MODE D'EMPLOI Trio11 Be FOCAL
Les Trio11 Be utilisent un tweeter à dôme inversé en Béryllium pur, capable d'étendre la bande passante à plus de 40 kHz. Sous sa forme solide, ce matériau est inoffensif. Toutefois, par sa nature, certaines précautions doivent être appliquées pour ne pas s'exposer à des risques inutiles :
Le dôme en Béryllium ne doit jamais être mis au contact d'une matière abrasive.
- Si le dôme en Béryllium est endommagé sous quelle que forme que ce soit, il est nécessaire de le recouvrir dès que possible sur toute sa surface par la bande adhésive de protection fournie. Vous la trouverez dans le sachet plastique contenant la notice dédiée au tweeter à dôme inversé en Béryllium pur. Prendre contact avec le revendeur afin de démonter et de remplacer le tweeter auprès d'un service compétent chez le distributeur.
- Si le dôme est brisé, les particules éventuelles de Béryllium doivent être récupérées avec soin au moyen d'un ruban adhésif, puis être placées dans un sac plastique hermétiquement clos, à retourner au revendeur en même temps que l'enceinte.
Pour de plus amples informations, veuillez vous référer au manuel de précautions d'emploi présent dans l'emballage.
Vous pouvez également poser vos questions directement à l'adresse suivante :
beryllium@focal.com
Nous vous remercions d'avoir choisi les enceintes Focal et de partager avec nous notre philosophie "Listen Beyond". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs à destination des studios et des professionnels de l'audio. Afin d'exploiter toutes leurs performances, nous vous conseillons de lire les instructions de ce livret puis de le conserver avec précaution pour vous y référer ultérieurement.
 | CAUTIONRISK OF ELECTRIC SHOCKDO NOT OPEN |  |
| L'éclair représenté par le symbole flèche et contenu dans un triangle équilatéral, a pour objet de prévenir l'utilisateur de la présence de tension élevée au sein de l'appareil pouvant entraîner un risque de choc électrique. | Attention : Afin de prévenir tout risque de choc électrique, n'enlevez pas le capot (ou l'arrière) de cet appareil. Aucune pièce n'est remplaçable par l'utilisateur. Pour entretien ou réparation, contactez une personne qualifiée. | Le point d'exclamation contenu dans un triangle équilatéral, a pour objet de prévenir l'utilisateur de la présence d'instructions importantes mentionnées dans le mode d'emploi et relatives à la mise en oeuvre et à l'entretien de l'appareil. |
1. Lisez ces instructions.2. Conservez ces instructions.3. Prenez en considération les mises en garde.4. Suivez toutes les instructions.5. Risque de choc électrique. Ne pas ouvrir. Ne pas exposer à l'eau ou à l'humidité.6. Nettoyez uniquement avec un chiffon sec.7. N'obstruez aucun orifice de ventilation.Installez l'appareil en suivant les instructions du fabricant. Laissez une distance de 5 cm minimum autour du produit pour une bonne ventilation.8. N'installez pas l'appareil à proximité d'une source de chaleur tel un radiateur, une cuisinière, une bouche de chauffage ou tout autre appareil (y compris les amplificateurs) dissipant de la chaleur.9. Respectez les instructions de sécurité concernant le cordon d'alimentation secteur. Ce produit appartient aux appareils de Classe 1. Connectez l'appareil uniquement à l'aide de la fiche secteur fournie intégrant une liaison à la terre. L'appareil doit être raccordé à une prise secteur dotée d'une protection par mise à la terre.10. Assurez-vous que le câble d'alimentation ne puisse pas être piétiné, écrasé ou pincé. Une attention toute particulière doit être accordée à la fiche d'alimentation et à la liaison du cordon avec l'appareil.11. N'utilisez que les accessoires recommandés par le fabricant.12. N'utilisez que les appareils de manutention, pieds, trépieds, supports ou tables recommandés par le fabricant ou ceux vendus avec l'appareil.Lorsqu'un chariot est utilisé, redoublez de prudence lors du déplacement de l'ensemble chariot/appareil afin d'éviter toutes blessures par basculement.13. Débranchez l'appareil en cas d'orage ou pendant de longues périodes pendant lequel l'appareil n'est pas utilisé. | 14. Toute tâche de maintenance doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l'appareil tels que la détérioration du câble ou de la fiche d'alimentation, le déversement de liquide ou l'insertion d'objets à l'intérieur de l'appareil, l'exposition à la pluie ou à l'humidité, le mauvais fonctionnement ou le renversement de l'appareil.15. Ce produit doit être raccordé uniquement au type d'alimentation secteur indiqué sur l'étiquette figurant sur l'appareil. En cas d'hésitation sur le type d'alimentation de votre installation électrique, consultez le vendeur de votre produit ou votre fournisseur d'électricité. Pour les appareils prévus pour une utilisation à partir d'une batterie ou d'une autre source d'alimentation, se référer au manuel d'utilisation.16. N'utilisez pas cet appareil dans des climats tropicaux.17. N'utilisez pas cet appareil dans des zones situées au-dessus de 2000m d'altitude.18. Ne surchargez pas les prises murales, les rallonges électriques ou les prises multiples. Il pourrait en résulter incendies ou chocs électriques.19. N'insérez jamais un quelconque objet par les trous de ventilation de l'appareil. Il pourrait entrer en contact avec des composants soumis à de hautes tensions ou les court-circuiter et ainsi occasionner un incendie ou un choc électrique. Ne répandez jamais de liquide sur l'appareil.20. Ne tentez pas de réparer cet appareil par vos propres moyens; l'ouverture de cet appareil peut vous exposer à des tensions dangereuses ou à d'autres risques. Pour toute intervention de maintenance, s'adresser à un personnel qualifié. (CEI 60417-6044) | 21. Lorsque le remplacement de composants est nécessaire, s'assurer que le technicien de maintenance utilise les composants spécifiés par le fabricant ou présentant des caractéristiques identiques à ceux correspondant à l'exemplaire d'origine. Des composants non conformes peuvent provoquer incendies, chocs électriques ou autres risques.22. Après toute intervention ou réparation sur l'appareil, demandez au technicien de maintenance de procéder à des tests afin de vérifier que le produit fonctionne en toute sécurité.23. L'appareil ne doit être monté sur un mur ou au plafond que si le constructeur le prévoit.24. Le commutateur On/Off situé à l'arrière du produit est le dispositif de sectionnement de l'alimentation. Il permet de déconnecter l'électronique du secteur. Il doit toujours rester accessible pour l'utilisateur.25. Afin d'éviter des dommages auditifs éventuels, n'écoutez pas les enceintes à un niveau sonore élevé pendant une longue durée.L'écoute d'enceintes à forte puissance peut endommager l'oreille de l'utilisateur et entraîner des troubles auditifs (surdité temporaire ou définitive, bourdonnements d'oreille, acouphènes, hyperacousie).L'exposition des oreilles à un volume excessif (supérieur à 85 dB) pendant plus d'une heure peut endommager l'ouïe irréversiblement. |
Pour validation de la garantie Focal-JMlab, il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie
Conditions de garantie
En cas de problème, adressez-vous à votre revendeur Focal.
La garantie pour la France sur tout matériel Focal est de 2 ans, non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.
La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).
En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
Contenu de l'emballage
Une enceinte est livrée accompagnée des éléments suivants (outre le présent manuel) :
• 1 cordon d'alimentation • 4 plots caoutchouc • 1 clé Allen n°4 • 1 carte de garantie • 2 grilles de protection
Vérifiez qu'aucun de ces éléments ne manque, et retirez tous les accessoires du carton. Afin de ne pas endommager vos produits lors de leur déballage, veuillez respecter les étapes suivantes : ouvrez complètement les volets du carton. Repliez-les sur les côtés. Ôtez la protection supérieure. Soulevez l'enceinte avec précaution. Vérifie[ifiez] que l'emballage ne présente aucun signe de détérioration. Si toutefois il était endommagé, prévenez le transporteur et le fournisseur. Il est important que l'emballage soit conservé en bon état pour d'éventuelles utilisations futures.
Nous tenons à souligner qu'une pression sonore élevée peut être générée par vos produits, particulièrement en configuration 5.1. Le niveau de distorsion étant faible et le niveau de fatigue de l'utilisateur minime, il n'est pas toujours évident de réaliser la pression sonore réelle. N'oubliez pas que l'exposition à des niveaux sonores élevés, au-delà d'un certain temps, peut conduire à une perte irréversible de l'audition.
Démarrage rapide :
- Avant toute action, vérifiez que les enceintes et la source audio (console,...) sont en position éteinte et que la totalité des réglages présents à l'arrière des enceintes est en position 0.
- Connectez le signal audio provenant de la source aux enceintes, à l'aide de l'entrée XLR.
- Vérifiez que la tension d'utilisation sélectionnée est correcte, en fonction de la tension d'alimentation choisie grâce au sélecteur. Vérifiez (et si besoin remplacez) également le fusible, dont l'ampérage est dépendant de la tension de service (voir caractéristiques du fusible dans le tableau des spécifications). Le moniteur doit être impérativement relié à la terre en utilisant le cordon d'alimentation fourni. Voir page 28 pour plus d'informations.
- Mettez la source audio sous tension et vérifiez que le niveau de sortie de la source audio connectée à l'enceinte est réglé sur -∞ ou sur un niveau très faible.
- Mettez les enceintes sous tension. Les enceintes sont maintenant en mode "Veille".
- Augmentez le niveau de la source audio jusqu'à détection du signal par les enceintes afin qu'elles passent automatiquement en mode "Marche".
Après mise sous tension des enceintes, et après activation automatique du mode de mise en veille automatique, le circuit de détection de signal audio présent dans l'enceinte passera automatiquement du mode "Veille" au mode "Marche" après quelques secondes. Vous pouvez choisir de désactiver ce mode de mise en veille (voir page 29 pour plus d'informations sur cette fonction).
- Une fois votre session d'enregistrement, de mixage ou de mastering terminée, nous vous conseillons d'éteindre les appareils dans l'ordre suivant :
a. Éteindre les enceintes b. Éteindre les sources audio

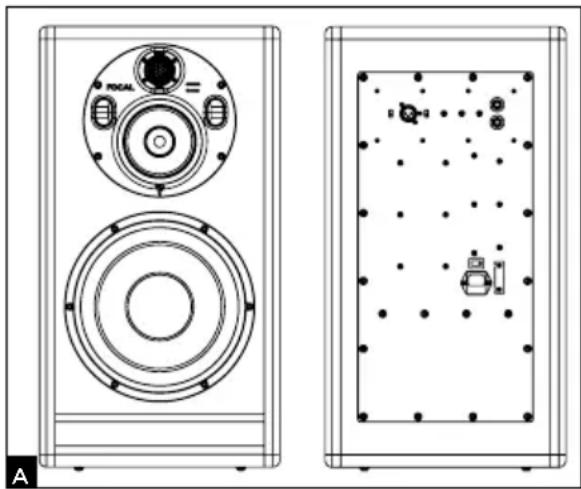

TRIO11 be
L'enceinte Trio11 Be est une enceinte professionnelle de contrôle de proximité intégrant 2 moniteurs au sein d'une même ébénisterie. Trio11 Be est constituée d'un subwoofer 10 pouces à membrane sandwich composite "W", d'un woofer 5 pouces à membrane sandwich composite "W", et d'un tweeter 1 pouce à dôme inversé en Béryllium pur équipé d'une grille de protection. Cette grille a pour vocation de protéger le tweeter. Le tuning sonore de Trio11 Be a été fait avec la grille installée sur le tweeter. Afin d'assurer les meilleures performances de l'enceinte Trio11 Be ainsi qu'offrir le meilleur niveau de protection, ne pas ôter la grille.
En mode 3 voies, l'enceinte offre une réponse en fréquence de 30 Hz à 40 kHz (+/- 3 dB) et 40 Hz à 20 kHz (+/- 1 dB). Le second moniteur est un moniteur 2 voies (seuls le woofer 5 pouces et le tweeter sont actifs). Ce moniteur offre une réponse en fréquence de 90 Hz à 20 kHz (+/- 3 dB) et s'avère très utile pour vérifier la qualité de transfert du mix réalisé sur des systèmes offrant une réponse en fréquence limitée dans le grave. L'accès à cette fonction se fait via une pédale de contrôle de type footswitch à interrupteur (cf : page 28).
Le moniteur Trio11 Be est doté de 3 amplificateurs internes :
1 x 300 W alimentant le subwoofer 10 pouces 1 x 150 W alimentant le woofer 5 pouces 1 x 100 W alimentant le tweeter 1 pouce
Alimentation secteur
Vos produits doivent être impérativement reliés à la terre en utilisant le cordon d'alimentation.
Positionnement
Les enceintes Trio11 Be sont des enceintes de contrôle de proximité et doivent être positionnées à une distance comprise entre 1,5 et 4 mètres de l'auditeur, orientées vers lui. Elles peuvent parfaitement être posées sur le dessus d'une console de mixage ou encore être mises sur des pieds adaptés; sachant que dans tous les cas de figure il est vivement recommandé que la hauteur du tweeter soit relativement proche de celle des oreilles de l'auditeur.

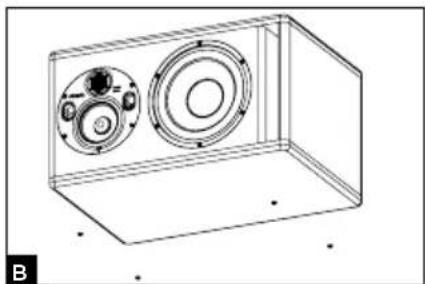

Positionnement des plots caoutchouc
Les moniteurs Trio11 Be sont fournis avec 4 plots caoutchouc permettant de découpler l'enceinte de son support (bandeau de console, pied,...). Nous vous conseillons de positionner les pieds en favorisant un écart maximum de ces derniers en fonction des dimensions du support (fig. B).
La platine médium/tweeter du moniteur Trio11 Be offre une possibilité de rotation sur 360° par pas de 90°. Cela permet d'optimiser la configuration du moniteur, en fonction de la pièce et des contraintes d'installation.
Procédure à suivre pour l'orientation de la platine médium/tweeter

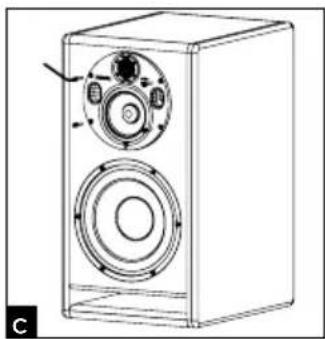

- Retirez les 4 vis à l'aide d'une clé Allen n°4. (fig. C).
- Sortez la platine d'environ 10 cm en l'inclinant (fig. D).
- À l'aide des évents, faites tourner la platine jusqu'à atteindre la position souhaitée. Vérifiez que les inserts de fixations soient alignés avec les trous présents sur la platine de façon à assurer un parfait alignement vis/trous présents sur la platine/inserts de fixation (fig. E).
- Pour une bonne mise en place du pavillon, respectez impérativement les 3 points suivants : 4.1. Positionnez le pavillon. Placez et vissez à la main les 4 vis en respectant le vissage en croix comme indiqué sur le schéma (fig. F). 4.2. Vissez en croix. Réglez la visseuse sur une faible force. 4.3. Vissez à nouveau en croix. Réglez la visseuse sur une force plus intense. Puis assurez-vous que les vis sont bien serrées.
- Le moniteur est prêt à être utilisé.
Positionnement stéréo

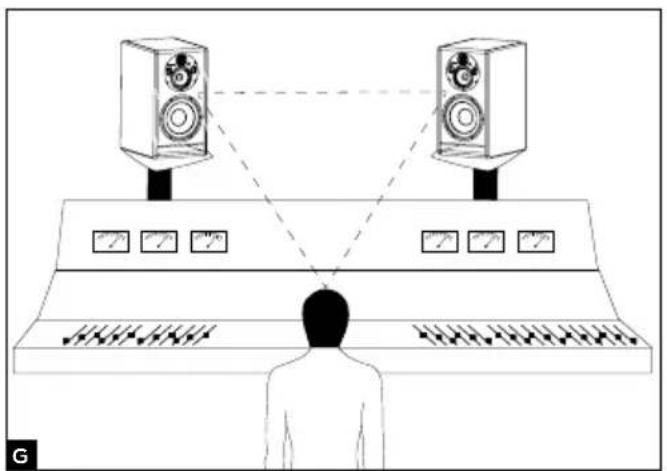

Nous vous recommandons de positionner les enceintes de façon à obtenir un triangle équilatéral. Les 3 angles étant composés de la position d'écoute, de l'enceinte droite et de l'enceinte gauche (fig. G). Le tweeter à dôme inversé en Béryllium pur offre un avantage majeur : une très faible directivité. Dans le cadre d'une utilisation en-dessous de 1,5 m de distance d'écoute, il est recommandé d'élargir l'image stéréo en écartant les moniteurs de 1,8 m à 2 m (distance tweeter à tweeter) de façon à concilier contrainte d'intégration et précision de travail.
Au besoin, optez pour un positionnement des tweeters vers l'extérieur de façon à favoriser la largeur de l'image stéréo.
Positionnement multicanal
Dans le cas d'une installation 5.1, nous vous recommandons de positionner les enceintes sur un cercle de façon à avoir les enceintes équidistantes du point d'écoute. Le canal central sera positionné à 0°, le canal frontal droit à 30°, le canal arrière droit à 110°, le canal arrière gauche à 250° et le canal frontal gauche à 330° (fig. H).
Rodage
Les transducteurs utilisés dans les enceintes Trio11 Be sont des éléments mécaniques complexes qui exigent une période de rodage pour fonctionner au mieux de leurs possibilités et s'adapter ainsi aux conditions de température et d'humidité de votre environnement. Cette période varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Évitez d'écouter les enceintes à un niveau élevé durant les premières heures. Afin d'accélérer le processus, nous vous conseillons de faire fonctionner les différents produits une vingtaine d'heures à niveau moyen, sur des programmes musicaux riches en basses fréquences. Une fois les caractéristiques des transducteurs stabilisées, vous pourrez profiter pleinement des performances de vos produits Focal.
Réglages et connexions

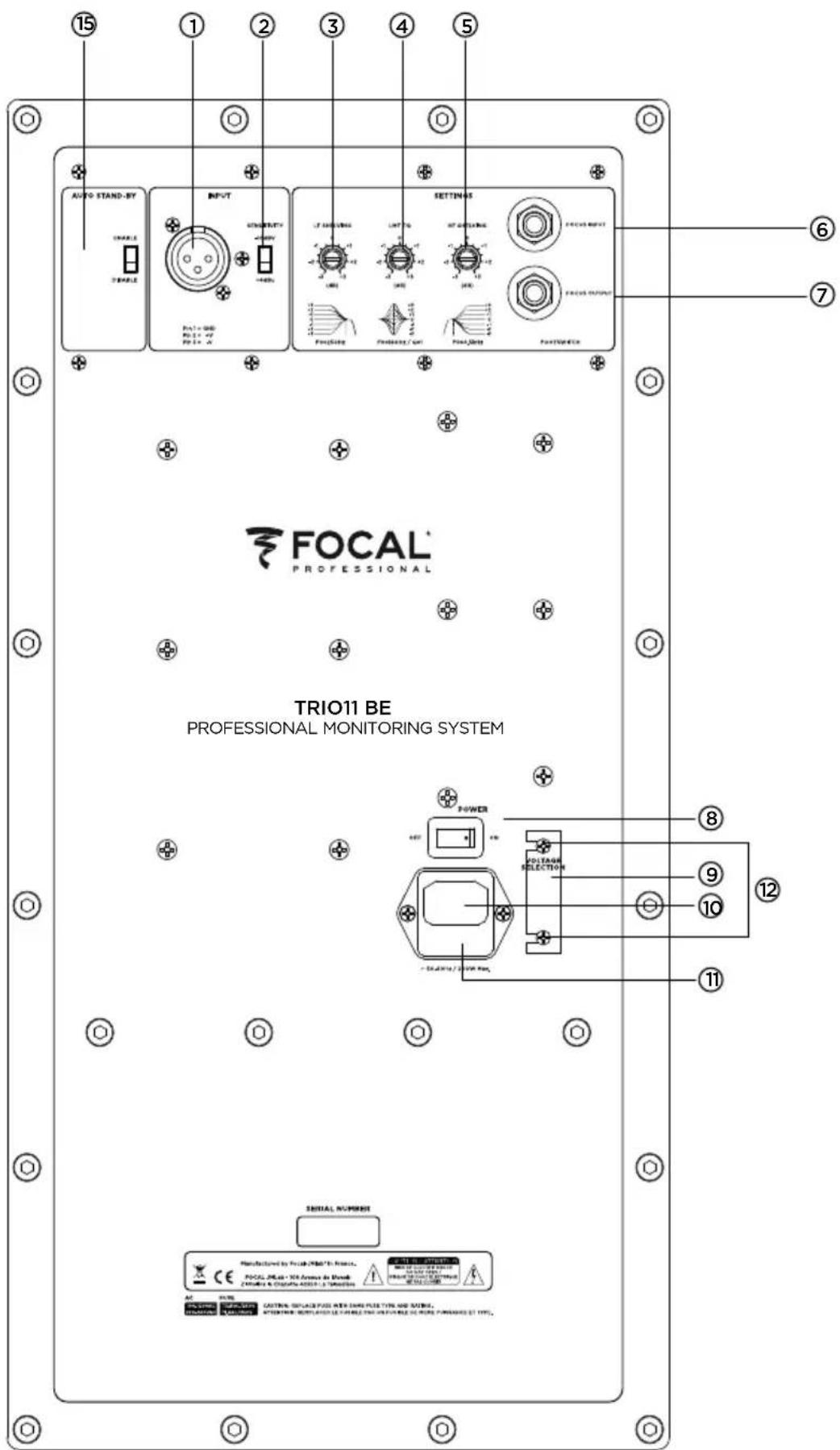

La fiche XLR permet la connexion d'une source de signal symétrique et utilise un schéma de câblage standard :
Ce sélecteur permet d'adapter la sensibilité d'entrée du moniteur en fonction de la source (console de mixage, carte son...). Si la source connectée transmet le signal audio via une sortie asymétrique, vous devrez régler la sensibilité d'entrée du moniteur sur -10dBV. Si le signal audio transmis se fait via une sortie symétrique, vous devrez régler la sensibilité d'entrée du moniteur sur +4 dBu.
3 - LF SHELVING
Le potentiomètre LF SHELVING permet d'activer ou non une correction du niveau sonore en-dessous de 250 Hz. Il est conseillé de régler le potentiomètre LF SHELVING sur +2 dB lorsque l'acoustique du local d'écoute atténue naturellement cette plage de fréquences. Il est conseillé de régler le potentiomètre LF SHELVING sur 0 lorsque le local d'écoute est acoustiquement neutre. Il est conseillé de régler le potentiomètre LF SHELVING sur -2 dB lorsque les enceintes sont placées à proximité d'un mur ou d'un angle.
4 - LMF EQ

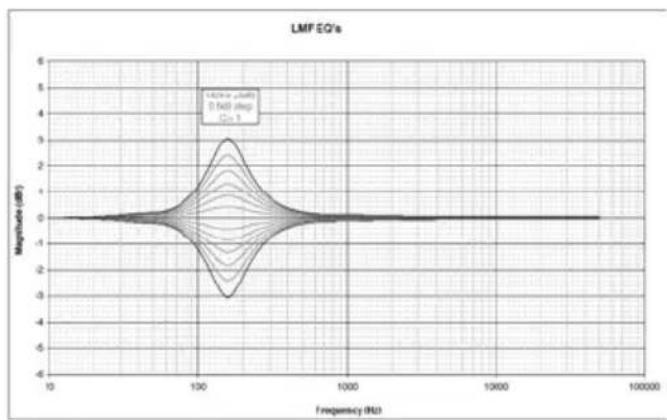

Ce potentiomètre permet d'ajuster le niveau des fréquences bas médium. La fréquence centrale est 160 Hz et le facteur Q est de 1. Les corrections se font sur une plage de +/- 3 dB. Cette correction sera très utile si le moniteur est installé sur un bandeau de console. L'activation de ce réglage aura pour effet de diminuer la réflexion générée par la console.
Le potentiomètre HF SHELVING permet d'activer ou non une correction du niveau sonore à partir de 4,5 kHz. Il est conseillé de le régler sur +2 dB lorsque l'acoustique du local d'écoute atténue naturellement cette plage de fréquences (environnement mat). Il est conseillé de le régler sur 0 lorsque le local d'écoute est acoustiquement neutre. Il est conseillé de le régler sur -2 ou -3 dB lorsque l'acoustique du local d'écoute augmente naturellement cette plage de fréquences (environnement brillant).

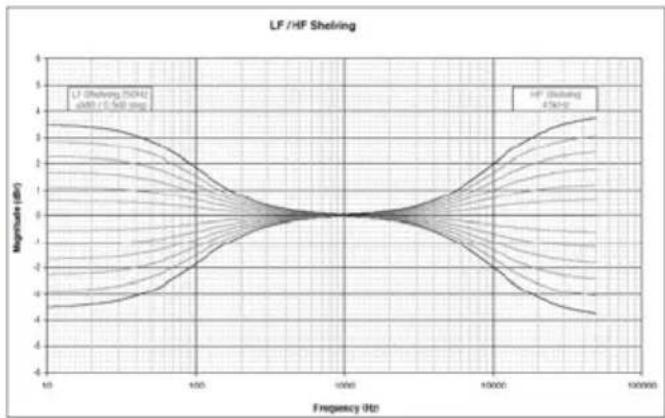

line
| Frequency (Hz) | Magnitude (dB) | | -------------- | -------------- | | 10 | 0 | | 100 | 3 | | 1000 | 0 | | 10000 | 0 | | 100000 | 0 |
line
| Frequency (Hz) | Magnitude (dB) | | -------------- | -------------- | | 10 | -4.5 | | 100 | 0.5 | | 1000 | 0.0 | | 10000 | 2.5 | | 100000 | 4.5 |
Mode FOCUS

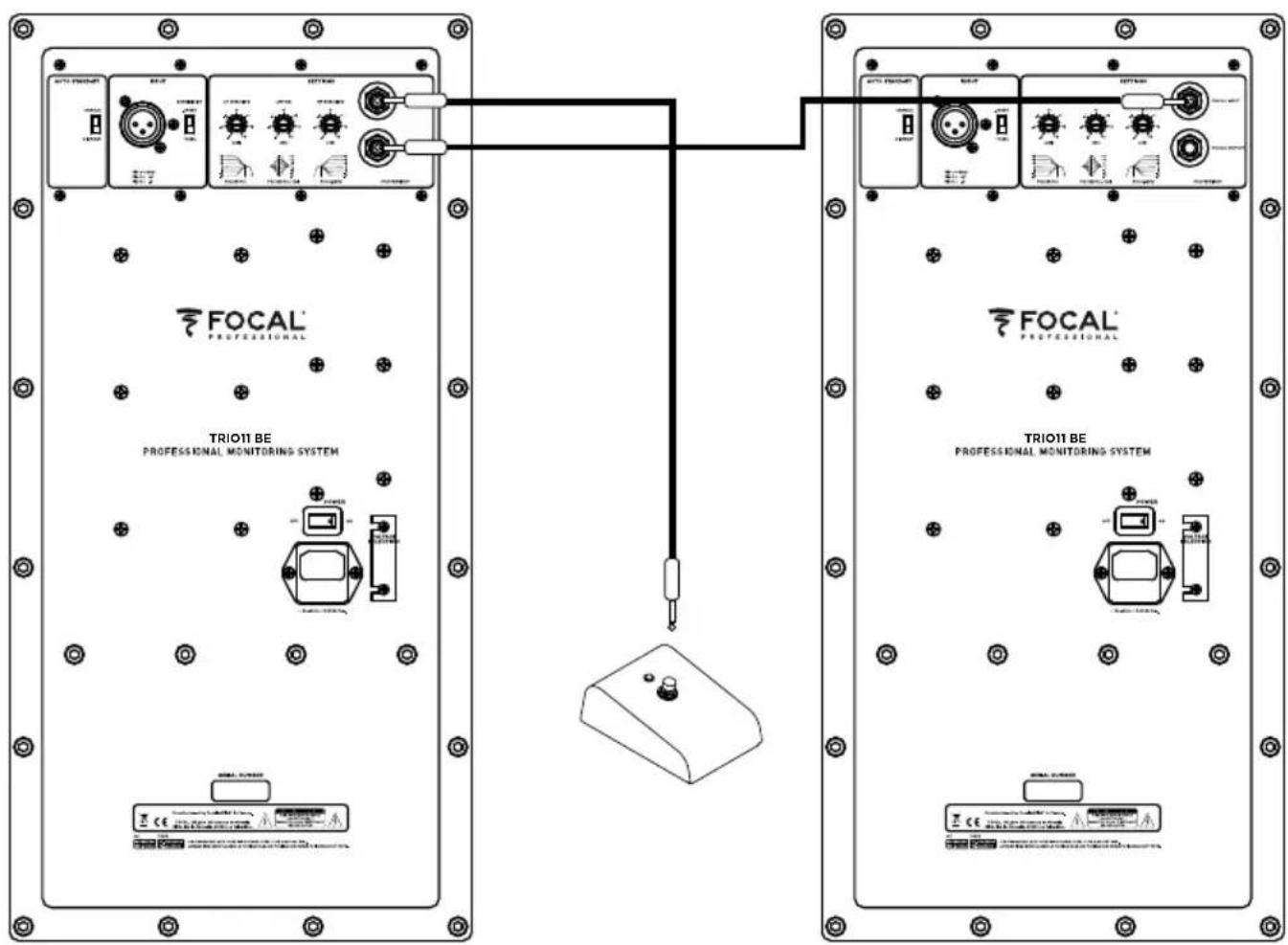

Entrée destinée à la connexion de la pédale de contrôle de type footswitch à interrupteur, ou à recevoir le signal transmis par la sortie (OUTPUT) du mode FOCUS d'une enceinte Trio11 Be.
Sortie destinée à connecter l'enceinte Trio11 Be à une seconde enceinte Trio11 Be.
Veillez à utiliser un câble de type instrument doté de 2x Jack mono 6,35 mm pour relier la pédale de contrôle à une Trio11 Be, ainsi que pour assurer la liaison entre deux Trio11 Be.
E1["Speaker 1"]
E2["Speaker 2"]
E3["Speaker 3"]
E4["Speaker 4"]
E5["Speaker 5"]
end
E1 --> G["Logic Gate"]
E2 --> H["Logic Gate"]
E3 --> I["Logic Gate"]
E4 --> J["Logic Gate"]
E5 --> K["Logic Gate"]
G --> L["Feedback to E1"]
H --> M["Feedback to E2"]
I --> N["Feedback to E3"]
J --> O["Feedback to E4"]
K --> P["Feedback to E5"]

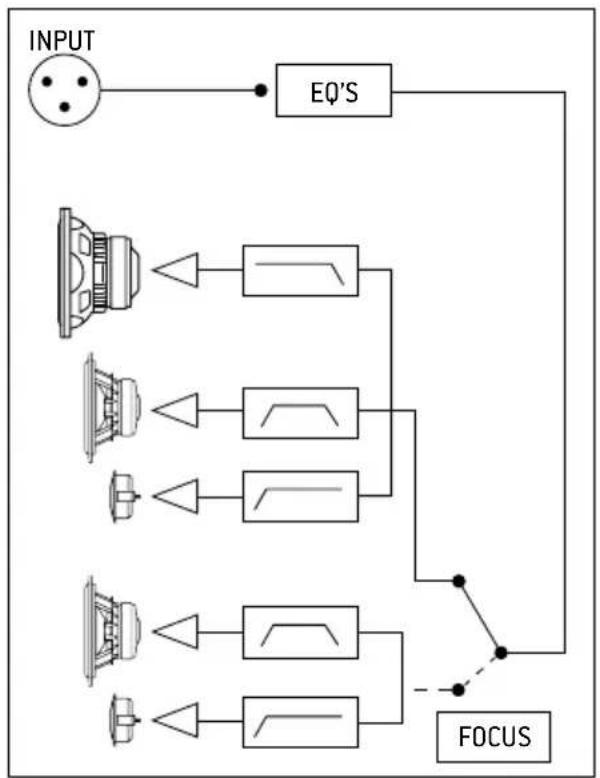

Diagramme mode FOCUS Trio11 Be.
8 - ON/OFF
Le sélecteur ON/OFF permet de mettre les amplificateurs internes sous ou hors tension.
Ce réglage par glissière permet de sélectionner la tension en adéquation avec la tension secteur du pays. Deux choix sont offerts : 115 V ou 230 V. Si la tension doit être modifiée, procédez comme suit :
- Eteignez le moniteur et retirez le câble secteur du moniteur
- À l'aide d'un tournevis plat, retirez le fusible situé en dessous de la fiche secteur (légende 11).
- Remplacez le fusible par le type et la valeur appropriés :
a. 115 V : fusible de type T, valeur 3,15 A
b. 230 V : fusible de type T, valeur 1,6 A.
- À l'aide d'un tournevis cruciforme, desserrez légèrement les vis (légende 12) et ôtez le cache de protection du sélecteur de tension.
- Basculez le sélecteur de tension (légende 9) sur la valeur appropriée à l'aide d'un tournevis plat.
- À l'aide d'un tournevis cruciforme, fixez le cache de protection du sélecteur de tension et resserrez légèrement les vis (légende 12).
- Rebranchez le câble secteur sur la fiche (légende 10).
- Mettez le moniteur sous tension à l'aide du switch Power ON/OFF (légende 8).
10 - FICHE Secteur
Connectez le câble d'alimentation fourni à cette embase.
11 - Emplacement fusible
Ici se trouve le fusible permettant de protéger le moniteur. Si besoin, remplacez-le en suivant la méthodologie expliquée en point N° 9 - VOLTAGE SELECTION.
12 - VIS
Les deux vis protègent l'accès au sélecteur de tension (légende 9)
13 - DEL POWER (panneau frontal)

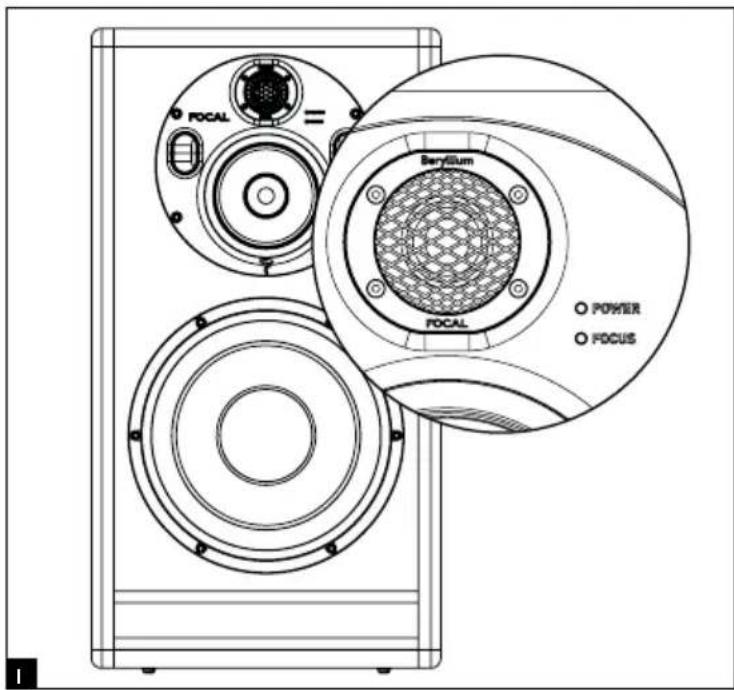

La DEL Power a trois états possibles :
- Éteinte : pas de tension secteur / moniteur en position OFF
- Verte : moniteur sous tension
- Rouge : limiteur activé
14 - DEL FOCUS (panneau frontal)
La DEL FOCUS a trois états possibles :
- Éteinte : le moniteur est en position veille ou actif en mode 3 voies
- Verte : le moniteur est en mode FOCUS
- Rouge : le moniteur est en protection thermique
15 - AUTO Stand-by
Les moniteurs Trio11 Be sont équipés d'un mode "Veille" désactivable si besoin. En sortie d'usine, le moniteur est réglé sur la position "ENABLE". Le mode veille est ainsi activé. Quand vous mettez en marche les moniteurs, le mode "Veille" est actif. Pour sortir du mode "Veille", envoyez un signal audio au moniteur en montant progressivement le niveau sonore de la source audio. Au bout d'environ 15 minutes sans réception de signal audio, les moniteurs passent automatiquement en mode "Veille". En mode "Veille", la consommation électrique est inférieure à 0,5 W.
Ce mode de mise en veille automatique peut être désactivé. Pour ce faire, positionnez le sélecteur sur la position "DISABLE". En position "DISABLE", l'enceinte est constamment sous tension, ce dès activation du sélecteur "ON-OFF" (marche - arrêt) en position "ON" (marche).
État de l'enceinte TRIO11 be
Couleur État Solution
| DEL POWER | Verte Moniteur sous tension - | |
| Rouge Limiteur activé Diminuer le niveau sonore | ||
| DEL FOCUS | Éteinte Moniteur en mode 3 voies activé ou en veille OU moniteur en veille en mode FOCUS | Envoyer un signal musical pour sortir du mode veilleOU Appuyer sur le footswitch pour passer en mode FOCUS |
| Verte Mode FOCUS activé Appuyer sur le footswitch pour passer en mode 3 voies | ||
| Rouge Protection thermique Diminuer le niveau sonore | ||
| Performances | ||
| • Réponse en fréquence | mode 3 voies 30 Hz - 40 kHz (+/- 3 dB) | |
| mode 2 voies (Focus) | 90 Hz - 20 kHz (+/- 3 dB) | |
| • Niveau SPL maximum | mode 3 voies 118 dB SPL (pic à 1 m) | |
| mode 2 voies (Focus) | 105 dB SPL (pic à 1 m) | |
| Section électronique | ||
| • Entrées | Type / Impédance Connecteurs Sensibilité | Symétrie électronique / 10 KOhms XLRAdaptables, +4 dBu ou -10 dBv |
| • Grave • Médium • Aigu | 300 W, class G150 W, class G100 W, class AB | |
| • Alimentation électrique | Tension secteur Branchement | 230 V (fusible T 1,6 A) - 115 V (fusible T 3,5 A) Cordon secteur CEI amovible |
| • Visualisations et contrôles | Face Arrière Sélecteur de sensibilité d'entrée (+4 dBu/-10 dBV)Shelving grave (+/- 3 dB de 35 à 250 Hz)Shelving aigu (+/- 3 dB de 4,5 à 40 kHz)EQ fréquences bas-médium (+/- 3 dB à 160 Hz, facteur Q = 1)Entrée FOCUS / Sortie FOCUS | |
| • Indicateur lumineux | Mise sous tension Focus, clipping et mise en sécurité par DEL sur face avant | |
| Transducteurs | ||
| • Subwoofer | 10W96701DHaut-parleur Focal 25 cm à membrane sandwich composite "W" | |
| • Médium | 5W04702Haut-parleur Focal 13 cm à membrane sandwich composite "W" | |
| • Tweeter | TB872,Tweeter Focal 25 mm à dôme inversé en Béryllium pur | |
| Ébénisterie | ||
| • Construction | Panneaux de 21 mm et 30 mm avec renforts internes | |
| • Dimensions avec 4 plots caoutchouc (HxLxP) | 635 x 345 x 450 mm | |
| • Poids | 37,3 kg | |
