MODE D'EMPLOI Sub One FOCAL

		CAUTIONRISK OF ELECTRIC SHOCKDO NOT OPEN
L'éclair représenté par le symbole flèche et contenu dans un triangle équilatéral, a pour objet de prévenir l'utilisateur de la présence de tension élevée au sein de l'appareil pouvant entraîner un risque de choc électrique.		ATTENTION :Afin de prévenir tout risque de choc électrique, n'enlevez pas le capot (ou l'arrière) de cet appareil. Aucune pièce n'est remplaçable par l'utilisateur. Pour entretien ou réparation, contactez une personne qualifiée.		Le point d'exclamation contenu dans un triangle équilatéral, a pour objet de prévenir l'utilisateur de la présence d'instructions importantes mentionnées dans le mode d'emploi et relatives à la mise en œuvre et à l'entretien de l'appareil.

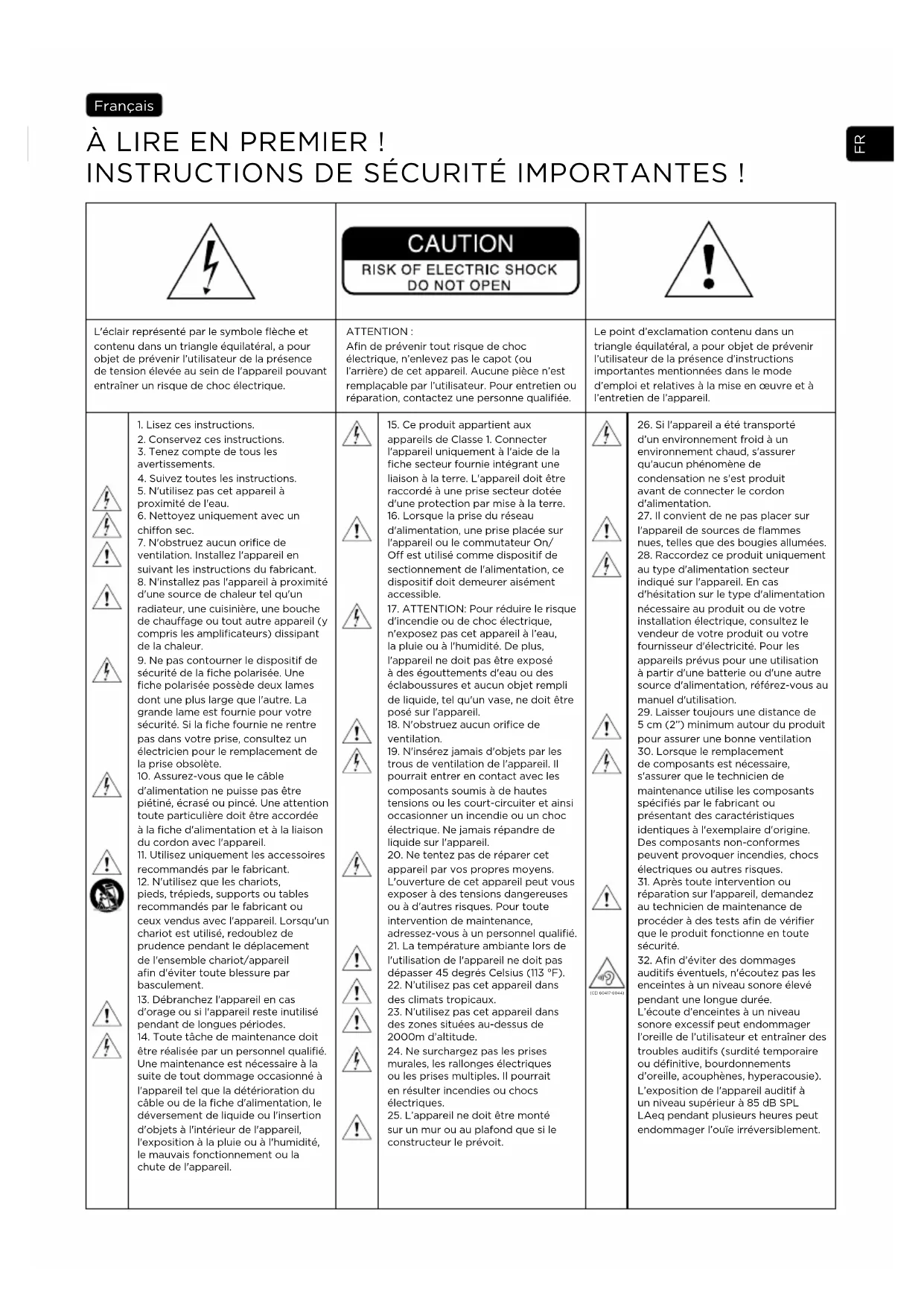

[IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE]	1. Lisez ces instructions.2. Conservez ces instructions.3. Tenez compte de tous les avertissements.4. Suivez toutes les instructions.5. N'utilisez pas cet appareil à proximité de l'eau.6. Nettoyez uniquement avec un chiffon sec.7. N'obstruez aucun orifice de ventilation. Installez l'appareil en suivant les instructions du fabricant.8. N'installez pas l'appareil à proximité d'une source de chaleur tel qu'un radiateur, une cuisinière, une bouche de chauffage ou tout autre appareil (y compris les amplificateurs) dissipant de la chaleur.9. Ne pas contourner le dispositif de sécurité de la fiche polarisée. Une fiche polarisée possède deux lames dont une plus large que l'autre. La grande lame est fournie pour votre sécurité. Si la fiche fournie ne rentre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.10. Assurez-vous que le câble d'alimentation ne puisse pas être piétiné, écrasé ou pincé. Une attention toute particulière doit être accordée à la fiche d'alimentation et à la liaison du cordon avec l'appareil.11. Utilisez uniquement les accessoires recommandés par le fabricant.12. N'utilisez que les chariots, pieds, trépieds, supports ou tables recommandés par le fabricant ou ceux vendus avec l'appareil. Lorsqu'un chariot est utilisé, redoublez de prudence pendant le déplacement de l'ensemble chariot/appareil afin d'éviter toute blessure par basculement.13. Débranchez l'appareil en cas d'orage ou si l'appareil reste inutilisé pendant de longues périodes.14. Toute tâche de maintenance doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l'appareil tel que la détérioration du câble ou de la fiche d'alimentation, le déversement de liquide ou l'insertion d'objets à l'intérieur de l'appareil, l'exposition à la pluie ou à l'humidité, le mauvais fonctionnement ou la chute de l'appareil.	[GDZ6][IMAGE]	15. Ce produit appartient aux appareils de Classe 1. Connecter l'appareil uniquement à l'aide de la fiche secteur fournie intégrant une liaison à la terre. L'appareil doit être raccordé à une prise secteur dotée d'une protection par mise à la terre.16. Lorsque la prise du réseau d'alimentation, une prise placée sur l'appareil ou le commutateur On/Off est utilisé comme dispositif de sectionnement de l'alimentation, ce dispositif doit demeurer aisément accessible.17. ATTENTION: Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas cet appareil à l'eau, la pluie ou à l'humidité. De plus, l'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et aucun objet rempli de liquide, tel qu'un vase, ne doit être posé sur l'appareil.18. N'obstruez aucun orifice de ventilation.19. N'insérez jamais d'objets par les trous de ventilation de l'appareil. Il pourrait entrer en contact avec les composants soumis à de hautes tensions ou les court-circuiter et ainsi occasionner un incendie ou un choc électrique. Ne jamais répandre de liquide sur l'appareil.20. Ne tentez pas de réparer cet appareil par vos propres moyens. L'ouverture de cet appareil peut vous exposer à des tensions dangereuses ou à d'autres risques. Pour toute intervention de maintenance, adressez-vous à un personnel qualifié.21. La température ambiante lors de l'utilisation de l'appareil ne doit pas dépasser 45 degrés Celsius (113 °F).22. N'utilisez pas cet appareil dans des climats tropicaux.23. N'utilisez pas cet appareil dans des zones situées au-dessus de 2000m d'altitude.24. Ne surchargez pas les prises murales, les rallonges électriques ou les prises multiples. Il pourrait en résulter incendies ou chocs électriques.25. L'appareil ne doit être monté sur un mur ou au plafond que si le constructeur le prévoit.	[1Y87Y][IMAGE]	26. Si l'appareil a été transporté d'un environnement froid à un environnement chaud, s'assurer qu'aucun phénomène de condensation ne s'est produit avant de connecter le cordon d'alimentation.27. Il convient de ne pas placer sur l'appareil de sources de flammes nues, telles que des bougies allumées.28. Raccordez ce produit uniquement au type d'alimentation secteur indiqué sur l'appareil. En cas d'hésitation sur le type d'alimentation nécessaire au produit ou de votre installation électrique, consultez le vendeur de votre produit ou votre fournisseur d'électricité. Pour les appareils prévus pour une utilisation à partir d'une batterie ou d'une autre source d'alimentation, référez-vous au manuel d'utilisation.29. Laisser toujours une distance de 5 cm (2") minimum autour du produit pour assurer une bonne ventilation 30. Lorsque le remplacement de composants est nécessaire, s'assurer que le technicien de maintenance utilise les composants spécifiés par le fabricant ou présentant des caractéristiques identiques à l'exemplaire d'origine. Des composants non-conformes peuvent provoquer incendies, chocs électriques ou autres risques.31. Après toute intervention ou réparation sur l'appareil, demandez au technicien de maintenance de procéder à des tests afin de vérifier que le produit fonctionne en toute sécurité.32. Afin d'éviter des dommages auditifs éventuels, n'écoutez pas les enceintes à un niveau sonore élevé pendant une longue durée. L'écoute d'enceintes à un niveau sonore excessif peut endommager l'oreille de l'utilisateur et entraîner des troubles auditifs (surdité temporaire ou définitive, bourdonnements d'oreille, acouphènes, hyperacousie). L'exposition de l'appareil auditif à un niveau supérieur à 85 dB SPL LAeq pendant plusieurs heures peut endommager l'ouïe irréversiblement.

CAUTION

Pour validation de la garantie Focal-JMlab, il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Vous venez d'acquérir un produit Focal et nous vous en remercions. Bienvenue dans notre univers, celui de la Haute-Fidélité. Innovation, tradition, excellence et plaisir sont nos valeurs ; notre seul objectif est de vous offrir un son pur, fidèle et riche. Afin d'exploiter toutes les performances de votre produit, nous vous conseillons de lire les instructions de ce livret puis de le conserver soigneusement pour vous y référer ultérieurement.

Contenu de l'emballage

Le SUB ONE est livré accompagné des éléments suivants (outre le présent manuel) :

• 1 cordon d'alimentation
- 2 grilles protectrices pour les deux haut-parleurs (notre conseil est d'enlever les grilles pour l'écoute dès qu'il le sera possible)
• 1 notice de déballage

Vérifiez qu'aucun de ces éléments ne manque, et retirez tous les accessoires du carton. Afin de ne pas endommager votre produit lors de son déballage, veuillez respecter les étapes indiquées sur la notice de déballage, présente à l'intérieur du carton. Vérifiez que l'emballage ne présente aucun signe de détérioration. Si toutefois il était endommagé, prévenez le transporteur et le fournisseur. Il est important que l'emballage soit conservé en bon état pour d'éventuelles utilisations futures.

Recommendations

Nous tenons à souligner qu'une pression sonore élevée peut être générée par votre produit. Le niveau de distorsion étant faible et le niveau de fatigue de l'utilisateur minime, il n'est pas toujours évident de réaliser la pression sonore réelle. N'oubliez pas que l'exposition à des niveaux sonores élevés, au-delà d'un certain temps, peut conduire à une perte irréversible de l'audition.

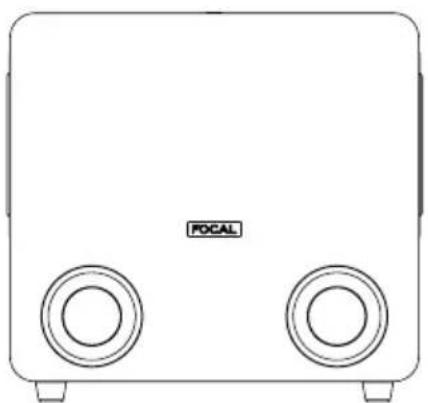

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans, non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé. Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Le SUB ONE est un caisson de grave actif pour un système de contrôle professionnel. Les haut-parleurs utilisés sont deux woofers de 20 cm à membrane Slatefiber, fabriquées en France, chargés par deux évents de grandes sections.

Le SUB ONE peut être utilisé :

• en complément de grave ou d'infra-grave pour des installations stéréo + subwoofer (2.1 ou 2.2). À cet effet la connectique du panneau arrière du SUB ONE permet le branchement d'une source stéréo traditionnelle (Left In et Right In), mais aussi la récupération d'un signal (Left Out et Right Out) traité via le filtre « passe-haut » inclus dans le SUB ONE, destiné à alimenter des enceintes associées dites « satellites ».
• en canal LFE (Low Frequency Effect) pour une utilisation en système multicanal (5.1, 5.2, 6.1 ...) via une entrée spécifique LFE située sur le panneau arrière du SUB ONE.

Installation

Alimentation secteur

Vos produits doivent être impérativement reliés à la terre en utilisant le cordon d'alimentation.

Mise en veille automatique

Le SUB ONE est équipé d'un mode « Veille ». Quand vous mettez en marche le caisson de grave, le mode « Veille » est actif. Pour le désactiver, envoyez un signal audio au caisson en montant progressivement le niveau sonore de la source audio. Au bout d'environ 30 minutes sans réception de signal audio, le SUB ONE passe automatiquement en mode « Veille ». En mode « Veille », la consommation électrique est inférieure à 0,5W. Cette fonction de mise en « Veille » peut être désactivée grâce au switch Auto Stand-by (page 6).

Insérer/retirer les grilles

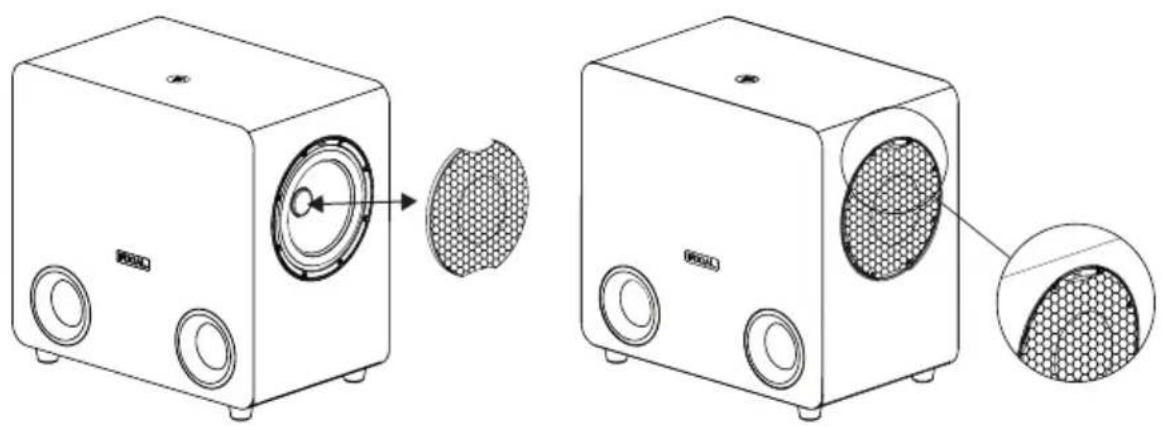

Deux grilles sont fournies pour chacun des deux haut-parleurs du SUB ONE. Pour insérer une grille, placer les encoches de la grille en face des emplacements dédiés et appuyer progressivement. Pour retirer une grille, il suffit de tirer avec les doigts au niveau des entailles en haut et en bas de la grille délicatement.

Réglages et contrôle du SUB ONE :

1 - LOW PASS

Ce potentiomètre rotatif permet de régler la fréquence de coupure passe-bas du caisson de grave afin de déterminer la fréquence la plus haute que le SUB ONE aura à retranscrire. Le but étant bien entendu d'obtenir une courbe de réponse en fréquence de l'ensemble du système (subwoofer + enceintes) la plus linéaire possible et ainsi éviter de reproduire les mêmes fréquences par le subwoofer et les moniteurs.

2 - LEVEL

Le réglage de niveau du SUB ONE permet de déterminer le volume sonore du caisson de grave en fonction de celui des moniteurs de contrôle. Ce réglage offre en outre la possibilité d'optimiser le choix de l'emplacement du caisson en tenant compte d'une hausse de 6 dB pour chaque surface rigide (sol, mur).

3 - PHASE

Ce potentiomètre de réglage de la phase, associé au commutateur de polarité (4) permettra de compenser le positionnement du SUB ONE si besoin par rapport à celui des moniteurs. En fonction de l'éloignement du caisson de grave, de sa position centrale ou non, ce réglage permettra de recevoir de façon synchrone les informations sonores émanant du SUB ONE et des moniteurs qui lui sont associés.

4 - POLARITY

Ce commutateur de polarité inverse la phase du SUB ONE de 180°.

5 - AUTO STAND BY

Le SUB ONE est équipé d'un mode « Veille » désactivable si besoin. En sortie d'usine, le caisson de grave est réglé sur la position « ENABLE ». Le mode veille est ainsi activé. Quand vous mettez en marche le SUB ONE, le mode « Veille » est actif. Pour sortir du mode « Veille », envoyez un signal audio au subwoofer en montant progressivement le niveau sonore de la source audio. Au bout d'environ 30 minutes sans réception de signal audio, le caisson de grave passe automatiquement en mode « Veille ». En mode « Veille », la consommation électrique est inférieure à 0,5 W. Ce mode de mise en veille automatique peut être désactivé. Pour ce faire, positionner le sélecteur sur la position « DISABLE ». En position « DISABLE », le SUB ONE est constamment sous tension, ce dès activation du sélecteur « ON-OFF » (marche - arrêt) en position « ON » (marche).

6 - DEFEAT

Ce commutateur enclenche ou non le filtre passe-haut des enceintes satellites. Lorsque la DEL est allumée en rouge, le mode DEFEAT est alors activé, ce qui désactive le filtre passe-haut des moniteurs.

7 - 60 Hz - 90 Hz

Ce commutateur permet de sélectionner la fréquence de coupure du filtre passe-haut des enceintes satellites.

8 - Utilisation du SUB ONE en configuration stéréo + subwoofer (2.1 ou 2.2)

Left IN : cette entrée est dédiée à recevoir la sortie gauche de votre source (console de mixage, ou autre ...).

Right IN : cette entrée est dédiée à recevoir la sortie droite de votre source (console de mixage, ou autre ...).

Left OUT : cette sortie est dévolue à l'alimentation de l'enceinte gauche de votre système 2.1. Le signal ainsi récupéré aura auparavant été filtré par le filtre passe-haut de votre SUB ONE.

Right OUT : cette sortie est dévolue à l'alimentation de l'enceinte droite de votre système 2.1. Le signal ainsi récupéré aura auparavant été filtré par le filtre passe-haut de votre SUB ONE.

9 - BYPASS 2.1

Cette entrée permet le branchement d'une pédale de contrôle à 2 positions (non fournie) qu'on reliera à l'aide d'un jack 6,35 mm. L'activation du BYPASS provoquera l'activation du «mute» du subwoofer. Cette manipulation autorisera la comparaison instantanée par commutation rapide, entre un système dit "2.1" (SUB ONE, associé à 2 moniteurs) à un système stéréo traditionnel. Cette possibilité sera particulièrement intéressante lors de l'optimisation du réglage du filtrage (phase, fréquence de coupure, volume) entre le SUB ONE et les moniteurs qui lui seront associées.

10 - LFE

Utilisation du SUB ONE en configuration multicanal (5.1, 5.2, 7.1 ...)

LFE IN : cette entrée est dédiée à l'alimentation de votre SUB ONE pour une application multicanal (5.1, 5.2, 7.1 ...). L'entrée LFE est uniquement consacrée aux basses fréquences.

LFE OUT : cette sortie est dédiée au chaînage de votre SUB ONE avec un autre caisson de grave pour une application multicanal.

11 - POWER

Le switch ON/OFF permet la mise sous ou hors tension du SUB ONE.

Système SUB ONE

• Réponse en fréquence (+/- 3 dB) 32 Hz - 120 Hz

• Niveau SPL maximum 114 dB (pic @ 1 m)

Section électronique

• Entrées - Type/Impédance	- Connecteur	Gauche, Droite, LFE
	- Sensibilité	Symétrique électronique/110 kOhms
		XLR femelle 3 points
		Variable
• Sorties (vers satellites)	- Connecteur Gauche + Droite
•Amplification2 x 100 W rms, Class D
• Traitement interne du signal et fonctions	- Section subwoofer Sommation mono Gauche + Droite
• Contrôles utilisateur Réglage du niveau (sensibilité) du subwoofer
• Témoins lumineux (LED) Marche

Transducteurs

• Subwoofer 2 x Haut-parleurs Focal 20 cm

longue excursion à membrane Slatefiber

Ebénisterie

• Construction	Panneau MDF 22 mm avec renforts internes
• Finition	Vinyl gris sombre
• Dimensions (HxLxP)	475 x 310 x 520 mm
• Poids	18,5 kg

READ FIRST!

Canada : Industry Canada Statement:
This device complies with ISED's licence-exempt RSSs. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
Le présent appareil est conforme aux CNR d'ISED applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) le dispositif ne doit pas produire de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable.

USA : Federal Communication Commission Interference Statement

8 - Utilisation du SUB ONE en configuration stéréo + subwoofer (2.1 ou 2.2)

- Subwoofer 2 x Haut-parleurs Focal 20 cm longue excursion à membrane « Slatefiber »

Ebénisterie

• Construction Panneau MDF 22 mm avec renforts internes
• Finition Vinyl gris sombre
• Dimensions (HxLxP)	475 x 310 x 520 mm
• Poids	18,5 kg

LEIA PRIMEIRO!

IMPORTANTE PRECAUÇÕES DE SEGURANÇA

8 - Utilisation du SUB ONE en configuration stéréo + subwoofer (2.1 ou 2.2)

8 - Utilisation du SUB ONE en configuration stéréo + subwoofer (2.1 ou 2.2)

Élimination correcte de ce produit.

Ce marquage indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers au sein de l'UE. Par mesure de prévention pour l'environnement et pour la santé humaine, veuillez le recycler de manière responsable, pour favoriser la réutilisation des ressources matérielles. Pour retourner votre appareil usé, veuillez utiliser les systèmes de retour et de collecte ou contactez le détaillant chez lequel le produit a été acheté. Celui-ci pourra procéder au recyclage du produit en toute sécurité
