GEBRUIKSAANWIJZING Sub One FOCAL

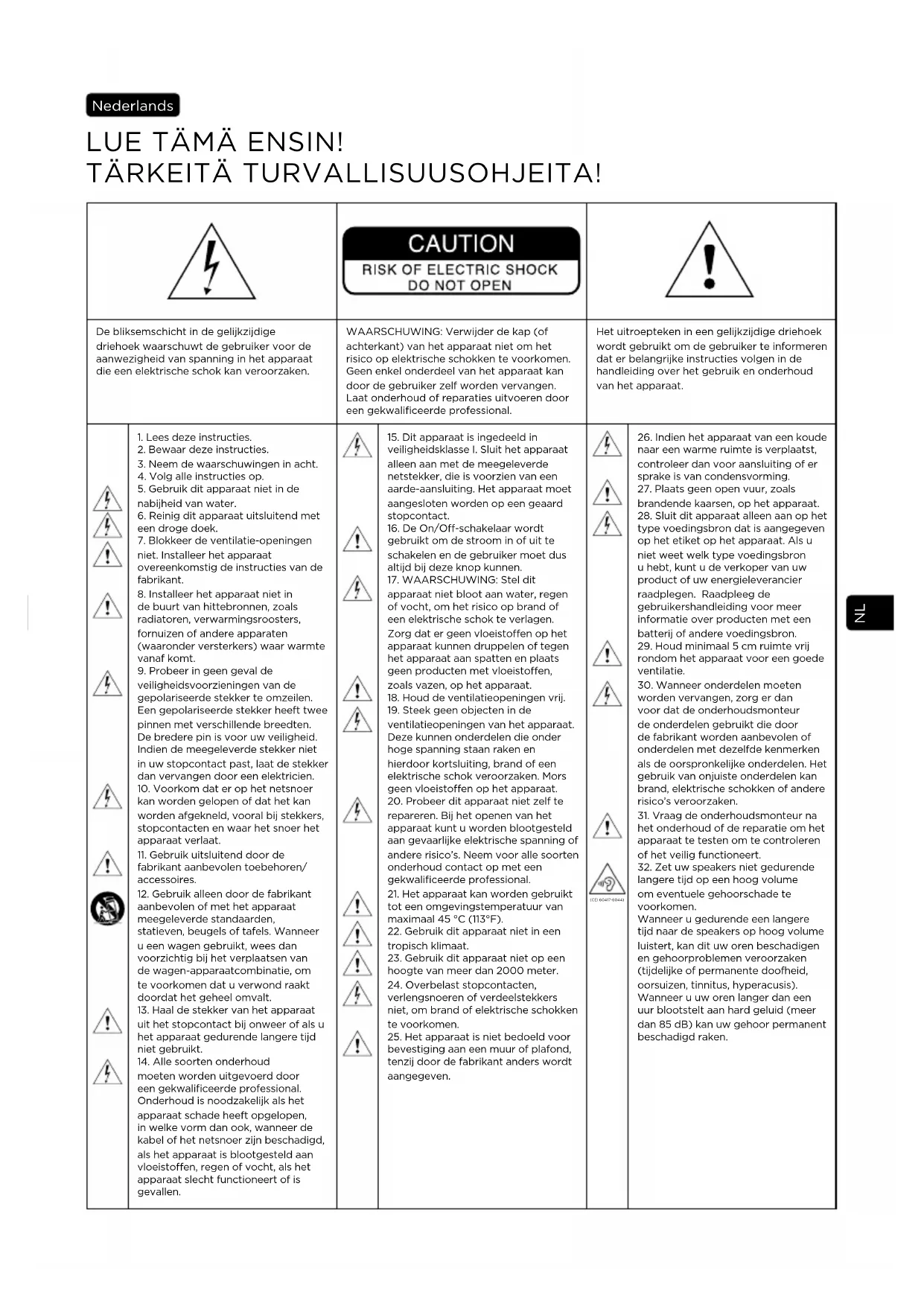

		CAUTIONRISK OF ELECTRIC SHOCKDO NOT OPEN
De bliksemschicht in de gelijkzijdige driehoek waarschuwt de gebruiker voor de aanwezigheid van spanning in het apparaat die een elektrische schok kan veroorzaken.		WAARSCHUWING: Verwijder de kap (of achterkant) van het apparaat niet om het risico op elektrische schokken te voorkomen. Geen enkel onderdeel van het apparaat kan door de gebruiker zelf worden vervangen. Laat onderhoud of reparaties uitvoeren door een gekwalificeerde professional.		Het uitroepteken in een gelijkzijdige driehoek wordt gebruikt om de gebruiker te informeren dat er belangrijke instructies volgen in de handleiding over het gebruik en onderhoud van het apparaat.
	1. Lees deze instructies.2. Bewaar deze instructies.3. Neem de waarschuwingen in acht.4. Volg alle instructies op.5. Gebruik dit apparaat niet in de nabijheid van water.6. Reinig dit apparaat uitsluitend met een droge doek.7. Blokkeer de ventilatie-openingen niet. Installeer het apparaat overeenkomstig de instructies van de fabrikant.8. Installeer het apparaat niet in de buurt van hittebronnen, zoals radiatoren, verwarmingsroosters, fornuizen of andere apparaten (waaronder versterkers) waar warmte vanaf komt.9. Probeer in geen geval de veiligheidsvoorzieningen van de gepolariseerde stekker te omzeilen. Een gepolariseerde stekker heeft twee pinnen met verschillende breedten. De bredere pin is voor uw veiligheid. Indien de meegeleverde stekker niet in uw stopcontact past, laat de stekker dan vervangen door een elektricien.10. Voorkom dat er op het netsnoer kan worden gelopen of dat het kan worden afgekneld, vooral bij stekkers, stopcontacten en waar het snoer het apparaat verlaat.11. Gebruik uitsluitend door de fabrikant aanbevolen toebehoren/ accessoires.12. Gebruik alleen door de fabrikant aanbevolen of met het apparaat meegeleverde standaarden, statieven, beugels of tafels. Wanneer u een wagen gebruikt, wees dan voorzichtig bij het verplaatsen van de wagen-apparaatcombinatie, om te voorkomen dat u verwond raakt doordat het geheel omvalt.13. Haal de stekker van het apparaat uit het stopcontact bij onweer of als u het apparaat gedurende langere tijd niet gebruikt.14. Alle soorten onderhoud moeten worden uitgevoerd door een gekwalificeerde professional. Onderhoud is noodzakelijk als het apparaat schade heeft opgelopen, in welke vorm dan ook, wanneer de kabel of het netsnoer zijn beschadigd, als het apparaat is blootgesteld aan vloeistoffen, regen of vocht, als het apparaat slecht functioneert of is gevallen.		15. Dit apparaat is ingedeeld in veiligheidsklasse I. Sluit het apparaat alleen aan met de meegeleverde netstekker, die is voorzien van een aarde-aansluiting. Het apparaat moet aangesloten worden op een geaard stopcontact.16. De On/Off-schakelaar wordt gebruikt om de stroom in of uit te schakelen en de gebruiker moet dus altijd bij deze knop kunnen.17. WAARSCHUWING: Stel dit apparaat niet bloot aan water, regen of vocht, om het risico op brand of een elektrische schok te verlagen. Zorg dat er geen vloeistoffen op het apparaat kunnen druppelen of tegen het apparaat aan spatten en plaats geen producten met vloeistoffen, zoals vazen, op het apparaat.18. Houd de ventilatieopeningen vrij.19. Steek geen objecten in de ventilatieopeningen van het apparaat. Deze kunnen onderdelen die onder hoge spanning staan raken en hierdoor kortsluiting, brand of een elektrische schok veroorzaken. Mors geen vloeistoffen op het apparaat.20. Probeer dit apparaat niet zelf te repareren. Bij het openen van het apparaat kunt u worden blootgesteld aan gevaarlijke elektrische spanning of andere risico's. Neem voor alle soorten onderhoud contact op met een gekwalificeerde professional.21. Het apparaat kan worden gebruikt tot een omgevingstemperatuur van maximaal 45 °C (113°F).22. Gebruik dit apparaat niet in een tropisch klimaat.23. Gebruik dit apparaat niet op een hoogte van meer dan 2000 meter.24. Overbelast stopcontacten, verlengsnoeren of verdeelstekkers niet, om brand of elektrische schokken te voorkomen.25. Het apparaat is niet bedoeld voor bevestiging aan een muur of plafond, tenzij door de fabrikant anders wordt aangegeven.		26. Indien het apparaat van een koude naar een warme ruimte is verplaatst, controleer dan voor aansluiting of er sprake is van condensvorming.27. Plaats geen open vuur, zoals brandende kaarsen, op het apparaat.28. Sluit dit apparaat alleen aan op het type voedingsbron dat is aangegeven op het etiket op het apparaat. Als u niet weet welk type voedingsbron u hebt, kunt u de verkoper van uw product of uw energieleverancier raadplegen. Raadpleeg de gebruikershandleiding voor meer informatie over producten met een batterij of andere voedingsbron.29. Houd minimaal 5 cm ruimte vrij rondom het apparaat voor een goede ventilatie.30. Wanneer onderdelen moeten worden vervangen, zorg er dan voor dat de onderhoudsmonteur de onderdelen gebruikt die door de fabrikant worden aanbevolen of onderdelen met dezelfde kenmerken als de oorspronkelijke onderdelen. Het gebruik van onjuiste onderdelen kan brand, elektrische schokken of andere risico's veroorzaken.31. Vraag de onderhoudsmonteur na het onderhoud of de reparatie om het apparaat te testen om te controleren of het veilig functioneert.32. Zet uw speakers niet gedurende langere tijd op een hoog volume om eventuele gehoorschade te voorkomen.Wanneer u gedurende een langere tijd naar de speakers op hoog volume luistert, kan dit uw oren beschadigen en gehoorproblemen veroorzaken (tijdelijke of permanente doofheid, oorsuizen, tinnitus, hyperacusis). Wanneer u uw oren langer dan een uur blootstelt aan hard geluid (meer dan 85 dB) kan uw gehoor permanent beschadigd raken.

Bedankt dat u hebt gekozen voor een product van Focal. We heten u van harte welkom in ons hifi-universum. Wij staan voor innovatie, traditie, kwaliteit en plezier, en ons enige doel is het creëren van een pure, getrouwe en rijke luisterervaring voor onze klanten. Neem de instructies in deze handleiding grondig door om volop te kunnen genieten van uw product. Bewaar de handleiding vervolgens zorgvuldig voor later gebruik.

Inhoud van verpakking

De SUB ONE wordt (naast deze gebruiksaanwijzing) geleverd met de volgende items:

• 1 netsnoer
- 2 beschermingsroosters voor de twee speakers (aangeraden wordt deze gelijk te verwijderen)
- 1 x uitpakinstructies

Controleer of alle inhoud aanwezig is en haal alle accessoires uit de verpakking. Om te voorkomen dat uw product tijdens het uitpakken beschadigd raken, dient u de meegeleverde uitpakinstructies te volgen. Controleer of de verpakking geen schade vertoont. Indien dit wel het geval is, neem dan contact op met de vervoerder en de leverancier. Het is belangrijk dat de verpakking in goede staat wordt bewaard voor eventueel toekomstig gebruik.

Aanbevelingen

Benadrukt dient te worden dat uw product een hoge geluidsdruk kan genereren. Wanneer het vervormingsniveau laag is en de gebruiker niet moe is, is het niet altijd voor de hand liggend om de werkelijke geluidsdruk te realiseren. Blootstelling aan een hoog geluidsniveau gedurende een bepaalde periode kan leiden tot onherstelbaar gehoorverlies.

Garantievoorwaarden

Neem contact op met uw verkoper als er zich problemen voordoen.

De Franse garantietermijn voor alle producten van Focal is 2 jaar vanaf de aankoopdatum en niet overdraagbaar in geval van wederverkoop. In geval van defecte materialen moet u deze op eigen kosten en in de originele verpakking naar de verkoper retourneren. Uw leverancier zal het product analyseren en de aard van het defect bepalen. Als het product nog onder garantie is, wordt het materiaal geretourneerd of vervangen. Indien de garantie verlopen is, zal u een offerte voor de reparatie ontvangen.

De garantie geldt niet voor schade als gevolg van verkeerd gebruik of verkeerde aansluiting (bijvoorbeeld verbrande mobiele spoelen ...).

Buiten Frankrijk valt het materiaal van Focal onder een lokale garantie op basis van voorwaarden bepaald door de officiële Focal-JMlab-verdeler van het respectievelijke land. Deze voorwaarden zijn altijd in overeenstemming met de geldende wetgeving van dat land.

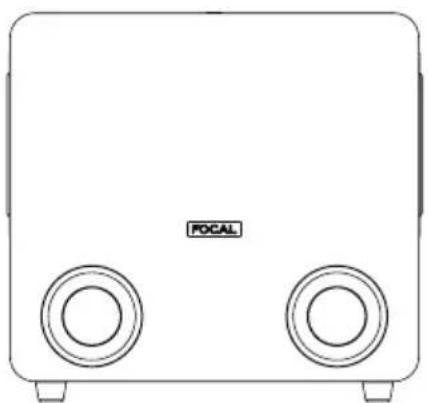

De SUB ONE is een subwoofer voor professioneel gebruik. De subwoofer bestaat uit twee woofers van 20 cm met Slatefiber-membraan, met twee grote ventilatieopeningen en is gefabriceerd in Frankrijk.

De SUB ONE is geschikt voor de volgende toepassingen:

• Ter aanvulling op de bas of infrabas voor stereoinstallaties met subwoofer (2.1 of 2.2). Op het achterpaneel van de SUB ONE is een aansluiting voorzien voor een traditionele stereobron (Left In en Right In), maar beschikt ook over uitgangen (Left Out en Right Out) met een hoogdoorlaatfilter om zogenoemde 'satellietspeakers' aan te sluiten.
• Via het LFE(Low Frequency Effect)-kanaal, voor gebruik in een meerkanaalssysteem (5.1, 5.2, 6.1...) via de speciale LFE-ingang op het achterpaneel van de SUB ONE.

Installatie

Netsnoer

De producten moeten worden geaard met behulp van het netsnoer.

De SUB ONE beschikt over een standby-modus. Wanneer de subwoofer wordt aangezet, is de standby-modus actief. Om deze modus te deactiveren, stuurt u een audiosignaal naar de subwoofer door het geluidsniveau van de audiobron geleidelijk te verhogen. Als de SUB ONE ongeveer 30 minuten geen audiosignaal ontvangt, gaat de subwoofer automatisch weer in de standby-modus. In de

standby-modus is het elektriciteitsverbruik minder dan 0,5W. Deze functie kan worden uitgeschakeld met de schakelaar Auto Stand-by (pagina 42).

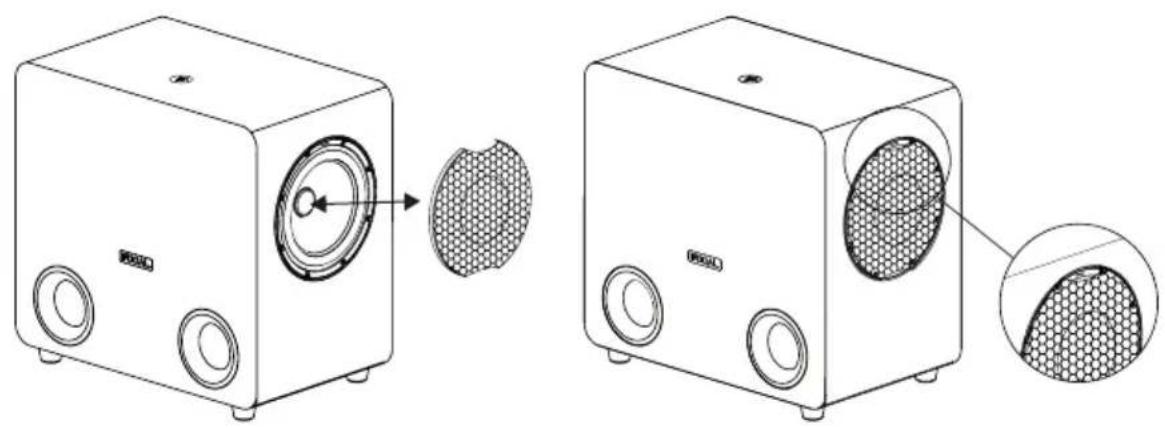

Roosters plaatsen/verwijderen

Voor de twee SUB ONE-speakers zijn twee beschermingsroosters meegeleverd. Om een rooster te bevestigen, plaatst u het op de juiste wijze en drukt u het voorzichtig in de inkepingen. U verwijdert het rooster eenvoudigweg door deze bij de inkepingen aan de boven- en onderzijde voorzichtig los te trekken.

Instellingen en functie van de SUB ONE:

1 - LOW PASS

Met deze roterende potentiometer kan de afsnijfrequentie van de laagdoorlaatfilter van de subwoofer worden aangepast, door de hoogste frequentie die de SUB ONE mag doorlaten in te stellen. Het doel is natuurlijk om een zo lineair mogelijke frequentieresponscurve van het volledige systeem (subwoofer + luidsprekers) te krijgen, en zo te voorkomen dat de subwoofer en de monitoren dezelfde frequenties produceren.

2 - LEVEL

Met LEVEL kan het volume van de SUB ONE worden afgestemd op het geluidsniveau van de monitoren. Met deze instelling kan onder andere ook de positionering van de subwoofer worden geoptimaliseerd, waarbij rekening moet worden gehouden met een verhoging van 6 dB voor alle harde oppervlakken (vloer, muur).

3-PHASE

De potentiometer PHASE wordt gebruikt voor fase-instellingen en is gekoppeld aan de polariteitsschakelaar (4), die indien nodig de positionering van de SUB ONE ten opzichte van de monitoren kan compenseren. Afhankelijk van de positionering van de subwoofer en of deze centraal is geplaatst of niet, wordt hiermee de synchrone geluidsinformatie uit de SUB ONE en de bijbehorende monitoren ontvangen.

4 - POLARITY

Deze polariteitsschakelaar kan de fase van de SUB ONE 180° omdraaien.

5 - AUTO STAND BY

De SUB ONE is uitgerust met een standby-modus, die indien gewenst kan worden uitgeschakeld. Als fabrieksinstelling staat de subwoofer ingesteld op 'ENABLE'. De standby-modus is tevens geactiveerd. Wanneer de SUB ONE wordt aangezet, is de standby-modus actief. Om de standby-modus te deactiveren, stuurt u een audiosignaal naar de subwoofer door het geluidsniveau van de audiobron geleidelijk te verhogen. Als de subwoofer ongeveer 30 minuten geen audiosignaal ontvangt, gaat de SUB ONE automatisch weer in de standby-modus. In de standby-modus is het elektriciteitsverbruik minder dan 0,5 W. Deze automatische standby-modus kan worden gedeactiveerd. Hiervoor zet u de knop op 'DISABLE'. In de stand 'DISABLE' is de SUB ONE continu onder stroom, zodra de knop ON/OFF (AAN/UIT) op ON (AAN) wordt gezet.

6 - DEFEAT

Deze schakelaar activeert of deactiveert het hoogdoorlaatfilter van de satellietspeakers. Wanneer het rode ledlampje knippert, is de DEFEAT-modus ingeschakeld en de hoogdoorlaatfilters van de monitoren uitgeschakeld.

7 - 60 Hz - 90 Hz

Met deze schakelaar selecteert u de afsnijfrequentie van het hoogdoorlaatfilter van de satellietspeakers.

8 - Gebruik van de SUB ONE in stereo-instelling + subwoofer (2.1 of 2.2)

Left IN: deze ingang is bedoeld voor de linkeruitgang van uw bron (mengpaneel of anders).

Right IN: deze ingang is bedoeld voor de rechteruitgang van uw bron (mengpaneel of anders).

Left OUT: deze uitgang is bedoeld voor de aansluiting van de linkerspeaker in een 2.1-systeem. Het signaal wordt in een eerdere stap gefilterd door de hoogdoorlaatfilter van uw SUB ONE.

Right OUT: deze uitgang is bedoeld voor de aansluiting van de rechterspeaker in een 2.1-systeem. Het signaal wordt in een eerdere stap gefilterd door de hoogdoorlaatfilter van uw SUB ONE.

9 - BYPASS 2.1

Op deze ingang kan via een 6,35 mm jack-verbinding een pedaal met 2 standen (niet meegeleverd) worden aangesloten. Door het activeren van de BYPASS-functie, activeert u ook de mute-modus van de subwoofer. Hiermee is mogelijk om snel te schakelen tussen een 2.1-systeem (SUB ONE met twee monitoren) en een traditioneel stereosysteem. Deze functie is vooral interessant voor het optimaliseren van de filterinstelling (fase, afsnijfrequentie, volume) tussen de SUB ONE en de verbonden monitoren.

10 - LFE

Gebruik van de SUB ONE in multikanaalconfiguratie (5.1, 5.2, 7.1 etc.)

LFE IN: deze ingang wordt gebruikt wanneer uw SUB ONE onderdeel is van een multikanaaltoepassing (5.1, 5.2, 7.1 etc.). De LFE-ingang dient uitsluitend te worden gebruikt voor lage frequenties.

LFE OUT: deze uitgang is voor het koppelen van uw SUB ONE met een andere subwoofer in een multikanaaltoepassing.

11 - POWER

Met de ON/OFF-schakelaar (AAN/UIT) zet u uw SUB ONE aan of uit.

Systeem SUB ONE

• Frequentierespons (+/- 3dB) 32 Hz - 120 Hz

• Maximaal SPL-niveau 114 dB SPL (pic @ 1 m)

Elektronica

• Ingangen - Type/impedantie	- Connector	Links, rechts, LFE
		Elektronische symmetrie/110 kOhms
	- Gevoeligheid	XLR-contact 3-poligVariabel
• Uitgangen (richting satellietspeakers)	- Connector Links + Rechts	XLR mannelijk 3-polig parelle op de ingangen
• Versterker 2 x 100 W RMS, klasse D
• Interne signaalverwerking en functies	- Sectie subwoofer Monosommatie rechts + links	Hoogdoorlaatfilter 60 Hz of 90 Hz
		Laagdoorlaatfilter instelbaar, 24 dB/octaaf
		Fase-instelling
		Polariteit
• Gebruikersfuncties Instellen gevoeligheid van de subwoofer
• Indicatielampje (led) Defeat-modus
• Elektrische voeding - Netspanning - Verbinding		Universele voeding
		Afneembaar IEC-netsnoer

Omvormers

- Subwoofer 2 Focal-speakers 20 cm met 'Slatefiber'-membraan

Behuizing

• Constructie	MDF-plaat 22 mm met interne verstevigingen
• Afwerking Donkergrijs vinyl
• Afmetingen (HxBxD) 475 x 310 x 520 mm
• Gewicht	18,5 kg

PRZECZYTAĆ W PIERWSZEJ KOLEJNOŚCI! WAŻNE INSTRUKCJE BEZPIECZEŃSTWA!

Correcte verwijdering van dit product.

Deze markering geeft aan dat dit product in de EU niet samen met ander huishoudelijk afval mag worden weggegooid. Om het milieu en de gezondheid van de mens te beschermen, dient u het product op verantwoorde wijze te recyclen om hergebruik van materiële hulpbronnen te stimuleren. U kunt uw gebruikte apparaat retourneren bij een recyclepunt of milieustation, of neem contact op met de winkel waar u het product hebt gekocht. Zo kan het product op verantwoorde wijze worden gerecycled.
