| Typ produktu | Aktywny subwoofer do monitoringu profesjonalnego |
| Marka | Focal |
| Model | Sub One |
| Wymiary (WxSxG) | 475 x 310 x 520 mm |
| Waga | 18,5 kg |
| Wzmocnienie | 2 x 100 W RMS, klasa D |
| Pasmo przenoszenia (±3 dB) | 32 Hz - 120 Hz |
| Maksymalny poziom SPL | 114 dB (szczyt @ 1 m) |
| Przetworniki | 2 x 20 cm głośniki Focal z membraną Slatefiber |
| Wejścia audio | Left In, Right In, LFE In (XLR żeński, symetryczne, 110 kOhm) |
| Wyjścia audio | Left Out, Right Out, LFE Out (XLR) |
| Sterowanie użytkownika | Low Pass, Level, Phase, Polarity, Auto Standby, Defeat, Górnoprzepustowy dla satelit (60Hz/90Hz), Bypass 2.1 |
| Automatyczne czuwanie | Tak (możliwość wyłączenia), pobór <0,5W |
| Zasilanie | Sieciowe, z uziemieniem |
| Konstrukcja | Płyta MDF 22 mm z wewnętrznymi wzmocnieniami |
| Wykończenie | Ciemnoszary winyl |
| Gwarancja (Francja) | 2 lata |
| Czyszczenie | Tylko sucha ściereczka |
| Minimalna odległość wentylacji | 5 cm wokół urządzenia |
| Części zamienne i naprawialność | Naprawa wyłącznie przez wykwalifikowany personel |
Często zadawane pytania - Sub One FOCAL
Pytania użytkowników dotyczące Sub One FOCAL
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Monitor w formacie PDF za darmo! Znajdź swoją instrukcję Sub One - FOCAL i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Sub One marki FOCAL.
INSTRUKCJA OBSŁUGI Sub One FOCAL
 | CAUTIONRISK OF ELECTRIC SHOCKDO NOT OPEN |  | |||
| Symbol błyskawicy ze strzałką wpisany w trójkąt równoboczny ma na celu ostrzeżenie użytkownika o obecności w urządzeniu wysokiego napięcia, które może być na tyle duże, że będzie stwarzać ryzyko porażenia prądem elektrycznym. | UWAGA: Aby uniknąć ryzyka porażenia prądem, nie należy zdejmować pokrywy (ani osłony tylnej) urządzenia. Żadne części nie mogą być wymienione przez użytkownika. W celu przeprowadzenia konserwacji lub naprawy należy skontaktować się z wykwalifikowanym specjalista. | Wykrzyknik wpisany w trójkąt równoboczny informuje użytkownika o obecności ważnych zaleceń w instrukcji obsługi, które dotyczą użytkowania i konserwacji urządzenia. | |||
 [IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][IMAGE][Image] | 1. Przeczytać te zalecenia.2. Zachować niniejszą instrukcję.3. Przestrzegać wszystkich ostrzeżeń.4. Postępować zgodnie z zaleceniami.5. Nie korzystać z urządzenia w pobliżu wody.6. Urządzenie należy czyścić suchą ściereczką.7. Nie zaślaniać żadnego otworu wentylacyjnego. Należy korzystać z urządzenia zgodnie z zaleceniami producenta.8. Nie należy umieszcać urządzenia w pobliżu źródła wysokiej temperatury, takiego jak grzejnik, kuchenka czy kratka nawiewu cielego powietrza (dotyczy to także wzmacniaczy) lub innych urządzeń emitujących ciepło.9. Nie naruszać zabezpieczenia wtyczki z polaryzacją. Wtyczka z polaryzacją ma dwa bolce, z których jeden jest szerszy od drugiego. Duży bolec ma na celu zapewnienie bezpieczeństwa. Jeśli dostarczona wtyczka nie pasuje do gniażdka, należy skonsultować się z elektrykiem w celu wymiany przestarzałego gniażdka.10. Należy się upewnić, że kabel zasilający nie zostanie przydepnięty, zmiażdżony ani przygnięciy. Szczególną uwagę należy zwrócić na wtyczkę zasiliania i podłączenie kabla do urządzenia.11. Używać wyłącznie akcesoriów zalecanych przez producenta.12. Korzystać wyłącznie z wózków, stopek, trójnogów, wsporników lub stołów zalecanych przez producenta lub sprzedawanych razem z urządzeniem. W przypadku korzystania z wózka należy zachować szczególną ostrożność podczas przemieszczania wózka i urządzenia, aby uniknąć obrażeń spowodowanych przewróceniem.13. W czasie burzy lub gdy urządzenie nie jest używane przez dłuższy czas, należy odłączyć kabel zasilający.14. Tylko wykwalifikowany personel może prowadzić prace konserwacyjno-serwisowe. Są one niezbędne w razie wszelkich awarii oraz wypadków z udziałem urządzenia, takich jak uszkodzenie kabla lub wtyczki zasilania, wylanie płynu lub przedostanie się przedmiotów do wnętrza urządzenia, narażenie na deszcz lub wilgoć, nieprawidłowe działanie lub upadek. |         | 15. Ten produkt należy do urządzeń Klasy 1. Urządzenie należy podłączać wyłącznie przy użyciu dołączonej wtyczki sieciowej wyposażonej w uziemienie. Urządzenie musi być podłączone do gniażdka sieciowego z uziemieniem.16. Jeśli wtyczka sieciowa, gniażdko na urządzeniu lub przełącznik ON/OFF są używane jako urządzenie odłączające zasilanie, należy zadbać o to, aby było łatwo dostępne.17. UWAGA: Aby ograniczyć ryzyko pożaru lub porażenia prądem, nie należy wystawiać tego urządzenia na działanie wody, deszczu ani wilgoci. Ponadto należy zabezpieczyć urządzenie przed kroplami wody lub rozpryskami i nie stawiać na urządzeniu żadnych przedmiotów wypełnionych płynem, na przykład wazonów.18. Nie zaślaniać żadnego otworu wentylacyjnego.19. Nie wolno wkładać żadnych przedmiotów przez otwory wentylacyjne urządzenia. Mogłyby one zetknąć się z elementami pod wysokim napięciem lub spowodować zwarcie, a w efekcie pożar lub porażenie prądem. Nie wylewać żadnych płynów na urządzenie.20. Nie należy podejmować prób samodzielnej naprawy tego urządzenia. Otwarcie tego urządzenia może narazić użytkownika na niebezpieczne napięcie lub inne zagrożenia. Wszystkie prace konserwacyjne należy zlecać wykwalifikowanemu personelowi.21. Temperatura otoczenia podczas użytkowania urządzenia nie powinna przekraczać 45°C.22. Nie używać urządzenia w klimacie tropikalnym.23. Nie używać urządzenia na terenach powyżej 2000 m n.p.m.24. Nie przeciązać gniażdek ściennych, przedłużaczy ani listew zasilających. Może to spowodować pożar lub porażenie prądem.25. Urządzenie można montować na ścianie lub suficie wyłącznie wtedy, gdy tak określił producent. |        | 26. Jeśli urządzenie zostało przetransportowane z zimnego do ciepłego miejsca, przed podłączeniem kabla zasilającego należy upewnić się, że nie doszło do kondensacji pary wodnej.27. Nie umieszczać na urządzeniu źródeł otwartego ognia, np. zapalonych świecie.28. Urządzenie należy podłączać tylko do źródła zasilania wskazanego na urządzeniu. W razie wątpliwości co do rodzaju zasilania wymaganego dla danego produktu lub instalacji elektrycznej, należy skonsultować się ze sprzedawcą produktu lub dostawcą energii elektrycznej. W przypadku urządzeń zasilanych z akumulatora lub innego źródła zasilania należy zapoznać się z instrukcja obsługi.29. Wokół produktu należy zachować minimalną odległość 5 cm, aby zapewnić dobra wentylację.30. W przypadku konieczności wymiany części należy upewnić się, że technik serwisowy stosuje części określone przez producenta lub mające identyczne właściwości jak orgyinał. Części niezgodne z wymogami mogą spowodować pożar, porażenie prądem lub inne zagrożenia.31. Po zakończeniu czynności serwisowych lub naprawczych należy poprosić technika o przeprowadzenie testów w celu sprawdzenia, czy produkt działa bezpiecznie.32. Aby uniknąć ewentualnych uszkodzeń słuchu, nie należy długo korzystać z kolumn przy wysokim poziomie głośności. Słuchanie kolumn przy wysokim poziomie głośności może doprowadzić do uszkodzenia słuchu i wywołać jego zaburzenia (głuchota przejściowa lub ostateczna, szum lub dzwonienie w uszach, przeczulica słuchowa).Narażenie słuchu na działanie poziomu głośności powyżej 85 dB SPL LAeq przez kilka godzin może spowodować nieodwracalne uszkodzenie słuchu. |
W celu zatwierdzenia gwarancji Focal-JMlab, Można już zarejestrować swój produkt online: www.focal.com/warranty
Dziękujemy za zakup produktu Focal. Witamy w naszym świecie - świecie Hi-Fi. Naszymi wartościami są innowacyjne rozwiązania, tradycja, doskonałość i przyjemność, a jedynym celem - oferowanie naszym klientom czystego, wiernego i bogatego dźwięku. Zalecamy przeczytanie instrukcji zawartych w tej broszurze i zachowanie jej do przyszłego wykorzystania, aby odkryć pełen zakres możliwości tego sprzętu.
Zawartość zestawu
Subwoofer SUB ONE jest dostarczany w zestawie z następującymi elementami (oprócz niniejszego podręcznika):
• 1 kabel zasilający
- 2 maskownice ochronne do dwóch głośników (zalecamy jak najszybsze zdjęcie ich przed użyciem głośników)
• 1 instrukcja rozpakowania
Należy sprawdzić, czy nie brakuje żadnego elementu, i wyjąć wszystkie akcesoria z pudełka. Aby nie uszkodzić produktu podczas rozpakowywania, należy postępować zgodnie ze wskazówkami zawartymi w instrukcji rozpakowywania wewnątrz pudełka. Sprawdzić, czy na opakowaniu nie ma śladów uszkodzeń. Jeśli opakowanie jest uszkodzone, powiadomić o tym przewoźnika i dostawcę. Opakowanie musi być utrzymywane w dobrym stanie, aby można go było użyć w przyszłości.
Zalecenia
Pragniemy zwrócić uwagę, że zakupione produkty mogą generować wysokie ciśnienie akustyczne. Ze względu na niski poziom zniekształceń i minimalny poziom zmeczenia użytkownika, nie zawsze łatwo jest ocenić rzeczywiste ciśnienie akustyczne. Należy pamiętać, że narażenie na podwyższony poziom dźwięku przez dłuższy czas może prowadzić do nieodwracalnej utraty słuchu.
Warunki gwarancji
W razie problemu należy skontaktować się ze sprzedawcą Focal.
Gwarancja na wszystkie urządzenia Focal na terenie Francji wynosi 2 lata, licząc od daty zakupu, i nie podlega przeniesieniu w przypadku odsprzedaży. W przypadku wady sprzętu klient powinien na własny koszt i w oryginalnym opakowaniu odesłać go do sprzedawcy, który przeanalizuje sprzęt i określi charakter awarii. Jeśli sprzęt jest objęty gwarancją, zostanie on zwrócony lub wymieniony. W przeciwnym razie klientowi zostanie przedstawiony kosztorys naprawy.
Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwego użytkowania lub nieprawidłowego podłączenia (np. spalone ruchome cewki).
Poza Francją sprzęt Focal jest objęty gwarancją, której warunki są ustalane lokalnie przez oficjalnego dystrybutora Focal-JMlab w każdym kraju, zgodnie z przepisami obowiązującymi na danym terytorium.

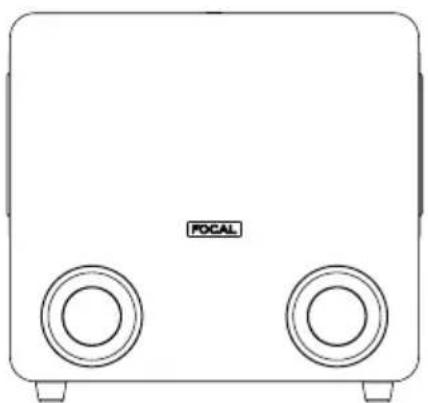

Głośnik SUB ONE to aktywny subwoofer do profesjonalnego systemu sterowania. Zastosowane głośniki to dwa 20-centrymetrowe woofery z membraną Slatefiber, wyprodukowane we Francji, z dwoma kanałami o dużym przekroju.
Głośnika SUB ONE można używać:
- jako uzupełnienie głośnika basowego lub subbasowego w instalacjach stereo + subwoofer (2.1 lub 2.2). W tym celu złącza tylnego panelu głośnika SUB ONE umożliwiają podłączenie tradycyjnego źródła stereo (Left In i Right In) oraz odzyskanie sygnału (Left Out i Right Out) przetwarzanego przez filtr górnoprzepustowy zawarty w SUB ONE, przeznaczonego do zasilania kolumn towarzyszących, tak zwanych satelitów.
- jako kanał LFE (Low Frequency Effect) do użytku w systemach wielokanałowych (5.1, 5.2, 6.1 itd.) przez specjalne wejście LFE umieszczone na tylnym panelu SUB ONE.
Instalacja
Zasilanie sieciowe
Produkty muszą być uziemione za pomocą kabla zasilającego.
Automatyczne włączanie trybu czuwania
Głośnik SUB ONE jest wyposażony w tryb czuwania. Po włączeniu subwoofera tryb czuwania jest aktywny. Aby go dezaktywować, należy wysłać sygnał audio do subwoofera, zwiększając stopniowo poziom dźwięku źródła audio. Po około 30 minutach bez odbioru sygnału audio głośnik SUB ONE automatycznie przechodzi do trybu czuwania. W trybie czuwania zużycie energii elektrycznej jest mniejsze niż 0,5W. Funkcję przechodzenia do trybu czuwania można dezaktywować przy pomocy przełącznika Auto Stand-by (str. 48).

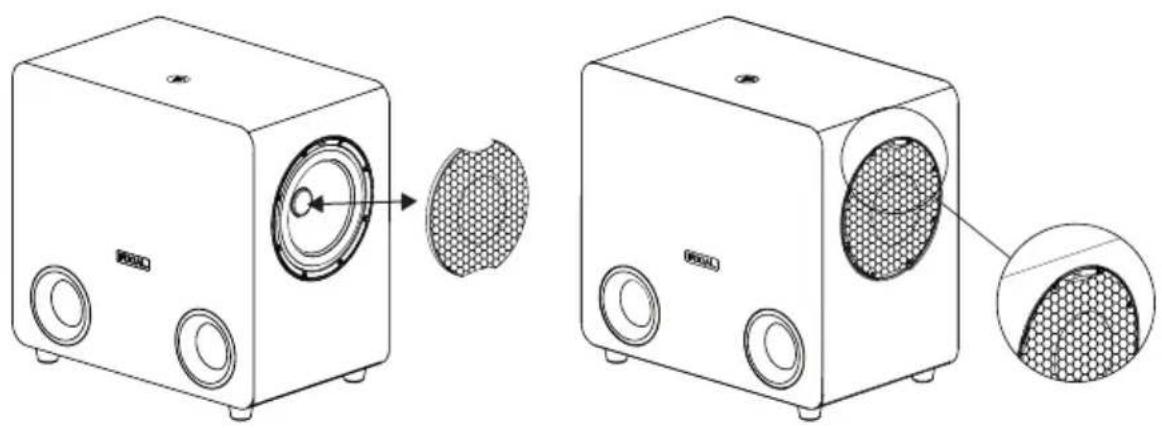

Zakładanie/zdejmowanie maskownic
Do dwóch wooferów głośnika SUB ONE dostarczone są dwie maskownice. Aby założyć maskownicę, należy umieścić nacięcia na wprost specjalnych szczelin i stopniowo dociskać. Aby zdjąć maskownicę, wystarczy delikatnie pociągnąć palcami za nacięcia na górze i na dole kratki.
Ustawienia i sterowanie głośnikiem SUB ONE:
1 - LOW PASS
Ten obrotowy potencjometr służy do regulacji częstotliwości odcięcia filtra dolnoprzepustowego subwoofera w celu określenia najwyższej częstotliwości, którą głośnik SUB ONE będzie musiał odtworzyć. Celem jest oczywście uzyskanie jak najbardziej liniowej krzywej reakcji na częstotliwość całego systemu (subwoofer + kolumny), a tym samym uniknięcie odtwarzania tych samych częstotliwości przez subwoofer i monitory.
2 - LEVEL
Regulacja poziomu SUB ONE określa głośność subwoofera w stosunku do monitorów sterujących. Ponadto ustawienie to umożliwia optymalizację wyboru lokalizacji subwoofera poprzez uwzględnienie zwiększenia o 6 dB na każdą sztywną powierzchnię (podłogi, ściany).
3-PHASE
Ten potencjometr ustawienia fazy, połączony z przełącznikiem biegunowości (4), w razie potrzeby koryguje położenie SUB ONE w stosunku do monitorów. W zależności od odległości subwoofera, jego położenia centralnego (lub nie), to ustawienie pozwala na synchroniczny odbiór informacji dźwiękowych z głośnika SUB ONE i powiązanych z nim monitorów.
4 - POLARITY
Ten przełącznik biegunowości odwraca fazę głośnika SUB ONE o 180°.
5 - AUTO STAND BY
Głośnik SUB ONE jest wyposażony w tryb czuwania, który w razie potrzeby można dezaktywować. Fabrycznie subwoofer jest ustawiony na pozycję „ENABLE” (włączony). Tryb czuwania jest aktywny. Po włączeniu głośnika SUB ONE tryb czuwania jest aktywny. Aby wyjść z trybu czuwania, należy wysłać sygnał audio do subwoofera, zwiększając stopniowo poziom dźwięku źródła audio. Po około 30 minutach bez odbioru sygnału audio subwoofer automatycznie przechodzi do trybu czuwania. W trybie czuwania zużycie energii elektrycznej jest mniejsze niż 0,5 W. Automatyczne przejście do trybu czuwania można dezaktywować. W tym celu należy ustawić przełącznik na pozycję „DISABLE” (wyłączony). W pozycji „DISABLE” głośnik SUB ONE jest stale pod napięciem, od momentu gdy przełącznik ON/OFF zostanie ustawiony w pozycji ON.
6 - DEFEAT
Przełącznik ten włącza lub wyłącza filtr górnoprzepustowy kolumn satelitarnych. Gdy dioda LED świeci na czerwono, oznacza to, że tryb DEFEAT jest aktywny, co powoduje wyłączenie filtra górnoprzepustowego monitorów.
7 - 60 Hz - 90 Hz
Przełącznik ten pozwala wybrać częstotliwość odcięcia filtra górnoprzepustowego kolumn satelitarnych.
Left IN : to wejście służy do odbioru lewego wyjścia źródła audio (konsola mikser ska itp.).
Right IN: to wejście służy do odbioru prawego wyjścia źródła audio (konsola mikser ska itp.).
Left OUT: to wyjście służy do zasilania lewej kolumny systemu 2.1. Tak odzyskany sygnał jest wcześniej filtrowany przez filtr górnoprzepustowy głośnika SUB ONE.
Right OUT: to wyjście służy do zasilania prawej kolumny systemu 2.1. Tak odzyskany sygnał jest wcześniej filtrowany przez filtr górno przepustowy głośnika SUB ONE.
9 - BYPASS 2.1
To wejście umożliwia podłączenie 2-pozycyjnego przełącznika nożnego (nie wchodzi w skład zestawu), który podłącza się złączem jack 6,35 mm. Włączenie funkcji BYPASS powoduje wyciszenie subwoofera. Taka operacja pozwala na natychmiastowe porównanie, poprzez szybkie przełączanie, tzw. systemu 2.1 (głośnik SUB ONE połączony z 2 monitorami) i tradycyjnego systemu stereo. Taka możliwość jest szczególnie przydatna przy optymalizacji ustawień filtrów (faza, częstotliwość odcięcia, głośność) między głośnikiem SUB ONE a połączonymi monitorami.
10 - LFE
Używanie głośnika SUB ONE w konfiguracji wielokanałowej (5.1, 5.2, 7.1 itd.)
LFE IN: to wejście służy do zasilania głośnika SUB ONE w konfiguracji wielokanałowej (5.1, 5.2, 7.1 itd.). Wejście LFE jest przeznaczone tylko do niskich częstotliwości.
LFE OUT: to wyjście służy do połączenia głośnika SUB ONE z innym subwooferem w konfiguracji wielokanałowej.
11 - POWER
Przełącznik ON/OFF umożliwia włączanie i wyłączanie głośnika SUB ONE.
System SUB ONE
| • Reakcja na częstotliwość (+/- 3 dB) 32 Hz - 120 Hz |
| • Maks. poziom SPL 114 dB SPL (szczyt w odległości 1 m) |
Sekcja elektroniczna
| • Wejścia - Typ / Impedancja | - Łącznik- Czułość | Lewy, prawy, LFESymetryczny, elektroniczny /110 kΩ XLRżeński 3-punktowyZmienna |
| • Wyjścia(do satelitów) | - Łącznik Lewy + prawy | XLR męski 3-punktowy, równolegle na wejściach |
| • Wzmocnienie 2 x 100 W rms, Class D | ||
| • Wewnętrzneprzetwarzanie sygnału ifunkcje | - Sekcja subwoofera | Sumowanie mono Lewy + PrawyFiltr górnoprzepustowy przy 60 Hz lub 90 HzRegulowany filtr górnoprzepustowy, 24 dB / oktawaRegulacja fazyBiegunowość |
| • Sterowanie przez użytkownika | Regulacja poziomu (czułości) subwoofera | Regulacja częstotliwości odcięcia filtra dolnoprzepustowegoRegulacja fazyPrzełącznik biegunowościWyciszenieWyciszenie zewnętrzne (sterowane przełącznikiem nożnym) |
| • Kontrolki (diody LED) | Działanie | Defeat |
| • Zasilanie sieciowe | - Napięcie sieciowe- Łączenie | Zasilacz uniwersalnyOdłączany kabel zasilający IEC |
Przetworniki
| • Subwoofer 2 x głośniki Focal 20 cm o długim skoku | membrany Slatefiber |
Obudowa
| • Konstrukcja | Płyta MDF 22 mm z wewnętrznymi wzmocnieniami |
| • Wykończenie | Ciemnoszary winyl |
| • Wymiary (wys. x szer. x gł.) | 475 x 310 x 520 mm |
| • Waga | 18,5 kg |
Prawidłowe usuwanie produktu.
To oznaczenie informuje, że produktu nie należy usuwać wraz z innymi odpadami z gospodarstwa domowego na terenie UE. W celu ochrony środowiska i zdrowia człowieka, należy w sposób odpowiedzialny prowadzić recykling i wspierać ponowne wykorzystywanie materiałów. Aby zwrócić swoje urządzenie, należy skorzystać z systemu zwrotu i odbioru prowadzonego przez sprzedawcę detalicznego, u którego produkt został nabyty. Sprzedawca będzie w stanie w sposób bezpieczny przeprowadzić recykling produktu.
