Type de produit	Moniteur de studio actif 3 voies
Marque	Focal
Modèle	Trio6 Be
Dimensions (H x L x P)	Environ 320 x 580 x 400 mm
Poids	Environ 24 kg
Alimentation	220-240 V CA, 50/60 Hz
Amplification	3 amplificateurs de classe AB (total 750 W)
Réponse en fréquence	35 Hz - 40 kHz (±3 dB)
Réponse en fréquence (mode Focus)	45 Hz - 20 kHz (±3 dB)
Tweeter	1 x 25 mm (1 pouce) en Béryllium inversé
Haut-parleur médium	1 x 165 mm (6,5 pouces) en verre/fibre
Haut-parleur grave	2 x 210 mm (8 pouces) en verre/fibre
Fréquences de coupure	250 Hz (mode Focus), 300 Hz / 3 kHz (mode standard)
Entrées audio	XLR symétrique, RCA asymétrique
Fonctions principales	Mode Focus (passage 2 voies), réglages d'égalisation (Low Shelf, High Shelf), atténuation d'entrée, veille automatique
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Éviter tout produit chimique.
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir l'appareil. Brancher sur une prise mise à la terre.
Pièces détachées et réparabilité	Contactez le support Focal pour toute réparation. Utilisez uniquement des pièces d'origine.
Informations générales	Moniteur professionnel pour studio. Beryllium tweeter pour hautes fréquences précises. Idéal pour le mixage et le mastering.

FOIRE AUX QUESTIONS - Trio6 Be FOCAL

Comment brancher le moniteur Trio6 Be ?

Utilisez une prise secteur mise à la terre. Connectez la source audio via les entrées XLR ou RCA. Assurez-vous que le volume est au minimum avant de mettre sous tension.

Comment utiliser le mode Focus ?

Le mode Focus est activé via un interrupteur sur le panneau arrière. Il transforme le moniteur en enceinte 2 voies (médium/aigu) pour simuler une écoute sur des petites enceintes et améliorer la cohérence du mix.

Quels sont les réglages d'égalisation disponibles ?

Le moniteur propose des réglages Low Shelf (basses) et High Shelf (hautes) avec des atténuations de ±3 dB par paliers de 1 dB, ainsi qu'une atténuation d'entrée pour adapter le niveau.

Pourquoi le moniteur ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise secteur fonctionne. Le moniteur peut être en mode veille automatique : dans ce cas, insérez un signal audio pour le réveiller.

Comment nettoyer le moniteur ?

Dépoussiérez le boîtier avec un chiffon doux et sec. N'utilisez jamais de solvants, de produits abrasifs ou de nettoyants liquides qui pourraient endommager les haut-parleurs ou la finition.

Quelle est la température de fonctionnement recommandée ?

Le moniteur fonctionne de manière optimale entre 15°C et 35°C. Évitez l'exposition directe au soleil ou à des sources de chaleur.

Puis-je utiliser le Trio6 Be en position horizontale ?

Oui, le moniteur peut être placé horizontalement. Dans ce cas, orientez le tweeter vers l'extérieur pour une meilleure image stéréo.

Comment interpréter le bruit de fond ?

Un léger souffle est normal en l'absence de signal à cause de l'amplification active. S'il est excessif ou accompagné de ronflements, vérifiez les connexions et la masse. En cas de problème, contactez le support.

Quels sont les accessoires inclus ?

Le carton contient le moniteur, un câble d'alimentation, un câble XLR, un guide de démarrage rapide et des patins en feutre pour un placement stable.

Où trouver les mises à jour du firmware ?

Les mises à jour du firmware sont disponibles sur le site officiel de Focal. Consultez la page du produit Trio6 Be pour télécharger et suivre les instructions d'installation.

MODE D'EMPLOI Trio6 Be FOCAL

L'éclair représenté par le symbole flèche et contenu dans un triangle équilatéral, a pour objet de prévenir l'utilisateur de la présence de tension élevée au sein de l'appareil pouvant entraîner un risque de choc électrique.

Attention: Afin de prévenir tout risque de choc électrique, ne pas enlever le capot (ou l'arrière) de cet appareil. Aucune pièce n'est remplaçable par l'utilisateur. Pour entretien ou réparation, veuillez contacter une personne qualifiée.

Le point d'exclamation contenu dans un triangle équilatéral a pour objet de prévenir l'utilisateur de la présence d'instructions importantes mentionnées dans le mode d'emploi et relatives à la mise en œuvre et à l'entretien de l'appareil.

1. Lire ces instructions.
2. Conserver ces instructions.
3. Prendre en considération les mises en garde.
4. Suivre toutes les instructions
5. Ne pas utiliser cet appareil en présence d'eau.
6. Nettoyer uniquement avec un chiffon sec.
7. N'obstruer aucun orifice de ventilation.

Installer l'appareil en suivant les instructions du fabricant.

1. Ne pas installer l'appareil à proximité d'une source de chaleur tel un radiateur, une cuisinière, une bouche de chauffage ou tout autre appareil (y compris les amplificateurs) dissipant de la chaleur.
2. Respecter les instructions de sécurité concernant le cordon d'alimentation secteur. Le cordon d'alimentation présente deux lames dont l'une est plus large que l'autre. Un cordon avec mise à la terre contient deux lames ainsi qu'une troisième pour la connection à la terre. La lame la plus large ou la troisième lame ont pour objet d'assurer votre sécurité. Si le cordon d'alimentation ne s'adapte pas à votre prise d'alimentation secteur, consullez un électricion et remplacez la prise secteur désuette.
3. Assurez-vous que le câble d'alimentation ne puisse être piétiné, écrasé ou pincé. Une attention toute particulière doit être accordée à la fiche d'alimentation et à la liaison du cordon avec l'appareil.
4. N'utiliser que les accessoires recommandés par le fabricant.
5. N'utiliser que les appareils de manutention, pieds, trépieds, supports ou tables recommandés par le fabricant ou ceux vendus avec l'appareil.

Lorsqu'un chariot est utilisé, redoublez de prudence lors du déplacement de l'ensemble chariot/appareil afin d'éviter toutes blessures par basculement.

1. Débranchez l'appareil en cas d'orage ou pendant de longues périodes pendant lesquelles l'appareil n'est pas utilisé.
2. Toute tâche de maintenance doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l'appareil tels que la détérioration du câble ou de la fiche d'alimentation, le déversement de liquide ou l'insertion d'objets à l'intérieur de l'appareil, l'exposition à la pluie ou à l'humidité, le mauvais fonctionnement ou le renversement de l'appareil.
3. Ne pas utiliser d'accessoires non recommandés par le fabricant de l'appareil afin d'éviter tout risque.
4. Ce produit doit être raccordé uniquement au type d'alimentation secteur indiqué sur l'étiquette figurant sur l'appareil. En cas d'hésitation sur le type d'alimentation de votre installation électrique, consultez le vendeur de votre produit ou votre fournisseur d'électricité. Pour les appareils prévus pour une utilisation à partir d'une batterie ou d'une autre source d'alimentation, se référer au manuel d'utilisation.
5. Si une antenne extérieure ou un réseau câblé est connecté à votre appareil, assurez-vous que l'antenne ou le câble soit raccordé à la terre afin de garantir une protection contre les surcharges électriques et les effets de l'électricité statique. Les informations relatives à la façon de relier correctement le mât à la terre, ainsi que le fil d'antenne à l'unité de décharge, la section des conducteurs, la position du système de décharge, la connection et les spécifications de l'électrode de terre sont contenues dans l'article 810 de la norme National Electrique, ANSI/ NFPA 70.
6. Une antenne extérieure doit toujours être tenue à l'écart des lignes haute tension ou des circuits électriques et d'éclairage de forte intensité ainsi que de l'endroit où elle serait susceptible de tomber sur de telles lignes haute tension ou circuits électriques. Lors de l'installation d'une antenne extérieure, un soin tout particulier doit être pris afin d'éviter tout contact avec de tels circuits, ceuxi pouvant présenter un risque mortel.
7. Ne surchargez pas les prises murales, les rallonges électriques ou les prises multiples. Il pourrait en résulter incendies ou chocs électriques.
8. Ne jamais insérer un quelconque objet par les trous de ventilation de l'appareil. Il pourrait entrer en contact avec des composants soumis à de hautes tensions ou les court-circuiter et ainsi occasionner un incendie ou un choc électrique. Ne jamais répendre de liquide sur l'appareil.
9. Ne tentez pas de réparer cet appareil par vos propres moyens; l'ouverture de cet appareil peut vous exposer à des tensions dangereuses ou à d'autres risques. Pour toute intervention de maintenance, adressez-vous à un personnel qualifié.
10. Lorsque le remplacement de composants est nécessaire, assurez-vous que le technicien de maintenance utilise les composants spécifiés par le fabricant ou présentant des caractéristiques identiques à ceux correspondant

à l'exemplaire d'origine. Des composants non conformes peuvent provoquer des incendies, des chocs électriques ou autres risques.

1. Après toute intervention ou réparation sur l'appareil, demandez au technicien de maintenance de procéder à des tests afin de vérifier que le produit fonctionne en toute sécurité.
2. L'apparcil ne doit être monté sur un mur ou au plafond que si le constructeur le prévoit, et uniquement selon les Fil d'antenne -
3. Le commutateur On/Off situé à l'arrière du produit est le dispositif de sectionnement de l'alimentation. Il permet de déconnecter l'électronique du secteur. Il doit toujours rester accessible pour l'utilisateur.
4. ATTENTION : Danger d'explosion si la pile n'est pas remplacée correctement. Ne remplacer que par le même type ou un type équivalent.

Les Trio6 Be utilisent un tweeter à dôme inversé en Béryllium pur, capable d'étendre la bande passante à plus de 40 kHz. Sous sa forme solide, ce matériau est inoffensif. Toutefois, de par sa nature, certaines précautions doivent être appliquées pour ne pas s'exposer à des risques inutiles :

Le dôme Béryllium ne doit jamais être au contact d'une matière abrasive.

- Si le dôme Béryllium est endommagé sous quelque forme que ce soit, le recouvrir dès que possible sur toute sa surface de la bande adhésive de protection fournie. Vous la trouverez dans le sachet plastique contenant la notice dédiée au tweeter à dôme inversé en Béryllium pur. Prendre contact avec le revendeur afin de démonter et de remplacer le tweeter auprès d'un service compétent chez le distributeur.

- Si le dôme est brisé, les particules éventuelles de Béryllium doivent être récupérées avec soin au moyen d'un ruban adhésif puis être placées dans un sac plastique hermétiquement clos renvoyé en même temps que l'enceinte au revendeur.

Pour plus d'informations, veuillez nous contacter directement à l'adresse suivante : [e-mail]

Nous vous remercions d'avoir choisi les enceintes Focal et de partager avec nous notre philosophie "the Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs à destination des studios et des professionnels de l'audio. Afin d'exploiter toutes leurs performances, nous vous conseillons de lire les instructions de ce livret puis de le conserver avec précaution pour vous y référer ultérieurement.

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans, non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Contenu de l'emballage

Une enceinte est livrée accompagnée des éléments suivants (outre le présent manuel) :

• 1 cordon d'alimentation • 4 plots caoutchouc • 1 clé Hallen n°4 • 1 carte de garantie • 2 grilles de protection

Vérifiez qu'aucun de ces éléments ne manque, et retirez tous les accessoires du carton. Afin de ne pas endommager vos produits lors de leur déballage, veuillez respecter les étapes suivantes : ouvrir complètement les volets du carton. Les replier sur les côtés. Ôter la protection supérieure. Soulever l'enceinte avec précaution. Vérifiez que l'emballage ne présente aucun signe de détérioration. Si toutefois il était endommagé, prévenez le transporteur et le fournisseur. Il est important que l'emballage soit conservé en bon état pour d'éventuelles utilisations futures.

Nous tenons à souligner qu'une pression sonore élevée peut être générée par vos produits, particulièrement en configuration 5.1. Le niveau de distorsion étant faible et le niveau de fatigue de l'utilisateur minime, il n'est pas toujours évident de réaliser la pression sonore réelle. N'oubliez pas que l'exposition à des niveaux sonores élevés, au-delà d'un certain temps, peut conduire à une perte irréversible de l'audition.

Démarrage rapide :

1. Avant toute action, vérifiez que les enceintes et la source audio (console,...) sont en position éteinte et que la totalité des réglages présents à l'arrière des enceintes sont en position 0.
2. Connectez le signal audio provenant de la source aux enceintes, à l'aide de l'entrée XLR.
3. Vérifiez que la tension d'utilisation sélectionnée est correcte, en fonction de la tension d'alimentation choisie grâce au sélecteur. Vérifiez (et si besoin remplacez) également le fusible, dont l'ampérage est dépendant de la tension de service (voir caractéristiques du fusible dans le tableau des spécifications). Le moniteur doit être impérativement relié à la terre en utilisant le cordon d'alimentation fourni. Voir page 29 pour plus d'informations.
4. Mettez la source audio sous tension et vérifiez que le niveau de sortie de la source audio connectée à l'enceinte est réglé sur -∞ ou sur un niveau très faible.
5. Mettez les enceintes sous tension. Les enceintes sont maintenant en mode "Veille".
6. Augmentez le niveau de la source audio jusqu'à détection du signal par les enceintes afin qu'elles passent automatiquement en mode "Marche".

Après mise sous tension des enceintes, et après activation automatique du mode de mise en veille automatique (voir page 29 pour plus d'informations sur cette fonction), le circuit de détection de signal audio présent dans l'enceinte passera automatiquement du mode "Veille" au mode "Marche" après quelques secondes.

1. Une fois votre session d'enregistrement, de mixage ou de mastering terminée, nous vous conseillons d'éteindre les appareils dans l'ordre suivant :

a. Éteindre les enceintes b. Éteindre les sources audio

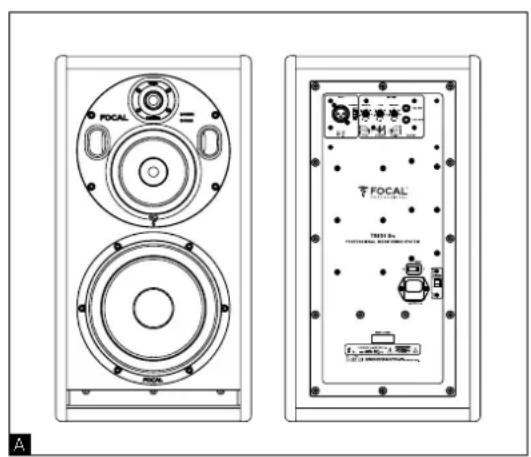

TRIO6 be

L'enceinte TRI06 Be est une enceinte professionnelle de contrôle de proximité intégrant 2 moniteurs au sein d'une même ébénisterie. TRI06 Be est constituée d'un subwoofer 8 pouces à membrane sandwich composite "W", d'un woofer 5 pouces à membrane sandwich composite "W", et d'un tweeter 1 pouce à dôme inversé en Béryllium pur.

En mode 3 voies, l'enceinte offre une réponse en fréquence de 35 Hz à 40 kHz (+/- 3 dB) et 40 Hz à 20 kHz (+/- 1 dB). Le second moniteur est un moniteur 2 voies (seuls le woofer 5 pouces et le tweeter sont actifs). Ce moniteur offre une réponse en fréquence de 90 Hz à 20 kHz (+/- 3 dB) et s'avère très utile pour vérifier la qualité de transfert du mix réalisé sur des systèmes offrant une réponse en fréquence limitée dans le grave. L'accès à cette fonction se fait via une pédale de contrôle de type footswitch à interrupteur (cf : page 28).

Le moniteur TRI06 Be est doté de 3 amplificateurs internes :

1 x 200 W alimentant le subwoofer 8 pouces 1 x 150 W alimentant le woofer 5 pouces 1 x 100 W alimentant le tweeter 1 pouce

Alimentation secteur

Vos produits doivent être impérativement reliés à la terre en utilisant le cordon d'alimentation.

Positionnement

Les enceintes TRIO 6 Be sont des enceintes de contrôle de proximité et doivent être positionnées à une distance comprise entre 1 mètre et 3 mètres de l'auditeur, orientées vers lui. Elles peuvent parfaitement être posées sur le dessus d'une console de mixage ou encore être mises sur des pieds adaptés; sachant que dans tous les cas de figure il est vivement recommandé que la hauteur du tweeter soit relativement proche de celle des oreilles de l'auditeur.

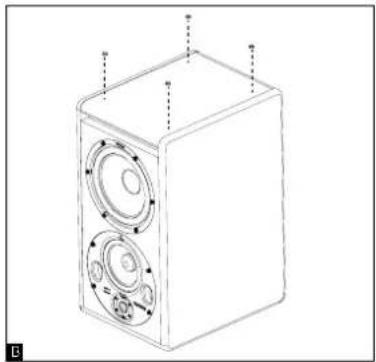

Positionnement des plots caoutchouc

Les moniteurs TRIO 6 Be sont fournis avec 4 plots caoutchouc permettant de découpler l'enceinte de son support (bandeau de console, pied,...). Nous vous conseillons de positionner les pieds en favorisant un écart maximum de ces derniers en fonction des dimensions du support (fig. B).

La platine médium/tweeter du moniteur TRI06 Be offre une possibilité de rotation sur 360° par pas de 90°. Cela permet d'optimiser la configuration du moniteur, en fonction de la pièce et des contraintes d'installation.

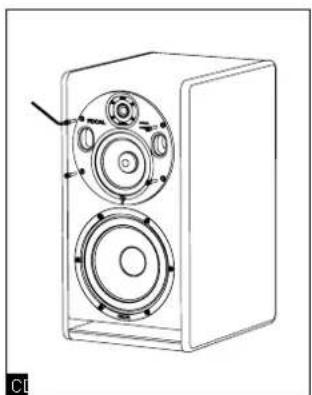

Procédure à suivre pour l'orientation de la platine médium/tweeter

1) Conservez la grille de protection sur le tweeter afin de le protéger de tout choc durant cette opération. 2) Retirez les 4 vis à l'aide d'une clé Allen n°4. (fig. C). 3) Sortez la platine d'environ 10 cm en l'inclinant (fig. D). 4) A l'aide des évents, faites tourner la platine jusqu'à atteindre la position souhaitée. Vérifiez que les inserts de fixations soient alignés avec les trous présents sur la platine de façon à assurer un parfait alignement vis/trous présents sur la platine/inserts de fixation (fig. E). 5) Insérez les vis et visser. 6) Le moniteur est prêt à être utilisé.

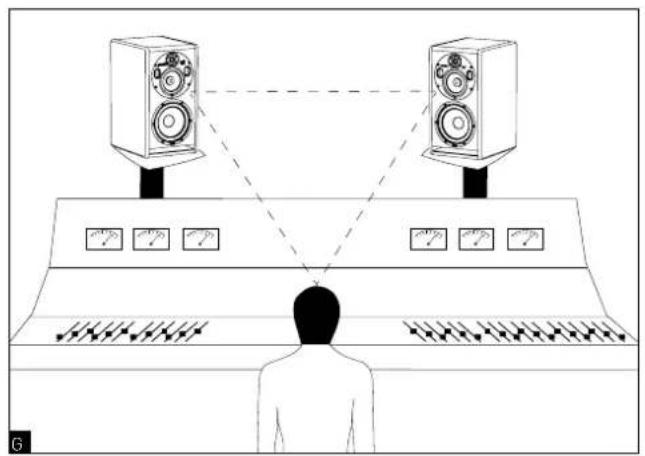

Positionnement stéréo

Nous vous recommandons de positionner les enceintes de façon à obtenir un triangle équilatéral. Les 3 angles étant composés de la position d'écoute, de l'enceinte droite et de l'enceinte gauche (fig. G). Le tweeter à dôme inversé en Béryllium pur offre un avantage majeur : une très faible directivité. Dans le cadre d'une utilisation en-dessous de 1,5 m de distance d'écoute, il est recommandé d'élargir l'image stéréo en écartant les moniteurs de 1,8 m à 2 m (distance tweeter à tweeter) de façon à concilier contrainte d'intégration et précision de travail.

Au besoin, optez pour un positionnement des tweeters vers l'extérieur de façon à favoriser la largeur de l'image stéréo.

Positionnement multicanal

Dans le cas d'une installation 5.1, nous vous recommandons de positionner les enceintes sur un cercle de façon à avoir les enceintes équidistantes du point d'écoute. Le canal central sera positionné à 0°, le canal frontal droit à 30°, le canal arrière droit à 110°, le canal arrière gauche à 250° et le canal frontal gauche à 330° (fig. H).

Rodage

Les transducteurs utilisés dans les enceintes TRI06 Be sont des éléments mécaniques complexes qui exigent une période de rodage pour fonctionner au mieux de leurs possibilités et s'adapter ainsi aux conditions de température et d'humidité de votre environnement. Cette période varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Évitez d'écouter les enceintes à un niveau élevé durant les premières heures. Afin d'accélérer le processus, nous vous conseillons de faire fonctionner les différents produits une vingtaine d'heures à niveau moyen, sur des programmes musicaux riches en basses fréquences. Une fois les caractéristiques des transducteurs stabilisées, vous pourrez profiter pleinement des performances de vos produits Focal.

Réglages et connexions

La fiche XLR permet la connexion d'une source de signal symétrique et utilise un schéma de câblage standard :

Ce sélecteur permet d'adapter la sensibilité d'entrée du moniteur en fonction de la source (console de mixage, carte son...). Si la source connectée transmet le signal audio via une sortie asymétrique, vous devrez régler la sensibilité d'entrée du moniteur sur -10dBV. Si le signal audio transmis se fait via une sortie symétrique, vous devrez régler la sensibilité d'entrée du moniteur sur +4 dBu.

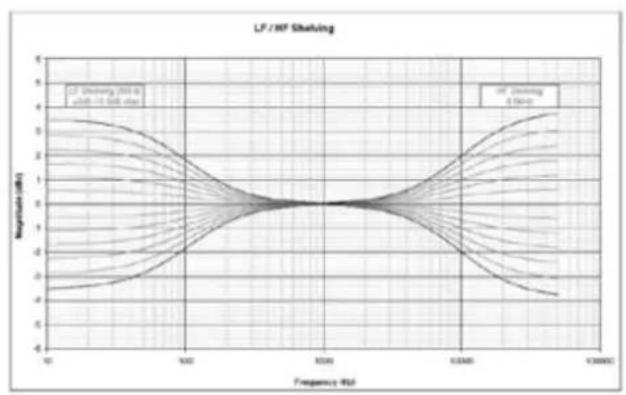

3 - LF SHELVING

Le potentiomètre LF SHELVING permet d'activer ou non une correction du niveau sonore en-dessous de 250 Hz. Il est conseillé de régler le potentiomètre LF SHELVING sur +2 dB lorsque l'acoustique du local d'écoute atténue naturellement cette plage de fréquences. Il est conseillé de régler le potentiomètre LF SHELVING sur 0 lorsque le local d'écoute est acoustiquement neutre. Il est conseillé de régler le potentiomètre LF SHELVING sur -2 dB lorsque les enceintes sont placées à proximité d'un mur ou d'un angle.

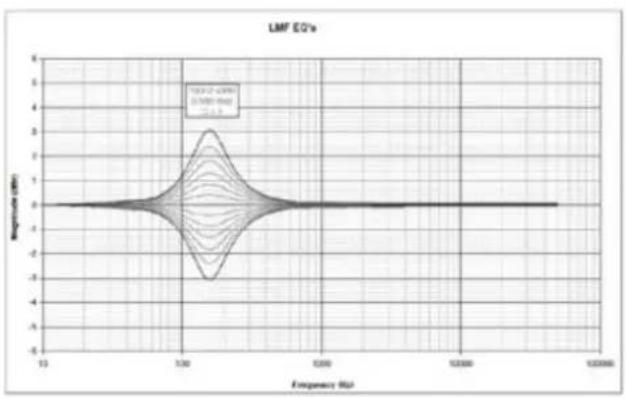

4 - LMF EQ

Ce potentiomètre permet d'ajuster le niveau des fréquences bas médium. La fréquence centrale est 160 Hz et le facteur Q est de 1. Les corrections se font sur une plage de +/- 3 dB. Cette correction sera très utile si le moniteur est installé sur un bandeau de console. L'activation de ce réglage aura pour effet de diminuer la réflexion générée par la console.

Le potentiomètre HF SHELVING permet d'activer ou non une correction du niveau sonore à partir de 4,5 kHz. Il est conseillé de le régler sur +2 dB lorsque l'acoustique du local d'écoute atténue naturellement cette plage de fréquences (environnement mat). Il est conseillé de le régler sur 0 lorsque le local d'écoute est acoustiquement neutre. Il est conseillé de le régler sur -2 ou -3 dB lorsque l'acoustique du local d'écoute augmente naturellement cette plage de fréquences (environnement brillant).

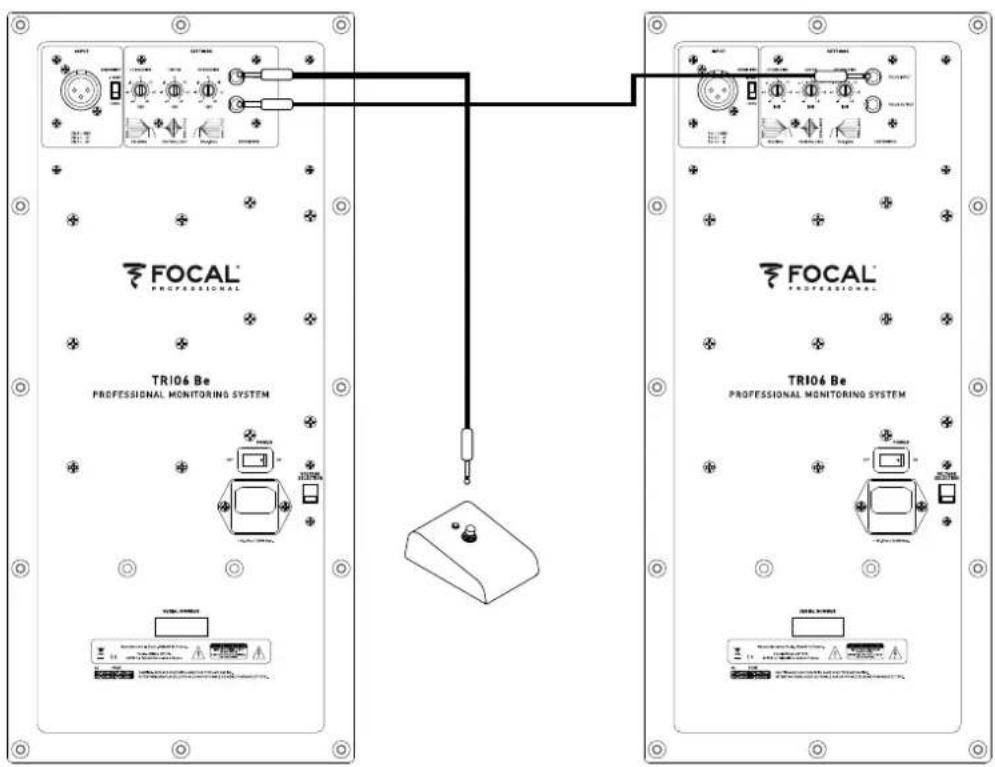

Entrée destinée à la connexion de la pédale de contrôle de type footswitch à interrupteur, ou à recevoir le signal transmis par la sortie (OUTPUT) du mode FOCUS d'une enceinte TRI06 Be.

Sortie destinée à connecter l'enceinte TRI06 Be à une seconde enceinte TRI06 Be.

Veiller à utiliser un câble de type instrument doté de 2x Jack mono 6,35 mm pour relier la pédale de contrôle à une TRI06 Be, ainsi que pour assurer la liaison entre deux TRI06 Be.
        E1["Speaker 1"]
        E2["Speaker 2"]
        E3["Speaker 3"]
        E4["Speaker 4"]
        E5["Speaker 5"]
    end
    E1 --> G1
    E2 --> G2
    E3 --> G3
    E4 --> G4
    E5 --> G5
    G1 --> H1
    G2 --> H2
    G3 --> H3
    G4 --> H4
    G5 --> H5
    style E1 fill:#f9f,stroke:#333
    style E2 fill:#f9f,stroke:#333
    style E3 fill:#f9f,stroke:#333
    style E4 fill:#f9f,stroke:#333
    style E5 fill:#f9f,stroke:#333
    style G1 fill:#ccf,stroke:#333
    style G2 fill:#ccf,stroke:#333
    style G3 fill:#ccf,stroke:#333
    style G4 fill:#ccf,stroke:#333
    style G5 fill:#ccf,stroke:#333

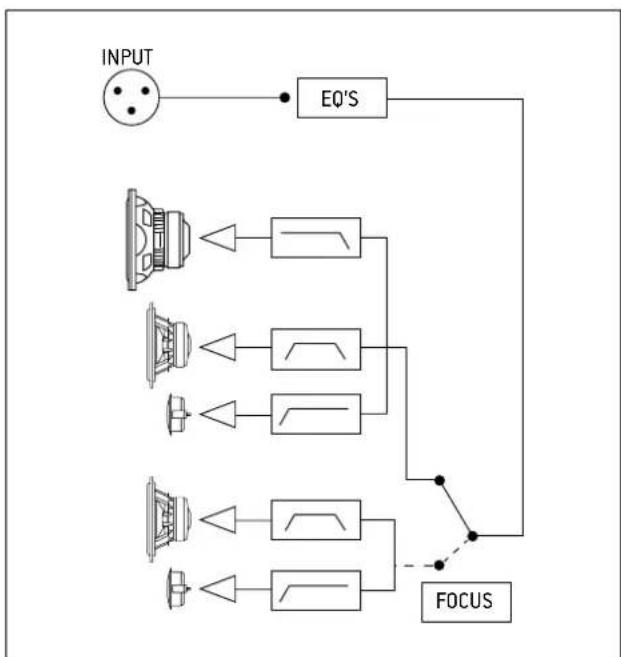

Diagramme mode FOCUS TRI06 Be.

8 - ON/OFF

Le sélecteur ON/OFF permet de mettre les amplificateurs internes sous ou hors tension.

Mise en veille automatique

Les moniteurs TRIO 6 Be sont équipés d'un mode "Veille". Quand vous mettez en marche les moniteurs, le mode "Veille" est actif. Pour le désactiver, envoyez un signal audio au moniteur en montant progressivement le niveau sonore de la source audio. Au bout d'environ 15 minutes sans réception de signal audio, les moniteurs passent automatiquement en mode "Veille". En mode "Veille", la consommation électrique est inférieure à 0,5 W.

Ce réglage par glissière permet de sélectionner la tension en adéquation avec la tension secteur du pays. Deux choix sont offerts : 115 V ou 230 V. Si la tension doit être modifiée, procéder comme suit :

1) Éteignez le moniteur et retirez le câble secteur du moniteur 2) À l'aide d'un tournevis plat, retirez le fusible situé en dessous de la fiche secteur (légende 11).

3) Remplacez le fusible par le type et la valeur appropriés : a. 115 V : fusible de type T, valeur 3,15 A

b. 230 V : fusible de type T, valeur 1,6 A.

4) À l'aide d'un tournevis cruciforme, desserrez légèrement les vis (légende 12) et ôter le cache de protection du sélecteur de tension.

5) Basculez le sélecteur de tension (légende 9) sur la valeur appropriée à l'aide d'un tournevis plat.

6) À l'aide d'un tournevis cruciforme, fixez le cache de protection du sélecteur de tension et resserrez légèrement les vis (légende 12).

7) Rebranchez le câble secteur sur la fiche (légende 10).

8) Mettez le moniteur sous tension à l'aide du switch Power ON/OFF (légende 8).

10 - FICHE Secteur

Connectez le câble d'alimentation fourni à cette embase.

11 - Emplacement fusible

Ici se trouve le fusible permettant de protéger le moniteur. Si besoin le remplacer en suivant la méthodologie expliquée en point N° 9 / Voltage selection.

12 - VIS

Les deux vis protègent l'accès au sélecteur de tension (légende 9)

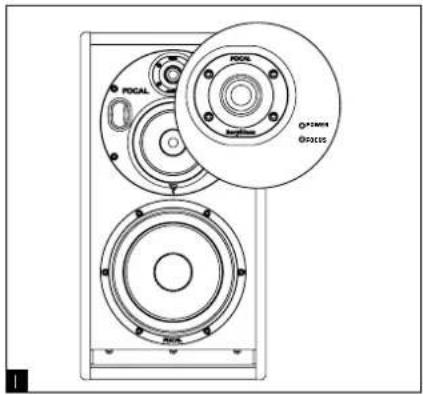

13 - DEL POWER (panneau frontal)

La DEL Power a trois états possibles :

- Éteinte : pas de tension secteur / moniteur en position OFF

- Verte : moniteur sous tension

- Rouge : limiteur activé

14 - DEL FOCUS (panneau frontal)

La DEL FOCUS a trois états possibles :

- Éteinte : le moniteur est en position veille ou actif en mode 3 voies

- Verte : le moniteur est en mode FOCUS

- Rouge : le moniteur est en protection thermique

État de l'enceinte TRI06 Be

Couleur État Solution

DEL POWER Verte Moniteur sous tension -
	Rouge Limiteur activé Diminuer le niveau sonore
DEL FOCUS Éteinte Moniteur en mode 3 voies	activé ou en veilleOU moniteur en veille en mode FOCUS	Envoyer un signal musical pour sortir du mode veilleOUAppuyer sur le footswitch pour passer en mode FOCUS
	Verte Mode FOCUS activé Appuyer sur le footswitch	pour passer en mode 3 voies
	Rouge Protection thermique Diminuer le niveau sonore

Performances

• Réponse en fréquence mode 3 voies 35 Hz - 40 kHz (+/- 3 dB)
	mode 2 voies (Focus) 90 Hz - 20 kHz (+/- 3 dB)
• Niveau SPL maximum	mode 3 voies 115 dB SPL (pic à 1 m)
	mode 2 voies (Focus) 105 dB SPL (pic à 1 m)

Section électronique

• Entrées Type /Impédance	ConnecteursSensibilité	Symétrie électronique / 10 KOhmsXLRAdaptables, +4 dBu ou -10 dBv
• Grave• Médium• Aigu		200 W, class G150 W, class G100 W, class AB
• Alimentation électrique Tension secteur		230 V (fusible T 1,6 A) - 115 V (fusible T 3,5 A)
	Branchement	Cordon secteur CEI amovible
• Visualisations et contrôles Face Arrière	Sélecteur de sensibilité d'entrée (+4 dBu/-10 dBV)Shelving grave (+/- 3 dB de 35 à 250 Hz)Shelving aigu (+/- 3 dB de 4,5 à 40 kHz)EQ fréquences bas-médium(+/- 3 dB à 160 Hz, facteur Q = 1)Entrée FOCUS / Sortie FOCUS
• Indicateur lumineux	Mise sous tension Focus, clipping et mise en sécurité par DEL sur face avant

Transducteurs

• Subwoofer 8W64701	Haut-parleur Focal 20 cm à membrane sandwich composite "W"
• Médium 5W04701	Haut-parleur Focal 13 cm à membrane sandwich composite "W"
• Tweeter TB872,	Tweeter Focal 25 mm à dôme inversé en Béryllium pur

Ébénisterie

• Construction Panneaux de 19 mm et 22 mm avec renforts internes
• Finition Joues Noir Texturé, corps Rouge Texturé
• Dimensions avec 4 plots caoutchouc (HxLxP)	520 x 278 x 360 mm
• Poids 20 kg

• Entradas Tipo / impedancia	ConectoresSensibilidad	Balanceada electrónicamente / 10 kΩXLRAjustable, +4 dBu ó -10 dBv
• Grave• Medios• Agudos		200 W, class G150 W, class G100 W, class AB
• Alimentación eléctrica Tension secteur		230 V (fusible T 1,6 A) - 115 V (fusible T 3,5 A)
	Branchement	Cordon secteur CEI amovible
• Indicadores and controles Face Arrière	Sélecteur de sensibilité d'entrée (+4 dBu/-10 dBV)Shelving grave (+/- 3 dB de 35 à 250 Hz)Shelving aigu (+/- 3 dB de 4,5 à 40 kHz)EQ fréquences bas-médium(+/- 3 dB à 160 Hz, facteur Q = 1)Entrée FOCUS / Sortie FOCUS

• LEDs Mise sous tension Focus, clipping et mise en sécurité par DEL sur face avant

Transductores

État de l'enceinte TRIO6 Be

Couleur État Solution

Il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Pour la validation de la garantie Focal-JMlab, merci de nous retourner la garantie jointe dans les 10 jours ou vous enregistrer directement sur notre site : http://www.focal.com/warranty

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talauière cedex - FRANCE

Modèle : N° de série :

Nom du revendeur ou distributeur : ____

Nom de la société ou du propriétaire : ____

Nom du responsable technique : ____

Votre adresse complète : ____

Prix d'achat : ____

Activité :

□ Studio audio Mastering

□ Autre (merci de préciser) :

Détails de l'installation :

Système d'exploitation :

□ Mac PC

Utilisé comme :

Marque de la console :

Logiciel "direct to disk" :

En cas de renouvellement, quelles étaient vos précédentes enceintes acoustiques ?

Dites en quelques mots pourquoi vous avez choisi Focal...

Vos annotations éventuelles :

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talau dérié cedex - FRANCE

Modèle : Numéro de série :
