Trio6 Be - Monitor FOCAL - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato Trio6 Be FOCAL en formato PDF.
| Tipo de producto | Monitor de estudio activo de 3 vías |
| Marca | Focal |
| Modelo | Trio6 Be |
| Dimensiones (Al x An x Pr) | Aproximadamente 320 x 580 x 400 mm |
| Peso | Aproximadamente 24 kg |
| Alimentación | 220-240 V CA, 50/60 Hz |
| Amplificación | 3 amplificadores de clase AB (total 750 W) |
| Respuesta en frecuencia | 35 Hz - 40 kHz (±3 dB) |
| Respuesta en frecuencia (modo Focus) | 45 Hz - 20 kHz (±3 dB) |
| Tweeter | 1 x 25 mm (1 pulgada) de berilio invertido |
| Altavoz de medios | 1 x 165 mm (6,5 pulgadas) de vidrio/fibra |
| Altavoz de graves | 2 x 210 mm (8 pulgadas) de vidrio/fibra |
| Frecuencias de corte | 250 Hz (modo Focus), 300 Hz / 3 kHz (modo estándar) |
| Entradas de audio | XLR balanceado, RCA no balanceado |
| Funciones principales | Modo Focus (cambio a 2 vías), ajustes de ecualización (Low Shelf, High Shelf), atenuación de entrada, reposo automático |
| Mantenimiento y limpieza | Quite el polvo con un paño suave y seco. Evite cualquier producto químico. |
| Seguridad | No exponer a la humedad, no abrir el aparato. Conectar a un enchufe con conexión a tierra. |
| Piezas de repuesto y reparabilidad | Contacte al soporte de Focal para cualquier reparación. Utilice únicamente piezas originales. |
| Información general | Monitor profesional para estudio. Tweeter de berilio para frecuencias altas precisas. Ideal para mezcla y masterización. |
Preguntas frecuentes - Trio6 Be FOCAL
Preguntas de los usuarios sobre Trio6 Be FOCAL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Monitor en formato PDF gratis! Encuentra tus instrucciones Trio6 Be - FOCAL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Trio6 Be de la marca FOCAL.
MANUAL DE USUARIO Trio6 Be FOCAL
El símbolo del relámpago con punta de flecha, dentro de un triángulo equilátero, alerta al usuario de la presencia de una «tensión peligrosa» sin aislar en el interior del producto, que puede ser de la suficiente magnitud como para constituir un riesgo de descarga eléctrica para las personas.
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, no retire la tapa (ni la cubierta posterior). En el interior no hay piezas utilizables por el usuario. Cualquier reparación deberá ser realizada por personal técnico cualificado.
El signo de exclamación dentro de un triángulo equiláctero alerta al usuario de la existencia de importantes instrucciones sobre funcionamiento y mantenimiento (asistencia) en la documentación que acompaña al equipo.
- Lea las instrucciones.
- Guarde las instrucciones.
- Observe todas las advertencias.
- Siga todas las instrucciones.
- No utilice este equipo cerca del agua.
- Limpie el equipo únicamente con un paño seco.
- No bloquee las aberturas de ventilación. Realice la instalación de acuerdo con las instrucciones del fabricante.
- No instale el equipo cerca de ninguna fuente de calor, tales como radiadores, estufas u otros aparatos que generen calor, incluidos los amplificadores.
- No anule la función de seguridad del conector polarizado o con toma de tierra. El conector polarizado tiene dos patillas, una más ancha que la otra. El conector con toma de tierra tiene dos patillas y una tercera de conexión a tierra. La lámina ancha o tercera patilla son una medida de seguridad. Si no encaja en la base, consulte a un electricista la sustitución de la toma obsoleta.
- El cable de alimentación debe protegerse para que no resulte aplaslado o pellizcado, especialmente en los conectores, bases múltiples y punto de salida del equipo.
- Utilice exclusivamente los accesorios indicados por el fabricante.
- Instale el producto únicamente en el carro, estante, tripode, soporte o mueble que recomiende el fabricante o acompañe al producto. Si utiliza un soporte con ruedas, extreme las precauciones cuando traslade el conjunto para evitar daños en caso de vuelco.
-
Desconecte el equipo durante las tormentas eléctricas y cuando no se vaya a utilizar durante un periodo prolongado.
-
Las tareas de servicio técnico deberán ser realizadas por personal cualificado. Dicha asistencia será precisa cuando la unidad haya resultado dañada de alguna forma, como por ejemplo: cable o conector de alimentación dañados, entrada de líquido o cuerpo extraño en la unidad, exposición a la lluvia o humedad, funcionamiento anómalo o caída del equipo.
- Para evitar posibles riesgos, no utilice accesorios que no hayan sido recomendados por el fabricante.
- Este producto deberá alimentarse únicamente con el suministro indicado en el etiquetado. Si no está seguro del tipo de suministro de su hogar, consulte al distribuidor del equipo o a su compañía eléctrica. En el caso de los productos concebidos para funcionar con pilas u otras fuentes de alimentación, consulte las instrucciones de uso.
- Si se conecta una antena exterior o sistema de cable al equipo, compruebe que disponen de puesta a tierra como protección contra subidas de tensión y cargas estáticas acumuladas. El Artículo 810 del National Electrical Code, ANSI/NFPA 70, ofrece información sobre la correcta conexión a tierra del poste y la estructura de soporte, la conexión a tierra del cable de entrada a una unidad de descarga de antena, el tamaño de los conductores de tierra, la situación de la unidad de descarga de antena, la conexión a los electrodos de toma de tierra, y los requisitos del electrodo de toma de tierra.
-
Un sistema de antena exterior no deberá instalarse en la proximidad de tendidos eléctricos aéreos ni de otros circuitos de iluminación o corriente, ni en lugares en los que pueda interferir con dichas líneas de tensión o circuitos. Cuando instale un sistema de antena exterior, extreme las precauciones para evitar el contacto con las líneas o circuitos eléctricos, ya que podría tener consecuencias fatales.a
-
No sobrecargue las tomas murales, cables alargadores o bases múltiples, y así evitará posibles riesgos de incendio o descarga eléctrica.
- No introduzca objetos de ninguna clase en el equipo a través de sus aberturas, ya que podrían hacer contacto con puntos de tensión peligrosos o cortocircuitar piezas, con el consiguiente riesgo de incendio o descarga eléctrica.
No permita que se derrame ninguna clase de líquido sobre el equipo. - No intente realizar tareas de asistencia técnica por su cuenta, toda vez que la apertura o retirada de las cubiertas podría entrañar riesgos de exposición a tensiones peligrosos o de otra naturaleza.
Cualquier tarea de servicio técnico deberá ser realizada por personal cualificado. - En caso de que se necesiten piezas de repuesto, asegúrese de que el técnico de servicio utiliza recambios especificados por el fabricante o de las mismas características que la pieza original. Los recambios sin autorización pueden ocasionar riesgos de incendio o descarga eléctrica, entre otros.
- Tras completar cualquier tarea de servicio o reparación en este producto, solicite al técnico que efectúe las comprobaciones de seguridad necesarias para determinar que el producto se encuentra en perfecto estado de funcionamiento.
- El producto se montará en pared o techo únicamente siguiendo las recomendaciones del fabricante.
El Trioó puede utilizar un altavoz de agudos equipado con una cúpula de berilio, permitiendo un rango de frecuencias que se extiende más allá de 40 kHz. En su forma sólida, berilio es inofensivo. Sin embargo, debido a su naturaleza, se deben observar ciertas precauciones especiales para evitar la exposición a riesgos innecesarios:
- Por ningún motivo la cúpula berilio ser sometido a ninguna forma de acción abrasiva. Para asegurar que ningún daño accidental a la cúpula del tweeter se aconseja sustituir cuidadosamente las tapas de protección mientras no esté en uso.
- En el caso poco probable de daños a la cúpula, de cualquier forma, una amplia trozo de cinta adhesiva debe utilizarse inmediatamente para sellar toda la superficie frontal del altavoz de agudos. La cubierta protectora debe entonces ser reemplazado y también grabó firmemente en su lugar. A continuación, debe informar al distribuidor donde adquirió el producto para que el tweeter puede ser removido por un profesional y devuelto al distribuidor de productos para el reemplazo.
- Si el domo se rompe de alguna manera dando lugar a partículas sueltas de berilio, éstos se deben recoger con cuidado con el uso de una cinta adhesiva y se sellan en una bolsa zip-top que ser devuelto con el tweeter.
Para más información, póngase en contacto focal-JMlab directamente: beryllium@focal.com
CN
Gracias por elegir sistemas de altavoces de Focal. Nos complace compartir con usted nuestra filosofía: "The Spirit of Sound". Estos altavoces de alta tecnología se benefician de los desarrollos más recientes de Focal en diseño de transductores para estudios y profesionales del audio. Con el objetivo de que disfrute al máximo de las prestaciones de los equipos le recomendamos lea este manual detenodamente y conserve el mismo para futuras consultas.
CN
Le rogamos que valide la garantía de sus productos Focal-JMlab rellenando el formulario incluido y enviándolo a Focal durante los diez días posteriores a la compra o directamente en nuestro sitio web: http://www.focal.com/warranty
Condiciones de garantía
Le rogamos que contacte con su distribuidor Focal si tiene cualquier incidencia con su producto.
La garantía en Francia para los productos Focal es de 2 años a partir de la fecha de compra, y no es transferible en caso de reventa. En el caso de que un producto fuera defectuoso, el mismo debe ser enviado al distribuidor en su embalaje original y con portes a cargo del usuario, con el fin que el distribuidor pueda determinar la naturaleza del fallo. Si el producto se encuentra en garantía, el mismo será reparado o sustituido por otro, y devuelto al usuario con portes pagados. Si el producto no está en garantía, el usuario recibirá una estimación del coste de reparación antes de realizar cualquier arreglo.
La garantía no cubre daños causados por un uso inapropiado o un cableado incorrecto (que pudiera derivar en bobinas quemadas, por ejemplo).
Fuera de Francia, los productos Focal están cubiertos por la garantía que dan los distribuidores, en cumplimiento de la normativa vigente en cada país.
Contenidos del paquete
Cada monitor se suministra con los siguientes elementos (además de este manual):
- 1 cable de alimentación eléctrica (toma de corriente)
- 4 pies de goma
• 1 llave Allen del n° 4 - 1 tarjeta de garantía
- 2 rejillas de protección
Compruebe que no falta ninguno de estos elementos, y saque todos los accesorios de la caja. Para evitar daños al sacar el producto de la caja, recomendamos proceder de la siguiente manera: abra totalmente la caja, desplegando por completo hacia los lados las alas de cartón abatibles. Después, retirar la protección de poliestireno. Levante el monitor cuidadosamente para sacarlo de la caja. Inspeccione el exterior para detectar cualquier posible daño. Si hay signos de daños, contacte con el transportista y el establecimiento que le ha suministrado el producto. Es importante conservar el embalaje para para su posible uso en el futuro.
Recomendaciones
Queremos hacer un marcado hincapié en el hecho de que este equipamiento es capaz de generar elevados niveles de presión sonora, especialmente en configuraciones 5.1. Dado que los niveles de distorsión se mantienen bajos incluso con volumen elevado, y dado que no aparece fatiga auditiva, no siempre es fácil darse cuenta de lo elevada que es dicha presión sonora. Recuerde que la exposición a volúmenes elevados durante largos periodos de tiempo puede ser causa de pérdida de capacidad auditiva permanente.
Guía de configuración rápida:
- En primer lugar, compruebe que los monitores y todas las fuentes de audio (tales como la mesa de mezclas) están apagados, y que todos los controles situados en la parte posterior de los monitores están colocados a 0 (cero).
- Conecte la señal de audio desde la fuente hacia los monitores usando la entrada XLR.
- Compruebe que el voltaje seleccionado corresponde con el de la red eléctrica local. Compruebe el fusible y sustitúyalo por uno de voltaje adecuado si fuera necesario. El amperaje del fusible depende del voltaje (vea las características del fusible en la tabla de características). Estos monitores siempre deben conectarse a tierra, haciendo uso del cable eléctrico suministrado. Ver página 39 para más información.
- Active la fuente de audio y compruebe que su volumen de salida está ajustado a -∞ o bien a un volumen muy bajo.
- Encienda ahora sus monitores. En este momento los monitores están en modo "Standby".
- Suba el volumen de salida de la fuente de audio hasta que la señal sea detectada por los monitores, lo cual hará que los mismos se activen de forma automática.
Después de haber encendido los monitores, y una vez que el modo de Standby (reposo) automático ha sido desactivado (ver página 39 para más información sobre dicho modo), el circuito automático de detección de señal presente en los monitores pasará del estado "Standby" a "On" después de pocos segundos.
- Una vez que haya terminado de grabar, mezclar o masterizar, recomendamos apagar su equipamiento de la siguiente manera:
a. Apague los monitores
b. Apague las fuentes de audio

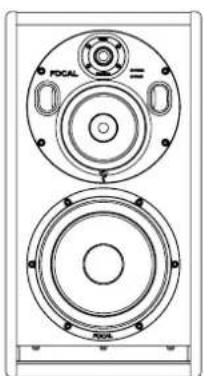

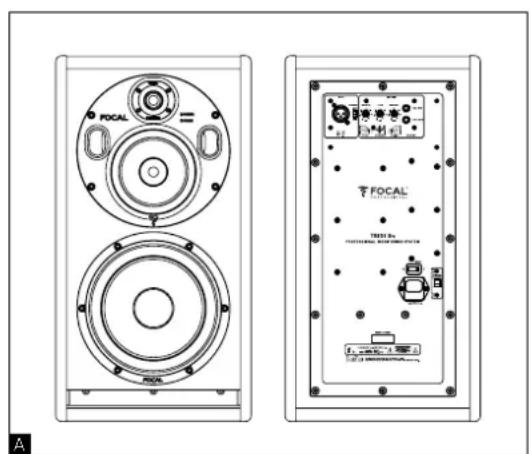

TRI06 Be
TRI06 Be es un sistema de monitorización de campo cercano con dos monitores en un mismo recinto. TRIO6 Be está compuesto por un subwoofer de 8 pulgadas en material compuesto en "sándwich" de tipo "W"; un woofer de 5 pulgadas en material compuesto en "sándwich" de tipo "W"; un tweeter de cúpula invertida de 1" en berilio puro.
En el modo de 3 vías, el monitor tiene una respuesta de frecuencia de 35 Hz a 40 kHz (+/- 3 dB) y de 40 Hz a 20 kHz (+/- 1 dB). En modo de 2 vías, únicamente el woofer de 5 pulgadas y el tweeter están activos. En modo de 2 vías el monitor tiene una respuesta de frecuencia de 90 Hz a 20 kHz (+/- 3 dB). Este modo es muy eficaz a la hora de comprobar la calidad de las mezclas cuando las mismas son transferidas a sistemas con una respuesta pobre o limitada en frecuencias graves. La transición de un modo a otro se controla con un conmutador de pedal.
El monitor TRI06 Be está equipado con tres amplificadores internos:
1 x 200 W para el subwoofer de 8 pulgadas
1 x 150 W para el woofer de 5 pulgadas
1x 100 W para el tweeter de 1 pulgada
Instalación
Alimentación eléctrica
Sus productos deben estar conectados a tierra mediante el uso del cable suministrado.
Posicionamiento
Los monitores TR106 Be están indicados para la monitorización profesional de campo cercano, con el oyente situado a una distancia de 1 a 3 metros (3.2 a 9.8 pies) Si el espacio es suficiente, pueden ser colocados sin problema sobre una mesa de mezclas. Pueden también ser colocados sobre soportes específicos. Sea cual sea la posición elegida, es muy recomendable que el tweeter quede situado a la misma altura que los oídos de los oyentes.

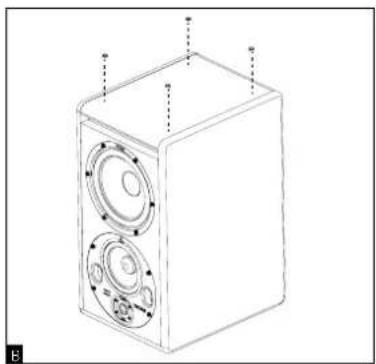

Colocación de los pies de goma
Cada monitor TRI06 Be se suministra con 4 pies de goma, que evitan la transmisión de vibraciones a la mesa de mezclas o soporte. Recomendamos situar los pies de goma separados entre sí tanto como sea posible (siempre en concordancia con el tamaño del soporte) (fig. B).
Orientación del módulo de medios/agudos
El módulo de medios/agudos en el monitor TRI06 Be puede rotar 360°, en movimientos de 90°. Esto permite al usuario ajustar el monitor a sus necesidades de trabajo y a las características del entorno.

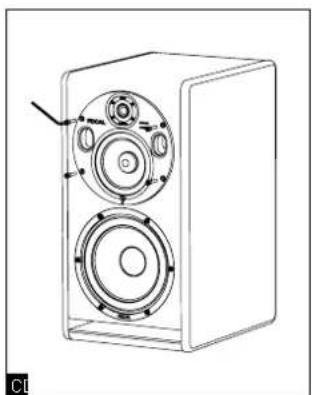

Procedimiento para rotar el módulo de medios/agudos
1) Mantenga la rejilla protectora sobre el tweeter para mantenerlo protegido durante esta maniobra.
2) Sacar los 4 tornillos usando la llave Allen n° 4 (fig. C)
3) Extraer el módulo 10 cm e inclinarlo al mismo tiempo (fig. D).
4) Usando las salidas de ventilación, rotar el módulo hasta colocarlo en la posición deseada. Comprobar que los pines de retención están en línea con los orificios del módulo, para asegurar la perfecta colocación de los tornillos (fig. E).
5) Inserte los tornillos y asegúrelos.
6) El monitor está listo para su uso.

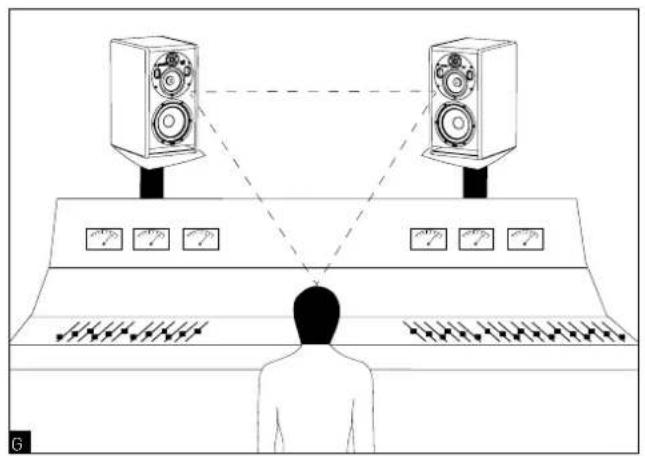

Posicionamiento estéreo
Recomendamos colocar los monitores de manera que formen un triángulo equilátero en el área de escucha. El oyente debe estar en una de las esquinas del triángulo y los dos monitores deben estar en las esquinas izquierda y derecha, respectivamente (fig. 6). El tweeter de berilio puro de cúpula invertida tiene una gran ventaja: su muy baja directividad. Cuando se usan los monitores a un distancia inferior a 1,5 metros (5 pies), es muy recomendable ampliar la imagen estéreo incrementando la distancia entre los dos monitores (tomando como referencia la distancia de tweeter a tweeter), de 1.8 m a 2 m (6 a 6.5 pies) de modo que la imagen estéreo siga siendo precisa. Si es necesario, colocar los tweeters en la parte exterior para ampliar la imagen estéreo.
Posicionamiento multicanal
Cuando se usa una configuración 5.1, recomendamos situar los monitores en torno al oyente, todos a la misma distancia del punto de escucha. Coloque el canal central a 0°, el canal frontal derecho a 30°, el canal posterior derecho a 110°, el canal posterior izquierdo a 250° y el canal frontal izquierdo a 330° (fig. H).
Tiempo de acondicionamiento
Los transductores empleados en los monitores TRI06 Be son complejos elementos electromecánicos que requieren un periodo de acondicionamiento (breaking-in) para ofrecer su mejor rendimiento y aclimatarse a la temperatura y humedad del entorno. La duración de este periodo de aclimatación depende de diversos factores, y en ocasiones puede durar varias semanas. Evite trabajar con volúmenes elevados durante las primeras horas de uso. Con el fin de hacer este periodo de tiempo lo más corto posible, recomendamos dejar los monitores funcionando aproximadamente veinte horas a volumen moderado, con programas musicales que tengan un buen contenido de bajas frecuencias. Una vez que las características de los transductores se han optimizado, usted podrá disfrutar de todo el rendimiento de sus productos Focal.

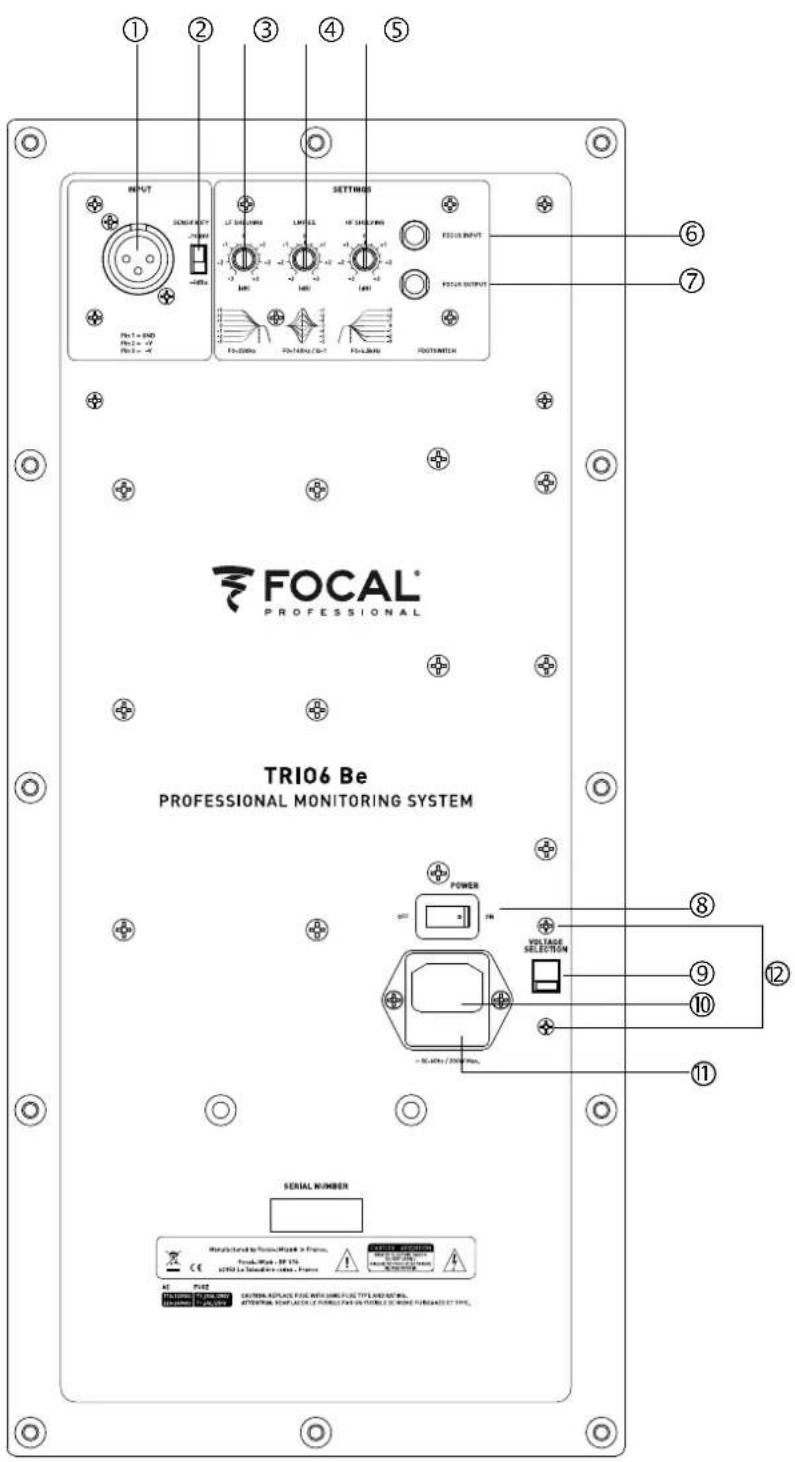

Ajustes y conexiones
1 -ENTRADA
El conector XLR permite conectar una fuente con señal balanceada, y tiene un conexionado estándar:
Pin 1 = masa (maya del cable)
Pin 2 = señal en fase (también conocido como "caliente")
Pin 3 = señal en fase invertida (también conocido como "frío")
2 - SENSIBILIDAD DE ENTRADA
Este selector permite ajustar la sensibilidad de entrada de los monitores de acuerdo a la fuente (sistema de mezcla, tarjeta de sonido, etc.). Si la fuente transmite una señal de audio a través de una conexión no balanceada, ajuste la sensibilidad del monitor a -10 dBV. Si la señal se transmite a través de una línea balanceada, ajuste la sensibilidad del monitor a +4 dBu.

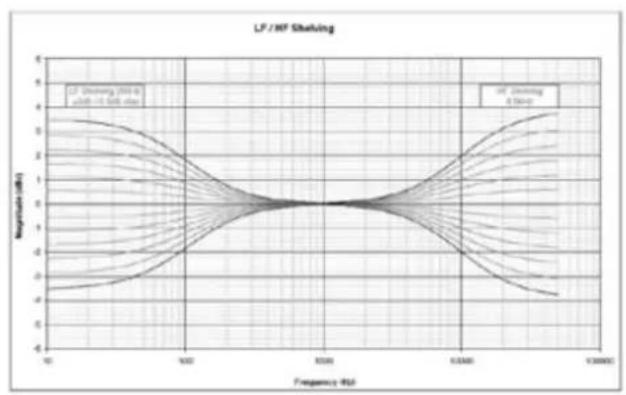

3 - LF SHELVING (SENSIBILIDAD EN BAJAS FRECUENCIAS)
El potenciómetro LF SHELVING permite activar o desactivar la corrección de volumen por debajo de 250 Hz. Recomendamos situar el potenciómetro LF SHELVING a +2 dB cuando la acústica de la sala atenúa de forma natural dichas frecuencias. Recomendamos situar el potenciómetro LF SHELVING a 0 cuando la acústica de la sala es neutral. Recomendamos situar el potenciómetro LF SHELVING a -2 dB cuando los monitores están situados cerca de una pared o esquina.

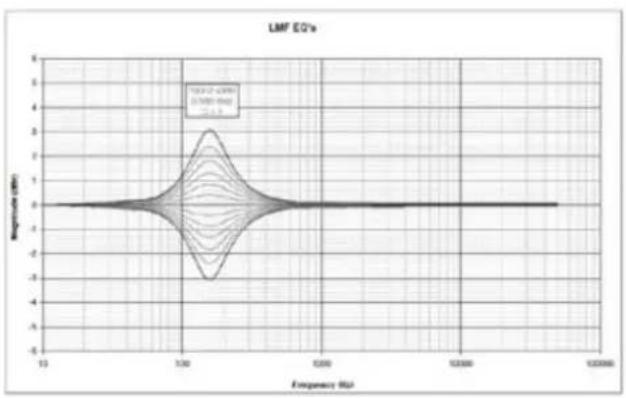

4 - LMF EQ (ECUALIZADOR EN FRECUENCIAS GRAVES/MEDIAS)
Este potenciómetro permite ajustar el nivel de frecuencias graves/medias. La frecuencia central es de 160 Hz y el factor Q es 1. Las correcciones se hacen en un rango de +/- 3 dB. Esta corrección también es de utilidad si los monitores están situados en la parte superior de una mesa de mezclas. Activar esta función permite reducir las reflexiones causadas por la propia mesa de mezclas.
5 - HF SHELVING (SENSIBILIDAD EN ALTAS FRECUENCIAS)
El potenciómetro HF SHELVING permite activar o desactivar la corrección de volumen por encima de 4.5 kHz. Recomendamos situar el potenciómetro HF SHELVING a +2 dB cuando la acústica de la sala atenúa de forma neutral dichas frecuencias (entorno "apagado"). Recomendamos situar el potenciómetro LF SHELVING a 0 cuando la acústica de la sala es neutral. Recomendamos situar el potenciómetro LF SHELVING a -2 dB ó -3 dB cuando la acústica de la sala enfatiza de manera natural dichas frecuencias (entorno "brillante").
line
| Frequency (Hz) | Response (dBm) | | -------------- | -------------- | | 13 | 0 | | 1.00 | 2 | | 1.000 | 0 | | 1.0000 | 0 | | 1.00000 | 0 |
line
| Frequency (Hz) | Magnitude (dB) | | -------------- | -------------- | | 10 | -4.0 | | 500 | 0.0 | | 1000 | 1.0 | | 2000 | 0.0 | | 5000 | -4.0 | | 10000 | 0.0 |
Esta entrada permite conectar un conmutador de pedal o recibir la salida OUTPUT de modo FOCUS de un monitor TRI06 Be.

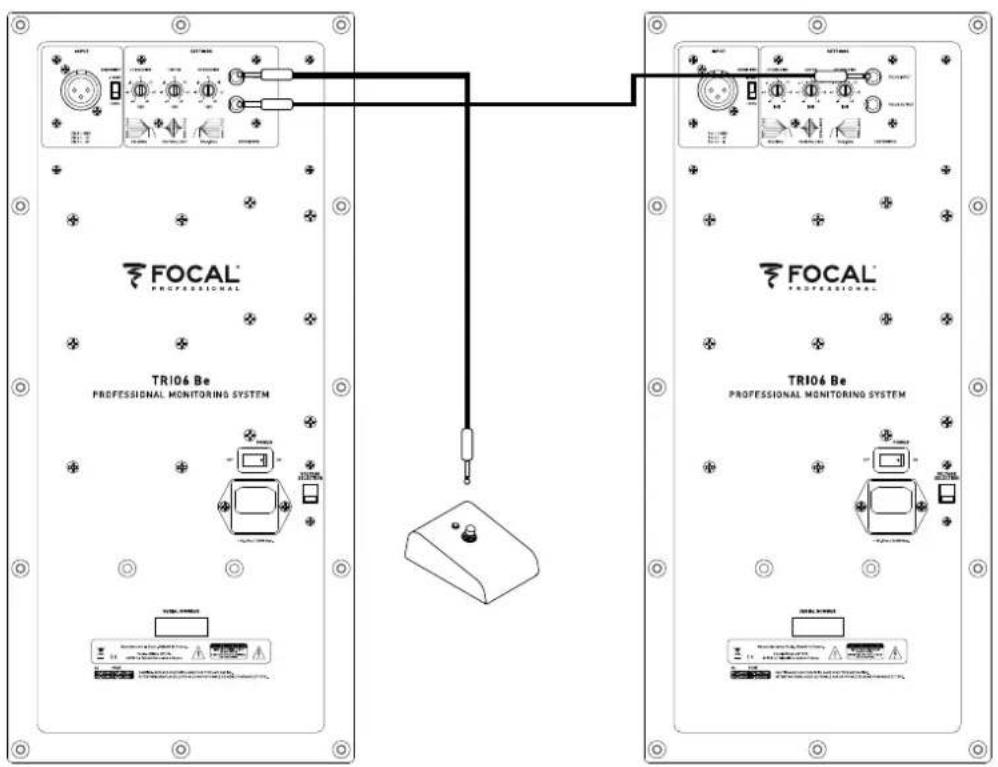

7 - SALIDA
Esta salida es para conectar un monitor TRI06 Be a otro monitor TRI06 Be.
Asegúrese de emplear un cable de instrumento con conectores jack mono de 6.35 mm en cada extremo para conectar el conmutador de pedal al monitor TRI06 Be, y para interconectar dos monitores TRI06 Be.
E1["Speaker 1"]
E2["Speaker 2"]
E3["Speaker 3"]
E4["Speaker 4"]
E5["Speaker 5"]
end
E1 --> G1
E2 --> G2
E3 --> G3
E4 --> G4
E5 --> G5
G1 --> H1
G2 --> H2
G3 --> H3
G4 --> H4
G5 --> H5
style E1 fill:#f9f,stroke:#333
style E2 fill:#f9f,stroke:#333
style E3 fill:#f9f,stroke:#333
style E4 fill:#f9f,stroke:#333
style E5 fill:#f9f,stroke:#333
style G1 fill:#ccf,stroke:#333
style G2 fill:#ccf,stroke:#333
style G3 fill:#ccf,stroke:#333
style G4 fill:#ccf,stroke:#333
style G5 fill:#ccf,stroke:#333

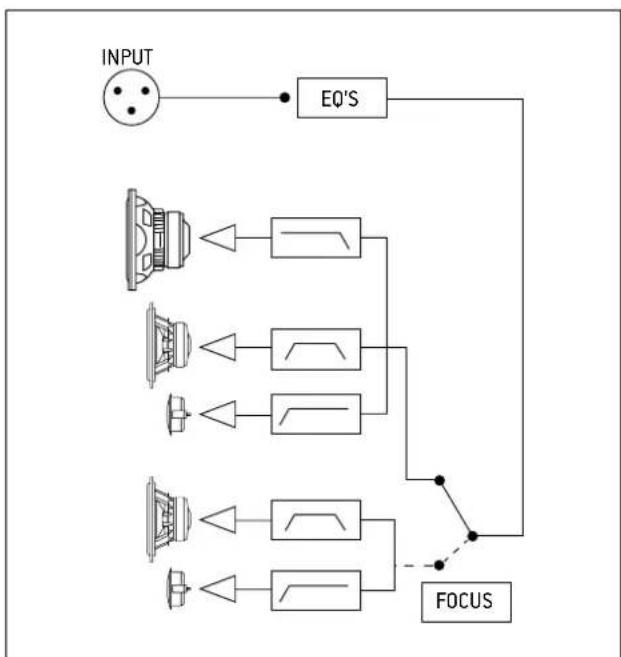

Diagrama de modo FOCUS de los monitores TRI06 Be.
8 - ON/OFF
El interruptor ON/OFF permite activar y desactivar los amplificadores internos.
Modo Standby automático
Los monitores TRI06 Be cuentan con un modo "Standby" (reposo). Cuando usted activa sus monitores, estos permanecen en modo "Standby". Para pasar del modo "Standby" al modo "On", envíe una señal de audio al monitor y suba el volumen de la fuente de manera gradual, hasta que se produzca su activación. Después de 15 minutos sin una señal de audio, los monitores vuelven automáticamente al modo "Standby". Cuando el modo "Standby" se encuentra activo, el consumo eléctrico es inferior a 0.5 W.
9 - SELECCIÓN DE VOLTAJE
El conmutador deslizante le permite cambiar el ajuste de voltaje en función de la red eléctrica de su país de residencia. Hay dos opciones: 115 V ó 230 V. Para cambiar el voltaje proceda de la siguiente forma:
1) Apache el monitor y desconecte el cable eléctrico.
2) Con un destornillador de cabeza plana, retire el fusible situado bajo la tapa junto al conector de corriente (11).
3) Sustituya el fusible por otro con los valores apropiados:
a. 115V: fusible clase T de 3.15 A
b. 230V: fusible clase T de 1.6 A
4) Usando un destornillador Phillips, afloje los tornillos ligeramente (12), y retire la tapa protectora del selector de voltaje.
5) Coloque el selector (9) en el valor apropiado con la ayuda de un destornillador de cabeza plana.
6) Con un destornillador Phillips, coloque la tapa protectora del selector de voltaje nuevamente en su sitio y apriete los tornillos ligeramente (12).
7) Vuelva a conectar el cable eléctrico (10).
8) Vuelva a activar el monitor usando el conmutador Power ON/OFF (8).
10 - TOMA DE CORRIENTE
Conecte a la toma de corriente el cable de alimentación suministrado.
11 - COLOCACIÓN DEL FUSIBLE
Aquí es donde el fusible está colocado, con el fin de proteger el monitor. Si es necesario, sustituya el fusible siguiendo los pasos descritos en la sección 9 - SELECCIÓN DE VOLTAJE.
12 - TORNILLOS
El selector de voltaje está protegido por dos tornillos (9).

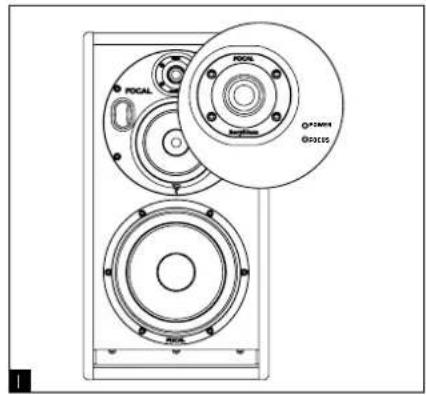

13 - LED INDICADOR DE ACTIVIDAD (panel frontal)
Hay tres estados posibles para este LED indicador de actividad:
- Apagado: no hay alimentación/monitor apagado
- Verde: monitor en funcionamiento
- Rojo: el limitador está activado
14 - LED INDICADOR DE MODO FOCUS (panel frontal)
Hay tres posibles estados para el LED indicador de modo FOCUS:
- Apagado: el monitor está en modo standby o en modo de 3 vías
- Verde: el monitor está en modo FOCUS
- Rojo: la protección térmica del monitor se ha activado
Estado del monitor TRI06 Be
| LED de ACTIVIDAD iluminado en verde Monitor ON - | ||
| Iluminado en rojo El limitador está activo Reduzca el volumen | ||
| LED de MODO FOCUS | OFF El monitor está en modo de 3 vías o standby, O está en standby en modo FOCUS | Envíe una señal de audio para activar el monitorOPresione el pedal para activar el modo FOCUS |
| iluminado en verde Modo FOCUS activado Presione el pedal para activar el modo de 3 vías | ||
| Iluminado en rojo Protección térmica Reduzca el volumen | ||
Características
| • Respuesta de frecuencia modo 3 vías 35 Hz - 40 kHz (+/- 3 dB) | |
| modo 2 vías (Focus) 90 Hz - 20 kHz (+/- 3 dB) | |
| • SPL máximo | modo 3 vías 115 dB SPL (pico a 1 m) |
| modo 2 vías (Focus) 105 dB SPL (pico a 1 m) | |
Electrónica
| Subwoofer 8W64701 | Altavoz Focal de 8" con cono compuesto en "sándwich" W |
| Medios 5W04701 | Altavoz Focal de 5" con cono compuesto en "sándwich" W |
| Tweeter TB872 | Tweeter Focal de Berilio puro en cúpula invertida |
Recinto
| • Estructura Paneles reforzados de 19 mm y 22 mm (0.74 pulgadas y 0.86 pulgadas) | |
| • Acabado Paneles laterales negros, cuerpo rojo | |
| • Dimensiones, incluyendo los 4 pies de goma (Alto x Ancho x Profundo) | 520 x 278 x 360 mm (20.5 x 10.5 x 14 pulgadas) |
| • Peso 20 kg (44 libras) | |
설치
