Trio11 Be - Монитор FOCAL - Бесплатное руководство пользователя

Тип продукта	Профессиональный студийный монитор 3-полосный / 2-полосный (Focus)
Бренд	Focal
Модель	Trio11 Be
Габариты (ВхШхГ)	635 x 345 x 450 мм
Вес	37,3 кг
Питание	230 В / 115 В, выбирается переключателем; предохранитель T 1,6 A (230 В) или T 3,5 A (115 В)
Встроенное усиление	Сабвуфер 300 Вт класс G, среднечастотник 150 Вт класс G, твитер 100 Вт класс AB
Частотный диапазон (3-полосный режим)	30 Гц - 40 кГц (±3 дБ); 40 Гц - 20 кГц (±1 дБ)
Частотный диапазон (режим Focus 2-полосный)	90 Гц - 20 кГц (±3 дБ)
Максимальный SPL	118 дБ SPL пик на 1 м (3-полосный); 105 дБ SPL пик на 1 м (Focus)
Излучатели	Сабвуфер 10" (25 см), мембрана из композитного сэндвича «W»; среднечастотник 5" (13 см), мембрана из композитного сэндвича «W»; твитер 1" (25 мм) с инвертированным куполом из чистого бериллия с защитной решеткой
Аудиовход	Симметричный XLR, импеданс 10 кОм, чувствительность переключаемая +4 дБн или -10 дБВ
Настройки эквалайзера	LF Shelving (35-250 Гц, ±3 дБ); LMF EQ (160 Гц, Q=1, ±3 дБ); HF Shelving (4,5-40 кГц, ±3 дБ)
Режим Focus	Активируется через ножной переключатель (джек 6,35 мм); переход в 2-полосный режим (среднечастотник + твитер)
Автоматическое ожидание	Функция включается/отключается; переход в режим ожидания через ~15 мин без сигнала; потребление <0,5 Вт в режиме ожидания
Безопасность	Бериллиевый твитер: не прикасайтесь к куполу; при повреждении накройте прилагаемой клейкой лентой и обратитесь к продавцу; обязательно заземление; тепловая защита и ограничитель
Ориентация панели СЧ/твитер	Поворот на 360° с шагом 90°; требуется снятие 4 винтов (шестигранник №4) и повторная установка
Чистка	Только сухой тканью
Комплект поставки	1 кабель питания, 4 резиновые ножки, 1 шестигранный ключ №4, 2 защитные решетки, гарантийный талон, руководство
Гарантия	2 года (Франция); возможна регистрация на www.focal.com/garantie
Запасные части и ремонтопригодность	Твитер и излучатели заменяются только квалифицированным специалистом; нет деталей, ремонтируемых пользователем

Часто задаваемые вопросы - Trio11 Be FOCAL

Как подключить монитор Trio11 Be?

Перед подключением убедитесь, что монитор и источник звука выключены. Подключите аудиосигнал через вход XLR (симметричный). Вставьте прилагаемый кабель питания в розетку, предварительно проверив напряжение (115 В или 230 В) с помощью переключателя. Включите источник на низкой громкости, затем включите монитор. При поступлении аудиосигнала монитор выйдет из режима ожидания.

Как настроить эквалайзеры (LF Shelving, LMF EQ, HF Shelving)?

Используйте LF Shelving для коррекции низких частот в зависимости от акустики (0 дБ нейтрально, +2 дБ при ослаблении, -2 дБ вблизи стены). LMF EQ на 160 Гц (Q=1) корректирует отражения от пульта (регулировка ±3 дБ). HF Shelving регулирует высокие частоты от 4,5 кГц (+2 дБ в мягкой среде, 0 нейтрально, -2/-3 дБ в яркой среде).

Что делать, если купол бериллиевого твитера поврежден?

Не прикасайтесь к куполу. Немедленно накройте его защитной клейкой лентой, прилагаемой в упаковке. Свяжитесь с продавцом для замены квалифицированным специалистом. Если купол разбит, соберите частицы липкой лентой, поместите в герметичный пакет и верните продавцу вместе с монитором.

Как использовать режим Focus?

Режим Focus отключает сабвуфер для двухполосного прослушивания (СЧ + твитер). Подключите ножной переключатель (footswitch) к входу FOCUS (джек 6,35 мм). Нажимайте на педаль для переключения между 3-полосным режимом и режимом Focus. Вы также можете соединить два Trio11 Be последовательно через выходы FOCUS.

Как отключить режим автоматического ожидания?

Режим автоматического ожидания включен по умолчанию (положение ENABLE). Чтобы отключить, переведите переключатель AUTO STAND-BY в положение DISABLE на задней панели монитора. В положении DISABLE монитор остается включенным, пока переключатель ON/OFF находится в положении ON.

Какое рекомендуемое расположение для стереопрослушивания?

Разместите мониторы так, чтобы они образовывали равносторонний треугольник с точкой прослушивания. Идеальное расстояние — от 1,5 до 4 м. Твитер должен быть на уровне ушей. Если расстояние прослушивания менее 1,5 м, раздвиньте мониторы на 1,8–2 м (от твитера до твитера) для расширения стереокартины.

Как выполнить прогрев излучателей?

Новые излучатели требуют периода прогрева. В первые часы избегайте высоких уровней громкости. Эксплуатируйте монитор в течение примерно двадцати часов на средней громкости с музыкальными программами, богатыми низкими частотами. Оптимальные характеристики будут достигнуты через несколько недель в зависимости от условий окружающей среды.

Что означают светодиоды на передней панели?

СВЕТОДИОД POWER: зеленый (монитор включен), красный (включен лимитер, уменьшите громкость). СВЕТОДИОД FOCUS: выключен (3-полосный режим или ожидание), зеленый (режим Focus активен), красный (тепловая защита, уменьшите громкость).

Как заменить предохранитель?

Выключите монитор и отключите сетевой кабель. Извлеките предохранитель, расположенный под вилкой питания, с помощью плоской отвертки. Замените на предохранитель типа T: 3,15 A для 115 В, 1,6 A для 230 В. Затем с помощью крестовой отвертки откройте доступ к переключателю напряжения и проверьте настройку перед закрытием.

Как ориентировать панель СЧ/твитер?

Снимите 4 винта панели с помощью шестигранного ключа №4. Выдвиньте панель примерно на 10 см, наклонив ее. Поверните до нужного положения (с шагом 90°). Установите рупор обратно, совместив крепежные вставки, затем затяните винты крест-накрест в два этапа: сначала с легким усилием, затем с большим.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Trio11 Be FOCAL

В комплект поставки акустической системы Trio11 Ве входит твитер с инвертированным куполом из чистого бериллия, обеспечивающий расширение диапазона частот до 40 кГц. В твердой форме этот материал безвреден. Тем не менее во избежание ненужных рисков следует соблюдать некоторые меры предосторожности.

• Не допускается контакт бериллиевого твитера с абразивным материалом.
• В случае повреждения бериллиевого твитера следует незамедлительно обмотать его поверхность защитной клейкой лентой, включенной в комплект поставки. Лента находится в пластиковом пакете вместе с инструкцией к твитеру с инвертированным куполом из чистого бериллия. Обратитесь к дистрибьютору для демонтажа и замены твитера квалифицированным сервисным центром.
• В случае повреждения купола следует тщательно собрать все частицы бериллия с помощью клейкой ленты и поместить в герметичный пластиковый пакет, который должен быть передан дистрибьютору вместе с акустическим устройством.

Для получения дополнительной информации см. руководство по технике безопасности, включенное в комплект поставки.

Вопросы также могут направляться производителю по следующему адресу:

[e-mail]

Благодарим за выбор акустической системы Focal и за поддержку нашей философии Listen Beyond. В основе производства этой высокотехнологичной акустической системы лежат новейшие разработки компании Focal в области студийных и профессиональных громкоговорителей. Для того чтобы в полной мере использовать все возможности изделия, ознакомьтесь с настоящей инструкцией и сохраните ее для использования в будущем.

ОЗНАКОМЬТЕСЬ С ИНСТРУКЦИЕЙ ДО ЭКСПЛУАТАЦИИ УСТРОЙСТВА! ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ!

	CAUTIONRISK OF ELECTRIC SHOCKDO NOT OPEN
Изображение молнии со стрелкой на конце, заключенное в равносторонний треугольник, указывает на высокое напряжение внутри корпуса устройства, представляющее опасность поражения электрическим током.	Внимание: Во избежание поражения электрическим током не снимайте крышку корпуса (или заднюю панель) данного устройства. Внутри устройства отсутствуют детали, требующие технического обслуживания. По вопросам технического обслуживания или ремонта следует обращаться к квалифицированным специалистам.	Восклицательный знак, заключенный в равнобедренный треугольник, указывает на важные инструкции по эксплуатации и обслуживанию устройства.
1. Ознакомьтесь с данными инструкциями.2. Сохраните данные инструкции.3. Обратите внимание на все предупреждения.4. Соблюдайте все инструкции.5. Риск поражения электрическим током.Запрещается открывать корпус устройства.Запрещается подвергать устройство воздействию воды или влажности.6. Для наружной очистки следует использовать только сухую ткань.7. Запрещается перекрывать вентиляционные отверстия устройства.Монтаж устройства должен осуществляться в соответствии с инструкциями производителя. Для обеспечения надлежащей вентиляции устройства следует оставить зазор по периметру устройства не менее 5 см.8. Запрещается устанавливать устройство вблизи источников тепла, например, радиаторов, печей, отопительных приборов или любых других генерирующих тепло устройств (включая усиители).9. Соблюдайте инструкции по технике безопасности, относящиеся к сетевому шнуру электропитания. Данное изделие относится к устройствам класса 1. Подключение устройства к сети допускается исключительно с помощью вилки с заземлением, входящей в комплект поставки. Устройство должно подключаться к сетевой розетке с заземлением.10. Не допускайте механическое повреждение шнура электропитания: запрещается наступать на шнур электропитания, допускать его сдавливание или защемление. Соблюдайте осторожность при обращении с вилкой и шнуром электропитания.11. Допускается использовать только рекомендованные производителем дополнительные приспособления и аксессуары.	12. Допускается использовать только те подъемно-транспортные механизмы, штативы, стойки, кронштейны или столы, которые рекомендованы производителем или продаются вместе с устройством.Следует соблюдать особую осторожность при транспортировке устройства на тележке: существует опасность получения травм в результате ее опрокидывания.13. Устройство должно быть отключено от сети электропитания во время грозы, а также если оно не используется в течение длительного времени.14. Все работы по техническому обслуживанию должны выполняться квалифицированными специалистами. Техническое обслуживание необходимо в случае любых повреждений устройства, например, при повреждении кабеля или вилки питания, при попадании жидкости или посторонних предметов внутрь устройства, при нахождении устройства под дождем или в условиях повышенной влажности, в случае нарушения рабочих параметров или падения устройства.15. Данное устройство должно подключаться только к тому источнику питания, тип которого указан на этикетке устройства. В случае возникновения сомнений относительно соответствия источника питания параметрам вашего электроприбора, обратитесь в предприятие розничной торговли, в котором было приобретено данное устройство, или к поставщику электроэнергии. Информация об устройствах, в которых в качестве источника питания используется аккумуляторная батарея или иные источники тока, приведена в руководстве по эксплуатации.16. Данное устройство не предназначено для использования в тропическое климате.17. Данное устройство не предназначено для использования в местах, расположенных на высоте более 2 тыс. м над уровнем моря.18. Не перегружайте штепсельные розетки, удлинители или розеточные блоки. Это может привести к возгоранию или поражению электрическим током.19. Запрещается вставлять посторонние предметы в вентиляционные отверстия устройства. Это может привести к контакту постороннего предмета и элементов, находящихся под высоким напряжением, или вызвать короткое замыкание и, таким образом, привести к возгоранию или поражению электрическим током. Не допускайте попадания жидкости на устройство.	20. Не пытайтесь произвести ремонт данного устройства самостоятельно; самостоятельно вскрытие корпуса устройства связано с риском воздействия высокого напряжения и другими рисками. По всем вопросам технического обслуживания обращайтесь к квалифицированным специалистам.21. В случае необходимости замены деталей убедитесь, что специалист по техническому обслуживанию использует разрешенные производителем детали или детали с идентичными характеристиками. Использование деталей низкого качества может привести к возгоранию, поражению электрическим током и стать причиной воздействия других рисков.22. Каждый раз по завершении обслуживания или ремонта устройства следует проследить, чтобы специалист по техническому обслуживанию провел проверку безопасности, чтобы убедиться, что устройство находится в надлежащем рабочем состоянии.23. Настенный или потолочный монтаж устройства допускается только в том случае, если это предусмотрено производителем.24. Выключатель On/Off [Вкл./Выкл.] на задней панели устройства используется для отключения питания и позволяет отключить устройство от электросети. Необходимо обеспечить беспрепятственный доступ пользователя к выключателю.25. Во избежание возможного повреждения органов слуха не следует использовать акустическую систему с установленным высоким уровнем громкости в течение длительного времени.Использование акустической системы с высокой мощностью может привести к повреждению органов слуха и вызвать различные нарушения слуха (временную или постоянную глухоту, шум в ушах, звон в ушах, гиперакузию).Чрезмерное воздействие шума на органы слуха (уровень звука выше 85 дБ), длияєся более одного часа, может привести к необратимой потере слуха.(CEI 60417-6044)

Для подтверждения гарантии Focal-JMlab, еперь продукт можно зарегистрировать на сайте www.focal.com/warranty

Условия гарантии

В случае возникновения проблем просим обращаться в предприятие розничной торговли, в котором было приобретено изделие компании Focal.

На территории Франции гарантия на любое оборудование Focal, не подлежащая передаче при повторной продаже, составляет 2 года с даты покупки. При обнаружении производственных дефектов следует отправить дефектный продукт в оригинальной упаковке предприятию розничной торговли, которое проведет проверку оборудования и определит характер неисправности. В случае если дефект покрывается гарантией, оборудование будет возвращено или заменено с оплаченной доставкой. В противном случае будет подготовлена смета ремонтных работ.

Гарантия не распространяется на дефекты, возникшие вследствие ненадлежащей эксплуатации или несоблюдения правил подключения устройства (например, сгоревшие движущиеся катушки).

За пределами Франции на оборудование марки Focal распространяется гарантия, условия которой устанавливаются местным официальным дистрибьютором Focal-JMlab в соответствующей стране согласно действующему законодательству.

Комплектация

В комплект поставки акустической системы входят следующие компоненты (помимо настоящей инструкции по эксплуатации) :

• 1 шнур питания
• 4 резиновые ножки
• 1 шестигранный ключ № 4
• 1 гарантийный талон
• 2 защитные сетки

Убедитесь, что все перечисленные компоненты изделия имеются в упаковке, и извлеките их из коробки. Во избежание повреждения деталей устройства во время извлечения их из упаковки соблюдайте следующий порядок: полностью откройте крышку картонной коробки. Сложите крышку, прижав ее к наружной стороне коробки. Снимите внешнюю защитную упаковку. Осторожно извлеките громкоговоритель. Убедитесь, что на упаковке отсутствуют признаки повреждения. Если упаковка повреждена, сообщите об этом перевозчику и поставщику. Важно сохранить упаковку для использования в будущем.

Рекомендации

Обращаем ваше внимание на то, что изделие может быть источником высокого звукового давления, особенно в конфигурации 5.1. В силу низкого уровня искажений и минимальной усталости пользователя действительное звуковое давление не всегда можно оценить адекватно. Помните, что длительное воздействие громкого звука может привести к необратимой потере слуха.

Быстрый запуск

1. Прежде чем приступить к каким-либо действиям с акустической системой, убедитесь в том, что громкоговорители и источники звука (консоль и т. д.) выключены и все переключатели, расположенные на задней панели громкоговорителей, установлены на 0.
2. Подключите источник звука к акустической системе с помощью разъема XLR.
3. Убедитесь в выборе правильного рабочего напряжения, которое регулируется с помощью переключателя. Проверьте (и при необходимости замените) предохранитель, рассчитанный на определенное рабочее напряжение (см. характеристики предохранителя в таблице с описанием технических параметров). Монитор допускается подключать только к штепсельной сетевой розетке с заземлением с помощью сетевого кабеля, включенного в комплект поставки. См. дополнительную информацию на стр. 28.
4. Включите источник звука и убедитесь в том, что уровень выходного сигнала источника звука, подключенного к акустической системе, установлен на -∞ или самую низкую величину.
5. Подключите акустическую систему к сети питания. Теперь акустическая система находится в режиме ожидания.
6. Повышайте мощность источника звука до его распознавания акустической системой, которая автоматически переключится в рабочий режим.

В течение нескольких секунд после подключения акустической системы к сети питания и автоматического включения режима ожидания детектор аудиосигнала акустической системы автоматически переключит систему из режима ожидания в рабочий режим. Автоматическое включение режима ожидания может быть деактивировано (см. дополнительную информацию на стр. 29).

1. По завершении записи, сведения или мастеринга рекомендуем отключить аппаратуру в следующем порядке:

а. отключить акустическую систему;
b. отключить источники звука.

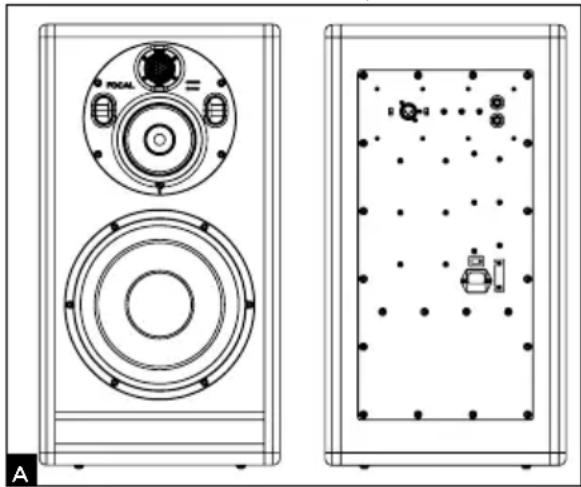

Trio11 Be

Акустическая система Trio11 Be представляет собой профессиональную систему, объединяющую в одном корпусе два монитора ближнего звукового поля. В комплект акустической системы Trio11 Be входит 10-дюймовый сабвуфер с W-образным конусом диффузора и многослойной конструкцией типа «сэндвич», 5-дюймовый вуфер с W-образным конусом диффузора и многослойной конструкцией типа «сэндвич» и 1-дюймовый твитер с инвертированным куполом из чистого бериллия, оснащенный защитной сеткой. Сетка предназначена для защиты твитера. Звуковая настройка акустической системы Trio11 Be производилась с установленной защитной сеткой твитера. В целях обеспечения наилучших эксплуатационных характеристик акустической системы Trio11 Be и оптимального уровня защиты компонентов системы не снимайте сетку.

В 3-полосном режиме диапазон воспроизведения частот составляет от 30 Гц до 40 кГЦ (+/- 3 дБ) и от 40 Гц до 20 кГц (+/- 1 дБ). Второй монитор является 2-полосным (в этом режиме задействованы только 5-дюймовый вуфер и твитер). Данный монитор с диапазоном воспроизведения частот от 90 Гц до 20 кГц (+/- 3 дБ) может эффективно использоваться для проверки качества передачи звука, сведенного с помощью системы с ограниченным диапазоном низких частот. Управление данной функцией осуществляется с помощью ножного переключателя (см. стр. 28).

Монитор Trio11 Be оснащен тремя внутренними усилителями:

1 x 300 Вт для 10-дюймового сабвуфера

1 x 150 Вт для 5-дюймового вуфера

1 x 100 Вт для 1-дюймового твитера

Руководство по эксплуатации

Монтаж

Шнур электропитания

Аппаратура должна быть в обязательном порядке заземлена с помощью шнура питания.

Расположение

Акустическая система Trio11 Ве представляет собой монитор ближнего звукового поля и должна устанавливаться на расстоянии 1,5—4 м от слушателя, в положении, развернутом в направлении слушателя. Допускается установка системы на микшерную консоль или на приспособленную для этих целей стойку; при этом необходимо учитывать, что твитер рекомендуется размещать приблизительно на уровне органов слуха.

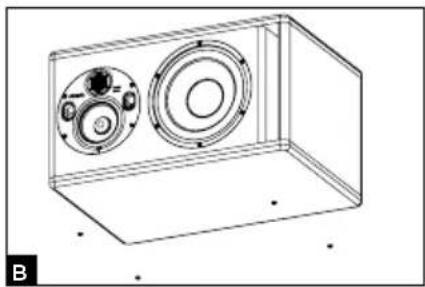

Установка резиновых ножек

В комплект поставки студийных мониторов Trio11 Ве входят четыре резиновые ножки, предназначенные для отделения громкоговорителей от опоры, на которую они установлены (микшерная консоль, стойка и т. д.). Рекомендуется устанавливать ножки на максимальном расстоянии в соответствии с размерами опоры (рис. В).

Поворотная секция СЧ/ВЧ-динамика

Положение секции СЧ/ВЧ-динамика студийного монитора Trio11 Ве может изменяться на 360° с шагом в 90°. Это позволяет выбрать оптимальную конфигурацию компонентов студийного монитора с учетом характеристик помещения и ограничений монтажа.

Порядок изменения положения секции СЧ/ВЧ-динамика

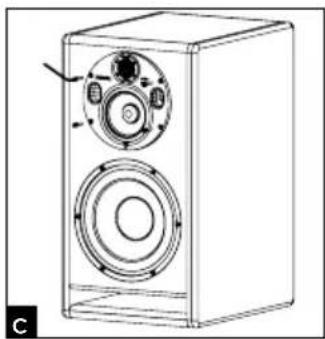

1. Извлеките четыре винта с помощью шестигранного ключа № 4 (рис. С).
2. Выдвиньте секцию примерно на 10 см, наклонив ее к себе (рис. D).
3. С помощью вентиляционных отверстий вращайте секцию, пока она не займет желаемое положение. Удостоверьтесь в том, что стопорные штифты совпали с соответствующими отверстиями в секции, чтобы вставить винты в отверстия (рис. Е).
4. Для правильной установки корпуса необходимо выполнить три операции:
   4.1. Поместите корпус на место. Вставьте четыре винта в отверстия и ввинтите их вручную крест-накрест, как показано на схеме (рис. F).
   4.2. Ввинтите винты крест-накрест. Установите шуруповерт на низкую скорость.
   4.3. Зафиксируйте винты, соблюдая крестообразную схему. Установите шуруповерт на более высокую скорость. Удостоверьтесь в том, что винты надежно закреплены.
5. Монитор готов к эксплуатации.

Руководство по эксплуатации

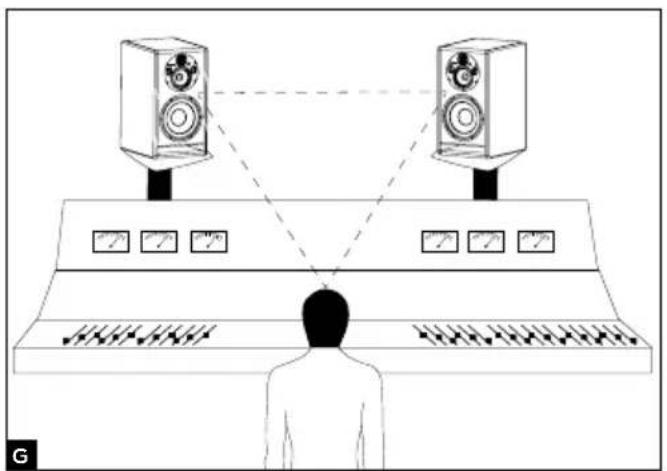

Стереопозиция

Громкоговорители рекомендуется располагать таким образом, чтобы получить равносторонний треугольник, тремя вершинами которого должны быть зона прослушивания, правый громкоговоритель и левый громкоговоритель (рис. G). Твитер с инвертированным куполом из чистого бериллия обладает важным преимуществом – слабой направленностью. В случае если громкоговорители установлены на расстоянии более 1,5 м от зоны прослушивания, рекомендуется расширить стереофонический образ, расположив мониторы на расстоянии 1,8—2 м (расстояние между двумя твитерами), для того чтобы обеспечить равномерность и точность звучания.

В случае необходимости разверните твитеры кнаружи, чтобы расширить стереофонический образ.

Многоканальная установка

При использовании конфигурации 5.1 мы рекомендуем установить громкоговорители по периметру круга на одинаковом расстоянии от зоны прослушивания. Центральный канал следует установить под углом 0°, фронтальный – под углом 30°, задний – под углом 110°, задний левый – под углом 250° и задний правый – под углом 330° (рис. Н).

Период адаптации

Звуковые преобразователи, используемые в акустической системе Trio11 Ве, представляют собой сложные механические устройства, оптимальные характеристики работы которых достигаются по истечении периода адаптации к температуре и влажности окружающей среды. Длительность периода адаптации зависит от ряда условий и может составлять несколько недель. В течение нескольких первых часов эксплуатации не рекомендуется повышать громкость звука. В целях ускорения процесса адаптации рекомендуется непрерывно эксплуатировать устройство на протяжении ок. 20 часов при среднем уровне громкости, воспроизводя музыкальные мелодии, богатые низкими частотами. После полной стабилизации характеристик звуковых преобразователей изделие Focal будет демонстрировать оптимальные рабочие параметры.

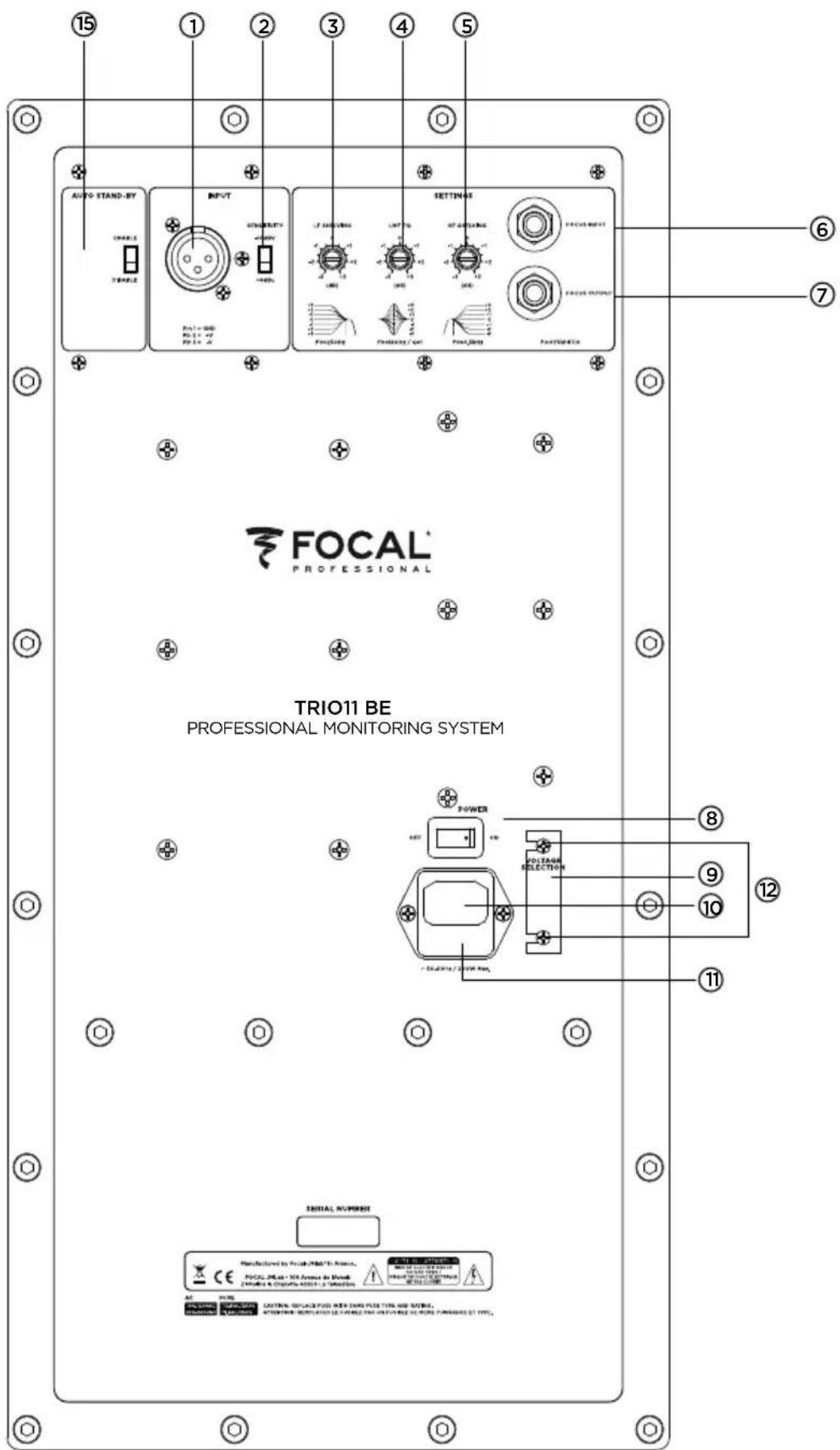

Настройки и подключение

1 - INPUT

Штекер XLR, который позволяет подключить источник с симметричным сигналом, имеет стандартную схему подключения:

Контакт 1 = масса (защитная оболочка кабеля)

Контакт 2 = горячая точка (синфазный сигнал)

Контакт 3 = холодная точка (противофазный сигнал)

2 - ВХОДНАЯ ЧУВСТВИТЕЛЬНОСТЬ

Данный переключатель используется для корректировки чувствительности входа монитора в зависимости от характеристик источника звука (микшерная консоль, звуковая карта...). В случае если для передачи звукового сигнала с подключенного источника звука используется несимметричный выход, следует установить чувствительность входа на -10 дБВ. В случае если аудиосигнал подается с помощью симетричного выхода, чувствительность входа студийного монитора должна быть установлена на +4 дБмкВ.

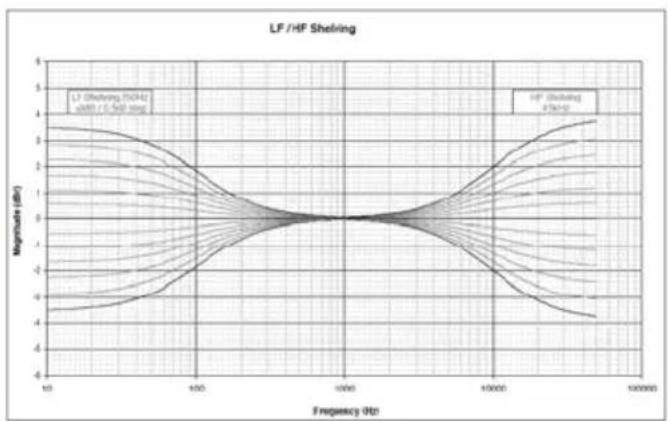

3 - Регулятор низких частот LF SHELVING

Регулятор низких частот LF SHELVING позволяет активировать и деактивировать коррекцию насыщенности частот до 250 Гц. Рекомендуется устанавливать регулятор LF SHELVING на +2 дБ, в случае если акустические характеристики помещения приглушают этот диапазон частот. Рекомендуется устанавливать регулятор LF SHELVING на 0, в случае если помещение обладает нейтральными акустическими характеристиками. Рекомендуется устанавливать регулятор LF SHELVING на -2 дБ, в случае если громкоговорители установлены вблизи стены или в углу.

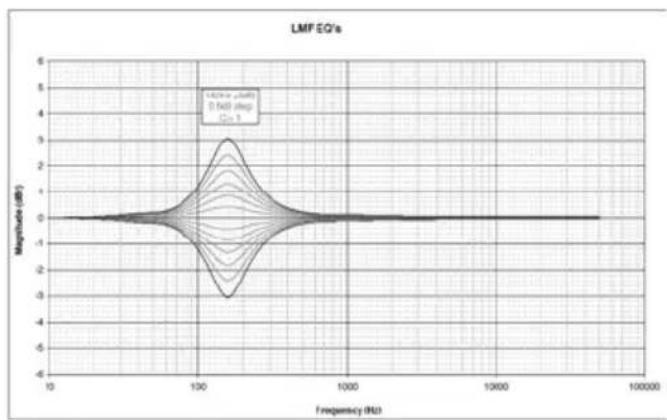

4 - LMF EQ

С помощью данного регулятора обеспечивается регулировка средне-низких частот. Центральная частота составляет 160 Гц, значение добротности Q = 1. Корректировка осуществляется с шагом +/- 3dB. Такая корректировка может использоваться при установке монитора над микшерной консолю. Активация этой функции снижает влияние отражения звука от микшерной консоли на качество звучания.

5 - Регулятор высоких частот HF SHELVING

Регулятор высоких частот HF SHELVING позволяет активировать и деактивировать коррекцию насыщенности частот от 4,5 кГц. Рекомендуется устанавливать регулятор на +2 дБ, в случае если акустические характеристики помещения приглушают этот диапазон частот (высокий уровень поглощения звука). Рекомендуется устанавливать регулятор на 0, в случае если помещение обладает нейтральными акустическими характеристиками. Рекомендуется устанавливать регулятор на -2 или +3 дБ, в случае если акустические характеристики помещения усиливают этот диапазон частот (высокий уровень отражения звука).

TRIO11 BE™

Руководство по эксплуатации

РЕЖИМ FOCUS

6 - ВХОД

Вход, предназначенный для подключения педали ножного переключателя или для получения сигнала, передаваемого акустической системой Trio11 Be с помощью выхода (OUTPUT) в режиме FOCUS.

7 - ВЫХОД

Выход, предназначенный для подключения акустической системы Trio11 Be к другой акустической системе Trio11 Be.

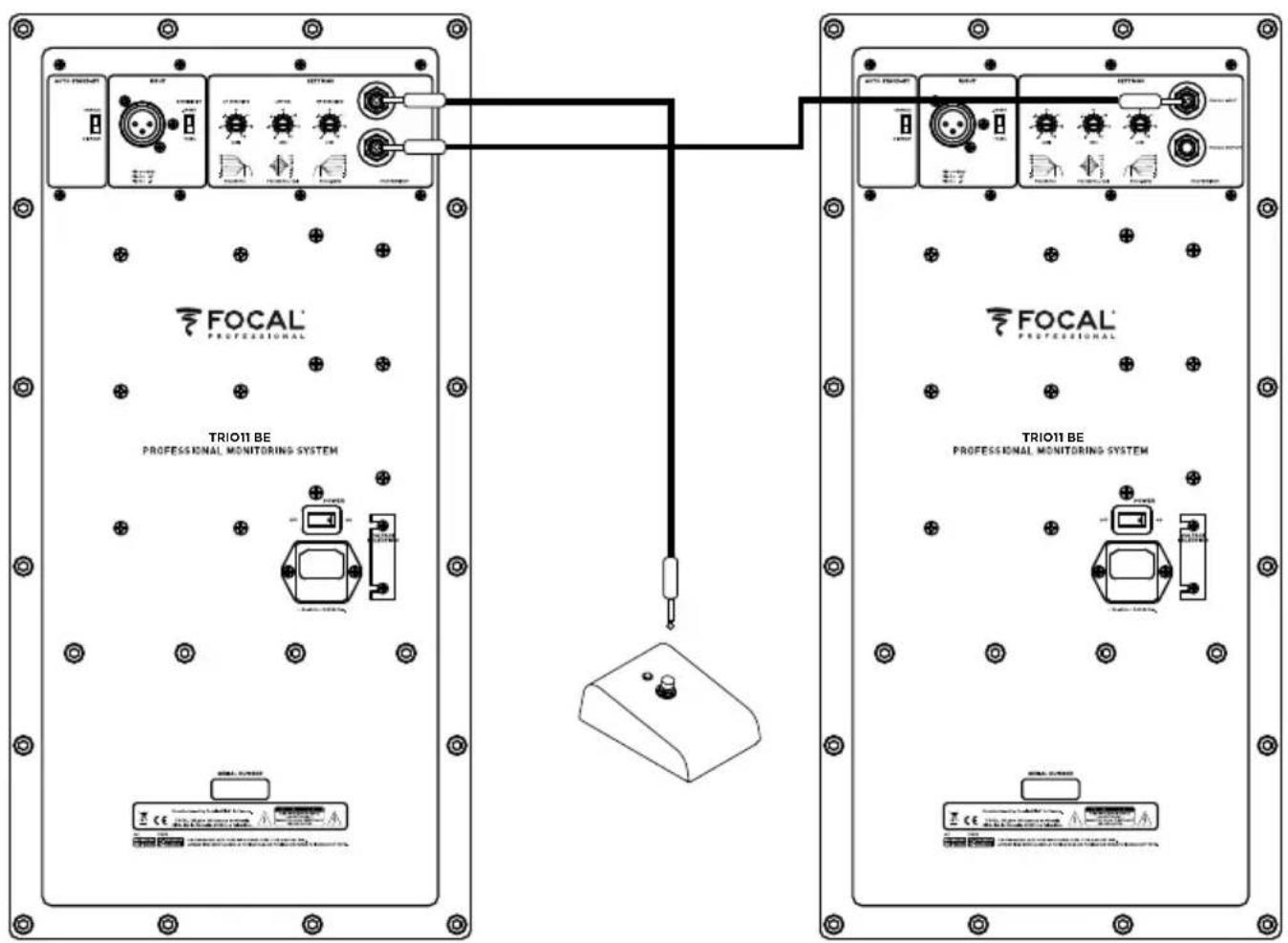

Используйте кабель с 2 моноразъемами 6,35 мм для подключения ножного переключателя к Trio11 Be, а также для соединения двух устройств Trio11 Be..


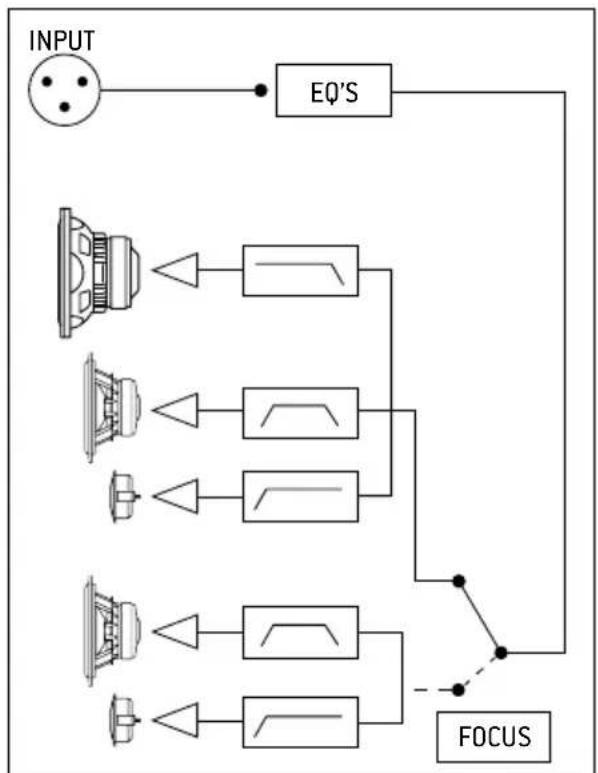

Схема режима FOCUS студийного монитора Trio11 Be.

8 - ON/OFF

Переключатель ON/OFF (ВКЛ./ВЫКЛ.) используется для включения и выключения внутренних усилителей.

Данный ползунковый регулятор позволяет выбрать напряжение, соответствующее напряжению сети в соответствующей стране. Возможны два варианта: 115 В или 230 В. Для изменения напряжения выполните следующее.

1. Выключите студийный монитор и отсоедините шнур питания.
2. С помощью плоской отвертки выкрутите предохранитель, расположенный под сетевой вилкой (на схеме № 11).
3. Установите предохранитель соответствующего типа и характеристик:

а. 115 В: предохранитель типа Т на 3,15 А;

b. 230 В: предохранитель типа Т на 1,6 А.

1. С помощью крестообразной отвертки аккуратно ослабьте винт (на схеме № 12) и снимите заглушку переключателя напряжения.
2. Установите переключатель напряжения (на схеме № 9) на нужное значение с помощью плоской отвертки.
3. С помощью крестообразной отвертки зафиксируйте заглушку переключателя напряжения и аккуратно зафиксируйте винт (на схеме № 12).
4. Подсоедините сетевой кабель к вилке (на схеме № 10).
5. Включите монитор с помощью переключателя ON/OFF (на схеме № 8).

10 - РАЗЪЕМ ПИТАНИЯ

Подключите к этому разъему включенный в комплект поставки кабель питания.

11 - КОРПУС ПРЕДОХРАНИТЕЛЯ

Здесь находится предохранитель, предназначенный для защиты монитора. В случае необходимости замены предохранителя следуйте инструкциям раздела 9 - ВЫБОР НАПРЯЖЕНИЯ.

12 - ВИНТЫ

Два винта, обеспечивающие защиту переключателя напряжения (на схеме № 9)

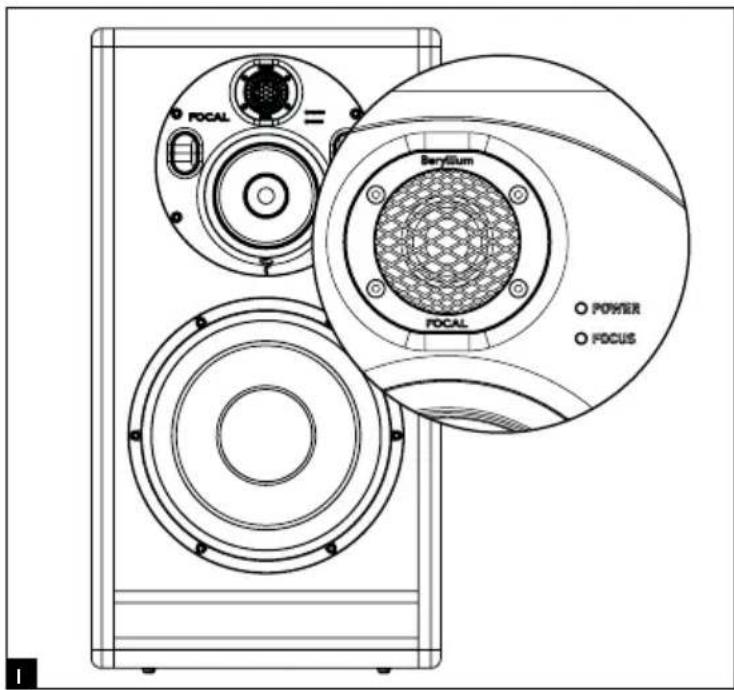

13 - СВЕТОДИОДНЫЙ ИНДИКАТОР ПИТАНИЯ (передняя панель)

Светодиодный индикатор питания может находиться в одном из трех состояний:

• выключен: отсутствует напряжение / монитор выключен;
• зеленый: монитор под напряжением;
• красный: активирован ограничитель.

14 - СВЕТОДИОДНЫЙ ИНДИКАТОР РЕЖИМА FOCUS (передняя панель)

Светодиодный индикатор FOCUS может находиться в трех состояниях:

• выключено: монитор находится в режиме ожидания или в рабочем состоянии и работает в 3-полосном режиме;
• зеленый: включен режим FOCUS;
• красный: активирована защита от перегрева монитора.

15 - АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ РЕЖИМА ОЖИДАНИЯ

Мониторы Trio11 Ве имеют функцию автоматического включения режима ожидания, которую при желании можно отключить. Производителем установлен режим ENABLE («РАЗРЕШИТЬ»). Таким образом, спящий режим активирован. Когда вы включаете мониторы, спящий режим активирован. Для выхода из спящего режима подайте звуковой сигнал на монитор и постепенно увеличивайте мощность звука. Если мониторы не получают звуковой сигнал в течение 15 минут, они автоматически переходят в спящий режим. В спящем режиме устройство потребляет не более 0,5 Вт электроэнергии.

Автоматическое включение спящего режима ожидания может быть деактивировано. Для этого установите переключатель в положение DISABLE («ЗАПРЕТИТЬ»). В положении DISABLE («ЗАПРЕТИТЬ») устройство находится постоянно под напряжением, если переключатель "ON-OFF" (ВКЛ./ВЫКЛ.) находится в положении "ON" (ВКЛ.).

> Состояние устройства Trio11 Be

Цвет Состояние Решение

СВЕТОДИОДНЫЙ ИНДИКАТОР ПИТАНИЯ	Зеленый Монитор под напряжением -
	Красный Активирован ограничитель Снизить уровень звука
СВЕТОДИОДНЫЙ ИНДИКАТОР РЕЖИМА FOCUS	Выключено Монитор в 3-полосном режиме или в спящем режиме ИЛИ монитор в спящем режиме и в режиме FOCUS	Подайте музыкальный сигнал для выхода из спящего режима ИЛИ Нажмите ножной переключатель для включения режима FOCUS
	Зеленый Включен режим FOCUS Нажмите ножной переключатель для включения 3-полосного режима
	Красный Термозащита Снизить уровень звука

Характеристики

• Частотный диапазон 3-полосный режим 30 Гц — 40 кГц (+/- 3 дБ)
	2-полосный режим(Focus)	90 Гц — 20 кГц (+/- 3 дБ)
• Максимальный уровень звукового давления (SPL)	3-полосный режим Звуковое давление 118 дБ (пиковое значение на расстоянии 1 м)
	2-полосный режим(Focus)	Звуковое давление 105 дБ (пиковое значение на расстоянии 1 м)

Электроника

Входы Тип / сопротивление	РазъемыЧувствительность	Симметричный сигнал / 10 коМХLRРегулируемые, +4 дБмкВ или -10 дБВ
НЧСЧВЧ		300 Вт, класс G150 Вт, класс G100 Вт, класс AB
Электропитание Напряжение		230 В (предохранитель Т 1,6 А) — 115 В (предохранитель Т 3,5 А)
	Подключение	Съемный сетевой кабель CEI
Средства визуализации и контроля	Face Arrière	Регулятор чувствительности входа (+4 дБмкВ/-10 дБВ)Фильтр низких частот (+/- 3 дБ от 35 до 250 Гц)Фильтр высоких частот (+/- 3 дБ от 4,5 до 40 кГц)Регулятор низких-средних частот EQ(+/- 3 дБ при 160 Гц, добротность Q = 1)Вход FOCUS / Выход FOCUS
Световой индикатор Активация режима Focus, аудиоклиппинг и защитный режим отображаются световым индикатором на передней панели

Звуковые преобразователи

• Сабвуфер 10W96701D	Громкоговоритель Focal, 25 см, с многослойной W-образной конструкцией типа «сэндвич»
• СЧ 5W04702	Громкоговоритель Focal, 13 см, с многослойной W-образной конструкцией типа «сэндвич»
• Твитер ТВ872,	Твитер Focal, 25 мм, с инвертированным куполом из чистого бериллия

Корпус

• Конструкция Усиленные панели 21 мм и 30 мм
• Габаритные размеры с четырьмя резиновыми ножками (ВхДхШ)	635 x 345 x 450 мм
• Вес 37,3 кг
