MANUALE UTENTE Trio11 Be FOCAL
I Trio11 Be utilizzano un tweeter a cupola rovesciata in puro berillio, in grado di estendere la larghezza di banda a più di 40 kHz. Nella sua forma solida, questo materiale è inoffensivo. Tuttavia, vista la sua natura, è necessario adottare alcune precauzioni in modo da non esporsi a rischi inutili:
- La cupola in berillio non deve mai essere messa in contatto con materiale abrasivo.
- Se la cupola in berillio si danneggia in qualsiasi modo, sarà necessario rivestirla il più presto possibile su tutta la superficie con il nastro adesivo protettivo in dotazione. Si trova nella busta di plastica contenente le istruzioni del tweeter a cupola rovesciata in puro berillio. Contattare il rivenditore per far smontare e sostituire il tweeter da addetti all'assistenza competenti presso il distributore.
- Se la cupola è rotta, le eventuali particelle di berillio devono essere recuperate accuratamente con del nastro adesivo e poi messe in una busta di plastica chiusa ermeticamente da restituire al rivenditore insieme al diffusore.
Per maggiori informazioni, consultare il manuale di precauzioni per l'uso annesso alla confezione.
È possibile anche rivolgere delle domande direttamente al seguente indirizzo:
beryllium@focal.com
La ringraziamo di aver scelto i diffusori Focal e di condividere con noi la nostra filosofia “Listen Beyond”. Questi diffusori ad alta tecnologia incorporano i più recenti miglioramenti Focal nella progettazione dei diffusori destinati agli studi e ai professionisti audio. Per sfruttare al meglio tutte le prestazioni, le consigliamo di leggere le istruzioni di questo libretto e conservarlo con cura per poterlo consultare in futuro.
 | CAUTIONRISK OF ELECTRIC SHOCKDO NOT OPEN |  |
| Il fulmine, rappresentato dal simbolo della freccia all'interno di un triangolo equilatero, ha lo scopo di avvisare l'utente della presenza di alta tensione all'interno del dispositivo, che può provocare rischi di scosse elettriche. | Attenzione: Per evitare ogni eventuale rischio di scosse elettriche, non rimuovere il rivestimento frontale (o posteriore) di questo dispositivo. L'utente non deve sostituire da solo alcun pezzo. In caso di manutenzione o riparazione, contattare del personale qualificato. | Il punto esclamativo all'interno di un triangolo equilatero ha lo scopo di avvertire l'utente della presenza di indicazioni importanti nelle istruzioni per l'uso, inerenti l'avviamento e la manutenzione del dispositivo. |
1. Leggere le istruzioni.2. Conservare le istruzioni.3. Tenere conto delle avvertenze.4. Seguire tutte le istruzioni.5. Rischio di scosse elettriche. Non aprire. Non esporre all'acqua o all'umidità.6. Pulire esclusivamente con un panno asciutto.7. Non ostruire nessuno sfiato.Installare il dispositivo rispettando le istruzioni del fabbricante. Per garantire una buona ventilazione, lasciare una distanza di almeno 5 cm intorno al prodotto.8. Non installare il prodotto vicino a una fonte di calore, come radiatori, stufe, bocchettoni di riscaldamento o qualsiasi altro dispositivo (amplificatori inclusi) che emetta calore.9. Rispettare le istruzioni di sicurezza inerenti il cavo di alimentazione di rete. Questo prodotto appartiene ai dispositivi di Classe 1. Collegare il dispositivo esclusivamente con la spina in dotazione dotata di collegamento a terra. Il dispositivo deve essere collegato a una presa elettrica dotata di protezione mediante messa a terra.10. Assicurarsi che il cavo di alimentazione non possa essere calpestato, schiacciato o stretto. È necessario fare molta attenzione alla spina di alimentazione e al collegamento del cavo con il dispositivo.11. Utilizzare solo gli accessori consigliati dal fabbricante.12. Utilizzare solo i dispositivi di manutenzione, piedi, treppiedi, supporti o tavole consigliati dal fabbricante o quelli venduti con il dispositivo.Nel caso di utilizzo di un carrello, prestare ancora più attenzione durante lo spostamento del gruppo carrello/dispositivo, per evitare lesioni da ribaltamento.13. In caso di temporale o di lunghi periodi di inutilizzo, scollegare il dispositivo. | 14. Ogni eventuale operazione di manutenzione deve essere eseguita a opera di personale qualificato. È necessario eseguire la manutenzione in seguito a ogni eventuale danno al dispositivo, come deterioramento del cavo o della spina di alimentazione, fuoriuscita di liquido o inserimento di oggetti all'interno del dispositivo, esposizione alla pioggia o all'umidità, cattivo funzionamento o rovesciamento dello stesso.15. Questo prodotto deve essere allacciato esclusivamente al tipo di alimentazione di rete indicato sull'etichetta apposta sul dispositivo.In caso di dubbi sul tipo di alimentazione del proprio impianto elettrico, rivolgersi al rivenditore del prodotto o al fornitore di energia elettrica. Per i dispositivi progettati per un utilizzo con batterie o altre fonti di alimentazione, consultare il manuale d'uso.16. Non utilizzare questo dispositivo in zone con clima tropicale.17. Non utilizzare questo dispositivo in zone situate a un'altitudine superiore a 2000 m.18. Non sovraccaricare le prese di corrente a muro, le prolunghe o le prese multiple. Potrebbero verificarsi incendi o scosse elettriche.19. Non inserire mai nessun tipo di oggetto negli sfiati del dispositivo. Potrebbe entrare in contatto con componenti soggetti ad alta tensione oppure causare cortocircuiti provocando incendi o scosse elettriche. Non spargere liquidi sul dispositivo.20. Non tentare di riparare il dispositivo con i propri mezzi; l'apertura del dispositivo può esporre a tensioni pericolose o ad altri rischi. Per ogni eventuale intervento di manutenzione, rivolgersi a personale qualificato. | 21. Quando è necessaria la sostituzione di uno o più componenti, assicurarsi che il tecnico addetto alla manutenzione utilizzi i componenti indicati dal produttore o aventi caratteristiche identiche a quelle dell'originale. Componenti non conformi possono provocare incendi, scosse elettriche o comportare altri rischi.22. Dopo qualsiasi intervento o riparazione del dispositivo, chiedere al tecnico addetto alla manutenzione di eseguire delle prove per verificare il funzionamento in sicurezza del prodotto.23. È possibile effettuare il montaggio del dispositivo a parete o sul soffitto solo se previsto dal costruttore.24. Il commutatore On/Off posto sul retro del prodotto è il dispositivo di sezionamento dell'alimentazione. Consente di scollegare l'elettronica dalla rete. Deve restare sempre accessibile da parte dell'utente.25. Per evitare eventuali danni all'udito, non ascoltare a lungo i diffusori a un livello sonoro alto.L'ascolto di diffusori a un volume elevato può danneggiare l'orecchio dell'utente e generare disturbi all'udito (sordità temporanea o permanente, ronzio, acufeni, iperacusia).L'esposizione delle orecchie a un volume eccessivo (superiore a 85 dB) per più di un'ora può danneggiare l'udito in modo irreversibile. (CEI 60417-6044) |
Per validare la garanzia Focal-JMlab
adesso è possibile registrare il prodotto on-line su: www.focal.com/warranty
Condizioni di garanzia
In caso di problemi, rivolgersi al proprio rivenditore Focal.
La garanzia per la Francia su tutto il materiale Focal è di 2 anni non trasmissibile in caso di rivendita, a decorrere dalla data di acquisto. L'eventuale materiale difettoso dovrà essere spedito a spese del cliente, nella confezione originale, al rivenditore, il quale lo analizzerà e stabilirà la natura del guasto. Se in garanzia, il materiale verrà restituito o sostituito "franco destino". In caso contrario, verrà proposto un preventivo per la riparazione.
La garanzia non copre i danni dovuti a un uso improprio o a un allacciamento non corretto (per esempio bobine mobili bruciate).
Fuori dalla Francia, il materiale Focal è coperto da una garanzia le cui condizioni sono fissate a livello locale dal distributore ufficiale Focal di ogni paese, ai sensi delle leggi vigenti sul territorio interessato.
Contenuto della confezione
Ogni diffusore, alla consegna, è accompagnato dagli elementi seguenti (oltre a questo manuale):
• 1 cavo di alimentazione
• 4 bulloni in gomma
• 1 chiave a brugola n. 4
• 1 scheda di garanzia
• 2 griglie di protezione
Verificare che non manchi nessuno di questi elementi e togliere dalla scatola tutti gli accessori. Per non danneggiare i prodotti durante il disimballaggio, seguire i passaggi descritti di seguito: aprire completamente i lembi del cartone. Ripiegarli ai lati. Rimuovere la protezione superiore. Sollevare il diffusore con attenzione. Verificare che l'imballaggio non mostri segni di deterioramento. Tuttavia, se fosse danneggiato, avvertire il trasportatore e il fornitore. È importante che l'imballaggio venga conservato in buono stato per eventuali usi futuri.
Raccomandazioni
Vorremmo sottolineare che i prodotti possono generare un'alta pressione sonora, soprattutto nella configurazione 5.1. Quando il livello di distorsione è basso e il livello di fatica dell'utente è minimo, non è sempre facile ottenere la pressione sonora reale. Non dimenticare che l'esposizione a livelli sonori alti, oltre un certo lasso di tempo, può causare una perdita irreversibile dell'udito.
Avvio veloce:
- Prima di qualsiasi operazione, verificare che i diffusori e la sorgente audio (console, ecc.) siano su OFF e che tutte le regolazioni situate sulla parte posteriore dei dispositivi siano sulla posizione 0.
- Collegare il segnale audio dalla sorgente ai diffusori utilizzando l'ingresso XLR.
- Verificare che la tensione di esercizio selezionata sia corretta, in funzione della tensione di alimentazione selezionata tramite il selettore; verificare (ed eventualmente sostituire) anche il fusibile, il cui amperaggio dipende dalla tensione di esercizio (si invita a prendere visione delle caratteristiche del fusibile nella tabella delle specifiche). Il monitor deve essere collegato tassativamente a terra, utilizzando il cavo di alimentazione in dotazione. Fare riferimento alla pagina 28 per maggiori informazioni.
- Accendere la sorgente audio e verificare che il livello di uscita della sorgente audio collegata al diffusore sia impostato su - o su un livello molto basso.
- Accendere i diffusori. Saranno ora in modalità "Standby".
- Aumentare il livello della sorgente audio fino a quando i diffusori non rilevano il segnale e non passano automaticamente in modalità “Avvio”.
Una volta accesi i diffusori e attivata automaticamente la modalità di standby, il circuito di rilevamento del segnale audio del diffusore passa automaticamente dalla modalità “Standby” alla modalità “Avvio” dopo qualche secondo. La modalità di standby può essere disattivata (cfr. pagina 29 per maggiori informazioni sulla funzione).
- Terminata la sessione di registrazione, di missaggio o di mastering, si consiglia di spegnere i dispositivi nell'ordine seguente:
a. Spegnere i diffusori
b. Spegnere le sorgenti audio

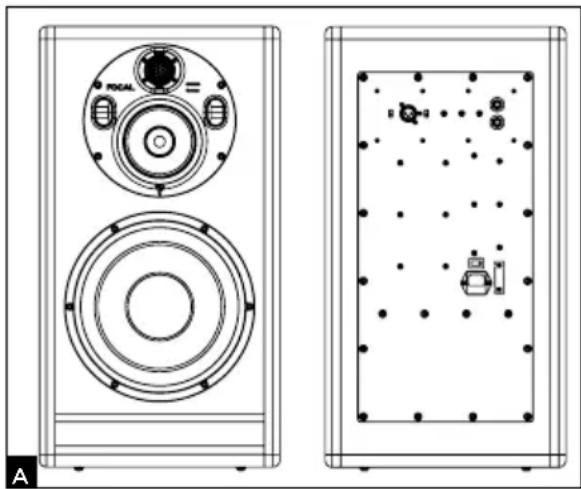

Trio11 Be
Il diffusore Trio11 Be è un diffusore professionale per il controllo di prossimità, dotato di 2 monitor all'interno della stessa ebanisteria. Trio11 Be è composto da un subwoofer da 10 pollici con membrana sandwich composita "W", di un woofer da 5 pollici con membrana sandwich composita "W" e di un tweeter da 1 pollice a cupola rovesciata in berillio puro, dotato di griglia di protezione. La griglia ha la funzione di proteggere il tweeter. Il tuning sonoro di Trio11 Be è stato effettuato con la griglia montata sul tweeter. Per garantire le migliori prestazioni di Trio11 Be, oltre che il livello di protezione più elevato, non rimuovere la griglia.
In modalità a 3 vie, il diffusore offre una risposta in frequenza da 30 Hz a 40 kHz (+/- 3 dB) e da 40 Hz a 20 kHz (+/- 1 dB). Il secondo monitor è un monitor a 2 vie (solo il woofer da 5 pollici e il tweeter sono attivi). Il monitor offre una risposta in frequenza da 90 Hz a 20 kHz (+/- 3 dB) e si rivela molto utile per controllare la qualità di trasferimento del missaggio realizzato su sistemi con una risposta in frequenza limitata nei bassi. L'accesso a questa funzione avviene tramite un pedale di comando ti tipo footswitch dotato di interruttore (cfr. pagina 28).
Il monitor Trio11 Be è dotato di 3 amplificatori interni:
1 x 300 W per l'alimentazione del subwoofer a 10 pollici
1 x 150 W per l'alimentazione del woofer da 5 pollici
1 x 100 W per l'alimentazione del tweeter da 1 pollice
Alimentazione di rete
I dispositivi devono essere collegati tassativamente a terra, utilizzando il cavo di alimentazione.
Posizionamento
I Trio11 Be sono diffusori di controllo della prossimità e devono essere posizionati a una distanza compresa fra 1,5 e 4 metri dall'ascoltatore, orientati verso di quest'ultimo. Possono essere posizionati sopra una console di missaggio o, in alternativa, su supporti idonei allo scopo; in ogni caso, si raccomanda caldamente che il tweeter si trovi a un'altezza relativamente simile a quella dell'orecchio dell'ascoltatore.
Posizionamento dei bulloni in gomma

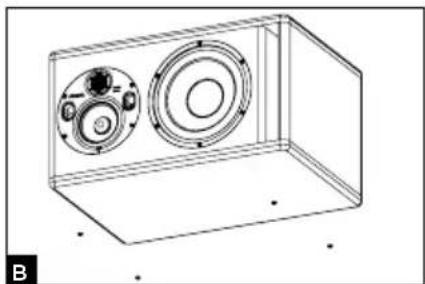

I monitor Trio11 Be sono dotati di 4 bulloni in gomma che consentono il disaccoppiamento del diffusore dal suo supporto (frontalino della console, supporto, ecc.). Si consiglia di posizionare i piedi in modo da prevedere fra loro la massima distanza, a seconda delle dimensioni del supporto (fig. B).
Il pannello medi/tweeter del monitor Trio11 Be consente una rotazione di 360°, su incrementi di 90°. Ciò consente di ottimizzare la configurazione del monitor, in funzione dell'ambiente e dei vincoli propri dell'installazione.
Procedura di orientamento del pannello medi/tweeter

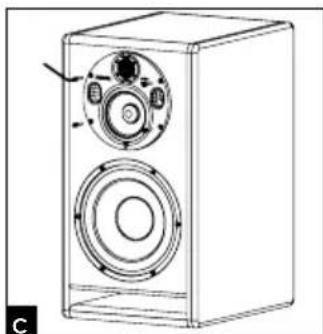

- Rimuovere le 4 viti con una chiave a brugola n. 4. (fig. C).
- Estrarre il pannello di circa 10 cm inclinandolo (fig. D).
- Servendosi degli sfiati, ruotare il pannello fino a fargli raggiungere la posizione desiderata. Verificare che gli inserti di fissaggio siano allineati con i fori del pannello per garantire il perfetto allineamento fra le viti, i fori presenti sul pannello e gli inserti di fissaggio (fig. E).
- Per una corretta installazione del padiglione, seguire tassativamente i 3 passaggi seguenti.
4.1. Posizionare il padiglione. Posizionare e avvitare a mano le 4 viti, rispettando lo schema a croce (fig. F).
4.2. Avvitare a croce. Regolare il cacciavite su una forza limitata.
4.3. Avvitare nuovamente a croce. Regolare il cacciavite su una forza più intensa. Assicurarsi che le viti siano serrate saldamente. - Il monitor è pronto all'uso.
Posizionamento stereo

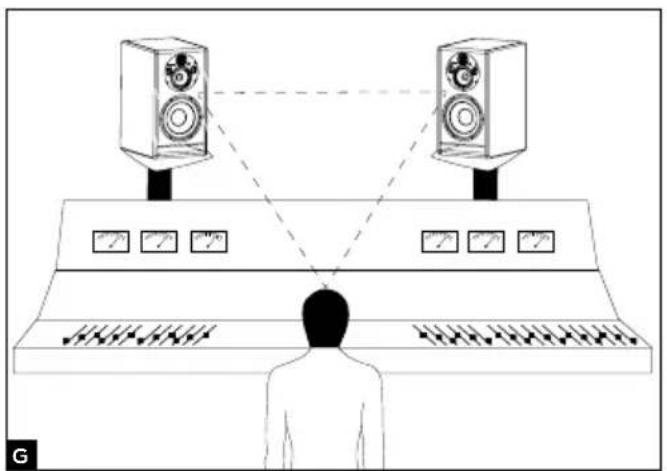

Si raccomanda di posizionare i diffusori in modo da formare un triangolo equilatero. I 3 angoli saranno costituiti, rispettivamente, dalla posizione di ascolto, dal diffusore destro e da quello sinistro (fig. G). Il tweeter a cupola rovesciata in puro berillio offre un grosso vantaggio: una direzionalità molto bassa. Se l'uso prevede una distanza di ascolto inferiore a 1,5 m, si consiglia di allargare l'immagine stereo distanziando i monitor da 1,8 a 2 m (distanza da tweeter a tweeter), in modo da conciliare i vincoli di integrazione e la precisione in funzionamento.
Se occorre, posizionare i tweeter verso l'esterno, in modo da favorire la larghezza dell'immagine stereo.
Posizionamento multicanale
Nel caso di installazioni 5.1, si raccomanda di posizionare i diffusori a cerchio in modo che siano equidistanti dal punto di ascolto. Il canale centrale sarà posizionato su 0°, il canale anteriore destro a 30°, il canale posteriore destro a 110°, il canale posteriore sinistro a 250° e il canale anteriore sinistro a 330° (fig. H).
Rodaggio
I trasduttori utilizzati nei diffusori Trio11 Be sono elementi meccanici complessi che richiedono un periodo di rodaggio per funzionare al meglio delle loro capacità e adattarsi alle condizioni di temperatura e umidità dell'ambiente. Il periodo di rodaggio varia a seconda delle condizioni specifiche e può durare anche alcune settimane. Non ascoltare i diffusori a un volume elevato nelle prime ore. Per accelerare il processo, si consiglia di tenere in funzione i vari prodotti per circa venti ore a medio livello, su programmi musicali ricchi di basse frequenze. Una volta stabilizzate le caratteristiche dei trasduttori, si potrà godere a pieno delle prestazioni dei prodotti Focal.
Impostazioni e collegamenti

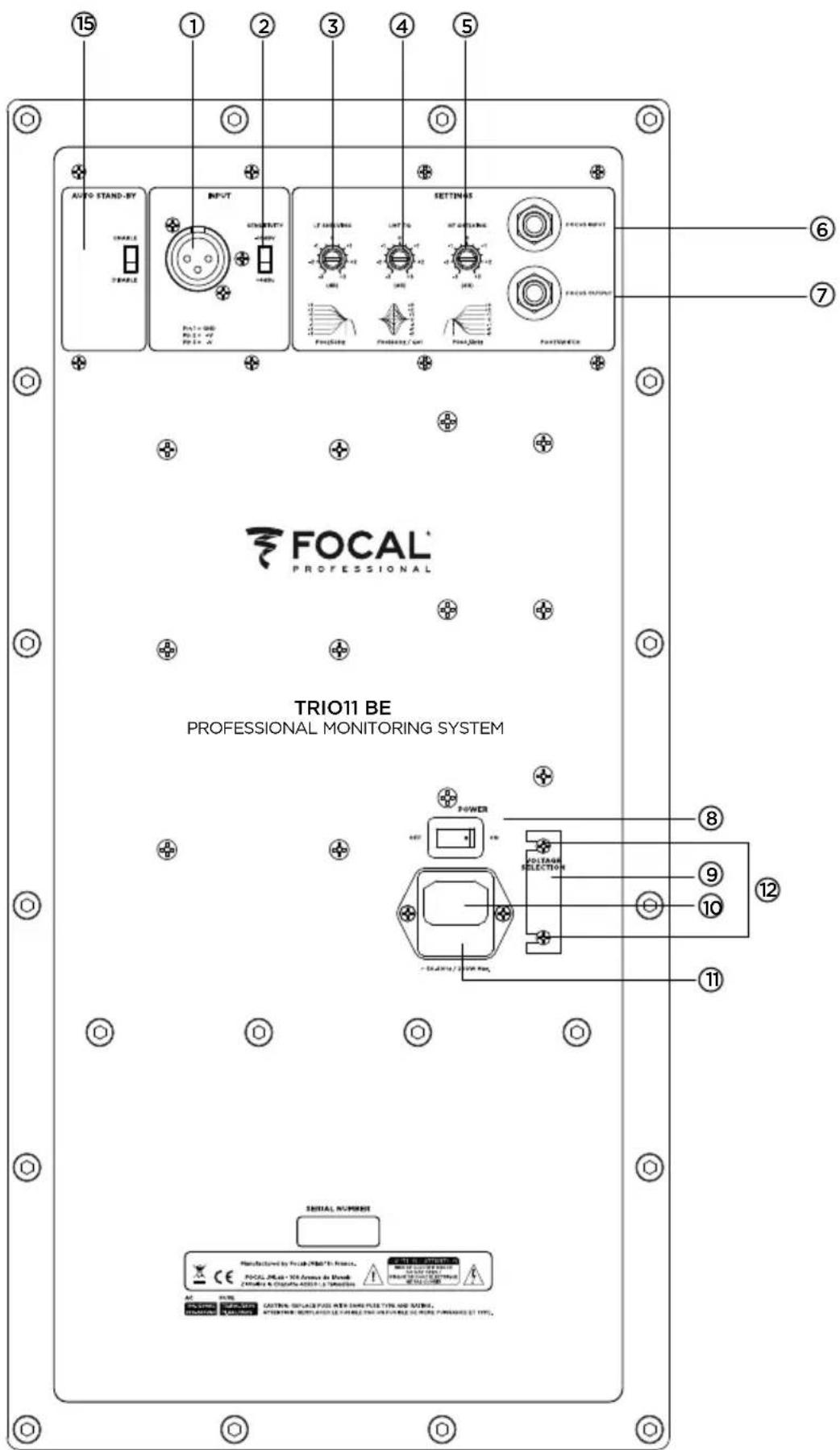

1 -INPUT
Il connettore XLR consente il collegamento di una sorgente di segnale bilanciata e si basa su uno schema di cablaggio standard:
Pin 1 = massa (schematura)
Pin 2 = polo caldo (segnale di fase)
Pin 3 = polo freddo (segnale fuori fase)
2 - SENSIBILITÀ DI INGRESSO
Questo selettore permette di adattare la sensibilità d'ingresso del monitor in base alla sorgente (console di missaggio, scheda audio, ecc.). Se la sorgente collegata trasmette il segnale audio tramite un'uscita asimmetrica, occorrerà impostare la sensibilità d'ingresso del monitor su -10 dBV. Se il segnale audio viene trasmesso attraverso un'uscita simmetrica, si dovrà impostare la sensibilità d'ingresso del monitor su +4 dBu.
3 - LF SHELVING
Il potenziometro LF SHELVING permette di attivare, opzionalmente, una correzione del livello sonoro al di sotto dei 250 Hz. Si consiglia di impostare il potenziometro LF SHELVING a +2 dB quando l'acustica dell'ambiente di ascolto attenua naturalmente questo intervallo di frequenze. Si raccomanda di impostare il potenziometro LF SHELVING su 0 quando l'ambiente di ascolto è acusticamente neutro. Si consiglia infine di impostare il potenziometro LF SHELVING a -2 dB quando i diffusori sono posizionati vicino a una parete o a un angolo.

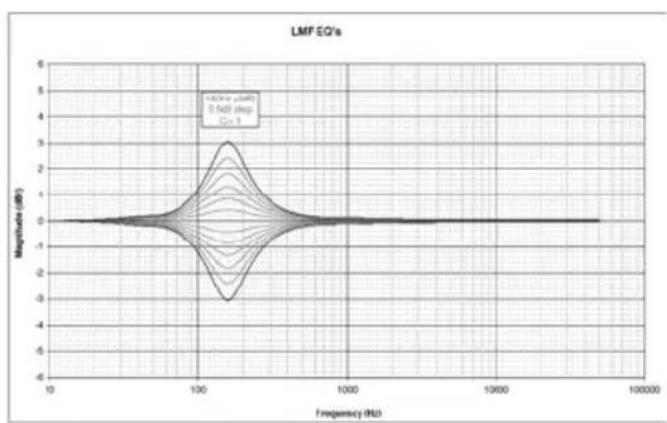

4 - LMF EQ
Questo potenziometro consente di regolare il livello delle frequenze nei bassi-medi. La frequenza centrale è di 160 Hz mentre il fattore Q corrisponde a 1. Le correzioni avvengono su un intervallo di +/- 3 dB. Ciò risulta particolarmente utile quando il monitor è installato sul frontalino della console. Abilitando questa impostazione, infatti, si riduce la riflessione generata dalla console stessa.

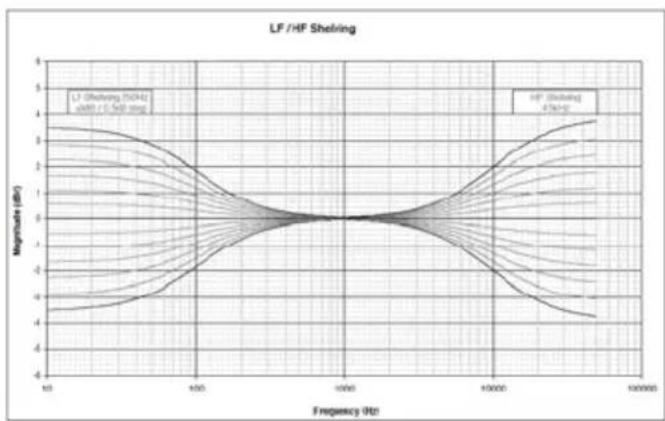

5 - HF SHELVING
Il potenziometro HF SHELVING consente di attivare o meno una correzione del livello sonoro al di sotto dei 4,5 kHz. Si consiglia di impostarlo su +2 dB quando l'acustica dell'ambiente di ascolto attenua naturalmente questo intervallo di frequenze (ambiente smorzato). Si raccomanda di impostarlo su 0 quando l'ambiente di ascolto è acusticamente neutro. Si consiglia di impostarlo su -2 o -3 dB quando l'acustica dell'ambiente di ascolto aumenta naturalmente questo intervallo di frequenze (ambiente brillante).
line
| Frequency (Hz) | Magnitude (dB) | | -------------- | -------------- | | 10 | 0 | | 100 | 5 | | 1000 | 0 | | 10000 | 0 | | 100000 | 0 |
line
| Frequency (Hz) | Magnitude (dB) | | -------------- | -------------- | | 10 | -4.5 | | 100 | 0.0 | | 1000 | 0.0 | | 10000 | 0.0 | | 100000 | 4.5 |
MODE FOCUS
6 - INPUT
È l'ingresso deputato al collegamento del pedale di comando footswitch all'interruttore, o di ricezione del segnale trasmesso dall'uscita (OUTPUT) in modalità FOCUS del diffusore Trio11 Be.
7 - OUTPUT

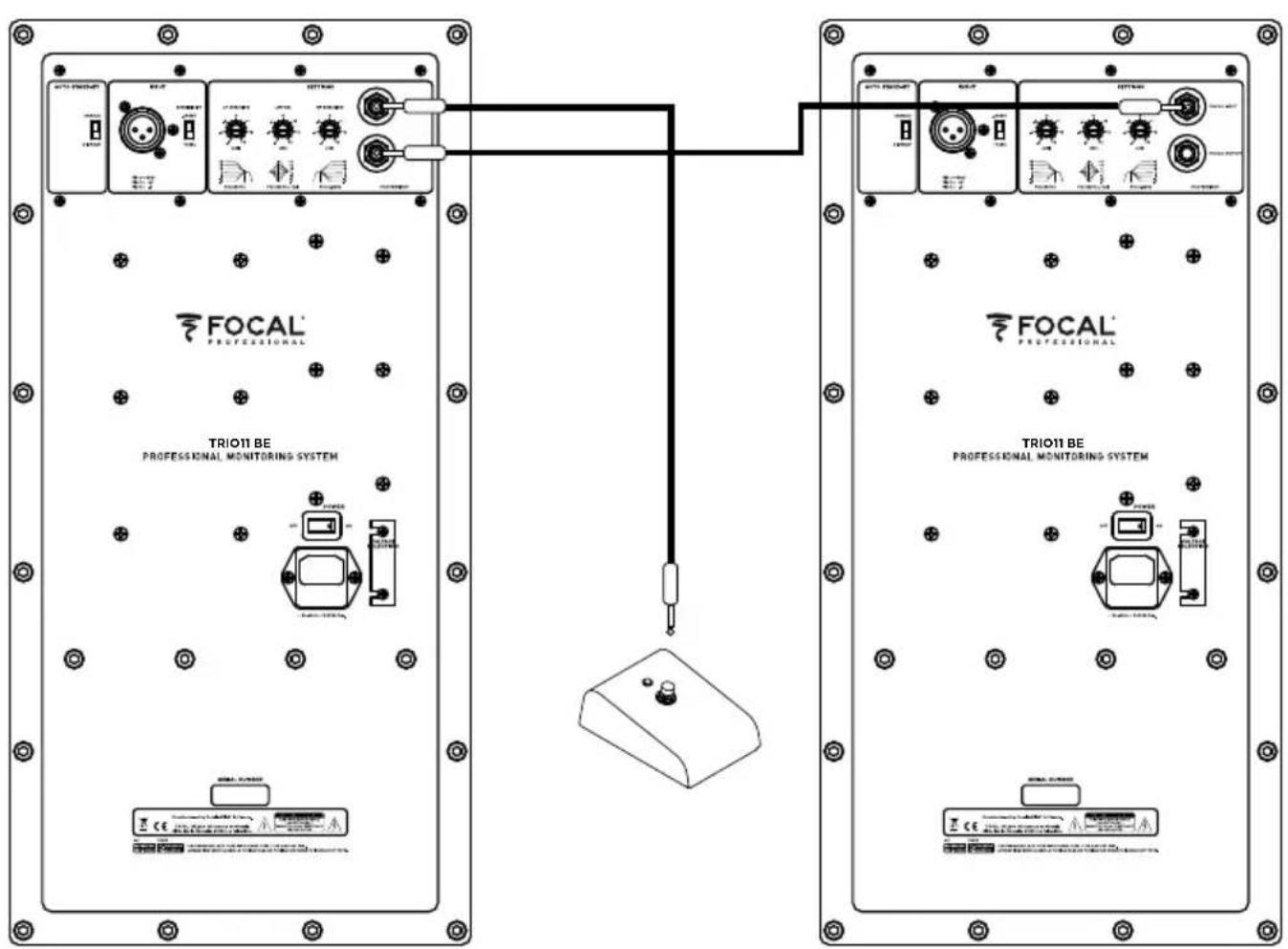

Uscita di collegamento del diffusore Trio11 Be a un secondo diffusore Trio11 Be.
Utilizzare un cavo per strumenti con connettore mono Jack 2x 6,35 mm per il collegamento del pedale di comando al Trio11 Be, e per garantire il collegamento fra due Trio11 Be.


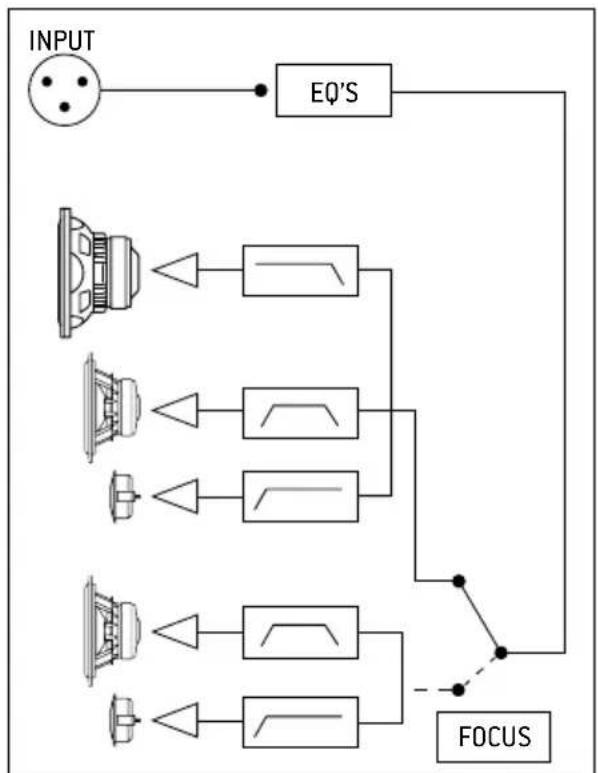

Diagramma modalità FOCUS Trio11 Be.
8 - ON/OFF
Il selettore ON/OFF consente di accendere o spegnere gli amplificatori interni.
9 - SELEZIONE DELLA TENSIONE
Questa impostazione a comando scorrevole consente di selezionare la tensione, adeguandosi alla tensione di rete del paese di installazione. Sono possibili due opzioni: 115 V o 230 V. Se occorre modificare la tensione, procedere invece come segue:
- Spegnere il monitor e rimuovere il suo cavo di alimentazione.
- Con un cacciavite piatto, estrarre il fusibile situato sotto il connettore di rete (legenda 11).
- Sostituire il fusibile con il tipo e il valore indicati:
a. 115 V: fusibile T, valore 3,15 A
b. 230 V: fusibile T, valore 1,6 A. - Servendosi di un cacciavite a croce allentare leggermente le viti (12) e rimuovere il coperchio protettivo del selettore di tensione.
- Impostare il selettore di tensione (9) sul valore indicato con un cacciavite piatto.
- Con un cacciavite a croce, fissare il coperchio del selettore di tensione e stringere leggermente le viti (12).
- Ricollegare il cavo di alimentazione alla spina (10).
- Accendere il monitor tramite l'interruttore Power ON/OFF (8).
10 - CONNETTORE DI RETE
Collegare a questa presa il cavo di alimentazione in dotazione.
11 - VANO FUSIBILE
Qui si trova il fusibile di protezione del monitor. In caso di necessità, sostituirlo seguendo la procedura descritta al paragrafo 9, Selezione della tensione.
12 - VITI
Le due viti proteggono l'accesso al selettore di tensione (9).

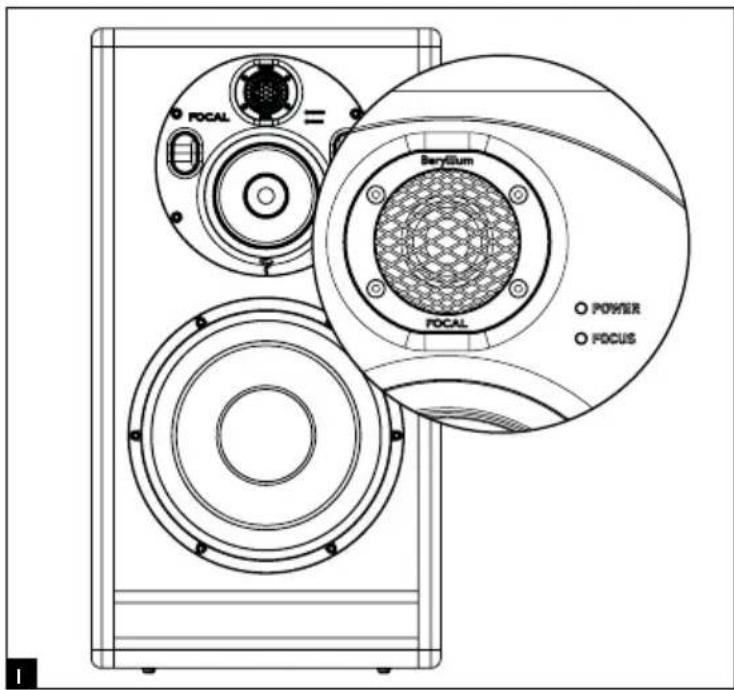

13 - DEL POWER (pannello frontale)
DEL Power presenta tre possibili stati:
- Spento: nessuna tensione di rete / monitor in posizione OFF
- Verde: monitor sotto tensione
- Rosso: limitatore attivato
14 - DEL FOCUS (pannello frontale)
DEL FOCUS presenta tre possibili stati:
- Off: il monitor è in posizione di standby o attivo in modalità a 3 vie
- Verde: il monitor è in modalità FOCUS
- Rosso: il monitor è in protezione termica
15 - AUTO STAND-BY
I monitor Trio11 Be sono dotati di una modalità “Standby”, attivabile all'occorrenza. Per fabbricazione, il monitor è impostato sulla posizione “ENABLE”. In questo modo, la modalità standby è attiva. All'accensione dei monitor, si attiva la modalità “Standby”. Per uscire, inviare al monitor un segnale audio aumentando progressivamente il livello sonoro della fonte audio. Dopo circa 15 minuti senza ricezione del segnale audio, i monitor passano automaticamente alla modalità “Standby”. In modalità “Standby”, il consumo energetico è inferiore a 0,5 W.
Questa modalità di sospensione automatica può essere disattivata impostando il selettore sulla posizione "DISABLE". In questa posizione, il diffusore è sempre sotto tensione, a partire dall'attivazione del selettore "ON-OFF" (avvio - arresto) in posizione "ON" (in funzione).
> Stato del diffusore Trio11 Be
Colore Stato Soluzione
| DEL POWER | Verde Monitor sotto tensione - | |
| Rosso Limitatore attivato Ridurre il livello sonoro | ||
| DEL FOCUS | Spento Monitor in modalità a 3 vie acceso o in standby OPPURE monitor in standby in modalità FOCUS | Inviare un segnale musicale per uscire dalla modalità Standby OPPUREPremere il footswitch per passare alla modalità FOCUS |
| Verde Modalità FOCUS attivata Premere sul footswitch per passare alla modalità a 3 vie | ||
| Rosso Protezione termica Ridurre il livello sonoro | ||
Prestazioni
| • Risposta in frequenza Modalità a 3 vie 30 Hz - 40 kHz (+/- 3 dB) | ||
| modalità a 2 vie (Focus) | 90 Hz - 20 kHz (+/- 3 dB) | |
| • Livello SPL massimo Modalità a 3 vie 118 dB SPL (picco a 1 m) | ||
| modalità a 2 vie (Focus) | 105 dB SPL (picco a 1 m) | |
Sezione elettronica
| • Ingressi Tipo/impedenza | Connettori Sensibilità | Simmetria elettronica / 10 KOhmXLRAdattabili, +4 dBu o -10 dBv |
| • Frequenze basse | 300 W, classe G | |
| • Medie | 150 W, classe G | |
| • Acute | 100 W, classe AB | |
| • Alimentazione elettrica Tensione di rete | Collegamento | 230 V (fusibile T 1,6 A) - 115 V (fusibile T 3,5 A)Cavo di rete IEC removibile |
| • Visualizzazioni e controlli | Lato posteriore Selettore della sensibilità d'ingresso (+4 dBu/-10 dBV)Shelving bassa frequenza (+/- 3 dB da 35 a 250 Hz)Shelving alta frequenza (+/- 3 dB da 4,5 a 40 kHz)EQ basse-medie frequenze(+/- 3 dB a 160 Hz, fattore Q = 1)Ingresso FOCUS / uscita FOCUS | |
| • Spia luminosa Accensione Focus, clipping e messa in sicurezza LED sul pannello frontale | ||
Trasduttori
| • Subwoofer 10W96701D | Altoparlante Focal 25 cm a membrana sandwich composita "W" |
| • Médium 5W04702 | Altoparlante Focal 13 cm a membrana sandwich composita "W" |
| • Tweeter | TB872,Tweeter Focal 25 mm a cupola rovesciata in puro berillio |
Ebanisteria
| • Struttura | Pannelli da 21 e 30 mm con rinforzi interni |
| • Dimensioni con 4 bulloni in gomma (AxLxP) | 635 x 345 x 450 mm |
| • Peso | 37,3 kg |
Corretto smaltimento di questo prodotto.
Questa marcatura indica che, nell'UE, questo prodotto non deve essere smaltito insieme agli altri rifiuti domestici. A titolo preventivo per l'ambiente e la salute, deve essere riciclato in modo responsabile per favorire il riutilizzo delle risorse materiali. Per mandare indietro l'apparecchio usato, si prega di utilizzare il sistema di reso e raccolta o di contattare il rivenditore da cui è stato acquistato il prodotto, il quale potrà procedere a riciclare il prodotto in totale sicurezza.
