MODE D'EMPLOI J-HANDLE KIT 125 L HUSQVARNA

Contrôler les points suivants avant la mise en marche: 32

Quels sont les composants ?

Instructions de sécurité

Équipement de coupe 34

Affutage des lames et couteaux à herbe 34

Méthodes de travail 34

Montage

Montage de la poignée en J 36

Montage de l'œillet de suspension 36

Montage du protège-lame/de la protection combinée, lames à herbe et couteaux à herbe 36

Montage de l'équipement de coupe 36

Démarrage et arrêt

Contrôles avant la mise en marche 37

Caractéristiques techniques 37

Contrôler les points suivants avant la mise en marche:

Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine. Ces instructions sont un complément au manuel qui accompagne la machine. Pour les autres instructions, se reporter au manuel d'utilisation de la machine.

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

Une exposition prolongée au bruit risque de causer des lésions auditives permanentes. Toujours utiliser des protecteurs d'oreille agréés.

AVERTISSEMENT! Ne jamais modifier sous quelque prétexte que ce soit la machine sans l'autorisation du fabricant. N'utiliser que des accessoires et des pièces d'origine. Des modifications non autorisées et l'emploi d'accessoires non-homologués peuvent provoquer des accidents graves et même mortels, à l'utilisateur ou d'autres personnes.

AVERTISSEMENT! Cet accessoire ne peut être utilisé que pour les coupe-bordures auxquels il est expressément destiné. Voir la section "Accessoires homologués" au chapitre Caractéristiques techniques dans le manuel d'utilisation de la machine.

AVERTISSEMENT! Lors du montage de la poignée en J, utiliser uniquement des lames/couteaux à herbe ou une tête de désherbage/des couteaux en plastique. Ne jamais utiliser la lame d'éclaircissage avec la poignée en J.

IMPORTANT! Un équipement de coupe ne peut en aucun cas être utilisé si une protection homologuée n'a pas été préalablement montée. Voir le chapitre Caractéristiques techniques. La mise en place d'une protection erronée ou déficiente peut provoquer des blessures graves.

IMPORTANT! Utiliser toujours des bottes avec semelle antidérapante et coquille en acier si la machine est équipée d'une lame à herbe.

Poignée anneau

1 poignée anneau 1 plaque de serrage 1 boulon 1 écrou à oreilles

1 poignée en J 2 vis 1 harnais 1 crochet de suspension 2 vis 1 lame de désherbage 1 bol de garde au sol 1 bride de support 1 écrou 1 clé pour l'écrou de lame 1 dispositif de protection pour le transport

Quels sont les composants?

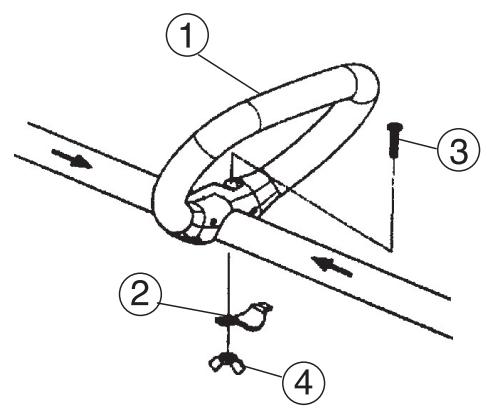

1 Poignée anneau 2 Plaque de serrage 3 Boulon 4 Écrou à oreilles 5 Poignée en J 6 2 vis 7 Cilt de suspension 8 2 vis

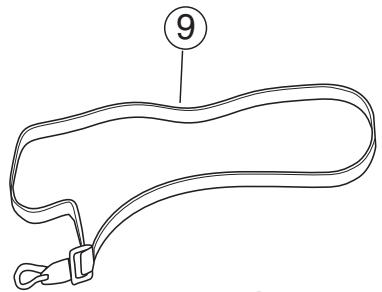

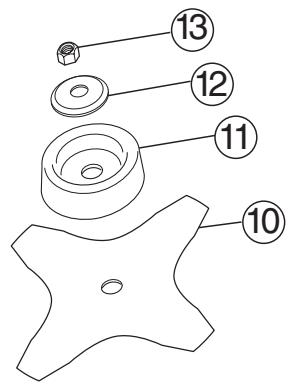

9 Harnais 10 Lame de désherbage 11 Bol de garde au sol 12 Bride de support 13 Écrou 14 Dispositif de protection pour le transport 15 Clé pour l'écrour de lame

Équipement de coupe

Cette section explique comment, grâce à l'utilisation du bon équipement de coupe et grâce à un entretien correct :

• Réduire le risque de rebond de la machine.
• Obtenir la meilleure coupe possible. Augmenter la durée de vie de l'équipement de coupe.

Règles élémentaires

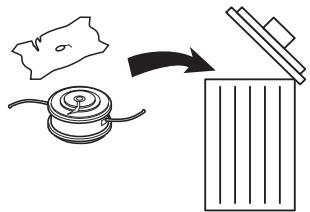

1 N'utiliser l'équipement de coupe qu'avec la protection recommandée! Voir le chapitre Caractéristiques techniques.

2 Conserver un avoiement correct! Suivre nos instructions et utiliser l'outil d'avoiement recommandé. Une lame dont l'avoiement est incorrect augmente le risque de blocage et de rebond.

Inspector l'équipement de coupe afin de détecter d'éventuels dommages ou fissures. Toujours remplacer un équipement de coupe endommagé.

AVERTISSEMENT! Un équipement de coupe inadéquat ou une lame mal affutée augmentent les risques de rebond.

AVERTISSEMENT! Eviter d'utiliser la plage 12 h - 15 h de la lame. Du fait de la vitesse de rotation de la lame, c'est justement sur cette plage que l'éjection d'objets risque de se produire lorsque la lame est appliquée sur des troncs plus épais.

Affutage des lames et couteaux à herbe

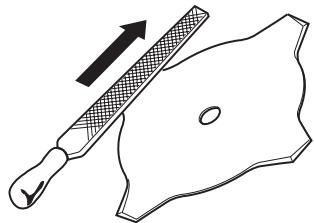

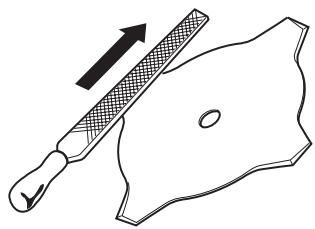

• Voir les instructions d'affutage sur l'emballage de l'équipement de coupe. Les lames et couteaux s'affutent à l'aide d'une lime plate à taille simple.

• Limer les tranchants de manière égale afin de préserver l'équilibre.

AVERTISSEMENT! Toujours jeter une lame pliée, fissurée, cassée ou abimée de toute autre façon. Ne jamais essayer de redresser une lame fissurée pour l'utiliser de nouveau. Utiliser uniquement des lames d'origine du modèle recommandé.

Méthodes de travail

• Toujours faire tourner le moteur à plein régime lors du débroussaillage et du désherbage.
• Ramener le moteur au régime de ralenti après chaque étape de travail. Laisser le moteur tourner à plein régime sans lui faire subir de charge (c'est-à-dire sans la résistance que rencontre le moteur, via l'équipement de coupe, en utilisant la machine) peut endommager sérieusement le moteur.

Terminologie

• Le débroussaillage désigne la coupe de l'herbe haute et épaisse. On utilise pour cela aussi bien des lames à herbe que des couteaux à herbe.

• Le désherbage désigne la coupe de l'herbe au bord des allées et autour des arbres. On utilise pour cela des têtes de désherbage et des couteaux en plastique.

AVERTISSEMENT! Il arrive que des branches ou de l'herbe se coincent entre la protection et l'équipement de coupe. Toujours arrêtez le moteur avant de procéder au nettoyage.

Débroussaillage avec une lame à herbe

• Ne pas utiliser les lames et les couteaux à herbe pour les tiges lignées.
• La lame à herbe s'utilise pour tous les types d'herbe haute ou épaisse.

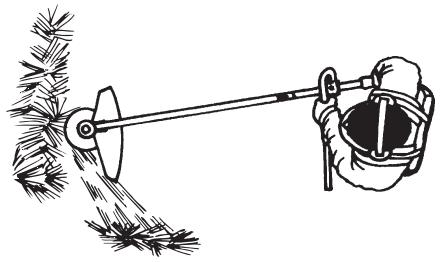

• Faucher l'herbe d'un mouvement de balancier latéral, le mouvement de droite à gauche constitue la fauche et le mouvement de gauche le retard. Faire travailler la lame du côté gauche (secteur 8h à 12 h).

• Si on penche légèrement la lame vers la gauche pendant le débroussaillage, l'herbe coupée est disposée en bandes, ce qui facilite le ramassage, par exemple lors du ratissage.
• Essayer d'adopter un rythme de travail régulier. Prendre une position stable, les pieds écartés. Faire un pas en avant après le mouvement de retour et reprendre la même position stable.
• Laisser le bol de garde au sol. Son rôle est de protégé la lame contre tout contact avec le sol.
• Respecter les règles suivantes afin d'éviter que les matériaux ne s'enroulent autour de la lame:

1 Toujours travailler en faisant tourner le moteur à plein régime. 2 Éviter de toucher le matériel végétal coupé au cours du mouvement de retour.

• Arrêtez le moteur, ouvrez le harnais et posez la machine par terre avant de rassembler le matériel végétal coupé.

AVERTISSEMENT! Ni l'utilisateur de la machine, ni qui que ce soit ne doit essayer de retirer le matériel végétal coupé tant que le moteur ou l'équipement de coupe tourne, sous peine de blessures graves.

Arrête le moteur et l'équipement de coupe avant de désteroler le matériel végétal qui s'est enroulé autour de l'axe de la lame, sous peine de blessures.

AVERTISSEMENT! Attention aux objets projetés. Toujours utiliser des protections homologuées pour les yeux. Ne jamais se pencher au-dessus de la protection de l'équipement de coupe. Des cailloux, débris, etc. peuvent être projetés dans les yeux et causer des blessures très graves, voire la cécité.

Maintenir à distance toutes les personnes non concernées par le travail. Les enfants, les animaux, les spectateurs et les collègues de travail devront se trouver en dehors de la zone de sécurité, soit à au moins 15 mètres. Arrêtez immédiatement la machine si une personne s'approche.

AVERTISSEMENT! Lors du montage de la poignée en J, utiliser uniquement des lames/couteaux à herbe ou une tête de désherbage/des couteaux en plastique. Ne jamais utiliser la lame d'éclaircissage avec la poignée en J.

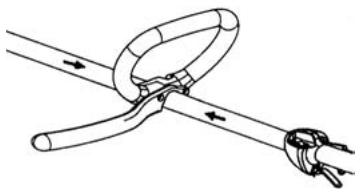

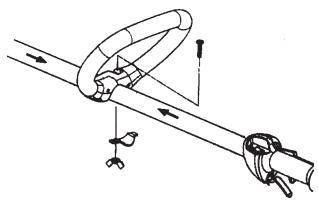

• Placer la poignée anneau sur le tube de transmission. Noter que la poignée anneau doit être montée entre les flèches indicatrices situées sur le tube de transmission.

• Monter le boulon, la plaque de serrage et l'écrou à oreilles comme indiqué sur la figure.

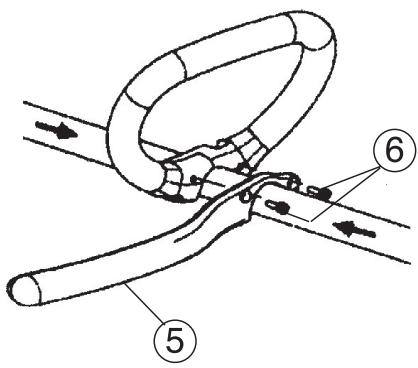

• La poignée en J doit être montée dans la poignée anneau à l'aide de deux vis comme indiqué sur la figure.

• Effectuer un réglage d'appoint pour que la poignée en J assure une position de travail confortable. Serrer la manette.

Montage de l'élément de suspension

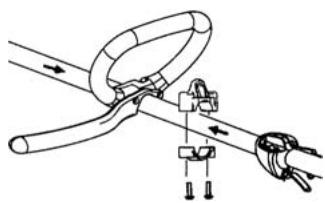

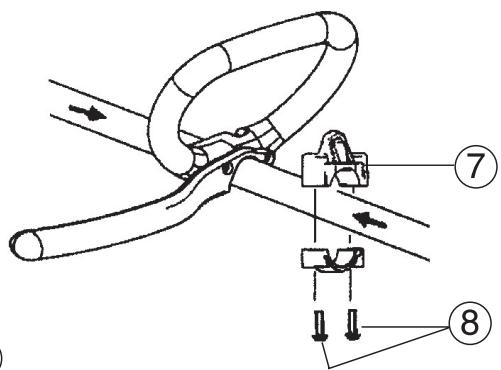

L'œillet de suspension doit être monté entre la poignée arrière et la poignée en boucle. Placer l'œillet de suspension de telle sorte que la machine soit bien équilibrée et la position de travail confortable.

Montage du protège-lame/de la protection combinée, lames à herbe et couteaux à herbe

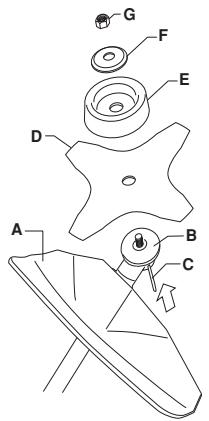

• Emboiter le protège-lame/la protection combinée (A) dans la fixation du tube de transmission et fixer à l'aide d'une vis. REMARQUE! Utiliser le protège-lame recommendé. Voir le chapitre Caractéristiques techniques.
• Monter un poulie d'entraînement (B) sur l'axe sortant.
• Faire tourner l'axe de la lame jusqu'à ce que l'un des trous du toc d'entraînement coïncide avec le trou correspondant du carter.
• Insérer la goupille d'arrêt (C) dans le trou afin de bloquer l'axe.

• Placer la lame (D), le bol de garde au sol (E) et la bride de support (F) sur l'axe sortant.
• Monter l'écrou (G). Serrer l'écrou au couple de serrage de 35-50 Nm (3,5-5 kgm). Utiliser la clé à douille du jeu d'outils. Tenir le manche de la clé le plus près possible du protège-lame. Serrer l'écrou en tournant la clé dans le sens de rotation (NB! filetage à gauche).

Avertissement!

Lors du montage de l'équipement de coupe, il est de la plus grande importance que la commande du bras d'entraînement/de la bride de renfort soit positionnée correctement dans l'ouverture centrale de l'équipement de coupe. Un équipement de coupe mal monté peut causer des blessures personnelles très graves, voir mortelles.

AVERTISSEMENT! Un équipement de coupe ne peut en aucun cas être utilisé si une protection homologuée n'a pas été préalablement montée. Voir le chapitre Caractéristiques techniques. La mise en place d'une protection erronée ou déficiente peut provoquer des blessures graves.

Contrôles avant la mise en marche

Pour plus de sécurité, suivre les recommandations suivantes!

• Contrôler la lame afin de détecter d'éventuelles fissures au niveau des dents et du trou central. Les raisons les plus fréquentes de la présence de fissures sont la formation de coins pointus lors de l'affûtage et l'utilisation d'une lame aux dents émoussées. Si des fissures sont constatées, mettre la lame au rebut.

• S'assurer que la bride de support ne présente pas de fissures par suite d'usure ou de serrage trop fort. En cas de fissures, mettre la bride de support au rebut.

• S'assurer que le contre-écrou n'a pas perdu son pouvoir bloquant. Le contre-écrou doit résister à au moins 1,5 Nm. Le couple de serrage du contre-écrou doit être de 35-50 Nm.

• Contrôler le protège-lame afin de détecter d'éventuels dommages ou fissures. Remplacer le protège-lame s'il a subi des dommages ou s'il présente des fissures.

• Contrôler la tête de désherbage et le carter de protection afin de détecter d'éventuels dommages ou fissures. Remplacer la tête de désherbage ou le carter de protection si l'un ou l'autre a subi des dommages ou présente des fissures.

• Ne jamais utiliser la machine sans protection ou avec une protection défectueuse.
• Tous les carterS doivent être correctement montés et sans défaut avant le démarrage de la machine.

Caractéristiques techniques

Accessoires homologué
Filet axe de lame M10
Trou central des lames/couteaux Ø 25,4 mm
Terminologie	Type	Protection pour équipement de coupe, ref.
Lame/couteau à herbe	Grass 255-4 1" (Ø 255 4 dents)	503 93 42-02
Tête de désherbage	T25	537 33 83-02
Couteaux en plastique	Tricut Ø 300 mm	531 00 38-11
Bol de garde au sol	Fixe

Inhoud 38
