BRUKSANVISNING J-HANDLE KIT 125 L HUSQVARNA

Montering av skärutrustning

WARNING!

Filing av gresskniv og gressklinge 22

Generelle arbeidsinstruksjoner 22

MONTERING

Montering av J-handtak 24

Montering av opphengslkke 24

Montering av klingevern/kombivern, gressklinge og gresskniv 24

Montering av skjareutstyr 24

START OG STOPP

Kontroll for start 25

TEKNISKE DATA

Tekniske data 25

Før start på man legge merke til følgende:

Les nôve gjennom bra克斯anvisingen og forsta innholdet fṛ du bruker maskinen. Denne bra克斯anvisingen er et supplement til bra克斯anvisingen som følger med maskinen. Nār det gjelder øvrig bruk, viser vi til maskinens bra克斯anvising.

Husqvarna AB arbeider lopende med Å videreutvikle sine produiter, og forbeholder seg derfor retten til endringer vedrorende bl.a. form og utseende uten varsel.

Langvarig ekspondering overfor stoy kan gi varige horselssskader. Bruk derfor alltid godkjent horselsvern.

ADVARSEL! Maskinens opprinnelige konstruksjon på不经 under noen omstendighet endres uten produsentens tillatelse. Bruk alltid original tilleggsutstyr. U autoriserte endringer og/eller tilleggsutstyr kan medfrole alvorlige skader eller dodsfall forBrukeren aller andere.

ADVARSEL! Dette tilbehoret mä kun brukes samaen med de trimmere som det er produsert for, se under overskriften "Godkjente tilbehør" i kapittelet "Tekniske data" i maskinensBruksanvisning.

ADVARSEL! Ved montering av J-händtak ma det kun benyttes gressklinge/gresskniver aller trimmerhode/plastkniver. Sagblad mä aldri brukesammen med J-händtak.

VIGTIG! Skjæreutstyr på不经 under noen omstendigheter brukes uten at godkjent beskyttelse er montert. Se kapitlet Tekniske data. Hvis feil eller defekt vern er montert, kan dette forårsake alvorlig persorskade.

VIGTIG! Bruk alltid støvler med sklisikker sare og ståltupp dersom maskinen kan utstyres med gressklinge.

J-håndtakssettetinneholderfølgendeder:

Loophandtak

1 Loophandtak
1 klemmeplate
1 bolt
1 vingemutter

J-handtak

1 J-handtak
2 skruer
1 sele
1 opphengslokke
2 skruer
1 gressklinge
1 stottekopp
1 stotteflens
1 mutter
1 nokkel for klingemutter
1 transportbeskytseIe

Hva er hva?

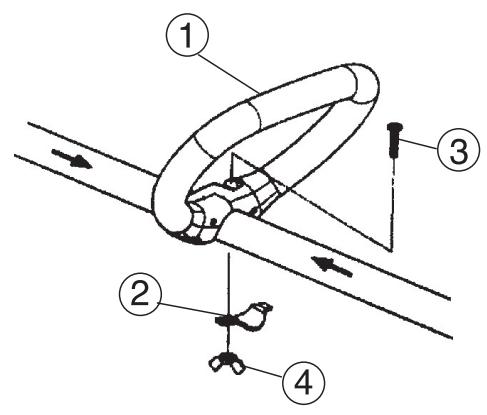

1 Loophandtak
2 Klemmeplate
3 Bolt
4 Vingemutter
5 J-handtak
6 2 skruer
7 Opphengslokke
8 2 skruer

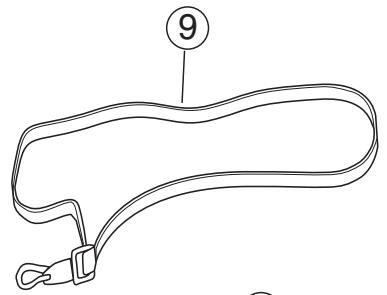

9 Sele

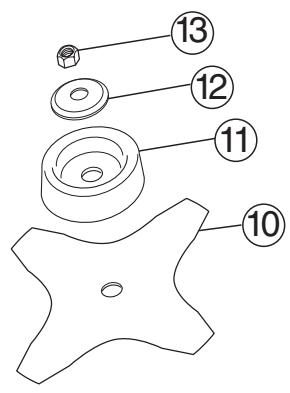

10 Gressklinge
11 Stottekopp
12 Stotteflens
13 Mutter
14 Transportbeskytelse
15 Nokkel for klingemutter

Skjæreutstyr

Dette avsnittet omhandler hvordan du ved korrekt vedlikehold og bruk av riktig type skjareutstyr:

Gjør maskinen mindre utsatt for kast.
Oppnär maksimal skjaereytelse.
- Øker skjaereutstyretts levetid.

Grunnregler

1 Bruk bare skjæreutstyr sammen med den skjermen vi anbefaler! Se kapitlet Tekniske data.

2 Hold korrekt viking på tennene! Følgäre instruksjoner og bruk anbefalt verktøy til viking. Et feilaktig vikket blad øker risikoen for fastkjøring og kast.

3 Kontroller skjæeutstyret med henblick på skader og sprekkdannelse. Skadet skjæeutstyr på alltid skiftes.

ADVARSEL! Feilaktig skjæreutstyr eller feil filing av klingen øker risikoen for kast.

ADVARSEL! Unngå Å sage i skjærområdet mellem klokken 12 og 3 på bladet. På grunn av bladets rotasjonshastighet kan kast inntreffe nettopp i dette området på bladet;när man setter an på grovere stammer.

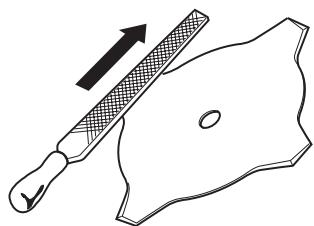

Filing av gresskniv og gressklinge

• Se skjærutstyrets emballasje for korrekt filing. Klingen og kniven files med en enkelgradet flatfil.

• Fil alle egger like mye for ö apprettholde klingens balanse.

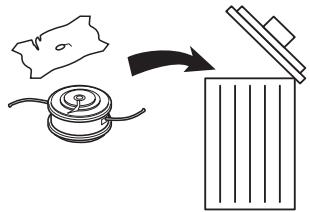

ADVARSEL! Kasser alltid et blad som er boyd, skjevt, sprukket, revnet aller skadet på en uller annen mæte. Forsk aldri Å rette ut et skjevt blad for ny bruk. Bruk bare foreskrevne originalblader.

Generelle arbeidsinstruksjoner

• Bruk alltid full gass ved rydding og trimming.
• Still motoren ned på tomgangsturtall hetter hvert arbeidsmoment. Lengre tids full gass uten at motoren belastes (dvs. uten den motstanden motoren fãr fra skjæeutstyret ved arbeid med maskinen) kan føre til alvorlig motorskade.

Betegnelser

• Gressrydding er en generell betegnelse for rydding av gress. Bäde gressklinge og gresskniv benyttes.

• Gresstrimming er en generell betegnelse for lettere klipping, f.eks. ved kanter eller rundt trær. Trimmerhode eller plastkniver benyttes.

ADVARSEL! Av og til fester det seg grener erler gress mellom vern og skjareutstyr. Stans alltid motoren ved rengjoring.

• Gressklinger og gresskniver pågressive brukes på treaktige stammer.
• Til alle typer av høyt erler kraftig gress brukes gressklinge.

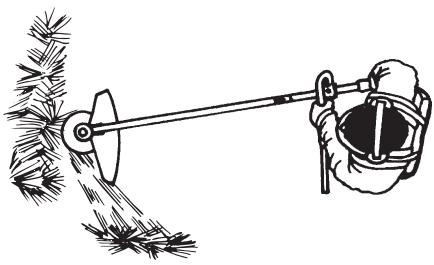

  Gresset meies ned med pendlende bevegelser til sidene, der bevegelse fra hore til venstre er ryddemomentet og bevegelse fra venstre til hore er returbevegelsen. La klingen arbeide med venstre side (mellom klokken 8 og 12).

• Hvis klingen vippes noe mot venstre ved gressrydding, samles gresset i en streng som gjør oppsamlingen lettere f.eks. ved raking.
• Forsök Å arbeide rytmisk. Stå stätt med fottene fra hverandre. Flytt deg forover etter returbevegelsen og still deg stätt igjen.
  La stottekuppen liggelett an mot bakken.Den skal beskytte klingen mot 日 gai bakken.
• Reduser faren for at materiale setter seg fast rundt klingen ved Å fölgse disse reglene:

1 Arbeid alltid med full gass.
2 Unngå det nyklipte materialet under returbevegelsen.
Stans motoren, lõsne selen og plasser maskinen pa bakken for du samler sammen det avvirkede materiaiet.

ADVARSEL! Verken brukeren av maskinen ell er noen andre ma forske a trekke vekk det ryddete materialet mens motoren eller skjareutstyret roterer, da dette kan fore til alvorlige skader.

Stans motoren og skjareutstyret før du tar bort materiale som har viklet seg rundt klingeakselen, da det ellers er fare for skader.

ADVARSEL! Se opp for gjenstander som slynges ut. Bruk alltid godkjent øyevern. Bøy deg aldri over skjæeutstyretsvern. Steiner, skrot o.l. kan kastes opp i øynene og forårsake blindhet eller alvorlige skader.

Hold uvedkommen på avstand. Barn, dyr, tilskuere og medhjelpere skal befinne seg utenfor sikkerhetssonnen på 15 m. Stans maskinen umiddelbart hvis noen nærmer seg.

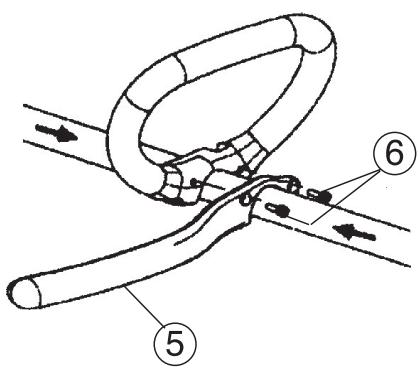

Montering av J-håndtak

ADVARSEL! Ved montering av J-händtak ma det kun benyttes gressklinge/gresskniver aller trimmerhode/plastkniver. Sagblad mä aldri brukesammen med J-händtak.

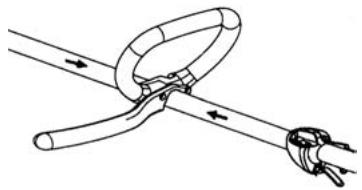

• Snepp loophandtaket over riggrøret. Legg merke til at loophandtaket på monteres mellom pilmarkeringene på riggrøret.

Gjør en finjustering slick at J-håndtaket gir en behagelig arbeidsstilling. Trekk til laserattet.

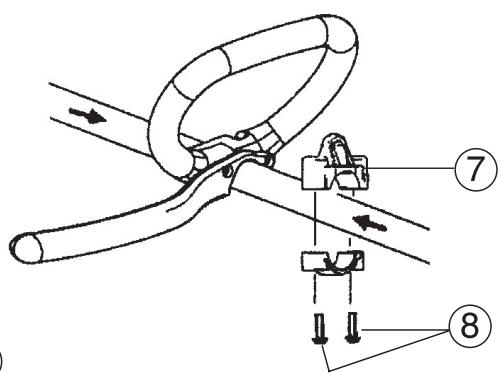

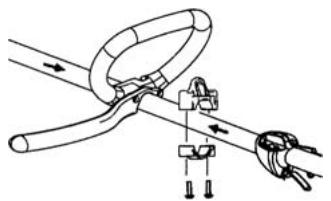

Montering av opphengsløkke

Opphengslokken monteres mellom bakre handtak og loophandtaket. Plasser opphengskroken sik at maskinen blir avbalansert og komfortabel Å arbeide med.

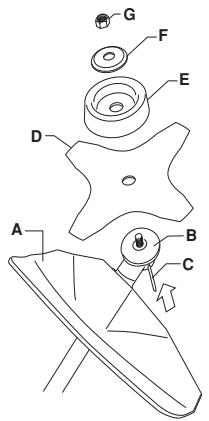

Montering av klingevern/kombivern, gressklinge og gresskniv

• Klingevernet/kombivernet (A) hektes fast i festet på riggrøret og festes med 1 skrue. OBS! Bruk anbefalt bladbeskyttelse. Se kapitlet Tekniske data.
  Monter medbringeren (B) på den utgående aktelsen.
  Vri rundt klingeakselen til att av hullene i medbringeren stemmer overens med tilsvarende hull i girhuset.

Før lasepinnen (C) inn i hullet sik at aktelsen lases.

• Plasser klingen (D), stottekuppen (E) og stotteflensen (F) på den utgående aktelen.
• Monter mutteren (G). Mutteren trekkes til med et moment på 35-50 Nm (3,5-5 km). Bruk pipenøkkelen i verktøysettet. Hold i nøkkelens skaat sær bladbeskyttelsen som mulig. Mutteren trekkes til nrnøkken fores mot rojasjonsretningen (OBS! venstregjenget).

Montering av skjæreutstyr

ADVARSEL!

Ved montering av skjæeutstyr er det ytterst viktig at holderen/støtteflanders havner riktig i kjøreutstyretse sentrumshull. Feil montert skjæeutstyr kan forårsake alvorlig og/eller livsfarlig personskade.

ADVARSEL! Skjæeutstyr på ikke under noen omstendigheter brukes uten at godkjent beskytteilse er montert. Se kapitlet Tekniske data. Hvis feil eller defekt vern er montert, kan dette forårsake alvorlig personskade.

Kontroll før start

Folg disse anbefalingene av sikkerhetsgrunner!

• Kontroller at det/DDie har opposatt sprekker i bunnen av tennene erer ved sentrumshullet i klingen.Den vanligste 1arsaken til sprekkdannelse er at det har opposatt skarpe hjorner i bunnen av tennene ved filing,ller at klingen er brukt med slove tenner. Klingen ma skiftes his det oppdages sprekker.

• Kontroller at det ikke har oppostätt sprekker i støteflensen på grunn av slitasje eller for hard tiltrekking. Støteflensen på skiftes hvis det oppdages sprekker.

• Kontroller at klingevernet er uskadd og fri for sprekkdannelser. Skift klingebeskyttelsen hvis den er blitt utsatt for slag eller har sprekker.

• Kontroller trimmerhodet og trimmerskjermen slik at de er uten skader og fri for sprekkdannelser. Bytt trimmerhode eller trimmerskjerm hvis de er blitt utsatt for slag eller har sprekker.

• Bruk aldri maskinen uten vern eller med defekt vern.
• Samtige deksler skal vare korrekt montert og uten feil før maskinen startes.

Tekniske data

Godkjent tilbehør
Gjenge klingeaksel M10
Sentrumshull i blader/kniver Ø 25,4 mm
Betegnelser	Type	Skjerm for skjæreutstyr, Art.nr.
Gressklinge/gresskniv	Grass 255-4 1" (Ø 255 4-tannet)	503 93 42-02
Trimmerhode	T25	537 33 83-02
Plastkniver	Tricut Ø 300 mm	531 00 38-11
Støttekopp	Fast
