BRUKSANVISNING J-HANDLE KIT 125 L HUSQVARNA

Filing av graskniv och grasklinga 4

Allmanna arbetsinstruktioner 4

MONTERING

Montering av J-handtag 6

Montering av upphängningsogla 6

Montering av klingskydd/kombiskydd, grasklinga och graskniv 6

Montering av skärutrustning 6

START OCH STOPP

Kontroll fere start 7

TEKNISKA DATA

Tekniska data 7

Innan start mäste följande observeras:

Läsigenom brauksanvisingen noggrant och Förstå innehåletinnan du använder maskinen. Denna brauksanvising Årettkomplement till den brauksanvising som medfoljer maskinen.För övrit handhavande, se maskinens brauksanvising.

Husqvarna AB arbetar ständigt med att vidareutveckla sinaprodukter och forbehäller sig)därfor ratten till andringarbeträffande bl.a. form och utseendeutan foregående meddelande.

Längvarig exponering for buller kan ge bestaende hörskador. Använd dārfor alltid godkända hörskyydd.

WARNING! Under inga forhallanden fãr maskinens ursprungliga utformning ändrasutan tillstand frän tillverkaren. Använd alltid originaltillbehör. Icke auktoriseradeändringar och/eller tillbehör kan medforaalvarliga skador eller dödsfall for Föraren aller andra.

WARNING! Detta tillbehör fär endast** användas tillsammans med)därfor avsedda trimmers, se under rubrik "Godkända tillbehör" i kapitel "Tekniska data" i maskinens braksanvising.

VARNING! Vid montering av J-handtag fár endast grasklingor/gräsknivar uller trimmerhuvud/plastknivar anvandas. Sågklinga fár aldrig användas tillsammans med J-handtag.

VIKTIGT! Under inga omständigheter fár Norway skärutrustning användas utan att godkänt skydd monterats. Se kapitel Tekniska data. Om fel eller defekt skydd monteras, kan detta orsaka allvarlig persokada.

VIKTIGT! Använd alltid stövlar med halkfri sula och stälhättä om maskinen förses med grasklinga.

J-handtagssatsen innehäller följande delar:

Loophandtag

1 Loophandtag
1klamplat
1bult
1 vingmutter

J-handtag

1 J-handtag
2 skruvar
1 sele
1 upphängningsogla
2 skruvar
1grasklinga
1 stödkopp
1 stödläns
1 mutter
1 klingmutternyckel
1 transportskydd

Vad ar vad?

1 Loophandtag
2 Klamplat
3Bult
4 Vingmutter
5 J-handtag
6 2 skruvar
7 Uphangningsogla
8 2 skruvar

9 Sele
10 Grasklinga
11 Stödkopp
12 Stödläns
13 Mutter
14 Transportskydd
15 Klingmutternyckel

Skärutrustning

Detta avsnitt behandlar hur du genom korrekt unterhãll samt genom användning av korrekt typ av skärutrustning:

• Reducerar maskinens kastbenägenhet.
  Erhaller maximal skar prestanda.
  Ökar skärutrustingens livslängd.

Grundregler

1 Använd endast skärutrusting tillsammans med det skydd som vi rekommenderar! Se kapitel Tekniska data.

2 Hall korrekt skränkning! Folj vara instruktioner och anecdand rekommenderat skränkverktyg. En felaktigt skränkt klinga ökar risken for fastlåsning och kast.

3 Kontrollera skärutrustingen med avseende på skador och sprickbildning. En skadad skärutrusting skä alltid bytas ut.

WARNING! En felaktig skärutrustning aller en felaktigt filad klinga ökar risken für kast.

VARNING! Undvik att saga i skärområdet mellan klockan 12 och 3 på klingan. Av klingans rotationshastighet kan kast intraffa just i detta ansättningsområde på klingan, daß ansättning sker på grövre stammar.

Filning av gräskniv och gräsklinga

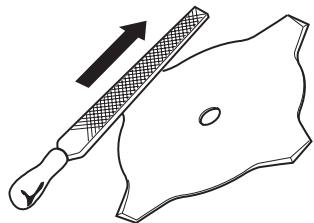

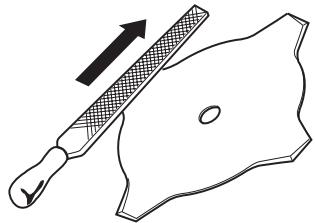

• Se skärutrustningens Förpackning für korrekt filning. Klingan och kniven filas med en enkelgradig flatfil.

• Fila alla eggar lika mycket for att bibehålla balansen på klingan.

WARNING! Kassera alltid en klinga som ar böjd, skept, spräckt, brusten eller skadad på nagot annat sätt. Försök aldrig att rikta en skept klinga für ny användning. Använd endast originalklingor av föreskriven typ.

Allmanna arbetsinstruktioner

Ha alltid fullgas vid all rojning och trimning.
- Slapp ner motorn på tomgangsvarvital after varje arbetsmoment. Längre tids fullvarvutan att motorn belastas (dvs utan motständet som motorn upplever via skärurstrustningen vid arbete med maskinen) kan ge allvarlig motorskada.

Benämningar

• Gräsröjning ar en generell benämning for röjning av gräs. Både gräsklinga och gräskniv används.

• Grästrimning ar en generell benämning for lättare avverkning, t ex vid kanter och runt trad. Trimmerhuvud eller plastknivar används.

WARNING! Ibland fastnar grenar eller gras mellan skydd och skärutrustning. Stanna alltid motorn vid rengöring.

Gräsröjning med gräsklinga

• Gräsklingor och gräsknivar fár ej användas till vedartade stammar.
• För alla typer av högt eller kraftigt gräs används grasklinga.

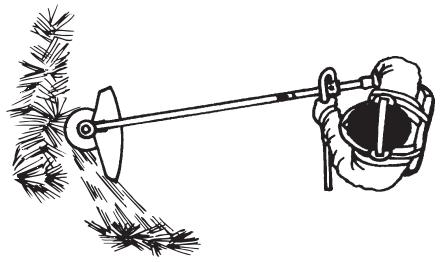

• Gras mejas ned med pendlande rörelse i sidled, där rörelse frán höger till vänster ar röjningsmomentet och rörelse frán vänster till höger ar returnrörelse. Låt klingan arbeta med vänstra sidan (mellan klockan 8 och 12).

• Om klingan lutas nagot Åt vänster vid gräsröjning, samlas gräset i en sträng som underlättar uppsamling vid t texkrattning.
• Stráva after att arbeta rytmiskt. Stå stadigt med fötterna isär. Flytta framåt after returnrölsen och ställ dig stadigtigen.
• Låt stödkoppen ligga anätt mot marken. Den är till for att skydda klingan frän markansätting.
• Minska risiken für att materialet skalindas runt klingan genom att folja dessa regler:

1 Arbeta alltid med full gas.
2 Undvik det just skurna materialet under returnorelsen.

• Stanna motorn, lossa selen och placera maskinen på marken innan du samlar ihop det skurna materialet.

WARNING! Varken användaren av maskinen eller;nagon annan fär forsoka att dra undandet skurna materialet nar motorn ellerskärurustningen roterar, eftersom detta kan medföra allvarliga skador.

Stanna motorn och skärurtrustningen innan du tar bort material som lindats runt klingaxeln, aftersom det annars finns risk for skador.

VARNING! Varning for utslungade foremål. Använd alltid godkända ögonskydd. Luta dig aldrig över skärutrustningens skydd. Stenar, skråp m.m. kan kastas upp i ögonen och välla blindhet eller allvarliga skador.

Håll obehöriga på avständ. Barn, djur, askádare och medhjalpare ska befinna sig utanfor sakerhetszonen på 15 m. Stanna maskinen omedelbart om;nagon narrmar sig.

Montering av J-handtag

VARNING! Vid montering av J-handtag fär endast gräsklingor/gräsknivar eller trimmerhuvud/plastknivar anvandas. Sågklinga fär aldrig anvandas tillsammans med J-handtag.

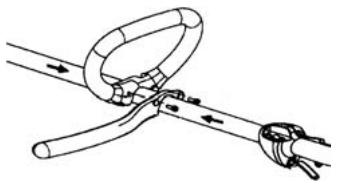

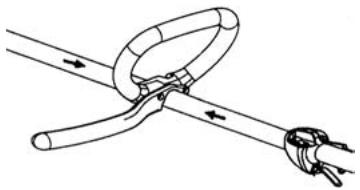

• Snapp loophandtaget over riggroret. Observera att loophandtaget maste monteras mellan pilmarkeringarna på riggroret.

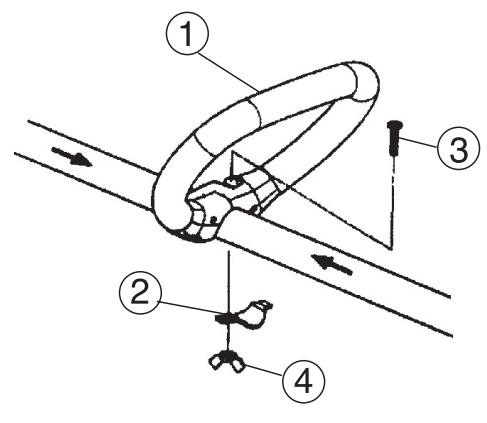

Montera bult, klämplät och vingmutter enlicht bild.

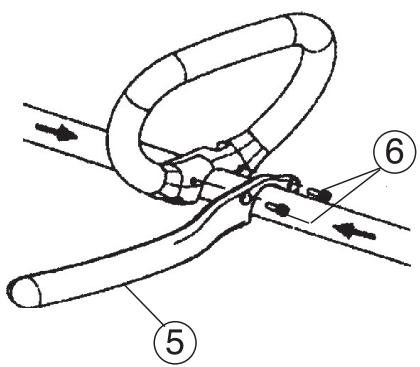

- J-handtaget monteras i loophandtaget med två skruvar enligt bild.

Gör en finjustering sä att J-handtaget ger en bekväm arbetsställning. Drag Åt vredet.

Montering av upphängningsöglä

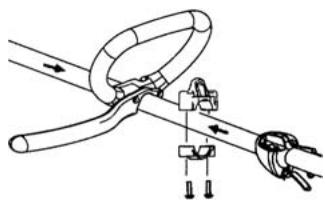

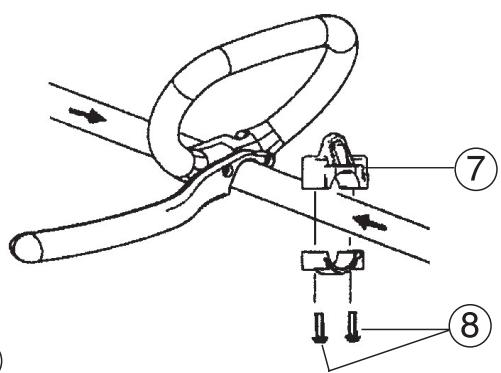

Upphangningsoglan monteras mellan bakre handtag och loophandtaget. Placera uphangningsoglan sa att maskinen blir balanserad och bekvam att arbeta med.

Montering av klingskydd/ kombiskydd, gräsklinga och gräskniv

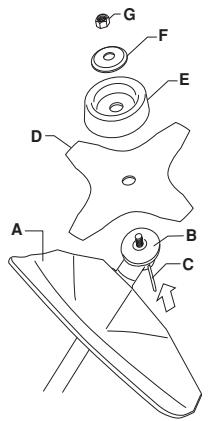

• Klingskyddet/kombiskyddet (A) krokas fast i fästet på riggröret och fixeras med en skruv. OBS! Använd rekommenderat klingskydd. Se kapitel Tekniska data.
  Montera medbringare (B) på utgående axel.
  Vrid runt klingaxeln tills ett av medbringarens hal sammanfaller med motsvarande hal i växelhuset.

• För in laspinnen (C) i hålet sa att axeln lases.

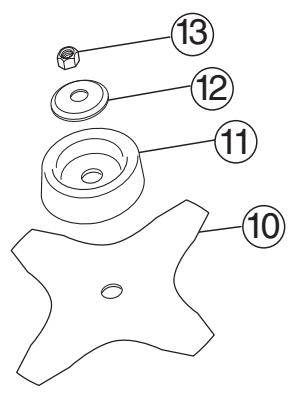

• Placera klingan (D), stödkopp (E) och stödläns (F) på utgående axel.
• Montera muttern (G). Muttern skall dras Åt med ett moment av 35-50 Nm (3,5-5 km). Använd hylsnyckeln i verktygssatsen. Håll i nyckelns skaft sö nara klingskyddet som möjigt. Muttern dras Åt;när nyckeln fös mot rotationsriktningen (OBS! vänstergangad).

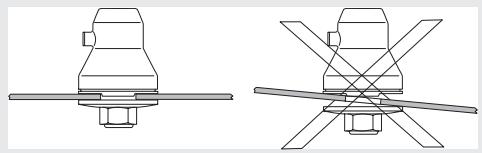

Vid montering av skärur Trusting ar det ytterst viktigt att medbringarens/ stödlänsens styrning hamnar ratt i skärur Trustingens centrumhål. Felaktigt monterad skärur Trusting kan orsaka allvarlig och/eller livshotande persorskada.

WARNING! Under inga omständigheter fár\ nàgon skärur Trusting användas atan att\ godkänt skydd monterats. Se kapitel\ Tekniska data. Om fel eller defekt skydd\ monteras, kan detta orsaka allvarlig\ personskada.

Kontroll före start

Följ de harerekommendationerna av sakerhetsskall!

• Kontrollera klingan sö att sprickor inte har uppstätt i tandbottnar eller vid centrumhålet. Vanligaste orsaken till att sprickor bildas År att skarpa hörn i tandbottnarna har uppstätt vid filning eller att klingan anvånts med slöta tänder. Kassera klingan om sprickor kan upptäckas.

• Kontrollera stödländsen sä att inga sprickor har uppstätt på grund av utmattning eller for hård ätdragning. Kassera stödländsen om sprickor kan upptäckas.

• Se till att lasmuttern inte förlorar sin laskraft. Mutterlåsningen ska ha ett lasmoment på minst 1,5 Nm. Lasmutterns Åtdragningsmoment skara vara på 35-50 Nm.

• Kontrollera klingskyddet sö att det är oskadat och fritt frän sprickbildning. Byt klingskydd om det utsatts För slag eller har sprickor.

• Kontrollera trimmerhuvudet och trimmerskyddet sö att de ar oskadade och fria frän sprickbildning. Byt trimmerhuvud eller trimmerskydd om de utsatts För slag ell er har sprickor.

• Använd aldrig maskinenutan skydd eller med defekt skydd.
• Samtliga käpor skall vara korrekt monterade och felfria före start av maskinen.
