MANUALE UTENTE J-HANDLE KIT 125 L HUSQVARNA

Prima dell'avviamento osservare quando segue: 44

CHE COSA C'È?

Che cosa c'è?

NORMEDI SICUREZZA

Attrezzatura di taglio 46

Affilatura del coltello tagliaerba e della lama tagliaerba 46

Istruzioni generali di lavoro 46

MONTAGGIO

Montaggio dell'impugnatura a J 48

Montaggio del gancio di sospensione 48

Montaggio di paralamata/protezione multipla, lama tagliaerba e coltello tagliaerba 48

Montaggio del gruppo di taglio 48

Controlli prima dell'avviamento 49

CARATTERISTICETECNICHE

Caratteristiche tecniche 49

Prima dell'avviamento osservare quanto segue:

Prima di usare la macchina, leggere per intero le istruzioni per l'uso e accertarsi di averne compreso il contentuto. Il presente libretto integra le istruzioni per l'uso allegate alla macchina. Per le altre funzioni, vedere il libretto di istruzioni per l'uso della macchina.

La Husqvarna AB proceeds costamente allo sviluppo dei propri prodotti e si riserva quando il diritto di apportare,enza alcun preavviso, modifiche riguardanti fra l'alto la forma e l'aspetto esteriore.

Una lunga esposizione al rumore più comportare lesioni permanenti all'udito. Usare quando sempre cuffie di protezione omologate.

AVVERTENZA! Evitare assolutamente di modificare la versione originale della macchina perché l'autorizzatoe del fabbricante. Usare sempre accessori originali. Modifiche e/o accessori non autorizzati possono causare lesions gravi o mortali all'operaatore o a terzi.

AVVERTENZA! Questo accessorio più essere usato solo con alcuni tipi di bordatori appositamente studiati (vedere alla voce "Accessori omologati", al capitolo Dati Tecnici, nel manuale delle istruzioni della macchina).

AVVERTENZA! Con il montaggio dell'impugnatura a J è possibile utilizzare solo lama/coltello tagliaerba oppure testina portafilo/coltelli in plastica. Non usare mai una lama per sfrascatura con l'impugnatura a J.

IMPORTANT! Non usare mai in nessun caso alcun gruppo di taglio perché sa via stato montato un dispositivo di protezione omologato. Vedi capitolo Dati tecnici. Il montaggio di un dispositivo di protezione inadequato o difettoso cui provocare gravi lesioni alle persone.

IMPORTANT! Utilizzato sempre stivali con suola antiscivolo e calotta di acciaio se la macchina è dotata di lama da sfalcio.

Il kit impugnatura a J contiene quanto segue:

Impugnatura ad anello

1 Impugnatura ad anello
1 morsetto
1 bullone
1 dado el alette

Impugnatura a J

1 Impugnatura a J
2viti
1 imbracatura
1 gancio di sospensione
2viti
1 lame tagliaerba
1 coppetadi supporto
1 flangia di sostegno
1 dado
1 chiave del dato della lama
1 protezione per trasporto

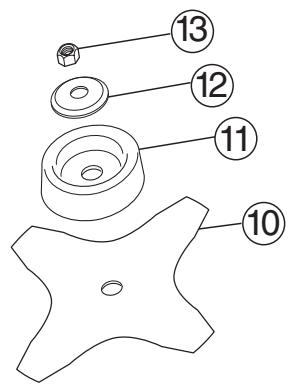

Che cosa c'è?

1 Impugnatura ad anello
2 Morsetto
3 Bullone
4 Dado ad alette
5 Impugnatura a J
6 2 viti
7 Gancio di sospensione
8 2 viti

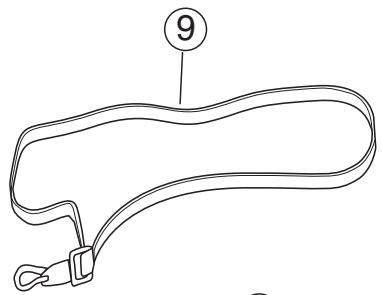

9 Imbracatura
10 Lame tagliaerba
11 Coppetta di supporto
12 Flangia di sostegno
13 Dado
14 Protezione per trasporto
15 Chiave del dato della lama

Attrezzatura di taglio

Questa parte vi indica, con la corretta manutenzione e l'uso del tipo di attrezzatura di taglio, come:

• Ridurre la tendenza al contraccolpo della macchina.
• Ottenere sempre le migliorie prestazioni di taglio.
• Aumentare la durata dell'attrezzzatura di taglio.

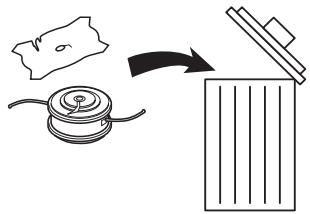

Regole basilari

1 Usare solo gruppi di taglio abbinati ai tipi di protezione da!.
noi raccomandati! Vedi capitolo Dati tecnici.

2 Mantenere un'allicciatura corretta!Seguire le nostre
istruzioni ed usare l'utensile di allicciatura consigliato. Una lama mal allicciata aumenta il rischio d'incastro e contraccolpi.

3 Controllare il gruppo di taglio per individuire danni o incrinature. Un gruppo di taglio danneggiato dev'essere sostituito.

AVVERTENZA! Un gruppo di taglio errato o una lama affilata in modo sbagliato augmentano il rischio di contraccolpi.

AVVERTENZA! Evitare di segare con il settore di lama che è compreso tra le posizioni ore 12 e ore 3. Per la velocità di rotazione della lama vi è rischio di contraccolpi, se esta parte della lama viene avvincata a tronchi di grosso spessore.

Affilatura del coltello tagliaerba e della lama tagliaerba

• Per una corretta affilatura vedere la confezione del gruppo di taglio. La lama e il coltello siAFFILANO con una lima piatta a taglio simplice.

• Per mantenere l'equilibratura della lama, limare ugualmente tutti i taglienti.

AVVERTENZA! Rottamare sempre la lama che sia piegata, contorta, lesionata, incrinata o danneggiata in altri modo. Non provate mai a raddrizzare una lama piegata per riutilizzarla. Usare solo lame originali del tipo raccomandato.

Istruzioni generali di lavoro

• Durante tutte le operazioni di sfoltimento e bordatura far funzionare sempre la macchina a pieno gas.
• Dopo ciascuna fase di lavoro decelerare il motore sono al regime minimo. Un esercizio prolongato a piano regime sulla carico (cchio èswana la resistenza avvertita dal motoreattraverso il gruppo di taglio durante il lavoro con la macchina) può causare gravi danni al motore.

Terminologia

• Sfoltimento è una definizione generale che si riferisce allo sfoltimento dell'erba. è possibile utilizzato sua la lama che il coltello tagliaerba.

• Bordatura dell'erba è una definizione generale riferita ad un taglio più leggero, ad esempio negli angoli e intorno agli alberi. Si utilizzato testina portafilo o coltelli in plastica.

AVVERTENZA! A volte rami o erba possono incastrarsi tra la protezione e il gruppo di taglio. Spagnere sempre il motore prima della pulizia.

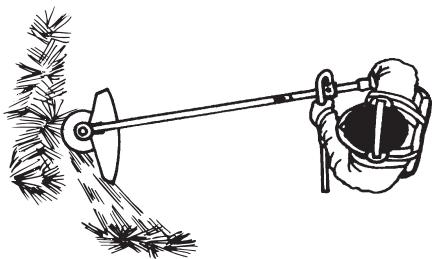

Sfoltimento dell'erba con lama tagliaerba

• Le lame tagliaerba e i coltelli tagliaerba non possono essere usati per i tronchi legnosi.
• Per tutti i tipi di erba alla o robusta si usa la lama tagliaerba.
• L'erba viene falciata con movimenti oscillanti lateralemente, in cui il movimento da destra a sinistra costituisce il momento di falciatura perché il movimento da sinistra a destra è il movimento di ritorno. Favorare col lato sinistro della lama (prendendo ad esempio l'orologio, la posizione sarebbe fra le 8 e le 12).

• Inclinando leggermente la lama verso sinistra durante lo sfoltimento, l'erba forma un'andana che ne facilita la raccolta col rastrello.
• Cercare di lavorare con movimenti ritmici. Assumere una posizione stabile con i piedi divaricati. Dopo il movimento di ritorno avanzare e riassumente una posizione stabile.
• Fare in modo che la coppetta di sostegno si appoggi leggermente al terreno. La coppetta di sostegno serve a proteggere la lama dal contatto con il terreno.
• Per evitare che il tagliato si aggrovigli intorno alla lama è bene seguire le seguentiindicazioni:

1Lavorare sempre a pieno gas.
2 Evitare il materiale appena tagliato nel movimento di ritorno.

• Arrestare il motore, sganciare l'imbracatura ed appoggiare a terra la macchina prima di raccogliere il materiale tagliato.

AVVERTENZA! Non cercare mai di rimuovere il materiale tagliato con il motore in moto o il gruppo di taglio in rotazione. Esiste il rischio di ferirsi gravamente ecision vale sua per l'operatore che per eventuali terzi.

Arrestare il motore e il gruppo di taglio prima di rimuovere il materiale avvolto intorno all'albero della lama; in caso contrario esiste il rischio di ferirsi gravamente.

AVVERTENZA! Rischio di oggetti volanti. Usare sempre una protezione per gli occhi omologata. Evitate di lavorare inclinati verso la protezione del gruppo di taglio. Esiste il rischio di venir colpitiagli occhi da sassi o altri corpi estranei il che potrebbe causare cecità o altre gravi lesioni.

Mantenere sempre distanti i non addetti ai lavori. Bambini, animali, assistenti eanche eventuali spettatori devono sempre essere tenuti ad una distanza di sicurezza di 15 metri. Arrestare immediamente la macchina nel caso qualcuno si avvicini.

Montaggio dell'impugnatura a J

AVVERTENZA! Con il montaggio dell'impugnatura a J è possible utilizzare solo lama/coltello tagliaerba oppure testina portafilo/coltelli in plastica. Non usare mai una lama per sfrascatura con l'impugnatura a J.

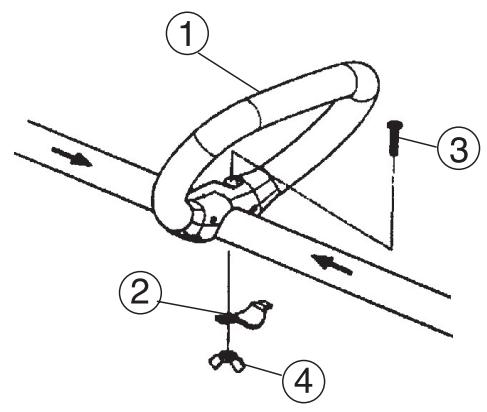

• Premere l'impugnatura ad anello sull'albero cavo. Osservare che l'impugnatura ad anello dev'essere montata fra le frece segnate sull'albero cavo.

• Montare il bullone, il morsetto e il dato ad alette in base alla figura.

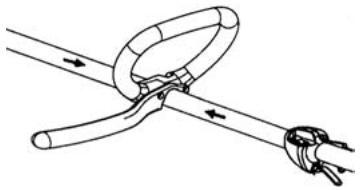

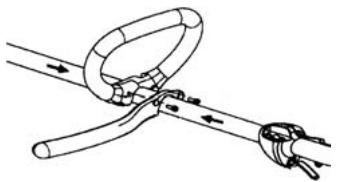

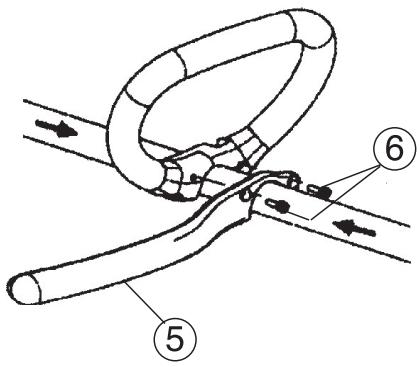

• L'impugnatura a J viene montata nell'impugnatura ad anello con 2 viti come in figura.

• Regolare di nuovo affinché l'impugnatura a J consenta una comoda posizione di lavoro. Avvitare la manopola.

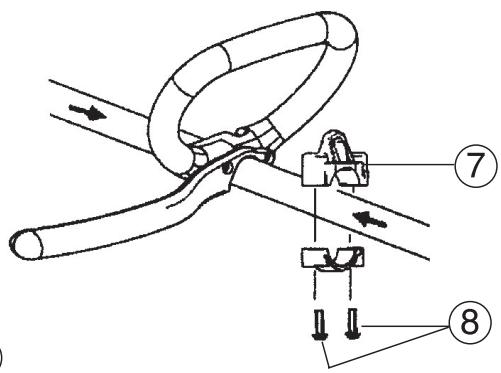

Montaggio del gancio di sospensione

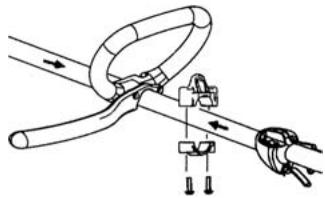

Il gancio di sospensione viene montato fra l'impugnatura posteriore e l'impugnatura ad anello. Situare il gancio in modo che la macchina sia ben bilanziata e risulti facile da manovrare.

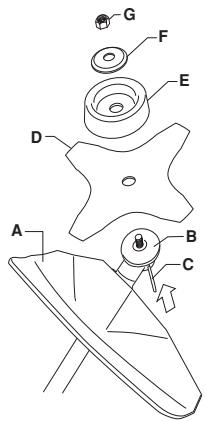

Montaggio di paralama/protezione multipla, lama tagliaerba e coltello tagliaerba

• Il paralama/protezione multipla (A) viene agganciato al supporto sull'albero cavo e fissato con una vite. N.B! Usare il paralama di tipo consigliato. Vedi istruzioni alla voce Caratteristiche tecniche.
  Montare il menabrida (B) sull'alberino sporgente.

• Far ruotare l'alberino portalama fino a far coincidere uno dei fori del menabrida con il foro correspondente nell'alloggiamento del riduttore.

• Introduire nel foro la spina di bloccaggio (C) per bloccare l'alberino.

• Collocare la lama (D), la coppetta di sostegno (E) e la flangia di sostegno (F) sull'alberino sporgente.
• Montare il dato (G). Esso va serrato con una coppa di 35-50 Nm (3,5-5 km). Usare la chiave a bussola inclusa nel kit attrezzi. Mantenere il manico della chiave il più possibile vicino al paralama. Per serrare il dato girare la chiave in senso contrario a quello di rotazione (NOTA! filettatura sinistorsa).

Montaggio del gruppo di taglio

AVVERTENZA!

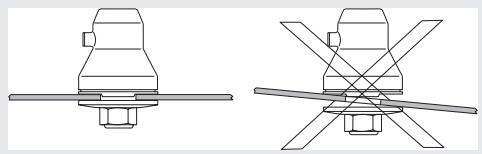

Durante il montaggio del gruppo di taglio è di estrema importanza fare in modo che la guida del menabrida/flangia di supporto sua situato nel modo corretto nel foro centrale del gruppo di taglio. Un gruppo di taglio montato in modo errato cui causare lesioni molto gravi e/o perfino mortali.

AVVERTENZA! Non usare mai in nessun caso alcun gruppo di taglioswana che sia stato montato un dispositivo di protezione omologato. Vedi capitolo Dati tecnici. Il montaggio di un dispositivo di protezione inadequato o difettoso più provocare gravi lesioni alle persone.

Controlli prima dell'avviamento

Per ragioni di sicurezza,seguirequesteraccomandazioni!

• Controllare la lama per accertarsi che non vi siano incrinature sul fondo dei denti o presso il foro centrale. Le cause più frequenti delle incrinature sono il formarsi di angoli acuti sui fondi dei denti durante l'affilatura e l'uso della lama con i denti non affilati. In caso di incrinaturegettare via la lama.

• Controllare la flangia di sostegno assicurandosi che non si siano formate incrinature dovute ad affaticamento o ad un serraggio eccessivo. In caso di incrinature, gettare via la flangia.

• Controllare che il dato non abbia Persons la sua capacità di bloccaggio. Il blocco del dato deve所提供 rare una coppià di almeno 1,5 Nm. La coppià di serraggio del dato deve corrispondere a 35-50 Nm.

• Controllare il paralama e verificare che non abbia subito leSIONi o incrinature. Sostituire il paralama nel caso in cui abbia subito degli urti o presenti delle incrinature.

• Controllare la testina portafilo e la protezione della testina e verificare che siano intatte e non presentino incrinature. Sostituire la testina portafilo o la protezione della testina nel caso in cui abbiano subito degli urti o presentino incrinature.

• Non usare mai la macchina senza protezione o con una protezione difettosa.
• Tutti i coperchi devono essere correttamente montati e integri prima dell'avviamento della macchina.

Caratteristiche tecniche

Accessorio omologati
Passo albero lama M10
Foro centrale delle lame/coltelli Ø 25,4 mm
Terminologia	Tipo	Protezione per gruppo di taglio, Art. no.
Lama/coltello tagliaerba	Grass 255-4 1" (Ø 255 4 denti)	503 93 42-02
Testina portafilo	T25	537 33 83-02
Coltelli in plastica	Tricut Ø 300 mm	531 00 38-11
Coppetta di supporto	Fissa
