GEBRUIKSAANWIJZING J-HANDLE KIT 125 L HUSQVARNA

Voor het starten moet u rekening houden met de volgende punten: 38

WAT IS WAT?

Wat is wat?

VEILIGHEIDSINSTRUCTIES

Snijuitrusting 40
Vijlen van grasmes en grasmaaiblad 40
Algemene werkinstructies 40

MONTEREN

J-handvat monteren 42
Monteren van ophangoog 42
Monteren van bladbeschemkap/combibeschemkap, grasmaaiblad en grasmes 42
Montage van snijutrusting 42

STARTEN EN STOPPEN

Controle voor het starten 43

TECHNISCHE GEGEVENS

Voor het starten moet u rekencing houden met de volgende punten:

Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen. Deze gebruiksaanwijzing is een aanvulling op de gebruiksaanwijzing die bij de machine gevoegd is. Voor overige behandeling, zie de gebruiksaanwijzing van de machine.

Husqvarna AB werkkt voortdurend aan het verder ontwikkelen van haar producten en houdt zich dan ook hetrecht voor om+zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

Langdurige bloatstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik waarom.altijd goedgekeurde gehoorbescherming.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Men要去 algid originele onderdelen gebruiken. Niet goedgekeurde wijzigingen en/of nieteriginele onderdelen+kunnen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! Deze accessoire mag alleen worden gebruikt met de waarvoort bestemde trimmers, zie de rubriek "Goedgekeurde accessoires" in het hoofdstuk Technische geevens in de gebruiksaanwijzing van de machine.

WAARSCHUWING! Bij het monteren van het J-handvat mogen alleen grasmaaibladen/ grasmessen of trimmerkoppen/kunststof messen worden gebruikt. Een zaagblad mag nooit samen met een J-handvat worden gebruikt.

BELANGRIJK! Onder geen bedding mag snijuitrusting worden gebruikt zonder dat een goedgekeurde beschemkap is gemonteerd. Zie het hoofdstuk Technische gegevens. Indien een verkeerde of defekte beschemkap worden gemonteerd, kan dit ernstige verwondingen peroorzaken.

BELANGRIJK! Draag altijd laarzen met anti-slip zool en stalen neus als de machine worden uitgerust met een grasmaaiblad.

De J-handvatset bevat de volgende onderdelen:

Loophandvat

1 Loophandvat
1 klemplaatje
1 bout
1 vleugelmoer

J-handvat

1 J-handvat
2 schroeven
1 draagstel
1 ophanghaak
2 schroeven
1grasmaiaiblad
1 steunkop
1 steunflens
1 moer
1 bladmoersleutel
1 transportbescherming

Wat is wat?

1 Loophandvat
2 Klemplaatje
3 Bout
4 Vleugelmoer
5 J-handvat
6 2 schroeven
7 Ophanghaak
8 2 schroeven

9 Draagstel
10 Grasmaaiblad
11 Steunkop
12 Steunflens
13 Moer
14 Transportbescherming
15 Bladmoersleutel

Snijuitrusting

In dit hoofdstuk worden behandeld hoe u door het juiste onderhoud en door het juiste type snijuitrusting te gebruiken:

• Het terugslagrisico van uw machine reduceert.
• Een maximum zaagprestatie krijgt.
• De levensduur van de snijuitrusting verlengt.

Basisregels

1 Gebruik een snijuitrusting alleen samen met de door ons aanbevolen beschemkap! Zie het hoofdstuk Technische gegevens.

2 Zorg ervoor dat de schranking correct is! Volg unsere instructies en gebruik het aanbevolen schrankgereedschap. Een verkeerd geschrankt maaiblad verhoogt het risico op vastraken en terugslag.

3 Controller de snijuitrusting op beschadigingen en barsten. Een beschadigde snijuitrusting要去 algendervangen worden.

WAARSCHUWING! Een defecte snijuitrusting of een verkeerd gezijld blad verhogen het risico op terugslag.

WAARSCHUWING! Probeer om nicht te zagen in het gebied:tussen 12 en 3 uur van het blad.Vanwege de rotatiesnelheid van het blad kan terugslag precies in dit gebied optreden wonneer men in grovere stammen zaagt.

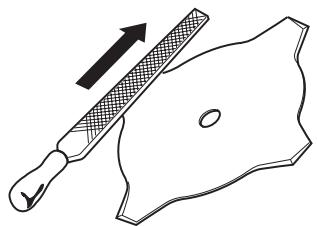

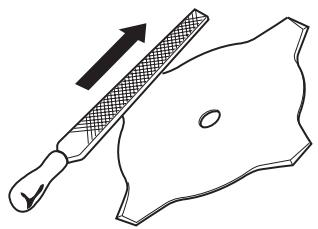

Vijlen van grasmes en grasmaaiblad

• Zie de verpakking van de snijuitrusting voor vrijen op de juiste wijze. Het blad en mes要去en met een platte vrij met enkele kapping gezijld worden.

Vijl alle snedes evenveel om de balans van het maaiblad te bewaren.

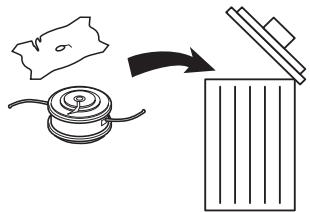

WAARSCHUWING! Gooi een verbogen, scheef, gebarsten, gebroken of op andere wijze beschadigd blad alsijd weg. Probeer een scheef blad nooit te stellen om dit opnieuw te gebruiken. Gebruik uitsluitend originele bladen van het voorgeschreven type.

Algemene werkinstructies

• Geef altijd vol gas bij het maaien en trimmen.
• Laat na elke stap van het werkproces de motor stationair draaien. Als de motor langdurig op volle toeren draait zonder dat hij belast worden (d.w.z. zonder de waarstand die de motor bij het werken met de machine ondvindt via de snijuitrusting) kan dit tot ernstige beschadigingen van de motor leiden.

Benamingen

• Gras maaien is een algemene benaming voor het maaien van gras. Er worden zowel een grasmaaiblad als een grasmes gebruikt.

• Grastrimmen is een algemene benaming voorlichtere werkzaamheden, bijv. aan randen of rond bomen. Er wordt een trimmerkop of kunststof messen gezruikt.

WAARSCHUWING! Soms raken takken of gras bekneld:tussen de beschemkap en de snijuitrusting. Stop altijd eerst de motor voordat u deze verwijdert.

Gras maaien met grasmaaiblad

• Grasmaaibladen en grasmessenogensniet gebrukt worden bij houtachtige stammen.
• Voor alle soorten hoog of sterk gras worden een grasmaaiblad gebruikt.
• Het gras worden neergehaald met pendelende bewegingen maar de zijkanten, waar bij de beweging van rechtsaar links het maaimoment is en de beweging van links maar rechts de retourbeweging. Laat de linkerkant van het blad werken (tussen 8 en 12uur).

• Indien het blad tijdens het gras maaien een ietsje schuin waar links worden gezchoolden, worden het gras in een streng gelegd, hetgeen het verzamelen makkelijker maakt bijv. bij harken.
• Probeer om ritmisch te werkken. Sta stevig met uw voeten uit elkaar. Beweeg na de retourbeweging maar voren en sta verrolgens waar stevig stil.
• Laat de steunkoplicht op de grond rusten. Deze is speciala bedoeld om te voorkomen dat het blad in de grond snijdt.
• Verklein het risico dat het materiaal rond het blad worden gewonden door de volgende regels op te volgen:

1 Werk altijd met vol gas.
2 Vermijdijdens de retourbeweging het pasgemaide materialiaal.

Schakel de motor uit, maak het draagstel los en zet de machine op de grond voordat u het gemaaide materiaal verzamelt.

WAARSCHUWING! Noch de gebruiker van de machine noch iemand anders mag proberen het afgezaagde materiaal weg te trekken wonneer de motor of desnijuitrusting draait, odomat dit tot ernstig letsel kan leiden.

Stop de motor en de snijuitrusting voordat u materiaal verwijdert dat rond de as van het zaagblad is gewikkeld, waar dat anders risico van letsel bestaat.

WAARSCHUWING! Waarschuwing voor weggeslingerde voorwerpen. Gebruik algijd goedgegeurde oogbeschemming. Buig nooit over de beschemmkap van de snijuitrusting heb. Stenen, vuil e.d. hunnen omhoog geworpen worden in uw ogen en blindheid of ernstig letsel veroorzaken.

Houd onbevoegden op afstand. Kinderen, dieren, toeschouwers en medewerkers要去en zich buiten de veiligheidszone van 15m bevinden. Schakel de machine onmiddelijkukt indien iemand dichterbijkomt.

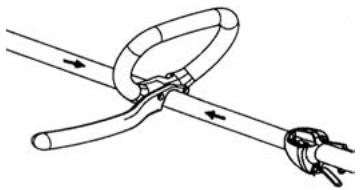

J-handvat monteren

WAARSCHUWING! Bij het monteren van het J-handvat mogen alleen grasmaaibladen/ grasmessen of trimmerkoppen/kunststof messen worden gebruikt. Een zaagblad mag nooit samen met een J-handvat worden gebruikt.

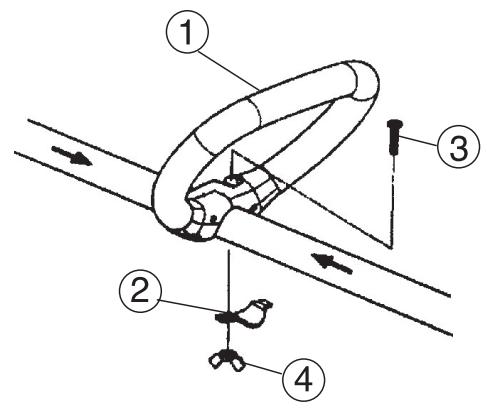

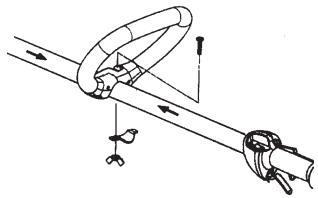

• Druk het loophandvat op de steel. Let op dat het loophandvatussen de pijlsymbolen op de steel moet worden gemonteerd.

• Monteer bout, klemplaatje en vleugelmoer volgens de tekening.

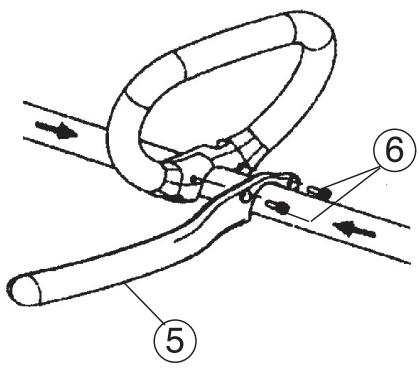

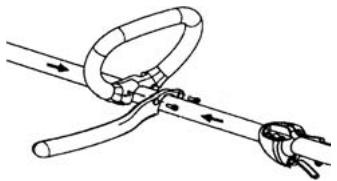

• Het J-handvat worden op het loophandvat bevestigd met de 2 schroeven, zoals op de afbeelding te zien is.

Maak een fijnafstelling zodat het J-handvat voor een prettige werkhouding zorgt. Draai de knop vast.

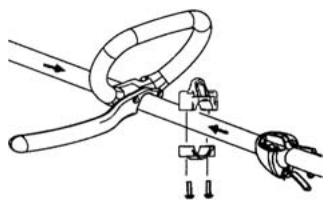

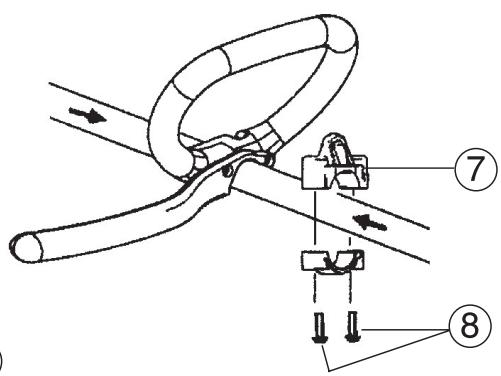

Monteren van ophangoog

Het ophangoog wordt gemonteerdussen het achechterste handvat en het loophandvat. Plaats het ophangoog zo dat de machine in balans is en prettig om mee te werkken.

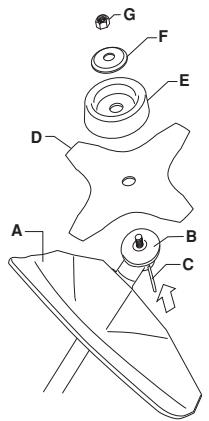

Monteren van bladbeschemkap/combibeschemkap, grasmaaiblad en grasmes

• De bladbeschemkap/comibeschemkap (A) worden vastgehaakt in de bevestiging op de steel en met een schroef vastbezet. N.B.! Gebruik de aanbevolen bladbeschemkap. Zie hoofdstuk Technische gegevens.
  Monteer de meenemer (B) op de uitgaande as.

• Draai de bladas rond tot een van de openingsen van de meenemer samenvalt met de overeenkomstige opening in het transmissiehuis.

• Duw de borgpin (C) in de opening zodat de as vergrendeld worden.

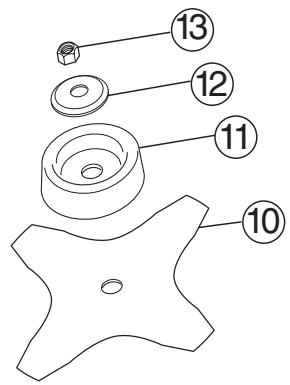

• Plaats blad (D), steunkop (E) en steunflens (F) op deuitgaande as.
• Monteer de moer (G). De moer要去 met een moment van 35-50 Nm (3,5-5 kpm) vast gadraaid worden. Gebruik de dopseutel uit het gereedschapset. Hou de steel van de dopseutel zo zich möglich bij de bladbeschemkap vast. De moer wordt vastgodraaid wanner de sleutel gegen de rotatierichting in wordt gadraaid (NB! links schroefdraad).

Montage van snijuitrusting

WAARSCHUWING!

Bij het monteren van de snijuitrusting is het zeer belangrijk dat de geleidepen van de meenemer/steunflens op de juiste manier in de centrumopening van de snijuitrusting terecht komt. Verkeerd gemonteerde snijuitrusting kan ernstige en/of dodelijk verwondingen veroorzaken.

WAARSCHUWING! Onder geen bedding mag snijuitrusting worden gebruikt zonder dat een goedgekeurde beschemkap is gemonteerd. Zie het hoofdstuk Technische gegevens. Indien een verkeerde of defeche beschemkap worden gemonteerd, kan dit ernstige verwondingen verroorzaken.

Controle voor het starten

Om veiligheidsredenen moet u de volgende aanbevelingen volgen!

• Controller het blad op barsten bij het centergat en bij de tandbodem. De barsten ontstaan meestal doordat erijdens het vrijlen scherpe hoeken ontstaan zijn in de tandbodem of doordat men het blad gebruikt hebft met botte tanden. Als het blad barsten vertoont,要去 het onmiddelijk verrangen worden.

• Controller de steunflens op barsten die het gevolg können zijn van materiaalmoeheid of te hard aanhalen. De steunflens要去 verrangen worden als hij barsten vertoont.

• Let erop dat de borgmoer zijn borgkracht nicht verliest. De borging van de moer要去en borgmoment van ten minste 1,5 Nm hebben. Het aanhaalmoment van de borgmoer要去 35-50 Nm�n.

• Controller de bladbeschemkap op beschadigingen en barsten. Vervang de bladbeschemkap indien deze terugslag te verduren heeft gehad of barsten vertoont.

• Controller de trimmerkop en de trimmerbeschemkap op beschadigingen en barsten. Vervang de trimmerkop of de trimmerbeschemkap indien deze terugslag te verduren—hebben gehad of barsten vertonen.

• Gebruik de machine nooit zonder beschemkap of een defecte beschemkap.
• Alle=kappen moeten juist gemonteerd zijn en zonder gebreken voor de machine worden gestart.

Technische gegevens

Goedgekeurde accessoires
Schroefdraad bladas M10
Centrumopening in bladen/messen Ø 25,4 mm
Benamingen	Type	Beschemkap voor de snijuitrusting, Artikelnr.
Grasmaaiblad/ grasmes	Grass 255-4 1" (Ø 255 4-punts)	503 93 42-02
Trimmerkop	T25	537 33 83-02
Kunststof messen	Tricut Ø 300 mm	531 00 38-11
Steunkop	Vast
