C31TRAVELEASYDOCKPD - Station d'acceuil i-TEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Station d'accueil
Connectivité	USB-C, HDMI, USB-A
Résolution vidéo maximale	4K à 60 Hz
Alimentation	Alimentation par USB-C avec Power Delivery
Compatibilité	Compatible avec Windows, macOS, et appareils USB-C
Dimensions	Compact et léger pour le transport
Utilisation	Idéal pour les professionnels en déplacement
Maintenance	Nettoyer avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes
Informations supplémentaires	Vérifier la compatibilité des appareils avant l'achat

FOIRE AUX QUESTIONS - C31TRAVELEASYDOCKPD i-TEC

Comment connecter le i-TEC C31TRAVELEASYDOCKPD à mon ordinateur ?

Pour connecter le i-TEC C31TRAVELEASYDOCKPD à votre ordinateur, utilisez le câble USB-C fourni et branchez-le à un port USB-C de votre ordinateur.

Le dock ne s'allume pas, que faire ?

Vérifiez que le dock est correctement alimenté et que le câble d'alimentation est bien connecté. Si le problème persiste, essayez de le reconnecter à un autre port USB-C.

Pourquoi mon écran externe ne s'affiche pas ?

Assurez-vous que le câble HDMI est correctement branché à la station d'accueil et à votre écran. Vérifiez également les paramètres d'affichage de votre ordinateur pour sélectionner le bon écran.

Est-ce que le i-TEC C31TRAVELEASYDOCKPD est compatible avec mon ordinateur ?

Le i-TEC C31TRAVELEASYDOCKPD est compatible avec les ordinateurs équipés d'un port USB-C prenant en charge le mode DisplayPort. Vérifiez les spécifications de votre appareil.

Comment puis-je réinitialiser le dock ?

Pour réinitialiser le dock, débranchez-le de l'alimentation et de l'ordinateur, attendez quelques secondes, puis reconnectez-le.

Peut-on utiliser plusieurs écrans avec ce dock ?

Oui, le i-TEC C31TRAVELEASYDOCKPD prend en charge plusieurs écrans, selon les capacités de votre ordinateur et les ports disponibles sur le dock.

Le dock ne charge pas mon ordinateur, que faire ?

Assurez-vous que le dock est connecté à une source d'alimentation et que le câble est en bon état. Vérifiez également que votre ordinateur prend en charge la charge via USB-C.

Comment installer les pilotes nécessaires ?

Les pilotes nécessaires sont généralement installés automatiquement lors de la connexion du dock. Si ce n'est pas le cas, visitez le site Web de i-TEC pour télécharger les derniers pilotes.

Le son ne sort pas de mon écran externe, que faire ?

Vérifiez les paramètres audio de votre ordinateur pour vous assurer que l'écran externe est défini comme périphérique audio par défaut.

Y a-t-il une garantie pour le i-TEC C31TRAVELEASYDOCKPD ?

Oui, le produit est généralement couvert par une garantie de 2 ans. Veuillez consulter le manuel d'utilisation ou le site Web de i-TEC pour plus de détails.

MODE D'EMPLOI C31TRAVELEASYDOCKPD i-TEC

FR Veuillez lire attentivement le manuel dans son intégralité. Un manuel détaillé est disponible sur notre site www.i-tec.cz/fr/ sous l'onglet "Manuels, pilotes". Si vous avez des problèmes, veuillez contacter notre équipe support à [e-mail]

• L'interface / port / connecteur / l'entrée / fente - c'est un lieu d'interconnexion physique parmi deux dispositifs.
• Contrôleur – composant semi-conducteur (ie Chipset.) : permet, sur votre ordinateur portable, tablette, PC, d'assurer le fonctionnement des ports.
• USB-C – nouveau connecteur symétrique et standard. Permet un chargement plus rapide, l'alimentation, à une double fonction (non seulement hôte mais aussi invité), autorise la promotion de modes alternatifs (DisplayPort, MHL, Thunderbolt).
• Régimes alternatifs (modes Alt – Alt Mode) – ce sont les régimes spéciaux pour le connecteur USB-C connecteur, dont le support est possible. Aujourd'hui, ce sont DisplayPort / DockPort, MHL, Thunderbolt, qui sont les plus populaires. C'est que alors les dispositifs ayant la qualité aussi bien du connecteur que du câble, rendent possible la transmission d'images tout en gardant, en même temps, les autres fonctions du connecteur (pour la transmission des données ainsi que pour la charge par l'intermédiaire de Power Delivery).
• DisplayPort / DockPort Alt mode – il s'agit d'un régime qui rend possible la transmission d'images à travers le connecteur USB-C et le câble.
• USB-C Power Delivery / données (USB-C PD) – fonction optionnelle du connecteur USB-C. Un connecteur de ce type permet l'alimentation et le rechargement simultané et supporte des charges de 10W à 100W (selon les articles 1-5).
• USB 3.1 / 3.0 / 2.0 – norme pour l'interface/le port USB permettant de connecter divers périphériques USB. Divers périphériques USB peuvent être connectés à la station d'accueil ou à l'adaptateur à l'aide d'USB.
• HDMI – Norme d'interface/port graphique numérique utilisée pour connecter des moniteurs et autres dispositifs d'affichage graphique.

SPÉCIFICATIONS

• 1x câble USB-C intégré afin de pouvoir raccorder l'équipement (18 cm)
• Technologie de la station d'accueil : USB-C (SST)
• Fourniture de puissance (Power Delivery) : 60 W
• Ports vidéos : 1x HDMI
• Résolution :

1 moniteur – jusqu'à 4K/30 Hz

1 monite ur – jusqu'à 1080 p/120 Hz

• 1x port USB-C (pour Power Delivery uniquement)
• 1x port USB 3.0 (5Gbps)
- 1x port USB 2.0
- Indication LED
- Lecteur des cartes SD/microSD

USB-C Travel Easy Docking Station 4K HDMI + PD 60W

• Système d'exploitation : nécessite une interface USB-C avec prise en charge de "DisplayPort Alternate Mode" et "Power Delivery" (tous les dispositifs/systèmes USB-C ne disposent pas de cette norme) ou un port Thunderbolt 3/ Thunderbolt 4.
• Système d'exploitation : Windows 8/10 32/64 bits, macOS X, Chrome OS, Linux et Android 6 et supérieur
• Dimensions du produit : 112 x 25 x 12 mm
• Poids du produit : 35 g

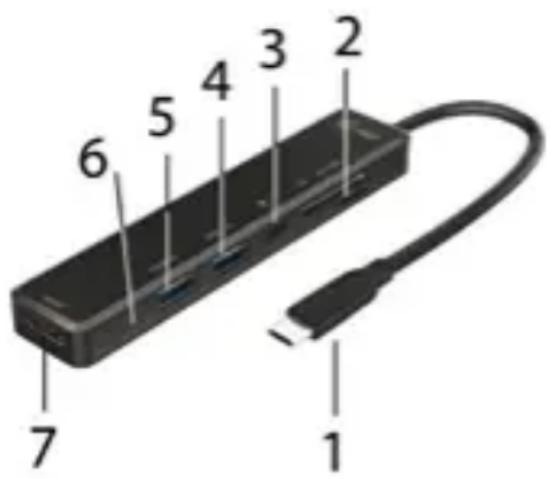

DESCRIPTION DE LA STATION D'ACCUEIL

1. câble USB-C intégré pour se connecter à l'appareil (18 cm)
2. Lecteur des cartes SD/microSD
3. Port PD USB-C (pour le chargement uniquement)
4. 1x port USB 3.0 (5Gbps)
5. 1x port USB 2.0
6. Indication LED
7. HDMI port

1 2 3 4 5 6 7

CONFIGURATION REQUISE

Système d'exploitation: Il est nécessaire d'avoir une interface USB-C avec mode "DisplayPort Alternate Mode" (il est possible que des périphériques / systèmes avec interface USB-C ne disposent pas ce standard) ou un port Thunderbolt 3/ Thunderbolt 4

Système d'exploitation: Windows 8/10 32/64bit, macOS X, Google ChromeOS, Linux et Android 6 et plus avec les dernières mises à jour.

INSTALLATION DU PILOTE

Windows 10 32/64bit: Une fois la station d'accueil branchée, l'installation des pilotes se fera automatiquement au sein du système. Avant de procéder à l'installation, veuillez-vous assurer, s'il vous plaît, que vous

possédez dans votre système les pilotes les plus actuels, ainsi que les mises à jour les plus récentes de votre BIOS.

macOS X: L'Installation des pilotes est automatique sous macOS X. Avant l'installation, assurez-vous que vous ayez le plus récent système d'exploitation Mac installé sur appareil.

BRANCHEMENT DE L'ÉCRAN HDMI

La station d'accueil est munie de 1x port HDMI 4K Ultra HD pour assurer le branchement d'un écran d'affichage externe ou d'un appareil de projection par l'intermédiaire de l'interface HDMI. En qualité d'un appareil d'affichage, vous pouvez utiliser des écrans modernes ACL ou plasma et des téléviseurs. C'est le chipset graphique qui est le « coeur » de la station d'accueil, tout en supportant la résolution 4K jusqu'à 3840x2160/30Hz. Pour assurer le branchement d'un écran sur la station d'accueil, veuillez utiliser un câble HDMI haute qualité, s'il vous plaît. Au cours de l'installation du respectif écran additionnel, il se peut que, l'écran de votre ordinateur portable, Mac, tablette tactile ou ordinateur de bureau (PC) soit en train de clignoter ; c'est que ce n'est aucune faute, il s'agit d'un état standard.

BRANCHEMENT DES PÉRIPHÉRIQUES USB

Les ports USB-A 3.0 peuvent être utilisé pour la connexion d'un clavier, d'une souris, d'un lecteur externe, d'une imprimante et d'autres périphériques ou peuvent être utilisés pour connecter un concentrateur et ainsi obtenir plus de ports USB libres.

CHARGE

La station d'accueil supporte la charge des dispositifs USB portables y branchés, tels que des téléphones intelligents, lecteurs d'e-livres, lecteurs multimédias, navigations et tablettes tactiles. Vous n'avez qu'à brancher le dispositif que vous voulez faire charger, par l'intermédiaire du câble original, sur le port USB de la station d'accueil. Dans l'hypothèse où le dispositif n'est pas en train d'être chargé, veuillez brancher, s'il vous plaît, l'adaptateur d'alimentation original USB-C sur le port USB-C Power Delivery de la station d'accueil.

CHARGEMENT PAR POWER DELIVERY

La station d'accueil offre la fonction USB-C Power Delivery, qui est conçue pour alimenter l'appareil "parent" connecté à l'aide de l'adaptateur secteur d'origine ou universel avec connecteur USB-C.

C'est qui est important: Une fois l'adaptateur USB-C débranché, il se produira un redémarrage (restart) de la station d'accueil, ainsi qu'un

débranchement et un nouveau branchement de tous les périphériques y branchés.

UTILISATION DANS LE SYSTÈME WINDOWS

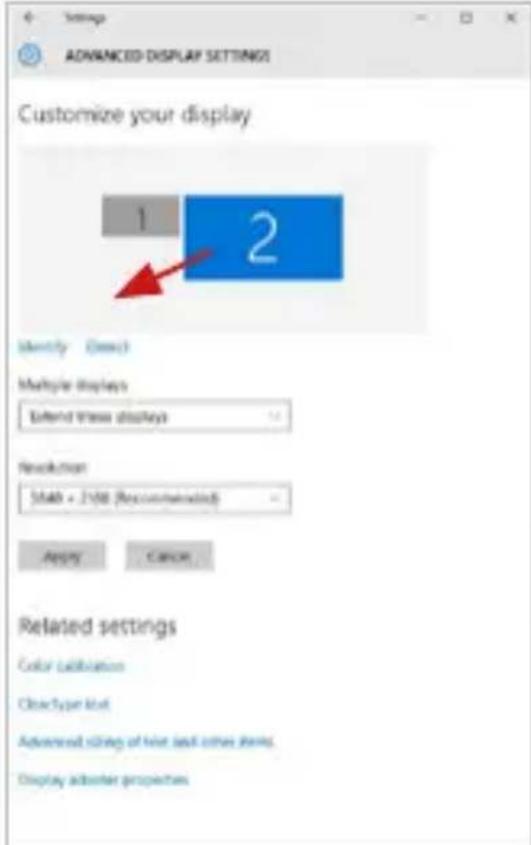

Configuration avancée pour les graphiques - après avoir connecté le moniteur et après avoir cliqué sur les paramètres „Résolution d'image“ dans Windows, vous pouvez sélectionner le moniteur que vous souhaitez utiliser.

En cliquant sur le deuxième moniteur et en le déplaçant, vous pouvez positionner ce moniteur selon vos besoins en lieu et place du moniteur d'origine de votre ordinateur portable / tablette

Maintenant, vous pouvez définir les mode extension et Miroir:

- Le mode miroir: sur le moniteur, sélectionnez le 2e moniteur sur le moniteur principal, sélectionnez „plusieurs moniteurs „→réfléchir cet affichage →OK.

• Le mode extension: sélectionnez le 2ème moniteur sur le moniteur principal

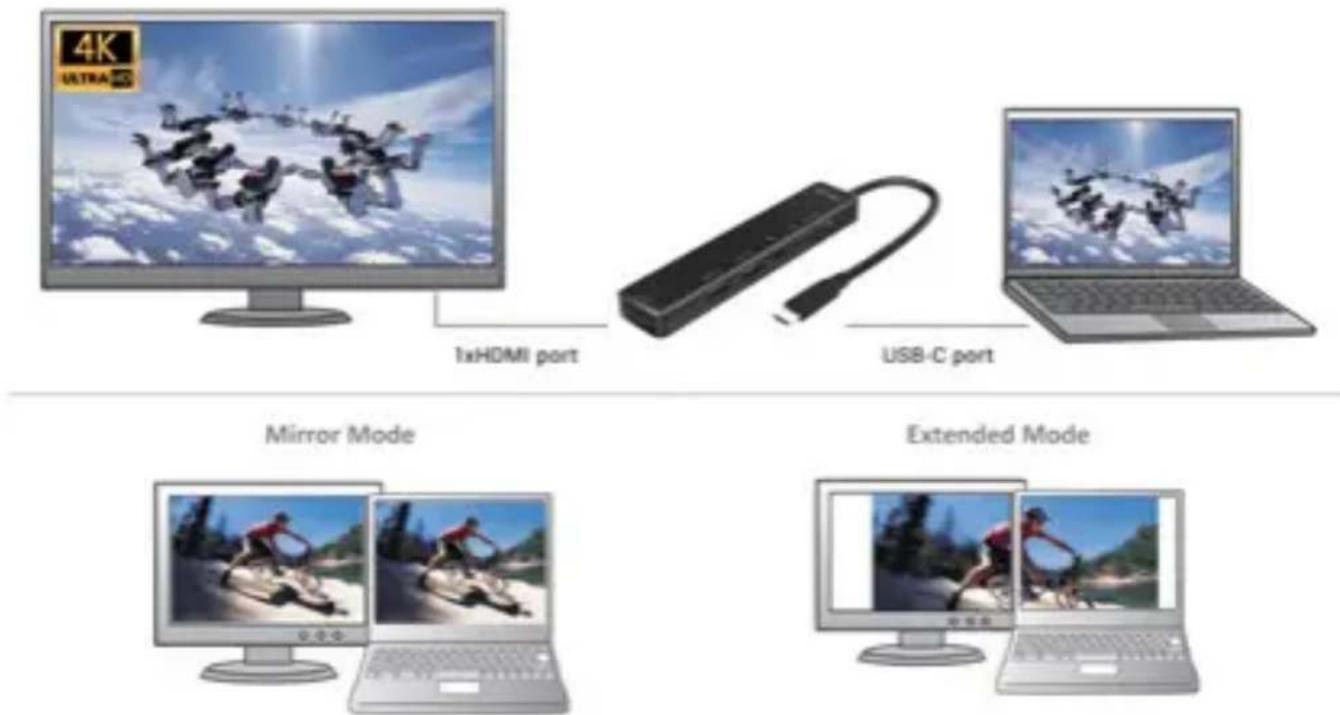

Quick Start

Le mode veille / veille prolongée et le port vidéo – après activation du notebook / tablette en mode veille / veille prolongée, s'affiche le moniteur principal (original), c'est pourquoi nous vous recommandons d'utiliser le moniteur intégré au notebook / tablette comme moniteur principal afin que vous puissiez vous connecter à nouveau au système.

Le mode Miroir – le moniteur supplémentaire reprend les réglages des paramètres originaux du moniteur d'origine, c'est-à-dire que si vous sélectionnez le mode Miroir et que la résolution du moniteur original est 1280x1024, la résolution d'écran du moniteur supplémentaire sera au max. de 1280x1024 (même si vous définissez une résolution supérieure).

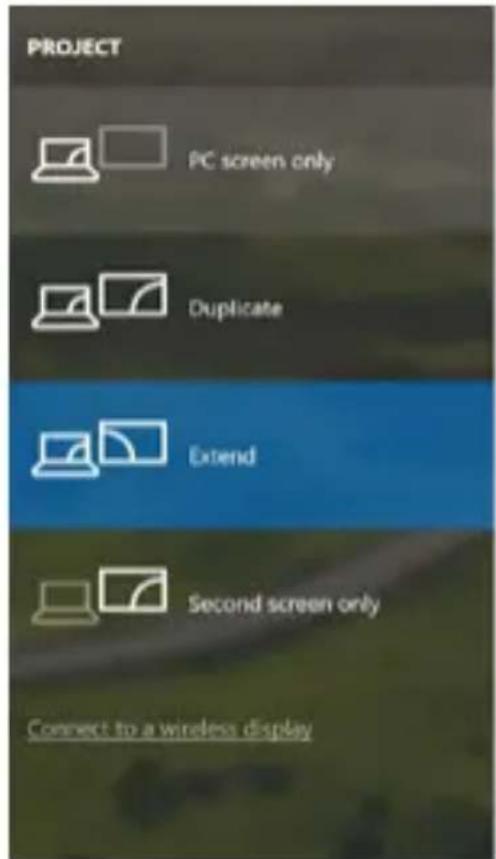

En appuyant sur les touches „Windows“ + P, vous pouvez également facilement contrôler les moniteurs - pour utiliser un moniteur dans Win 10, vous pouvez sélectionner: écran d'ordinateur uniquement, miroir, étendre, deuxième écran seulement.

Utilisation dans Win 10

UTILISATION DANS MACOS X

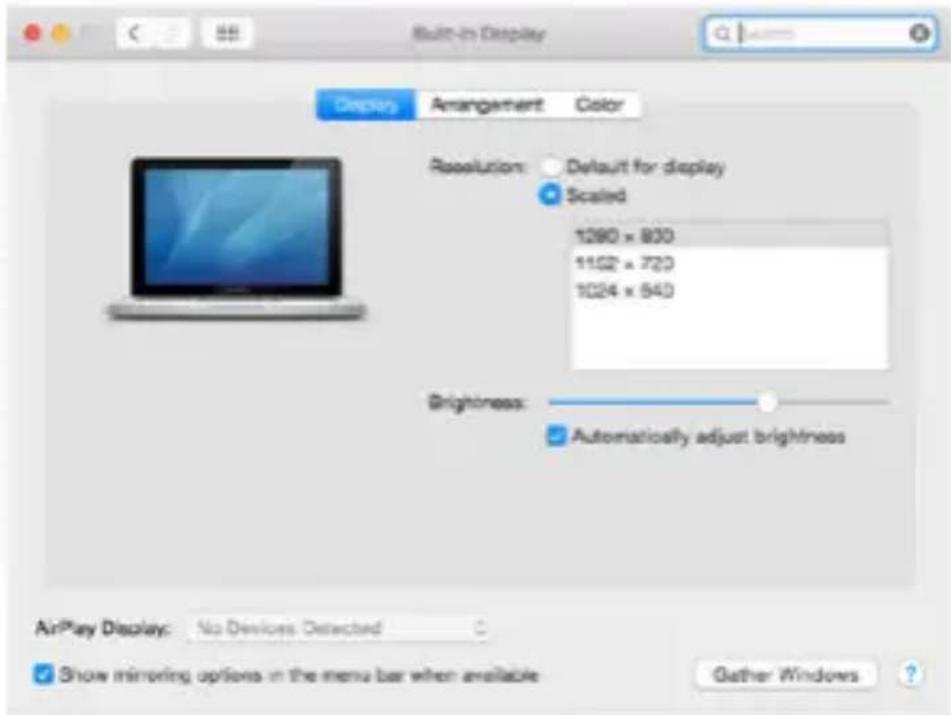

Après avoir connecté le moniteur, l'écran de votre Mac sera brillant, ce qui est une condition standard, et après stabilisation, il sera possible d'effectuer une configuration standard du moniteur ici: Préférences Système-Affichage:

Cliquez sur Arrangement et dans le mode par défaut (Bureau étendu), cliquez sur le nouveau moniteur et faites-le glisser au besoin vers le moniteur Mac. Si vous sélectionnez le mode Affichage Miroir, le mode passera en mode Miroir (la résolution des moniteurs sera automatiquement ajustée en fonction de leurs paramètres et la résolution la plus élevée sera réglée sur les deux moniteurs). En annulant le mode affichage miroir, vous retournerez au mode bureau étendu.

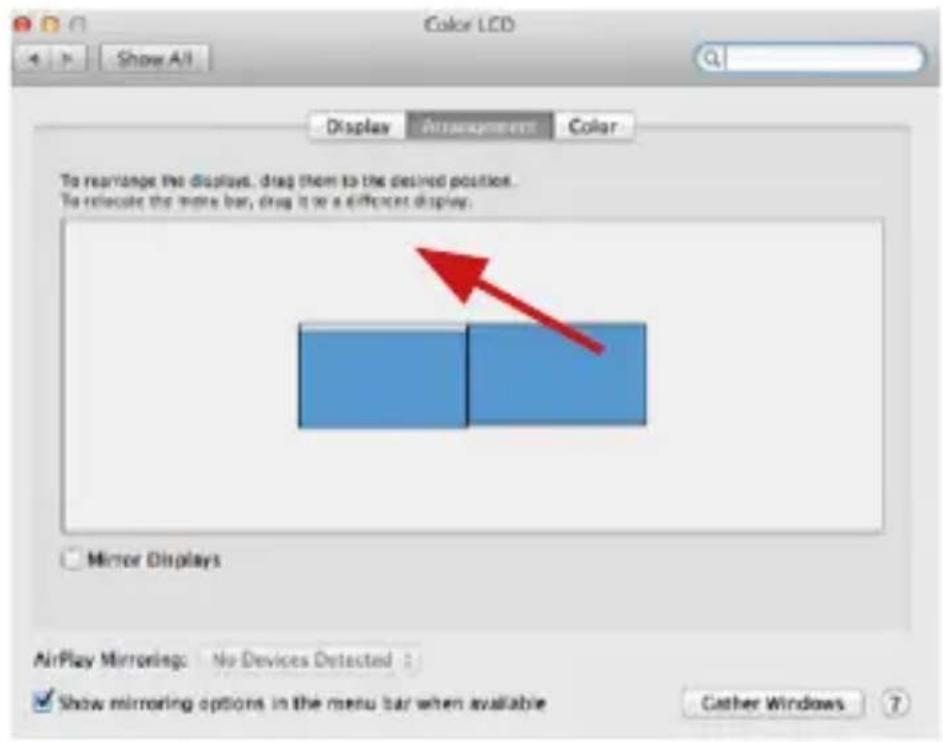

Le mode extension: La flèche indique la position possible du moniteur connecté par rapport au moniteur Mac.

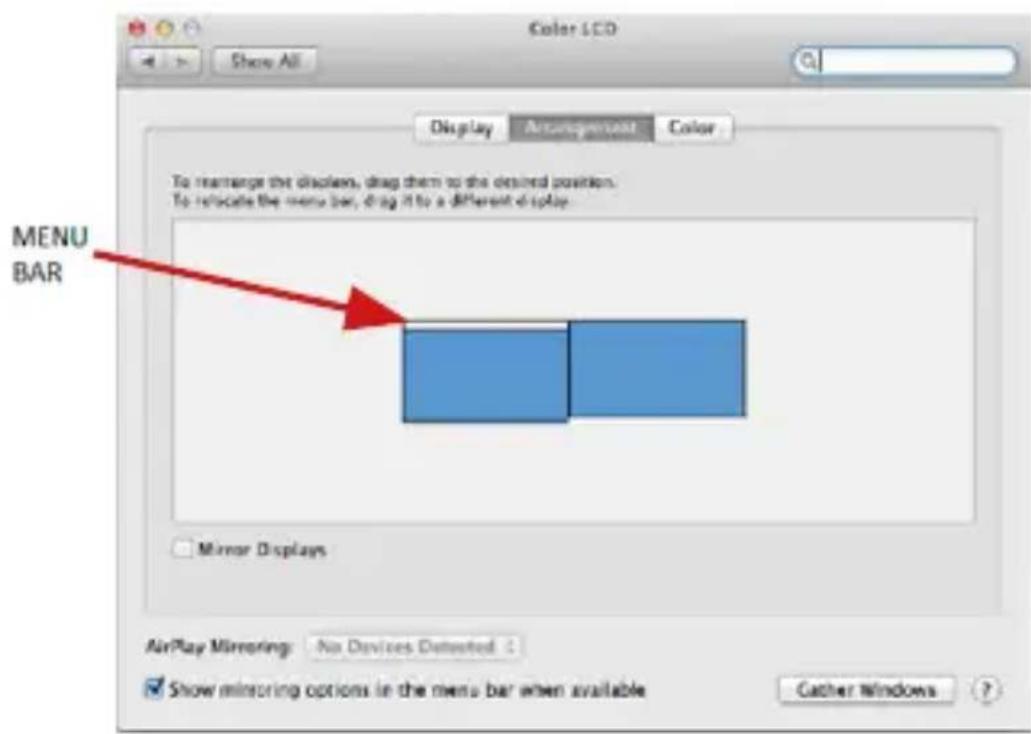

Le mode extension: Dans le mode étendu, vous pouvez choisir le moniteur principal en faisant glisser la barre de menus.

USB-C Travel Easy Docking Station 4K HDMI + PD 60W

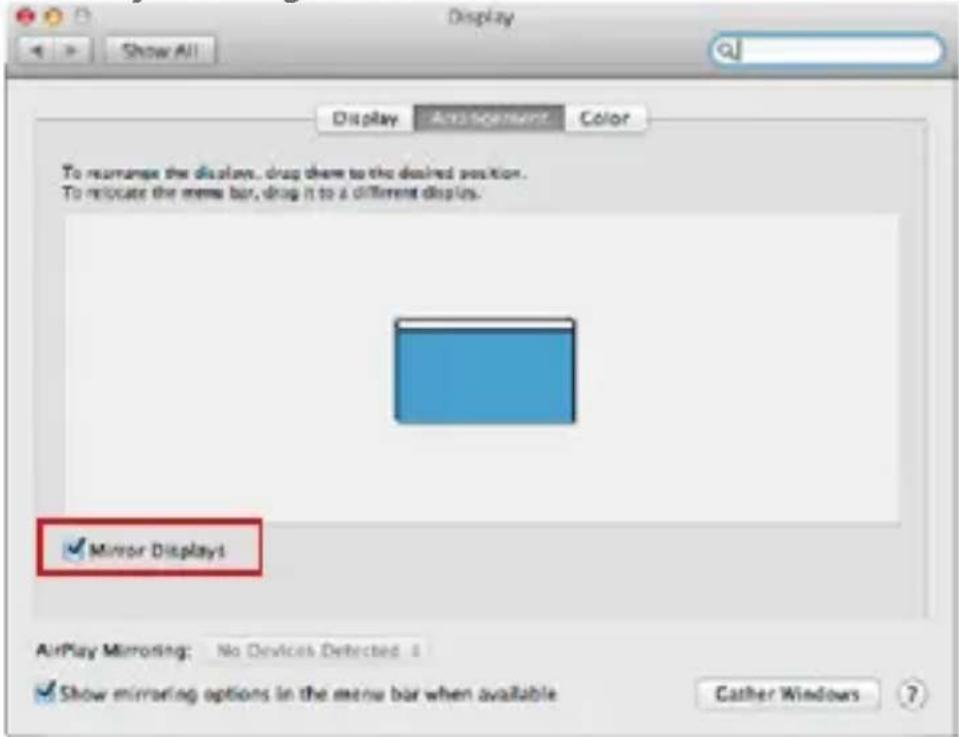

Le mode miroir: Ce mode ne peut être utilisé que s'il est pris en charge par votre Mac.

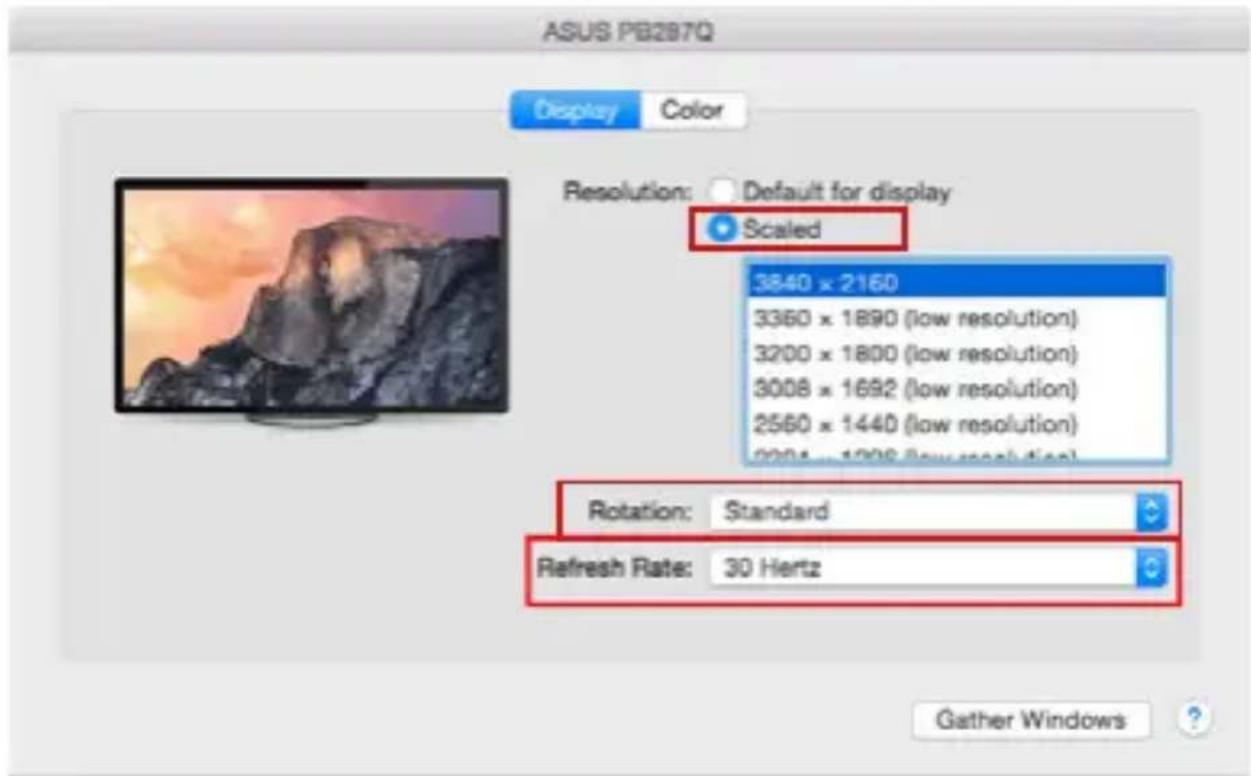

Cliquez sur Rassembler les fenêtres: en utilisant cette option, vous pouvez choisir les paramètres du moniteur correspondant - Échelle (offre les résolutions disponibles), Rotation (Standard, 90°, 180° et 270°) et Taux de rafraîchissement (selon versions). Les options peuvent varier selon le moniteur utilisé :

Dans le mode „mise à l’échelle“, cliquez sur l’icône de votre choix, la résolution d’écran est affiché en-dessous

(Ici, visuellement, 3008x1692 @ 30Hz = 4K)

Affichage en mode fermé – le travail sur le moniteur externe connecté et lorsque le moniteur du Mac est fermé, est uniquement possible lorsque le Mac est alimenté et que la souris et le clavier sont connectés. Plus d'informations peuvent être trouvées ici:

https://support.apple.com/fr-fr/HT201834

Lorsque l'alimentation est assurée par la batterie, l'utilisation d'un moniteur HDMI est limitée par le Mac. Dans certaines situations, en cas de problèmes d'affichage, il est possible de résoudre le problème en déconnectant le câble USB-C de la station d'accueil du port USB-C du Mac et en le rebranchant après environ 10 s. Veuillez attendre la fin de la connexion de tous les périphériques. La plupart des problèmes liés au taux de renouvellement de l'écran du moniteur connecté, après hibernation du Mac, après utilisation de l'économiseur d'écran, après avoir redémarré le Mac ou après avoir éteint le Mac peuvent être résolu d'une manière identique.

• Ne pas exposer aux températures extrêmes ni à l'humidité d'air.
• Veuillez utiliser, s'il vous plaît, des dessous (fonds) plats pour y poser le dispositif – pour éviter son glissement et tombée à terre.
• Veuillez garder, s'il vous plaît, le présent Guide d'instructions et mode d'emploi pour son éventuelle utilisation postérieure.

Veuillez collaborer, s'il vous plaît, avec le Département de Service :

• Pour vérifier le bon et correct fonctionnement du dispositif après une tombée à l'eau ou à terre.
• Pour vérifier le bon et correct fonctionnement quand le couvercle montre une rupture.
• Pour procéder à une réclamation du dispositif qui ne fonctionne pas conformément au présent Guide d'instructions et mode d'emploi.

RÉPONSES AUX QUESTIONS FRÉQUEMMENT POSÉES

À votre disposition sur notre page web www.i-tec.pro, où se trouvent sous l'onglet de « FAQ » qui correspondent au respectif produit.

GLOSARIO DE TÉRMINOS

Ce dispositif est revêtu du marquage avec le symbole de recyclage indiqué ci-dessus. Ça veut dire, qu'une fois découlée la vie utile dudit dispositif, vous vous voyez dans l'obligation d'assurer, que le dispositif se trouve déposé en un respectif centre de collecte, dûment établi à cette fin, et non en d'autres centres de ramassage qui soient destinés à déposer de courants déchets municipaux non triés. De cette manière, on contribue considérable-ment à une amélioration en matière d'environnement où nous vivons tous. (Seulement pour l'Union Européenne).

ESPAÑOL

Nous déclarons sous notre seule responsabilité que le produit susmentionné est conforme aux directives suivantes de l'Union européenne:
