MANUAL DE USUARIO C31TRAVELEASYDOCKPD i-TEC

ES Por favor, lea atentamente todo el manual. El manual detallado está disponible en nuestro sitio web, www.i-tec.cz/es/ bajo la pestaña "Manuales y controladores" de este producto. Si tiene algún problema, póngase en contacto con nuestro equipo de soporte en [e-mail]

• Interfaz / puerto / conector / entrada / ranura - Un lugar donde dos dispositivos están físicamente interconectados.
• Unidad de control (UC) - Un componente semiconductor (llamado chipset) en una PC/ tableta, que proporciona la operación de uno de los puertos.
• USB-C – Es el nuevo conector simétrico y estándar. Permite la carga más rápida, tiene función Dual Role (no sólo USB host, sino también USB device), el apoyo a los modos alternativos – (DisplayPort, MHL, Thunderbolt).
• Modo Alterno (Alternate Mode) – El modo alterno dedica algunos de los cables físicos en el cable USB-C para la transmisión directa de dispositivo-a-anfitrión de una gran cantidad de protocolos de datos alternos. Actualmente los más usados son DisplayPort / DockPort, MHL, Thunderbolt. Los dispositivos con esta funcionalidad de conecto y cable permiten transmitir video y al mismo tiempo mantiene otras funciones de conector (transmitir datos y cargar por Power Delivery).
• DisplayPort / DockPort Alt mode – una interfaz digital estándar que permite transmisión de Vídeo mediante el cable y el conector USB-C.
• USB-C Power Delivery / Data (USB-C PD) – característica opcional de conector USB-C. El conector con esta función puede cargar y cargarse además de soportar desde 10W hasta 100W (según su perfil 1-5).
• USB 3.1 / 3.0 / 2.0 standard per l'interfaccia/porta USB per il collegamento di vari dispositivi USB. Vari dispositivi USB possono essere collegati alla docking station o all'adattatore tramite USB.
• HDMI – Un estándar de interfaz/puerto de gráficos digitales utilizado para conectar monitores y otros dispositivos de visualización de gráficos.

ESPECIFICACIONES

• 1x cable USB-C integrado para la conexión al dispositivo (18 cm)
• Tecnología del replicador de puertos : USB-C (SST)
• Suministro de energía: 60 W
• Puertos de vídeo: 1x HDMI
• Resolución:

1 monitor - hasta 4K/30Hz

1 monitor - hasta 1080p/120Hz

• 1 puerto USB-C (solo para Power Delivery)
• 1 puerto USB 3.0 (5 Gbps)
• 1 puerto USB 2.0
- Indicación LED
• 1 Lector de tarjetas SD/microSD
- HW: Requiere una interfaz USB-C con soporte de "DisplayPort Alternate Mode" y "Power Delivery" (no todos los dispositivos/sistemas USB-C tienen este estándar) o un puerto Thunderbolt 3/ Thunderbolt 4.

USB-C Travel Easy Docking Station 4K HDMI + PD 60W

• SO: Windows 8/10 32/64bit, macOS X, Chrome OS, Linux y Android 6 y superiores
• Dimensiones del producto: 112 x 25 x 12 mm
• Peso del producto: 35 g

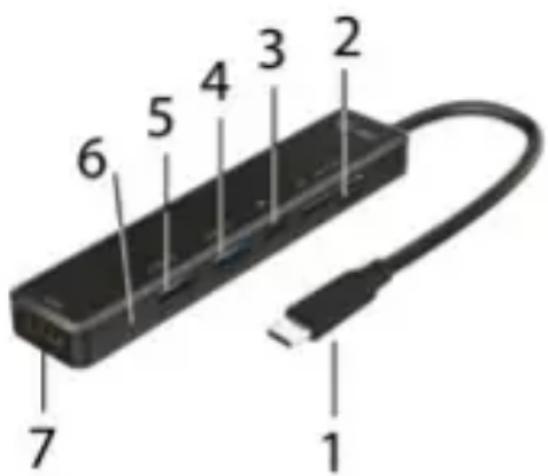

DESCRIPCIÓN DEL REPICLADOR DE PUERTOS

1. Cable USB-C integrado para la conexión al dispositivo (18 cm)
2. 1 ranura SD/microSD
3. Puerto USB-C PD (sólo para carga)
4. 1 puerto USB 3.0 (5Gbps)
5. 1 puerto USB 2.0
6. Indicación LED
7. 1 puerto HDMI

1 2 3 4 5 6 7

REQUISITOS DEL SISTEMA

Requisitos de hardware: ordenador portátil, tableta, teléfono inteligente con Windows, macOS X, ChromeOS o Linux con un puerto USB-C libre que admita "DisplayPort Alternate Mode" o "Power Delivery" (no todos los dispositivos/sistemas USB-C tienen este estándar) o puerto Thunderbolt 3/Thunderbolt 4.

Sistema operativo: Windows 8/10 32/64bit, macOS X, Google ChromeOS, Linux y Android 6 y superior con las últimas actualizaciones

INSTALACIÓN DE CONTROLADORES

Windows 10 32/64bit: Una vez conectada, los controladores de la base se instalan automáticamente desde el sistema. Antes de la instalación, asegúrate de que tienes los últimos controladores para tu dispositivo y una BIOS actualizada instalada en tu sistema.

macOS X: La instalación del controlador en macOS X es automática. Asegúrese de que tiene el último sistema operativo para su dispositivo instalado en su Mac antes de la instalación.

CONEXIÓN DE MONITOR HDMI

La base está equipada con 1 puerto HDMI 4K Ultra HD para conectar un monitor o proyector externo con una interfaz HDMI. Puede utilizar los modernos monitores y televisores de plasma o LCD como dispositivo de visualización. El chip gráfico, que es el “corazón” del dock, soporta hasta una resolución 4K de 3840x2160@30Hz. Utilice un cable HDMI de alta calidad para conectar su monitor a la estación de acoplamiento. La pantalla de su portátil, Mac, tableta o PC puede parpadear durante la instalación del monitor adicional, lo cual es una condición estándar.

CONEXIÓN DE DISPOSITIVOS USB

Utilice los puertos USB 3.0 y USB 2.0 para conectar un teclado, un ratón, una unidad externa, una impresora y otros periféricos, o utilícelos para conectar un HUB y obtener más puertos USB libres.

CARGA

La estación de acoplamiento permite cargar dispositivos móviles USB conectados, como smartphones, lectores de libros electrónicos, reproductores multimedia, dispositivos de navegación y tabletas. Sólo tienes que conectar el dispositivo que quieres cargar con el cable original al puerto USB de la estación de acoplamiento. Si el dispositivo no se carga, conecta el adaptador de corriente USB-C original al puerto USB-C Power Delivery de la estación de acoplamiento.

CARGA A TRAVÉS DE LA POWER DELIVERY

El dock ofrece USB-C Power Delivery, que está diseñado para alimentar el dispositivo "padre" conectado utilizando el adaptador de CA original o universal con un conector USB-C.

Es importante: Desconectar el adaptador USB-C puede hacer que la base se reinicie y desconecte y vuelva a conectar todos los dispositivos conectados.

USO EN OS WINDOWS

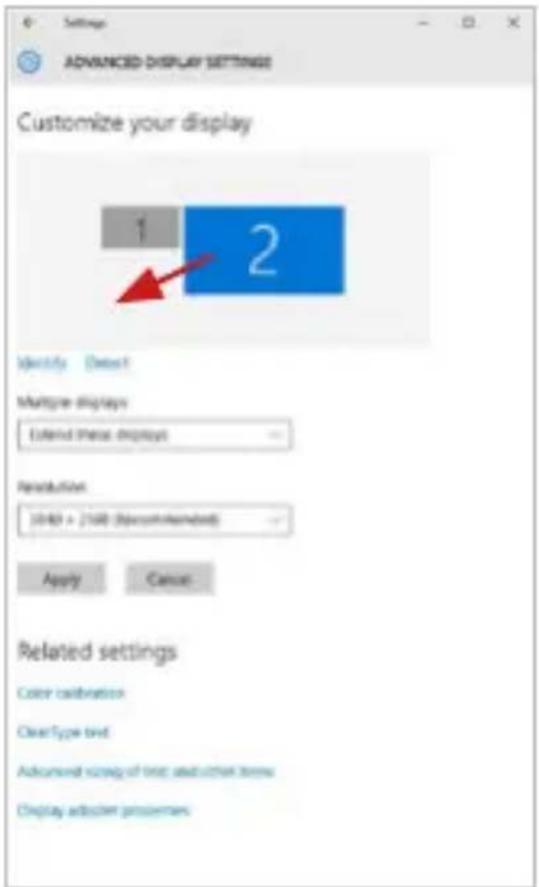

Configuración avanzada para la salida de gráficos -Cuando el monitor esté conectado, haga clic con el botón derecho del ratón en el escritorio y seleccione "Configuración de pantalla". Aquí puede seleccionar el uso del monitor, así como la resolución y la frecuencia del mismo.

USB-C Travel Easy Docking Station 4K HDMI + PD 60W

Coloque un monitor adicional en el monitor portátil / tableta original

Se pueden realizar ajustes de extensión y de duplicación/reflejo:

• Modo Espejo / Duplicar (Mirror): en la pantalla, seleccione el 2° monitor, para Múltiples monitores → Duplicar esta vista → OK.
• Modo Extender: en la pantalla, seleccione el segundo monitor

Modo de suspensión / Hibernación y puerto de vídeo - Cuando se enciende el ordenador portátil / tableta desde el modo de espera / hibernación, se muestra la pantalla principal (original), por lo que recomendamos utilizar el principal integrado con el portátil o tableta para poder volver a entrar en el sistema.

Modo espejo - El monitor adicional es controlado por los parámetros del monitor original en el sistema, Si configura el modo Espejo y su monitor original tiene una resolución de 1280x1024, la pantalla se transfiere a un monitor adicional con una resolución de hasta 1280x1024, incluso si la ajusta a una resolución más alta.

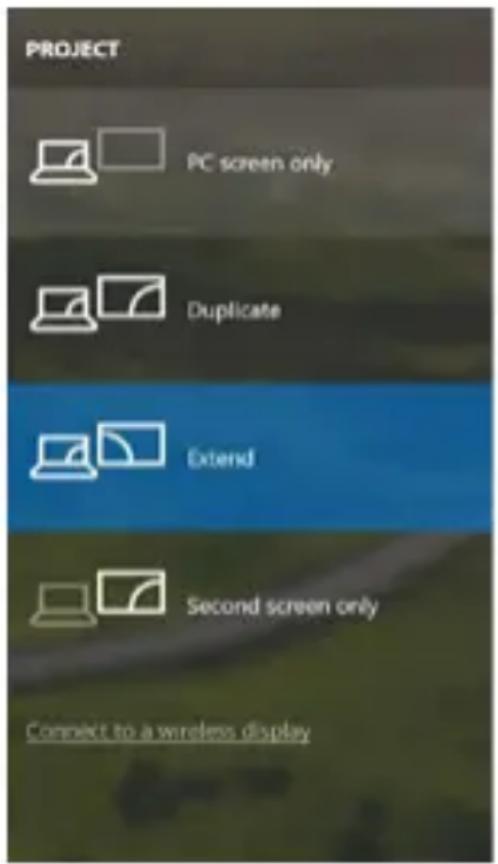

Con el teclado „Windows“ + P, también puede controlar las pantallas – para utilizar la pantalla en Windows 10, hay opciones: Sólo pantalla de PC, Duplicado, Ampliar, Sólo segunda pantalla.

Control de pantalla en Windows 10

USO EN MACOS X

Cuando el monitor está conectado, la pantalla de tu Mac parpadeará, que es el estado por defecto, y una vez que se haya asentado, puedes hacer los ajustes estándar aquí: Preferencias del sistema-Monitores:

En la pestaña Alineación y en Modo predeterminado (Extender), haga clic en el nuevo monitor y arrástrelo según sea necesario desde la pantalla Mac. Cuando se selecciona Pantallas duplicadas, el modo se cambia a Espejo (la resolución de la pantalla se ajusta automáticamente según sus parámetros y se establece la resolución más alta posible en ambas pantallas). Anule la selección Pantallas duplicadas para reanudar el modo de extensión.

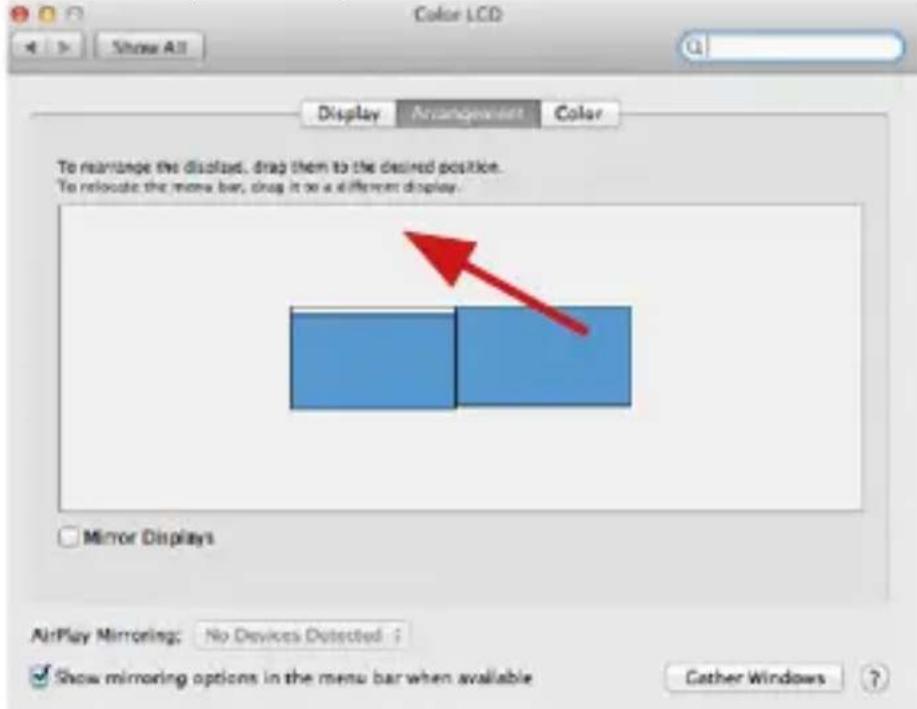

Modo Extender: La flecha indica la opción de colocar la pantalla conectada en relación con la pantalla Mac.

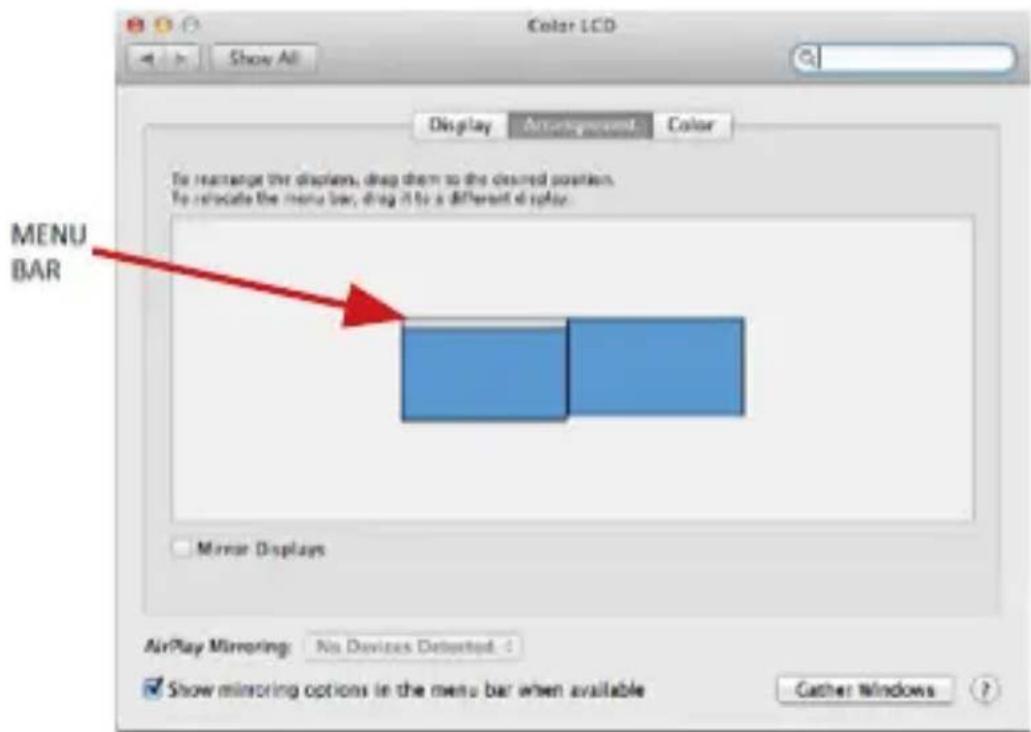

Modo Extender: En este modo, puede seleccionar la pantalla principal arrastrando la barra de menú.

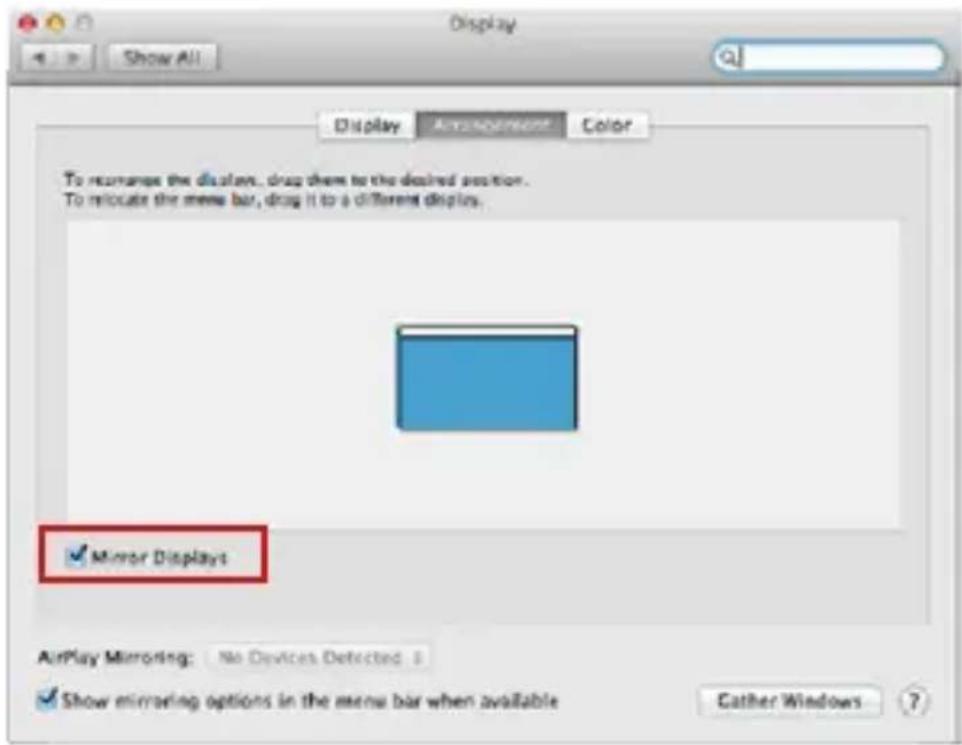

Modo Pantallas Duplicadas: Sólo se puede utilizar cuando se ofrece con MacBook.

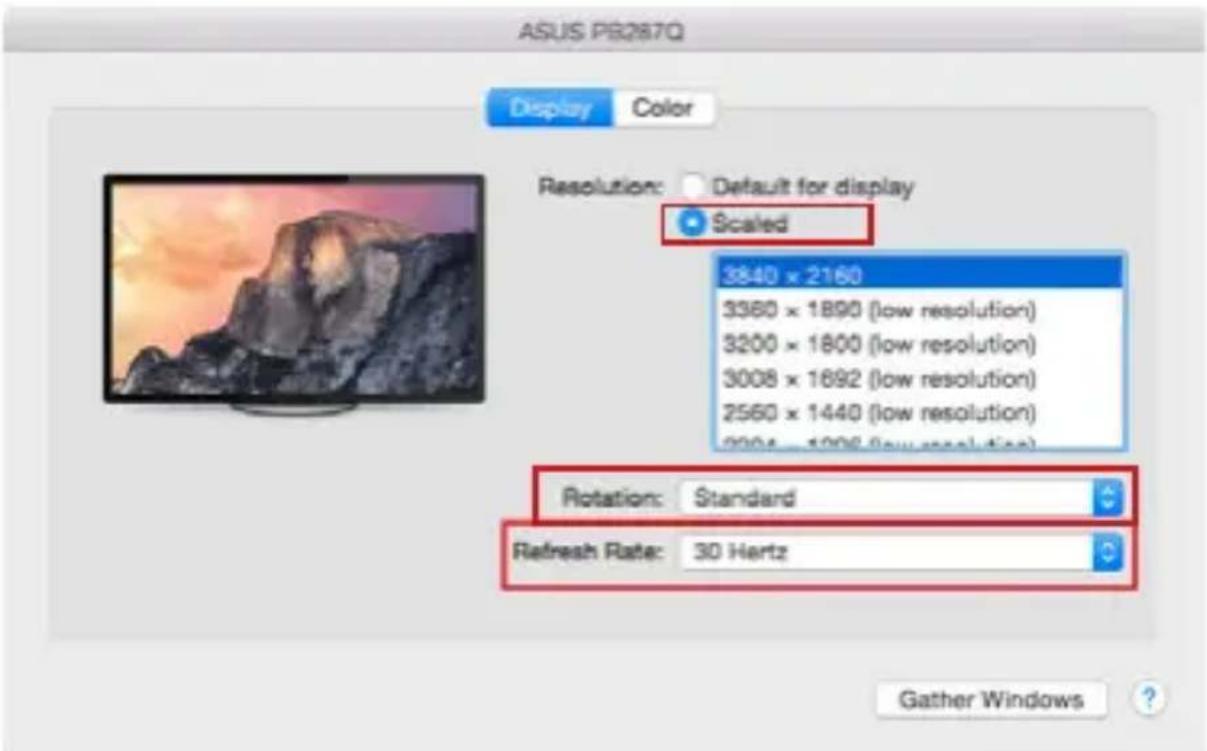

Seleccionando Reunir Ventanas, puede elegir la configuración de la pantalla - Resolución personalizada (ofrece resoluciones utilizables), Rotar (Estándar, 90 °, 180 ° y 270 °) y Frecuencia de Actualización (si está disponible). Dependiendo de la pantalla que esté utilizando, estos ajustes son:

Opción de visualización 2

En el modo Personalizado, haga clic en el icono elegido debajo de la pantalla para describir la resolución (Aquí 3008x1692 = 4K@30Hz)

Modo de visualización cerrado - El trabajo en el monitor externo conectado cuando el monitor Mac está inclinado, sólo es posible cuando el Mac está alimentado y el ratón y el teclado están conectados. Para obtener más información, visite:

https://support.apple.com/es-es/HT201834

En caso de que el dispositivo trabaje con su propia batería, el uso de la pantalla HDMI es limitado por Mac. En algunos casos se pueden resolver los problemas de visualización desconectando y conectando el cable USB-C del replicador durante 10 segundos. Espere hasta que se conecten todos los dispositivos periféricos. Generalmente cuando tenga problemas con restablecer, suspender, reiniciar o apagar su MAC, se puede resolver de la misma manera.

INSTRUCCIONES DE SEGURIDAD

• No exponga el dispositivo a temperaturas extremas y a la humedad del aire.
• Utilice el dispositivo en superficies planas, evite que pueda deslizarse y caer al suelo.
• Conserve el manual para un eventual uso en el futuro.

En colaboración con el departamento de servicio técnico:

• Verifique el funcionamiento tras una caída al agua o al suelo.
• Compruebe el funcionamiento en caso de que la cubierta esté agrietada.
• Formule una reclamación del dispositivo según lo indicado en el manual.

PREGUNTAS FRECUENTES - disponible en nuestra página web www.i-tec.pro, en la pestaña "FAQ" de este producto.

USB-C Travel Easy Docking Station 4K HDMI + PD 60W

TERMINI TECNICI

• Lector de tarjetas SD/microSD

El dispositivo está indicado por el símbolo de reciclaje. Esto significa que al final de la vida útil de la instalación, debe asegurarse de que se alma-cene por separado en un punto de recolección establecido para este fin y no en los lugares designados para la eliminación de desechos municipales ordinarios sin clasificar. Contribuirá a mejorar el medio ambiente de todos nosotros. (Sólo para la Unión Europea)
