MANUALE UTENTE C31TRAVELEASYDOCKPD i-TEC

IT Leggere attentamente tutto il Libretto d'uso. Il Libretto d'uso è a disposizione anche sulla scheda "Manuali e strumenti" del nostro sito web: www.i-tec.cz/it/. In caso di problemi rivolgersi al supporto tecnico: [e-mail]

• Interfaccia / porta / connettore / ingresso / slot – punto di collegamento materiale di due dispositivi.
• Unità di controllo – componente semiconduttore di notebook/tablet (cd. chipset) che provvede al funzionamento di porte.
• USB-C – è un connettore nuovo, standard e simmetrico che permette l'alimentazione/ricarica più veloce e a doppio ruolo (non soltanto i dispositivi master ma anche quelli slave) e supporta modalità alternative (DisplayPort, MHL, Thunderbolt).
• Modalità alternative (Alt modes) – sono modalità speciali che possono essere supportate dai connettori USB-C. Attualmente, le più richieste modalità alternative sono: DisplayPort/DockPort, MHL e Thunderbolt. I dispositivi aventi queste funzioni correlate al connettore e al cavo riescono a trasmettere immagini mantenendo attive altre funzioni del connettore, ad es. la trasmissione di dati e la ricarica tramite la porta Power Delivery.
• Modalità alternativa DisplayPort / DockPort – questa modalità permette la trasmissione di immagini tramite il connettore e il cavo USB-C.
• Modalità alternativa USB-C Power Delivery / Data (USB-C PD) – il connettore USB-C dotato di questa funzione optional supporta la potenza di 10–100 W (secondo i profili 1–5) e riesce a ricaricarsi e a ricaricare altri dispositivi.
• USB 3.1 / 3.0 / 2.0 – standard per l'interfaccia USB / porta per connettere dispositivi USB. Alla Stazione dock o all'adattatore possono essere collegati diversi dispositivi USB tramite l'interfaccia USB-A. La porta USB-B serve per collegare la Stazione dock o l'adattatore a notebook/tablet.
• HDMI – Uno standard di interfaccia/porta grafica digitale usato per collegare monitor e altri dispositivi di visualizzazione grafica.

SPECIFICAZIONI TECNICHE

• 1 cavo USB-C integrato per la connessione al dispositivo (18 cm)
• Tecnologia della docking station: USB-C (SST)
  • Power Delivery: 60 W
• Porte video: 1 HDMI
• Risoluzione:

1 monitor - fino a 4K/30Hz

1 monitor – fino a 1080p/120Hz

• 1 porta USB-C (solo per Power Delivery)

- HW: Richiede un'interfaccia USB-C con supporto "DisplayPort Alternate Mode" e "Power Delivery" (non tutti i dispositivi/sistemi USB-C hanno questo standard) o una porta Thunderbolt 3 / Thunderbolt 4

• OS: Windows 8/10 32/64bit, macOS X, Chrome OS, Linux e Android 6 e superiori

• Dimensioni prodotto: 112 x 25 x 12 mm

- Peso prodotto: 35 q

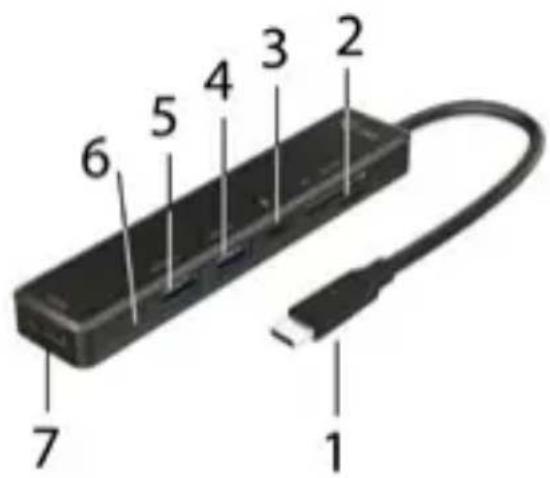

DESCRIZIONE

1. cavo USB-C integrato per il collegamento al dispositivo (18 cm)
2. Lettore schede SD/microSD
3. Porta USB-C PD (solo per la ricarica)
4. 1x porta USB 3.0 (5Gbps)
5. 1 porta USB 2.0
6. Indicazione LED
7. 1 porta HDMI

1 2 3 4 5 6 7

REQUISITI DI SISTEMA

Requisiti hardware: laptop, tablet, smartphone con Windows, macOS X, ChromeOS o Linux con una porta USB-C libera che supporti "DisplayPort Alternate Mode" o "Power Delivery" (non tutti i dispositivi/sistemi USB-C hanno questo standard) o porta Thunderbolt 3/Thunderbolt 4

Sistema operativo: Windows 8/10 32/64bit, macOS X, Google ChromeOS, Linux e Android 6 e superiori con gli ultimi aggiornamenti

INSTALLAZIONE DEL DRIVER

Windows 10 32/64bit: Una volta collegato, i driver per il dock vengono installati automaticamente dal sistema. Assicuratevi di avere gli ultimi driver per il vostro dispositivo e un BIOS aggiornato installato sul vostro sistema prima dell'installazione.

macOS X: l'installazione del driver in macOS X è automatica. Assicurati di avere l'ultimo sistema operativo per il tuo dispositivo installato sul tuo Mac prima dell'installazione.

CONNESSIONE MONITOR HDMI

Il dock è dotato di 1 porta HDMI 4K Ultra HD per collegare un monitor esterno o un proiettore con interfaccia HDMI. Puoi usare i moderni monitor e TV al plasma o LCD come dispositivo di visualizzazione. Il chip grafico, che è il “cuore” del dock, supporta fino alla risoluzione 4K di 3840x2160@30Hz. Usa un cavo HDMI di alta qualità per collegare il tuo monitor alla docking station. Lo schermo del tuo laptop, Mac, tablet o PC potrebbe sfarfallare durante l’installazione del monitor aggiuntivo, che è una condizione standard.

COLLEGAMENTO DI DISPOSITIVI USB

Usa le porte USB 3.0 e USB 2.0 per collegare una tastiera, un mouse, un'unità esterna, una stampante e altre periferiche, o usale per collegare un HUB per ulteriori porte USB libere.

CARICAMENTO

La docking station supporta la ricarica di dispositivi mobili USB collegati come smartphone, lettori di e-book, lettori multimediali, dispositivi di navigazione e tablet. Basta collegare il dispositivo da caricare con il cavo originale alla porta USB della docking station. Se il dispositivo non si carica, collega l'adattatore originale USB-C alla porta USB-C Power Delivery della docking station.

RICARICA TRAMITE LA PORTA POWER DELIVERY

Il dock offre USB-C Power Delivery, che è progettato per alimentare il dispositivo “genitore” collegato utilizzando l’adattatore AC originale o universale con un connettore USB-C.

Importante:

Scollegare l'adattatore USB-C può causare il riavvio del dock e scollegare e ricollegare tutti i dispositivi collegati.

USO DELLA STAZIONE DOCK NEL SISTEMA OPERATIVO WINDOWS

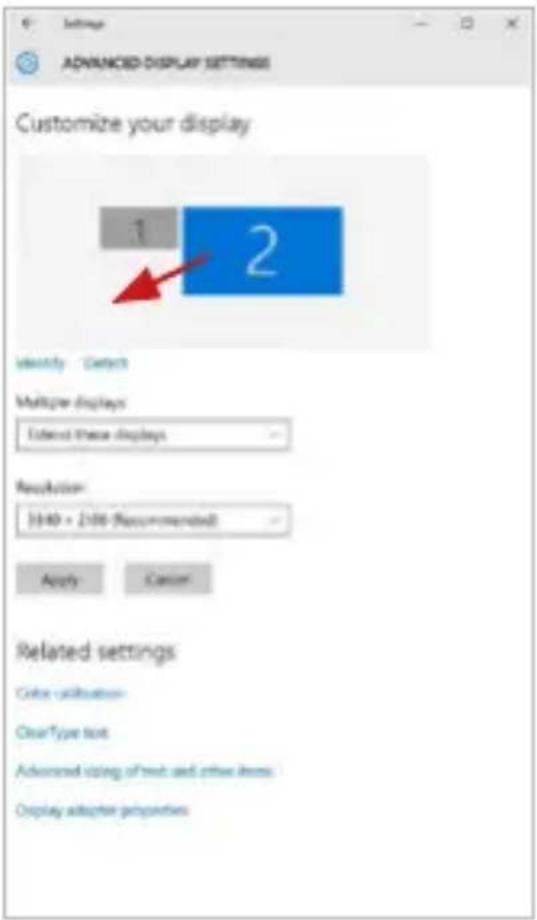

Configurazione avanzata dell'uscita grafica – dopo aver collegato il monitor, cliccare sull'impostazione della "Risoluzione dell'immagine" nel sistema operativo Windows e scegliere la modalità Monitor esterno.

Posizionamento del monitor secondario rispetto al monitor primario del notebook / tablet

Si possono fare impostazioni di estensione e di specchio/ duplicazione:
- Modalità Mirror / Duplica (Mirror): sullo schermo, selezionare il 2° monitor, per Multiple monitors → Duplica questa vista → OK.
- Modalità Extend: sullo schermo, selezionare il 2° monitor

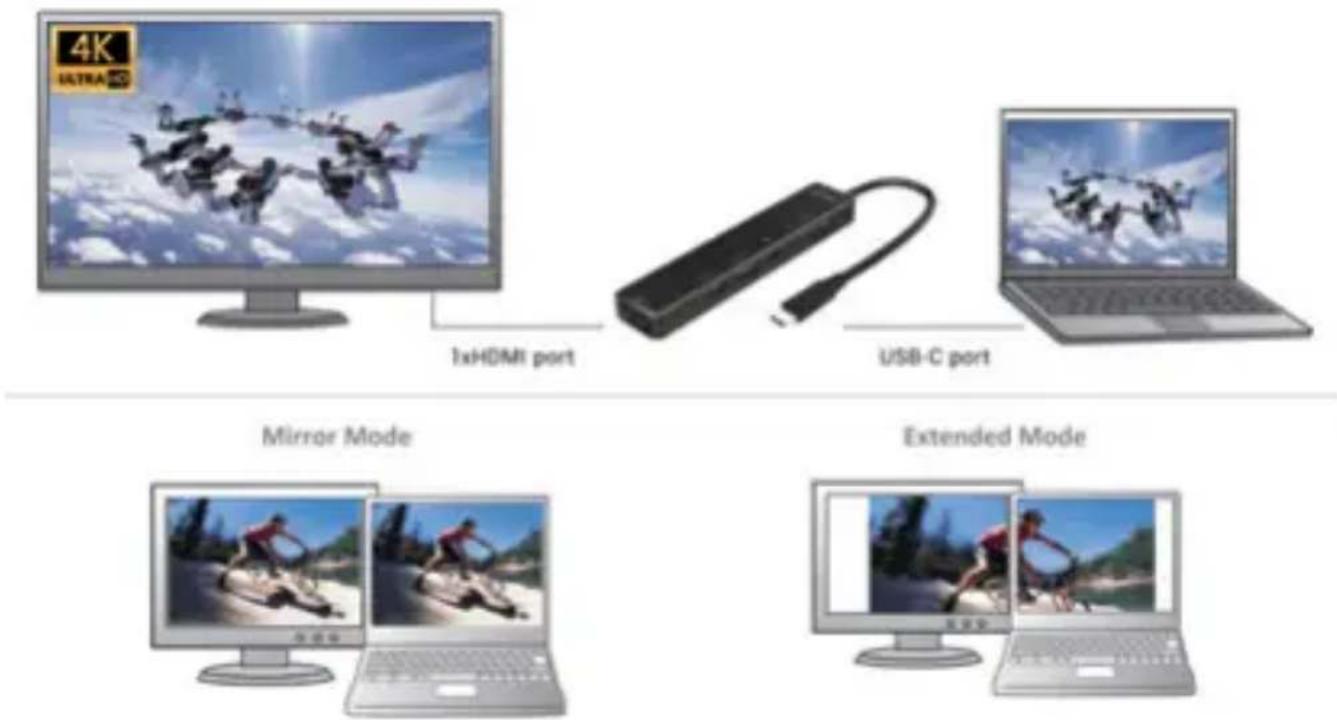

4K ULTRA 3D 1xHDMI port USB-C port Mirror Mode Extended Mode

Modalità Standby / Hibernate e Video port – dopo l'attivazione del notebook/tablet nella modalità Standby/Hibernate viene visualizzato il monitor primario (originario) perciò si consiglia di utilizzare lo schermo integrato nel notebook/tablet come monitor primario per poter rifare il log-in al sistema.

Modalità Immagine speculare – il monitor secondario segue i parametri del monitor primario, quindi, se viene impostata la modalità Immagine speculare e il monitor primario ha la risoluzione 1.280 x 1.024, l'immagine trasmessa al monitor secondario avrà la risoluzione massima di 1.280 x 1.024, anche è stato impostato a una risoluzione superiore.

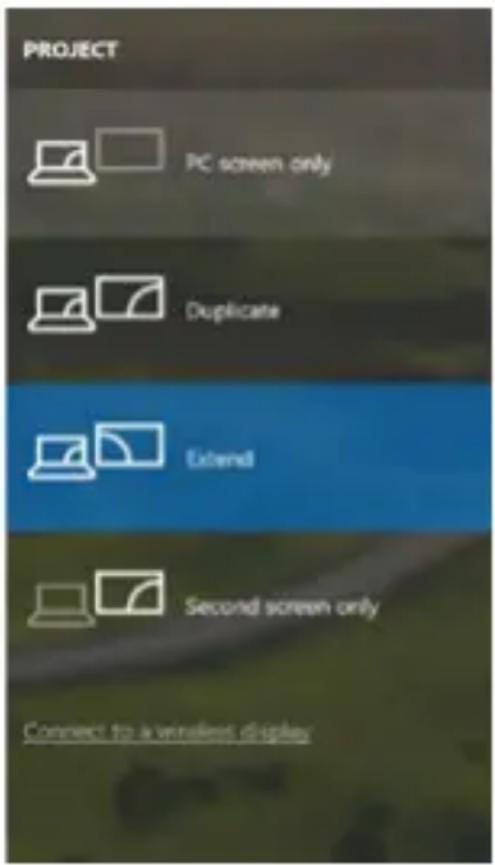

I monitor esterni possono essere impostati facilmente premendo i tasti di scelta rapida Windows + P. Per impostare il monitor nel sistema operativo Win 10 procedere come segue: Solo computer, Duplica, Estendi, Solo proiettore.

Impostazione del monitor nei SO Windows Windows 10

USO IN MACOS X

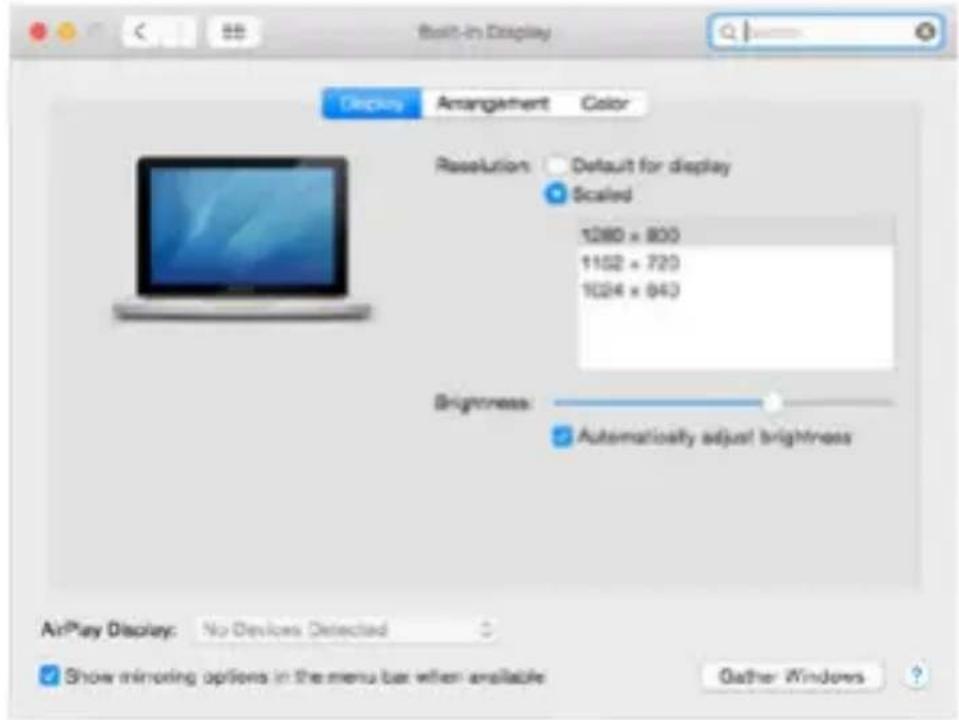

Collegato il monitor, lo schermo lampeggia ma è un fenomeno normale. Quando il lampeggio finisce, l'impostazione può essere effettuata qui: Preferenze di sistema Monitor:

Aprendo la scheda Disposizione nella modalità default (Estendere), cliccare sul nuovo monitor e trascinarlo rispetto al monitor Mac a seconda del bisogno. Se viene scelta la modalità Immagine speculare, la modalità cambia a quella Speculare e la risoluzione dei monitor si adegua automaticamente secondo i loro parametri impostando la risoluzione più alta possibile su entrambi i monitor. Eliminando la modalità Immagine speculare, si ripristina la modalità Estendere.

Modalità Estendere: La freccia indica la posizione possibile del monitor collegato rispetto al monitor Mac.

USB-C Travel Easy Docking Station 4K HDMI + PD 60W

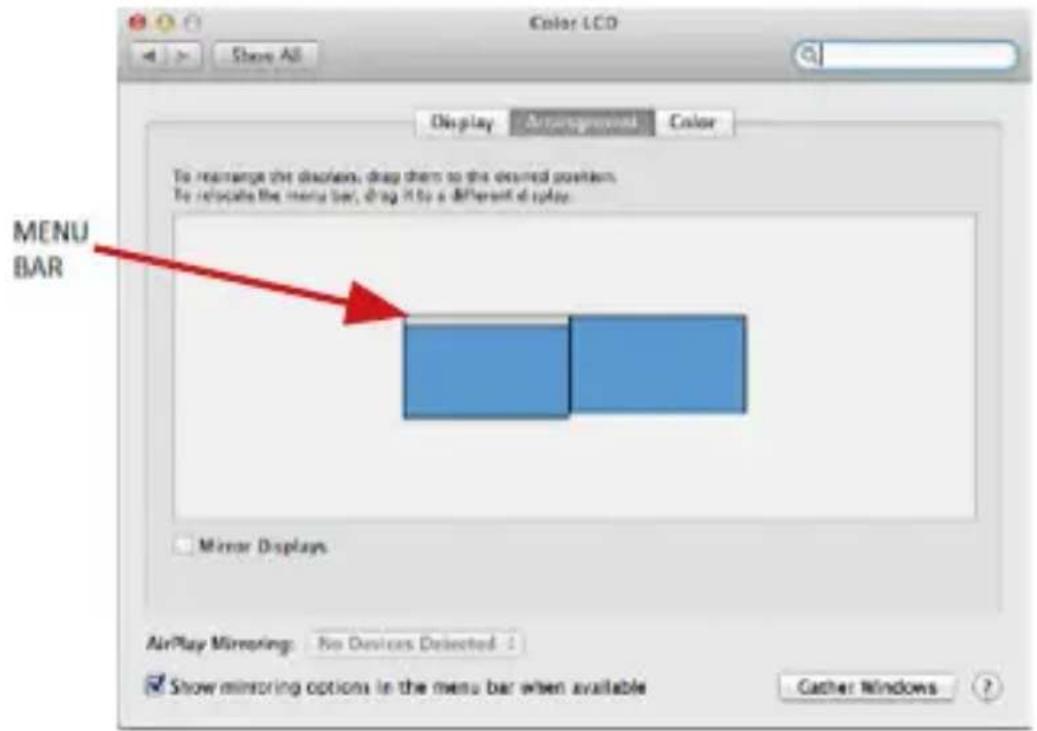

Modalità Estendere: In questa modalità il Monitor principale può essere scelto trascinando la barra Menu Bar.

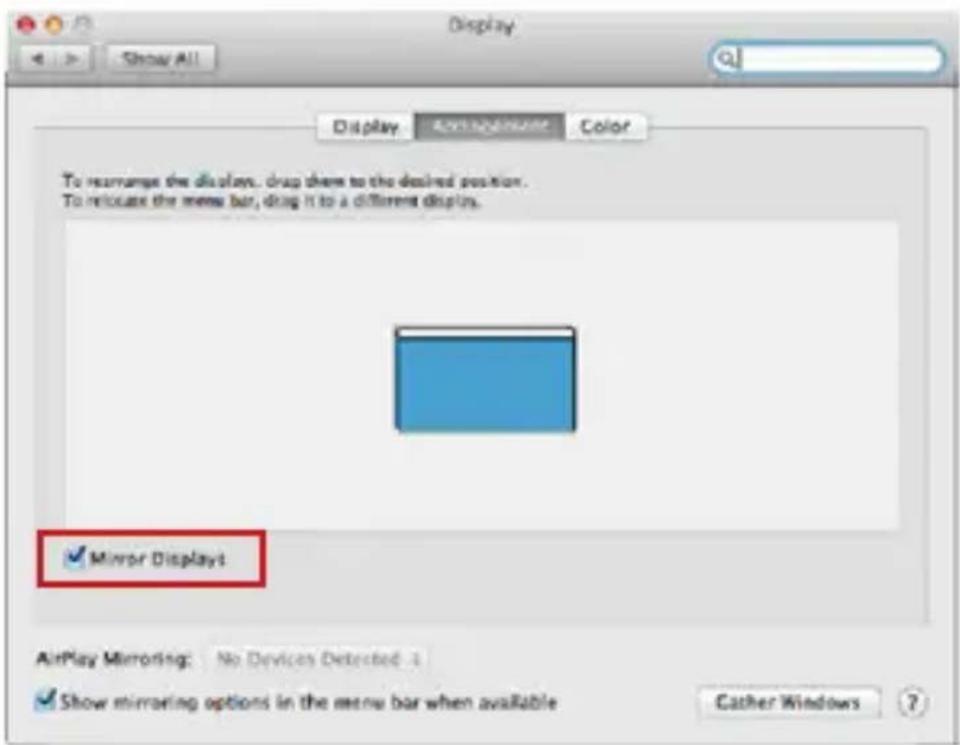

Modalità Immagine speculare: Può essere usata solo se è a disposizione nel sistema Mac.

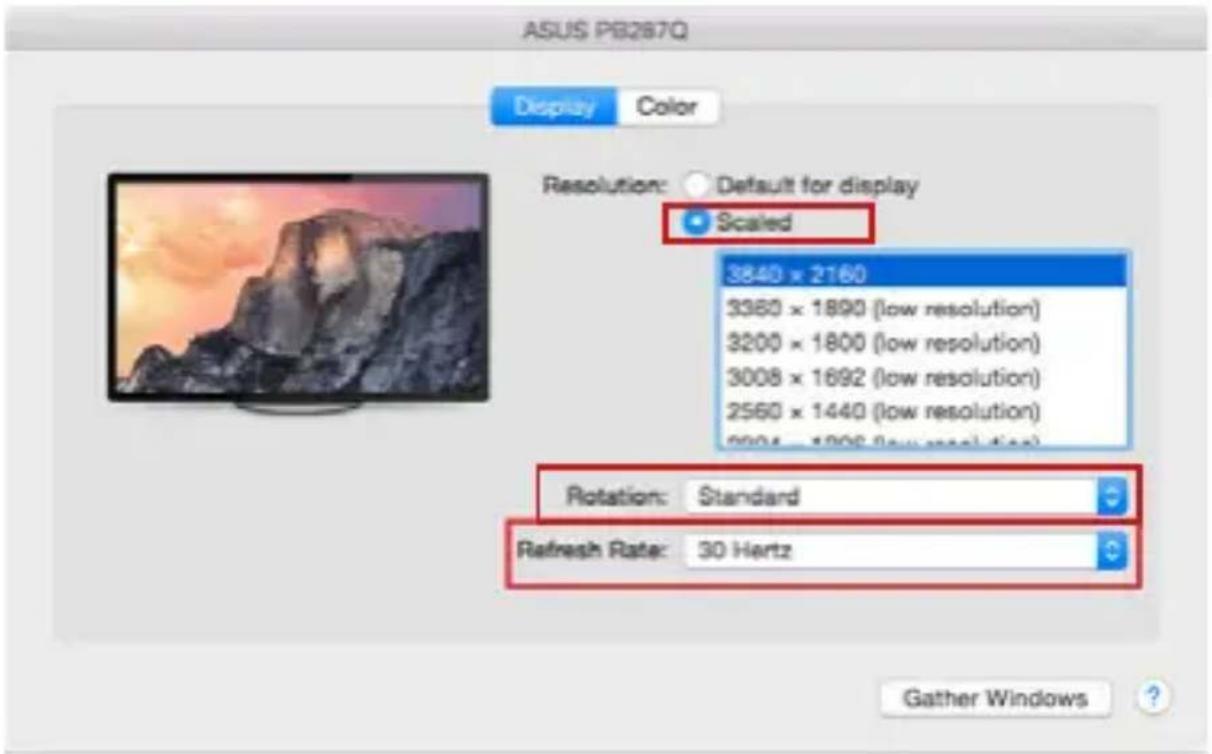

Per impostare il rispettivo monitor scegliere la modalità Raggruppa le finestre – Risoluzione (visualizza le risoluzioni disponibili), Rotazione

(Standard, 90°, 180° e 270°) e Frequenza di aggiornamento (se disponibile). Vengono offerte le seguenti varianti a seconda del monitor usato:

Variante della visualizzazione n. 1

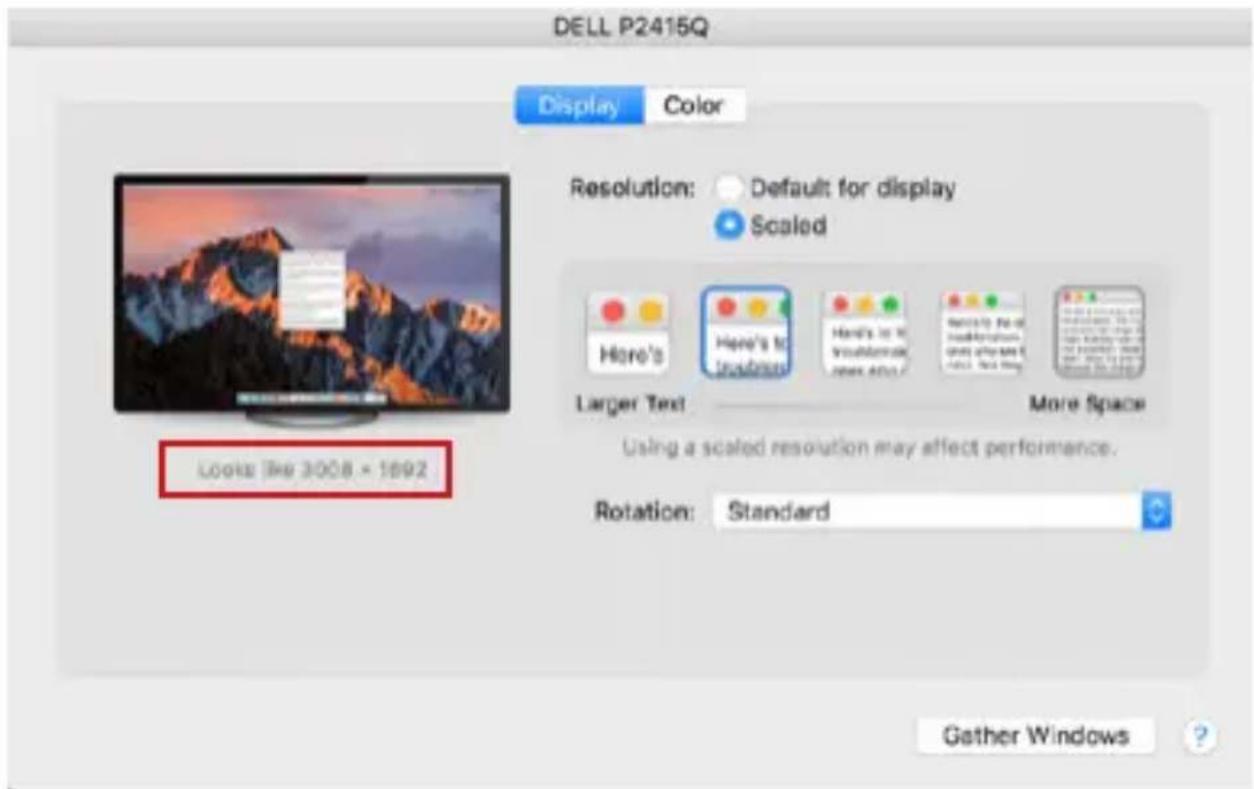

Variante della visualizzazione n. 2 Cliccare sull'icona della Modalità selezionata. In basso appare la rispettiva risoluzione (in questo caso 3.008 x 1.692 = 4K, 30 Hz)

Modalità display chiuso – questa funzione permette di usare il monitor esterno connesso quando lo scherma Mac è chiuso; il Mac deve essere alimentato e il mouse e la tastiera devono essere connessi. Per ulteriori informazioni cliccare qui: https://support.apple.com/it-it/HT201834.

In caso di alimentazione dalla batteria, il sistema Mac limita a volte l'uso del monitor HDMI. I problemi relativi alla visualizzazione, alla riattivazione del monitor esterno dopo la sospensione o l'ibernazione del Mac, all'uso del salvaschermo e alla riaccensione/spegnimento/accensione possono essere risolti scollegando il cavo USB-C della Stazione dock dalla porta USB-C del Mac e ricollegandolo dopo ca. 10 s. Attendere al collegamento completo di tutti i dispositivi periferici.

ISTRUZIONI DI SICUREZZA PER L'USO DELLA STAZIONE DOCK

• Evitare i valori estremi della temperatura e dell'umidità.
• Usare il dispositivo su un supporto orizzontale per evitare la caduta per terra a causa del suo scivolamento.
• Conservare gli strumenti e anche il Libretto d'uso.

In collaborazione con il Centro di assistenza tecnica

• controllare il funzionamento del dispositivo dopo la sua caduta per terra o nell'acqua
• verificare il funzionamento del dispositivo in caso di rottura dell'involucro
• sporgere il reclamo se il dispositivo non funziona secondo il Libretto d'uso.

DOMANDE FREQUENTI: Si veda la scheda "FAQ" di questo prodotto sulle nostre pagine web www.i-tec.pro.

SLOVNÍK POJMŮ

Questo dispositivo è contrassegnato con il seguente simbolo di riciclaggio. Si chiede di consegnarlo alla fine del suo ciclo di vita a un Centro di raccolta dei rifiuti differenziati istituita per questo scopo e non in altri centri indicati per depositare rifiuti urbani normali non differenziati. In questo modo si contribuisce al miglioramento della qualità dell'ambiente (valido soltanto per l'Unione Europea).
