NÁVOD K OBSLUZE C31TRAVELEASYDOCKPD i-TEC

CZ Prosíme o pečlivé přečtení celého manuálu. Podrobný manuál je k dispozici na našem webu www.i-tec.cz v záložce „Manuály, ovladače“ u tohoto produktu. V případě problémů se můžete obrátit na naši technickou podporu: [e-mail]

• Rozhraní / port / konektor / vstup / slot – místo, kde se fyzicky propojují dvě zařízení.
• Radič – polovodičová součástka (tzv. chipset) v notebooku, tabletu, PC, zajišťující činnost některého z portů.
• USB-C – je nový symetrický konektor a standard. Umožňuje rychlejší nabíjení, napájení, tzv. dvojroli (nejen hostitel, ale i host), podporu alternativních režimů (DisplayPort, MHL, Thunderbolt).
• Alternativní režimy (Alt mody) – speciální režimy pro USB-C konektor, které mohou být podporovány. V současnosti nejpopulárnějšími jsou DisplayPort / DockPort, MHL, Thunderbolt. Zařízení s touto vlastností konektoru a kabelu umožňují přenos obrazu a současně zachovávají ostatní funkce konektoru (pro přenos dat a nabíjení přes Power Delivery).
• DisplayPort Alt. mode – tento režim umožňuje přenos obrazu přes USB-C konektor a kabel.
• USB-C Power Delivery / Data (USB-C PD) – volitelná vlastnost USB-C konektoru. Konektor s touto podporou umí jak nabíjet, tak být nabíjen a podporuje zátěž 10W až 100W (podle profilů 1-5).
• USB 3.1 / 3.0 / 2.0 – standard pro USB rozhraní / port pro připojení různých USB zařízení. K dokovací stanici nebo adaptéru lze připojovat různá USB zařízení pomocí USB.
• HDMI – standard pro digitální grafické rozhraní / port sloužící k připojení monitorů a jiných grafických zobrazovacích zařízení.

SPECIFIKACE

• 1x integrovaný USB-C kabel pro připojení k zařízení (18 cm)
• Technologie dokovací stanice: USB-C (SST)
  • Power Delivery: 60 W
  • Video Porty: 1x HDMI
• Rozlišení:
  1 monitor - až 4K/30Hz
  1 monitor - až 1080p/120Hz
• 1x USB-C port (pouze pro Power Delivery)
  • 1x USB 3.0 port (5Gbps)
• 1x USB 2.0 port
• LED indikace
• 1x SD/ microSD slot
• HW: Vyžaduje USB-C rozhraní s podporou "DisplayPort Alternate Mode" a „Power Delivery" (ne všechna zařízení/systémy s rozhraním USB-C mají tento standard) nebo Thunderbolt 3/ Thunderbolt 4 port
• OS: Windows 8/10 32/64bit, macOS X, Chrome OS, Linux a Android 6 a vyšší
• Rozměry produktu: 112 x 25 x 12 mm
  • Hmotnost produktu: 35 g

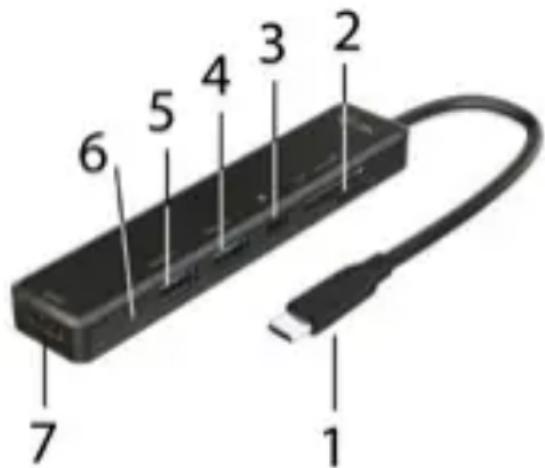

POPIS DOKOVACÍ STANICE

1. Integrovaný USB-C kabel pro připojení k zařízení (18 cm)
2. 1x SD/ microSD slot
3. USB-C PD port (pouze pro nabíjení)
4. 1x USB 3.0 port (5Gbps)
5. 1x USB 2.0 port
6. LED indikace
7. 1x HDMI port

SYSTÉMOVÉ POŽADAVKY

Hardwarové požadavky: notebook, tablet, smartphone s OS Windows, macOS X, ChromeOS, nebo Linux s volným portem USB-C s podporou

"DisplayPort Alternate Mode", príp. „Power Delivery“ (ne všechna zařízení/systémy s rozhraním USB-C mají tento standard) nebo Thunderbolt 3/Thunderbolt 4 port

1 2 3 4 5 6 7

Operační systém: Windows 8/10 32/64bit, macOS X, Google ChromeOS, Linux a Android 6 a vyšší s nejnovějšími aktualizacemi

INSTALACE OVLADAČŮ

Windows 10 32/64bit: Po připojení se ovladače pro dokovací stanici instalují automaticky ze systému. Před samotnou instalací se ujistěte, že máte v systému nainstalovány nejnovější ovladače pro vaše zařízení a aktualizovaný BIOS.

macOS X: Instalace ovladačů v macOS X je automatická. Před samotnou instalací se ujistěte, že máte v Macu nainstalován nejnovější OS pro vaše zařízení.

PŘIPOJENÍ HDMI MONITORU

Dokovací stanice je vybavena 1x HDMI 4K Ultra HD portem pro připojení externího monitoru nebo projektoru s HDMI rozhraním. Jako zobrazovací zařízení můžete využít moderní plazmové nebo LCD monitory a televizory. Grafický čip, který je „srdcem“ dokovací stanice, podporuje až 4K rozlišení 3840x2160@30Hz. Pro připojení monitoru k dokovací stanici použijte kvalitní HDMI kabel. Během instalace přídavného monitoru může obrazovka notebooku, Macu, tabletu nebo PC problikávat, což je standardní stav.

PŘIPOJENÍ USB ZAŘÍZENÍ

USB 3.0, USB 2.0 porty využijete k připojení klávesnice, myši, externího disku, tiskárny a dalších periférií nebo je můžete využít k připojení HUBu, čímž získáte další volné USB porty

NABÍJENÍ

Dokovací stanice podporuje nabíjení připojených USB mobilních zařízení, jako jsou smartphony, čtečky e-knih, multimediální přehrávače, navigace a tablety. Nabíjené zařízení stačí připojit originálním kabelem k USB portu dokovací stanice. V případě, že se zařízení nenabíjí, pak připojte originální USB-C napájecí adaptér do USB-C Power Delivery portu dokovací stanice.

NABÍJENÍ PŘES POWER DELIVERY

Dokovací stanice nabízí USB-C Power Delivery, který je určen pro napájení připojeného „mateřského“ zařízení pomocí originálního nebo univerzálního síťového napájecího adaptéru s USB-C konektorem.

Důležité:

Při odpojení USB-C adaptéru může dojít k restartování dokovací stanice a odpojení a znovu připojení všech připojených zařízení.

POUŽITÍ V OS WINDOWS

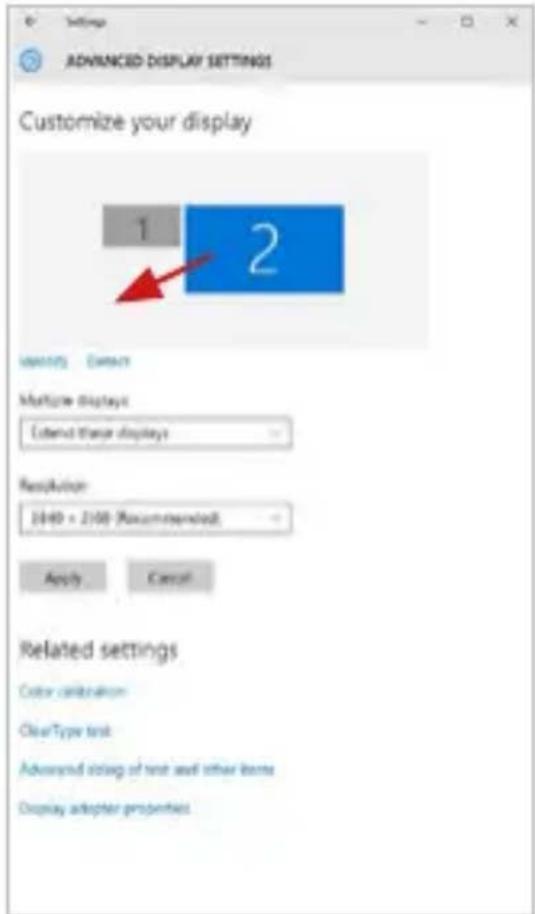

Pokročilá konfigurace pro grafický výstup –po připojení monitoru klikněte pravým tlačítkem na Plochu a vyberte „Nastavení zobrazení“. Zde lze zvolit jak použití monitoru, tak i rozlišení a frekvenci monitoru.

Po kliknutí na druhý monitor a jeho prětažením si jej podle potřeby umístíte vůči původnímu monitoru vašeho notebooku / tabletu

Lze provádět nastavení Rozšířit (Extend) a Zrcadlit / Duplikovat (Mirror):

• Režim Zrcadlit / Duplikovat (Mirror): na obrazovce zvolte 2. Monitor, u Více monitorů → Duplikovat toto zobrazení → OK.
• Režim Rozšířit (Extend): na obrazovce zvolte 2. Monitor

Režimy Rozšiřit a Zrcadlit

Standby / Hibernate režim a Video port – po aktivací notebooku / tabletu ze Standby / Hibernate režimu se zobrazuje primární (původní) monitor, proto doporučujeme používat jako primární ten, který je integrován s notebookem / tabletem, abyste se mohli opětovně přihlásit do systému.

Mirror režim – přídavný monitor se řídí parametry původního monitoru v systému, tzn. jestliže si nastavíte režim Mirror a původní monitor má rozlišení např. 1280x1024, pak se obrazovka prénáší na přídavný monitor v rozlišení maximálně 1280x1024 (i když jej nastavíte na vyšší rozlišení).

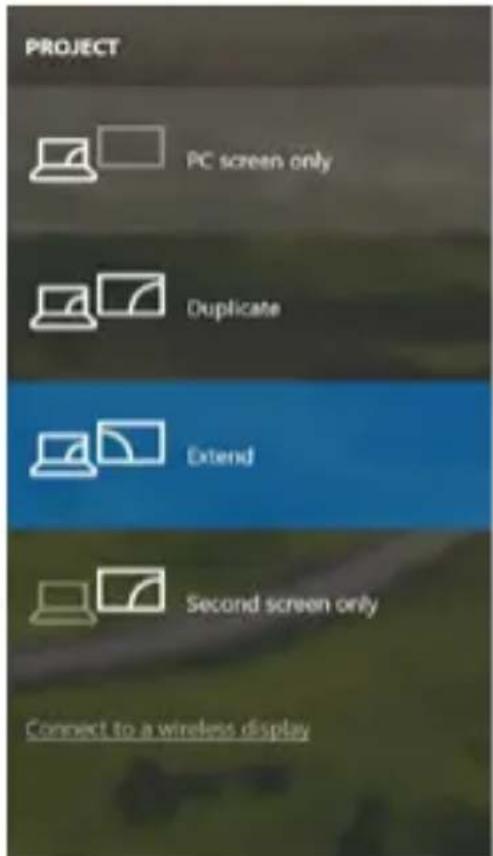

Pomocí volby na klávesnici „Windows“ + P lze také jednoduše monitory ovládat – pro použití monitoru ve Win 10 můžete zvolit: Jenom obrazovka počítače, Duplikovat, Rozšířit, Jenom druhá obrazovka.

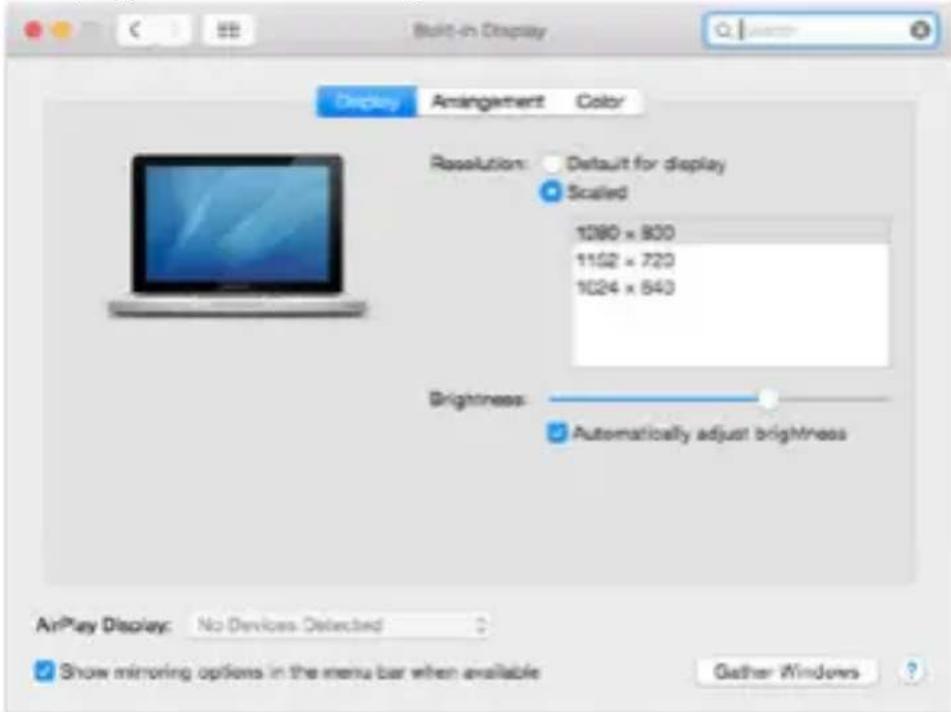

Po připojení monitoru bude obrazovka na Vašem Macu problikávat, což je standardní stav, a po ustálení lze provádět jeho standardní nastavování zde: Předvolby systému-Monitory:

Klikněte na Uspořádání a v defaultním režimu (Rozšířit) klikněte na nový monitor a přetáhněte jej dle potřeby vzhledem k monitoru Macu. Při volbě Zrcadlit monitory se změní režim na Zrcadlit (rozlišení monitorů se automaticky upraví podle jejich parametrů a nastaví se nejvyšší možné rozlišení na obou monitorech). Zrušením volby Zrcadlit monitory obnovíte režim Rozšířit.

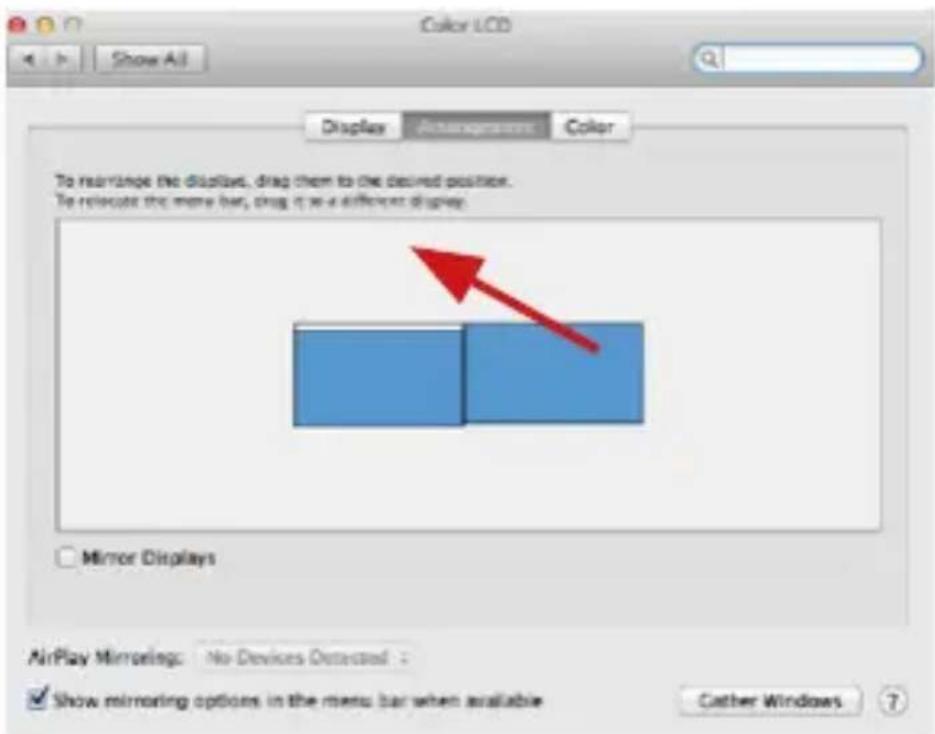

Režim rozšířit: Šipka naznačuje možnost umístění připojeného monitoru vzhledem k Mac monitoru.

USB-C Travel Easy Docking Station 4K HDMI + PD 60W

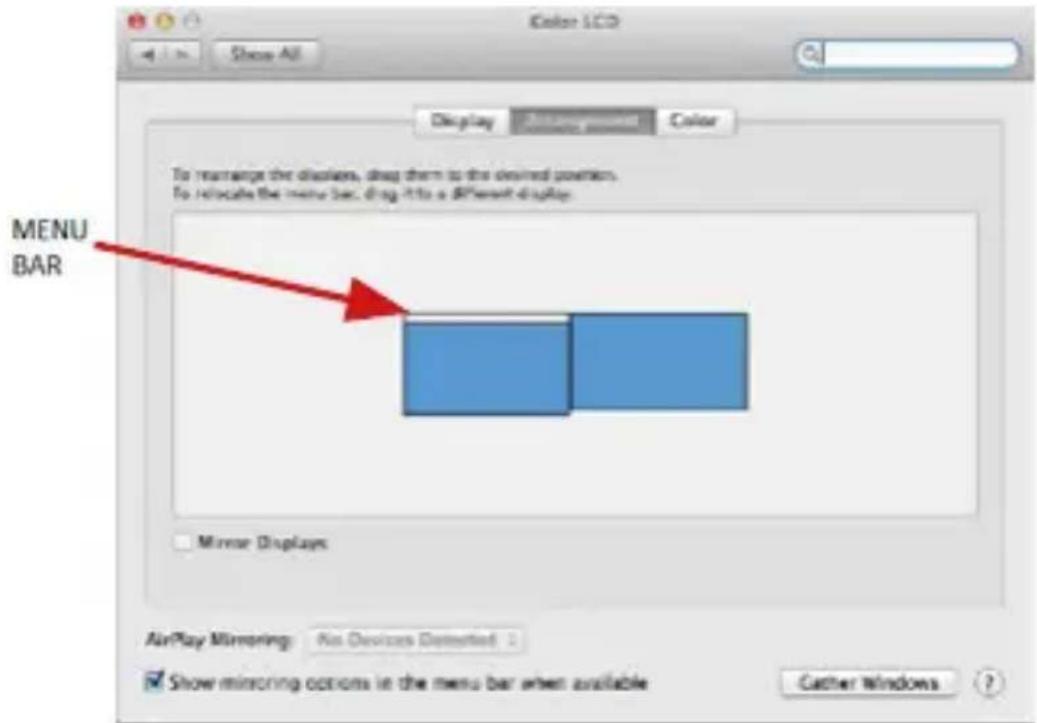

Režim rozšířit: V tomto režimu si můžete zvolit Hlavní monitor přetažením lišty Menu Bar.

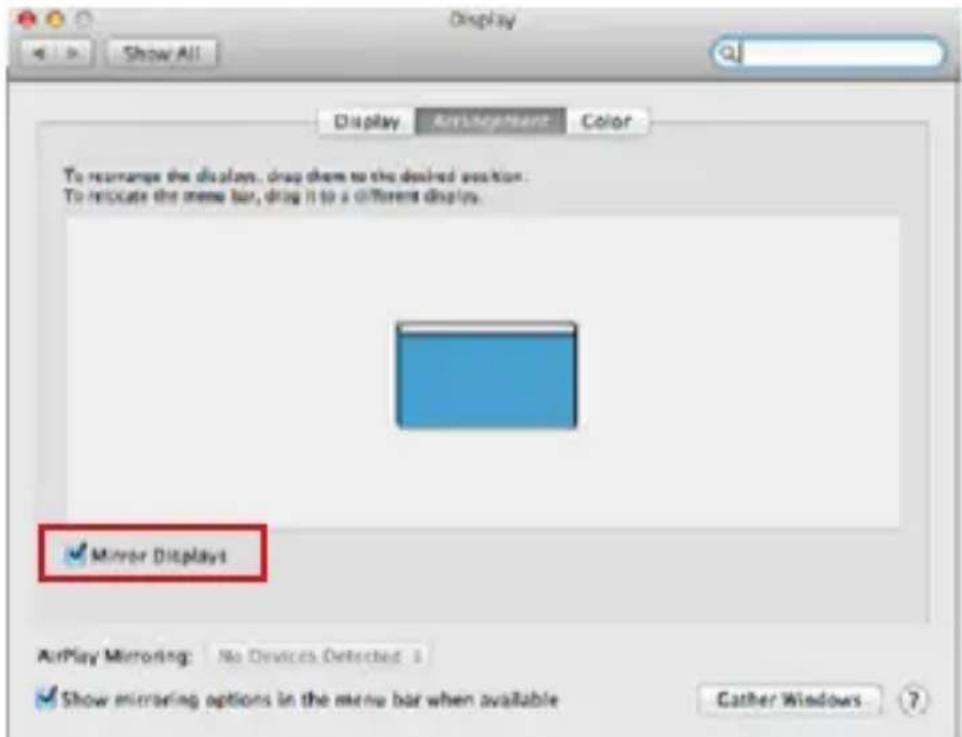

Režim zrcadlit: Lze použít jen v případě, že je nabízen Macem.

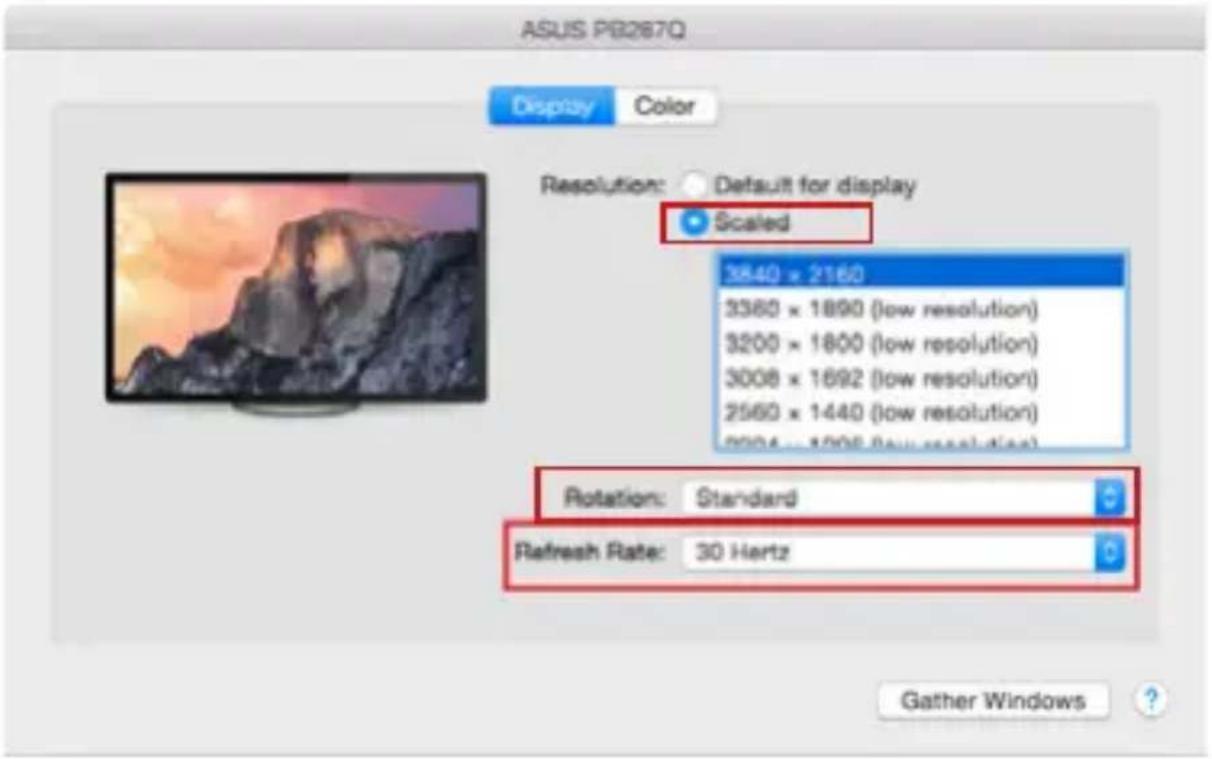

Volbou Shromáždit okna si můžete zvolit nastavení odpovídajícího monitoru – Přizpůsobené rozlišení (nabízí využitelná rozlišení), Otočení (Standardní, 90°, 180° a 270°) a Obnovovací frekvence (jestli je nabízena). Podle používaného monitoru jsou tyto možnosti nastavení:

Varianta zobrazení 1

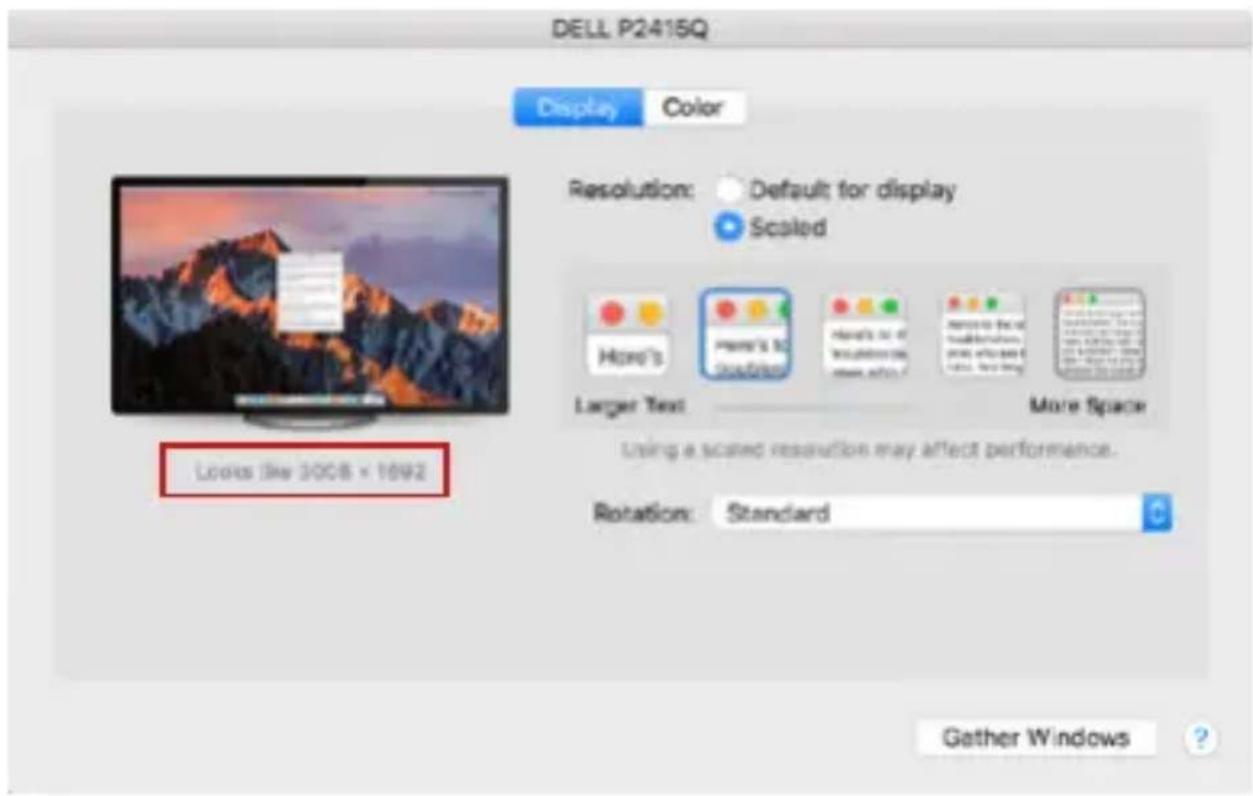

Varianta zobrazení 2 V Přizpůsobeném režimu klikněte na Vámi vybranou ikonku, pod obrazovkou se popíše dané rozlišení (zde vzhledově 3008x1692 = 4K@30Hz)

Režim zavřeného displeje – práce na připojeném externím monitoru, když je monitor Macu sklopený, je možná pouze, když je Mac napájen a je připojena myš a klávesnice. Bližší informace najdete zde: https://support.apple.com/cs-cz/HT201834

Při napájení z baterie je použití HDMI monitoru omezeno Macem. V některých případech lze při problémech se zobrazením toto vyřešit odpojením USB-C kabelu dokovací stanice od USB-C portu Macu a jeho opětovným připojením asi po 10 s. Vyčkejte na dokončení připojení všech periférií. Převážnou část problémů s obnovením obrazovky na připojeném monitoru po uspání Macu, po použití spoříče, po restartu Macu, po vypnutí / zapnutí Macu lze vyřešit stejným způsobem.

BEZPEČNOSTNÍ POKYNY

• Nevystavujte extrémním teplotám a vlhkosti vzduchu.
• Používejte zařízení na plochých podložkách – vyvarujete se tím sklouznutí a pádu na zem.
• Uschovejte manuál pro pozdější možné použití.

V součinnost se servisním oddělením:

• Ověřte funkčnost po pádu do vody nebo na zem.
• Ověřte funkčnost při prasknutí krytu.
• Reklamujte zařízení nefungující dle manuálu.

ČASTO KLADENÉ OTÁZKY

K dispozici na našem webu www.i-tec.pro v záložce „FAQ“ u tohoto produktu.

TERMINOLOGIA

V Prispôsobenom režime kliknite na Vami vybranú ikonku, pod obrazovkou sa zobrazí dané rozlíšenie

(tu vzhľadovo 3008x1692 = 4K@30Hz)

Toto zařízení je označeno výše uvedeným recyklačním symbolem. To znamená, že na konci doby života zařízení musíte zajistit, aby bylo uloženo odděleně na sběrném místě, zřízeném pro tento účel a ne na místech určených pro ukládání běžného netříděného komunálního odpadu. Přispěje to ke zlepšení stavu životního prostředí nás všech. (Pouze pro Evropskou unii)
