GTC-100L - Armoire MSW - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Armoire de garage modulaire
Marque	MSW
Modèle	GTC-100L
Dimensions (L x P x H)	1960 x 1900 x 490 mm
Poids	118,3 kg
Capacité de charge maximale totale	200 kg
Capacité de charge maximale par étagère	50 kg
Composition du kit	2 armoires murales, casier, 1 armoire 1 tiroir, 1 armoire 4 tiroirs, 6 panneaux perforés, support, étagères, roulettes, poignées
Usage prévu	Stockage d'outils et d'équipements d'atelier, usage domestique
Matériau	Acier (estimation)
Finition	Peinture (estimation)
Roulettes	2 pivotantes avec frein + 2 fixes (incluies)
Pieds réglables	Oui, pour mise à niveau
Portes et tiroirs	1 tiroir, 4 tiroirs, portes sur armoires murales et casier
Panneaux perforés	6 panneaux pour accrocher des outils
Plan de travail	Inclus, en bois
Fixation murale	Recommandée pour éviter le basculement
Assemblage	Oui, nécessaire (outils non inclus)
Entretien	Nettoyer avec chiffon doux non corrosif, lubrifier les glissières 2 fois par an
Conditions de stockage	Endroit sec, frais, à l'abri de l'humidité et du soleil
Garantie	Selon conditions du fabricant

FOIRE AUX QUESTIONS - GTC-100L MSW

Quelles sont les dimensions de l'armoire MSW GTC-100L ?

Les dimensions sont de 1960 mm de hauteur, 1900 mm de largeur et 490 mm de profondeur.

Quel est le poids de l'armoire ?

Le poids de l'armoire MSW GTC-100L est de 118,3 kg.

Quelle est la capacité de charge maximale ?

La capacité de charge maximale totale est de 200 kg, avec une charge maximale par étagère de 50 kg.

Faut-il fixer l'armoire au mur ?

Oui, il est fortement recommandé de fixer l'armoire au mur pour éviter tout risque de basculement. Des fixations adaptées sont nécessaires.

Comment nettoyer et entretenir l'armoire ?

Nettoyez avec un chiffon doux légèrement humide sans produits corrosifs. Lubrifiez les glissières des tiroirs deux fois par an avec un lubrifiant de qualité.

Quels outils sont nécessaires pour l'assemblage ?

Les outils nécessaires incluent une clé à molette, un niveau magnétique, un mètre ruban, une équerre, un crayon, des tournevis cruciforme et plat, et éventuellement une perceuse sans fil.

L'armoire est-elle livrée avec des roulettes ?

Oui, l'armoire MSW GTC-100L est livrée avec deux roulettes pivotantes avec frein et deux roulettes fixes, ainsi que des pieds réglables.

Puis-je utiliser l'armoire à l'extérieur ?

Non, l'armoire est conçue pour un usage intérieur uniquement. Elle doit être placée dans un endroit sec et à l'abri des intempéries.

Comment retirer un tiroir ?

Tirez le tiroir presque complètement, puis poussez le levier de déverrouillage noir vers le haut d'un côté et vers le bas de l'autre côté tout en tirant le tiroir pour le libérer.

Quel est le contenu du carton ?

Le carton contient 2 armoires murales, 1 casier, 1 armoire 1 tiroir, 1 armoire 4 tiroirs, 6 panneaux perforés, un support, des étagères, des roulettes, des poignées, la visserie et la notice.

MODE D'EMPLOI GTC-100L MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre comport. Des efforts raisonnables ont été faits pour vous fournir une traduction précise; cependant, aucune traduction automatique n'est parfaite et ne pourrait jamais replacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations continues dans le manuel d'utilisation, veuilles-vous référer à la version anglaise de ces contenus en tant que version officielle.

Caracteristiques techniques

Description du paramètre	Valeur du paramètre
Nom de produit	Armoire de garage
Modèle	MSW-GTC-100L	MSW-GTC-200G
Capacité de charge - capacité max. [kg]	200
Max. capacité de charge par étagère [kg]	50
Dimensions (largeur x profondeur x hauteur) [mm]	1960 x 1900 x 490	470x1900x2070
Poids [kg]	118,3	129,4

1. Description générale

Le manuel d'utilisation est concu pour vous aider a utiliser l'appareil en toute sécurité et sans problème. Le produit est concu et fabriqué conformément à des directives techniques strictes, en utilisant des technologies et des composants de pointe. De plus, il est produit dans le respect des normes de qualité les plus strictes.

N'UTILISEZ PAS L'APPAREIL À MOINS D'AVOIR ATTENTIVEMENT LU ET COMPRIS CE MANUEL D'UTILISATION.

Pour augmenter la durée de vie de l'appareil et garantir un fonctionnement sans problème, utilisez-le conformément à ce manuel d'utilisation et effectuez régulièrement des tâches de maintenance. Les données techniques et les specifications contenues dans ce manuel d'utilisation sont à jour. Le fabricant se reserve le droit d'apporter des modifications liées à l'amélioration de la qualité. Le dispositif estçu pour réduire au minimum les risques d'émission sonore, en tenant compte des progrès technologiques et des opportunités de réduction du bruit.

Legende

Lisez les instructions avant utilisation.

AVERTISSEMENT! ou ATTENTION! ou SOUVENEZ-VOUS! Applicable à la situation donnée. (panneau d'advertissement général)

ATTENTION! Risque d'écrasement des mains!

Utiliser uniquement à l'intérieur.

N'OUBLIEZ PAS! Les dessins de ce manuel sont uniquement à des fins d'illustration et dans certains détails peuvent différer du produit réel.

2. Sécurité d'utilisation

ATTENTION!

Lire tous les averissements de sécurité et toutes les instructions. Le non-respect des averissements et des instructions peut entraîner des blessures graves, voir la mort.

Le terme "dispositif" ou "produit" dans les avertissements et dans la description du manuel fait reference à l'intitulé suivant:

Armoire de garage

2.1. Sécurité au travail

a) Assurez-vous que le lieu de travail est propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé peut entraîner des accidents. Essayez d'anticiper, d'observer ce qui se passé et de faire preuve de bon sens lorsque vous travailliez avec l'appareil.
b) Si vous n'etes pas sur du bon fonctionnement du produit ou si vous constazé des dommages, veuillez contacter le centre de service du fabricant.
c) Seul le centre de service du fabricant peut effectuer des réparations sur le produit. N'essayez pas d'effectuer des réparations vous-même!
d) Inspectez régulierement l'etat des étiquettes de sécurité. Si les étiquettes sont illisibles, elles doivent être remplacées.
e) Veuillez conserver ce manuel à disposition pour reférence future. Si cet apparéil est transmis à un tiers, le manuel doit être transmis avec lui.
f) Conservez les éléments d'emballage et les petites pieces d'assemblage dans un endroit inaccessible aux enfants.
g) Si cet apparéil est utilisé avec un autre équipement, les instructions d'utilisation restantes doivent également être suivies.

Important! Lorsque vous utilisez l'appareil, protégéz les enfants et les autres personnes générées.

2.2. Sécurité personnelle

a) L'appareil n'est pas unconqu pour etre manipulé par des personnes (y compris des enfants) ayant des fonctions mentales et sensorielles limitées ou par des personnes depourvues d'experience et/ou de connaissances pertinentes, à moins qu'elles ne soient supervises par une personne responsable de leur sécurité ou qu'elles n'aiient reçu des instructions sur la façon d'utiliser l'appareil. apparieil.
b) Lorsque vous travailliez avec l'appareil, faites preuve de bon sens et restez vigilant. Une perte temporaire de concentration lors de l'utilisation de l'appareil peut entrainer des blessures graves.
c) L'appareil n'est pas un jouet. Les enfants doivent etre surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

2.3. Utilisation suture de l'appareil

a) Assurez-vous que la roue est installée de manière stable. Utilisez les outils appropriés pour la tâche donnée. Un apparéil correctement sélectionné exécutera la tâche pour laquelle il a été concu de manière plus efficace et plus sure.
b) Conservez l'appareil en parfait etat technique. Avant chaque utilisation, verifiez I'etat general, en particulier les composants mobiles pour deceler des pieces ou des éléments fissures, ainsi que toute autre condition pouvant avoir un impact sur le fonctionnement sur de I'appareil. Si des dommages sont discoververts, remettez I'appareil pour réparation avant utiliseation.
c) Pour garantir l'intégrité opérationnelle de l'appareil, ne retirez pas les protections installées en usine et ne desserrez aucune vis.
d) Lors du transport et de la manipulation de l'appareil entre l'entrepôt et la destination, respectez les principes de santé et de sécurité au travail pour les opérations de transport manuel en vigueur dans le pays où l'appareil sera utilisé.
e) Nettoyez régulierement l'appareil pour éviter l'accumulation de saletés tenaces.
f) Il est interdir d'interferer avec la structure de l'appareil afin de modifier ses paramétres ou sa construction.
g) Assurez-vous que la roue est installée de manière stable.

ATTENTION! Malgré la conception sure de l'appareil et ses caractéristiques de protection, et malgré l'utilisation d'éléments supplémentaires protégeant l'opérateur, il existe toujours un léger risque d'accident ou de blessure lors de l'utilisation de l'appareil. Restez vigilant et faites preuve de bon sens lorsque vous utilisez l'appareil.

3. Utiliser les lignes directrices

Le produit est concu pour stocker du matériel, des outils d'atelier et organiser le lieu de travail.

Le produit est destiné uniquement à un usage domestique.

L'utilisateur est responsable de tout dommage resultant d'une utilisation non conforme de l'appareil.

3.1. Assemblage de l'appareil

3.1.1. MSW-GTC-100L

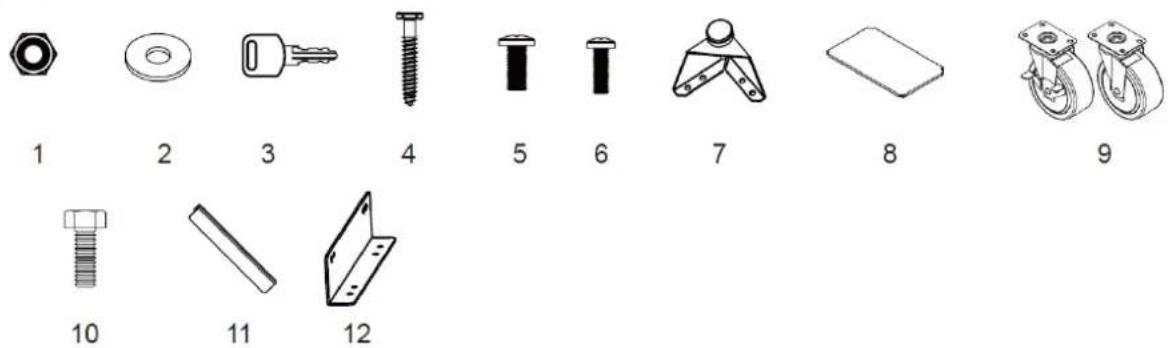

Matériel inclus :

N°	DESCRIPTION	ARMOIRE MURALE x2	CASIER x1	ARMOIRE 1 TIROIRS x1	ARMOIRE D. 4 TIROIRS x1	PANNEAU PERFORÉ x 6	SUPPORT x1
1	Écrou à bride hexagonale M6	8 4 4	0 0 2
2	Rondelle plate	4	4	2	0	4	0
3	Clé	0	2	2	2	0	0
4	Boulon taraudeur hexagonal M5 x 50	4 4 2	0 4 0
5	Boulon à tête plate M6 x 12	8 16 20	0 0 4
6	Boulon à tête plate M5 x 12 (sur la porte)	2 4 6	8 0 0
7	Pieds de nivélément régibles	0 4 4	0 0 0
8	Étagère	0	3	1	0	0	0
9	Roulettes	0	0	0	4	0	0
10	Boulon à bride hexagonale M8 x 20	0 0 0	16 0 0
11	Poignée	1	2	3	4	0	0

Outils utiles :

1

2

3

4

5

6

7

8

9

1	Clé à molette	4	Mètre ruban	7	Tournevis cruciforme de 6 mm
2	Niveleur magnétique	5	Équerre	8	Tournevis plat de 5 mm
3	Recherche de goujons	6	Crayon	9	Perceuse électrique sans fil

Casier x 1

Armoire murale x 2

Etagere pour relier les armoires murales x 4

Armoire 1 tiroir x1

Servante 4 tiroirs x1
établi x1
Panneau perforé x6

Assemblage des poignées

Dévissez les boulons sur le devant des tiroirs ou des portes à l'aide d'un tournevis cruciforme pour-retirer la poignée au dos de celui-ci, puis fixez la poignée sur le devant de la porte ou du tiroir à l'aide de deux boulons à tête plate M5x12. Répétez l'opération pour toutes les portes et tiroirs.

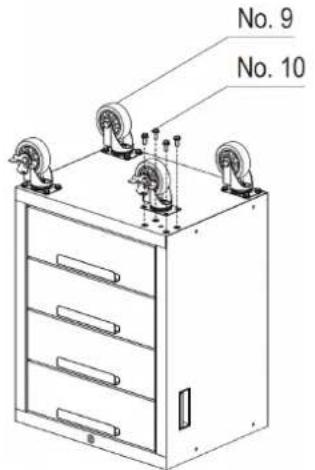

Assemblage de roulettes

1. Verrouillez solidement tous les tiroirs de l'armoire roulante.

2. Posez l'armoire roulante à l'envers. Utilisez le matériel d'emballage pour vous protégger.

3. Montez les deux roulettes pivotantes avec frein à l'avant de l'armoire roulante à l'aide de quatre boulons M8x20 mm par roulette.

4. Montez les deux roulettes ordinaires de l'autre (:é de l'armoire roulante à l'aide de quatre boulons M8x20 mm par roulette.
5. Serrez tous les boulons avec une clé.
6. Remettez l'armoire roulante en position verticale.

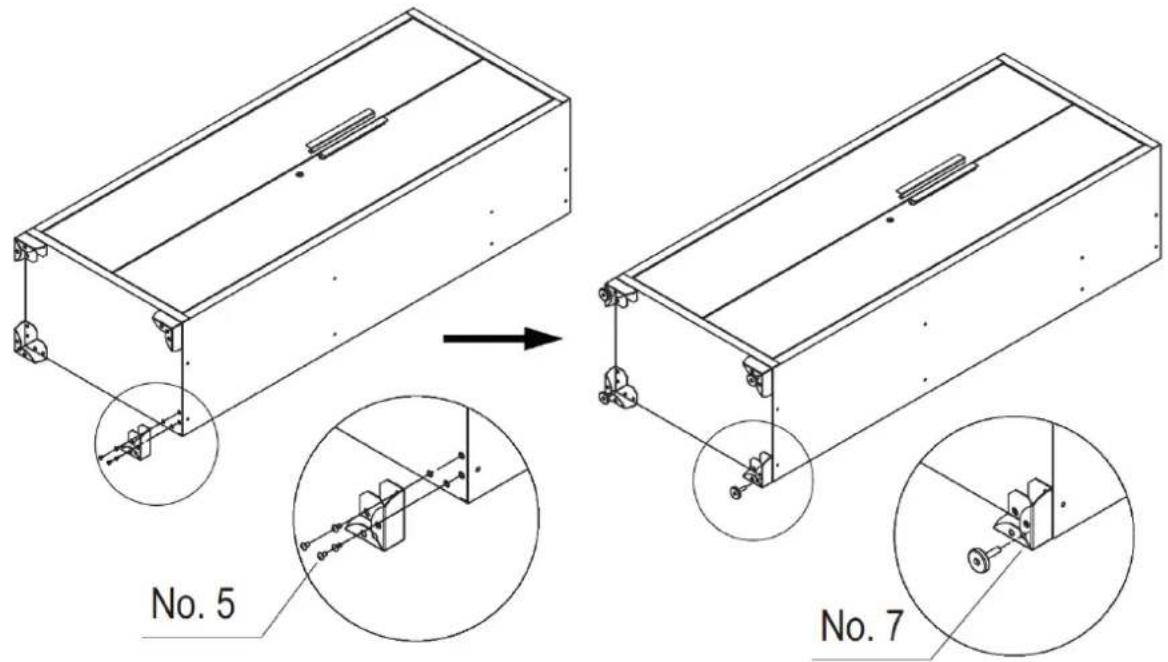

Assemblage des pieds

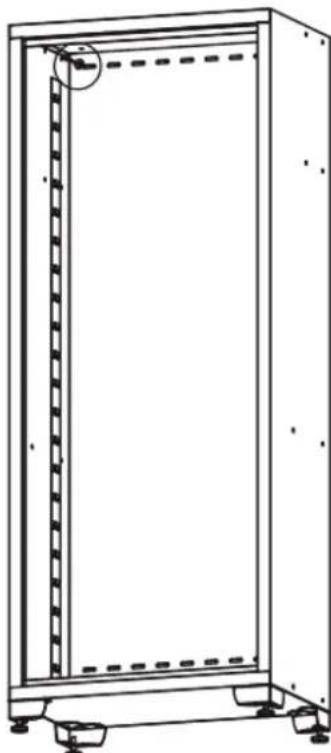

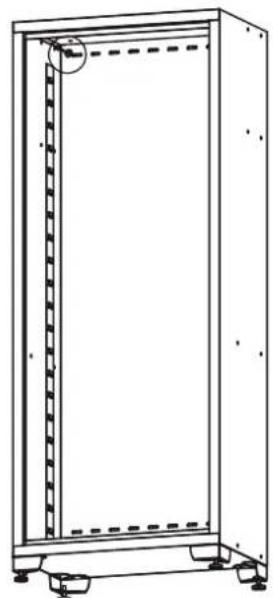

Placez soigneusement le casier sur le dos, puis fixez les pieds de nivellement reglables au casier à l'aide de seize boulons à tête plate M6x12 avec un tournevis Philips.

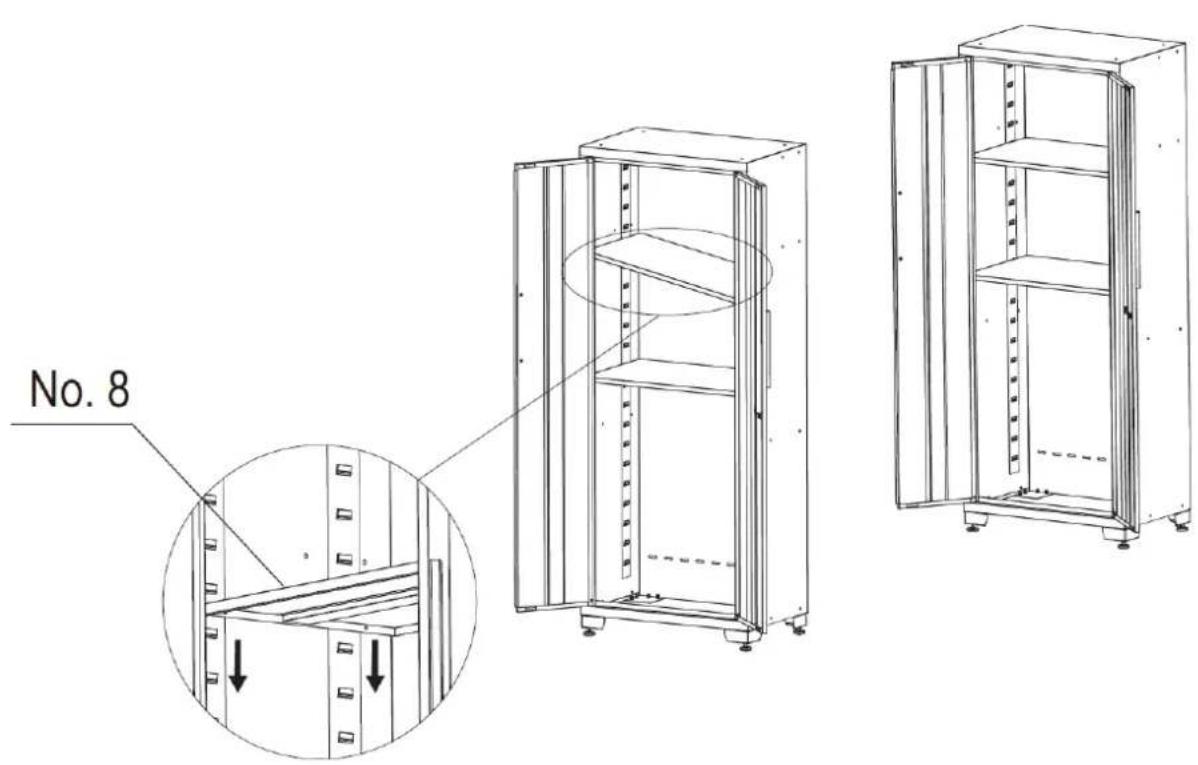

Assemblage des étagères

Verifiez l'emplacement nécessaire, place soigneusement I'etagere dans la fente. Veuillez vous assurer que I'etagere est stable.

REMARQUE: Une étagère centrale doit être installée au niveau de la serrure sur la porte de l'armoire pour que la serrure fonctionne.

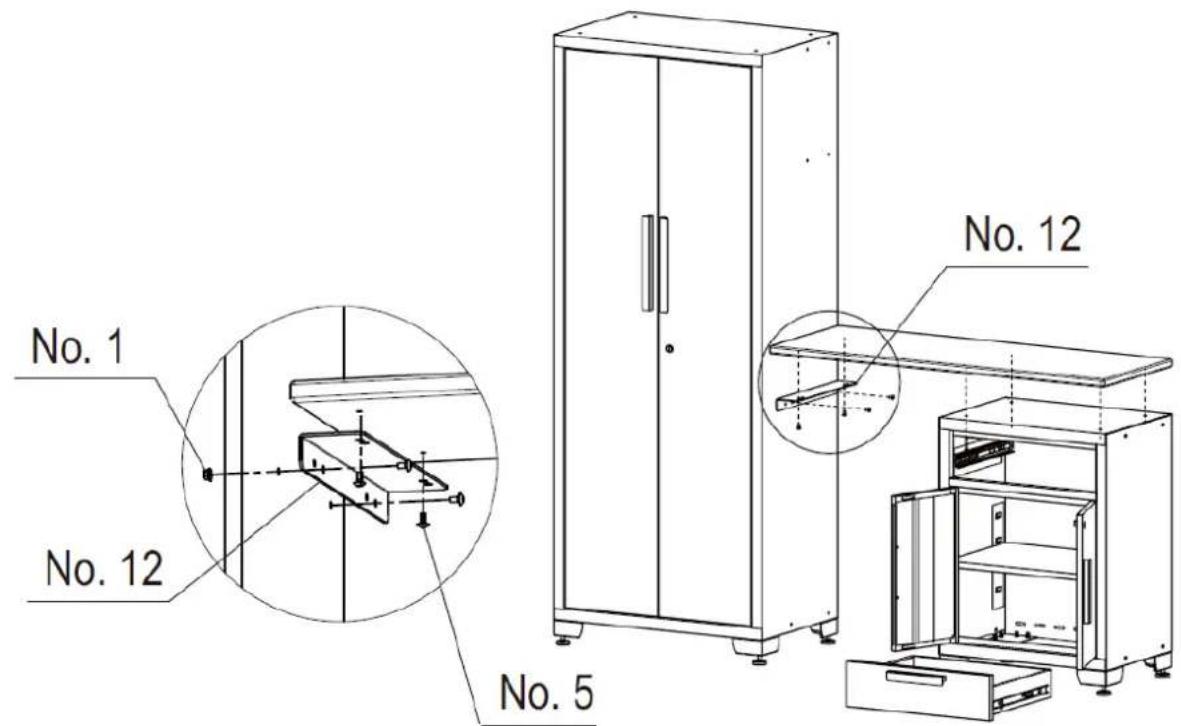

Installation du plan de travail

Ouvrez les portes ou retirez les tiroirs pour vous assurer de disposer de suffisamment d'espace pour installer le plan de travail.

Placez soigneusement le plan de travail en bois sur les armoires et fixez-le avec un tournevis ou une perceuse électrique sans fil et quatre vis dans le paquet de pieces de chaque armoire inférieure. S'il n'y a pas d'armoire inférieure d'un côté, connectez le plan de travail avec un support au côté du casier à l'aide de quatre vis et deux écrous.

Installation

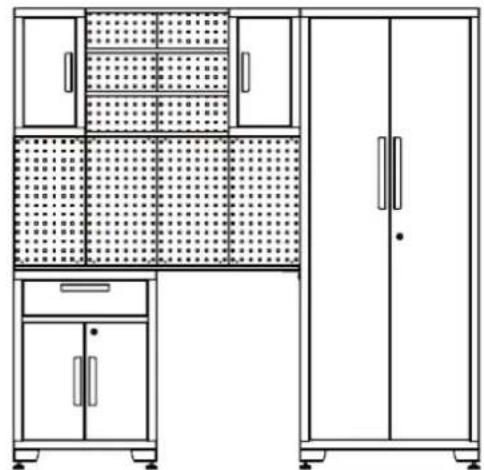

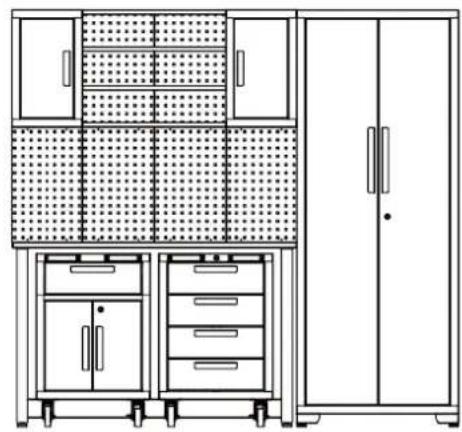

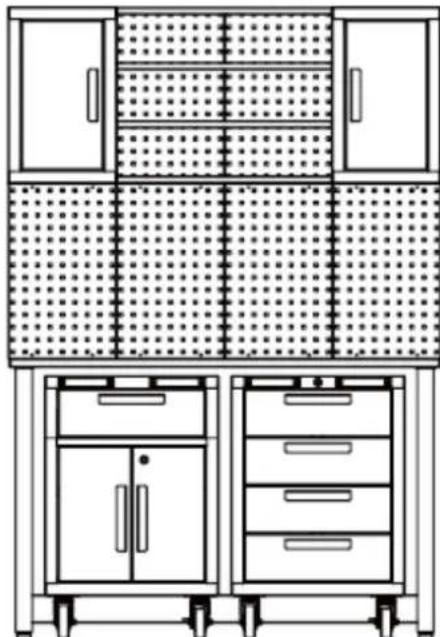

1. Planifiez la position des armoires, positionnez le casier et le meuble 1 tiroir.

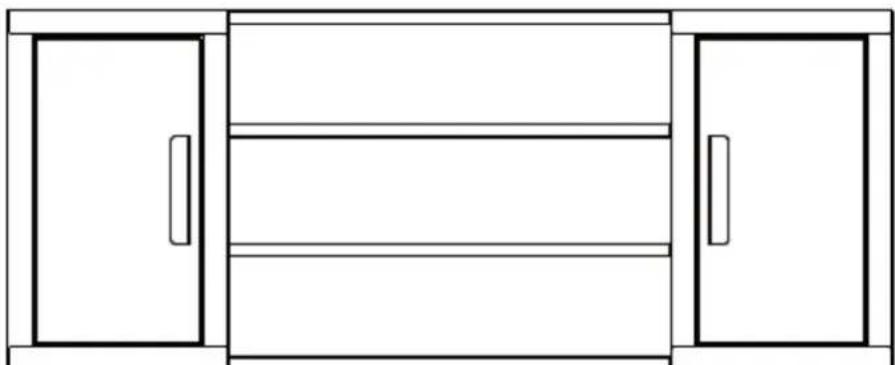

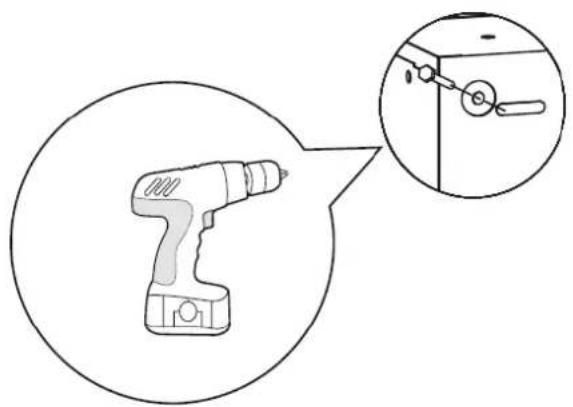

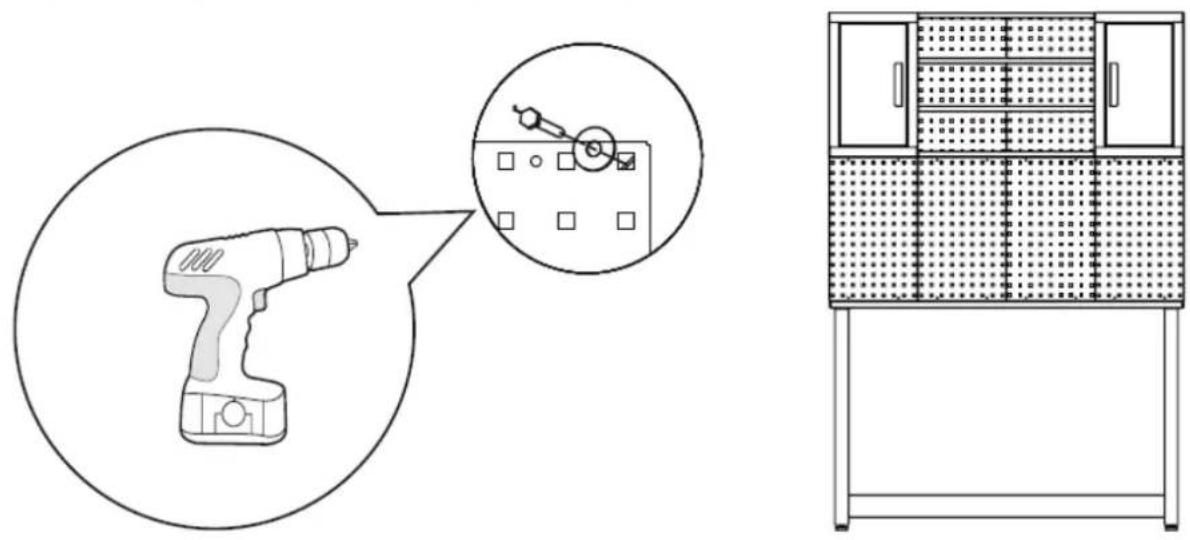

1. Alignez les panneaux perforés et vissez-les au mur.

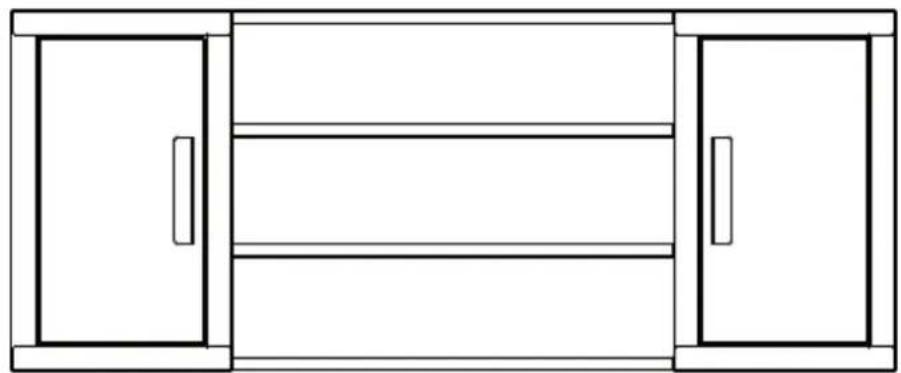

1. Reliez les deux armoires murales aux etagères.

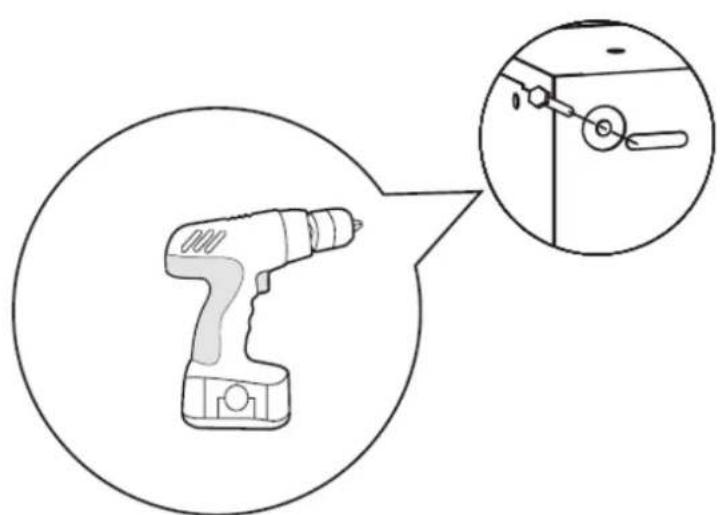

1. Ouvrez la porte de l'armoire murale, connectez l'ensemble de l'armoire murale au mur. Deux personnes ou plus sont recommandees pour cette étape.

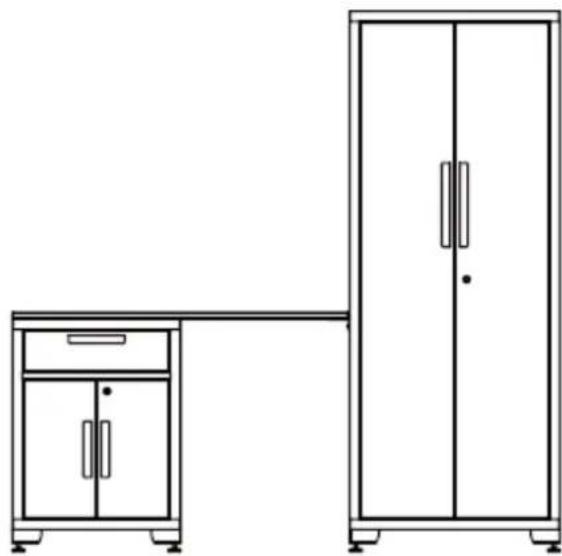

1. Faites rouler l'armoire à outils sous l'établi. Ouvrez la porte du casier et fixez solidement le casier au mur pour éviter qu'il ne bascule.

Fixez tous les boulons. L'installation de l'ensemble d'armoires de garage est terminée.

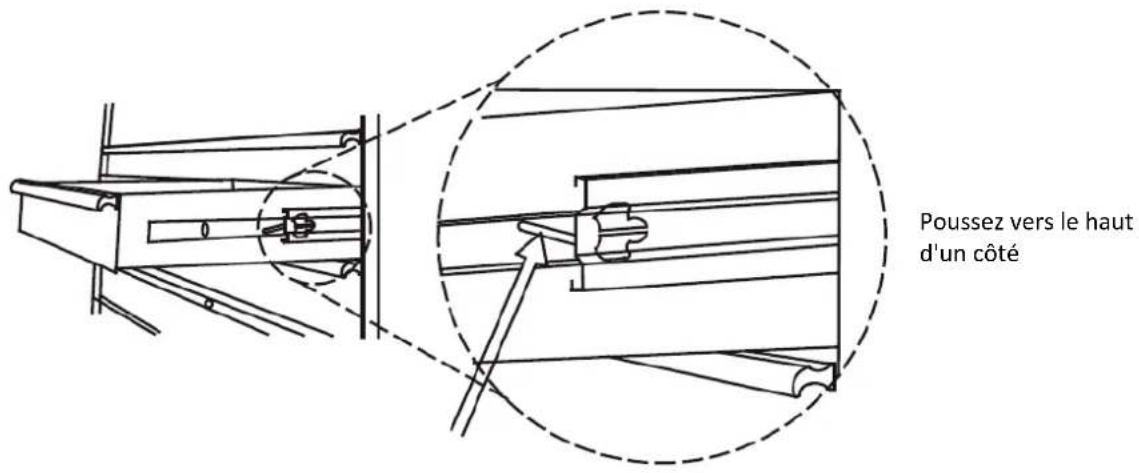

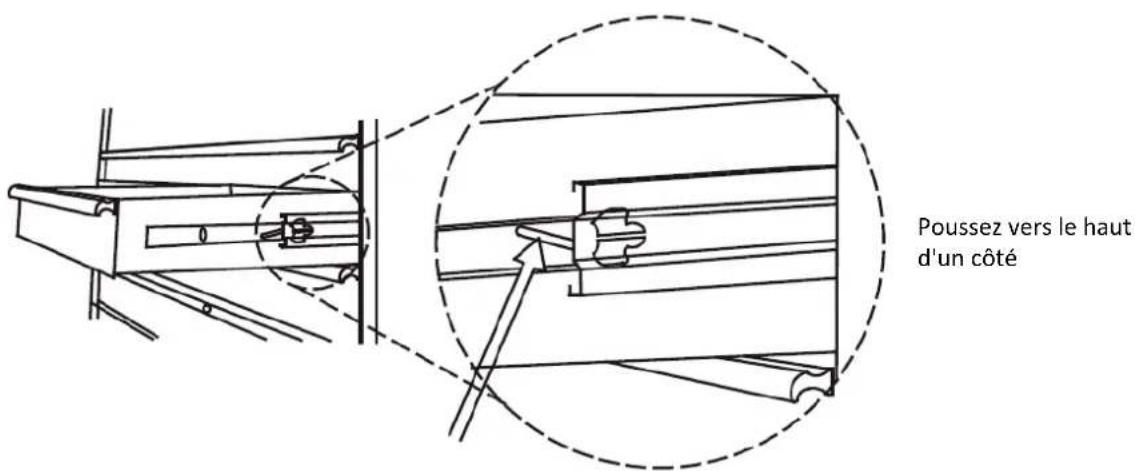

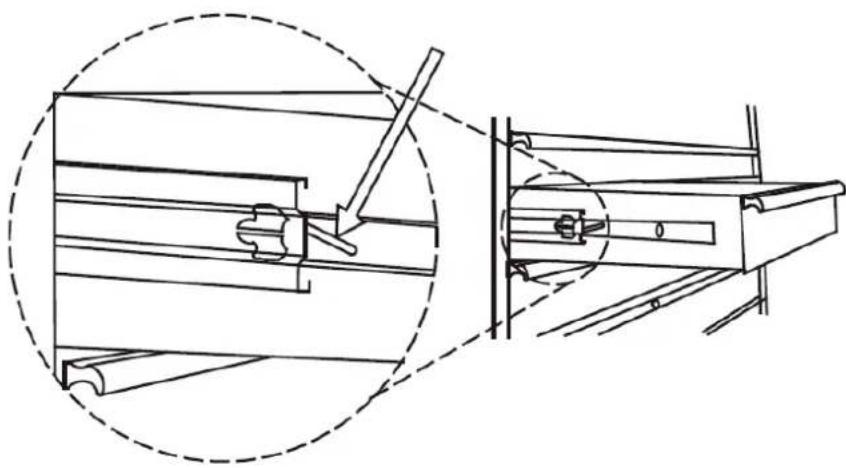

Retrait du tiroir

Sortez le tiroir de manière à ce qu'il soit presque complètement déployé. Poussez vers le haut le levier de déverrouillage noir d'un côté, tout en tirant vers le bas le levier de déverrouillage noir de l'autre côté. Tout en maintainant les leviers dans les positions illustrées ci-dessous, tirez le tiroir vers l'extérieur jusqu'à ce qu'il soit libéré de la glissière du tiroir.

3.1.2. MSW-GTC-200G

Matériel inclus

N°	DESCRIPTION	ARMOIRE MURALE x2	CASIER x1	ARMOIRE D. 1 TIROIR x1	ARMOIRE D. 4 TIROIRS x1	ÉTABLI 52PO x1	PANNEAU PERFORÉ x 6
1	Écrou à bride hexagonale M6	8x2 4 0	0 0 0
2	Rondelle plate	4x2	4	0	0	0	4x6
3	Clé	0	2	2	2	0	0
4	Boulon taraudeur hexagonal M5 x 50	4x2 4 0	0 0 4x6
5	Boulon à tête plate M6x 12	8x2 20	0 0 0 0
6	Boulon à tête plate M5 x 12 (sur la porte)	2x2 4 6	8 0 0
7	Pieds de nivellement régibles	0 4 0	0 0 0
8	Étagère	0	3	1	0	0	0
9	Roulettes	0	0	4	4	0	0
10	Boulon à bride hexagonale M8 x 20	0 0 16	16 0 0
11	Poinée	0	0	2	2	0	0
12	Boulon à tête plate M8 x 16	0 0 4	4 8 0
13	Boulon hexagonal M8 x 65	0 0 0	0 4 0
14	Écrou à bride hexagonale M8	0 0 0	0 4 0

Outils utiles

1

2

3

4

5

6

7

8

9

1	Clé à molette	4	Mètre ruban	7	Tournevis cruciforme de 6 mm
2	Niveleur magnétique	5	Équerre	8	Tournevis plat de 5 mm
3	Recherche de goujons	6	Crayon	9	Perceuse électrique sans fil

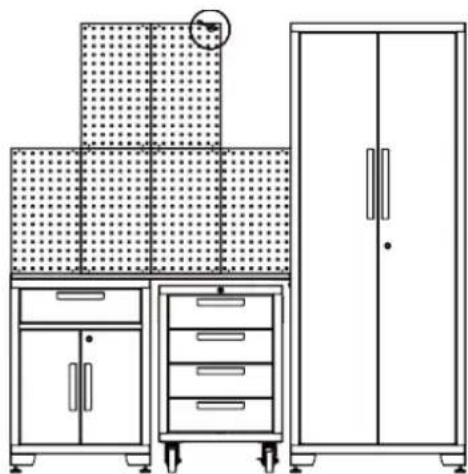

Casier x 1
Armoire murale x 2
Etagère pour relier les armoires murales x 4
Servante 1 tiroir x1
Servante 4 tiroirs x1
établi x1
Panneau perforé x6

Installation des poignées

Dévissez les boulons sur le devant des tiroirs ou des portes à l'aide d'un tournevis cruciforme pour-retirer la poignée au dos de celui-ci, puis fixez la poignée sur le devant de la porte ou du tiroir à l'aide de deux boulons à tête plate M5x12. Répétez l'opération pour toutes les portes et tiroirs. Fixez la poignée de maintainé à l'armoire, alignez les trous et fixez-la avec deux boulons à tête plate M8x16.

Installation des roulettes

Posez l'armoire roulante sur un sol meuble. Utilisez le matériel d'emballage pour vous protégger. Montez quatre roulettes sur chaque armoire avec seized boulons à bride hexagonale M8x20. Remarque : Les roulettes avec freins doivent se trouver sur la face avant de l'armoire.

Installation des pieds

Placez soigneusement le casier sur le dos, puis fixez les pieds de nivellement reglables au casier à l'aide de seize boulons à tete plate M6x12 avec un tournevis Philips.

Installation des étagères

Vérifiez l'emplacement nécessaire, place soigneusement l'étagère dans la fente. Veuillez vous assurer que l'étagère est stable. REMARQUE: Une étagère centrale doit être installée au niveau de la serrure sur la porte de l'armoire pour que la serrure fonctionne.

1. Posez le plan de travail sur une surface douce, alignez les trous des pieds avec ceux du plan de travail. Utilisez quatre boulons M8x16 pour les relier ensemble.
2. Utilisez quatre boulons hexagonaux M8x65 et quatre écrous M8 pour fixer le support aux pieds.
3. Fixez tous les boulons et écrous.
4. Relevez l'établi pour terminer cette étape.

Installation

1. Planifiez la position des armoires, positionnez l'établi.

1. Alignez les panneaux perforés et vissez-les au mur.

1. Reliez les deux armoires murales aux etagères.

1. Ouvrez la porte de l'armoire murale, connectez l'ensemble de l'armoire murale au mur. Deux personnes ou plus sont recommandées pour cette étape.

1. Faites rouler l'armoire a outils sous I'établi.

1. Appuyez le meuble contre la table. Ouvrez la porte du casier et fixez solidement le casier au mur pour éviter qu'il ne bascule.

L'installation de l'ensemble d'armoires de garage est terminée.

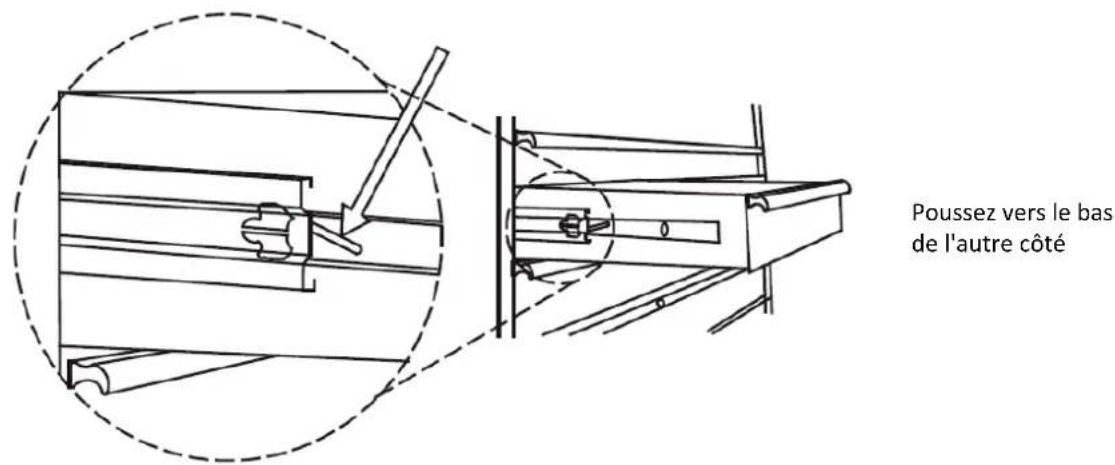

Retrait du tiroir

Sortez le tiroir de manière à ce qu'il soit presque complètement déployé. Poussez vers le haut le levier de déverrouillage noir d'un côté, tout en tirant vers le bas le levier de déverrouillage noir de l'autre côté. Tout en Maintenant les leviers dans les positions illustrées ci-dessous, tirez le tiroir vers l'extérieur jusqu'à ce qu'il soit libéré de la glissière du tiroir.

Poussez vers le bas de I'autre cote

3.2. Nettoyage et entretien

a) Utilisez uniquement des nettoyants non corrosifs pour nettoyer la surface.
b) Àpès avoir nettoyé l'appareil, toutes les pieces doivent être complètement séchéées avant de le réutiliser.
c) Rangez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et de l'exposition directe au soleil.
d) Ne vaporisez pas l'appareil avec un jet d'eau et ne le plongez pas dans I'eau.
e) L'appareil doit être régulièrement inspecté pour vérifier son efficacité technique et détecter tout dommage.
f) Nettoyez avec un chiffon doux et légerement humide.
g) N'utilisez pas d'objets pointus et/ou métalliques pour le nettoyage (par exemple unerosse métallique ou une spatule métallique) car ils pourraient endommager le matériel de surface de l'appareil.
h) Ne nettoyez pas l'appareil avec une substance acide, des agents à usage medical, des diluants, du carburant, des huiles ou d'autres substances chimiques car cela pourrait endommager l'appareil.
i) Lubrifiez les glissières deux fois par an avec un lubrifiant de qualite. Ceci est particulierement necessaire lorsque la tempereature bise, ce qui peut rendre les roulements rigides.
