Type de produit	Caméra thermique robuste à sécurité intrinsèque
Marque	i.safe Mobile
Modèle	IS-TC1A.M1
Certifications ATEX	Ex ia I Ma, II 2G Ex ib IIC T4 Gb, II 2D Ex ib IIIC T135°C Db
Zones d'utilisation	Zones 1, 21, 2, 22, M1, M2
Compatibilité	Nécessite l'IS530.M1 (non inclus)
Fonctions principales	Imagerie thermique, mesure de température
Application associée	Seek Thermal (téléchargeable sur Google Playstore)
Alimentation	Via IS530.M1, recharge par port magnétique
Port de charge	Port de charge magnétique (câble i.safe PROTECTOR 3.0 inclus avec IS530.M1)
Interface de connexion	Interface ISM pour fixation mécanique et électrique sur IS530.M1
Nettoyage	Chiffon antistatique doux humidifié, sans produits chimiques
Température de stockage	+5°C à +35°C
Humidité de stockage	10% à 60%
Réparabilité	Aucune pièce réparable par l'utilisateur, contacter le SAV i.safe MOBILE
Garantie	Consultez www.isafe-mobile.com/fr/support/service

FOIRE AUX QUESTIONS - IS-TC1A.M1 i.safe Mobile

Comment utiliser l'IS-TC1A.M1 en zone explosive ?

L'appareil est certifié ATEX pour les zones 1, 21, 2, 22, M1, M2. Avant d'entrer en zone, assurez-vous qu'il est correctement fixé à l'IS530.M1, que les joints sont en place et que l'appareil n'est pas endommagé. Ne rechargez pas en zone explosive.

Comment installer l'IS-TC1A.M1 sur l'IS530.M1 ?

Dévissez le couvercle de l'interface ISM sur l'IS530.M1, poussez l'IS530.M1 dans le support de la caméra, fixez la fiche en haut, puis serrez la vis. L'opération doit être effectuée hors zone explosive.

Comment charger l'IS530.M1 via l'IS-TC1A.M1 ?

Utilisez le câble de chargement magnétique i.safe PROTECTOR 3.0 (fourni avec l'IS530.M1) connecté au port magnétique de l'IS-TC1A.M1. La charge doit se faire hors zone explosive.

Quelle application utiliser avec la caméra thermique ?

Téléchargez l'application Seek Thermal depuis le Google Play Store sur l'IS530.M1. Ouvrez l'application pour commencer l'imagerie thermique.

Que faire en cas de dysfonctionnement de l'appareil ?

En zone explosive, éteignez immédiatement l'appareil et quittez la zone. Consultez la FAQ sur www.isafe-mobile.com/fr/support/service ou contactez le SAV. Ne tentez aucune réparation vous-même.

Comment nettoyer l'IS-TC1A.M1 ?

Utilisez un chiffon antistatique doux légèrement humidifié. N'utilisez jamais de produits chimiques, car ils pourraient endommager le boîtier.

Quelles sont les conditions de stockage recommandées ?

Stockez l'appareil à une température ambiante entre +5°C et +35°C et une humidité relative entre 10% et 60%.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Apportez-le dans un point de collecte dédié aux déchets électroniques pour favoriser le recyclage.

L'appareil est-il réparable par l'utilisateur ?

Non, l'appareil ne contient aucune pièce réparable par l'utilisateur. Toute réparation doit être effectuée par le service après-vente i.safe MOBILE.

Quels accessoires sont autorisés avec l'IS-TC1A.M1 ?

Seuls les accessoires agréés par i.safe MOBILE GmbH peuvent être utilisés, notamment le câble de chargement magnétique fourni avec l'IS530.M1.

MODE D'EMPLOI IS-TC1A.M1 i.safe Mobile

Le présent Mode d'emploi fait partie intégrante de l'appareil IS-TC1A.M1 (modèle MTC1A01). Le Mode d'emploi contient des informations importantes en vue d'une utilisation en toute sécurité de l'appareil.

» Avant l'utilisation de l'appareil, lisez attentivement le présent Mode d'emploi et observez en particulier la section « Sécurité » et les mentions d'avertissement accompagnées d'un symbole d'avertissement.

» Conservez toujours le présent Mode d'emploi à portée de main afin de pouvoir le consulter en cas de besoin. La version actuelle du Mode d'emploi est disponible à l'adresse www.isafe-mobile.com/fr/support/telechargements

» Observez toutes les instructions sur l'appareil et sur l'emballage.

» Observez les consignes de sécurité locales.

> UTILISATION CONFORME

L'IS-TC1A.M1 est une caméra thermique robuste à sécurité intrinsèque destinée à être utilisée dans les zones à risque d'explosion des zones 1, 21, 2, 22, M1, M2, conformément à la directive 2014/34/EU, 1999/92/EC et à la norme IECEx. En combinaison avec l'IS530.M1, l'IS-TC1A.M1 peut enregistrer et afficher les températures.

Employez uniquement l'appareil de la manière décrite dans le présent Mode d'emploi. Toute autre utilisation est réputée non conforme et peut provoquer la mort, de graves blessures et des détériorations sur l'appareil.

Le fabricant i.safe MOBILE GmbH décline toute responsabilité pour les dommages, qui résultent d'une utilisation non conforme. La garantie expire en cas d'utilisation non conforme.

GARANTIE

Les conditions de la garantie sont disponibles à l'adresse www.isafe-mobile.com/fr/support/service

Vous trouverez la déclaration de conformité UE à la fin du présent Mode d'emploi ou à l'adresse www.isafe-mobile.com/fr/support/telechargements

MARQUAGES EX

> ATEX:

M1 Ex ia I Ma
④ II 2G Ex ib IIC T4 Gb
Ea II 2D Ex ib IIIC T135°C Db

Attestation d'examen de fabrication EU:

EPS 22 ATEX 1 011 X

1> TITULAIRE: Support pour IS530.M1
2> PLUG: onnectez l'IS530.M1
3) PORT DE CHARGE MAGNÉTIQUE : Prise pour le Câble de chargement USB-magnétique i.safe PROTECTOR 3.0 (inclus dans l'emballage du IS530.M1) pour charger le IS530.M1. Voir également paragraphe « Recharge ».
4> APPAREIL PHOTO: Saisie des températures.

SÉCURITÉ

Avant l'utilisation de l'appareil, lisez attentivement le paragraphe « Sécurité » dans le présent Mode d'emploi. Si vous ne respectez pas les Instructions de sécurité ou que vous ne les avez pas comprises, cela peut provoquer la mort ou de graves blessures et endommager l'appareil.

UTILISATEURS

L'utilisation de cet appareil est strictement réservée aux utilisateurs dûment qualifiés pour l'utilisation d'appareils antidéflagrants dans les zones à risque d'explosion ayant lu et compris le présent Mode d'emploi.

RÈGLES DE SÉCURITÉ ATEX

Afin d'exclure toute erreur de manipulation de cet appareil, son utilisation implique que l'utilisateur observe les consignes de sécurité habituelles et qu'il ait lu et compris le manuel d'utilisation, les consignes de sécurité et le certificat. En cas d'utilisation en atmosphères explosibles, observer en plus les consignes de sécurité suivantes :

» Afin de garantir la protection IP, il incombe de s'assurer que tous les joints sont correctement installés sur l'appareil. Il ne doit pas y avoir de grande fente entre les deux moitiés de l'appareil.
» Lorsqu'il est utilisé dans des zones Ex, l'appareil doit être solidement fixé à l'interface ISM.

» Il est interdit d'exposer l'appareil à des acides ou bases agressives.
» L'appareil doit être protégé contre les effets des huiles, graisses et fluides hydrauliques.
» L'appareil ne peut être placé que dans les zones 1, 21, 2, 22, M1, M2.
» L'appareil doit être protégé contre les chocs violents, les émissions excessives de rayons UV et les charges électrostatiques élevées.
» Uniquement employer les accessoires agréés par l'entreprise i.safe MOBILE GmbH.

UTILISATION EN ZONES À RISQUE D'EXPLOSION

DANGER

En cas d'utilisation incorrecte, il y a danger de mort et de graves blessures !

» Employez uniquement l'appareil en zones à risque d'explosion des zones 1, 21, 2, 22, M1, M2 ou à l'extérieur de zones à risque d'explosion.
» L'appareil ne doit être connecté à l'IS530.M1 via l'interface ISM qu'en dehors des zones potentiellement explosives!
» Avant de pénétrer avec l'appareil dans une zone à risque d'explosion :

• assurez-vous que l'appareil est solidement fixé à l'interface ISM de l'IS530.M1,
• assurez-vous qu'aucune fente n'est visible entre les deux moitiés de l'appareil,
• assurez-vous que l'appareil n'est pas endommagé,
• assurez-vous que toutes les inscriptions sont bien lisibles sur l'appareil.

» En cas d'utilisation de l'appareil dans une zone à risque d'explosion, lisez et respectez les instructions dans le paragraphe « Erreurs potentielles de l'utilisateur ».
» Éteignez immédiatement l'appareil et quittez la zone à risque d'explosion dans les plus brefs délais lorsque :

• des dysfonctionnements surviennent sur l'appareil,
- le boîtier de l'appareil est endommagé,
- l'appareil a été exposé à des charges excessives,
- les inscriptions sur l'appareil ne sont plus lisibles.

> ERREURS POTENTIELLES DE L'UTILISATEUR

DANGER

En cas d'utilisation non conforme, il y a danger de mort et de graves blessures ! Observez les instructions suivantes :

» Ne modifiez pas la construction de l'appareil.
» N'exposez pas l'appareil à de hautes températures.
» N'exposez pas l'appareil à un fort rayonnement ultraviolet.
» N'exposez pas l'appareil à des processus à haute charge électrique.
» N'exposez pas l'appareil à des acides ou bases agressifs.

À l'intérieur de zones à risque d'explosion, observez les points suivants :

» Ne desserrez pas les vis de l'appareil.
» N'ouvrez aucun cache des interfaces.
» Ne rechargez pas l'IS530.M1.

» N'ouvrez pas l'appareil.

» N'endommagez pas l'appareil.

> ÉTENDUE DE LA LIVRAISON

L'emballage de votre appareil contient les éléments suivants :

1×IS-TC1A.M1

En cas d'utilisation incorrecte, il y a danger de mort et de graves blessures ! L'appareil ne doit être connecté à l'IS530.M1 via l'interface ISM qu'en dehors des zones potentiellement explosives!

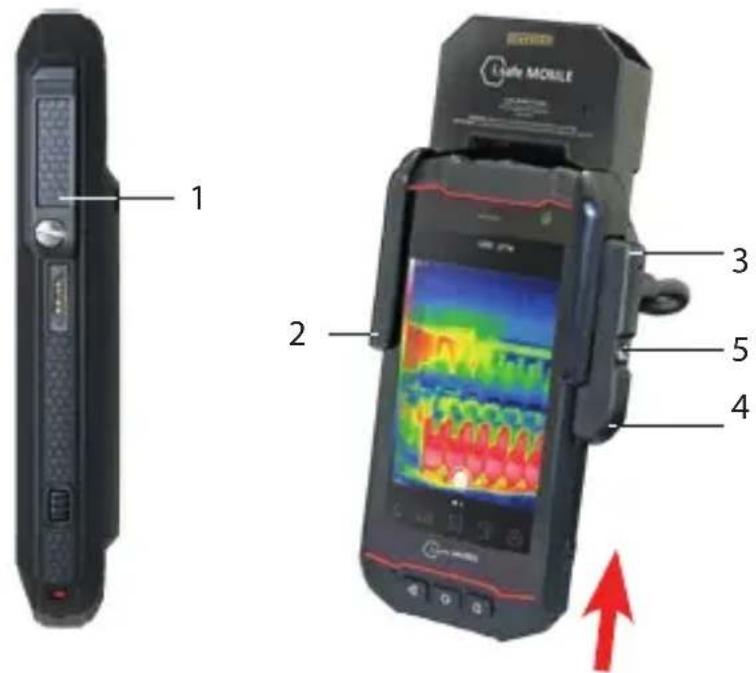

1 2 3 4 5 Life MOBILE

» Dévissez le couvercle de l'interface ISM (1) sur l'IS530.M1.

» Poussez complètement l'IS530.M1 dans le support (2) de l'appareil.

» Fixez la fiche à l'interface ISM (3) en haut.

» Fixez le bouchon en appuyant sur l'extrémité arrondie (4).

» Serrez la vis (5).

» Vérifiez si le connecteur est correctement et fermement connecté à l'interface ISM.

L'appareil peut désormais être utilisé avec l'IS530.M1 connecté dans des zones potentiellement explosives.

MISE EN SERVICE

REMARQUE :

Les informations suivantes s'appliquent à l'IS-TC1A.M1 en combinaison avec l'IS530.M1.

» Téléchargez l'application Seek Thermal depuis Google Playstore et installez-la.

»Ouvrez l'application Seek Thermal sur l'IS530.M1 et vous pouvez commencer immédiatement.

RECHARGE L'IS530.M1

Vous pouvez charger l'IS530.M1 via le port de charge magnétique de l'IS-TC1A.M1.

DANGER

En cas d'utilisation incorrecte dans les zones à risque d'explosion, il y a danger de mort et de graves blessures ! Rechargez uniquement l'IS530.M1 à l'extérieur des zones à risque d'explosion. Ne rechargez pas l'IS530.M1 à proximité de substances inflammables.

AVIS

Si vous ne respectez pas la procédure décrite en vue de la recharge, vous risquez d'endommager l'appareil. Pendant la recharge, observez les points suivants :

» Suivez les instructions de la section « Recharge » du manuel d'utilisation de l'IS530.M1.
» Rechargez uniquement l'IS530.M1 du Câble de chargement USB-magnétique i.safe PRO-TECTOR 3.0 fourni (inclus dans l'emballage du IS530.M1).
» Raccordez le Câble de chargement USB-magnétique i.safe PROTECTOR 3.0 au port de chargement magnétique de l'IS-TC1A.M1.

ÉVENTUELS PROBLÈMES DE L'APPAREIL

Des informations à propos d'éventuelles problèmes de l'appareil et des solutions inhérentes sont disponibles à l'adresse www.isafe-mobile.com/fr/support/service sous « FAQ ». Si vous avez encore des questions, adressez-vous au service de réparation de l'entreprise i.safe MOBILE à l'adresse www.isafe-mobile.com/fr/support/service

L'appareil ne contient aucune pièce réparable par l'utilisateur.

AVERTISSEMENT

En cas de réparation incorrecte, il y a danger d'explosion ou d'incendie et de mort ou de graves blessures consécutives ! N'ouvrez pas l'appareil et n'effectuez pas non plus vous-même des réparations.

» Si l'appareil ne fonctionne pas de la manière habituelle, que l'appareil doit être réparé ou si vous souhaitez commander une pièce de rechange, adressez-vous au service de réparation de l'entreprise i.safe MOBILE à l'adresse www.isafe-mobile.com/fr/support/service

RETOURS

Adressez-vous au service de réparation de l'entreprise i.safe MOBILE à l'adresse www.isafe-mobile.com/fr/support/service

Vous trouverez les coordonnées de votre contact commercial à l'adresse www.isafe-mobile.com/fr/contact

NETTOYAGE

AVIS

Un nettoyage incorrect peut endommager l'appareil. Pendant le nettoyage, observez les points suivants :

» N'utilisez pas de produits chimiques pour le nettoyage.
» Nettoyez l'appareil avec un chiffon antistatique doux humidifié.

STOCKAGE

AVIS

Un stockage incorrect peut endommager l'appareil. Stockez l'appareil en présence de températures ambiantes comprises entre +5 °C et +35 °C (41 °F et +95 °F) et une humidité de l'air comprise entre 10 % et 60 %.

RECYCLAGE

AVIS

Une mise au rebut non conforme des produits électroniques, des batteries et du matériel d'emballage engendre des dangers pour l'environnement. Pendant la mise au rebut, observez les points suivants :

» NE jetez PAS les batteries avec les ordures ménagères.
» Mettez systématiquement au rebut les produits électroniques, les batteries et le matériel d'emballage dans les points de collecte dédiés. De cette manière, il est possible d'éviter une élimination incontrôlée des déchets et de favoriser le recyclage des ressources.

De plus amples informations sont disponibles auprès des entreprises régionales de traitement des déchets, des autorités publiques ou du centre S.A.V. i.safe MOBILE compétent pour votre pays ou région dont les coordonnées sont disponibles à l'adresse www.isafe-mobile.com/fr/support/service

MARQUES DÉPOSÉES

i.safe MOBILE et le logo i.safe MOBILE sont des marques déposées de l'entreprise i.safe MOBILE GmbH.

Toutes les autres marques et copyrights sont la propriété de leurs propriétaires respectifs.
