IS-TC1A.M1 - Camera termica i.safe Mobile - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera termica robusta a sicurezza intrinseca
Marca	i.safe Mobile
Modello	IS-TC1A.M1
Certificazioni ATEX	Ex ia I Ma, II 2G Ex ib IIC T4 Gb, II 2D Ex ib IIIC T135°C Db
Zone di utilizzo	Zone 1, 21, 2, 22, M1, M2
Compatibilità	Richiede l'IS530.M1 (non incluso)
Funzioni principali	Imaging termico, misurazione della temperatura
Applicazione associata	Seek Thermal (scaricabile da Google Playstore)
Alimentazione	Tramite IS530.M1, ricarica tramite porta magnetica
Porta di ricarica	Porta di ricarica magnetica (cavo i.safe PROTECTOR 3.0 incluso con IS530.M1)
Interfaccia di connessione	Interfaccia ISM per fissaggio meccanico ed elettrico su IS530.M1
Pulizia	Panno antistatico morbido inumidito, senza prodotti chimici
Temperatura di conservazione	+5°C a +35°C
Umidità di conservazione	10% a 60%
Riparabilità	Nessuna parte riparabile dall'utente, contattare l'assistenza i.safe MOBILE
Garanzia	Consultare www.isafe-mobile.com/it/support/service

Domande frequenti - IS-TC1A.M1 i.safe Mobile

Come utilizzare l'IS-TC1A.M1 in zona esplosiva?

L'apparecchio è certificato ATEX per le zone 1, 21, 2, 22, M1, M2. Prima di entrare in zona, assicurarsi che sia correttamente fissato all'IS530.M1, che le guarnizioni siano in posizione e che l'apparecchio non sia danneggiato. Non ricaricare in zona esplosiva.

Come installare l'IS-TC1A.M1 sull'IS530.M1?

Svitare il coperchio dell'interfaccia ISM sull'IS530.M1, spingere l'IS530.M1 nel supporto della telecamera, fissare la spina in alto, quindi serrare la vite. L'operazione deve essere eseguita fuori dalla zona esplosiva.

Come caricare l'IS530.M1 tramite l'IS-TC1A.M1?

Utilizzare il cavo di ricarica magnetico i.safe PROTECTOR 3.0 (fornito con l'IS530.M1) collegato alla porta magnetica dell'IS-TC1A.M1. La carica deve avvenire fuori dalla zona esplosiva.

Quale applicazione utilizzare con la telecamera termica?

Scaricare l'applicazione Seek Thermal dal Google Play Store sull'IS530.M1. Aprire l'applicazione per iniziare l'imaging termico.

Cosa fare in caso di malfunzionamento dell'apparecchio?

In zona esplosiva, spegnere immediatamente l'apparecchio e uscire dalla zona. Consultare la FAQ su www.isafe-mobile.com/it/support/service o contattare l'assistenza. Non tentare alcuna riparazione da soli.

Come pulire l'IS-TC1A.M1?

Utilizzare un panno antistatico morbido leggermente inumidito. Non usare mai prodotti chimici, poiché potrebbero danneggiare l'involucro.

Quali sono le condizioni di conservazione consigliate?

Conservare l'apparecchio a una temperatura ambiente tra +5°C e +35°C e un'umidità relativa tra 10% e 60%.

Come smaltire l'apparecchio a fine vita?

Non gettare l'apparecchio nei rifiuti domestici. Portarlo in un punto di raccolta dedicato ai rifiuti elettronici per favorire il riciclaggio.

L'apparecchio è riparabile dall'utente?

No, l'apparecchio non contiene parti riparabili dall'utente. Qualsiasi riparazione deve essere effettuata dal servizio post-vendita i.safe MOBILE.

Quali accessori sono autorizzati con l'IS-TC1A.M1?

Possono essere utilizzati solo accessori approvati da i.safe MOBILE GmbH, in particolare il cavo di ricarica magnetico fornito con l'IS530.M1.

MANUALE UTENTE IS-TC1A.M1 i.safe Mobile

Il presente Manuale di istruzioni è relativo al dispositivo IS-TC1A.M1 (modello MTC1A01). Il Manuale di istruzioni fornisce informazioni importanti per l'utilizzo sicuro del dispositivo.

» Prima di utilizzare il dispositivo, leggere attentamente il presente Manuale di istruzioni e prestare particolare attenzione alla sezione "Sicurezza" e alle avvertenze evidenziate con il relativo simbolo.

» Assicurarsi di poter consultare questo Manuale di istruzioni ogni volta che serve.

Il Manuale di istruzioni aggiornato è disponibile all'indirizzo

» Seguire le istruzioni in dotazione al dispositivo e riportate sulla confezione.
»Attenersi alle norme di sicurezza locali.

USO PREVISTO

La IS-TC1A.M1 è una termocamera robusta e intrinsecamente sicura per l'uso in aree a rischio di esplosione della zona 1, 21, 2, 22, M1, M2, secondo la direttiva 2014/34/UE, 1999/92/EC e IECEx. In combinazione con la IS530.M1 la IS-TC1A.M1 può registrare e visualizzare le temperature.

Utilizzare il dispositivo esclusivamente come descritto nel presente Manuale di istruzioni. Qualsiasi altro impiego è considerato improprio e può essere causa di morte, lesioni gravi e danni al dispositivo.

Il produttore i.safe MOBILE GmbH non si assume alcuna responsabilità per i danni causati dall'uso improprio. L'uso improprio del dispositivo rende nulla la garanzia.

GARANZIA

Le condizioni della garanzia sono consultabili all'indirizzo

DICHIARAZIONE DI CONFORMITÀ UE

La Dichiarazione di conformità UE è consultabile alla fine del presente Manuale di istruzioni o all'indirizzo www.isafe-mobile.com/en/support/downloads

CONTRASSEGNI SULLA PROTEZIONE DA ESPLOSIONI

> ATEX:

Ea I M1 Ex ia I Ma
① II 2G Ex ib IIC T4 Gb
Ea II 2D Ex ib IIIC T135°C Db

certificato di esame UE del tipo:

EPS 22 ATEX 1 011 X

marcatura CE: 2004

IECEx:

Ex ia I Ma

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

IECEx certificato: IECEx EPS 22.0003X

> ANZEx:

Ex ia I Ma

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

ANZEx certificato: 23.2002X

Intervallo di temperature:

-20°C ... +55°C (EN/IEC 60079-0)

-10°C ... +50°C (EN/IEC 62368-1)

> Prodotto da:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Germania

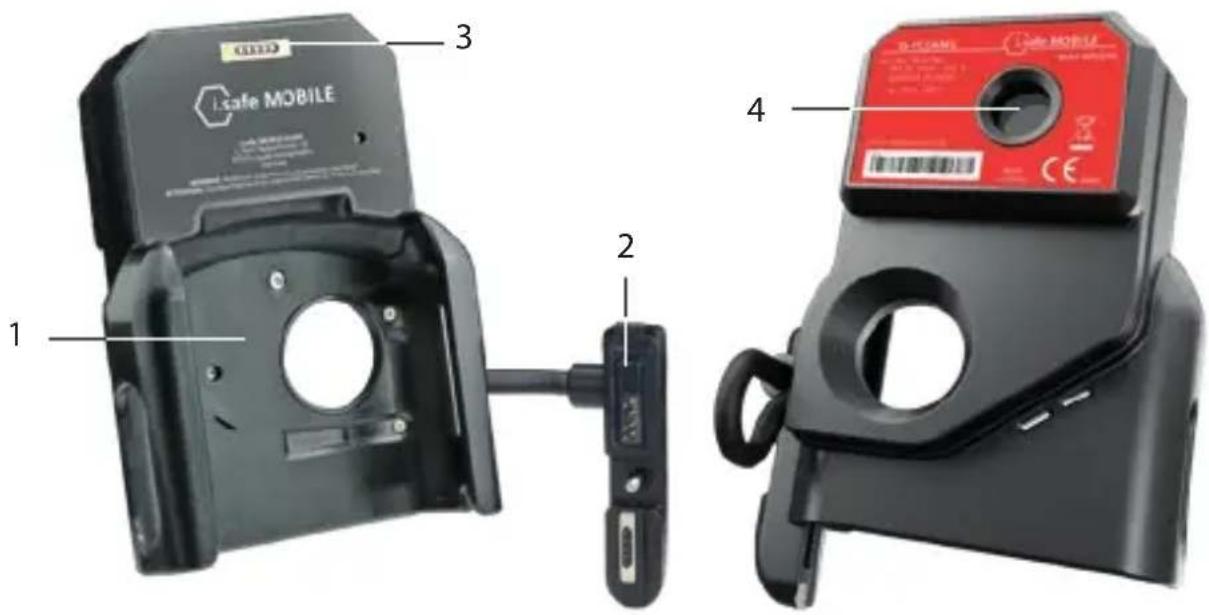

PANORAMICA

1> STAFFA: staffa per IS530.M1
2> SPINA: collegare l'IS530.M1
3) COLLEGAMENTO DI RICARICA MAGNETICO: collegamento per il cavo Magnetic Charger i.safe PROTECTOR 3.0 (incluso nella confezione dell'IS530.M1) per caricare l'IS530.M1. Vedere anche la sezione "Carica".
4> TERMOCAMERA: Temperature di cattura.

SICUREZZA

Prima di utilizzare il dispositivo, leggere attentamente la sezione "Sicurezza" del presente Manuale di istruzioni. Se non ci si attiene a queste istruzioni o non le si comprendono chiaramente, ne potrebbero conseguire morte, lesioni gravi e danni al dispositivo.

UTENTE

L'uso del dispositivo è consentito unicamente agli utenti addestrati qualificati nell'uso di dispositivi esplosivi in aree a rischio di esplosione e che hanno letto e compreso il presente Manuale di istruzioni.

NORME DI SICUREZZA PER LA PROTEZIONE DA ESPLOSIONI

L'uso del dispositivo presuppone l'osservanza da parte dell'utente delle comuni prescrizioni di sicurezza e la lettura del manuale d'uso, delle prescrizioni di sicurezza e del certificato al fine di evitare impieghi impropri dello stesso. Per l'uso all'interno di aree a rischio esplosione è inoltre necessario attenersi alle seguenti prescrizioni di sicurezza:

» Per garantire la copertura IP occorre assicurarsi che tutte le guarnizioni del dispositivo siano correttamente installate. Tra le due metà del dispositivo non deve esserci una fessura maggiore del previsto.
» Quando viene utilizzato in aree Ex, il dispositivo deve essere saldamente collegato all'interfaccia ISM.

» Il dispositivo non deve essere esposto ad acidi o basi aggressivi.
» Il dispositivo deve essere protetto dagli effetti di oli, grassi e fluidi idraulici.
» Il dispositivo può essere posizionato solo nelle zone 1, 21, 2, 22, M1, M2.
» Il dispositivo deve essere protetto da un'elevata energia di impatto, un'eccessiva emissione di luce UV e un'elevata carica elettrostatica.
» È consentito utilizzare solo accessori autorizzati da i.safe MOBILE GmbH.

L'uso improprio può causare morte o lesioni gravi.

» Utilizzare il dispositivo unicamente in aree a rischio di esplosione delle zone 1, 21, 2, 22, M1, M2 o al di fuori delle aree a rischio di esplosione.
» Il dispositivo può essere collegato solo all'IS530.M1 tramite l'interfaccia ISM al di fuori di aree potenzialmente esplosive!
» Prima di accedere alle aree a rischio di esplosione con il dispositivo,

• assicuratevi che il dispositivo sia saldamente fissato all'interfaccia ISM dell'IS530.M1,
- accertarsi che non sia visibile alcuno spazio tra le due metà del dispositivo,
• assicurarsi che il dispositivo non sia danneggiato,
- accertarsi che le etichette sul dispositivo siano leggibili.

» Se si utilizza il dispositivo in un'area a rischio di esplosione, leggere e attenersi alle istruzioni nella sezione "Possibili errori dell'utente".
»Spegnere immediatamente il dispositivo e uscire senza indugio dall'area a rischio di esplosione se

• si verifica un malfunzionamento del dispositivo,
• l'involucro del dispositivo è stato danneggiato,
• il dispositivo è stato esposto a carichi eccessivi,
• le etichette sul dispositivo non sono più leggibili.

>POSSIBILI ERRORI DELL'UTENTE

PERICOLO

L'uso improprio può causare morte o lesioni gravi. Seguire le istruzioni seguenti:

» Non modificare il dispositivo a livello strutturale.
» Non esporre il dispositivo ad alte temperature.
» Non esporre il dispositivo a forti radiazioni UV.
» Non esporre il dispositivo a processi con forti cariche elettriche.
» Non esporre il dispositivo ad acidi o basi aggressivi.

Quando si opera in aree a rischio di esplosione, prestare particolare attenzione a quanto segue:

» Non allentare le viti presenti sul dispositivo.
» Non aprire i coperchi delle interfacce.
» Non caricare l'IS530.M1.

» Non aprire il dispositivo.

» Non danneggiare il dispositivo.

OGGETTO DELLA CONSEGNA

La confezione del dispositivo contiene i seguenti elementi:

1×IS-TC1A.M1

L'uso improprio può causare morte o lesioni gravi. Il dispositivo può essere collegato solo all'IS530.M1 tramite l'interfaccia ISM al di fuori di aree potenzialmente esplosive!

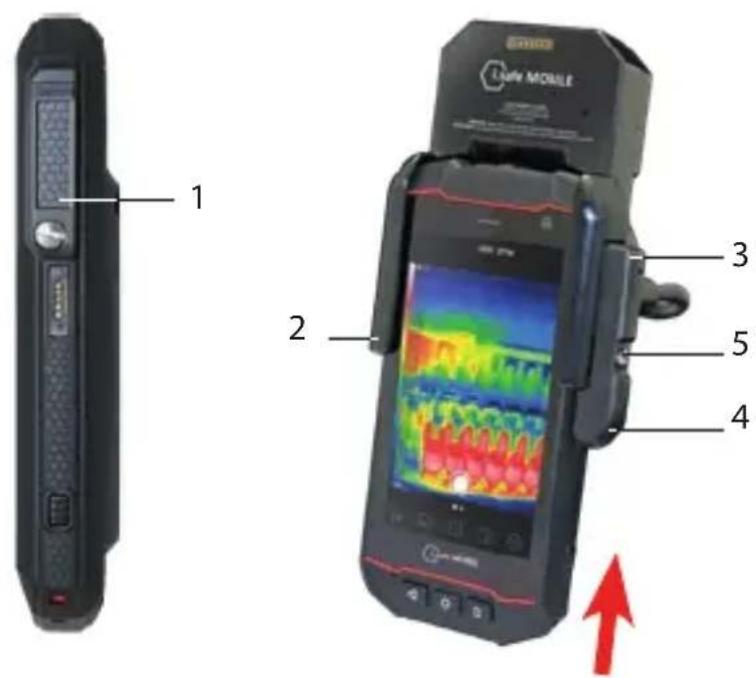

» Svitare il coperchio dell'interfaccia ISM (1) sull'IS530.M1.
» Spingere completamente l'IS530.M1 nel supporto (2) del dispositivo.
»Collegare la spina all'interfaccia ISM (3) in alto.
» Fissare il connettore premendo l'estremità arrotondata (4).
» Stringere la vite (5).
» Verificare che il connettore sia collegato correttamente e saldamente all'interfaccia ISM.

Il dispositivo può ora essere utilizzato insieme all'IS530.M1 collegato in aree potenzialmente esplosive.

COMMISSIONING

AVVISO:

Le seguenti informazioni si applicano all'IS-TC1A.M1 in combinazione con l'IS530.M1.

» Scarica l'applicazione Seek Thermal da Google Playstore e installala.
» Aprire l'applicazione Seek Thermal sulla IS530.M1 e lanciare l'applicazione.

CARICA IS530.M1

Potete caricare l'IS530.M1 tramite la porta di ricarica magnetica dell'IS-TC1A.M1.

PERICOLO

L'esecuzione di una procedura errata nelle aree a rischio di esplosione presenta pericolo di morte o di lesioni gravi. Caricate l'IS530.M1 unicamente al di fuori delle aree a rischio di esplosione. Non caricare l'IS530.M1 in presenza di sostanze infiammabili.

AVVISO

Il caricamento errato può danneggiare il dispositivo. Durante la carica, tenere presente quanto segue:

» Seguite le istruzioni nella sezione „Ricarica“ del manuale operativo dell'IS530.M1.
» Caricare l'IS530.M1 unicamente utilizzando il cavo Magnetic Charger i.safe PROTECTOR 3.0 in dotazione (incluso nella confezione dell'IS530.M1).
» Collegare il cavo Magnetic Charger i.safe PROTECTOR 3.0 alla porta di carica magnetica dell'IS-TC1A.M1.

> POSSIBILI ERRORI DEL DISPOSITIVO

Per consultare informazioni su possibili problemi del dispositivo e su come correggerli, accedere -a www.isafe-mobile.com/en/support/service alla voce al menù FAQ (Domande frequenti).

Per ulteriori domande, contattare il servizio di riparazione i.safe MOBILE all'indirizzo www.isafe-mobile.com/en/support/service

MANUTENZIONE / RIPARAZIONE

Il dispositivo non presenta elementi riparabili dall'utente.

AVVERTENZA

Riparazioni errate presentano il rischio di esplosione o di incendio, che a loro volta possono causare morte o lesioni gravi. Non aprire il dispositivo e non eseguire personalmente le riparazioni.

» Contattare il servizio di riparazione i.safe MOBILE all'indirizzo www.isafe-mobile.com/en/support/service se il dispositivo non presenta un funzionamento normale, se deve essere riparato o se è necessario un componente sostitutivo.

SPEDIZIONE DI RITORNO

Contattare il servizio di riparazione i.safe MOBILE all'indirizzo www.isafe-mobile.com/en/support/service

PARTNER COMMERCIALI

Il nominativo dei partner commerciali specializzati responsabili per il vostro Paese è disponibile all'indirizzo www.isafe-mobile.com/en/contact

PULIZIA

AVVISO

Una pulizia errata può danneggiare il dispositivo. Durante la pulizia, tenere presente quanto segue:

» Non utilizzare agenti chimici per la pulizia.

» Pulire il dispositivo con un panno antistatico morbido e umido.

CONSERVAZIONE

AVVISO

Una conservazione errata può danneggiare il dispositivo. Conservare il dispositivo a temperatura ambiente tra +5 e +35 °C e a un'umidità compresa tra il 10 e il 60 %.

SMALTIMENTO

AVVISO

L'errato smaltimento di prodotti elettronici, batterie e materiale di imballaggio rappresenta un rischio per l'ambiente. Nella gestione dello smaltimento, tenere presente quanto segue:

» NON smaltire le batterie insieme ai rifiuti domestici.

» Conferire sempre i prodotti elettronici, le batterie e i materiali di imballaggio ai punti di raccolta preposti. In tal modo si contribuisce a impedire lo smaltimento incontrollato dei rifiuti e si promuove il riciclaggio dei materiali.

È possibile ottenere ulteriori informazioni dalle aziende regionali di smaltimento dei rifiuti, dall'autorità nazionale o dall'i.safe MOBILE Service Centre del proprio paese o della propria regione all'indirizzo www.isafe-mobile.com/en/support/service

MARCHI

i.safe MOBILE e il logo i.safe MOBILE sono marchi di i.safe MOBILE GmbH.

Tutti gli altri marchi e copyright sono di proprietà dei rispettivi detentori.
