HASZNÁLATI ÚTMUTATÓ IS-TC1A.M1 i.safe Mobile

Ez a használati kézikönyv az IS-TC1A.M1 (MTC1A01 modell) eszköz része. A használati kézikönyv fontos információkat tartalmaz a készülék biztonságos használatához.

» Az eszköz használata előtt figyelmesen olvassa el ezt a használati kézikönyvet, és fordítson különös figyelmet a „Biztonság” szakaszra és a figyelmeztető szimbólummal kiemelt figyelmeztetésekre.
» Gondoskodjon arról, hogy hozzáférjen ehhez a használati kézikönyvhez, amikor szüksége van rá. Az aktuális használati kézikönyvet a www.isafe-mobile.com/en/support/downloads címen találja.
» Kövesse az eszközön és a csomagoláson feltüntetett összes utasítást.
» Tartsa be a helyi biztonsági előírásokat.

RENDELTETÉSSZERÜ HASZNÁLAT

Az IS-TC1A.M1 egy gyújtószikramentes, robusztus hőkamera, amely a 2014/34/EU, 1999/92/EC irányelv és az IECEx szerint az 1, 21, 2, 22, M1, M2 zóna robbanásveszélyes területein használható. Az IS-TC1A.M1 az IS530.M1 kamerával kombinálva képes a hőmérséklet rögzítésére és megjelenítésére.

A eszközt csak a jelen kezelési kézikönyvben leírtak szerint használja. Bármely más felhasználás helytelennek minősül, és halálhoz, súlyos sérülésekhez és az eszköz károsodásához vezethet.

Az i.safe MOBILE GmbH nem vállal felelősséget a nem rendeltetésszerű használatból eredő károkért. A jótállási nem megfelelő használat esetén érvényét veszti.

JÓTÁLLÁS

A garanciális feltételeket a www.isafe-mobile.com/en/support/service oldalon találja.

EU-MEGFELELŐSÉGI NYILATKOZAT

Az EU-megfelelőségi nyilatkozatot a használati kézikönyv végén vagy a www.isafe-mobile.com/en/support/downloads oldalon találja.

EX-JELÖLÉSEK

ATEX:

Ex I M1 Ex ia I Ma
① II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T135°C Db

EU mintapéldány-vizsgálati tanúsítvány:

EPS 22 ATEX 1 011 X

CE-jelölés: 2004

IECEx:

Ex ia I Ma

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

IECEx-tanúsítvány: IECEx EPS 22.0003X

> ANZEx:

Ex ia I Ma

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

ANZEx-tanúsítvány: 23.2002X

Hömerseklet tartomany:

-20°C ... +55°C (EN/IEC 60079-0)

-10°C ... +50°C (EN/IEC 62368-1)

Gyarto:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Németország

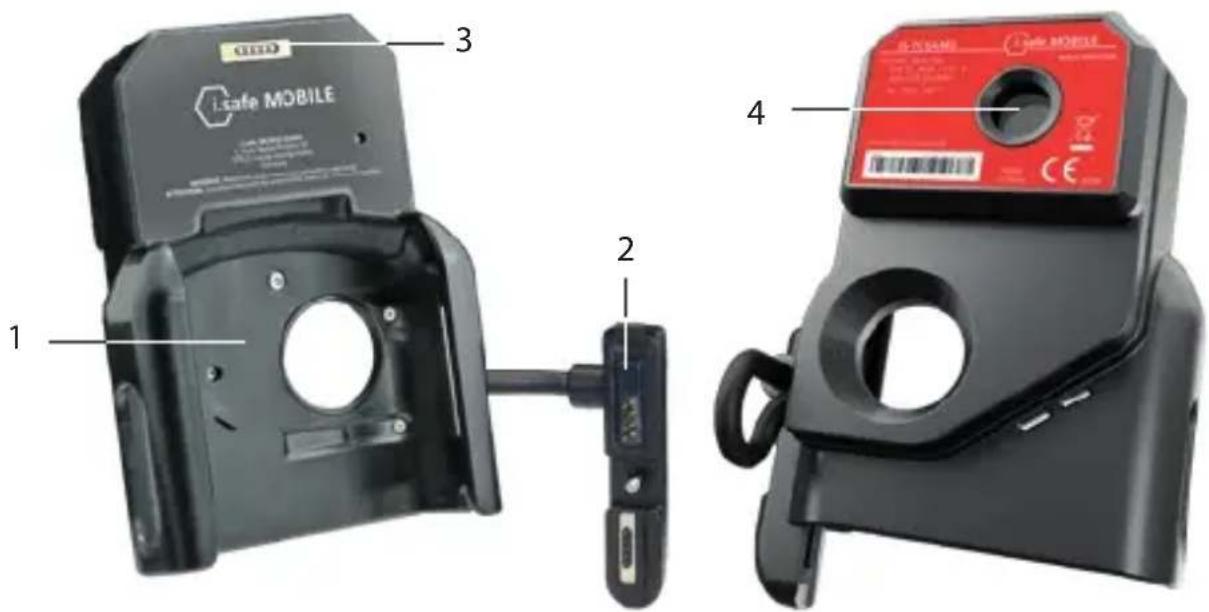

> A ESZKÖZ ÁTTEKINTÉSE

1 2 3 4

1> TARTÓ: Tartó az IS530.M1-hez
2) DUGÓ: Csatlakoztassa az IS530.M1-et
3) IMÁGNESES TÖLTŐCSATLAKOZÓ: Csatlakozás az i.safe PROTECTOR 3.0 mágneses töltőkábelhez (az IS530.M1 csomagban található) az IS530.M1 töltéséhez. Lásd még a „Töltés”szakaszt.
4) KAMERA: Hőmérséklet rögzítése.

BIZTONSÁG

Az eszköz használata előtt figyelmesen olvassa el ennek a használati kézikönyvnek a „Biztonság” részét. Ha nem tartja be vagy nem érti meg ezeket az utasításokat, az halálhoz, súlyos sérülésekhez és az eszköz károsodásához vezethet.

FELHASZNÁLÓ

A készüléket csak olyan képzett felhasználók használhatják, akik rendelkeznek az Ex eszközök robbanásveszélyes területeken történő használatára vonatkozó képesítéssel, és akik elolvasták és megértették ezt a kezelési útmutatót.

EX-RELEVÁNS BIZTONSÁGI ELŐÍRÁSOK

A készülék használata megköveteli, hogy a felhasználó betartsa a szokásos biztonsági előírásokat, és előzetesen elolvassa a használati útmutatót, a biztonsági előírásokat és a tanúsítványt, hogy a készülék helytelen működését kizárja. Ha a készüléket robbanásveszélyes környezetben használja, akkor a következő biztonsági előírásokat is be kell tartani:

» Az IP-védelem biztosításához meg kell győződni arról, hogy a készüléken minden tömítés jelen van. A készülék két fele között nem lehet nagyobb felismerhető rés.
» Ex területeken történő használat esetén az eszközt biztonságosan rögzíteni kell az ISM interfészhez.

» A készüléket nem szabad kitenni maró savnak vagy lúgnak.
» A készüléket védeni kell az olajok, zsírok és hidraulikus folyadékok hatásaitól.
» Az eszközt csak az 1, 21, 2, 22, M1, M2 zónákba lehet helyezni.
» A készüléket meg kell védeni a nagy behatású energiától, a túlzott UV-sugárzástól és a nagy elektrosztatikus töltéstől.
» Kizárólag az i.safe MOBILE GmbH által engedélyezett tartozék használható.

HASZNÁLAT ROBBANÁSVESZÉLYES TERÜLETEKEN

VESZÉLY

A nem megfelelő használat halálhoz vagy súlyos sérülésekhez vezethet!

» A eszközt csak az 1, 21, 2, 22, M1, M2 zónák robbanásveszélyes területein vagy robbanásveszélyes területeken kívül használja.
» Kizárólag robbanásveszélyes légkörön kívül csatlakoztassa a készüléket az IS530.M1-hez az ISM-interfészen keresztül!
» Mielőtt az eszközzel robbanásveszélyes területre lépne,
- győződjön meg arról, hogy a készülék biztonságosan rögzítve van az IS530.M1 ISM-interfészéhez,
- győződjön meg arról, hogy az eszköz két fele között nem látszik rés,
- ellenőrizze, hogy az eszköz nem sérült-e,
- győződjön meg arról, hogy az eszközön található összes címke olvasható.

» Ha robbanásveszélyes területen használja az eszközt, olvassa el és kövesse a „Lehetséges felhasználói hibák” szakasz utasításait.

» Azonnal kapcsolja ki az eszközt és haladéktalanul hagyja el a robbanásveszélyes területet, ha

• meghibásodások fordulnak elő az eszközön,
• megrongálta az eszköz házát,
• az eszköz túlzott terhelésnek van kitéve,
• az eszközön található címkék már nem olvashatók.

>LEHETSÉGES FELHASZNÁLÓI HIBÁK

VESZÉLY

A nem megfelelő használat halálhoz vagy súlyos sérülésekhez vezethet! Kövesse az alábbi utasításokat:

» Ne módosítsa szerkezetileg az eszközt.
» Ne tegye ki az eszközt magas hőmérsékletnek.
» Ne tegye ki az eszközt erős UV sugárzásnak.
» Ne tegye ki az eszközt nagy elektromos töltésű folyamatoknak.
» Ne tegye ki az eszközt agresszív savaknak vagy bázisoknak.

Ha robbanásveszélyes területeken dolgozik, vegye figyelembe:

» Ne lazítsa meg az eszköz csavarjait.
» Ne nyisson ki egyetlen interfész fedelet sem.
» Ne töltse fel az IS530.M1.

» Ne nyissa ki az eszközt.

» Ne károsítsa az eszközt.

A CSOMAG TARTALMA

Az eszköz csomagolása a következőket tartalmazza:

1×IS-TC1A.M1

A nem megfelelő használat halálhoz vagy súlyos sérülésekhez vezethet! Az eszközt csak az ISM interfészen keresztül lehet robbanásveszélyes területeken kívül csatlakoztatni!

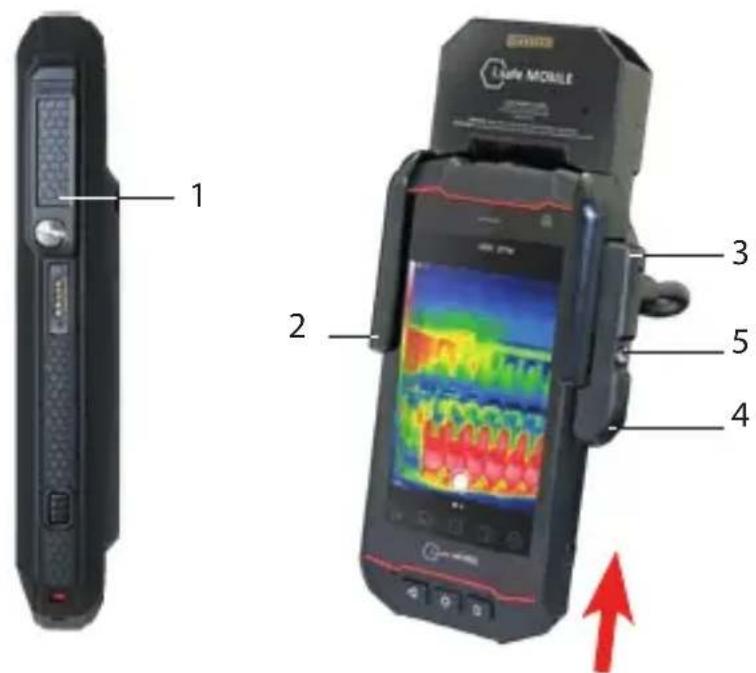

1 2 3 4 5 Life MOBILE

» Csavarja le az IS530.M1 ISM interfészének (1) fedelét.

» Tolja az IS530.M1 készüléket teljesen a készülék tartójába (2).

»Csatlakoztassa a csatlakozót a tetején lévő ISM interfészhez (3).

» A lekerekített vég (4) megnyomásával rögzítse a csatlakozót.

» Húzza meg a csavart (5).

» Ellenőrizze, hogy a csatlakozó megfelelően és szilárdan van-e rögzítve az ISM interfészhez. Az eszköz most a csatlakoztatott IS530.M1-vel használható robbanásveszélyes területeken.

ÜZEMBE HELYEZÉS

MEGJEGYZÉS:

Az alábbi információk az IS-TC1A.M1 és az IS530.M1 kombinációjára vonatkoznak.

»Töltse le a Seek Thermal alkalmazást a Google Playstore-ból, és telepítse.

» Nyissa meg a Seek Thermal alkalmazást az IS530.M1-en, és indítsa el az alkalmazást.

TÖLTÉS IS530.M1

Az IS-TC1A.M1 mágneses töltőportján keresztül töltheti az IS530.M1 készüléket.

VESZÉLY

A robbanásveszélyes területeken végzett helytelen eljárás halálos vagy súlyos sérülések kockázatát hordozza magában! Az IS530.M1 készüléket csak robbanásveszélyes területeken kívül töltse. Ne töltse az IS530.M1 készüléket gyúlékony anyagok közelében.

MEGJEGYZÉS

A helytelen töltés károsíthatja az eszközt. Töltés közben vegye figyelembe a következőket:

» Kövesse az IS530.M1 kezelési útmutató „Töltés“ című fejezetében található utasításokat.

» Az IS530.M1 készüléket kizárólag az i.safe PROTECTOR 3.0 mágneses töltőkábellel töltse (az IS530.M1 csomagban található).

»Csatlakoztassa az i.safe PROTECTOR 3.0 mágneses töltőkábelt az IS-TC1A.M1 mágneses töltőportjához.

>LEHETSÉGES ESZKÖZPROBLÉMÁK

Az eszközzel kapcsolatos lehetséges problémákról és azok elhárításáról a www.isafe-mobile.com/en/support/service oldalon talál információkat a „FAQ” menüpont alatt. További kérdéseivel forduljon az i.safe MOBILE szervizhez a www.isafe-mobile.com/en/support/service címen.

KARBANTARTÁS / JAVÍTÁS

Az eszköz nem rendelkezik felhasználók által javítható alkatrészekkel.

FIGYELMEZTETÉS

A helytelen javítás robbanás- vagy tűzveszélyt jelent, ami halált vagy súlyos sérüléseket okozhat! Ne nyissa ki az eszközt, és ne végezzen semmilyen javítást.

» Forduljon az i.safe MOBILE szervizhez a www.isafe-mobile.com/en/support/service címen, ha az eszköz nem működik megfelelően, ha javítani kell, vagy ha cserealkatrészre van szükség.

A SZÁLLÍTMÁNY VISSZAKÜLDÉSE

Forduljon az i.safe MOBILE szervizhez a www.isafe-mobile.com/en/support/service címen.

KISKERESKEDELMI PARTNER

Az Ön országáért felelős szakosodott kiskereskedelmi partnert a www.isafe-mobile.com/en/contact oldalon találja meg.

TISZTÍTÁS

MEGJEGYZÉS

A helytelen tisztítás károsíthatja az eszközt. Tisztítás közben vegye figyelembe a következőket:

» Ne használjon vegyszereket a tisztításhoz.

»Tisztítsa meg a készüléket puha, nedvesített antisztatikus ruhával.

RRTÁROLÁS

MEGJEGYZÉS

A helytelen tárolás károsíthatja az eszközt. Tárolja az eszközt +5 °C és +35 °C (+41 °F és +95 °F) közötti környezeti hőmérsékleten, és 10 % és 60 % közötti páratartalom mellett.

ÚJRAHASZNOSÍTÁS

MEGJEGYZÉS

Az elektronikai termékek, elemek és csomagolóanyagok nem megfelelő ártalmatlanítása veszélyezteti a környezetet. A termékek ártalmatlanításakor vegye figyelembe a következőket:

» NE dobja ki az akkumulátorokat a háztartási hulladékkal együtt.

» Az elektronikai termékeket, akkumulátorokat és csomagolóanyagokat mindig a megfelelő gyűjtőhelyeken dobja ki. Így támogatja a nem ellenőrzött hulladékgyűjtés megakadályozását és elősegíti a tárgyi erőforrások újbóli hasznosítását.

További információkat az országáért vagy régiójáért felelős regionális hulladékkezelő vállalatoktól, állami hatóságoktól vagy az i.safe MOBILE szervizközponttól szerezhet be a www.isafe-mobile.com/en/support/service címen.

MARKEN

Az i.safe MOBILE és az i.safe MOBILE logó az i.safe MOBILE GmbH védjegye. Minden további védjegy és jogvédelem a mindenkori tulajdonos tulajdona.
