BEDIENUNGSANLEITUNG IS-TC1A.M1 i.safe Mobile

(c) 2024 i.safe MOBILE GmbH

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Germany

Tel.[phone]

[e-mail]

Diese Bedienungsanleitung erfüllt die Anforderungen der folgenden Normen:

ANWEISUNGEN LESEN UND VERSTEHEN

SCHÜTZEN SIE IHR LEBEN UND LESEN SIE DIE BEDIENUNGSANLEITUNG

Diese Bedienungsanleitung ist Teil des Geräts IS-TC1A.M1 (Modell MTC1A01). Die Bedienungsanleitung liefert wichtige Informationen für eine sichere Verwendung des Geräts.

» Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere den Abschnitt „Sicherheit“ und die mit dem Warnsymbol hervorgehobenen Warnhinweise.

» Sorgen Sie dafür, dass Sie bei Bedarf Zugriff auf diese Bedienungsanleitung haben. Die aktuelle Bedienungsanleitung finden Sie unter www.isafe-mobile.com/de/support/downloads

» Beachten Sie alle Anweisungen auf dem Gerät und auf der Verpackung.

» Befolgen Sie die örtlichen Sicherheitsvorschriften.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Die IS-TC1A.M1ist eine eigensichere, robuste Wärmebildkamera für den Einsatz in explosionsgefährdeten Bereichen der Zone 1, 21, 2, 22, M1, M2 gemäß Richtlinie 2014/34/EU, 1999/92/EC und IECEx. Die IS-TC1A.M1kann in Kombination mit dem IS530.M1 Temperaturen erfassen und darstellen.

Verwenden Sie das Gerät nur, wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Tod, schweren Verletzungen und Schäden am Gerät führen.

Der Hersteller i.safe MOBILE GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäße Verwendung entstanden sind. Die Garantie erlischt bei nicht bestimmungsgemäßer Verwendung.

GARANTIE

Die Garantiebestimmungen finden Sie unter www.isafe-mobile.com/de/support/service

EU-KONFORMITÄTSERKLÄRUNG

Die EU-Konformitätserklärung finden Sie am Ende dieser Anleitung oder unter www.isafe-mobile.com/de/support/downloads

EX-KENNZEICHNUNGEN

> ATEX:

M1 Ex ia I Ma
II 2G Ex ib IIC T4 Gb
① II 2D Ex ib IIIC T135°C Db

EU-Baumusterprüfbescheinigung:

EPS 22 ATEX 1 011 X

CE-Kennzeichnung: 2004

IECEx:

Ex ia I Ma

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

IECEx-Zertifikat: IECEx EPS 22.0003X

> ANZEx:

Ex ia I Ma

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

ANZEx-Zertifikat: 23.2002X

> Temperaturbereich:

-20°C ... +55°C (EN/IEC 60079-0)

-10°C ... +50°C (EN/IEC 62368-1)

Hersteller:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Germany

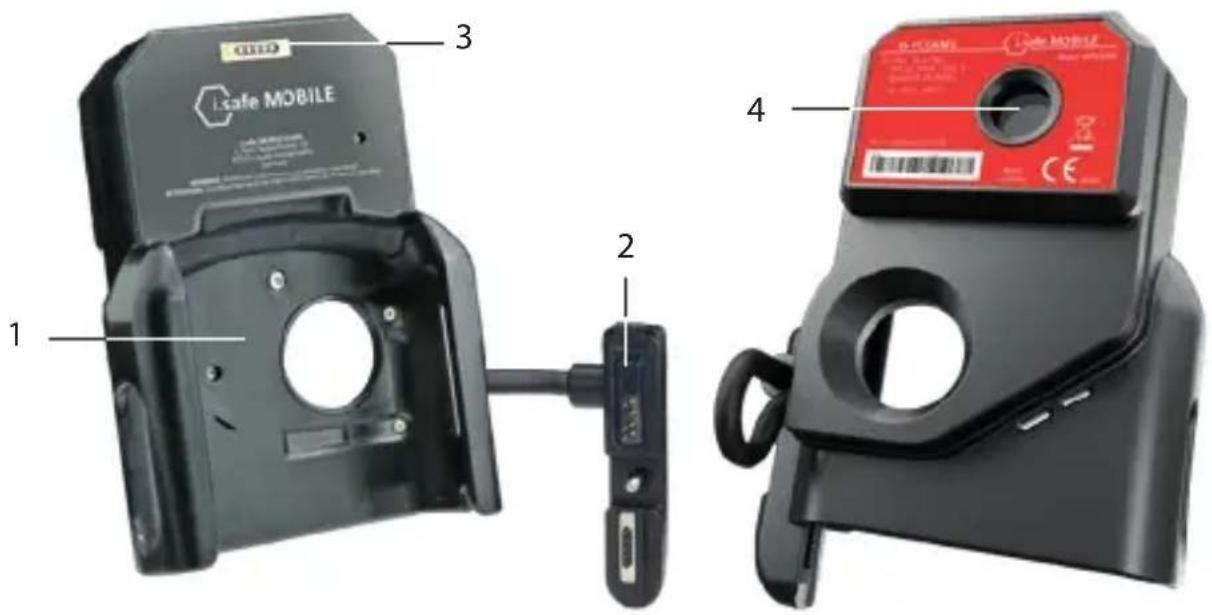

> GERÄTEÜBERSICHT

1 2 3 4 Safe MOBILE D-CCAMC S-CCAMC S-CCAMC S-CCAMC S-CCAMC S-CCAMC S-CCAMC S-CCAMC

1) AUFNAHME: Aufnahme für das IS530.M1.
2> STECKER: Anschließen des IS530.M1.
3> MAGNETLADEANSCHLUSS: Anschluss für das i.safe PROTECTOR 3.0 Magnetlade-kabel (im Lieferumfang des IS530.M1) zum Laden des IS530.M1. Siehe auch Abschnitt „Laden“.
4) THERMOKAMERA: Erfassen von Temperaturen.

SICHERHEIT

Lesen Sie vor der Verwendung des Geräts den Abschnitt „Sicherheit“ in dieser Bedienungsanleitung sorgfältig durch. Wenn Sie die Sicherheitshinweise nicht beachten oder nicht verstehen, kann dies zu Tod, schweren Verletzungen und Schäden am Gerät führen.

BENUTZER

Nur geschulte Benutzer, die für den Einsatz von Ex-Geräten in explosionsgefährdeten Bereichen qualifiziert sind und diese Bedienungsanleitung gelesen und verstanden haben, dürfen dieses Gerät benutzen.

EX-RELEVANTE SICHERHEITSVORSCHRIFTEN

Die Benutzung des Geräts setzt beim Anwender die Beachtung der üblichen Sicherheitsvorschriften und das Lesen der Bedienungsanleitung, der Sicherheitsvorschriften und des Zertifikates voraus, um Fehlbedienungen am Gerät auszuschließen. Folgende Sicherheitsvorschriften müssen beim Einsatz in explosionsgefährdeten Bereichen zusätzlich beachtet werden:

» Um den IP-Schutz zu gewährleisten, ist sicherzustellen, dass alle Dichtungen am Gerät ordnungsgemäß vorhanden sind. Zwischen den beiden Gerätehälften darf kein größerer Spalt erkennbar sein.
» Das Gerät muss, bei Verwendung in Ex-Bereichen, sicher an dem ISM Interface befestigt sein.

» Das Gerät darf keinen aggressiven Säuren oder Basen ausgesetzt werden.
» Das Gerät muss vor der Einwirkung von Ölen, Fetten und Hydraulikflüssigkeiten geschützt werden.
» Das Gerät darf nur in die Zonen 1, 21, 2, 22, M1, M2 eingebracht werden.
» Das Gerät muss vor hoher mechanischer Gefährdung, starker UV-Strahlung und elektrisch stark aufladenden Prozessen geschützt werden.
» Nur von i.safe MOBILE GmbH freigegebenes Zubehör darf verwendet werden.

EINSATZ IN EXPLOSIONSGEFÄHRDETEN BEREICHEN

GEFAHR

Durch falsche Verwendung besteht Gefahr von Tod und schweren Verletzungen!

»Verwenden Sie das Gerät nur in explosionsgefährdeten Bereichen der Zonen 1, 21, 2, 22, M1, M2 oder außerhalb von explosionsgefährdeten Bereichen.
» Verbinden Sie das Gerät nur außerhalb von explosionsgefährdeten Bereichen über die ISM Schnittstelle mit dem IS530.M1.
» Bevor Sie mit dem Gerät einen explosionsgefährdeten Bereich betreten

• stellen Sie sicher, dass das Gerät sicher mit der ISM Schnittstelle des IS530.M1 verbunden ist,
• stellen Sie sicher, dass zwischen den beiden Gerätehälften kein Spalt erkennbar ist,
• stellen Sie sicher, dass das Gerät nicht beschädigt ist,
• stellen Sie sicher, dass alle Beschriftungen auf dem Gerät lesbar sind.

»Wenn Sie das Gerät innerhalb eines explosionsgefährdeten Bereiches verwenden, lesen und beachten Sie die Anweisungen im Abschnitt „Mögliche Benutzerfehler“.
» Schalten Sie das Gerät sofort aus und verlassen Sie umgehend den explosionsgefährdeten Bereich, wenn

• am Gerät Fehlfunktionen auftreten,
- Sie das Gehäuse des Geräts beschädigt haben,
- Sie das Gerät übermäßigen Belastungen ausgesetzt haben,
• die Beschriftungen auf dem Gerät nicht mehr lesbar sind.

MÖGLICHE BENUTZERFEHLER

GEFAHR

Durch nicht bestimmungsgemäße Verwendung besteht Gefahr von Tod und schweren Verletzungen! Beachten Sie die folgenden Anweisungen:

» Verändern Sie das Gerät nicht baulich.
» Setzen Sie das Gerät keinen hohen Temperaturen aus.
» Setzen Sie das Gerät keiner starken UV-Strahlung aus.
» Setzen Sie das Gerät keinen elektrisch stark aufladenden Prozessen aus.
» Setzen Sie das Gerät keinen aggressiven Säuren oder Basen aus.

Innerhalb von explosionsgefährdeten Bereichen beachten Sie:

» Lösen Sie die Schrauben am Gerät nicht.
» Öffnen Sie keine Schnittstellenabdeckung.

» Laden Sie das IS530.M1 nicht.

» Öffnen Sie das Gerät nicht.

» Beschädigen Sie das Gerät nicht.

LIEFERUMFANG

Die Verpackung Ihres Geräts enthält Folgendes:

1×IS-TC1A.M1

Durch falsche Verwendung besteht Gefahr von Tod und schweren Verletzungen! Verbinden Sie das Gerät nur außerhalb von explosionsgefährdeten Bereichen über die ISM Schnittstelle mit dem IS530.M1.

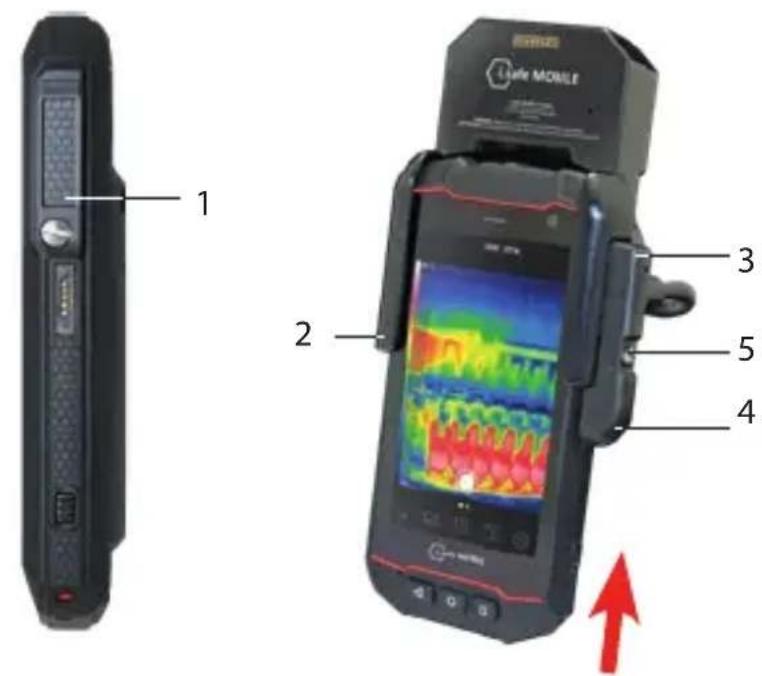

1 2 3 4 5

» Schrauben Sie am IS530.M1 die Abdeckung der ISM Schnittstelle (1) ab.
»Schieben Sie das IS530.M1 vollständig in die Aufnahme (2) des Geräts ein.
» Setzen Sie den Stecker an der ISM Schnittstelle (3) oben an.
» Fixieren Sie den Stecker, indem Sie auf das abgerundete Ende (4) drücken.
» Schrauben Sie die Schraube (5) fest.
» Prüfen Sie, ob der Stecker korrekt und fest auf der ISM Schnittstelle befestigt ist.

Das Gerät kann nun zusammen mit dem verbundenen IS530.M1 in explosionsgefährdeten Bereichen verwendet werden.

INBETRIEBNAHME

HINWEIS:

Die folgende Information gilt für die IS-TC1A.M1 in Kombination mit dem IS530.M1.

»Laden Sie die Seek Thermal Applikation aus dem Google Playstore und installieren Sie diese.
» Öffnen Sie die Seek Thermal Applikation auf dem IS530.M1 und starten Sie die Anwendung.

IS530.M1 LADEN

Über den Magnetladeanschluss am Gerät IS-TC1A.M1 können Sie das IS530.M1 laden.

GEFAHR

Durch falsche Verwendung innerhalb von explosionsgefährdeten Bereichen besteht Gefahr von Tod und schweren Verletzungen! Laden Sie das IS530.M1 nur außerhalb von explosionsgefährdeten Bereichen. Laden Sie das IS530.M1 nicht in der Nähe von brennbaren Substanzen.

ACHTUNG

Durch eine falsche Vorgehensweise beim Laden, können Sie das Gerät beschädigen.

» Beachten Sie die Anweisungen im Abschnitt „Laden“ der Betriebsanleitung des IS530.M1.
» Laden Sie das IS530.M1 nur mit dem i.safe PROTECTOR 3.0 Magnetladekabel (im Lieferumfang des IS530.M1).
» Schließen Sie das i.safe PROTECTOR 3.0 Magnetladekabel an den Magnetladeanschluss des Geräts IS-TC1A.M1 an.

MÖGLICHE GERÄTEPROBLEME

Informationen zu möglichen Geräteproblemen und deren Behebung finden Sie unter www.isafe-mobile.com/de/support/service unter dem Menüpunkt „FAQ“.

Bei weiteren Fragen wenden Sie sich an den Reparaturservice von i.safe MOBILE unter www.isafe-mobile.com/de/support/service

WARTUNG/REPARATUR

Das Gerät selbst besitzt keine zu wartenden Teile.

WARNING

Durch falsche Reparaturen besteht Explosions- oder Feuergefahr mit der Folge von schweren Verletzungen! Öffnen Sie das Gerät nicht und führen Sie keine Reparaturen selbst durch.

» Wenden Sie sich an den Reparaturservice von i.safe MOBILE unter www.isafe-mobile.com/de/support/service wenn das Gerät nicht wie gewohnt funktioniert, das Gerät einer Reparatur bedarf, oder es ein Ersatzteil benötigt.

RÜCKVERSAND

Wenden Sie sich an den Reparaturservice von i.safe MOBILE unter www.isafe-mobile.com/de/support/service

VERTRIEBSPARTNER

Den für Ihr Land zuständigen Vertriebspartner finden Sie unter www.isafe-mobile.com/de/kontakt

REINIGUNG

ACHTUNG

Durch falsche Reinigung, können Sie das Gerät beschädigen.

Beachten Sie beim Reinigen Folgendes:

» Benutzen Sie keine chemischen Mittel zum Reinigen.
» Reinigen Sie das Gerät mit einem weichen, angefeuchteten antistatischen Stofftuch.

LAGERUNG

ACHTUNG

Durch falsche Lagerung, können Sie das Gerät beschädigen. Lagern Sie das Gerät bei Umgebungstemperaturen zwischen +5 °C bis +35 °C (41 °F bis +95 °F) und einer Luftfeuchtigkeit von 10 % bis 60 %.

WIEDERVERWERTUNG

ACHTUNG

Durch falsche Entsorgung von elektronischen Produkten, Batterien und Verpackungsmaterial gefährden Sie die Umwelt. Beachten Sie bei der Entsorgung Folgendes:

» Werfen Sie Batterien NICHT in den Hausmüll.
» Entsorgen Sie elektronische Produkte, Batterien und Verpackungsmaterial stets bei den entsprechenden Sammelstellen. Sie beugen so der unkontrollierten Müllbeseitigung vor und fördern die Wiederverwertung von stofflichen Ressourcen.

Weitere Informationen erhalten Sie von regionalen Abfallunternehmen, staatlichen Behörden oder dem für Ihr Land oder Ihre Region zuständigen i.safe MOBILE Service-Center unter www.isafe-mobile.com/de/support/service

MARKEN

i.safe MOBILE und das i.safe MOBILE Logo sind eingetragene Marken der i.safe MOBILE GmbH.

Alle weiteren Marken und Copyrights sind Eigentum ihrer jeweiligen Besitzer.

ČESKY

PŘEČTĚTE SI POKYNY A POROZUMĚJTE JIM

CHRAŇTE SVŮJ ŽIVOT A PŘEČTĚTE SI NÁVOD K OBSLUZE

GEBRUIK IN EXPLOSIEGEVAARLIJKE GEBIEDEN

GEVAAR

ANZEx-certifikat: 23.2002X

> Temperaturintervall:

-20°C ... +55°C (EN/IEC 60079-0)

-10°C ... +50°C (EN/IEC 62368-1)

Tillverkad av:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Tyskland

EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

EU – Konformitätserklärung

according to directive 2014/34/EU, 2014/30/EU, 2011/65/EU (2015/863/EU) nach Richtlinie 2014/34/EU, 2014/30/EU, 2011/65/EU (2015/863/EU)

Die Firma i.safe MOBILE GmbH erklärt in alleiniger Verantwortung, dass Ihr Produkt auf welches sich diese Erklärung bezieht, den nachfolgenden Daten, Richtlinien und Normen entspricht:

Name & address of the manufacturer in the EUName & Anschrift des Herstellers innerhalb der europäischen Gemeinschaft	i.safe MOBILE GmbHi_Park Tauberfranken 1097922 Lauda – KoenigshofenGermany
Description of the deviceBeschreibung der Geräte	Explosion protected thermal cameraExplosionsgeschützte Wärmebildkamera type / Typ: IS-TC1x.M1model / Modell: MTC1A01
Ex – markingEx – Kennzeichnung	I M1 Ex ia I MaII 2G Ex ib IIC T4 GbII 2D Ex ib IIIC T135°C Db
Type examination certificate 2014/34/EU issued byBaumusterprüfbescheinigung 2014/34/EU ausgestellt durchApplied harmonized standardsAngewandte harmonisierte Standards	EPS 22 ATEX 1 011 XBureau VeritasConsumer Products Services Germany GmbHBusinesspark A9686842 Tuerkheim, Germanyidentification number / Kenn-Nummer: 2004EN IEC 60079-0:2018; EN 60079-11:2012
Conformity statement 2014/30/EU issued byKonformitätsaussage 2014/30/EU ausgestellt durchApplied harmonized standardsAngewandte harmonisierte Standards	Shenzhen Morlab Communications Technology Co., Ltd.FL.3, Building A, FeiYang Science Park, Block 67, BaoAn District, Shenzhen, Guangdong, ChinaEN IEC 61326-1:2021
