INSTRUKCJA OBSŁUGI IS-TC1A.M1 i.safe Mobile

>PRZECZYTAĆ I ZROZUMIEĆ INSTRUKCJĘ.

CHRONIĆ SWOJE ŻYCIE I PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI.

Niniejsza instrukcja obsługi stanowi część urządzenia IS-TC1A.M1 (model MTC1A01). Instrukcja obsługi podaje ważne informacje dotyczące bezpiecznego użytkowania urządzenia.

» Przed rozpoczęciem użytkowania urządzenia należy uważnie przeczytać niniejszą Instrukcję obsługi, zwracając szczególnie uwagę na część „Bezpieczeństwo” i ostrzeżenia oznaczone symbolem ostrzegawczym.
» Zapewnić dostęp do niniejszej Instrukcji obsługi zawsze, kiedy będzie to potrzebne. Aktualną wersję Instrukcji obsługi można znaleźć na stronie www.isafe-mobile.com/en/support/downloads
»Przestrzegać wszystkich instrukcji podanych na urządzeniu i opakowaniu.
»Przestrzegać lokalnych przepisów bezpieczeństwa.

ZASTOSOWANIE

IS-TC1A.M1 jest iskrobezpieczną, wytrzymała kamerą termowizyjną do użytku w strefach zagrożonych wybuchem Strefy 1, 21, 2, 22, M1, M2, zgodnie z dyrektywą 2014/34/EU, 1999/92/EC i IECEx. W połączeniu z IS530.M1, IS-TC1A.M1 może rejestrować i wyświetlać temperatury.

Z urządzenia należy korzystać wyłącznie w sposób opisany w niniejszej Instrukcji obsługi. Każdy inny sposób korzystania zostanie uznany za nieprawidłowy i może doprowadzić do śmierci, poważnych obrażeń ciała i uszkodzenia urządzenia.

Producent, firma i.safe MOBILE GmbH, nie ponosi żadnej odpowiedzialności za jakiekolwiek szkody spowodowane nieprawidłowym użytkowaniem. Nieprawidłowe użytkowanie powo- duje wygaśnięcie gwarancji.

GWARANCJE

Warunki gwarancji można znaleźć na stronie www.isafe-mobile.com/en/support/service

DEKLARACJA ZGODNOŚCI UE

Deklarację zgodności UE można znaleźć na końcu niniejszej Instrukcji obsługi lub na stronie www.isafe-mobile.com/en/support/downloads

OZNAKOWANIE EX

ATEX:

IM1 Ex ia I Ma
II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T135°C Db

Certyfikat badania typu CE:

EPS 22 ATEX 1 011 X

Oznaczenie CE: 2004

IECEx:

Ex ia l Ma

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

Certyfikat IECEx: IECEx EPS 22.0003X

ANZEx:

Ex ia I Ma

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

Certyfikat ANZEx: 23.2002X

Zakres temperatur:

-20°C ... +55°C (EN/IEC 60079-0)

-10°C ... +50°C (EN/IEC 62368-1)

Producent:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Niemcy

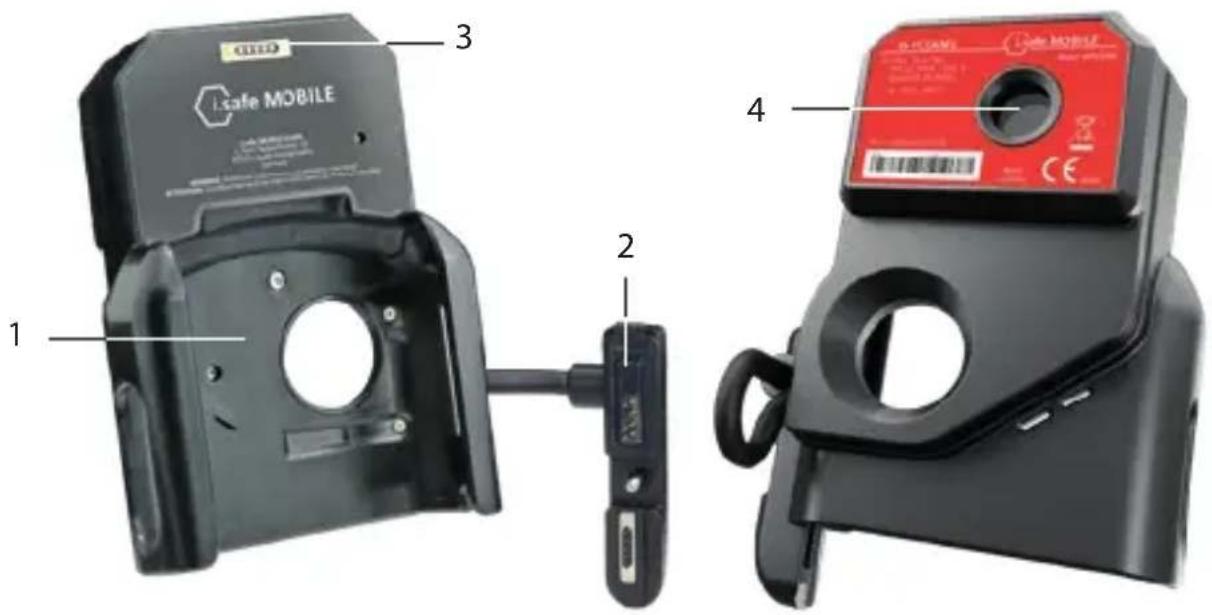

>OPIS OGÓLNY

1 2 3 4 Safe MOBILE D-CCAMC CE 全球智能监控

1> WSPORNIK: Wspornik do IS530.M1
2> WTYCZKA: podłącz IS530.M1
3) MAGNETYCZNE ZŁĄCZE ŁADOWANIA: Złącze przewodu ładowania magnetycznego i.safe PROTECTOR 3.0 (w zestawie z IS530.M1) do ładowania IS530.M1. Patrz również rozdział „Ładowanie”.
4> KAMERĄ TERMOWIZYJNA: Temperatury przechwytywania.

BEZPIECZEŃSTWO

Przed rozpoczęciem użytkowania urządzenia uważnie przeczytać rozdział „Bezpieczeństwo” niniejszej Instrukcji obsługi. Brak przestrzegania tych instrukcji lub brak ich zrozumienia może doprowadzić do śmierci, poważnych obrażeń ciała i uszkodzenia urządzenia.

UŻYTKOWNIK

Z urządzenia mogą korzystać wyłącznie użytkownicy przeszkoleni, wykwalifikowani do obsługi urządzeń Ex w strefach zagrożonych wybuchem, którzy przeczytali i zrozumieli niniejszą Instrukcję obsługi.

PRZEPISY BEZPIECZEŃSTWA PRZECIWWYBUCHOWEGO

Użytkowanie urządzenia wymaga od użytkownika przestrzegania typowych przepisów bezpieczeństwa oraz zapoznania się z instrukcją obsługi, przepisami bezpieczeństwa i certyfikatem, aby wykluczyć nieprawidłową obsługę urządzenia. W przypadku stosowania w obszarach zagrożonych wybuchem należy przestrzegać dodatkowo następujących przepisów bezpieczeństwa:

» Aby zagwarantować ochronę IP, należy upewnić się, czy wszystkie uszczelki urządzenia zostały na nim prawidłowo zamontowane. Między obiema połówkami urządzenia nie może być widoczna większa szczelina.
» W przypadku stosowania w obszarach zagrożonych wybuchem urządzenie musi być bezpiecznie przymocowane do interfejsu ISM.

» Urządzenie nie może być wystawiane na działanie żrácych kwasów ani zasad.
» Urządzenie należy chronić przed działaniem olejów, smarów i płynów hydraulicznych.
» Urządzenie może być umieszczone tylko w strefach 1, 21, 2, 22, M1, M2.
» Urządzenie należy chronić przed wysoką energią uderzenia, nadmierną emisją światła UV i wysokim ładunkiem elektrostatycznym.
» Używać tylko akcesoriów dozwolonych przez i.safe MOBILE GmbH.

UŻYTKOWANIE W STREFACH ZAGROŻONYCH WYBUCHEM

NIEBEZPIECZEŃSTWO

Nieprawidłowe użytkowanie może spowodować śmierć lub poważne obrażenia ciała!

» Urządzenia należy używać wyłącznie w obszarach zagrożonych wybuchem stref 1, 21, 2, 22, M1, M2 lub poza obszarami zagrożonymi wybuchem.
» Urządzenie może być podłączone do IS530.M1 przez interfejs ISM tylko poza strefami zagrożonymi wybuchem!
» Przed wejściem z urządzeniem do obszaru zagrożonego wybuchem

• upewnij się, że urządzenie jest pewnie przymocowane do interfejsu ISM urządzenia IS530.M1,
• upewnić się, że między połówkami urządzenia nie ma odstępu,
• upewnić się, że urządzenie nie jest uszkodzone,
• upewnić się, że wszystkie etykiety na urządzeniu są czytelne.

» W przypadku używania urządzenia w obszarze zagrożonym wybuchem przeczytać instrukcje w rozdziale „Ewentualne błędy użytkownika” i postępować zgodnie z nimi.
» W następujących przypadkach natychmiast wyłącać urządzenie i bezzwłocznie opuszczać obszar zagrożony wybuchem:

• nieprawidłowe działanie urządzenia,
• obudowa urządzenia uległa uszkodzeniu,
• urządzenie zostało poddane nadmiernym obciążeniom,
• etykiety na urządzeniu nie są czytelne.

>EWENTUALNE BŁĘDY UŻYTKOWNIKA

NIEBEZPIECZEŃSTWO

Nieprawidłowe użytkowanie może spowodować śmierć lub poważne obrażenia ciała! Postępować zgodnie z poniższymi instrukcjami:

» Nie modyfikować struktury urządzenia.
» Nie narażać urządzenia na działanie wysokich temperatur.
» Nie narażać urządzenia na działanie silnego promieniowania UV.
» Unikać środowiska, gdzie występują wyładowania elektryczne.
» Nie narażać urządzenia na działanie agresywnych kwasów ani zasad.

W przypadku pracy w obszarach zagrożonych wybuchem należy przestrzegać następujących zaleceń.

» Nie luzować śrub urządzenia.
» Nie otwierać pokryw żadnych interfejsów.

» Nie należy ładować urządzenia IS530.M1.

» Nie otwierać urządzenia.

» Nie uszkodzić urządzenia.

ZAKRES DOSTAWY

Opakowanie z urządzeniem zawiera następujące elementy:

1×IS-TC1A.M1

Nieprawidłowe użytkowanie może spowodować śmierć lub poważne obrażenia ciała! Urządzenie może być podłączone do IS530.M1 przez interfejs ISM tylko poza strefami zagrożonymi wybuchem!

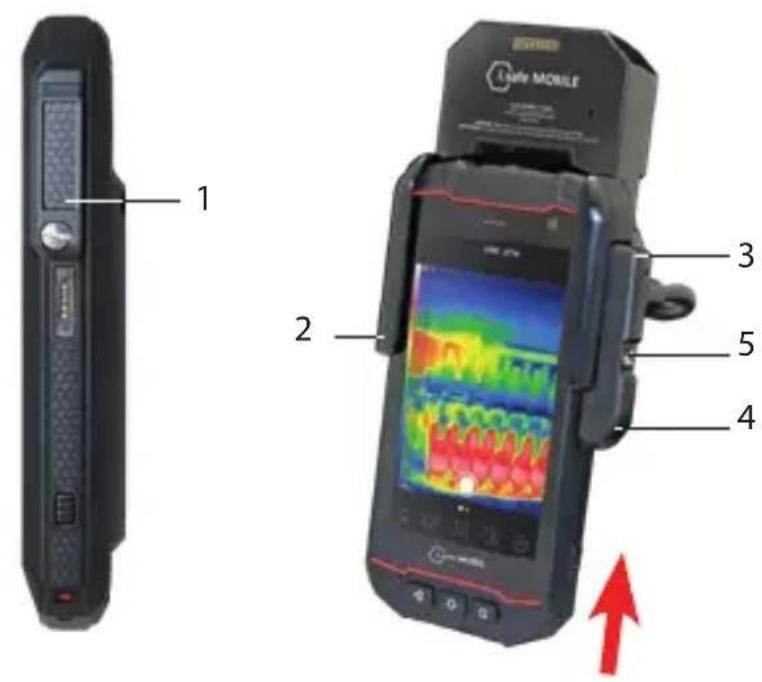

1 2 3 4 5

» Odkręć pokrywę interfejsu ISM (1) na IS530.M1.
» Wsuń IS530.M1 całkowicie w uchwyt (2) urządzenia.
» Podłącz wtyczkę do interfejsu ISM (3) u góry.
» Zamocuj złącze, naciskając zaokrąglony koniec (4).
» Dokręcić śrubę (5).
» Sprawdź, czy złącze jest prawidłowo i mocno przymocowane do interfejsu ISM.

Urządzenie może być teraz używane razem z podłączonym IS530.M1 w obszarach zagrożonych wybuchem.

》COMMISSIONING

UWAGA:

Poniższe informacje dotyczą modelu IS-TC1A.M1 w połączeniu z modelem IS530.M1.

»Pobierz aplikację Seek Thermal z Google Playstore i zainstaluj ją.
»Otwórz aplikację Seek Thermal na urządzeniu IS530.M1 i uruchom ją.

IS530.M1 LADOWANIE

Urządzenie IS530.M1 można ładować za pośrednictwem portu ładowarki magnetycznej w urządzeniu IS-TC1A.M1.

NIEBEZPIECZEŃSTWO

Nieprawidłowe wykonanie procedury w obszarach zagrożonych wybuchem stwarza ryzyko śmierci lub poważnych obrażeń ciała! Urządzenie IS530.M1 należy ładować wyłącznie poza obszarami zagrożonymi wybuchem. Nie należy ładować urządzenia IS530.M1 w pobliżu substancji łatwopalnych.

UWAGA

Nieprawidłowe ładowanie może spowodować uszkodzenie urządzenia. Podczas ładowania przestrzegać następujących zaleceń:

» Należy postępować zgodnie z instrukcjami zawartymi w rozdziale „Ładowanie” w instrukcji obsługi IS530.M1.
» Urządzenie IS530.M1 należy ładować wyłącznie za pomocą magnetycznego i.safe PROTECTOR 3.0 dostarczonego w ramach zestawu (w zestawie z IS530.M1).
» Podłączyć przewód do ładowania magnetycznego i.safe PROTECTOR 3.0 do portu ładowania magnetycznego w urządzeniu IS-TC1A.M1.

MOŻLIWE PROBLEMY Z URZĄDZENIEM

Informacje na temat możliwych problemów z urządzeniem i sposobów ich rozwiązywania można znaleźć na stronie www.isafe-mobile.com/en/support/service w pozycji „FAQ”. W przypadku jakichkolwiek pytań dodatkowych, prosimy o kontakt z serwisem i.safe MOBILE na stronie www.isafe-mobile.com/en/support/service

KONSERWACJA / NAPRAWA

Urządzenie nie posiada żadnych części do obsługi przez użytkownika.

OSTRZEŻENIE

Nieprawidłowe naprawy stwarzają ryzyko wybuchu lub pożaru, które mogą spowodować śmierć lub poważne obrażenia ciała! Nie otwierać urządzenia i nie wykonywać żadnych napraw samodzielnie.

»Jeżeli urządzenie nie działa prawidłowo, wymaga naprawy lub wymagane są części zamienne, skontaktować się z serwisem i.safe MOBILE www.isafe-mobile.com/en/support/service

WYSYŁKA ZWROTNA

Skontaktować się z serwisem i.safe MOBILE www.isafe-mobile.com/en/support/service

PARTNER DETALICZNY

Partnerów sprzedaży detalicznej dla danego kraju można znaleźć na stronie www.isafe-mobile.com/en/contact

> CZYSZCZENIE

UWAGA

Nieprawidłowe czyszczenie może spowodować uszkodzenie urządzenia. Podczas czyszczenia przestrzegać następujących zaleceń:

» Do czyszczenia nie stosować środków chemicznych.
» Wyczyść urządzenie miękką, zwilżoną ściereczką antystatyczną.

>PRZECHOWYWANIE

UWAGA

Nieprawidłowe przechowywanie może spowodować uszkodzenie urządzenia. Przechowywać urządzenie w temperaturze otoczenia od +5 °C do +35 °C i wilgotności od 10 % do 60 %.

RECYKLING

UWAGA

Nieprawidłowa utylizacja urządzeń elektronicznych, baterii i materiałów opakowaniowych stwarza ryzyko dla środowiska. Podczas utylizacji elementów przestrzegać następujących zaleceń:

» NIE wyrzucać baterii razem z odpadami z gospodarstwa domowego.
» Zawsze oddawać urządzenia elektroniczne, baterie i materiały opakowaniowe do odpowiednich punktów zbiórki. W ten sposób można zapobiec niekontrolowanemu pozbywaniu się odpadów i promować recykling materiałów.

Dodatkowe informacje na temat regionalnych firm gospodarki odpadami, władz państwowych lub ośrodka serwisowego i.safe MOBILE dla danego kraju lub regionu można znaleźć na stronie www.isafe-mobile.com/en/support/service

ZNAKI HANDLOWE

i.safe MOBILE i i.safe MOBILE Logo są markami i.safe MOBILE GmbH.

Wszystkie inne marki i prawa autorskie są własnością ich poszczególnych właścicieli.
