IS-TC1A.M1 - 热成像相机 i.safe Mobile - 免费用户手册

产品类型	本质安全型坚固热成像相机
品牌	i.safe Mobile
型号	IS-TC1A.M1
ATEX认证	Ex ia I Ma, II 2G Ex ib IIC T4 Gb, II 2D Ex ib IIIC T135°C Db
使用区域	区域1, 21, 2, 22, M1, M2
兼容性	需要IS530.M1（不含）
主要功能	热成像，温度测量
关联应用程序	Seek Thermal（可从Google Play商店下载）
电源	通过IS530.M1，通过磁性端口充电
充电端口	磁性充电端口（随IS530.M1附带的i.safe PROTECTOR 3.0电缆）
连接接口	ISM接口，用于在IS530.M1上进行机械和电气固定
清洁	柔软的抗静电湿布，不含化学物质
存储温度	+5°C至+35°C
存储湿度	10%至60%
可维修性	用户不可维修任何部件，请联系i.safe MOBILE客服
保修	请访问www.isafe-mobile.com/fr/support/service

常见问题 - IS-TC1A.M1 i.safe Mobile

如何在爆炸性环境中使用IS-TC1A.M1？

该设备已获得ATEX认证，适用于区域1、21、2、22、M1、M2。进入区域前，请确保其正确固定在IS530.M1上，密封件就位且设备未损坏。请勿在爆炸性环境中充电。

如何将IS-TC1A.M1安装在IS530.M1上？

拧下IS530.M1上ISM接口的盖子，将IS530.M1推入相机支架，固定顶部的插头，然后拧紧螺丝。此操作必须在爆炸性环境外进行。

如何通过IS-TC1A.M1为IS530.M1充电？

使用连接到IS-TC1A.M1磁性端口的i.safe PROTECTOR 3.0磁性充电电缆（随IS530.M1提供）。充电必须在爆炸性环境外进行。

热成像相机使用哪个应用程序？

从IS530.M1上的Google Play商店下载Seek Thermal应用程序。打开应用程序开始热成像。

设备故障时该怎么办？

在爆炸性环境中，立即关闭设备并离开该区域。请查阅www.isafe-mobile.com/fr/support/service上的常见问题解答或联系客服。请勿尝试自行维修。

如何清洁IS-TC1A.M1？

使用稍微湿润的柔软抗静电布。切勿使用化学品，以免损坏外壳。

推荐的存储条件是什么？

将设备存放在环境温度+5°C至+35°C、相对湿度10%至60%的环境中。

设备报废时如何处置？

请勿将设备与生活垃圾一起丢弃。将其送至电子废弃物专用收集点，以利于回收。

用户可以自行维修设备吗？

不可以，设备不包含任何用户可维修的部件。所有维修必须由i.safe MOBILE售后服务进行。

IS-TC1A.M1允许使用哪些配件？

只能使用i.safe MOBILE GmbH认可的配件，包括随IS530.M1提供的磁性充电电缆。

用户手册 IS-TC1A.M1 i.safe Mobile

本操作手册是设备 IS-TC1A.M1 (型号 MTC1A01) 的一部分。本操作手册提供了安全使用设备的各种重要信息。

》在使用设备之前，请仔细阅读本操作手册并特别注意“安全性”部分以及带有警告符号的高亮警告内容。
请确保您在需要时可随时获取本操作手册。您可在 www.isafe-mobile.com/en/support/downloads 找到当前版本的操作手册。
》请遵循设备和包装随附的所有说明书。
》请遵循当地的安全法规。

>预期用途

IS-TC1A.M1是一款本质安全、坚固耐用的红外热像仪，可用于1,21,2,22,M1,M2区的爆炸危险区域，符合2014/34/EU,1999/92/EC指令和IECEx标准。与IS530.M1结合使用，IS-TC1A.M1可以记录和显示温度。

仅可按本操作手册所述使用设备。任何其它用途将被视为不当并会导致死亡、重伤以及对设备的损坏。

制造商 i.safe MOBILE GmbH 对不当使用所造成的损坏不承担任何责任。如果使用不当，保修将终止。

保修

您可以在 www.isafe-mobile.com/en/support/service 找到这些保修条款。

欧盟/英合规性声明

您可在本操作手册的结尾或在 www.isafe-mobile.com/en/support/downloads 找到欧盟/英合规性声明。

防爆标志

, ATEX:

1 M1 Ex ia l Ma
II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T135° C Db

欧盟型式检验证书：

EPS 22 ATEX 1011 X

CE-名称: 2004

IECEx:

Ex ia I Ma

Ex ib IIC T4 Gb

Ex ib IIIC T135° C Db

IECEx 证书: IECEx EPS 22.0003X

ANZEx:

Ex ia I Ma

Ex ib IIC T4 Gb

Ex ib IIIC T135° C Db

ANZEx Certificate: 23.2002X

温度范围:

-20^·s +55^ (EN/IEC 60079-0)

-10^·s +50^ (EN/IEC 62368-1)

制造商:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Germany

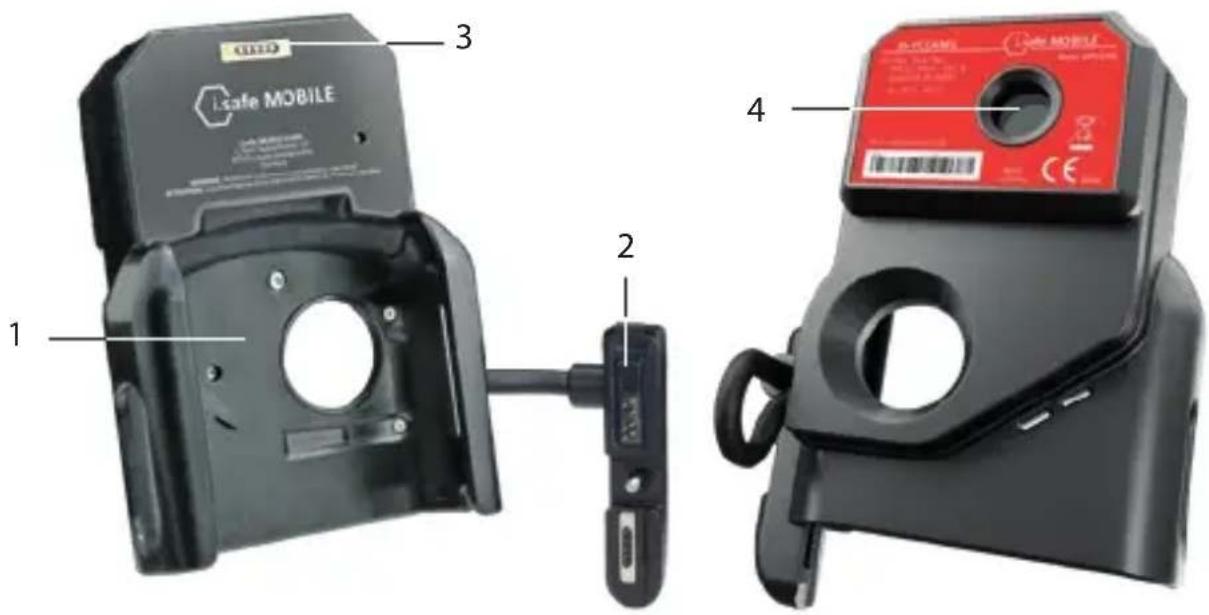

设备总览/功能

1>支架：IS530.M1的支架
2 插件：连接IS530.M1
3) 磁性充电端口: 连接i.safe PROTECTOR 3.0 磁性充电线 (包含在IS530.M1包装内) 为 IS530.M1 充电。另见 "充电" 一节。
4) 热成像仪：捕获温度。

安全性

请在使用设备前仔细阅读本操作手册的“安全性”部分。若您不遵循这些说明或不理解它们，则可能会导致死亡、重伤或对设备的损坏。

用户

仅经培训的、符合在爆炸危险区域中使用 Ex 设备资质的、且已阅读并理解本操作手册的人员可使用本设备。

防爆相关安全规定

对该设备的使用即表示用户遵循常规安全法规并已阅读使用说明书、安全法规以及相关证书，以排除对设备的误操作。在潜在爆炸性区域中使用时，必须遵循以下安全法规：

»为确保实现IP防护等级，必须确保所有垫圈都存在且功能正常。外壳的两半之间必须没有大的间隙。
》在防爆区域中使用时，必须将设备牢固地连接到ISM接口。
设备不得暴露于磨蚀性酸或碱。
必须保护设备免受油，油脂和液压油的影响。
该设备只能放置在区域1,21,2,22,M1,M2中。
应保护设备免受高冲击能量，过多的紫外线发射和高静电充电。
»只能使用经i.safe MOBILE GmbH认可的配件。

在爆炸危险区域中使用

危险

不当使用会导致死亡或重伤!

仅可在 1,21,2,22,M1,M2 地带的爆炸危险区域中，或在爆炸危险区域外使用设备。

该设备只能通过可能爆炸区域之外的ISM接口连接到IS530.M1!

»在携带本设备进入爆炸危险区域前，

· 确保设备被牢固地固定在IS530.M1的ISM接口上。
· 确保设备的两部分间没有间隙、
· 确保设备没有损坏、
· 确保设备上的所有标签都可读。

»若您在爆炸危险区域中使用设备，请阅读并遵循“可能的用户错误”部分中的说明。

》出现以下情况，请立即将设备关机并立刻离开爆炸危险区域：

· 设备出现功能故障、
· 您损坏了设备的外壳、
· 您使设备承受了过多的负载、
· 设备上的标签不再可读。

可能的用户错误

危险

不当使用会导致死亡或重伤！请遵循以下说明：

》请勿在结构上改造设备。
》请勿将设备暴露在高温下。
》请勿将设备暴露在紫外线辐射下。
》请勿将设备暴露在高电荷环境中。
》请勿将设备暴露在强酸或强碱中。

在爆炸危险区域中作业时，请注意：

》请勿拧松设备上的螺钉。
》请勿打开任何接口盖。
》请勿给IS530.M1充电。
》请勿拆开设备。
》请勿损坏设备。

标准配置

您的设备包装包含以下内容:

1 x IS-TC1A.M1
1 x Operating Manual Safety Instructions
1x螺丝刀

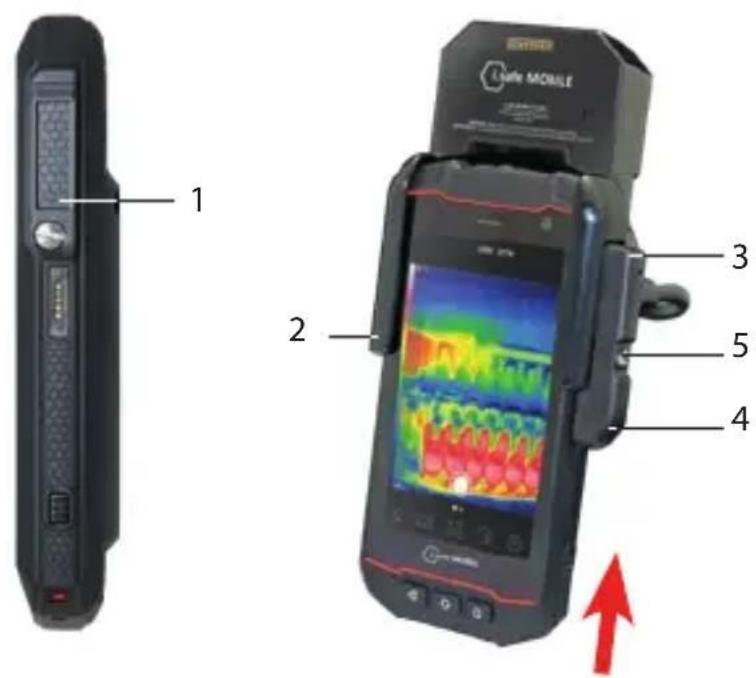

>安装

危险

不当使用会导致死亡或重伤！该设备只能通过可能爆炸区域之外的ISM接口连接到IS530.M1!

»拧下IS530.M1上ISM接口（1）的盖子。
》将IS530.M1完全推入设备的固定器（2）。
》将插头连接到顶部的ISM接口（3）。
》按下圆形端（4）固定连接器。
»拧紧螺丝(5)。
》检查连接器是否正确牢固地连接到ISM接口。

该设备现在可以与相连的IS530.M1一起在可能爆炸的区域中使用。

>调试

通知

以下信息适用于IS-TC1A.M1与IS530.M1的组合。

从Google Playstore下载Seek Thermal应用程序并安装。
在IS530.M1上打开Seek Thermal应用程序并启动该应用程序。

充电 IS530.M1

您可以通过IS-TC1A.M1上的磁性充电器端口为IS530.M1充电。

危险

在爆炸危险区域中的不当操作会带来死亡或重伤风险！只能在爆炸危险区域外为IS530.M1充电

请勿在易燃物附近为IS530.M1充电。

注意

不当充电会损坏设备。请在充电时注意以下：

请遵循IS530.M1操作手册中"充电"部分的指示。

»只能使用i.safe PROTECTOR 3.0磁性充电线（包含在IS530.M1包装中）为IS530.M1充电。

将i.safe PROTECTOR 3.0磁性充电线连接到IS-TC1A.M1的磁性充电端口。

可能的设备问题

您可在 www.isafe-mobile.com/en/support/service 在 “FAQ” 下找到可能的设备问题及如何解决它们的信息。

若您有任何后续疑问，请在 www.isafe-mobile.com/en/support/service 联系 i.safe MOBILE 维修服务。

>维护/修理

该设备本身没有可由用户维修的部件。

警告

不当的维修会引发爆炸或起火风险，进而引发死亡或重伤！请勿自行拆开设备或进行任何维修。

若设备未正常工作，需要维修或需要更换部件，请在 www.isafe-mobile.com/en/support/service 联系 i.safe MOBILE 维修服务。

退货运输

请在 www.isafe-mobile.com/en/support/service 联系 i.safe MOBILE 维修服务。

》零售合作伙伴

您可在 www.isafe-mobile.com/en/contact 找到负责您所在国家的零售合作伙伴专员。

清洁

注意

不当清洁会损坏设备。请在清洁时注意以下：

》请勿将化学试剂用于清洁。

用柔软、湿润的防静电布清洁设备。

储存

注意

不当储存会损坏设备。请将设备储存在环境温度在 +5^ 至 +35^ （ 41^ 至 +95^ ）、湿度在 10% 至 60% 间的环境下。

》回收

注意

对电子产品、电池和包装材料的不当废弃处理会给环境带来风险。请在废弃处理时注意以下：

》请勿将电池与家庭垃圾一起丢弃。

请始终在合适的回收点对电子产品、电池和包装材料进行废弃处理。这样有助于防止出现不受控制的废物处理，并促进材料的回收利用。

您可从当地的废物处理公司、政府机构或在 www.isafe-mobile.com/en/support/service 中找到负责您所在国家或地区的 i.safe MOBILE 服务中心来获取更多信息。

商标

i.safe MOBILE 和 i.safe MOBILE 徽标是 i.safe MOBILE GmbH 的注册商标。

EEA 版本：装有 Google™ 应用和 Google Chrome™

Google，Google Play和Android是Google LLC的商标。

其他所有商标和版权均为其各自所有者的财产。
