| 产品类型 | 工业防爆热像仪 |
| 品牌 | i.safe Mobile |
| 型号 | IS-TC1A.1 (MTC1A01) |
| 类别 | 热像仪 |
| ATEX使用区域 | 1/21区和2/22区（II 2G Ex ib IIC T4 Gb / II 2D Ex ib IIIC T135°C Db） |
| 认证 | ATEX (EPS 21 ATEX 1 197 X), UKEX (CSAE 22UKEX1059X) |
| 兼容性 | 需配合IS530.1使用 |
| 传感器 | 温度采集热像仪 |
| 所需应用程序 | Seek Thermal（可在Google Play商店下载） |
| 工作温度 | -20 °C 至 +55 °C（北美） |
| 存储温度 | +5 °C 至 +35 °C |
| 存储湿度 | 10% 至 60% |
| 电源 | 通过IS530.1供电（磁吸充电口，i.safe PROTECTOR 3.0线缆） |
| 连接接口 | ISM接口（13针） |
| 清洁 | 柔软的抗静电湿布，无需化学品 |
| 可维修性 | 无用户可维修部件；需返回i.safe Mobile服务中心 |
| 包含附件 | 1x IS-TC1A.1, 1x 操作手册安全说明, 1x 螺丝刀 |
| 安全 | 使用前请阅读安全说明；仅限合格用户使用 |
| 保修 | 条件见 www.isafe-mobile.com/fr/support/service |
1 问题 关于此设备。回答您知道的问题或提出自己的问题。
IS-TC1A.1的初始设置分为几个步骤：
在使用之前，您需要将IS530.1连接到您的热像仪：
在开始之前，请从Google Play商店下载并安装Seek Thermal应用程序到您的IS530.1上。
打开Seek Thermal应用程序后，您可以立即开始使用您的热像仪。
下载您的设备说明 热成像相机 免费PDF格式！查找您的手册 IS-TC1A.1 - i.safe Mobile 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 IS-TC1A.1 品牌 i.safe Mobile.
本操作手册是设备 IS-TC1A.1 (型号 MTC1A01) 的一部分。本操作手册提供了安全使用设备的各种重要信息。
»在使用设备之前，请仔细阅读本操作手册并特别注意“安全性”部分以及带有警告符号的高亮警告内容。
》请确保您在需要时可随时获取本操作手册。您可在
www.isafe-mobile.com/en/support/downloads 找到当前版本的操作手册。
》请遵循设备和包装随附的所有说明书。
》请遵循当地的安全法规。
IS-TC1A.1是一款本质安全、坚固耐用的红外热像仪，可用于1/21区和2/22区的爆炸危险区域，符合2014/34/EU, SI 2016 No. 1107, 1999/92/EC指令和IECEx标准。与IS530.1结合使用，IS-TC1A.1可以记录和显示温度。
仅可按本操作手册所述使用设备。任何其它用途将被视为不当并会导致死亡、重伤以及对设备的损坏。
制造商 i.safe MOBILE GmbH 对不当使用所造成的损坏不承担任何责任。如果使用不当，保修将终止。
您可以在 www.isafe-mobile.com/en/support/service 找到这些保修条款。
欧盟/英合规性声明
您可在本操作手册的结尾或在 www.isafe-mobile.com/en/support/downloads 找到欧盟/英合规性声明。
II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T135° C Db
欧盟型式检验证书：
EPS 21 ATEX 1 197 X
CE-名称: 2004
Ex ib IIC T4 Gb
Ex ib IIIC T135° C Db
IECEx 证书: IECEx EPS 21.0060X
II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T135° C Db
英国型式检验证书
CSAE 22UKEX1059X
UKCA-名称: 03

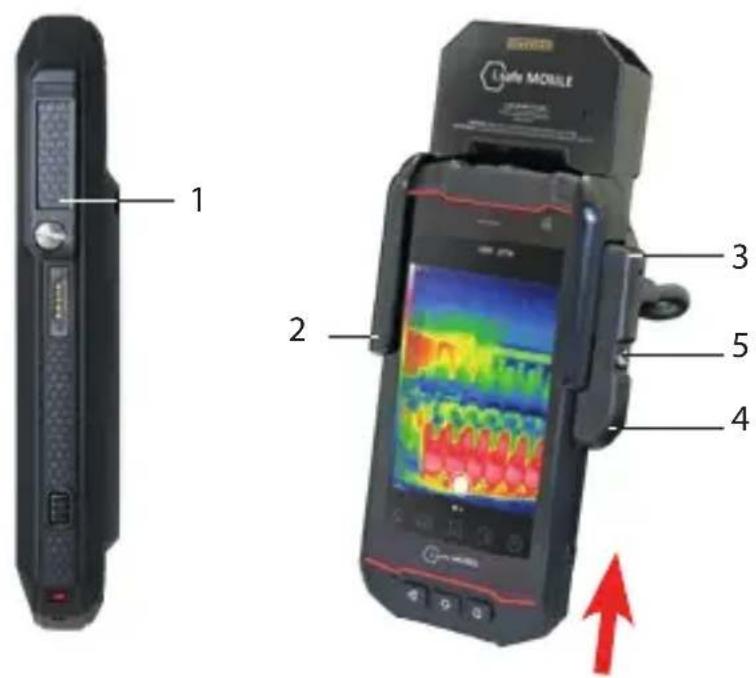

1>支架：IS530.1的支架
2 插件：连接IS530.1
3) 磁性充电端口: 连接i.safe PROTECTOR 3.0磁性充电线 (包含在IS530.1包装内) 为IS530.1充电。另见"充电"一节。
4》热成像仪：捕获温度。
请在使用设备前仔细阅读本操作手册的“安全性”部分。若您不遵循这些说明或不理解它们，则可能会导致死亡、重伤或对设备的损坏。
用户
仅经培训的、符合在爆炸危险区域中使用 Ex 设备资质的、且已阅读并理解本操作手册的人员可使用本设备。
防爆相关安全规定
对该设备的使用即表示用户遵循常规安全法规并已阅读使用说明书、安全法规以及相关证书，以排除对设备的误操作。在潜在爆炸性区域中使用时，必须遵循以下安全法规：
》为确保实现 IP 防护等级，必须确保所有垫圈都存在且功能正常。外壳的两半之间必须没有大的间隙。
》在防爆区域中使用时，必须将设备牢固地连接到ISM接口。
设备不得暴露于磨蚀性酸或碱。
该设备只能放置在区域1,2,21或22中。
》只能使用经 i.safe MOBILE GmbH 认可的配件。
》请勿自行拆开设备或进行任何维修。
北美防爆安全规定
入学要求:
》IS-TC1A.1的13针连接器只能在危险区域外从ISM接口处装配或拆卸。
》该设备必须受到保护，以防止具有高冲击能量的撞击，防止过度的紫外线发射和高静电电荷过程。
允许的环境温度范围为 -20^ 至 +55^ 。
》未经授权的维修是不允许的。
》仪器适用于2级或更高污染度的环境。
》只有指定的充电器可以连接到充电触点。
当外壳损坏时，不适合在危险场所使用。
在爆炸危险区域中使用
不当使用会导致死亡或重伤！
仅可在 1/21 和 2/22 地带的爆炸危险区域中，或在爆炸危险区域外使用设备。
该设备只能通过可能爆炸区域之外的ISM接口连接到IS530.1!
在携带本设备进入爆炸危险区域前，
· 确保设备被牢固地固定在IS530.1的ISM接口上。
· 确保设备的两部分间没有间隙、
· 确保设备没有损坏、
· 确保设备上的所有标签都可读。
»若您在爆炸危险区域中使用设备，请阅读并遵循“可能的用户错误”部分中的说明。
》出现以下情况，请立即将设备关机并立刻离开爆炸危险区域：
· 设备出现功能故障、
· 您损坏了设备的外壳、
· 您使设备承受了过多的负载、
· 设备上的标签不再可读。
不当使用会导致死亡或重伤！请遵循以下说明：
》请勿在结构上改造设备。
》请勿将设备暴露在高温下。
》请勿将设备暴露在紫外线辐射下。
》请勿将设备暴露在高电荷环境中。
》请勿将设备暴露在强酸或强碱中。
在爆炸危险区域中作业时，请注意：
》请勿拧松设备上的螺钉。
》请勿打开任何接口盖。
》请勿给IS530.1充电。
》请勿拆开设备。
》请勿损坏设备。
您的设备包装包含以下内容：
不当使用会导致死亡或重伤！该设备只能通过可能爆炸区域之外的ISM接口连接到IS530.1!
»拧下IS530.1上ISM接口（1）的盖子。
》将IS530.1完全推入设备的固定器（2）。
》将插头连接到顶部的ISM接口（3）。
»按下圆形端（4）固定连接器。
»拧紧螺丝(5)。
》检查连接器是否正确牢固地连接到ISM接口。
该设备现在可以与相连的IS530.1一起在可能爆炸的区域中使用。
通知
以下信息适用于IS-TC1A.1与IS530.1的组合。
从Google Playstore下载Seek Thermal应用程序并安装。
在IS530.1上打开Seek Thermal应用程序并启动该应用程序。
您可以通过IS-TC1A.1上的磁性充电器端口为IS530.1充电。
在爆炸危险区域中的不当操作会带来死亡或重伤风险！只能在爆炸危险区域外为IS530.1充电请勿在易燃物附近为IS530.1充电。
注意
不当充电会损坏设备。请在充电时注意以下：
请遵循IS530.1操作手册中"充电"部分的指示。
只能使用 i.safe PROTECTOR 3.0 磁性充电线（包含在 IS530.1 包装中）为 IS530.1 充电。
将i.safe PROTECTOR 3.0磁性充电线连接到IS-TC1A.1的磁性充电端口。
您可在 www.isafe-mobile.com/en/support/service 在 “FAQ” 下找到可能的设备问题及如何解决它们的信息。
若您有任何后续疑问，请在 www.isafe-mobile.com/en/support/service 联系 i.safe MOBILE 维修服务。
该设备本身没有可由用户维修的部件。
警告
不当的维修会引发爆炸或起火风险，进而引发死亡或重伤！请勿自行拆开设备或进行任何维修。
若设备未正常工作，需要维修或需要更换部件，请在
www.isafe-mobile.com/en/support/service 联系 i.safe MOBILE 维修服务。
退货运输
请在 www.isafe-mobile.com/en/support/service 联系 i.safe MOBILE 维修服务。
您可在 www.isafe-mobile.com/en/contact 找到负责您所在国家的零售合作伙伴专员。
注意
不当清洁会损坏设备。请在清洁时注意以下：
》请勿将化学试剂用于清洁。
》用柔软、湿润的防静电布清洁设备。
注意
不当储存会损坏设备。请将设备储存在环境温度在 +5^ 至 +35^ （ 41^ 至 +95^ ）、湿度在 10% 至 60% 间的环境下。
注意
对电子产品、电池和包装材料的不当废弃处理会给环境带来风险。请在废弃处理时注意以下：
》请勿将电池与家庭垃圾一起丢弃。
请始终在合适的回收点对电子产品、电池和包装材料进行废弃处理。这样有助于防止出现不受控制的废物处理，并促进材料的回收利用。
您可从当地的废物处理公司、政府机构或在 www.isafe-mobile.com/en/support/service 中找到负责您所在国家或地区的 i.safe MOBILE 服务中心来获取更多信息。
i.safe MOBILE 和 i.safe MOBILE 徽标是 i.safe MOBILE GmbH 的注册商标。
EEA 版本：装有 Google™ 应用和 Google Chrome™
其他所有商标和版权均为其各自所有者的财产。
