MANUALE UTENTE IS-TC1A.1 i.safe Mobile
Il presente Manuale di istruzioni è relativo al dispositivo IS-TC1A.1 (modello MTC1A01). Il Manuale di istruzioni fornisce informazioni importanti per l'utilizzo sicuro del dispositivo.
» Prima di utilizzare il dispositivo, leggere attentamente il presente Manuale di istruzioni e prestare particolare attenzione alla sezione "Sicurezza" e alle avvertenze evidenziate con il relativo simbolo.
» Assicurarsi di poter consultare questo Manuale di istruzioni ogni volta che serve. Il Manuale di istruzioni aggiornato è disponibile all'indirizzo www.isafe-mobile.com/en/support/downloads
» Seguire le istruzioni in dotazione al dispositivo e riportate sulla confezione.
»Attenersi alle norme di sicurezza locali.
USO PREVISTO
La IS-TC1A.1 è una termocamera robusta e intrinsecamente sicura per l'uso in aree a rischio di esplosione della zona 1/21 e 2/22, secondo la direttiva 2014/34/UE, SI 2016 No. 1107, 1999/92/EC e IECEx. In combinazione con la IS530.1 la IS-TC1A.1 può registrare e visualizzare le temperature.
Utilizzare il dispositivo esclusivamente come descritto nel presente Manuale di istruzioni. Qualsiasi altro impiego è considerato improprio e può essere causa di morte, lesioni gravi e danni al dispositivo.
Il produttore i.safe MOBILE GmbH non si assume alcuna responsabilità per i danni causati dall'uso improprio. L'uso improprio del dispositivo rende nulla la garanzia.
GARANZIA
Le condizioni della garanzia sono consultabili all'indirizzo
DICHIARAZIONE DI CONFORMITÀ UE/UK
La Dichiarazione di conformità UE/UK è consultabile alla fine del presente Manuale di istruzioni o all'indirizzo www.isafe-mobile.com/en/support/downloads
CONTRASSEGNI SULLA PROTEZIONE DA ESPLOSIONI
> ATEX:
II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T135°C Db
certificato di esame UE del tipo:
EPS 21 ATEX 1 197 X
marcatura CE: 2004
IECEx:
Ex ib IIC T4 Gb
Ex ib IIIC T135°C Db
IECEx certificato: IECEx EPS 21.0060X
UKEX:
II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T135°C Db
Certificato di esame UK del tipo:
CSAE 22UKEX1059X
marcatura UKCA: 2503
> Nord Amerika:
> Intervallo di temperature:
-20°C ... +55°C (EN/IEC 60079-0)
-10°C ... +50°C (EN/IEC 62368-1)
> Prodotto da:
i.safe MOBILE GmbH
i_Park Tauberfranken 10
97922 Lauda-Koenigshofen
Germania
CONFORMITÀ DEL PRODOTTO PER IL NORD AMERICA
Conforme a:
STD UL 62368-1, STD UL 913
Certificato a:
CSA STD CSA C22.2#60079-0, CSA STD CSA C22.2#60079-11, CSA STD CSA C22.2#62368-1

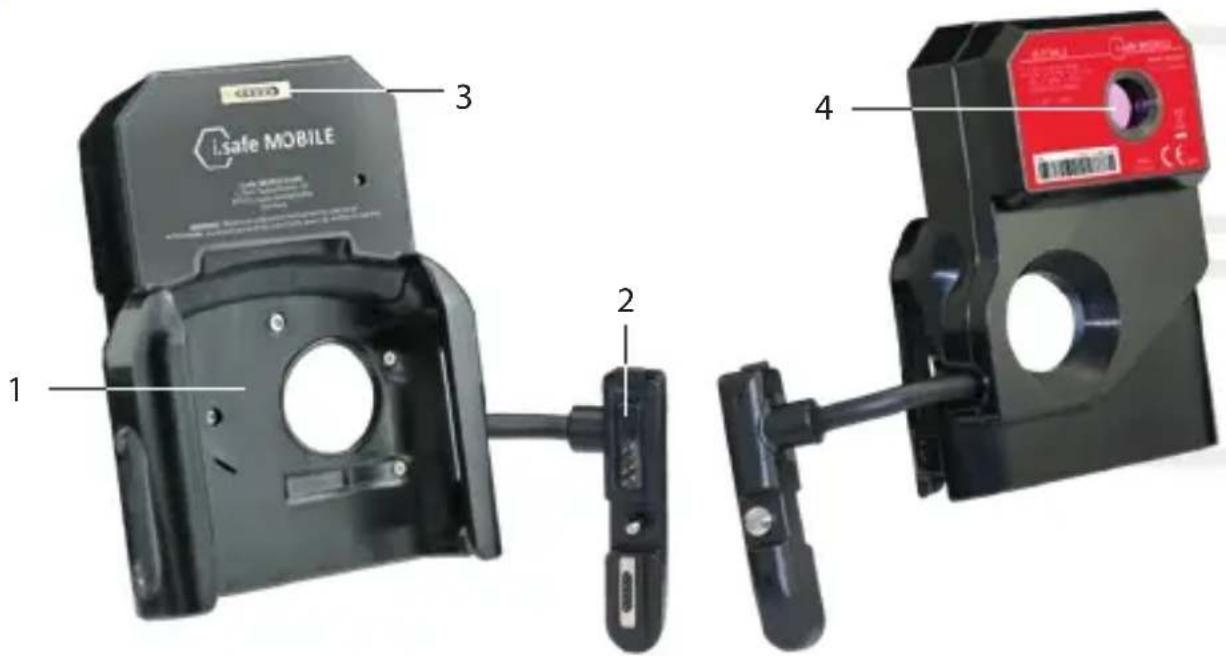

PANORAMICA
2> SPINA: collegare l'IS530.1
3) COLLEGAMENTO DI RICARICA MAGNETICO: collegamento per il cavo Magnetic Charger i.safe PROTECTOR 3.0 (incluso nella confezione dell'IS530.1) per caricare l'IS530.1. Vedere anche la sezione "Carica".
4) TERMOCAMERA: Temperature di cattura.
SICUREZZA
Prima di utilizzare il dispositivo, leggere attentamente la sezione "Sicurezza" del presente Manuale di istruzioni. Se non ci si attiene a queste istruzioni o non le si comprendono chiaramente, ne potrebbero conseguire morte, lesioni gravi e danni al dispositivo.
UTENTE
L'uso del dispositivo è consentito unicamente agli utenti addestrati qualificati nell'uso di dispositivi esplosivi in aree a rischio di esplosione e che hanno letto e compreso il presente Manuale di istruzioni.
NORME DI SICUREZZA PER LA PROTEZIONE DA ESPLOSIONI
L'uso del dispositivo presuppone l'osservanza da parte dell'utente delle comuni prescrizioni di sicurezza e la lettura del manuale d'uso, delle prescrizioni di sicurezza e del certificato al fine di evitare impieghi impropri dello stesso. Per l'uso all'interno di aree a rischio esplosione è inoltre necessario attenersi alle seguenti prescrizioni di sicurezza:
» Per garantire la copertura IP occorre assicurarsi che tutte le guarnizioni del dispositivo siano correttamente installate. Tra le due metà del dispositivo non deve esserci una fessura maggiore del previsto.
» Quando viene utilizzato in aree Ex, il dispositivo deve essere saldamente collegato all'interfaccia ISM.
» Il dispositivo non deve essere esposto ad acidi o basi aggressivi.
» Il dispositivo può essere posizionato solo nelle zone 1, 2, 21 o 22.
» È consentito utilizzare solo accessori autorizzati da i.safe MOBILE GmbH.
» Non aprire il dispositivo e non eseguire personalmente le riparazioni.
NORME DI SICUREZZA IMPORTANTI PER LA PROTEZIONE DA ESPLOSIONI PER IL NORD AMERICA
Condizioni di ammissione:
» Il connettore a 13 pin dell'IS-TC1A.1 può essere montato o smontato dall'interfaccia ISM solo al di fuori delle aree pericolose.
» Il dispositivo deve essere protetto da impatti con alta energia di impatto, da un'eccessiva emissione di luce UV e da processi di carica elettrostatica elevati.
» L'intervallo di temperatura ambiente consentito va da -20 °C a +55 °C.
» Non sono consentite riparazioni non autorizzate.
» L'apparecchio deve essere utilizzato in condizioni di inquinamento di grado 2 o superiore.
» Ai contatti di carica può essere collegato solo il caricabatterie designato.
» Non adatto a luoghi pericolosi se l'involucro è danneggiato.
L'uso improprio può causare morte o lesioni gravi.
» Utilizzare il dispositivo unicamente in aree a rischio di esplosione delle zone 1/21 e 2/22 o al di fuori delle aree a rischio di esplosione.
» Il dispositivo può essere collegato solo all'IS530.1 tramite l'interfaccia ISM al di fuori di aree potenzialmente esplosive!
» Prima di accedere alle aree a rischio di esplosione con il dispositivo,
• assicuratevi che il dispositivo sia saldamente fissato all'interfaccia ISM dell'IS530.1,
- accertarsi che non sia visibile alcuno spazio tra le due metà del dispositivo,
• assicurarsi che il dispositivo non sia danneggiato,
- accertarsi che le etichette sul dispositivo siano leggibili.
» Se si utilizza il dispositivo in un'area a rischio di esplosione, leggere e attenersi alle istruzioni nella sezione "Possibili errori dell'utente".
»Spegnere immediatamente il dispositivo e uscire senza indugio dall'area a rischio di esplosione se
- si verifica un malfunzionamento del dispositivo,
- l'involucro del dispositivo è stato danneggiato,
- il dispositivo è stato esposto a carichi eccessivi,
- le etichette sul dispositivo non sono più leggibili.
POSSIBILI ERRORI DELL'UTENTE
PERICOLO
L'uso improprio può causare morte o lesioni gravi. Seguire le istruzioni seguenti:
» Non modificare il dispositivo a livello strutturale.
» Non esporre il dispositivo ad alte temperature.
» Non esporre il dispositivo a forti radiazioni UV.
» Non esporre il dispositivo a processi con forti cariche elettriche.
» Non esporre il dispositivo ad acidi o basi aggressivi.
Quando si opera in aree a rischio di esplosione, prestare particolare attenzione a quanto segue:
» Non allentare le viti presenti sul dispositivo.
» Non aprire i coperchi delle interfacce.
» Non caricare l'IS530.1.
» Non aprire il dispositivo.
» Non danneggiare il dispositivo.
OGGETTO DELLA CONSEGNA
La confezione del dispositivo contiene i seguenti elementi:
L'uso improprio può causare morte o lesioni gravi. Il dispositivo può essere collegato solo all'IS530.1 tramite l'interfaccia ISM al di fuori di aree potenzialmente esplosive!


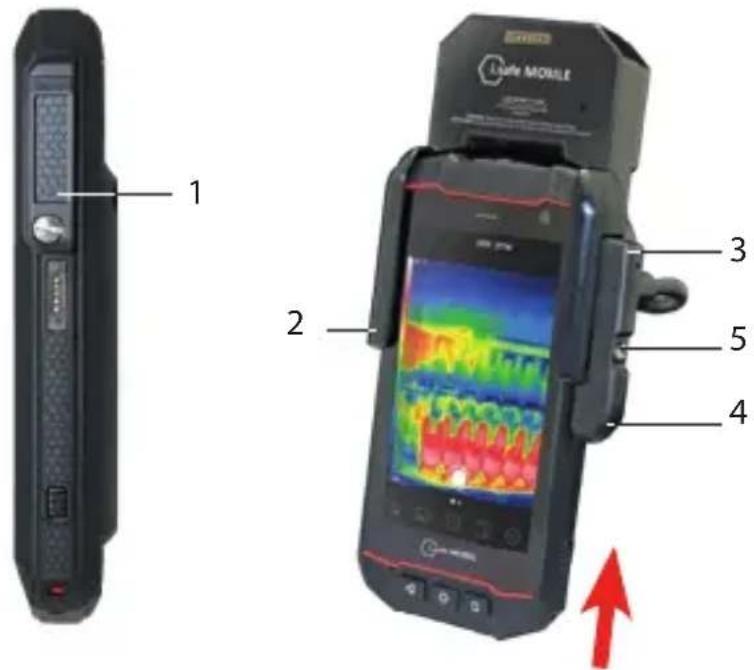

1 2 3 4 5 Life MOBILE» Svitare il coperchio dell'interfaccia ISM (1) sull'IS530.1.
» Spingere completamente l'IS530.1 nel supporto (2) del dispositivo.
» Collegare la spina all'interfaccia ISM (3) in alto.
» Fissare il connettore premendo l'estremità arrotondata (4).
» Stringere la vite (5).
» Verificare che il connettore sia collegato correttamente e saldamente all'interfaccia ISM.
Il dispositivo può ora essere utilizzato insieme all'IS530.1 collegato in aree potenzialmente esplosive.
> COMMISSIONING
AVVISO:
Le seguenti informazioni si applicano all'IS-TC1A.1 in combinazione con l'IS530.1.
» Scarica l'applicazione Seek Thermal da Google Playstore e installala.
» Aprire l'applicazione Seek Thermal sulla IS530.1 e lanciare l'applicazione.
CARICA IS530.1
Potete caricare l'IS530.1 tramite la porta di ricarica magnetica dell'IS-TC1A.1.
PERICOLO
L'esecuzione di una procedura errata nelle aree a rischio di esplosione presenta pericolo di morte o di lesioni gravi. Caricate l'IS530.1 unicamente al di fuori delle aree a rischio di esplosione. Non caricare l'IS530.1 in presenza di sostanze infiammabili.
AVVISO
Il caricamento errato può danneggiare il dispositivo. Durante la carica, tenere presente quanto segue:
» Seguite le istruzioni nella sezione „Ricarica“ del manuale operativo dell'IS530.1.
» Caricare l'IS530.1 unicamente utilizzando il cavo Magnetic Charger i.safe PROTECTOR 3.0 in dotazione (incluso nella confezione dell'IS530.1).
» Collegare il cavo Magnetic Charger i.safe PROTECTOR 3.0 alla porta di carica magnetica dell'IS-TC1A.1.
> POSSIBILI ERRORI DEL DISPOSITIVO
Per consultare informazioni su possibili problemi del dispositivo e su come correggerli, accedere -a www.isafe-mobile.com/en/support/service alla voce al menù FAQ (Domande frequenti).
Per ulteriori domande, contattare il servizio di riparazione i.safe MOBILE all'indirizzo www.isafe-mobile.com/en/support/service
MANUTENZIONE / RIPARAZIONE
Il dispositivo non presenta elementi riparabili dall'utente.
AVVERTENZA
Riparazioni errate presentano il rischio di esplosione o di incendio, che a loro volta possono causare morte o lesioni gravi. Non aprire il dispositivo e non eseguire personalmente le riparazioni.
» Contattare il servizio di riparazione i.safe MOBILE all'indirizzo www.isafe-mobile.com/en/support/service se il dispositivo non presenta un funzionamento normale, se deve essere riparato o se è necessario un componente sostitutivo.
SPEDIZIONE DI RITORNO
Contattare il servizio di riparazione i.safe MOBILE all'indirizzo www.isafe-mobile.com/en/support/service
PARTNER COMMERCIALI
Il nominativo dei partner commerciali specializzati responsabili per il vostro Paese è disponibile all'indirizzo www.isafe-mobile.com/en/contact
PULIZIA
AVVISO
Una pulizia errata può danneggiare il dispositivo. Durante la pulizia, tenere presente quanto segue:
» Non utilizzare agenti chimici per la pulizia.
» Pulire il dispositivo con un panno antistatico morbido e umido.
CONSERVAZIONE
AVVISO
Una conservazione errata può danneggiare il dispositivo. Conservare il dispositivo a temperatura ambiente tra +5 e +35 °C e a un'umidità compresa tra il 10 e il 60 %.
>SMALTIMENTO
AVVISO
L'errato smaltimento di prodotti elettronici, batterie e materiale di imballaggio rappresenta un rischio per l'ambiente. Nella gestione dello smaltimento, tenere presente quanto segue:
» NON smaltire le batterie insieme ai rifiuti domestici.
» Conferire sempre i prodotti elettronici, le batterie e i materiali di imballaggio ai punti di raccolta preposti. In tal modo si contribuisce a impedire lo smaltimento incontrollato dei rifiuti e si promuove il riciclaggio dei materiali.
È possibile ottenere ulteriori informazioni dalle aziende regionali di smaltimento dei rifiuti, dall'autorità nazionale o dall'i.safe MOBILE Service Centre del proprio paese o della propria regione all'indirizzo www.isafe-mobile.com/en/support/service
MARCHI
i.safe MOBILE e il logo i.safe MOBILE sono marchi di i.safe MOBILE GmbH.
Tutti gli altri marchi e copyright sono di proprietà dei rispettivi detentori.
