IS-TC1A.1 - Caméra thermique i.safe Mobile - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Caméra thermique i.safe Mobile IS-TC1A.1 avec résolution thermique de 160 x 120 pixels, plage de température de -20°C à 400°C, et sensibilité thermique de <0.1°C.
Utilisation	Conçue pour les applications industrielles, la maintenance préventive, et les inspections thermiques dans divers environnements.
Maintenance et Réparation	Recommandation de nettoyage régulier de l'objectif avec un chiffon doux et sec. Vérification périodique des mises à jour logicielles.
Sécurité	Utiliser l'appareil conformément aux instructions du fabricant. Éviter l'exposition à des températures extrêmes et à l'humidité excessive.
Informations Générales	Appareil léger et portable, compatible avec des applications mobiles pour l'analyse des données thermiques. Garantie de 2 ans.

FOIRE AUX QUESTIONS - IS-TC1A.1 i.safe Mobile

Comment allumer la caméra thermique i.safe Mobile IS-TC1A.1 ?

Pour allumer la caméra, appuyez longuement sur le bouton d'alimentation situé sur le côté de l'appareil jusqu'à ce que le voyant s'allume.

Que faire si la caméra ne s'allume pas ?

Vérifiez que la batterie est correctement chargée et insérée. Si la batterie est faible, rechargez-la avant d'essayer de nouveau.

Comment changer l'objectif de la caméra thermique ?

Dévissez l'objectif actuel dans le sens antihoraire et remplacez-le par le nouvel objectif en le vissant dans le sens horaire jusqu'à ce qu'il soit bien fixé.

Pourquoi l'image thermique est-elle floue ?

Une image floue peut être causée par une mise au point incorrecte. Ajustez la mise au point manuellement ou vérifiez la propreté de l'objectif.

Comment transférer des images de la caméra vers un ordinateur ?

Connectez la caméra à l'ordinateur à l'aide du câble USB fourni, puis ouvrez le dossier de la caméra pour copier les images sur votre disque dur.

Comment réinitialiser la caméra aux paramètres d'usine ?

Accédez au menu des paramètres, sélectionnez 'Réinitialiser' et confirmez pour restaurer les paramètres d'usine.

Que faire si l'écran de la caméra est noir ?

Vérifiez que l'appareil est allumé et que la batterie est chargée. Si le problème persiste, essayez de redémarrer la caméra.

Comment mettre à jour le logiciel de la caméra ?

Téléchargez la dernière version du logiciel depuis le site officiel, puis suivez les instructions fournies pour effectuer la mise à jour.

La caméra ne détecte pas la chaleur, que faire ?

Assurez-vous que l'appareil est en mode thermique et non en mode photo. Vérifiez également que l'objectif est propre et dégagé.

Où puis-je trouver le manuel d'utilisation de la caméra ?

Le manuel d'utilisation est disponible en téléchargement sur le site web officiel d'i.safe Mobile dans la section 'Support' ou 'Téléchargements'.

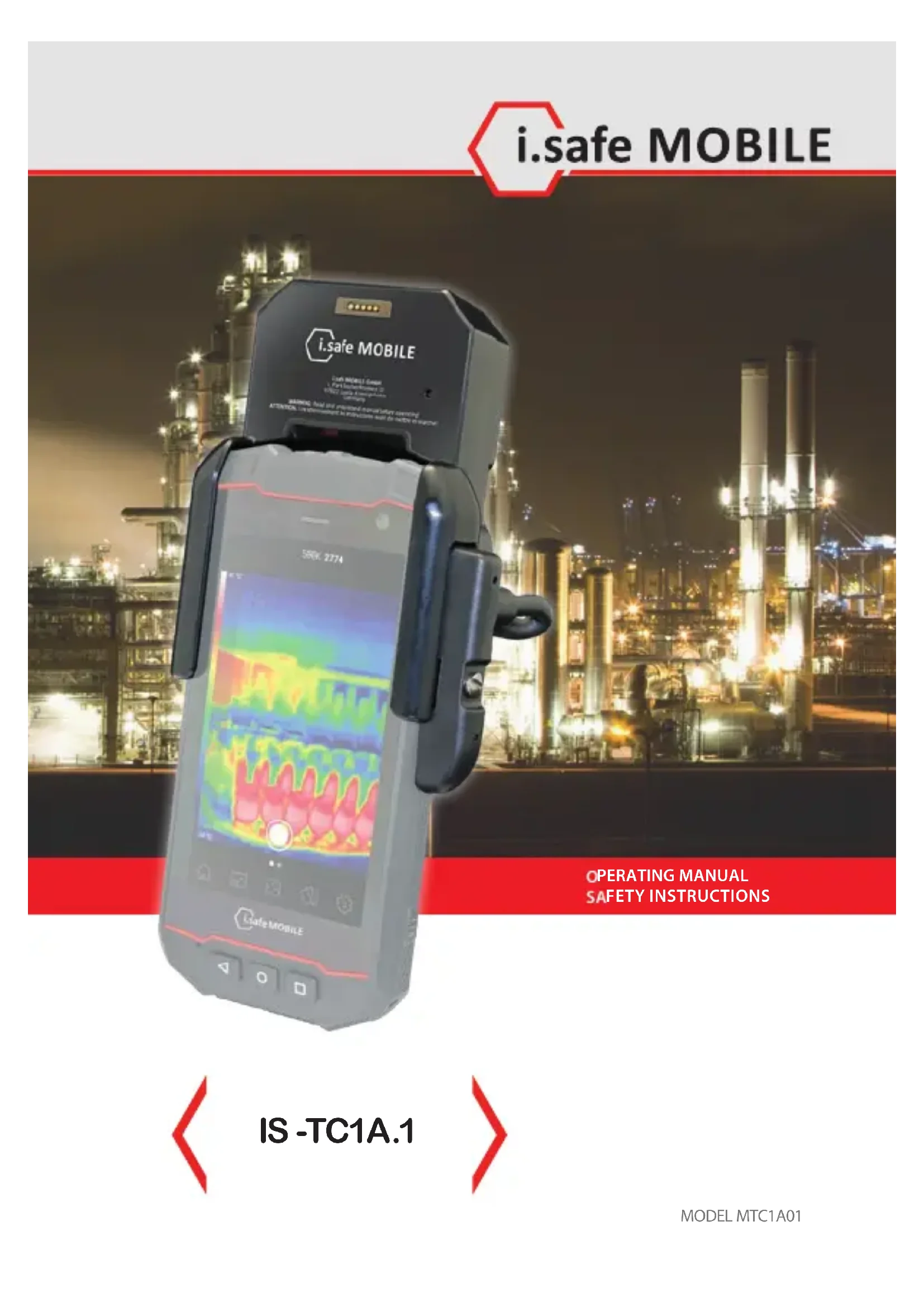

MODE D'EMPLOI IS-TC1A.1 i.safe Mobile

AFIN DE GARANTIR VOTRE SÉCURITÉ, LISEZ LE MODE D’EMPLOI Le présent Mode d’emploi fait partie intégrante de l’appareil IS-TC1A.1 (modèle MTC1A01). Le Mode d’emploi contient des informations importantes en vue d’une utilisation en toute sécurité de l’appareil. Avant l’utilisation de l’appareil, lisez attentivement le présent Mode d’emploi et observez en particulier la section «Sécurité» et les mentions d’avertissement accompagnées d’un symbole d’avertissement. Conservez toujours le présent Mode d’emploi à portée de main an de pouvoir le consulter en cas de besoin. La version actuelle du Mode d’emploi est disponible à l’adresse www.isafe-mobile.com/fr/support/telechargements Observez toutes les instructions sur l’appareil et sur l’emballage. Observez les consignes de sécurité locales.36 UTILISATION CONFORME L‘IS-TC1A.1 est une caméra thermique robuste à sécurité intrinsèque destinée à être utilisée dans les zones à risque d‘explosion des zones 1/21 et 2/22, conformément à la directive 2014/34/EU, SI 2016 No. 1107, 1999/92/EC et à la norme IECEx. En combinaison avec l‘IS530.1, l‘IS-TC1A.1 peut enregistrer et acher les températures. Employez uniquement l’appareil de la manière décrite dans le présent Mode d’emploi. Toute autre utilisation est réputée non conforme et peut provoquer la mort, de graves blessures et des détériorations sur l’appareil. Le fabricant i.safe MOBILE GmbH décline toute responsabilité pour les dommages, qui résultent d’une utilisation non conforme. La garantie expire en cas d’utilisation non conforme. GARANTIE Les conditions de la garantie sont disponibles à l’adresse www.isafe-mobile.com/fr/support/service

DÉCLARATION DE CONFORMITÉ UE/UK

Vous trouverez la déclaration de conformité UE/UK à la n du présent Mode d’emploi ou à l’adresse www.isafe-mobile.com/fr/support/telechargements MARQUAGES EX ATEX: II 2G Ex ib IIC T4 Gb II 2D Ex ib IIIC T135°C Db Attestation d’examen de fabrication EU:

1 TITULAIRE: Support pour IS530.1 2 PLUG: onnectez l‘IS530.1 3 PORT DE CHARGE MAGNÉTIQUE: Prise pour le Câble de chargement USB-mag- nétique i.safe PROTECTOR3.0 (inclus dans l‘emballage du IS530.1) pour charger le IS530.1. Voir également paragraphe «Recharge». 4 CAMÉRA THERMIQUE: Saisie des températures. SÉCURITÉ Avant l’utilisation de l’appareil, lisez attentivement le paragraphe «Sécurité» dans le présent Mode d’emploi. Si vous ne respectez pas les Instructions de sécurité ou que vous ne les avez pas comprises, cela peut provoquer la mort ou de graves blessures et endommager l’appareil. UTILISATEURS L’utilisation de cet appareil est strictement réservée aux utilisateurs dûment qualiés pour l’utilisation d’appareils antidéagrants dans les zones à risque d’explosion ayant lu et compris le présent Mode d’emploi.

RÈGLES DE SÉCURITÉ ATEX

An d’exclure toute erreur de manipulation de cet appareil, son utilisation implique que l’utilisateur observe les consignes de sécurité habituelles et qu’il ait lu et compris le manuel d’utilisation, les consignes de sécurité et le certicat. En cas d’utilisation en atmosphères explosibles, observer en plus les consignes de sécurité suivantes: An de garantir la protection IP, il incombe de s’assurer que tous les joints sont correcte- ment installés sur l’appareil. Il ne doit pas y avoir de grande fente entre les deux moitiés de l’appareil. Lorsqu‘il est utilisé dans des zones Ex, l‘appareil doit être solidement xé à l‘interface ISM.38 Il est interdit d’exposer l’appareil à des acides ou bases agressives. L‘appareil ne peut être placé que dans les zones 1, 2, 21 ou 22. Uniquement employer les accessoires agréés par l’entreprise i.safe MOBILE GmbH. N’ouvrez pas l’appareil et n’eectuez pas non plus vous-même des réparations. RÈGLES DE SÉCURITÉ EN ZONE EX POUR L‘AMÉRIQUE DU NORD Conditions d‘acceptabilité : Le connecteur à 13 broches de l‘IS-TC1A.1 ne peut être assemblé ou désassemblé de l‘interfa- ce ISM qu‘en dehors des zones dangereuses. L‘appareil doit être protégé contre les chocs à haute énergie d‘impact, contre l‘émission exces- sive de lumière UV et contre les processus de charge électrostatique élevée. La plage de température ambiante admissible est comprise entre -20 °C à +55 °C. Toute réparation non autorisée est interdite. L‘appareil est destiné à être utilisé en cas de pollution de degré 2 ou supérieur. Seul le chargeur désigné peut être connecté aux contacts de charge. Ne convient pas aux emplacements dangereux lorsque le boîtier est endommagé.

UTILISATION EN ZONES À RISQUE D’EXPLOSION

DANGER En cas d’utilisation incorrecte, il y a danger de mort et de graves blessures! Employez uniquement l’appareil en zones à risque d’explosion des zones1/21 et2/22 ou à l’extérieur de zones à risque d’explosion. L‘appareil ne doit être connecté à l‘IS530.1 via l‘interface ISM qu‘en dehors des zones potenti- ellement explosives! Avant de pénétrer avec l’appareil dans une zone à risque d’explosion:

• assurez-vous que l‘appareil est solidement xé à l‘interface ISM de l‘IS530.1,

• assurez-vous qu’aucune fente n’est visible entre les deux moitiés de l’appareil,

• assurez-vous que l’appareil n’est pas endommagé,

• assurez-vous que toutes les inscriptions sont bien lisibles sur l’appareil. En cas d’utilisation de l’appareil dans une zone à risque d’explosion, lisez et respectez les instructions dans le paragraphe «Erreurs potentielles de l’utilisateur». Éteignez immédiatement l’appareil et quittez la zone à risque d’explosion dans les plus brefs délais lorsque:

• des dysfonctionnements surviennent sur l’appareil,

• le boîtier de l’appareil est endommagé,

• l’appareil a été exposé à des charges excessives,

• les inscriptions sur l’appareil ne sont plus lisibles.

ERREURS POTENTIELLES DE L’UTILISATEUR

DANGER En cas d’utilisation non conforme, il y a danger de mort et de graves blessures! Observez les instructions suivantes: Ne modiez pas la construction de l’appareil.FR 39 N’exposez pas l’appareil à de hautes températures. N’exposez pas l’appareil à un fort rayonnement ultraviolet. N’exposez pas l’appareil à des processus à haute charge électrique. N’exposez pas l’appareil à des acides ou bases agressifs. À l’intérieur de zones à risque d’explosion, observez les points suivants: Ne desserrez pas les vis de l’appareil. N’ouvrez aucun cache des interfaces. Ne rechargez pas l’IS530.1. N’ouvrez pas l’appareil. N’endommagez pas l’appareil.

ÉTENDUE DE LA LIVRAISON

L’emballage de votre appareil contient les éléments suivants: 1 x IS-TC1A.1 1 x Operating Manual Safety Instructions 1 x Tournevis INSTALLATION DANGER En cas d’utilisation incorrecte, il y a danger de mort et de graves blessures! L‘appareil ne doit être connecté à l‘IS530.1 via l‘interface ISM qu‘en dehors des zones potentiellement explosives!

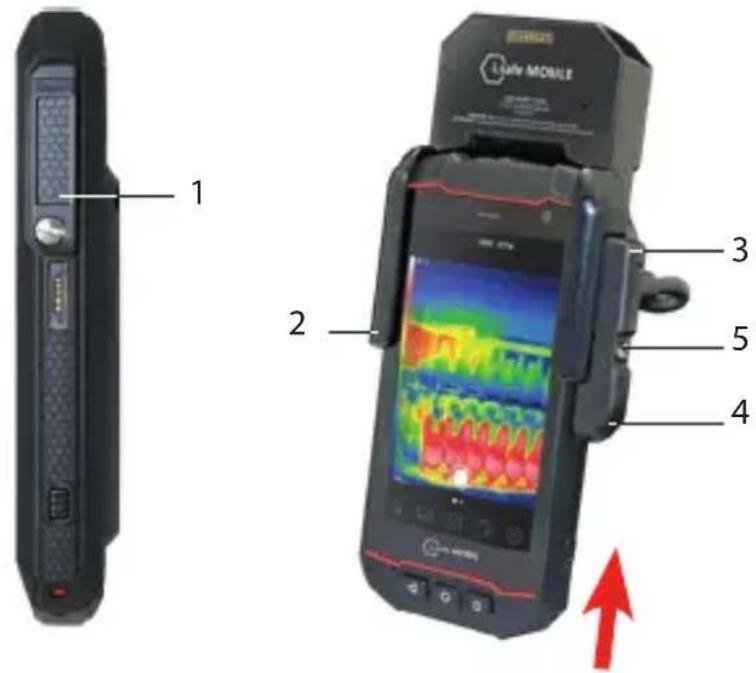

Dévissez le couvercle de l‘interface ISM (1) sur l‘IS530.1. Poussez complètement l‘IS530.1 dans le support (2) de l‘appareil. Fixez la che à l‘interface ISM (3) en haut.40 Fixez le bouchon en appuyant sur l‘extrémité arrondie (4). Serrez la vis (5). Vériez si le connecteur est correctement et fermement connecté à l‘interface ISM. L‘appareil peut désormais être utilisé avec l‘IS530.1 connecté dans des zones potentiellement explosives.

REMARQUE : Les informations suivantes s‘appliquent à l‘IS-TC1A.1 en combinaison avec l‘IS530.1. Téléchargez l‘application Seek Thermal depuis Google Playstore et installez-la. Ouvrez l‘application Seek Thermal sur l‘IS530.1 et vous pouvez commencer immédiatement. R E C HA R G E L´IS530.1 Vous pouvez charger l‘IS530.1 via le port de charge magnétique de l‘IS-TC1A.1. DANGER En cas d’utilisation incorrecte dans les zones à risque d’explosion, il y a danger de mort et de graves blessures! Rechargez uniquement l’IS530.1 à l’extérieur des zones à risque d’explosi- on. Ne rechargez pas l’IS530.1 à proximité de substances inammables. AVIS Si vous ne respectez pas la procédure décrite en vue de la recharge, vous risquez d’endom- mager l’appareil. Pendant la recharge, observez les points suivants: Suivez les instructions de la section «Recharge» du manuel d‘utilisation de l‘IS530.1. Rechargez uniquement l’IS530.1 du Câble de chargement USB-magnétique i.safe PROTEC- TOR3.0 fourni (inclus dans l‘emballage du IS530.1). Raccordez le Câble de chargement USB-magnétique i.safe PROTECTOR3.0 au port de chargement magnétique de l‘IS-TC1A.1.

ÉVENTUELS PROBLÈMES DE L’APPAREIL

Des informations à propos d’éventuelles problèmes de l’appareil et des solutions inhérentes sont disponibles à l’adresse www.isafe-mobile.com/fr/support/service sous «FAQ». Si vous avez encore des questions, adressez-vous au service de réparation de l’entreprise i.safe MOBILE à l’adresse www.isafe-mobile.com/fr/support/service

MAINTENANCE / RÉPARATION

L’appareil ne contient aucune pièce réparable par l’utilisateur. AVERTISSEMENT En cas de réparation incorrecte, il y a danger d’explosion ou d’incendie et de mort ou de graves blessures consécutives! N’ouvrez pas l’appareil et n’eectuez pas non plus vous-même des réparations.FR 41 Si l’appareil ne fonctionne pas de la manière habituelle, que l’appareil doit être réparé ou si vous souhaitez commander une pièce de rechange, adressez-vous au service de réparation de l’entreprise i.safe MOBILE à l’adresse www.isafe-mobile.com/fr/support/service RETOURS Adressez-vous au service de réparation de l’entreprise i.safe MOBILE à l’adresse www.isafe-mobile.com/fr/support/service

PARTENAIRE DE DISTRIBUTION

Vous trouverez les coordonnées de votre contact commercial à l’adresse www.isafe-mobile.com/fr/contact NETTOYAGE AVIS Un nettoyage incorrect peut endommager l’appareil. Pendant le nettoyage, observez les points suivants: N’utilisez pas de produits chimiques pour le nettoyage. Nettoyez l‘appareil avec un chion antistatique doux humidié. STOCKAGE AVIS Un stockage incorrect peut endommager l’appareil. Stockez l’appareil en présence de températures ambiantes comprises entre +5°C et +35°C (41°F et +95°F) et une humidité de l’air comprise entre 10% et 60%. RECYCLAGE AVIS Une mise au rebut non conforme des produits électroniques, des batteries et du matériel d’emballage engendre des dangers pour l’environnement. Pendant la mise au rebut, observez les points suivants: NE jetez PAS les batteries avec les ordures ménagères. Mettez systématiquement au rebut les produits électroniques, les batteries et le matériel d’emballage dans les points de collecte dédiés. De cette manière, il est possible d’éviter une élimination incontrôlée des déchets et de favoriser le recyclage des ressources. De plus amples informations sont disponibles auprès des entreprises régionales de traitement des déchets, des autorités publiques ou du centre S.A.V. i.safe MOBILE compétent pour votre pays ou région dont les coordonnées sont disponibles à l’adresse www.isafe-mobile.com/fr/support/service
