INSTRUKCJA OBSŁUGI IS-TC1A.1 i.safe Mobile
>PRZECZYTAĆ I ZROZUMIEĆ INSTRUKCJĘ.
CHRONIĆ SWOJE ŻYCIE I PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI.
Niniejsza instrukcja obsługi stanowi część urządzenia IS-TC1A.1 (model MTC1A01). Instrukcja obsługi podaje ważne informacje dotyczące bezpiecznego użytkowania urządzenia.
» Przed rozpoczęciem użytkowania urządzenia należy uważnie przeczytać niniejszą Instrukcję obsługi, zwracając szczególnie uwagę na część „Bezpieczeństwo” i ostrzeżenia oznaczone symbolem ostrzegawczym.
» Zapewnić dostęp do niniejszej Instrukcji obsługi zawsze, kiedy będzie to potrzebne. Aktualną wersję Instrukcji obsługi można znaleźć na stronie www.isafe-mobile.com/en/support/downloads
»Przestrzegać wszystkich instrukcji podanych na urządzeniu i opakowaniu.
» Przestrzegać lokalnych przepisów bezpieczeństwa.
ZASTOSOWANIE
IS-TC1A.1 jest iskrobezpieczną, wytrzymała kamerą termowizyjną do użytku w strefach zagrożonych wybuchem Strefy 1/21 i 2/22, zgodnie z dyrektywą 2014/34/EU, SI 2016 No. 1107, 1999/92/EC i IECEx. W połączeniu z IS530.1, IS-TC1A.1 może rejestrować i wyświetlać temperatury.
Z urządzenia należy korzystać wyłącznie w sposób opisany w niniejszej Instrukcji obsługi. Każdy inny sposób korzystania zostanie uznany za nieprawidłowy i może doprowadzić do śmierci, poważnych obrażeń ciała i uszkodzenia urządzenia.
Producent, firma i.safe MOBILE GmbH, nie ponosi żadnej odpowiedzialności za jakie kolwiek szkody spowodowane nieprawidłowym użytkowaniem. Nieprawidłowe użytkowanie powo- duje wygaśnięcie gwarancji.
GWARANCJE
Warunki gwarancji można znaleźć na stronie www.isafe-mobile.com/en/support/service
DEKLARACJA ZGODNOŚCI UE/UK
Deklarację zgodności UE/UK można znaleźć na końcu niniejszej Instrukcji obsługi lub na stronie www.isafe-mobile.com/en/support/downloads
OZNAKOWANIE EX
) ATEX:
II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T135°C Db
Certyfikat badania typu CE:
EPS 21 ATEX 1 197 X
Oznaczenie CE: 2004
> IECEx:
Ex ib IIC T4 Gb
Ex ib IIIC T135°C Db
Certyfikat IECEx: IECEx EPS 21.0060X
UKEX:
④ II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T135°C Db
Certyfikat badania typu UK:
CSAE 22UKEX1059X
Oznaczenie UKCA: 2503
> Ameryka północna:
Certyfikat zgodności z:
CSA STD CSA C22.2#60079-0, CSA STD CSA C22.2#60079-11, CSA STD CSA C22.2#62368-1

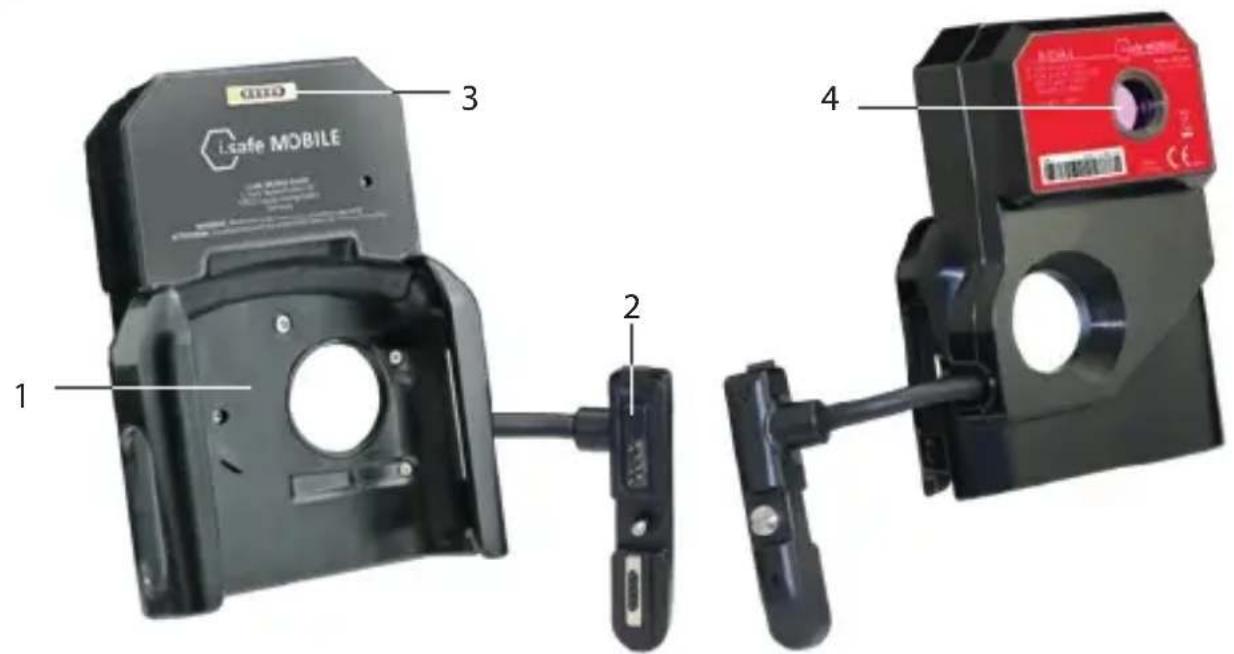

>OPIS OGÓLNY
1) WSPORNIK: Wspornik do IS530.1
2) WTYCZKA: podłącz IS530.1
3) MAGNETYCZNE ZŁĄCZE ŁADOWANIA: Złącze przewodu ładowania magnetycznego i.safe PROTECTOR 3.0 (w zestawie z IS530.1) do ładowania IS530.1. Patrz również rozdział „Ładowanie”.
4) KAMERĄ TERMOWIZYJNA: Temperatury przechwytywania.
BEZPIECZEŃSTWO
Przed rozpoczęciem użytkowania urządzenia uważnie przeczytać rozdział „Bezpieczeństwo” niniejszej Instrukcji obsługi. Brak przestrzegania tych instrukcji lub brak ich zrozumienia może doprowadzić do śmierci, poważnych obrażeń ciała i uszkodzenia urządzenia.
UŻYTKOWNIK
Z urządzenia mogą korzystać wyłącznie użytkownicy przeszkoleni, wykwalifikowani do obsługi urządzeń Ex w strefach zagrożonych wybuchem, którzy przeczytali i zrozumieli niniejszą Instrukcję obsługi.
PRZEPISY BEZPIECZEŃSTWA PRZECIWWYBUCHOWEGO
Użytkowanie urządzenia wymaga od użytkownika przestrzegania typowych przepisów bezpieczeństwa oraz zapoznania się z instrukcją obsługi, przepisami bezpieczeństwa i certyfikatem, aby wykluczyć nieprawidłową obsługę urządzenia. W przypadku stosowania w obszarach zagrożonych wybuchem należy przestrzegać dodatkowo następujących przepisów bezpieczeństwa:
» Aby zagwarantować ochronę IP, należy upewnić się, czy wszystkie uszczelki urządzenia zostały na nim prawidłowo zamontowane. Między obiema połówkami urządzenia nie może być widoczna większa szczelina.
» W przypadku stosowania w obszarach zagrożonych wybuchem urządzenie musi być bezpiecznie przymocowane do interfeisu ISM.
» Urządzenie nie może być wystawiane na działanie żrących kwasów ani zasad.
» Urządzenie może być umieszczone tylko w strefach 1, 2, 21 lub 22.
» Używać tylko akcesoriów dozwolonych przez i.safe MOBILE GmbH.
» Nie otwierać urządzenia i nie wykonywać żadnych napraw samodzielnie.
PRZEPISY BEZPIECZEŃSTWA PRZECIWWYBUCHOWEGO DLA AMERYKI PÓŁNOCNEJ
Warunki przyjęcia:
»13-pinowe złącze IS-TC1A.1 może być montowane lub demontowane z interfejsu ISM tylko poza strefami niebezpiecznymi.
» Urządzenie musi być chroniony przed uderzeniami o dużej energii, przed nadmierna emisją promieniowania UV oraz przed procesami silnego naładowania elektrostatycznego.
» Dopuszczalny zakres temperatur otoczenia wynosi od -20 °C do +55 °C.
» Nieautoryzowane naprawy sa niedozwolone.
» Aparat jest przeznaczony do użytku w warunkach zanieczyszczenia 2 stopnia lub wyższego.
» Do styków ładujących można podłaczyć tylko przeznaczona do tego celu ładowarke.
» Nie nadaie sie do miejsc niebezpiecznych, gdy obudowa jest uszkodzona.
UŻYTKOWANIE W STREFACH ZAGROŻONYCH WYBUCHEM
NIEBEZPIECZEŃSTWO
Nieprawidłowe użytkowanie może spowodować śmierć lub poważne obrażenia ciała!
» Urządzenia należy używać wyłącznie w obszarach zagrożonych wybuchem stref 1/21 i 2/22 lub poza obszarami zagrożonymi wybuchem.
» Urządzenie może być podłączone do IS530.1 przez interfejs ISM tylko poza strefami zagrożonymi wybuchem!
» Przed wejściem z urządzeniem do obszaru zagrożonego wybuchem
- upewnij się, że urządzenie jest pewnie przymocowane do interfejsu ISM urządzenia IS530.1.
- upewnić się, że między połówkami urządzenia nie ma odstepu,
- upewnić sie, że urządzenie nie jest uszkodzone,
- upewnić sie, że wszystkie etykiety na urządzeniu sa czytelne.
» W przypadku używania urządzenia w obszarze zagrożonym wybuchem przeczytać instrukcje w rozdziale „Ewentualne błędy użytkownika” i postępować zgodnie z nimi.
» W następujących przypadkach natychmiast wyłącać urządzenie i bezzwłocznie opuszczać obszar zagrożony wybuchem:
- nieprawidłowe działanie urządzenia,
- obudowa urządzenia uległa uszkodzeniu,
- urządzenie zostało poddane nadmiernym obciążeniom,
- etykiety na urządzeniu nie są czytelne.
>EWENTUALNE BŁĘDY UŻYTKOWNIKA
NIEBEZPIECZEŃSTWO
Nieprawidłowe użytkowanie może spowodować śmierć lub poważne obrażenia ciała! Postępować zgodnie z poniższymi instrukcjami:
» Nie modyfikować struktury urządzenia.
» Nie narażać urządzenia na działanie wysokich temperatur.
» Nie narażać urządzenia na działanie silnego promieniowania UV.
» Unikać środowiska, gdzie występują wyładowania elektryczne.
» Nie narażać urządzenia na działanie agresywnych kwasów ani zasad.
W przypadku pracy w obszarach zagrożonych wybuchem należy przestrzegać następujących zaleceń.
» Nie luzować śrub urządzenia.
» Nie otwierać pokryw żadnych interfejsów.
» Nie należy ładować urządzenia IS530.1.
» Nie otwierać urządzenia.
» Nie uszkodzić urządzenia.
ZAKRES DOSTAWY
Opakowanie z urządzeniem zawiera następujące elementy:
1 x IS-TC1A.1
1 x Operating Manual Safety Instructions
1 x Wkrętak
>INSTALACJA
NIEBEZPIECZEŃSTWO
Nieprawidłowe użytkowanie może spowodować śmierć lub poważne obrażenia ciała!
Urządzenie może być podłączone do IS530.1 przez interfejs ISM tylko poza strefami zagrożonymi wybuchem!

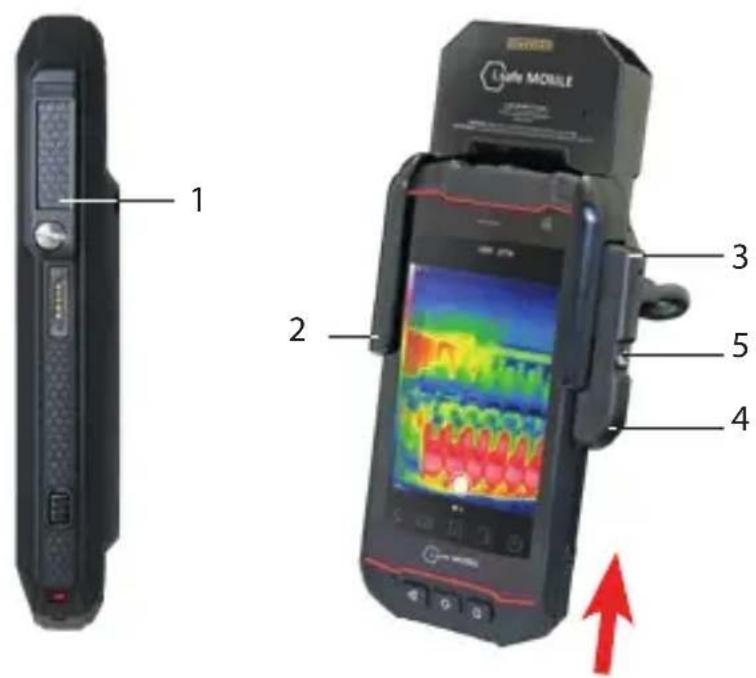

» Odkręć pokrywę interfejsu ISM (1) na IS530.1.
» Wsuń IS530.1 całkowicie w uchwyt (2) urządzenia.
» Podłącz wtyczkę do interfejsu ISM (3) u góry.
» Zamocuj złącze, naciskając zaokrąglony koniec (4).
» Dokręcić śrubę (5).
» Sprawdź, czy złącze jest prawidłowo i mocno przymocowane do interfejsu ISM.
Urządzenie może być teraz używane razem z podłączonym IS530.1 w obszarach zagrożonych wybuchem.
> COMMISSIONING
UWAGA:
Poniższe informacje dotyczą modelu IS-TC1A.1 w połączeniu z modelem IS530.1.
»Pobierz aplikację Seek Thermal z Google Playstore i zainstaluj ją.
»Otwórz aplikację Seek Thermal na urządzeniu IS530.1 i uruchom ją.
IS530.1 LADOWANIE
Urządzenie IS530.1 można ładować za pośrednictwem portu ładowarki magnetycznej w urządzeniu IS-TC1A.1.
NIEBEZPIECZEŃSTWO
Nieprawidłowe wykonanie procedury w obszarach zagrożonych wybuchem stwarza ryzyko śmierci lub poważnych obrażeń ciała! Urządzenie IS530.1 należy ładować wyłącznie poza obszarami zagrożonymi wybuchem. Nie należy ładować urządzenia IS530.1 w pobliżu substancji łatwopalnych.
UWAGA
Nieprawidłowe ładowanie może spowodować uszkodzenie urządzenia. Podczas ładowania przestrzegać następujących zaleceń:
» Należy postępować zgodnie z instrukcjami zawartymi w rozdziale „Ładowanie” w instrukcji obsługi IS530.1.
» Urządzenie IS530.1 należy ładować wyłącznie za pomocą magnetycznego i.safe PROTECTOR 3.0 dostarczonego w ramach zestawu (w zestawie z IS530.1).
» Podłączyć przewód do ładowania magnetycznego i.safe PROTECTOR 3.0 do portu ładowania magnetycznego w urządzeniu IS-TC1A.1.
>MOŻLIWE PROBLEMY Z URZĄDZENIEM
Informacje na temat możliwych problemów z urządzeniem i sposobów ich rozwiązywania można znaleźć na stronie www.isafe-mobile.com/en/support/service w pozycji „FAQ”. W przypadku jakichkolwiek pytań dodatkowych, prosimy o kontakt z serwisem i.safe MOBILE na stronie www.isafe-mobile.com/en/support/service
KONSERWACJA / NAPRAWA
Urządzenie nie posiada żadnych części do obsługi przez użytkownika.
OSTRZEŻENIE
Nieprawidłowe naprawy stwarzają ryzyko wybuchu lub pożaru, które mogą spowodować śmierć lub poważne obrażenia ciała! Nie otwierać urządzenia i nie wykonywać żadnych napraw samodzielnie.
»Jeżeli urządzenie nie działa prawidłowo, wymaga naprawy lub wymagane są części zamienne, skontaktować się z serwisem i.safe MOBILE www.isafe-mobile.com/en/support/service
WYSYŁKA ZWROTNA
Skontaktować się z serwisem i.safe MOBILE www.isafe-mobile.com/en/support/service
PARTNER DETALICZNY
Partnerów sprzedaży detalicznej dla danego kraju można znaleźć na stronie www.isafe-mobile.com/en/contact
> CZYSZCZENIE
UWAGA
Nieprawidłowe czyszczenie może spowodować uszkodzenie urządzenia. Podczas czyszczenia przestrzegać następujących zaleceń:
» Do czyszczenia nie stosować środków chemicznych.
» Wyczyść urządzenie miękką, zwilżoną ściereczką antystatyczną.
>PRZECHOWYWANIE
UWAGA
Nieprawidłowe przechowywanie może spowodować uszkodzenie urządzenia. Przechowywać urządzenie w temperaturze otoczenia od +5 °C do +35 °C i wilgotności od 10 % do 60 %.
RECYKLING
UWAGA
Nieprawidłowa utylizacja urządzeń elektronicznych, baterii i materiałów opakowaniowych stwarza ryzyko dla środowiska. Podczas utylizacji elementów przestrzegać następujących zaleceń:
» NIE wyrzucać baterii razem z odpadami z gospodarstwa domowego.
» Zawsze oddawać urządzenia elektroniczne, baterie i materiały opakowaniowe do odpowiednich punktów zbiórki. W ten sposób można zapobiec niekontrolowanemu pozbywaniu się odpadów i promować recykling materiałów.
Dodatkowe informacje na temat regionalnych firm gospodarki odpadami, władz państwowych lub ośrodka serwisowego i.safe MOBILE dla danego kraju lub regionu można znaleźć na stronie www.isafe-mobile.com/en/support/service
ZNAKI HANDLOWE
i.safe MOBILE i i.safe MOBILE Logo są markami i.safe MOBILE GmbH.
Wszystkie inne marki i prawa autorskie są własnością ich poszczególnych właścicieli.
