INSTRUKCJA OBSŁUGI IS-TH1ER.2 i.safe Mobile

>PRZECZYTAĆ I ZROZUMIEĆ INSTRUKCJĘ.

CHRONIĆ SWOJE ŻYCIE I PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI.

Niniejsza instrukcja obsługi stanowi część urządzenia IS-TH1xx.2 (model MTHA10 / MTHA11). Instrukcja obsługi podaje ważne informacje dotyczące bezpiecznego użytkowania urządzenia.

» Przed rozpoczęciem użytkowania urządzenia należy uważnie przeczytać niniejszą Instrukcję obsługi, zwracając szczególnie uwagę na część „Bezpieczeństwo” i ostrzeżenia oznaczone symbolem ostrzegawczym.
» Zapewnić dostęp do niniejszej Instrukcji obsługi zawsze, kiedy będzie to potrzebne. Aktualną wersję Instrukcji obsługi można znaleźć na stronie www.isafe-mobile.com/en/support/downloads
»Przestrzegać wszystkich instrukcji podanych na urządzeniu i opakowaniu.
» Przestrzegać lokalnych przepisów bezpieczeństwa.

ZASTOSOWANIE

Urządzenie IS-TH1xx.2 służy do skanowania kodów kreskowych. Urządzenie IS-TH1xx.2 nadaje się do użytku przemysłowego w strefach zagrożenia wybuchem 2/22 w rozumieniu dyrektywy 2014/34/EU, SI 2016 No. 1107, 1999/92/EC i systemu IECEx.

Z urządzenia należy korzystać wyłącznie w sposób opisany w niniejszej Instrukcji obsługi. Każdy inny sposób korzystania zostanie uznany za nieprawidłowy i może doprowadzić do śmierci, poważnych obrażeń ciała i uszkodzenia urządzenia.

Producent, firma i.safe MOBILE GmbH, nie ponosi żadnej odpowiedzialności za jakiekolwiek szkody spowodowane nieprawidłowym użytkowaniem. Nieprawidłowe użytkowanie powo- duje wygaśnięcie gwarancji.

GWARANCJE

Warunki gwarancji można znaleźć na stronie www.isafe-mobile.com/en/support/service

DEKLARACJA ZGODNOŚCI UE/UK

Deklarację zgodności UE/UK można znaleźć na końcu niniejszej Instrukcji obsługi lub na stronie www.isafe-mobile.com/en/support/downloads

OZNAKOWANIE EX

> ATEX:

Ex II 3G Ex ic op is IIC T4 Gc
⑥ II 3D Ex ic op is IIIC T135°C Dc

Certyfikat badania typu CE:

EPS 21 ATEX 1 082 X

Oznaczenie CE: €

>IECEx:

Ex ic op is IIC T4 Gc

Certyfikat badania typu UK:

CML 21UKEX21327X

Oznaczenie UKCA: UK

> Ameryka północna:

Certyfikat zgodności z:

CSA STD CSA C22.2#60079-0, CSA STD CSA C22.2#60079-11, CSA STD CSA C22.2#62368-1

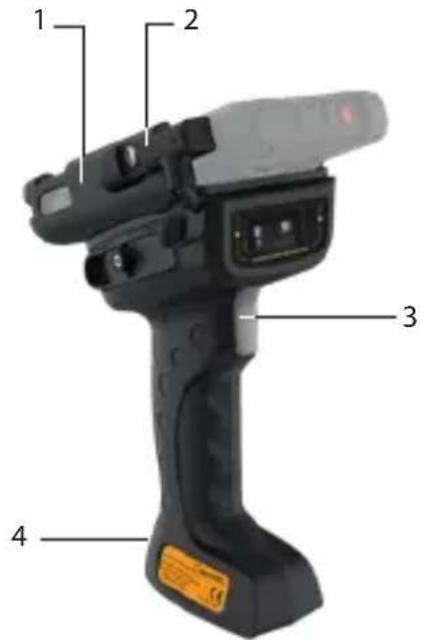

OPIS OGÓLNY

1 2 3 4

1> WSPORNIK: Wspornik do IS530.2
2> WTYCZKA: podłącz IS530.2
3> PRZYCISK SKANERA: Skanowanie kodów kreskowych
4> OKO: Oczko do smyczy IS-TH

KONCEPCJA NAZWY

Dwa „xx” w IS-TH1xx.2 to symbole zastępcze. Urządzenie IS-TH1xx.2 jest dostępne w dwóch wersjach z różnymi obszarami skanowania i modułami skanowania:

Nazwa (model) Obszar skanowania Moduły skanujące

IS-TH1MR.2 (MTHA10) średni zasięg Zebra SE4750 (MR)

IS-TH1ER.2 (MTHA11) zwiększony zasięg Zebra SE4850 (ER)

BEZPIECZEŃSTWO

Przed rozpoczęciem użytkowania urządzenia uważnie przeczytać rozdział „Bezpieczeństwo” niniejszej Instrukcji obsługi. Brak przestrzegania tych instrukcji lub brak ich zrozumienia może doprowadzić do śmierci, poważnych obrażeń ciała i uszkodzenia urządzenia.

UŻYTKOWNIK

Z urządzenia mogą korzystać wyłącznie użytkownicy przeszkoleni, wykwalifikowani do obsługi urządzeń Ex w strefach zagrożonych wybuchem, którzy przeczytali i zrozumieli niniejszą Instrukcję obsługi.

PRZEPISY BEZPIECZEŃSTWA PRZECIWWYBUCHOWEGO

Użytkowanie urządzenia wymaga od użytkownika przestrzegania typowych przepisów bezpieczeństwa oraz zapoznania się z instrukcją obsługi, przepisami bezpieczeństwa

i certyfikatem, aby wykluczyć nieprawidłową obsługę urządzenia. W przypadku stosowania w obszarach zagrożonych wybuchem należy przestrzegać dodatkowo następujących przepisów bezpieczeństwa:

» Urządzenie może być podłączone do IS530.2 przez interfejs ISM tylko poza strefami zagrożonymi wybuchem!
» Aby zagwarantować ochronę IP, należy upewnić się, czy wszystkie uszczelki urządzenia zostały na nim prawidłowo zamontowane. Między obiema połówkami urządzenia nie może być widoczna większa szczelina.
» W przypadku stosowania w obszarach zagrożonych wybuchem urządzenie musi być bezpiecznie przymocowane do interfejsu ISM.
» Urządzenie nie może być wystawiane na działanie żrácych kwasów ani zasad.
» Urządzenie może być umieszczone tylko w strefach 2 lub 22.
» Używać tylko akcesoriów dozwolonych przez i.safe MOBILE GmbH.

PRZEPISY BEZPIECZEŃSTWA PRZECIWWYBUCHOWEGO DLA AMERYKI PÓŁNOCNEJ

Warunki przyjęcia:

» Skaner kodów kreskowych IS-TH1xx.2 musi być chroniony przed uderzeniami o dużej energii, przed nadmierną emisją promieniowania UV oraz przed procesami silnego naładowania elektrostatycznego.
»13-pinowe złącze IS-TH1xx.2 może być montowane lub demontowane z interfejsu ISM tylko poza strefami niebezpiecznymi.
» 2-pinowe styki ładowania IS-TH1xx.2 mogą być używane tylko w miejscach nie zagrożonych wybuchem.
» Nieautoryzowane naprawy są niedozwolone.
» Aparat jest przeznaczony do użytku w warunkach zanieczyszczenia 2 stopnia lub wyższego.
» Do styków ładujących można podłączyć tylko przeznaczoną do tego celu ładowarkę.
» Nie nadaje się do miejsc niebezpiecznych, gdy obudowa jest uszkodzona.

UŻYTKOWANIE W STREFACH ZAGROŻONYCH WYBUCHEM

NIEBEZPIECZEŃSTWO

Nieprawidłowe użytkowanie może spowodować śmierć lub poważne obrażenia ciała!

» Urządzenia należy używać wyłącznie w obszarach zagrożonych wybuchem stref 2/22 lub poza obszarami zagrożonymi wybuchem.
» Urządzenie może być podłączone do IS530.2 przez interfejs ISM tylko poza strefami zagrożonymi wybuchem!
» Przed wejściem z urządzeniem do obszaru zagrożonego wybuchem
- upewnij się, że urządzenie jest pewnie przymocowane do interfejsu ISM urządzenia IS530.2,
- upewnić się, że między połówkami urządzenia nie ma odstępu,
- upewnić się, że urządzenie nie jest uszkodzone,
- upewnić się, że wszystkie etykiety na urządzeniu są czytelne.

» W przypadku używania urządzenia w obszarze zagrożonym wybuchem przeczytać instrukcje w rozdziale „Ewentualne błędy użytkownika” i postępować zgodnie z nimi.

» W następujących przypadkach natychmiast wyłączać urządzenie i bezzwłocznie opuszczać obszar zagrożony wybuchem:

• nieprawidłowe działanie urządzenia,
• obudowa urządzenia uległa uszkodzeniu,
• urządzenie zostało poddane nadmiernym obciążeniom,
• etykiety na urządzeniu nie są czytelne.

>EWENTUALNE BŁĘDY UŻYTKOWNIKA

NIEBEZPIECZEŃSTWO

Nieprawidłowe użytkowanie może spowodować śmierć lub poważne obrażenia ciała! Postępować zgodnie z poniższymi instrukcjami:

» Światło lasera. Nie patrz w wiązkę lasera, klasa lasera 2, 630 - 680 nm, 1 mW.
» Nie modyfikować struktury urządzenia.
» Nie narażać urządzenia na działanie wysokich temperatur.
» Nie narażać urządzenia na działanie silnego promieniowania UV.
» Unikać środowiska, gdzie występują wyładowania elektryczne.
» Nie narażać urządzenia na działanie agresywnych kwasów ani zasad.

W przypadku pracy w obszarach zagrożonych wybuchem należy przestrzegać następujących zaleceń.

» Nie luzować śrub urządzenia.
» Nie otwierać pokryw żadnych interfejsów.
» Nie należy ładować urządzenia IS530.2.
» Nie otwierać urządzenia.
» Nie uszkodzić urządzenia.

ZAKRES DOSTAWY

Opakowanie z urządzeniem zawiera następujące elementy:

1 x IS-TH1xx.2

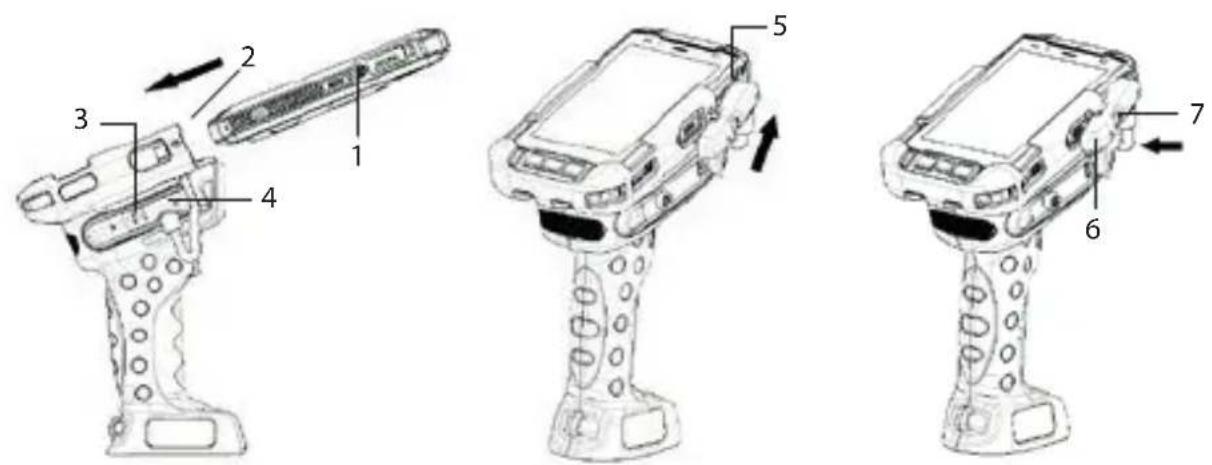

Nieprawidłowe użytkowanie może spowodować śmierć lub poważne obrażenia ciała! Urządzenie może być podłączone do IS530.2 przez interfejs ISM tylko poza strefami zagrożonymi wybuchem!

» Odkręć pokrywę interfejsu ISM (1) na IS530.2.
» Wsuń IS530.2 całkowicie w uchwyt (2) urządzenia.
» Odkręć śrubę (3) na złączu.
» Poluzuj wtyczkę (4) z uchwytu.
» Podłącz wtyczkę do interfejsu ISM (5) u góry.
» Zamocuj złącze, naciskając zaokrąglony koniec (6).
» Dokręcić śrubę (7).
» Sprawdź, czy złącze jest prawidłowo i mocno przymocowane do interfejsu ISM.

Urządzenie może być teraz używane razem z podłączonym IS530.2 w obszarach zagrożonych wybuchem.

MOŻLIWE PROBLEMY Z URZĄDZENIEM

Informacje na temat możliwych problemów z urządzeniem i sposobów ich rozwiązywania można znaleźć na stronie www.isafe-mobile.com/en/support/service w pozycji „FAQ”.

W przypadku jakichkolwiek pytań dodatkowych, prosimy o kontakt z serwisem i.safe MOBILE na stronie www.isafe-mobile.com/en/support/service

KONSERWACJA / NAPRAWA

Urządzenie nie posiada żadnych części do obsługi przez użytkownika.

OSTRZEŻENIE

Nieprawidłowe naprawy stwarzają ryzyko wybuchu lub pożaru, które mogą spowodować śmierć lub poważne obrażenia ciała! Nie otwierać urządzenia i nie wykonywać żadnych napraw samodzielnie.

» Jeżeli urządzenie nie działa prawidłowo, wymaga naprawy lub wymagane są części zamienne, skontaktować się z serwisem i.safe MOBILE www.isafe-mobile.com/en/support/service

WYSYŁKA ZWROTNA

Skontaktować się z serwisem i.safe MOBILE www.isafe-mobile.com/en/support/service

PARTNER DETALICZNY

Partnerów sprzedaży detalicznej dla danego kraju można znaleźć na stronie www.isafe-mobile.com/en/contact

>CZYSZCZENIE

UWAGA

Nieprawidłowe czyszczenie może spowodować uszkodzenie urządzenia. Podczas czyszczenia przestrzegać następujących zaleceń:

» Do czyszczenia nie stosować środków chemicznych.

» Wyczyść urządzenie miękką, zwilżoną ściereczką antystatyczną.

>PRZECHOWYWANIE

UWAGA

Nieprawidłowe przechowywanie może spowodować uszkodzenie urządzenia. Przechowywać urządzenie w temperaturze otoczenia od +5 °C do +35 °C i wilgotności od 10 % do 60 %.

RECYKLING

UWAGA

Nieprawidłowa utylizacja urządzeń elektronicznych, baterii i materiałów opakowaniowych stwarza ryzyko dla środowiska. Podczas utylizacji elementów przestrzegać następujących zaleceń:

» NIE wyrzucać baterii razem z odpadami z gospodarstwa domowego.

» Zawsze oddawać urządzenia elektroniczne, baterie i materiały opakowaniowe do odpowiednich punktów zbiórki. W ten sposób można zapobiec niekontrolowanemu pozbywaniu się odpadów i promować recykling materiałów.

Dodatkowe informacje na temat regionalnych firm gospodarki odpadami, władz państwowych lub ośrodka serwisowego i.safe MOBILE dla danego kraju lub regionu można znaleźć na stronie www.isafe-mobile.com/en/support/service

ZNAKI HANDLOWE

i.safe MOBILE i i.safe MOBILE Logo są markami i.safe MOBILE GmbH.

Wszystkie inne marki i prawa autorskie są własnością ich poszczególnych właścicieli.
