РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IS-TH1ER.2 i.safe Mobile

ДЛЯ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ ПРОЧТИТЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Настоящее руководство по эксплуатации является обязательной частью устройства IS-TH1xx.2 (модель МТНА10 / МТНА11). В руководстве по эксплуатации приведена важная информация о безопасной эксплуатации устройства.

» Перед началом эксплуатации устройства внимательно прочтите настоящее руководство по эксплуатации и особое внимание уделите разделу „Безопасность" и предупреждениям, выделенным символом предупреждения.
» Настоящее руководство по эксплуатации всегда должно находиться в доступном месте. Текущий вариант руководства по эксплуатации можно найти пор ссылке www.isafe-mobile.com/en/support/downloads
»Выполняйте все инструкции, нанесенные на корпус устройства или на упаковку.
»Выполняйте местные правила техники безопасности.

ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

Устройство IS-TH1xx.2 используется для сканирования штрих-кодов. Устройство IS-TH1xx.2 предназначено для промышленного использования во взрывоопасных зонах 2/22 в соответствии с положениями Директивы 2014/34/EU, SI 2016 No. 1107, 1999/92/EC, а также системы IECEx.

Эксплуатировать устройство необходимо в строгом соответствии с требованиями настоящего руководства по эксплуатации. Любое другое использование считается неправильным и может привести к смерти, тяжелым травмам и выходу устройства из строя.

Изготовитель, компания i.safe MOBILE GmbH, не несет ответственности за ущерб, возникший в результате неправильной эксплуатации. В случае неправильной эксплуатации гарантия не предоставляется.

ГАРАНТИЯ

Условия предоставления гарантии можно найти по ссылке www.isafe-mobile.com/en/support/service

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ ЕС/УК

Декларацию соответствия нормам EC/UK можно найти в конце настоящего руководства по эксплуатации или по ссылке www.isafe-mobile.com/en/support/downloads

ВЗРЫВООПАСНЫХ СРЕДАХ

> ATEX:

EII 3G Ex ic op is IIC T4 Gc
II 3D Ex ic op is IIIC T135°C Dc

Свидетельство ЕС об утверждении:

EPS 21 ATEX 1 082 X

Обозначение СЕ: с€

>IECEx:

Ex ic op is IIC T4 Gc

„Свидетельство UK об утверждении

типового образца изделия:"

CML 21UKEX21327X

Обозначение UKCA: UKCA

>Северной Америки:

>Температурный диапазон:

-20°C ... +60°C (EN/IEC 60079-0)

-10°C ... +50°C (EN/IEC 62368-1)

> Производитель:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Гер мания

СООТВЕТСТВИЕ ПРОДУКЦИИ ДЛЯ СЕВЕРНОЙ АМЕРИКИ

Соответствует: STD UL 62368-1, STD UL 913

Сертифицировано в соответствии с: CSA STD CSA C22.2#60079-0,

CSA STD CSA C22.2#60079-11, CSA STD CSA C22.2#62368-1

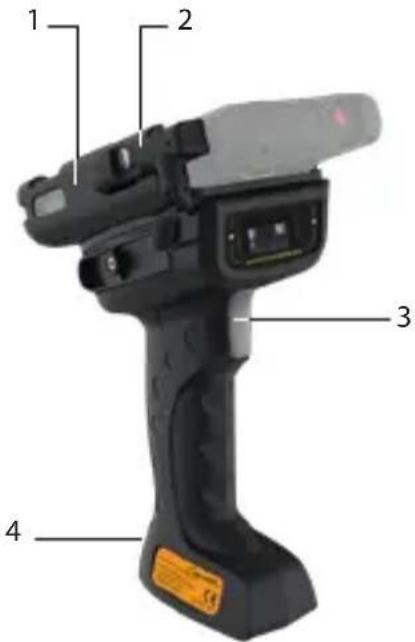

ОБЗОР УСТРОЙСТВА

1 2 3 4

1) КРОНШТЕЙН: Кронштейн для IS530.2
2) РАЗЪЕМ: Подключите IS530.2
3) КНОПКА СКАНЕРА: сканирование штрих-кодов
4) ГЛАЗ: ушко для темляка IS-TH

>ОНЦЕПЦИЯ ИМЕНИ

Два «хх» в IS-TH1xx.2 являются заполнителями. Устройство IS-TH1xx.2 доступно в двух версиях с разными областями сканирования и модулями сканирования:

Имя (модель)

Область сканирования

Сканирующие модули

IS-TH1MR.2 (MTHA10) средний диапазон Zebra SE4750 (MR)

IS-TH1ER.2 (MTHA11) расширенный диапазон Zebra SE4850 (ER)

БЕЗОПАСНОСТЬ

Перед началом эксплуатации устройства внимательно прочтите раздел «Безопасность» настоящего руководства по эксплуатации. Если вы не выполняете требования настоящих инструкций или не понимаете их значение, это может привести к смерти, тяжелым травмам или выходу устройства из строя.

ПОЛЬЗОВАТЕЛЬ

К эксплуатации настоящего устройства допускаются только обученные пользователи, которые обладают навыками обращения с взрывозащищенными устройствами во взрывоопасной среде и которые прочли и поняли требования настоящего руководства по эксплуатации.

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ, ОТНОСЯЩИЕСЯ К ВЗРЫВОБЕЗОПАСНЫМ УСТРОЙСТВАМ

Использование устройства предполагает, что пользователь соблюдает обычные правила техники безопасности и прочитал инструкцию по эксплуатации, правила техники безопасности и сертификат, чтобы исключить некорректную работу устройства. При использовании во взрываопасных зонах необходимо соблюдать следующие правила техники безопасности:

» Устройство можно подключать к IS530.2 только через интерфейс ISM за пределами взрывоопасных зон!
» Для того чтобы гарантировать заявленную степень IP-защиты, убедитесь в том, что все уплотнения устройства установлены надлежащим образом. Между двумя половинами устройства не должно быть видимого зазора.
» При использовании во взрываопасных зонах устройство должно быть надежно подключено к интерфейсу ISM.
»Не подвергайте устройство воздействию агрессивных кислот или щелочей.
»Устройство разрешается вводить только в зоны 2 или 22.
»Используйте только принадлежности, допущенные компанией i.safe MOBILE GmbH.

ПРАВИЛА ТЕХНИКИ ВЗРЫВОБЕЗОПАСНОСТИ ДЛЯ СЕВЕРНОЙ АМЕРИКИ

Условия приёма:

» Сканер штрих-кода IS-TH1xx.2 должен быть защищен от ударов с высокой энергией удара, от чрезмерного излучения ультрафиолетового света и процессов с высоким электростатическим зарядом.
» Сборка и разборка 13-контактного разъема IS-TH1xx.2 с интерфейсом ISM разрешается только вне взривоопасных зон.

» 2-контактные контакты зарядки IS-TH1xx.2 можно использовать только в неопасных зонах.

» Несанкционированный ремонт не допускается.

» Аппарат предназначен для использования при степени загрязнения 2 или выше.

» К зарядным контактам разрешается подключать только специально предназначенное зарядное устройство.

» Не подходит для опасных мест, если поврежден корпус.

ЭКСПЛУАТАЦИЯ ВО ВЗРЫВООПАСНОЙ СРЕДЕ

ОПАСНО

Неправильная эксплуатация может привести к смерти или тяжелым травмам!

»Устройство предназначено для эксплуатации во взрывоопасной среде, относящейся к Зонам 2/22 или за пределами взрывоопасных зон.
»Устройство можно подключать к IS530.2 только через интерфейс ISM за пределами взрываопасных зон!
» Перед входом во взрываопасную среду с этим устройством

• убедитесь, что устройство надежно закреплено на интерфейсе ISM устройства IS530.2,
• убедитесь, что между двумя половинами устройства нет зазора,
• убедитесь в отсутствии повреждений устройства,
• убедитесь, что текст на всех табличках, нанесенных на устройство, хорошо различим.

» Если эксплуатация устройства осуществляется во взрывоопасной среде, прочтите и выполняйте инструкции раздела "Возможные ошибки пользователей".
» Немедленно выключите устройство и покиньте взрывоопасный участок, если

• устройство неисправно,
• корпус устройства поврежден,
• устройство подверглось воздействию избыточных нагрузок,
• текст табличек, нанесенных на поверхность устройства, не читается.

ВОЗМОЖНЫЕ ОШИБКИ ПОЛЬЗОВАТЕЛЕЙ

ОПАСНО

Неправильная эксплуатация может привести к смерти или тяжелым травмам! Выполняйте следующие инструкции:

» Свет лазера. Не смотрите на лазерный луч, класс лазера 2, 630–680 нм, 1 мВт.
» Внесение изменений в конструкцию устройства не допускается.
» Запрещается подвергать устройство воздействию высоких температур.
» Запрещается подвергать устройство воздействию ультрафиолетового излучения.
» Запрещается подвергать устройство воздействию мощных электромагнитных полей.
» Запрещается подвергать устройство воздействию едких кислот или оснований.

Во время работы во взрывоопасной среде выполняйте следующие правила:

» Запрещается ослаблять винты крепления устройства.
» Запрещается снимать крышки соединительных разъемов.
» Запрещается заряжать IS530.2.

»Запрещается открывать корпус устройства.

» Запрещается повреждать устройство.

>КОМПЛЕКТ ПОСТАВКИ

В комплект поставки входят следующие компоненты:

1 x IS-TH1xx.2

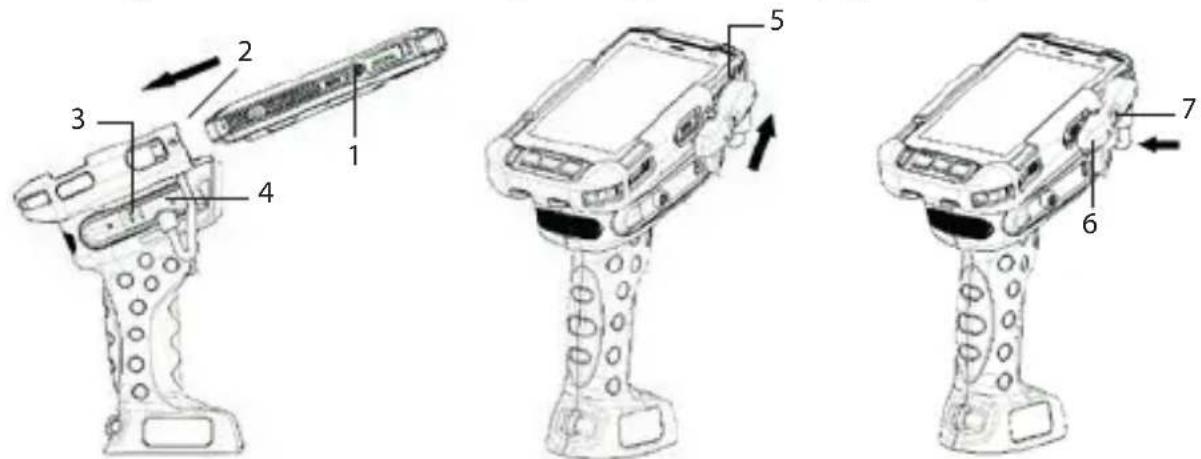

Неправильная эксплуатация может привести к смерти или тяжелым травмам! Устройство можно подключать к IS530.2 только через интерфейс ISM за пределами взрывоопасных зон!

» Отвинтите крышку интерфейса ISM (1) на IS530.2.
» Полностью вставьте IS530.2 в держатель (2) устройства.
» Открутите винт (3) на разъеме.
» Ослабьте заглушку (4) из держателя.
» Присоедините штекер к интерфейсу ISM (5) вверху.
» Зафиксируйте соединитель, нажав на закругленный конец (6).
»Затяните винт (7).
» Проверьте правильность и надежность подключения разъема к интерфейсу ISM.

Теперь устройство можно использовать вместе с подключенным IS530.2 во взрывоопасных зонах.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ УСТРОЙСТВА

Информацию о возможных неисправностях устройства и способах их устранения можно найти по ссылке www.isafe-mobile.com/en/support/service в разделе „FAQ“.

Если у вас остались вопросы, обратитесь в отдел обслуживания компании i.safe MOBILE по ссылке www.isafe-mobile.com/en/support/service

ОБСЛУЖИВАНИЕ / РЕМОНТ

Данное устройство мобильной связи как таковое не содержит деталей, обслуживаемых пользователем.

ПРЕДУПРЕЖДЕНИЕ

Неправильный ремонт может привести к взрыву или возгоранию устройства, которые, в свою очередь, могут стать причиной смерти или тяжелых травм! Запрещается открывать корпус устройства и проводить самостоятельный ремонт.

» Обратитесь в отдел поддержки компании i.safe MOBILE по ссылке www.isafe-mobile.com/en/support/service если устройство работает неправильно, если устройство нуждается в ремонте или если необходимы сменные компоненты.

BO3BPAT

Обратитесь в отдел поддержки компании i.safe MOBILE по ссылке www.isafe-mobile.com/en/support/service

>РЕГИОНАЛЬНЫЙ ПРЕДСТАВИТЕЛЬ

Перечень региональных представителей можно найти по ссылке www.isafe-mobile.com/en/contact

ЧИСТКА

ПРИМЕЧАНИЕ

Неправильная чистка может привести к выходу устройства из строя. Во время чистки выполняйте следующие правила:

» Запрещается использовать для чистки химические материалы.

» Очистите устройство мягкой, увлажненной антистатической тканью.

ХРАНЕНИЕ

ПРИМЕЧАНИЕ

Неправильное хранение может привести к выходу устройства из строя. Хранение устройства осуществляется при температуре окружающей среды в пределах от +5 до +35 °C (от 41 до +95 °F) и влажности в пределах от 10 до 60 %.

УТИЛИЗАЦИЯ

ПРИМЕЧАНИЕ

Неправильная утилизация электронных устройств, аккумуляторов и упаковки представляет угрозу для окружающей среды. Утилизируйте устройство в соответствии со следующими правилами:

» ЗАПРЕЩАЕТСЯ выбрасывать отработанные аккумуляторы вместе с бытовыми отходами.

» Всегда сдавайте электронный лом, аккумуляторы и упаковочные материалы в специализированные пункты приема. Таким образом вы предотвратите бесконтрольную утилизацию отходов и способствуете повторному использованию материальных ресурсов.

Дополнительную информацию вы можете получить у местных организаций, занимающихся утилизацией отходов, органов власти или у регионального представителя компании i.safe MOBILE, работающего в вашей стране или регионе, по ссылке www.isafe-mobile.com/en/support/service

>ТОРГОВЫЕ МАРКИ

i.safe MOBILE и логотип i.safe MOBILE являются торговыми марками компании i.safe MOBILE GmbH.

Все прочие торговые марки и авторские права являются собственностью соответствующих владельцев.
