РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IS945.2 i.safe Mobile

ДЛЯ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ ПРОЧТИТЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Настоящее руководство по эксплуатации является обязательной частью устройства IS-DS940.1. В руководстве по эксплуатации приведена важная информация о безопасной эксплуатации устройства.

» Перед началом эксплуатации устройства внимательно прочтите настоящее руководство по эксплуатации и особое внимание уделите разделу „ПРАВИЛА ТЕХНИКИ ВЗРЫВОБЕЗОПАСНОСТИ“ и предупреждениям, выделенным символом предупреждения. Если вы не выполняете требования настоящих инструкций или не понимаете их значение, это может привести к смерти, тяжелым травмам или выходу устройства из строя.
» Настоящее руководство по эксплуатации всегда должно находиться в доступном месте. Текущий вариант руководства по эксплуатации можно найти пор ссылке www.isafe-mobile.com/en/support/downloads
»Выполняйте все инструкции, нанесенные на корпус устройства или на упаковку.
»Выполняйте местные правила техники безопасности.
» Устройство предназначено для эксплуатации во взрывоопасной среде, относящейся к Зонам 1/21 и 2/22 или за пределами взрывоопасных зон.
» Подключайте к IS-DS940.1 только те устройства, которые одобрены компанией i.safe MOBILE GmbH.
» Внесение изменений в конструкцию устройства не допускается.
» Запрещается открывать корпус устройства и проводить самостоятельный ремонт.

ПРАВИЛА ТЕХНИКИ ВЗРЫВОБЕЗОПАСНОСТИ

Использование устройства предполагает, что пользователь соблюдает обычные правила техники безопасности и прочитал инструкцию по эксплуатации, правила техники безопасности и сертификат, чтобы исключить некорректную работу устройства.

При использовании во взрываопасных зонах необходимо соблюдать следующие правила техники безопасности:

УСТАНОВКА

» Док-станция IS-DS940.1 должна быть установлена в соответствии со стандартом EN IEC 60079-14. Необходимо учитывать параметры по категории защиты документа 1065AD05.
» Прочитайте и изучите документ 1065AD05 Параметры по категории защиты док-станции.
» Используйте сертифицированный кабельный ввод M16 в стыковочной распределительной коробке, подходящий для ваших целей.
» Убедитесь, что все винты крышки стыковочной распределительной коробки затянуты. Между крышкой и корпусом не должно быть большого зазора.

» Защитите док-станцию IS-DS940.1 от постоянного воздействия окружающей среды, например, от прямых солнечных лучей, дождя или соленой воды.

КРЫШКА 12-КОНТАКТНОГО ДОК-ИНТЕРФЕЙСА

» 12-контактный док-интерфейс должен быть защищен крышкой, предусмотренной для взрывоопасных зон, когда он не используется.
» Крышку следует открывать только непосредственно перед использованием планшета в док-станции.
» 12-контактный док-интерфейс необходимо проверить на наличие отложений пыли и очистить при необходимости.

IP-ЗАЩИТА

» Для того чтобы гарантировать заявленную степень IP-защиты, убедитесь в том, что все уплотнения устройства установлены надлежащим образом.

ЗАРЯДКА

» Разрешается подключать IS940.x и IS945.x или устройства, одобренные i.safe MOBILE GmbH, во взрывоопасных зонах к 12-контактному док-интерфейсу для зарядки и передачи данных.
» Заряжать устройство следует только при температуре окружающей среды от 0 до +45 °C (от +32 до +113 °F).

УДАРЫ

»Устройство нельзя подвергать воздействию агрессивных кислот или щелочей.
» Устройство должно быть защищено от чрезмерного ультрафиолетового излучения и сильных электростатических зарядов.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

» Допустимый диапазон температуры окружающей среды от -20 до +55 °C (от -4 до +131 °F).
» Устройство можно использовать только в зонах 1, 2, 21 или 22.

НЕИСПРАВНОСТИ И ПОВРЕЖДЕНИЯ

При появлении малейших признаков того, что безопасность устройства мобильной связи можно поставить под сомнение, следует немедленно прекратить его эксплуатацию и вынести из взрывоопасной зоны. Необходимо принять меры по предотвращению несанкционированного повторного включения устройства мобильной связи. Безопасность устройства мобильной связи может быть поставлена под сомнение в следующих случаях:

» если наблюдаются сбои в его работе;
» если на корпусе устройства имеются повреждения;
» если устройство подвергалось чрезмерным нагрузкам;
» при неправильном хранении устройства;
» если маркировка или этикетки на устройстве нечитаемы.

Мы рекомендуем отправить на проверку в i.safe MOBILE GmbH устройство, которое показывает сообщение об ошибке, или в работе которого возможна ошибка.

> ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

IS-DS940.1 – это док-станция для передачи данных и зарядки IS940.x/IS945.x.

Подходит для использования во взривоопасных зонах 1/21 и 2/22 в соответствии с Директивами 2014/34/EU, 1999/92/EC и системой IECEx, помимо прочего.

Эксплуатировать устройство необходимо в строгом соответствии с требованиями настоящего руководства по эксплуатации. Любое другое использование считается неправильным и может привести к смерти, тяжелым травмам и выходу устройства из строя. Изготовитель, компания i.safe MOBILE GmbH, не несет ответственности за ущерб, возникший в результате неправильной эксплуатации. В случае неправильной эксплуатации гарантия не предоставляется.

ПЕРСОНАЛ ПО УСТАНОВКЕ

Сборку, разборку и установку данного устройства может производить только персонал, имеющий разрешение и квалификацию для установки электрических компонентов во взрывоопасных зонах, а также прочитавший и понявший руководство по эксплуатации.

ПОЛЬЗОВАТЕЛЬ

К эксплуатации настоящего устройства допускаются только обученные пользователи, которые обладают навыками обращения с взрывозащищенными устройствами во взрывоопасной среде и которые прочли и поняли требования настоящего руководства по эксплуатации.

ГАРАНТИЯ

Условия предоставления гарантии можно найти по ссылке www.isafe-mobile.com/en/support/service

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ ЕС

Вы можете найти декларацию соответствия ЕС по адресу www.isafe-mobile.com/en/support/downloads

ОБОЗНАЧЕНИЯ ВЗРЫВООПАСНОСТИ

> ATEX:

Eii 2G Ex ib IIC T4 Gb

① II 2D Ex ib IIIC T135°C Db

Свидетельство ЕС об утверждении:

EPS 24 ATEX 1 010 X

Обозначение СЕ: 2004

IECEx:

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

Сертификат IECEx: IECEx EPS 24.0001X

> Температурный диапазон:

-20 °C ≤ Ta ≤ +55 °C (EN/IEC 60079-0)

-10 °C ... +55 °C (EN/IEC 62368-1)

> Производитель:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Германия

КОМПЛЕКТ ПОСТАВКИ

В комплект поставки входят следующие компоненты:

1 x IS-DS940.1

1 x Правила техники безопасности

2 x Кнопка

1 x Кабельного ввода M16

1 x Разъем печатной платы

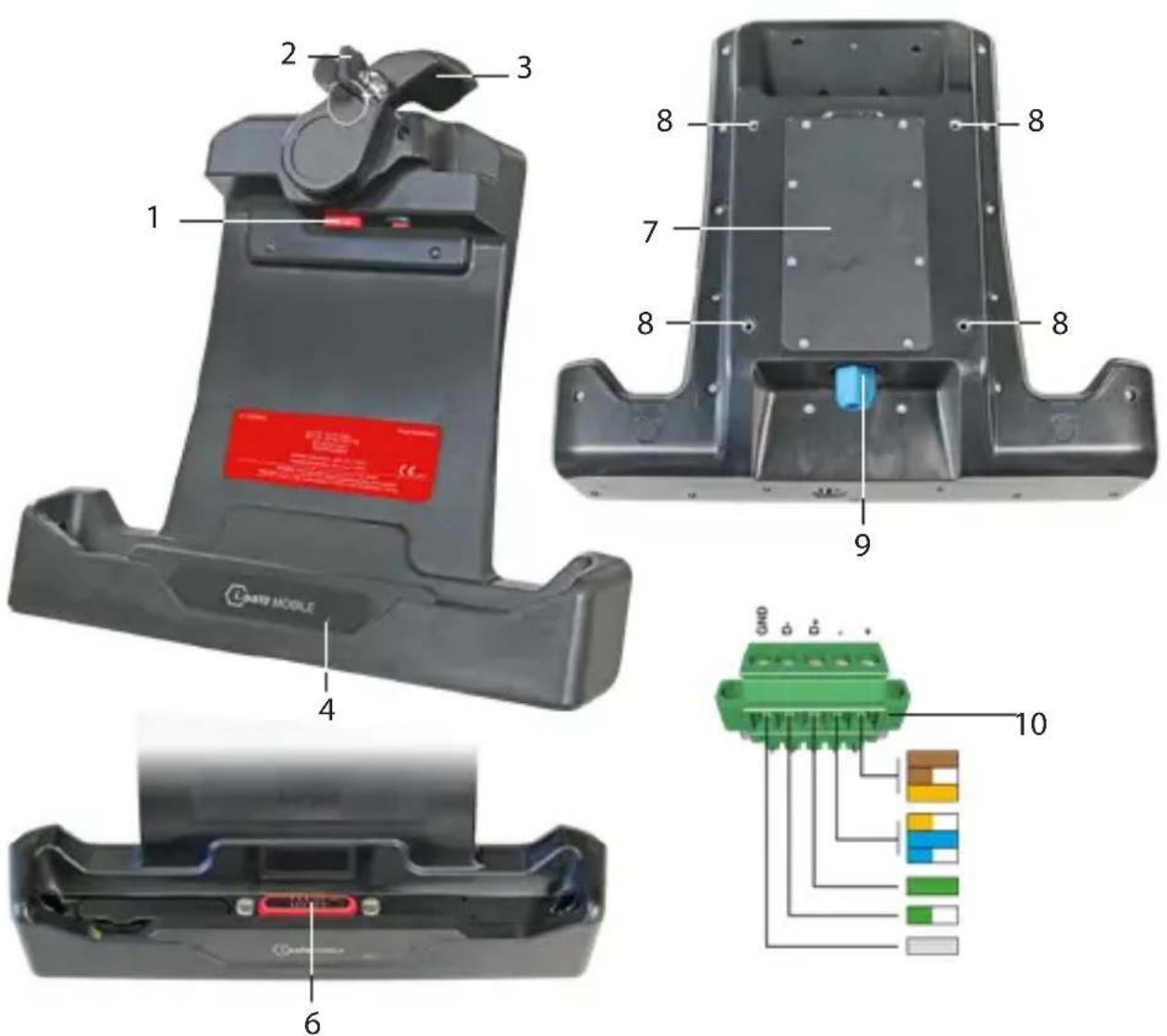

ОБЗОР УСТРОЙСТВА

1) 3AMOK
2) КНОПКА
3 РЫЧАГ БЛОКИРОВКИ
4) СВЕТОДИОДНЫЙ ИНДИКАТОР СОСТОЯНИЯ: Дисплей ссостояния зарядки IS940.x/IS945.x.
5>КРЫШКА РАЗЪЕМА
6) 12-КОНТАКТНЫЙДОК-ИНТЕРФЕЙС
7>ЗАДНЯЯ КРЫШКА
8) ВИНТОВОЕ СОЕДИНЕНИЕ СТАНДАРТА VESA 100
9> ДЛЯ КАБЕЛЬНОГО ВВОДА М16
10>РАЗЪЕМ ПЕЧАТНОЙ ПЛАТЫ

УСТАНОВКА

ОПАСНО

Неправильная установка может привести к смерти или тяжелым травмам!

»Занимайтесь установкой устройства только в том случае, если вы имеете разрешение и квалификацию для установки электрических компонентов во взрывоопасных зонах.
»Устанавливайте устройство только в соответствии со стандартом EN IEC 60079-14.
»Обратите внимание на параметры по категории защиты документа 1065AD05.

» Открутите винты на задней крышке (7) и снимите ее.
» Пропустите соединительный кабель через кабельный ввод M16(9) и вверните его в резьбу.
» Подключите соединительный кабель к разъему печатной платы (10).
» Подключите разъем печатной платы к печатной плате IS-DS940.1.
» Прикрепите заднюю крышку и затяните винты вручную.
» Убедитесь, что все винты на задней крышке затянуты. Между крышкой и корпусом не должно быть большого зазора.
» Проверьте, надежно ли закреплен кабельный ввод M16.

КРЕПЛЕНИЕ УСТРОЙСТВА К МОНИТОРУ

Устройство можно закрепить на кронштейне монитора стандарта Vesa 100.

» Прикрутите монтажный кронштейн к винтовым соединениям (8) на IS-DS940.1.

ЗАРЯДКА/СОЕДИНЕНИЕ ДЛЯ ПЕРЕДАЧИ ДАННЫХ

ОПАСНО

Неправильная эксплуатация может привести к смерти или тяжелым травмам!

» Подключайте IS940.x/IS945.x или устройства, одобренные i.safe MOBILE GmbH, во взрывоопасных зонах только к 12-контактному док-интерфейсу IS-DS940.1.

»Защитите 12-контактный док-интерфейс с помощью крышки, предусмотренной для взрывоопасных зон, когда он не используется.

»Открывайте крышку интерфейса только непосредственно перед установкой IS940.x/IS945.x в IS-DS940.1.

»Проверьте 12-контактный док-интерфейс на наличие отложений пыли и очистите его при необходимости.

»Заряжать только в диапазоне температур окружающего воздуха от 0 до +45 °C (от +32 до +113 °F).

» Снимите крышку интерфейса (5) с 12-контактного док-интерфейса (6).
»Установите крышку интерфейса в держатель.
»Установите IS940.x/IS945.x в IS-DS940.1.

» Закройте рычаг блокировки (3).
» При желании заблокируйте устройство ключом (2) и выньте ключ.

Светодиодный индикатор состояния на IS-DS940.1 включится и загорится красным. Когда аккумулятор IS940.x/IS945.x полностью заряжен, светодиодный индикатор состояния на IS-DS940.1 меняет цвет с красного на зеленый.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ УСТРОЙСТВА

Информацию о возможных неисправностях устройства и способах их устранения можно найти по ссылке www.isafe-mobile.com/en/support/service в разделе „FAQ“. Если у вас остались вопросы, обратитесь в отдел обслуживания компании i.safe MOBILE GmbH по ссылке www.isafe-mobile.com/en/support/service

ОБСЛУЖИВАНИЕ / РЕМОНТ

Данное устройство мобильной связи как таковое не содержит деталей, обслуживаемых пользователем.

ПРЕДУПРЕЖДЕНИЕ

Неправильный ремонт может привести к взрыву или возгоранию устройства, которые, в свою очередь, могут стать причиной смерти или тяжелых травм! Запрещается открывать корпус устройства и проводить самостоятельный ремонт.

Обратитесь в отдел поддержки компании i.safe MOBILE GmbH по ссылке www.isafe-mobile.com/en/support/service если устройство работает неправильно, если устройство нуждается в ремонте или если необходимы сменные компоненты.

BO3BPAT

Обратитесь в отдел поддержки компании i.safe MOBILE GmbH по ссылке www.isafe-mobile.com/en/support/service

>РЕГИОНАЛЬНЫЙ ПРЕДСТАВИТЕЛЬ

Перечень региональных представителей можно найти по ссылке www.isafe-mobile.com/en/contact

ЧИСТКА

ПРИМЕЧАНИЕ

Неправильная чистка может привести к выходу устройства из строя. Во время чистки выполняйте следующие правила:

» Отключить прибор от розетки перед чисткой.
» Извлеките модуль IS940.x/IS945.x из модуля IS-DS940.1.
» Запрещается использовать для чистки химические материалы.
» Очищайте устройство мягкой влажной антистатической тканью.

ХРАНЕНИЕ

ПРИМЕЧАНИЕ

Неправильное хранение может привести к выходу устройства из строя. Храните устройство при влажности от 10 % до 60 % при следующих температурах окружающей среды:

До одного месяца: от -20 °C до +45 °C (от -4 °F до +113 °F).
До 3 месяцев: от -10 °C до +35 °C (от +14 °F до +95 °F)
Более 3 месяцев: от -10 °C до +25 °C (от +14 °F до +77 °F).

УТИЛИЗАЦИЯ

ПРИМЕЧАНИЕ

Неправильная утилизация электронных устройств, аккумуляторов и упаковки представляет угрозу для окружающей среды. Утилизируйте устройство в соответствии со следующими правилами:

»ЗАПРЕЩАЕТСЯ выбрасывать отработанные аккумуляторы вместе с бытовыми отходами.
»Всегда сдавайте электронный лом, аккумуляторы и упаковочные материалы в специализированные пункты приема. Таким образом вы предотвратите бесконтрольную утилизацию отходов и способствуете повторному использованию материальных ресурсов.

Дополнительную информацию вы можете получить у местных организаций, занимающихся утилизацией отходов, органов власти или у регионального представителя компании i.safe MOBILE GmbH, работающего в вашей стране или регионе, по ссылке www.isafe-mobile.com/en/support/service

>ТОРГОВЫЕ МАРКИ

i.safe MOBILE GmbH и логотип i.safe MOBILE GmbH являются торговыми марками компании i.safe MOBILE GmbH.

Все прочие торговые марки и авторские права являются собственностью соответствующих владельцев.
