MANUALE UTENTE IS945.2 i.safe Mobile

Il presente Manuale di istruzioni è relativo al dispositivo IS-DS940.1. Il Manuale di istruzioni fornisce informazioni importanti per l'utilizzo sicuro del dispositivo.

» Prima di utilizzare il dispositivo, leggere attentamente il presente Manuale di istruzioni e prestare particolare attenzione alla sezione "NORME DI SICUREZZA IMPORTANTI PER LA PROTEZIONE DA ESPLOSIONI" e alle avvertenze evidenziate con il relativo simbolo. Se non ci si attiene a queste istruzioni o non le si comprendono chiaramente, ne potrebbero conseguire morte, lesioni gravi e danni al dispositivo.
» Assicurarsi di poter consultare questo Manuale di istruzioni ogni volta che serve. Il Manuale di istruzioni aggiornato è disponibile all'indirizzo www.isafe-mobile.com/en/support/downloads
» Seguire le istruzioni in dotazione al dispositivo e riportate sulla confezione.
»Attenersi alle norme di sicurezza locali.
» Utilizzare il dispositivo unicamente in aree a rischio di esplosione delle zone 1/21 e 2/22 o al di fuori delle aree a rischio di esplosione.
» Collegare all'alloggiamento IS-DS940.1 solo dispositivi approvati da i.safe MOBILE GmbH.
» Non modificare il dispositivo a livello strutturale.
» Non aprire il dispositivo e non eseguire personalmente le riparazioni.

NORME DI SICUREZZA IMPORTANTI PER LA PROTEZIONE DA ESPLOSIONI

L'uso di questo dispositivo presuppone che l'operatore osservi le norme di sicurezza standard e abbia letto e compreso il manuale, le istruzioni di sicurezza e il certificato. Per l'uso all'interno di aree a rischio esplosione è inoltre necessario attenersi alle seguenti prescrizioni di sicurezza:

INSTALLAZIONE

» L'alloggiamento di espansione IS-DS940.1 deve essere installato in conformità alla norma EN IEC 60079-14. È necessario tenere conto dei parametri dell'entità del documento 1065AD05.
» Leggere e comprendere il documento 1065AD05 Parametro dell'entità Alloggiamento di espansione.
» Utilizzare un pressacavo M16 certificato adatto ai propri scopi presso la scatola di giunzione di espansione.
» Assicurarsi che tutte le viti del coperchio della scatola di giunzione di espansione siano serrate. Tra il coperchio e l'alloggiamento non deve essere presente uno spazio eccessivo.
» Proteggere l'alloggiamento di espansione IS-DS940.1 da interferenze ambientali permanenti come luce solare diretta, pioggia o acqua salata.

COPERTURA DELL'INTERFACCIA DI ESPANSIONE A 12 PIN

» Quando non è in uso e si trova all'interno delle aree a rischio di esplosione, l'interfaccia di espansione a 12 pin deve essere protetta dalla copertura in dotazione.
» La copertura deve essere aperta solo poco prima che il tablet venga utilizzato nel dispositivo di espansione.
» Verificare che l'interfaccia di espansione a 12 pin non presenti depositi di polvere e, se necessario, pulirla.

PROTEZIONE IP

» Per garantire la copertura IP occorre assicurarsi che tutte le guarnizioni del dispositivo siano correttamente installate.

CARICA

» All'interno di aree a rischio di esplosione, è consentito collegare i dispositivi IS940.x e IS945.x o dispositivi approvati da i.safe MOBILE GmbH all'interfaccia di espansione a 12 pin per la ricarica e la connessione dati.

» Il dispositivo può essere ricaricato solo a una temperatura compresa tra 0 °C e +45 °C. (+32 e +113 °F).

URTI

» Il dispositivo non può essere esposto ad acidi o basi aggressivi.
» Il dispositivo deve essere protetto dall'eccessiva emissione di luce UV e da processi di carica elettrostatica elevata.

CONDIZIONI D'USO

» L'intervallo di temperatura ambiente consentito va da -20 °C a +55 °C (-4 e +131 °F).
» Il dispositivo può essere utilizzato solo nelle zone 1, 2, 21 o 22.

DIFETTI E DANNI

Qualora sussistano motivi per ritenere che la sicurezza del dispositivo sia stata compromessa, ritirarlo immediatamente dall'uso e rimuoverlo dalle aree a rischio di esplosione. È necessario adottare misure adeguate per impedire il riavvio accidentale del dispositivo. a sicurezza del dispositivo è compromessa, ad esempio, se:

» si verifica un malfunzionamento;
» l'involucro del dispositivo mostra segni di danneggiamenti;
» il dispositivo è stato sottoposto a carichi eccessivi;
» il dispositivo è stato conservato in modo errato;
» i contrassegni o le etichette sul dispositivo sono illeggibili.

Si consiglia di restituire a i.safe MOBILE GmbH per un'ispezione qualsiasi dispositivo che mostri, o che si sospetti presenti, difetti e danni.

USO PREVISTO

IS-DS940.1 è un alloggiamento di espansione per il trasferimento dati e la ricarica di IS940.x/IS945.x.

È idoneo all'uso nelle aree a rischio di esplosione della zona 1/21 e 2/22, in conformità alle Direttive 2014/34/UE, 1999/92/CE e al sistema IECEx, tra gli altri.

Utilizzare il dispositivo esclusivamente come descritto nel presente Manuale di istruzioni. Qualsiasi altro impiego è considerato improprio e può essere causa di morte, lesioni gravi e danni al dispositivo.

Il produttore i.safe MOBILE GmbH non si assume alcuna responsabilità per i danni causati dall'uso improprio. L'uso improprio del dispositivo rende nulla la garanzia.

PERSONALE ADDETTO ALL'INSTALLAZIONE

Solo il personale autorizzato e qualificato per l'installazione di componenti elettrici in aree a rischio di esplosione e che ha letto e compreso il manuale di istruzioni può montare, smontare e installare questo dispositivo.

UTENTE

L'uso del dispositivo è consentito unicamente agli utenti addestrati qualificati nell'uso di dispositivi esplosivi in aree a rischio di esplosione e che hanno letto e compreso il presente Manuale di istruzioni.

GARANZIA

Le condizioni della garanzia sono consultabili all'indirizzo www.isafe-mobile.com/en/support/service

DICHIARAZIONE DI CONFORMITÀ UE

La Dichiarazione di conformità UE è consultabile all'indirizzo www.isafe-mobile.com/en/support/downloads

CONTRASSEGNI SULLA PROTEZIONE DA ESPLOSIONI

> ATEX:

Eii 2G Ex ib IIC T4 Gb

① II 2D Ex ib IIIC T135°C Db

certificato di esame EU del tipo:

EPS 24 ATEX 1 010 X

marcatura CE: 2004

IECEx:

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

IECEx certificato: IECEx EPS 24.0001X

Intervallo di temperature:

-20 °C ≤ Ta ≤ +55 °C (EN/IEC 60079-0)

-10 °C ... +55 °C (EN/IEC 62368-1)

>Prodotto da:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Germania

OGGETTO DELLA CONSEGNA

La confezione del dispositivo contiene i seguenti elementi:

1 x IS-DS940.1

1 x Istruzioni di sicurezza

2 x Chiave

1 x Pressacavo M16

1 x Connettore PCB

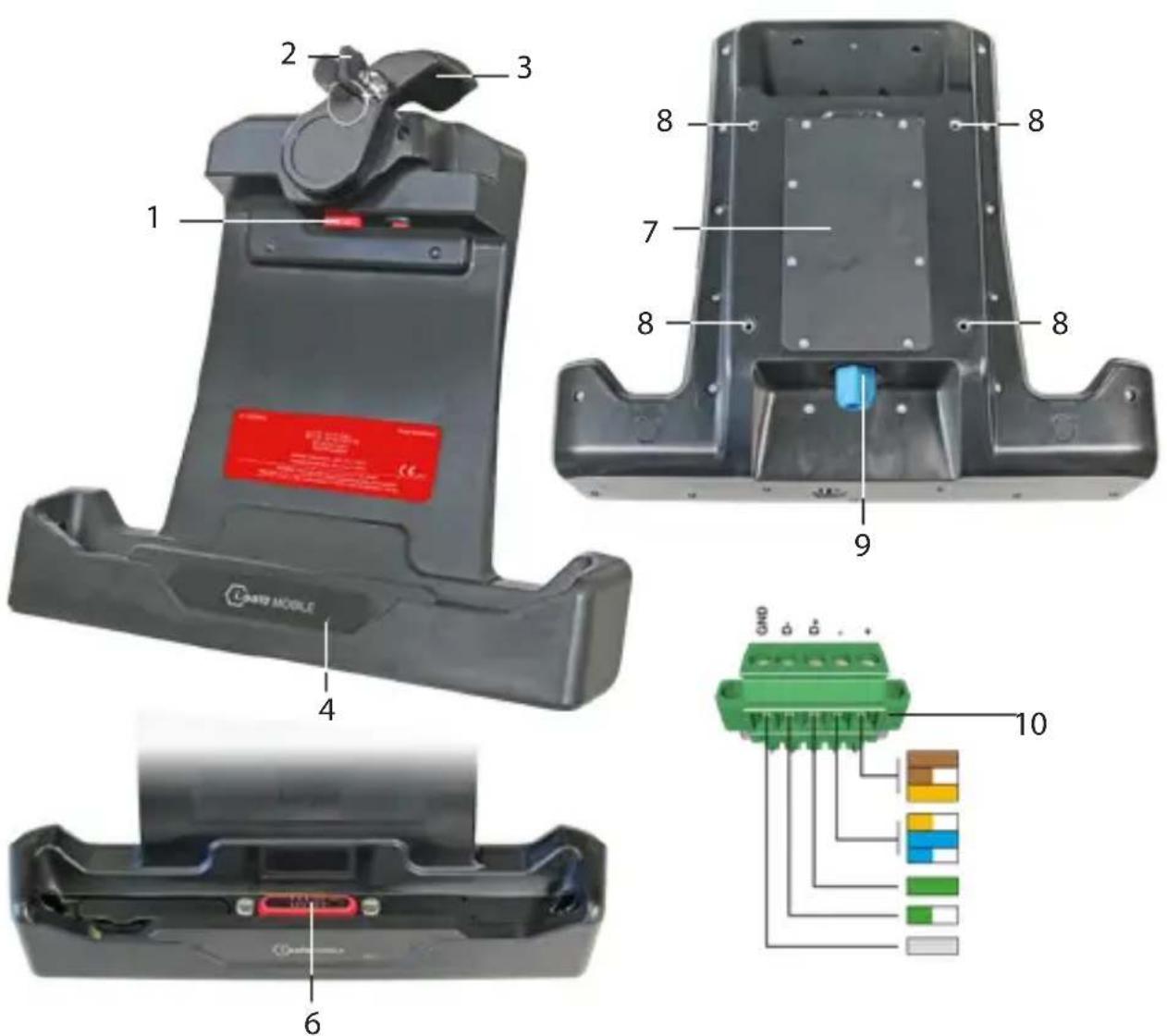

PANORAMICA

Un'installazione non corretta può provocare la morte o lesioni gravi!

»Installare il dispositivo solo se si è autorizzati e qualificati per l'installazione di componenti elettrici in aree a rischio di esplosione.
» Installare il dispositivo solo in conformità alla norma EN IEC 60079-14.
» Rispettare i parametri dell'entità specificati nel documento 1065AD05.

» Allentare le viti sul coperchio posteriore (7) e rimuoverlo.
» Far passare il cavo di collegamento attraverso il pressacavo M16 (9) e avvitarlo nella filettatura.
» Collegare il cavo di connessione al connettore PCB (10).
» Collegare il connettore PCB alla scheda PCB IS-DS940.1.
» Fissare il coperchio posteriore e serrare le viti a mano.
» Assicurarsi che tutte le viti sul coperchio posteriore siano serrate. Tra il coperchio e l'alloggiamento non deve essere presente uno spazio eccessivo.
» Verificare che il pressacavo M16 sia saldamente inserito.

FISSAGGIO DEL DISPOSITIVO AL SUPPORTO PER MONITOR

È possibile installare il dispositivo su un supporto per monitor con standard Vesa 100.
» Avvitare la staffa di montaggio ai collegamenti a vite (8) sull'alloggiamento IS-DS940.1.

L'uso improprio può causare morte o lesioni gravi.

»All'interno di aree a rischio di esplosione, collegare all'interfaccia di espansione a 12 pin IS-DS940.1 solo i dispositivi IS940.x/IS945.x o dispositivi approvati da i.safe MOBILE GmbH.
»Proteggere l'interfaccia di espansione a 12 pin con il coperchio in dotazione nelle aree a rischio di esplosione quando non è in uso.
»Aprire il coperchio dell'interfaccia solo prima di inserire il dispositivo IS940.x/IS945.x nell'alloggiamento IS-DS940.1.
»Verificare che l'interfaccia di espansione a 12 pin non presenti polvere e, se necessario, pulirla.
» Caricare il dispositivo solo se la temperatura ambiente è compresa tra 0 e +45 °C (+32 e +113 °F).

» Rimuovere il coperchio dell'interfaccia (5) dall'interfaccia di espansione a 12 pin (6).
» Riposizionare il coperchio dell'interfaccia nel suo supporto.
» Posizionare l'unità IS940.x/IS945.x nell'alloggiamento IS-DS940.1.
» Chiudere la leva di bloccaggio (3).
» Se lo si desidera, bloccare il dispositivo con la chiave (2) e rimuoverla.

Il LED di stato sull'alloggiamento IS-DS940.1 si accende e diventa rosso. Quando l'unità IS940.x/IS945.x è completamente carica, il LED di stato sull'alloggiamento IS-DS940.1 passa da rosso a verde.

> POSSIBILI ERRORI DEL DISPOSITIVO

Per consultare informazioni su possibili problemi del dispositivo e su come correggerli, accedere -a www.isafe-mobile.com/en/support/service alla voce al menù FAQ (Domande frequenti).

Per ulteriori domande, contattare il servizio di riparazione i.safe MOBILE GmbH all'indirizzo www.isafe-mobile.com/en/support/service

MANUTENZIONE / RIPARAZIONE

Il dispositivo non presenta elementi riparabili dall'utente.

AVVERTENZA

Riparazioni errate presentano il rischio di esplosione o di incendio, che a loro volta possono causare morte o lesioni gravi. Non aprire il dispositivo e non eseguire personalmente le riparazioni.

Contattare il servizio di riparazione i.safe MOBILE GmbH all'indirizzo

www.isafe-mobile.com/en/support/service se il dispositivo non presenta un funzionamento normale, se deve essere riparato o se è necessario un componente sostitutivo.

SPEDIZIONE DI RITORNO

Contattare il servizio di riparazione i.safe MOBILE GmbH all'indirizzo

Il nominativo dei partner commerciali specializzati responsabili per il vostro Paese è disponibile all'indirizzo www.isafe-mobile.com/en/contact

PULIZIA

AVVISO

Una pulizia errata può danneggiare il dispositivo. Durante la pulizia, tenere presente quanto segue:

» Prima della pulizia, scollegare il dispositivo dalla presa di corrente.
» Rimuovere l'IS940.x/IS945.x dall'IS-DS940.1.
» Non utilizzare agenti chimici per la pulizia.
» Pulire il dispositivo con un panno antistatico morbido e umido.

CONSERVAZIONE

AVVISO

Una conservazione errata può danneggiare il dispositivo. Conservare il dispositivo a un'umidità compresa tra il 10 e il 60 % alle seguenti temperature ambiente:

Fino a un mese: da -20 °C a +45 °C (-4 °F a +113 °F)
Fino a 3 mesi: da -10 °C a +35 °C (+14 °F a +95 °F)
Oltre i 3 mesi: da -10 °C a +25 °C (+14 °F a +77 °F)

>SMALTIMENTO

AVVISO

L'errato smaltimento di prodotti elettronici, batterie e materiale di imballaggio rappresenta un rischio per l'ambiente. Nella gestione dello smaltimento, tenere presente quanto segue:

»NON smaltire le batterie insieme ai rifiuti domestici.
» Conferire sempre i prodotti elettronici, le batterie e i materiali di imbal-laggio ai punti di raccolta preposti. In tal modo si contribuisce a impedire lo smaltimento incontrollato dei rifiuti e si promuove il riciclaggio dei materiali.

È possibile ottenere ulteriori informazioni dalle aziende regionali di smaltimento dei rifiuti, dall'autorità nazionale o dall'i.safe MOBILE GmbH Service Centre del proprio paese o della propria regione all'indirizzo www.isafe-mobile.com/en/support/service

MARCHI

i.safe MOBILE GmbH e il logo i.safe MOBILE GmbH sono marchi di i.safe MOBILE GmbH.

Tutti gli altri marchi e copyright sono di proprietà dei rispettivi detentori.
