用户手册 IS945.2 i.safe Mobile

本操作手册是设备 IS-DS940.1 的一部分。本操作手册提供了安全使用设备的各种重要信息。

»在使用设备之前，请仔细阅读本操作手册并特别注意“防爆相关安全规定”部分以及带有警告符号的高亮警告内容。若您不遵循这些说明或不理解它们，则可能会导致死亡、重伤或对设备的损坏。
》请确保您在需要时可随时获取本操作手册。您可在 www.isafe-mobile.com/en/support/downloads 找到当前版本的操作手册。
》请遵循设备和包装随附的所有说明书。
》请遵循当地的安全法规。
仅可在 1/21 和 2/22 地带的爆炸危险区域中，或在爆炸危险区域外使用设备。
仅将经 i.safe MOBILE GmbH 批准的设备连接到 IS-DS940.1。
》请勿在结构上改造设备。
》请勿自行拆开设备或进行任何维修。

防爆相关安全规定

我们假设使用本设备时，操作员能遵守常见的安全规定，并阅读和理解手册、安全说明和证书。在潜在爆炸性区域中使用时，必须遵循以下安全法规：

安装

»扩充口 IS-DS940.1 必须按照 EN IEC 60079-14 进行安装。必须注意文档 1065AD05 中的实体参数。
》阅读并理解文档 1065AD05 中的实体参数 “扩充口”。
在对接接线盒上使用符合您用途的认证电缆密封套 M16。
》确保对接接线盒的所有盖螺钉都已拧紧。盖和外壳之间必须没有大的间隙。
》保护扩充口 IS-DS940.1 免受阳光直射、雨水或盐水等永久环境影响。

12 针对接接口盖

》在爆炸危险区域内，不使用时必须用提供的盖子保护12针对接接口。
》只应在对接平板电脑之前打开盖子。
必须检查 12 针对接接口是否有灰尘沉积，必要时进行清洁。

IP 防护等级

为确保 IP 防护，必须确保设备上的所有密封件都正确就位。

充电

允许将 IS940.x 和 IS945.x 或经 i.safe MOBILE GmbH 批准的爆炸危险区域内的设备连接到 12 针对接接口，以用于充电和数据连接。
》只能在0°C至+45°C(+32°F至+113°F的环境温度下为设备充电。

冲击

设备不得暴露于磨蚀性酸或碱。
》必须保护设备免受强紫外线辐射和强静电电荷的伤害。

使用条件

允许的环境温度范围为 -20^ 至 +55^ ( -4^ 至 +131^ )。
该设备只能用于1、2、21或22区。

故障和损坏

如果有任何理由怀疑设备的安全性受到影响，则必须立即停止使用，并将其从任何爆炸危险区域中移出。必须采取措施防止设备被意外重启。设备的安全性可能会受到影响，例如：

》发生故障。
设备的外壳显示出损坏的迹象。
»设备经受过度负载。
»设备存储不当。
设备上的标记或标签无法辨识。

如果设备出现故障或怀疑其存在故障，我们建议将其发回给 i.safe MOBILE GmbH 以进行检查。

>预期用途

IS-DS940.1 是一个用于数据传输和为 i.safe MOBILE IS940.x/IS945.x 充电的扩充口。

它适用于1/21区和2/22区的爆炸危险区域，符合指令2014/34/EU，1999/92/EC和IECEx系统等。

仅可按本操作手册所述使用设备。任何其它用途将被视为不当并会导致死亡、重伤以及对设备的损坏。

制造商 i.safe MOBILE GmbH 对不当使用所造成的损坏不承担任何责任。如果使用不当，保修将终止。

安装人员

只有获得授权并有资格在爆炸危险区域安装电气元件、且阅读并理解操作手册的人员，才能组装、拆卸和安装本设备。

用户

仅经培训的、符合在爆炸危险区域中使用 Ex 设备资质的、且已阅读并理解本操作手册的人员可使用本设备。

保修

您可以在 www.isafe-mobile.com/en/support/service 找到这些保修条款。

欧盟/英合规性声明

欧盟的符合性声明可以在 www.isafe-mobile.com/en/support/downloads

防爆标志

ATEX:

II 2G Ex ib IIC T4 Gb

II 2D Ex ib IIIC T135° C Db

欧盟型式检验证书：

EPS 24 ATEX 1 010 X

CE-名称：2004

IECEx:

Ex ib IIC T4 Gb

Ex ib IIIC T135° C Db

IECEx 证书: IECEx EPS 24.0001X

>标准配置

您的设备包装包含以下内容:

1 x IS-DS940.1

1x安全说明

2x按键

1x电缆密封套M16

1 x PCB连接器

温度范围:

-20^≤slant Ta≤slant +55^ (EN/IEC 60079-0)

-10^·s +55^ (EN/IEC 62368-1)

制造商：

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Germany

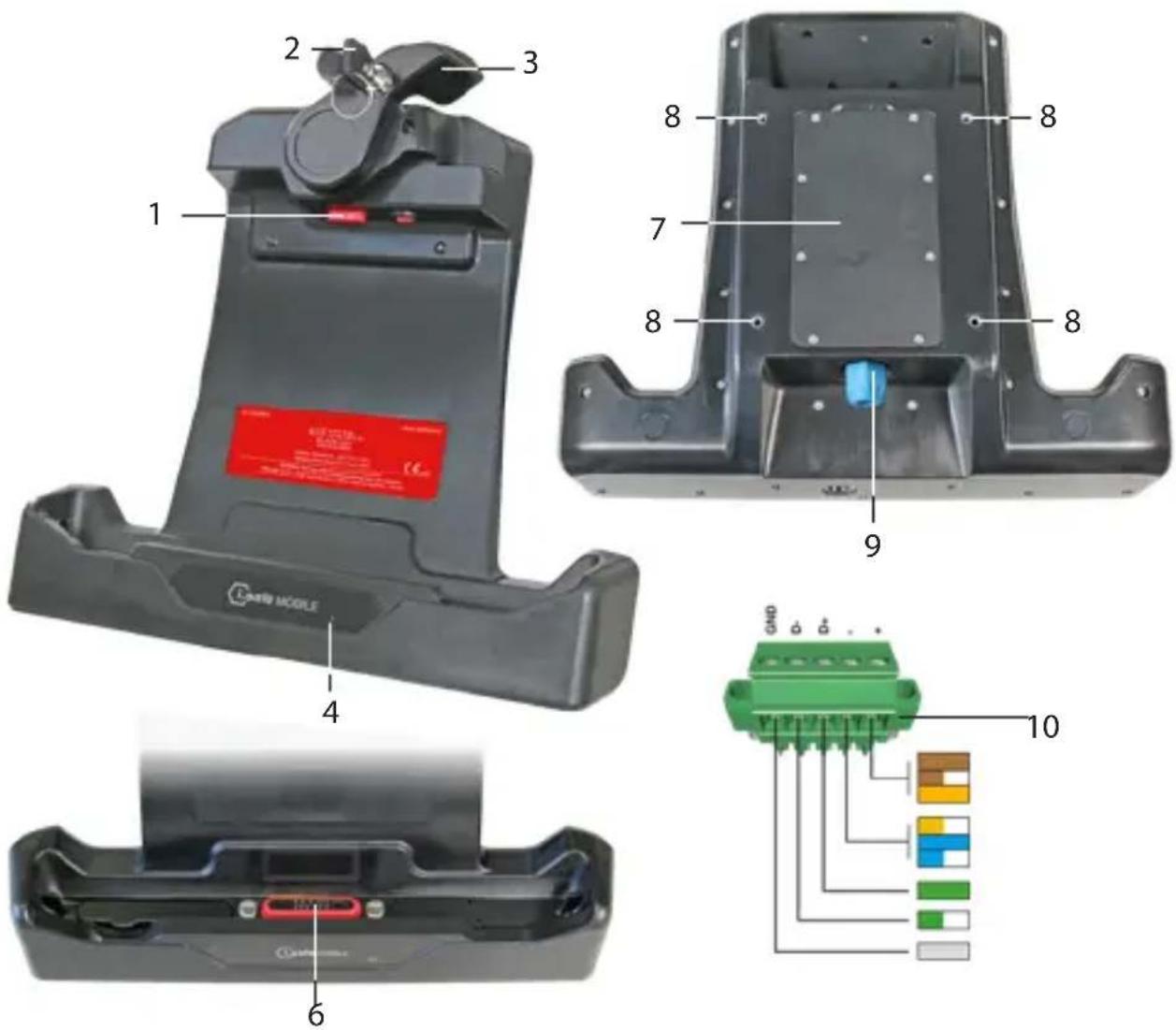

设备总览/功能

1 2 3 8 7 8 8 9 4 6 GND 10

1>锁定
2 按键
3》锁定杆
4) 状态 LED 指示灯: 显示 IS940.X/IS945.X 充电状态。
5>接口盖
6>12针对接接口
7>后盖
8 VESA 标准 100 螺钉连接
9》电缆密封套 M16
10>PCB连接器

>安装

危险

不正确的安装可能导致死亡或严重伤害！

只有获得授权并有资格在爆炸危险区域安装电气元件的人员才能安装本设备。
》只按照 EN IEC 60079-14 安装设备。
》观察文档 1065AD05 中的实体参数。

»拧松后盖(7)上的螺钉，然后取下后盖。
》将连接电缆穿过电缆密封套 M16(9) 并将其拧入螺纹。
将连接线缆连接至PCB连接器(10)。
将PCB连接器连接至IS-DS940.1 PCB。
》连接后盖，然后用手拧紧螺钉。
》确保后盖上的所有螺钉都已拧紧。盖和外壳之间必须没有大的间隙。
》检查电缆密封套 M16 是否固定牢固。

将设备连接到显示器底座上

您可以将设备安装到 Vesa 100 标准的显示器底座上。

》将安装支架拧到 IS-DS940.1 上的螺钉连接件 (8) 上。

充电/数据连接

危险

不当使用会导致死亡或重伤！

只将 IS940.x/IS945.x 或经 i.safe MOBILE GmbH 在爆炸危险区域内批准的设备连接到 IS-DS940.1 的 12 针对接接口。
如果在爆炸危险区域内，不使用时必须用提供的盖子保护12针对接接口。
只在将 IS940.x/IS945.x 放置到 IS-DS940.1 中之前打开接口盖。
检查 12 针对接接口是否有灰尘沉积，必要时进行清洁。
仅可在 0^ C 至 +45^ C (+32°F至+113°F)的环境温度下进行充电。

从 12 针对接接口 (6) 上取下接口盖 (5)。
》将接口盖放入其支架中。
将 IS940.x/IS945.x 放置到 IS-DS940.1 中。
》关闭锁定杆(3)。
或者使用钥匙(2)锁定设备，然后取出钥匙。

IS-DS940.1 上的状态 LED 灯被打开并亮起红色。当 IS940.x/IS945.x 充满电时，IS-DS940.1 上的状态 LED 灯由红色变为绿色。

可能的设备问题

您可在 www.isafe-mobile.com/en/support/service 在 “FAQ” 下找到可能的设备问题及如何解决它们的信息。

若您有任何后续疑问，请在 www.isafe-mobile.com/en/support/service 联系 i.safe MOBILE GmbH 维修服务。

>维护/修理

该设备本身没有可由用户维修的部件。

警告

不当的维修会引发爆炸或起火风险，进而引发死亡或重伤！请勿自行拆开设备或进行任何维修。

若设备未正常工作，需要维修或需要更换部件，请在

www.isafe-mobile.com/en/support/service 联系 i.safe MOBILE GmbH 维修服务。

退货运输

请在 www.isafe-mobile.com/en/support/service 联系 i.safe MOBILE GmbH 维修服务。

>零售合作伙伴

您可在 www.isafe-mobile.com/en/contact 找到负责您所在国家的零售合作伙伴专员。

清洁

注意

不当清洁会损坏设备。请在清洁时注意以下：

»在清洁前将设备从插座上拔下。
从 IS-DS940.1 上卸下 IS940.x/IS945.x。
》请勿将化学试剂用于清洁。
用湿润的柔软防静电布清洁设备。

>储存

注意

不当储存会损坏设备。将设备保存在湿度为10%至60%的下列环境温度中：

长达一个月： -20^ 至 +45^ （ -4^ 至 +113^ ）
长达三个月： -10^ C 至 +35^ C ( +14^ F 至 +95^ F)
三个月以上： -10^ 至 +25^(+14^ 至 +77^

> 回收

注意

对电子产品、电池和包装材料的不当废弃处理会给环境带来风险。请在废弃处理时注意以下：

》请勿将电池与家庭垃圾一起丢弃。
请始终在合适的回收点对电子产品、电池和包装材料进行废弃处理。这样有助于防止出现不受控制的废物处理，并促进材料的回收利用。

您可从当地的废物处理公司、政府机构或在 www.isafe-mobile.com/en/support/service 中找到负责您所在国家或地区的 i.safe MOBILE GmbH 服务中心来获取更多信息。

商标

i.safe MOBILE GmbH 和 i.safe MOBILE GmbH 徽标是 i.safe MOBILE GmbH 的注册商标。其他所有商标和版权均为其各自所有者的财产。
