BRUKSANVISNING IS945.2 i.safe Mobile

Op til én måned: -20 °C til +45 °C (-4 °F til +113 °F)
Op til 3 måneder: -10 °C til +35 °C (+14 °F til +95 °F)
Over 3 måneder: -10 °C til +25 °C (+14 °F til +77 °F)

GENANVENDELSE

BEMÄRK

Denne brukerhåndboken er en del av enheten IS-DS940.1. Brukerhåndboken gir viktig informasjon for sikker bruk av enheten.

» Før du bruker enheten, må du lese denne brukerhåndboken nøye og vær spesielt opp-merksom på avsnittet "EX-RELEVANTE SIKKERHETSFORSKRIFTER" og advarslene som er markert med varselsymbolet. Hvis du ikke følger disse instruksjonene eller ikke forstår dem, kan dette føre til dødelige eller alvorlige personskader og skader på enheten.
» Forsikre deg om at du har tilgang til denne brukerhåndboken när du trenger den. Du finner den aktuelle brukerhåndboken på www.isafe-mobile.com/en/support/downloads
» Følg alle instruksjonene på enheten og emballasjen.
»Følg lokale sikkerhetsregler.
» Enheten skal kun brukes i eksplosjonsfarlige områder i sone 1/21 og 2/22 eller utenfor eksplosjonsfarlige områder.
» Kun enheter som er godkjent av i.safe MOBILE GmbH skal kobles til IS-DS940.1.
» Ikke endre enhetens struktur.
» Ikke åpne enheten eller utfør reparasjoner selv.

EX-RELEVANTE SIKKERHETSFORSKRIFTER

Bruk av denne enheten forutsetter at brukeren har lest de generelle sikkerhetsreglene og har lest og forstått bruksanvisningen, sikkerhetsinstruksene og sertifikatet. Følgende sikkerhetsforskrifter må i tillegg følges ved bruk i eksplosjonsfarlige områder:

INSTALLASJON

» Dokkingstasjonen IS-DS940.1 må installeres i henhold til EN IEC 60079-14. Ta hensyn til enhetsparametere i dokumentet 1065AD05.
» Les og forstå dokumentet 1065AD05 Enhetsparametere dockingstasjon.
» Bruk en sertifisert kabelmuffe M16 på koblingsboksen for dockingen som er egnet for ditt formål.
» Pass på at alle dekselskruer for koblingsboksen for dockingen er strammet. Det må ikke være en stor glipe mellom dekselet og huset.
» Beskytt dockingstasjonen IS-DS940.1 mot permanente miljøavhengige påvirkninger slik som direkte sollys, regn eller saltvann.

DEKSEL FOR 12-POLET DOCKINGGRENSESNITT

» Det 12-polede dockinggrensesnittet må beskyttes av det medfølgende dekselet i eksplosjonsfarlige områder när det ikke er i bruk.
» Dekselet skal åpnes først rett før nettbrettet brukes i dockingen.
» Det 12-polede dockinggrensesnittet må kontrolleres med tanke på støvansamlinger, og rengjøres ved behov.

IP-BESKYTTELSE

» For å garantere at IP-beskyttelsen er så god som den skal, må du sørge for at alle pakningene er festet slik de skal på apparatet.

LADING

» Det er tillatt å koble IS940.x og IS945.x eller enheter som er godkjent av i.safe MOBILE GmbH, til den 12-polede dockinggrensesnittet innenfor eksplosjonsfarlige områder for lading og datatilkobling.
» Apparatet skal kun lades ved temperaturer på mellom 0 °C til +45 °C (+32 °F til +113 °F).

ST∅T

» Apparatet må ikke utsettes for noen form for aggressive syrer eller baser.
» Enheten må beskyttes mot overdrevent UV-lys og ladeprosesser med høy elektrostatisk utladning.

BRUKSBETINGELSER

» Tillatt omgivelsestemperaturområde er -20 °C til +55 °C (-4 °F til +131 °F).
» Enheten kan bare brukes i sone 1, 2, 21 og 22.

FEIL OG SKADER

Hvis det finnes noen grunn til å tvile på om enhetens sikkerhet har blitt brutt, skal den ikke lenger brukes og umiddelbart fjernes fra eksplosjonsfarlige områder.

Tiltak må treffes for å unngå utilsiktet ny bruk av enheten.

Sikkerheten til enheten kan ha blitt brutt hvis for eksempel:

» en feil oppstår.
» dekselet på enheten viser tegn på skade.
» enheten har blitt utsatt for overdrevent stor belastning.
» enheten er blitt oppbevart feil.
» merker og etiketter på enheten er uleselige.

Det anbefales at en enhet som viser tegn på eller mistenkes for å ha feil eller skader blir returnert til i.safe MOBILE GmbH for inspeksjon.

RIKTIG BRUK

IS-DS940.1 er en dockingstasjon for dataoverføring og lading av IS940.x/IS945.x.

Den er egnet for bruk i eksplosjonsfarlige områder i sone 1/21 og 2/22, iht. bl.a. direktivene 2014/34/EU og 1999/92/EF samt IECEx-systemet.

Enheten skal kun brukes som beskrevet i denne brukerhåndboken. All annen bruk regnes som feil, og kan føre til dødelige og alvorlige personskader og skader på enheten.

Produsenten, i.safe MOBILE GmbH, overtar ikke ansvar for skader som forårsakes av feil bruk. Garantien gjelder ikke ved feil bruk.

INSTALLASJONSPERSONALE

Kun personal som er autorisert og kvalifisert for installering av elektriske komponenter i eksplosjonsfarlige områder og som har lest og forstått brukerhåndboken, kan montere, demontere og installere denne enheten.

BRUKER

Kun opplærte brukere som er kvalifisert for bruk av Ex-enheter i eksplosjonsfarlige områder og som har lest og forstått denne brukerhåndboken, kan bruke denne enheten.

GARANTI

Garantibetingelsene finner du på www.isafe-mobile.com/en/support/service

EU-SAMSVARSERKLÆRING

Du finner EU-samsvarserklæringen på www.isafe-mobile.com/en/support/downloads

EX-MERKING

> ATEX:

Eii 2G Ex ib IIC T4 Gb

① II 2D Ex ib IIIC T135°C Db

EU Typegodkjenningssertifikat:

EPS 24 ATEX 1 010 X

CE-merke: 2004

IECEx:

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

IECEx sertifikat: IECEx EPS 24.0001X

LEVERINGSOMFANG

Pakken med enheten inneholder følgende:

1 x IS-DS940.1

1 x Sikkerhetsinstruksjoner

2 x Tast

1 x Kabelmuffe M16

1 x PCB-kontakt

>Temperaturomrade:

-20 °C ≤ Ta ≤ +55 °C (EN/IEC 60079-0)

-10 °C ... +55 °C (EN/IEC 62368-1)

>Produsert av:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Tyskland

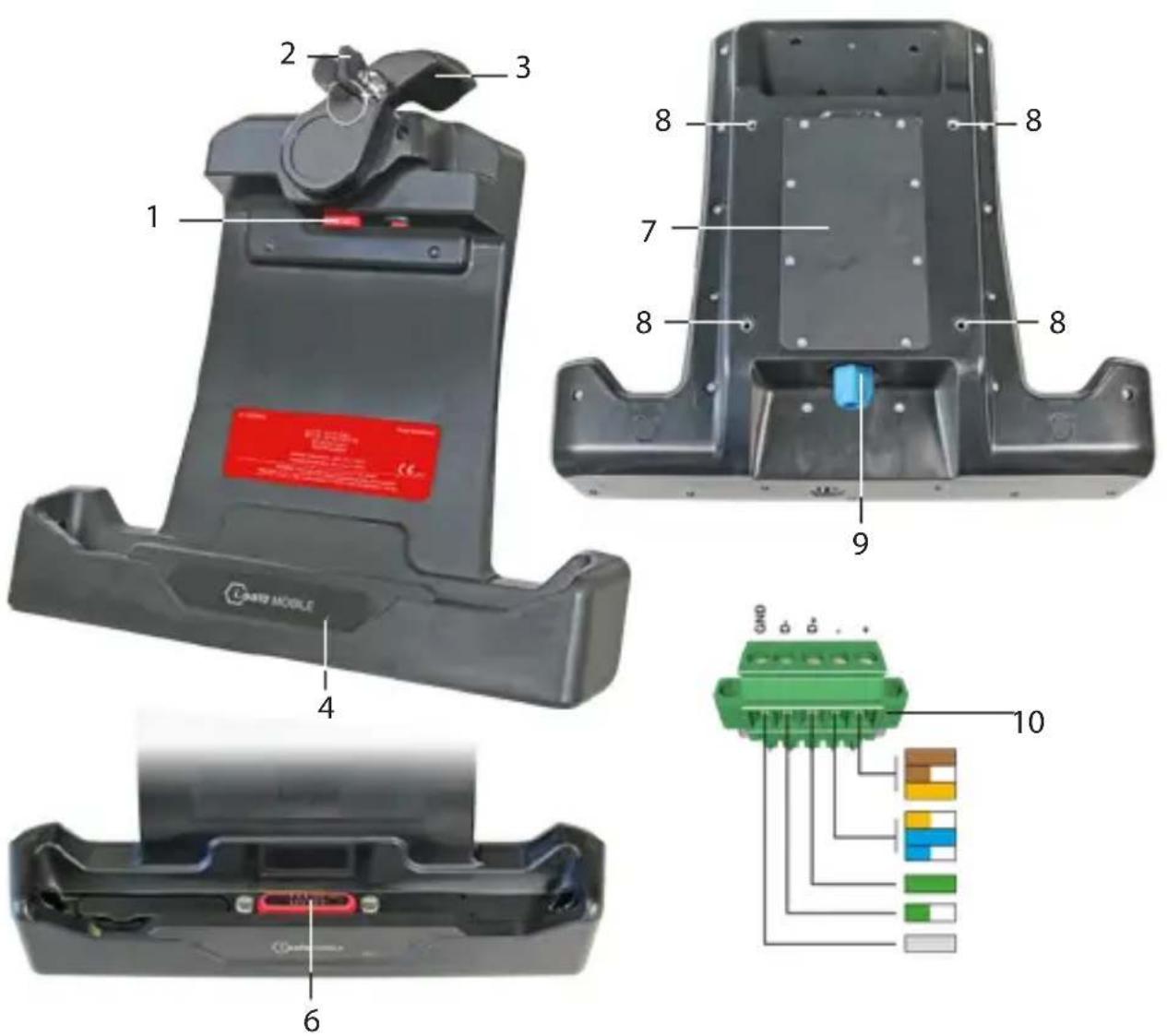

ENHETSOVERSIKT

1 2 3 8 7 8 8 9 4 6 GND 10

1) LÅS
2) TAST
3 LOCKINGLEVER
4) STATUS LED: Skjerm som viser IS940.x/IS945.x ladestatus.
5) GRENSESNITTDEKSEL
6 y12-POLERSDOCKINGGRENSESNITTET
7) BAKDEKSEL
8) VESA-STANDARD 100 SKRUFESTE
9 KABELMUFFE M16
10>PCB-KONTAKT

INSTALLASJON

FARE

Feil installasjon kan føre til dødelige eller alvorlige personskader!

»Du kan bare installere enheten h+K34+L37
»Installer enheten kun i henhold til EN IEC 60079-14.
»Se parameterne for enheten i dokumentet 1065AD05.

»IS940.x/IS945.x eller enheter som er godkjent av i.safe MOBILE GmbH, skal bare kobles til det 12-polede dockinggrensesnittet innenfor eksplosjonsfarlige områder til den 12-polede dockinggrensesnittet for IS-DS940.1.
»Beskytt det 12-polede dockinggrensesnittet med det medfølgende dekselet innenfor eksplosjonsfarlige områder när det ikke er i bruk.
»Grensesnittdekselet må bare åpnes rett før IS940.x/IS945.x plasseres i IS-DS940.1.
» Kontroller det 12-polede dockinggrensesnittet med tanke på støvansamlinger og rengjøres ved behov.
»Enheten skal kun lades i omgivelsestemperaturer mellom 0 °C og +45 °C (+32 °F til +113 °F).

Enheten har ikke noen deler som brukeren selv skal vedlikeholde.

ADVARSEL

Feil utførte reparasjoner utgjør en fare for eksplosjon eller brann, som kan føre til dødelige eller alvorlige personskader! Ikke åpne enheten eller utfør reparasjoner selv.

Kontakt i.safe MOBILE GmbHs reparasjonsservice på

Kontakt i.safe MOBILE GmbHs reparasjonsservice på

Du finner detaljhandelspartneren som er ansvarlig for landet ditt på www.isafe-mobile.com/en/contact

RENGJ∅RING

MERK

Feil rengjøring kan forårsake skader på enheten. Husk følgende när du rengjør:

» Koble enheten fra stikkontakten før rengjøring.
» Fjern IS940.x/IS945.x fra IS-DS940.1.
» Ikke bruk kjemikalier til rengjøringen.
» Rengjør enheten med en myk, fuktet antistatisk klut.

OPPBEVARING

MERK

Feil oppbevaring kan forårsake skader på enheten. Enheten oppbevares i en luftfuktighet på 10–60 % og i følgende omgivelsestemperaturer:

Feil kassering av elektroniske produkter, batterier og emballasjematerialer er en fare for miljøet. Husk følgende når du kasserer elementer:

» IKKE kast batterier i husholdningsavfallet.
» Elektroniske produkter, batterier og emballasjematerial må alltid kasseres egnede oppsamlingssteder. På denne måten forhindrer du ukontrollert kassering av avfall og bidrar til resirkulering av materialressurser.

Du får mer informasjon fra regionale renovasjonsfirmaer, statlige myndigheter eller i.safe MOBILE GmbH-servicesenteret som er ansvarlig for ditt land eller din region på www.isafe-mobile.com/en/support/service

MERKER

i.safe MOBILE GmbH og i.safe MOBILE GmbH-logoen er merker fra i.safe MOBILE GmbH.

Alle videre merker og opphavsretter tilhører den aktuelle eieren.
