GEBRUIKSAANWIJZING IS945.2 i.safe Mobile

Deze bedieningshandleiding is onderdeel van het apparaat IS-DS940.1. De bedieningshandleiding bevat belangrijke informatie over veilig gebruik van het apparaat.

» Voordat u het apparaat gebruikt, leest u deze bedieningshandleiding aandachtig door en let u vooral op het gedeelte "EX-RELEVANTE VEILIGHEIDSVOORSCHRIFTEN" en de waarschuwingen die zijn gemarkeerd met het waarschuwingssymbool. Als u deze instructies niet opvolgt of niet begrijpt, kan dit leiden tot de dood, ernstig letsel en schade aan het apparaat.
» Zorg dat u toegang hebt tot deze bedieningshandleiding wanneer u deze nodig hebt. U vindt de huidige bedieningshandleiding op www.isafe-mobile.com/en/support/downloads
» Volg alle instructies op die staan vermeld op het apparaat en op de verpakking.
» Volg alle lokale veiligheidsvoorschriften op.
» Gebruik het apparaat alleen in explosiegevaarlijke gebieden van zone 1/21 en 2/22 of buiten explosiegevaarlijke gebieden.
» Sluit alleen goedgekeurde apparaten van i.safe MOBILE GmbH aan op de IS-DS940.1.
» Pas de constructie van het apparaat niet aan.
» Open het apparaat niet en voer niet zelf reparaties uit.

EX-RELEVANTE VEILIGHEIDSVOORSCHRIFTEN

Het gebruik van dit apparaat veronderstelt dat de gebruiker de normale veiligheidsvoorschriften naleeft en zowel de handleiding, de veiligheidsinstructies en het certificaat heeft gelezen en begrepen. Bij gebruik in gebieden met explosiegevaar moet u ook de volgende veiligheidsvoorschriften naleven:

INSTALLATIE

» Het dockingstation IS-DS940.1 moet worden geïnstalleerd volgens EN IEC 60079-14. De apparaatparameters in document 1065AD05 moeten in acht worden genomen.
»Lees en begrijp het document 1065AD05 Apparaatparameter dockingstation.
» Gebruik een gecertificeerde kabelwartel M16 bij de dockingaansluitkast die geschikt is voor uw doeleinden.
» Zorg ervoor dat alle schroeven van de afdekking van de dockingaansluitkast zijn vastgedraaid. Er mag zich geen grote spleet tussen de afdekking en de behuizing bevinden.
» Bescherm het dockingstation IS-DS940.1 tegen permanente omgevingsinvloeden zoals direct zonlicht, regen of zout water.

AFDEKKING 12-PENS DOCKINGAANSLUITING

» De 12-pens dockingaansluiting moet binnen explosiegevaarlijke omgevingen worden afgesloten door de meegeleverde afdekking wanneer deze niet in gebruik is.
» De afdekking mag alleen worden geopend vlak voordat de tablet in de docking wordt gebruikt.
» De 12-pens dockingaansluiting moet worden gecontroleerd op stofafzettingen en zo nodig worden schoongemaakt.

IP-BESCHERMING

» Om de IP-bescherming te kunnen waarborgen, moet worden verzekerd dat alle afdichtingen correct op het apparaat zijn aangebracht.

OPLADEN

» De IS940.x en IS945.x of door i.safe MOBILE GmbH goedgekeurde apparaten mogen binnen explosiegevaarlijke omgevingen worden aangesloten op de 12-pens dockingaansluiting voor opladen en gegevensverbinding.

» Laad het apparaat alleen op bij omgevingstemperaturen tussen 0 °C en +45 °C (+32 °F en +113 °F).

STOTEN

» Stel het apparaat niet bloot aan bijtende zuren of logen.
» Het apparaat moet worden beschermd tegen overmatige blootstelling aan UV-licht en laadprocessen met een hoge elektrostatische lading.

GEBRUIKSTOESTANDEN

» Het toegestane bereik van de omgevingstemperatuur is -20 °C en +55 °C (-4 °F en +131 °F)
» Het apparaat mag alleen worden gebruikt in de zones 1, 2, 21 of 22.

DEFECTEN EN BESCHADIGING

Mochten er redenen zijn om te vermoeden dat de veiligheid van het apparaat gecompromitteerd is, moet het gebruik onmiddellijk worden gestopt en het apparaat uit een explosiegevaarlijke omgeving worden verwijderd. Er moeten maatregelen worden getroffen om het onopzettelijk inschakelen van het apparaat te voorkomen. De veiligheid van het apparaat kan bijv. gecompromitteerd zijn, indien:

» er storingen optreden.
» er schade zichtbaar is aan de behuizing van het apparaat.
» het apparaat is blootgesteld aan extreme belastingen.
» het apparaat onjuist is opgeborgen.
» merktekens of labels op het apparaat onleesbaar zijn.

Het is raadzaam om een apparaat dat defecten en beschadigen vertoont of waarvan dit wordt vermoed, terug te sturen naar i.safe MOBILE GmbH voor onderzoek.

BEOOGD GEBRUIK

De IS-DS940.1 is een dockingstation voor gegevensoverdracht en het opladen van de IS940.x/IS945.x.

Het is geschikt voor gebruik in explosiegevaarlijke omgevingen van de categorieën 1/21 en 2/22, en het voldoet onder andere aan de richtlijnen 2014/34/EU, 1999/92/EG en het IECEx-systeem.

Gebruik het apparaat alleen zoals is beschreven in deze bedieningshandleiding. Elk ander gebruik wordt beschouwd als onjuist en kan leiden tot de dood, ernstig letsel en schade aan het apparaat.

De fabrikant, i.safe MOBILE GmbH, aanvaardt geen aansprakelijkheid voor schade als gevolg van onjuist gebruik. De garantie vervalt bij onjuist gebruik.

INSTALLATIEPERSONEEL

Alleen personeel dat bevoegd en gekwalificeerd is om elektrische componenten in explosiegevaarlijke omgevingen te installeren en dat de bedieningshandleiding heeft gelezen en begrepen, mag dit apparaat monteren, demonteren en installeren.

GEBRUIKER

Dit apparaat mag alleen worden gebruikt door getrainde gebruikers die bekend zijn met het gebruik van Ex-apparaten in explosiegevaarlijke gebieden en die deze bedieningshandleiding hebben gelezen en begrepen.

GARANTIE

U vindt de garantievoorwaarden op www.isafe-mobile.com/en/support/service

EG-CONFORMITEITSVERKLARING

U vindt de EU-verklaring van conformiteit op

Verklaring van EU-typeonderzoek:

EPS 24 ATEX 1 010 X

CE-keurmerk: 2004

IECEx:

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

IECEx-certificaat: IECEx EPS 24.0001X

>Temperatuurbereik:

-20 °C ≤ Ta ≤ +55 °C (EN/IEC 60079-0)

-10 °C ... +55 °C (EN/IEC 62368-1)

Vervaardigd door:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Duitsland

OMVANG VAN DE LEVERING

De verpakking van uw apparaat bevat het volgende:

1 x IS-DS940.1

1 x Veiligheidsinstructies

2 x Sleutel

1 x Kabelwartel M16

1 x PCB-connector

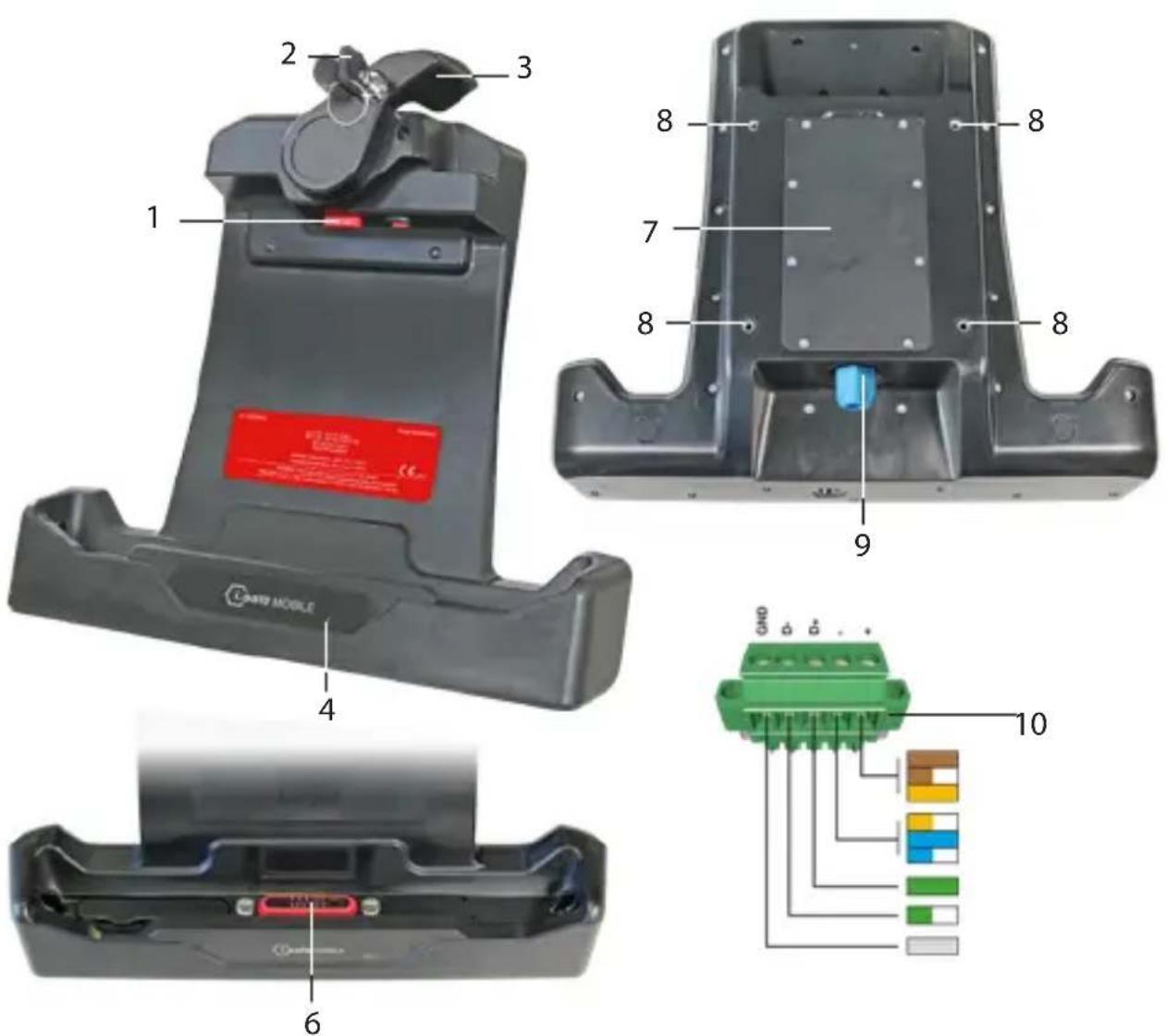

APPARAATOVERZICHT

Een onjuiste installatie kan leiden tot fataal of ernstig letsel!

»Installeer het apparaat alleen als u bevoegd en gekwalificeerd bent om elektrische componenten in explosiegevaarlijke omgevingen te installeren.
»Installeer het apparaat alleen volgens EN IEC 60079-14.
»Neem de apparaatparameters van document 1065AD05 in acht.

» Draai de schroeven van de achterafdekking (7) los en verwijder die.
» Leid de aansluitkabel door de kabelwartel M16 (9) en schroef hem in de schroefdraad.
» Sluit de verbindingskabel aan op de PCB-connector (10).
» Sluit de PCB-connector aan op de IS-DS940.1 PCB.
» Bevestig de achterafdekking en draai de schroeven handvast aan.
» Zorg ervoor dat alle schroeven in de achterafdekking vastgedraaid zijn. Er mag zich geen grote spleet tussen de afdekking en de behuizing bevinden.
» Controleer of de kabelwartel M16 goed vastzit.

HET APPARAAT VASTMAKEN AAN EEN MONITORBEVESTIGING

U kunt het apparaat monteren aan een monitorbevestiging met behulp van Vesa-standaard 100.

» Schroef de bevestigingsbeugel aan de schroefverbindingen (8) op de IS-DS940.1.

>OPLADEN/GEGEVENSVERBINDING

GEVAAR

Onjuist gebruik kan leiden tot de dood of ernstig letsel.

»Sluit binnen explosiegevaarlijke omgevingen alleen de IS940.x en IS945.x of door i.safe MOBILE GmbH goedgekeurde apparaten aan op de 12-pens dockingaansluiting van de IS-DS940.1.
»Wanneer de 12-pens dockingaansluiting niet in gebruik is, moet deze binnen explosiegevaarlijke omgevingen worden afgesloten met de meegeleverde afdekking.
»Open de aansluitingsafdekking alleen vlak voordat de IS940.x/IS945.x in de IS-DS940.1 wordt geplaatst.
»Controleer de 12-pens dockingaansluiting op stofafzettingen en reinig deze indien nodig.
»Laad alleen op bij omgevingstemperaturen tussen 0 °C en +45 °C (+32 °F tot +113 °F).

» Verwijder de aansluitingsafdekking (5) van de 12-pens dockingaansluiting (6).
» Plaats de aansluitingsafdekking in zijn houder.
» Plaats de IS940.x/IS945.x in de IS-DS940.1.
» Sluit de vergrendelingshendel (3).
» Vergrendel het apparaat eventueel met de sleutel (2) en verwijder de sleutel.

De statusled op de IS-DS940.1 schakelt in en licht rood op.Wanneer de IS940.x/IS945.x volledig is opgeladen, verandert de statusled op de IS-DS940.1 van rood naar groen.

MOGELIJKE PROBLEMEN MET HET APPARAAT

Informatie over mogelijke problemen met het apparaat en de oplossingen vindt u op www.isafe-mobile.com/en/support/service in het menu-item "FAQ".

Als u vragen hebt, neemt u contact op met de reparatieservice van i.safe MOBILE GmbH via www.isafe-mobile.com/en/support/service

ONDERHOUD / REPARATIE

Het apparaat heeft geen onderdelen die door gebruiker kunnen worden gerepareerd.

WAARSCHUWING

Bij onjuiste reparaties bestaat het risico op explosie of brand, die kan leiden tot de dood of ernstig letsel. Open het apparaat niet en voer niet zelf reparaties uit.

Neem contact op met de reparatieservice van i.safe MOBILE GmbH via www.isafe-mobile.com/en/support/service als het apparaat niet normaal werkt, als het apparaat moet worden gerepareerd of als u een vervangend onderdeel nodig hebt.

RETOURZENDING

Neem contact op met de reparatieservice van i.safe MOBILE GmbH via www.isafe-mobile.com/en/support/service

VERKOOPPARTNER

U kunt de gespecialiseerde verkooppartner voor uw land vinden op www.isafe-mobile.com/en/contact

REINIGEN

LET OP

Door incorrect reinigen kan het apparaat beschadigd raken. Let tijdens het reinigen op het volgende:

» Ontkoppel het apparaat van het stopcontact voordat u het gaat reinigen.
» Verwijder de IS940.x/IS945.x van de IS-DS940.1.
» Gebruik bij het reinigen geen chemische middelen.
» Reinig het apparaat met een zachte, vochtige, antistatische doek.

BEWAREN

LET OP

Door incorrect bewaren kan het apparaat beschadigd raken. Bewaar het apparaat bij een vochtigheid van 10 % tot 60 % bij de volgende omgevingstemperaturen:

Tot één maand: -20 °C tot +45 °C (-4 °F tot +113 °F)
Tot drie maanden: -10 °C tot +35 °C (+14 °F tot +95 °F)
Meer dan drie maanden: -10 °C tot +25 °C (+14 °F tot +77 °F)

RECYCLING

LET OP

Door onjuist weggooien van elektronische producten, accu's en verpak- kingsmaterialen loopt het milieu risico. Let tijdens het weggooien van items op het volgende:

» Gooi accu's niet weg met het huishoudelijke afval.
» Gooi elektronische producten, accu's en verpakkingsmateriaal altijd weg bij de geschikte verzamelpunten. Op deze manier helpt u voorkomen dat afval ongecontroleerd wordt weggegooid en bevordert u het recyclen van materialen.

Meer informatie kunt u krijgen van regionale afvalverwerkingsbedrijven, provinciale autoriteiten of het servicecentrum van i.safe MOBILE GmbH dat verantwoordelijk is voor uw land of regio, via www.isafe-mobile.com/en/support/service

HANDELSMERKEN

i.safe MOBILE GmbH en het i.safe MOBILE GmbH-logo zijn merken van i.safe MOBILE GmbH. Alle andere merken en auteursrechten zijn eigendom van hun betreffende houders.
