BRUKSANVISNING IS945.2 i.safe Mobile

Denna bruksanvisning är en del av apparaten IS-DS940.1. Bruksanvisningen ger väsentlig information om hur enheten kan användas säkert.

» Innan du använder enheten läs denna bruksanvisning omsorgsfullt och uppmärksamma särskilt avsnittet "EX-RELEVANTA SÄKERHETSFÖRESKRIFTER" och varningarna som markerats med varningssymbolen. Om du inte följer dessa instruktioner eller om du inte förstår dem, kan det leda till döden, allvarliga personskador och skador på enheten.
» Se till att du har tillgång till denna bruksanvisning när du behöver den. Du hittar den aktuella bruksanvisningen på www.isafe-mobile.com/en/support/downloads
» Följ samtliga instruktioner på enheten och på förpackningen.
» Följ lokala säkerhetsförordningar.
» Använd enheten enbart i explosionsfarliga områden klassade zon 1/21 eller 2/22 samt utanför explosionsfarliga områden.
» Anslut endast enheter som i.safe MOBILE GmbH har godkänt till IS-DS940.1.
» Ändra inte enhetens uppbyggnad.
» Öppna inte enheten eller reparera inte själv.

EX-RELEVANTA SÄKERHETSFÖRESKRIFTER

Användning av den här enheten förutsätter att operatören iakttar de vedertagna säkerhetsföreskrifterna och har läst och förstått bruksanvisning, säkerhetsinstruktioner och -certifikat. Följande säkerhetsanvisningar måste dessutom följas vid användning i explosionsfarliga områden:

INSTALLATION

» Dockningsstationen IS-DS940.1 måste installeras enligt EN IEC 60079-14. Objektparametrarna i dokumentet 1065AD05 måste beaktas.
» Läs och förstå innehållet i dokumentet 1065AD05 Objektparametrar för dockningsstation.
» Använd en certifierad kabelpackningsring M16 vid dockningskopplingslädan.
» Kontrollera att alla skyddsskruvar för dockningskopplingslädan har dragits åt. Det får inte finnas något större mellanrum mellan skyddet och höljet.
» Skydda dockningsstationen IS-DS940.1 från permanent påverkan från miljön, till exempel direkt solsken, regn eller saltvatten.

SKYDD FÖR 12-STIFTS-DOCKNINGSGRÄNSSNITT

» 12-stifts-dockningsgränssnittet måste skyddas av det medföljande skyddet i explosionsfarliga områden när det inte används.
» Skyddet får endast öppnas precis innan surfplattan används i dockningen.
» Kontrollera att 12-stifts-gränssnittet inte har dammavlagringar och rengörs vid behov.

IP-SKYDD

» För att garantera ett verksamt IP-skydd måste säkerställas att alla tätningar på enheten sitter på plats och fungerar korrekt.

LADDNING

» IS940.x och IS945.x eller enheter som har godkänts av i.safe MOBILE GmbH i explosionsfarliga områden får anslutas till 12-stifts-dockningsgränssnittet för att ladda och ansluta data.

» Enheten får endast laddas vid en omgivningstemperatur på mellan 0 °C bis +45 °C (+32 °F bis +113 °F).

EFFEKTER

» Enheten får inte exponeras för aggressiva syror eller baser.
» Enheten måste skyddas mot överdriven strålning från UV-ljus och stark elektrostatisk laddning.

ANVÄNDARVILLKOR

» Den tillåtna intervallen för omgivningstemperaturen är -20 °C och +55 °C (-4 °F och +131 °F).
» Enheten får endast användas i zonerna 1, 2, 21 eller 22.

FEL OCH SKADOR

Om det finns anledning att misstänka att säkerheten för enheten har äventyrats ska den omedelbart tas ur bruk och bort från alla ex-riskområden. Åtgärder måste vidtas för att förhindra oavsiktlig återstart av enheten.

Säkerheten för enheten kan äventyras om till exempel:

» Fel uppstår.

» Enhetens hölje uppvisar skador.

» Enheten har utsatts för alltför stora belastningar.

» Enheten har förvarats felaktigt.

» Märkningar eller etiketter på enheten är oläsliga.

Det rekommenderas att en enhet som har fel eller där det misstänks vara fel eller skador, returneras till i.safe MOBILE GmbH för inspektion.

>AVSEDD ANVÄNDNING

IS-DS940.1 är en dockningsstation för överföring av data och laddning av IS940.x/IS945.x. Den är avsedd för användning i explosionsfarliga områden i zon 1/21 och 2/22 enligt bland annat direktiven 2014/34/EU, 1999/92/EG och IECEx-systemet.

Använd enheten enbart som det beskrivs i denna bruksanvisning. All annan användning betraktas som felaktig och kan leda till döden, allvarliga personskador och att enheten går sönder.

Tillverkaren i.safe MOBILE GmbH tar inte på sig något ansvar för skador orsakade av felaktig användning. Garantin gäller inte i händelse av felaktig användning.

INSTALLATIONSPERSONAL

Montering, demontering och installation av den här enheten får endast utföras av personal som är behörig och kvalificerad att installera elkomponenter och som har läst och förstått innehållet i den här driftmanualen.

ANVÄNDARE

Enbart utbildade användare som vet hur man använder Ex-enheter i explosionsfarliga områden och som har läst och förstått denna bruksanvisning får använda denna enhet.

GARANTI

Du hittar garantivillkoren på www.isafe-mobile.com/en/support/service

EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

EU-försäkran återfinns på www.isafe-mobile.com/en/support/downloads

EX-MÄRKNINGAR

> ATEX:

Eii 2G Ex ib IIC T4 Gb

① II 2D Ex ib IIIC T135°C Db

EU-typintyg:

EPS 24 ATEX 1 010 X

CE-märkning: 2004

IECEx:

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

IECEx-certifikat: IECEx EPS 24.0001X

>Temperaturintervall:

-20 °C ≤ Ta ≤ +55 °C (EN/IEC 60079-0)

-10 °C ... +55 °C (EN/IEC 62368-1)

Tillverkad av:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Tyskland

LEVERANSOMFÅNG

Enhetens förpackning innehåller följande:

1 x IS-DS940.1

1 x Säkerhetsinstruktioner

2 x Knapp

1 x Kabelpackningsring M16

1 x PCB-kontakt

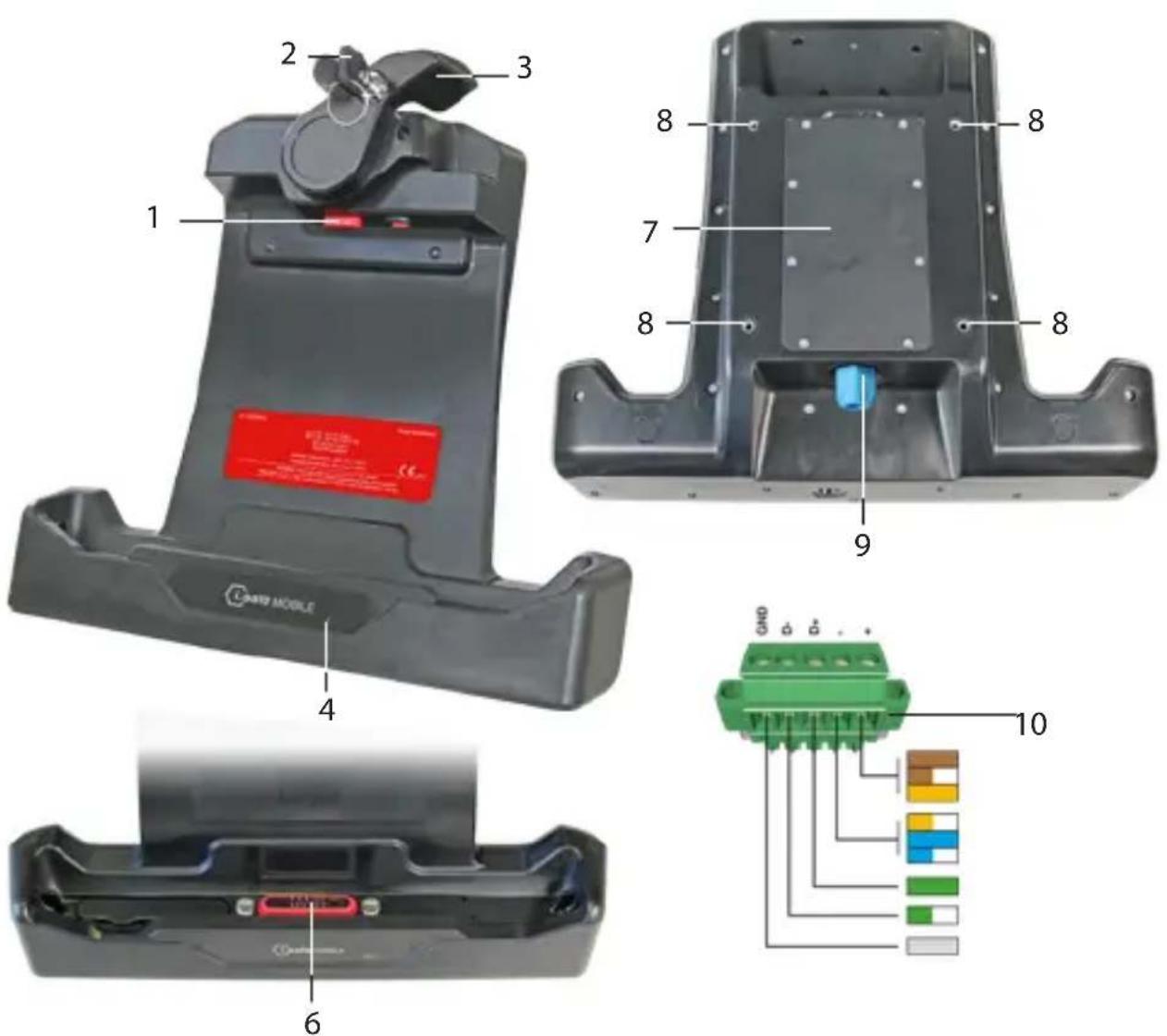

ÖVERSIKT ÖVER ENHETEN

1 2 3 8 7 8 8 9 4 6 10 GND

1) LÅS
2> KNAPP
3) LÅSSPAK
4) STATUS-LED: Display för IS940.x/IS945.x laddningsstatus.
5 > SKYDD FÖR GRÄNSSNITT
6) 12-POLIGA DOCKNINGSGRÄNSSNITTET
7) BAKRE SKYDD
8) VESA-STANDARD 100 SKRUVANSLUTNING
9) KABELPACKNINGSRING M16
10>PCB-KONTAKT

INSTALLATION

FARA

Vid felaktig installation kan följden bli dödsfall eller allvarliga personskador!

»Installera endast enheten om du är behörig och kvalificerad att installera elkomponenter i explosionsfarliga områden.
» Installera endast enheten enligt EN IEC 60079-14.
»Beakta dokumentets objektparametrar 1065AD05.

» Lossa skruvarna på det bakre skyddet (7) och ta bort det.
» För anslutningskabeln genom kabelpackningsringen M16(9) och skruva fast den i skruvgängan.
» Anslut anslutningskabeln till PCB-kontakten (10).
» Anslut PCB-kontakten till IS-DS940.1 PCB.
» Sätt fast det bakre skyddet och dra åt skruvarna till handkraft.
» Kontrollera att alla skruvar på det bakre skyddet är åtdragna. Det får inte finnas något större mellanrum mellan skyddet och höljet.
» Kontrollera att kabelpackningsringen M16 sitter fast korrekt.

SÄTTA FAST ENHETEN I ETT MONITORSTATIV

Enheten går att montera på ett monitorstativ med Vesa standard 100.

» Skruva fast monteringshållaren i skruvanslutningarna (8) på IS-DS940.1.

LADDNING/DATA-ANSLUTNING

FARA

Felaktig användning kan leda till död eller allvarliga personskador!

»Anslut endast IS940.x/IS945.x eller enheter som har godkänts av i.safe MOBILE GmbH i explosionsfarliga områden till 12-stifts-dockningsgränss-nittet på IS-DS940.1.
»Skydda 12-stifts-dockningsgränssnittet med det medföljande skyddet i explosionsfarliga områden när det inte används.
»Öppna inte skyddet för gränssnittet förrän precis innan IS940.x/IS945.x placeras i IS-DS940.1.
»Kontrollera att 12-stifts-dockningsgränssnittet inte har dammavlagringar och rengör vid behov.
»Ladda endast vid omgivningstemperaturer på 0 °C till +45 °C (+32 °F till +113 °F).

» Ta bort skyddet för gränssnittet (5) från 12-stifts-dockningsgränssnittet (6).
» Placera skyddet för gränssnittet i den tillhörande hållare.
» Placera IS940.x/IS945.x i IS-DS940.1.
» Stäng lässpaken (3).
» Det är även möjligt att låsa enheten med nyckeln (2) och dra ur nyckeln.

Status-LED-lampan på IS-DS940.1-brytarna tänds och lyser rött. När IS940.x/IS945.x är fulladdad ändras status-LED-lampan på IS-DS940.1 från rött till grönt.

MÖJLIGA PROBLEM MED ENHETEN

Du hittar information om möjliga problem med enheten och hur du kan åtgärda dem på www.isafe-mobile.com/en/support/service under menyvalet "FAQ".

Om du har ytterligare frågor, ta kontakt med reparationstjänsten hos i.safe MOBILE GmbH på www.isafe-mobile.com/en/support/service

>UNDERHÅLL / REPARATION

Enheten har inga delar som användaren kan utföra service på.

WARNING

Felaktiga reparationer ger en risk för explosion eller brand, vilket kan leda till död eller

allvarliga personskador! Öppna inte enheten eller reparera inte själv.

Ta kontakt med reparationstjänsten på i.safe MOBILE GmbH på www.isafe-mobile.com/en/support/service om enheten inte fungerar normalt, om enheten behöver repareras eller om en ersättningsdel behövs.

RETURLEVERANS

Ta kontakt med reparationstjänsten på i.safe MOBILE GmbH på www.isafe-mobile.com/en/support/service

>ÅTERFÖRSÄLJARE

Du hittar din specialiserade återförsäljare ansvarig för ditt land på www.isafe-mobile.com/en/contact

RENGÖRING

OBSERVERA

Felaktig rengöring kan skada enheten. Observera följande när du gör rent:

» Koppla bort enheten från eluttaget före rengöring.
» Ta bort IS940.x/IS945.x från IS-DS940.1.
» Använd inte kemiska medel för rengöring.
» Gör ren enheten med en mjuk, fuktad och antistatisk duk.

LAGRING

OBSERVERA

Felaktig lagring kan skada enheten. Förvara enheten vid en fuktighet på 10 % till 60 % vid följande omgivningstemperaturer:

Upp till en månad: -20 °C till +45 °C (-4 °F till +113 °F)
Upp till 3 månader: -10 °C till +35 °C (+14 °F till +95 °F)
Längre tid än 3 månader: -10 °C till +25 °C (+14 °F till +77 °F)

ÅTERVINNING

OBSERVERA

Ett felaktigt bortskaffande av elektronik, batterier och förpackningsmaterial medför risker för miljön. Observera följande när du hanterar avfallsartiklar:

»Släng INTE batterier tillsammans med hushållsavfall.
»Ta alltid elektronik, batterier och förpackningsmaterial till lämpliga insamlingsstationer. På så sätt hjälper du till att undvika felaktig avfallshantering och främjar återvinning av material.

Du kan få ytterligare information från lokala avfallshanteringsföretag, statliga myndigheter eller från det i.safe MOBILE GmbH Service Centre som är ansvarigt för ditt land eller region på www.isafe-mobile.com/en/support/service

VARUMÄRKEN

i.safe MOBILE GmbH och i.safe MOBILE GmbH-logotypen är varumärken som tillhör i.safeMOBILE GmbH.

Alla övriga varumärken och upphovsrätter tillhör respektive ägare.
