MANUAL DE UTILIZADOR IS-TH1ER.2 i.safe Mobile

Este Manual de Operações é parte do dispositivo IS-TH1xx.2 (modelo MTHA10 / MTHA11). O Manual de Operações fornece informações importantes para garantir o uso seguro do dispositivo.

» Antes de utilizar o dispositivo, leia cuidadosamente este Manual de Operações e esteja especialmente atento à seção „Segurança“ e aos alertas destacados com o símbolo de aviso.
» Certifique-se de ter acesso a este Manual de Operações sempre que precisar dele. Você pode encontrar o presente Manual de Operações em www.isafe-mobile.com/en/support/downloads
» Siga todas as instruções fornecidas no dispositivo e na embalagem.
» Siga os regulamentos de segurança locais.

USO PRETENDIDO

O dispositivo IS-TH1xx.2 é utilizado para a leitura de códigos de barras. O dispositivo é adequado para uso em atmosferas potencialmente explosivas classificadas (zonas 2/22) de acordo com as diretivas 2014/34/EU, SI 2016 No. 1107,1999/92/EC bem como o esquema IECEx. Utilize o dispositivo apenas conforme descrito neste Manual de Operações. Qualquer outro uso é considerado indevido e pode levar à morte, a ferimentos graves e a danos no dispositivo.

O fabricante i.safe MOBILE GmbH não assume qualquer responsabilidade por danos causados por uso indevido. A garantia expira em caso de uso indevido.

GARANTIA

Você pode encontrar as condições de garantia em

DECLARAÇÃO DE CONFORMIDADE EU/UK

Você encontrará a declaração de conformidade EU/UK em

CONFORMIDADE DO PRODUTO PARA A AMÉRICA DO NORTE

Atende a:

STD UL 62368-1, STD UL 913

Certificado para:

CSA STD CSA C22.2#60079-0, CSA STD CSA C22.2#60079-11, CSA STD CSA C22.2#62368-1

MARCAS

> ATEX:

EII 3G Ex ic op is IIC T4 Gc
II 3D Ex ic op is IIIC T135°C Dc

> Faixa de temperatura:

-20°C ... +60°C (EN/IEC 60079-0)

-10°C ... +50°C (EN/IEC 62368-1)

> Fabricado por:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Germany

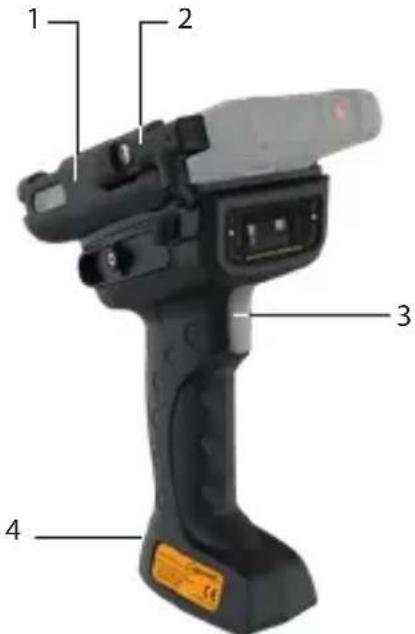

> VISÃO GERAL DO DISPOSITIVO

1 2 3 4

1) SUPORTES: Suportes para o IS530.2
2) CONECTOR: Conectando o IS530.2
3) BOTÃO DO SCANNER: digitalizar códigos de barras
4) OLHO: Olho para cordão IS-TH

CONCEITO DE NOME

Os dois „xx“ em IS-TH1xx.2 são marcadores de posição. O dispositivo IS-TH1xx.2 está disponível em duas versões com diferentes áreas de digitalização e módulos de digitalização:

Nome (modelo) Área de digitalização Mecanismos de leitura

IS-TH1MR.2 (MTHA10) de médio alcance Zebra SE4750 (MR)

IS-TH1ER.2 (MTHA11) extendido alcance Zebra SE4850 (ER)

> SEGURANÇA

Leia cuidadosamente a seção "Segurança" deste Manual de Operações antes de utilizar o dispositivo. Se você não seguir estas instruções ou não as compreender, isso poderá levar à morte, a ferimentos graves e a danos no dispositivo.

USUÁRIO

Apenas usuários treinados, que sejam qualificados para o uso de dispositivos Ex em áreas de risco de explosão e que tenham lido e compreendido este Manual de Operações têm permissão para utilizar este dispositivo.

REGULAMENTOS EX-RELEVANTES DE SEGURANÇA

O uso do dispositivo pressupõe que o usuário observe as normas de segurança comuns e leia o manual de operações, as normas de segurança e o certificado, para impedir falhas na operação no dispositivo. As seguintes normas de segurança também devem ser observadas em caso de uso em áreas potencialmente explosivas:

» O dispositivo só pode ser conectado ao IS530.2 por meio da interface ISM fora de áreas potencialmente explosivas!
»Para garantir a proteção IP, é necessário garantir que todas as juntas estejam presentes e funcionais. A proteção IP não é mais garantida se as lacunas forem visíveis.
»Quando usado em áreas Ex, o dispositivo deve ser conectado com segurança à interface ISM.
»O dispositivo não pode ser exposto a ácidos ou álcalis agressivos.
»O dispositivo pode ser usado apenas nas zonas 2 ou 22.
»Somente acessórios aprovados pela i.safe MOBILE GmbH pode ser usado.

REGULAMENTOS EX-RELEVANTES DE SEGURANÇA PARA A AMÉRICA DO NORTE

Condições de Aceitabilidade:

» O leitor de código de barras IS-TH1xx.2 deve ser protegido contra impactos com alta energia de impacto, contra emissão excessiva de luz UV e processos de alta carga eletrostática.

» O conector de 13 pinos do IS-TH1xx.2 só pode ser montado ou desmontado a partir da interface ISM fora das áreas perigosas.

» Os contatos de carga de 2 pinos do IS-TH1xx.2 devem ser usados somente em locais não perigosos.

» Não é permitido reparo não autorizado.

» O aparelho é para uso em grau de poluição 2 ou melhor.

» Somente o carregador designado pode ser conectado aos contatos de carga.

» Não é adequado para locais perigosos quando o invólucro estiver danificado.

USO EM ÁREAS DE RISCO DE EXPLOSÃO

PERIGO

O uso indevido pode ocasionar a morte ou ferimentos graves!

» Utilize o dispositivo somente em áreas de risco de explosão das zonas 2/22 ou fora das áreas de risco de explosão.
» O dispositivo só pode ser conectado ao IS530.2 por meio da interface ISM fora de áreas potencialmente explosivas!
» Antes de entrar em uma área de risco de explosão com o dispositivo,

• certifique-se de que o dispositivo esteja firmemente fixado à interface ISM do IS530.2,
• certifique-se de que nenhuma lacuna possa ser vista entre as duas metades do dispositivo,
• certifique-se de que o dispositivo não esteja danificado,
• certifique-se de que todas as etiquetas do dispositivo estejam legíveis.

» Se for utilizar o dispositivo em uma área de risco de explosão, leia e siga as instruções da seção "Possíveis erros do usuário".
» Desligue o dispositivo imediatamente e saia da área de risco de explosão o mais rápido possível se

• o dispositivo apresentar mau funcionamento,
• se você tiver danificado a carcaça do dispositivo,
• se você tiver exposto o dispositivo a cargas excessivas e
• se as etiquetas do dispositivo não estiverem mais legíveis.

> POSSÍVEIS ERROS DO USUÁRIO

PERIGO

O uso indevido pode ocasionar a morte ou ferimentos graves! Siga as instruções abaixo:

» Luz laser. Não olhe diretamente para o feixe de laser, classe de laser 2, 630 - 680 nm, 1 mW.
» Não modifique a estrutura do dispositivo.
» Não exponha o dispositivo a altas temperaturas.
» Não exponha o dispositivo a forte radiação UV.
» Não exponha o dispositivo a processos com altas cargas elétricas.
» Não exponha o dispositivo a fortes ácidos ou bases.

Ao trabalhar em áreas de risco de explosão, observe:

» Não solte os parafusos do dispositivo.
» Não abra nenhuma tampa de interface.
» Não carregue o IS530.2.
» Não abra o dispositivo.
» Não danifique o dispositivo.

ESCOPO DE ENTREGA

A embalagem do seu dispositivo contém:

1 x IS-TH1xx.2
1 x Operating Manual Safety Instructions

1 x Chave

1 x Cordão IS-TH

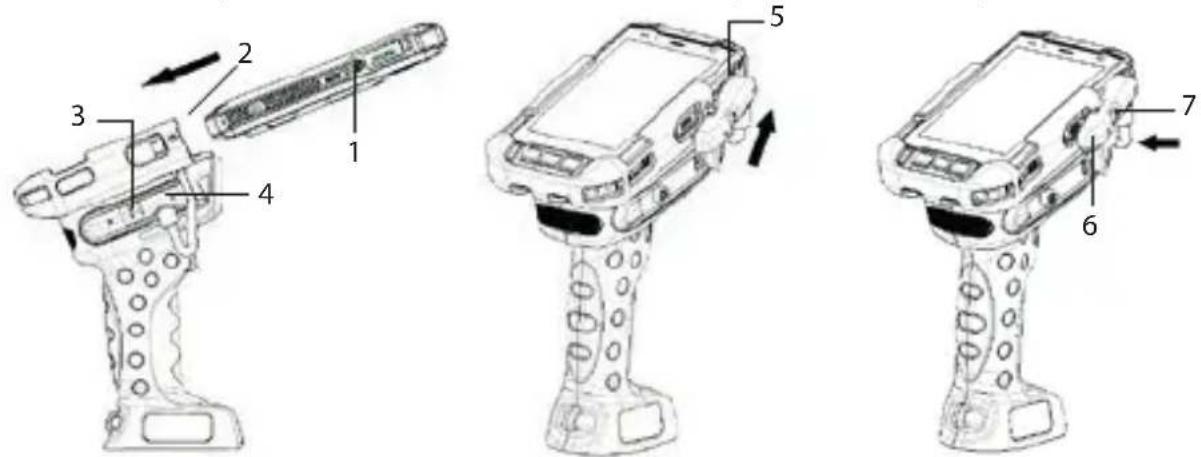

> INSTALAÇÃO

PERIGO

O uso indevido pode ocasionar a morte ou ferimentos graves! O dispositivo só pode ser conectado ao IS530.2 por meio da interface ISM fora de áreas potencialmente explosivas!

» Empurrar o IS530.2 completamente para dentro do suporte (2) do dispositivo.

» Desaparafusar o parafuso (3) no conector.

» Desmontar o conector (4) do suporte.

» Fixe o conector à interface ISM (5) na parte superior.

» Fixe o plugue pressionando na extremidade arredondada (6).

» Aperte o parafuso (7).

» Verifique se o conector está corretamente e firmemente preso à interface ISM.

O dispositivo agora pode ser usado em áreas perigosas juntamente com o IS530.2 conectado.

POSSÍVEIS PROBLEMAS DO DISPOSITIVO

Você pode encontrar informações sobre possíveis problemas do dispositivo e sobre como corrigi-los em www.isafe-mobile.com/en/support/service no item de menu „FAQ“.

Se você tiver outras perguntas, entre em contato com o serviço de reparo da i.safe MOBILE em www.isafe-mobile.com/en/support/service

MANUTENÇÃO / REPARO

O dispositivo em si não possui peças que possam ser reparadas pelo usuário.

AVISO

Reparos realizados de forma incorreta representam um risco de explosão ou incêndio, que podem resultar em morte ou ferimentos graves! Não abra o dispositivo nem efetue reparos por conta própria.

» Entre em contato com o serviço de reparos da i.safe MOBILE em www.isafe-mobile.com/en/support/service caso o dispositivo não esteja funcionando normalmente, caso o dispositivo precise ser reparado ou se precisar de uma peça de substituição.

DEVOLUÇÃO

Entre em contato com o serviço de reparos da i.safe MOBILE em

Você poderá encontrar o parceiro comercial especializado responsável pelo seu país em www.isafe-mobile.com/en/contact

LIMPEZA

OBSERVAÇÃO

A limpeza incorreta pode causar danos ao dispositivo. Ao realizar a limpeza, observe o seguinte:

» Não utilize produtos químicos para a limpeza.

» Limpe o dispositivo com um tecido macio, úmido e antiestático.

>ARMAZENAMENTO

OBSERVAÇÃO

O armazenamento incorreto pode causar danos ao dispositivo. Armazene o dispositivo em temperaturas ambiente entre +5 °C e +35 °C (41 °F a +95 °F) e com uma umidade entre 10 % e 60 %.

RECICLAGEM

OBSERVAÇÃO

O descarte incorreto de produtos eletrônicos, baterias e materiais de embalagem representa um risco ao meio ambiente. Ao descartar os itens, observe o seguinte:

» NÃO descarte baterias juntamente com o lixo doméstico.

» Sempre descarte produtos eletrônicos, baterias e materiais de embalagem nos pontos de coleta adequados. Desta forma, você evita o descarte descontrolado de lixo e promove a reciclagem de recursos materiais.

Você pode obter mais informações sobre as empresas de descarte de lixo regionais, sobre as autoridades públicas ou sobre o Centro de Serviço da i.safe MOBILE responsável pelo seu país ou região em www.isafe-mobile.com/en/support/service

MARCAS REGISTRADAS

i.safe MOBILE e a i.safe MOBILE logo são marcas registradas da i.safe MOBILE GmbH.

Todas as outras marcas comerciais e direitos autorais são de propriedade de seus respectivos proprietários.
