INSTRUKCJA OBSŁUGI IS945.M1 i.safe Mobile

Niniejsza instrukcja obsługi stanowi część urządzenia IS-DS940.1. Instrukcja obsługi podaje ważne informacje dotyczące bezpiecznego użytkowania urządzenia.

» Przed rozpoczęciem użytkowania urządzenia należy uważnie przeczytać niniejszą Instrukcję obsługi, zwracając szczególnie uwagę na część „PRZEPISY BEZPIECZEŃSTWA PRZECIWWY-BUCHOWEGO” i ostrzeżenia oznaczone symbolem ostrzegawczym. Brak przestrzegania tych instrukcji lub brak ich zrozumienia może doprowadzić do śmierci, poważnych obrażeń ciała i uszkodzenia urządzenia.
» Zapewnić dostęp do niniejszej Instrukcji obsługi zawsze, kiedy będzie to potrzebne. Aktualną wersję Instrukcji obsługi można znaleźć na stronie www.isafe-mobile.com/en/support/downloads
»Przestrzegać wszystkich instrukcji podanych na urządzeniu i opakowaniu.
»Przestrzegać lokalnych przepisów bezpieczeństwa.
» Urządzenia należy używać wyłącznie w obszarach zagrożonych wybuchem stref 1/21 i 2/22 lub poza obszarami zagrożonymi wybuchem.
» Do IS-DS940.1 należy podłączać wyłącznie urządzenia zatwierdzone przez firmę i.safe MOBILE GmbH.
» Nie modyfikować struktury urządzenia.
» Nie otwierać urządzenia i nie wykonywać żadnych napraw samodzielnie.

PRZEPISY BEZPIECZEŃSTWA PRZECIWWYBUCHOWEGO

Korzystanie z tego urządzenia zakłada, że operator przestrzega przedmiotowych przepisów bezpieczeństwa oraz że zapoznał się z treścią podręcznika, instrukcji dotyczących bezpieczeństwa i certyfikatu.

W przypadku stosowania w obszarach zagrożonych wybuchem należy przestrzegać dodatkowo następujących przepisów bezpieczeństwa:

INSTALACJA

» Stacja dokująca IS-DS940.1 musi zostać zainstalowana zgodnie z normą EN IEC 60079-14. Należy pamiętać o parametrach jednostki określonych w dokumencie 1065AD05.
» Należy dokładnie przeczytać i zrozumieć dokument 1065AD05 Parametry jednostki – Stacja dokująca.
» W skrzynce przyłączeniowej stacji dokującej należy stosować certyfikowany dławik kablowy M16 odpowiedni do potrzeb użytkownika.
» Należy upewnić się, że wszystkie śruby pokrywy skrzynki przyłączeniowej stacji dokującej są prawidłowo dokręcone. Duży odstęp pomiędzy pokrywą a obudową jest niedopuszczalny.
» Stację dokującą IS-DS940.1 należy chronić przed stałymi czynnikami środowiskowymi, takimi jak bezpośrednie światło słoneczne, deszcz lub słona woda.

POKRYWA 12-PINOWEGO INTERFEJSU DOKUJĄCEGO

» W obszarach zagrożenia wybuchem 12-pinowy interfejs dokujący musi być chroniony za pomocą dołączonej pokrywy, gdy nie jest używany.
» Pokrywę należy otwierać wyłącznie tuż przed użyciem tabletu w interfejsie dokującym.
» Należy sprawdzić, czy na 12-pinowym interfejsie dokującym nie ma kurzu i w razie potrzeby wyczyścić go.

OCHRONA IP

» Aby zagwarantować ochronę IP, należy upewnić się, czy wszystkie uszczelki urządzenia zostały na nim prawidłowo zamontowane.

ŁADOWANIE

» Dozwolone jest podłączanie urządzeń IS940.x i IS945.x lub urządzeń zatwierdzonych przez firmę i.safe MOBILE GmbH w celu transmisji danych i ładowania w obszarach zagrożenia wybuchem do 12-pinowego interfejsu dokującego.
» Urządzenie może być ładowane wyłącznie w temperaturze otoczenia między 0 °C do +45 °C (+32 °F do +113 °F).

UDERZENIA

» Urządzenie nie może być wystawiane na działanie żrácych kwasów ani zasad.
» Urządzenie musi być zabezpieczone przed silnym promieniowaniem UV oraz procesami prowadzącymi do powstawania dużego ładunku elektrostatycznego.

WARUNKI UŻYTKOWANIA

» Dopuszczalny zakres temperatur otoczenia wynosi od -20 °C do +55 °C (-4 °F do +131 °F).
» Urządzenie może być używane tylko w strefach 1, 2, 21 lub 22.

W przypadku jakichkolwiek obaw o bezpieczeństwo korzystania z urządzenia należy natychmiast zaprzestać jego użycia i wynieść je z obszaru zagrożonego wybuchem. Należy zabezpieczyć urządzenie przed przypadkowym ponownym uruchomieniem. Bezpieczeństwo urządzenia może być zagrożone, między innymi, w następujących przypadkach:

» obudowa urządzenia nosi ślady uszkodzeń,
» Urządzenie, które zostało poddane nadmiernym obciążeniom.
» urządzenie było przechowywane w nieprawidłowy sposób,
» oznaczenia lub etykiety na urządzeniu są nieczytelne.

Zaleca się zwrócenie wadliwego lub uszkodzonego urządzenia (także w przypadku podejrzeń tego rodzaju) firmie i.safe MOBILE GmbH w celu kontroli.

ZASTOSOWANIE

IS-DS940.1 to stacja dokująca umożliwiająca transfer danych i ładowanie urządzeń IS940.x/IS945.x.

Jest odpowiednia do użytku przemysłowego w obszarach zagrożenia wybuchem 1/21 i 2/22 zgodnie między innymi z dyrektywami 2014/34/UE, 1999/92/UE oraz systemem IECEx.

Z urządzenia należy korzystać wyłącznie w sposób opisany w niniejszej Instrukcji obsługi. Każdy inny sposób korzystania zostanie uznany za nieprawidłowy i może doprowadzić do śmierci, poważnych obrażeń ciała i uszkodzenia urządzenia. Producent, firma i.safe MOBILE GmbH, nie ponosi żadnej odpowiedzialności za jakiekolwiek szkody spowodowane nieprawidłowym użytkowaniem. Nieprawidłowe użytkowanie powoduje wygaśnięcie gwarancji.

To urządzenie może być montowane, demontowane i instalowane tylko przez personel upoważniony i wykwalifikowany do instalowania podzespołów elektrycznych w obszarach zagrożenia wybuchem, który zapoznał się z instrukcją obsługi i ją zrozumiał.

UŻYTKOWNIK

Z urządzenia mogą korzystać wyłącznie użytkownicy przeszkoleni, wykwalifikowani do obsługi urządzeń Ex w strefach zagrożonych wybuchem, którzy przeczytali i zrozumieli niniejszą Instrukcję obsługi.

GWARANCJE

Warunki gwarancji można znaleźć na stronie www.isafe-mobile.com/en/support/service

DEKLARACJA ZGODNOŚCI UE

Deklarację zgodności UE można znaleźć na stronie www.isafe-mobile.com/en/support/downloads

OZNAKOWANIE EX

> ATEX:

Eii 2G Ex ib IIC T4 Gb

① II 2D Ex ib IIIC T135°C Db

Certyfikat badania typu CE:

EPS 24 ATEX 1 010 X

Oznaczenie CE: 2004

IECEx:

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

Certyfikat IECEx: IECEx EPS 24.0001X

Zakres temperatur:

-20 °C ≤ Ta ≤ +55 °C (EN/IEC 60079-0)

-10 °C ... +55 °C (EN/IEC 62368-1)

>Produce:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Niemcy

ZAKRES DOSTAWY

Opakowanie z urządzeniem zawiera następujące elementy:

1 x IS-DS940.1

1 x Instrukcja bezpieczeństwa

2 x Przycisk

1 x Dławika kablowego M16

1 x Złącze PCB

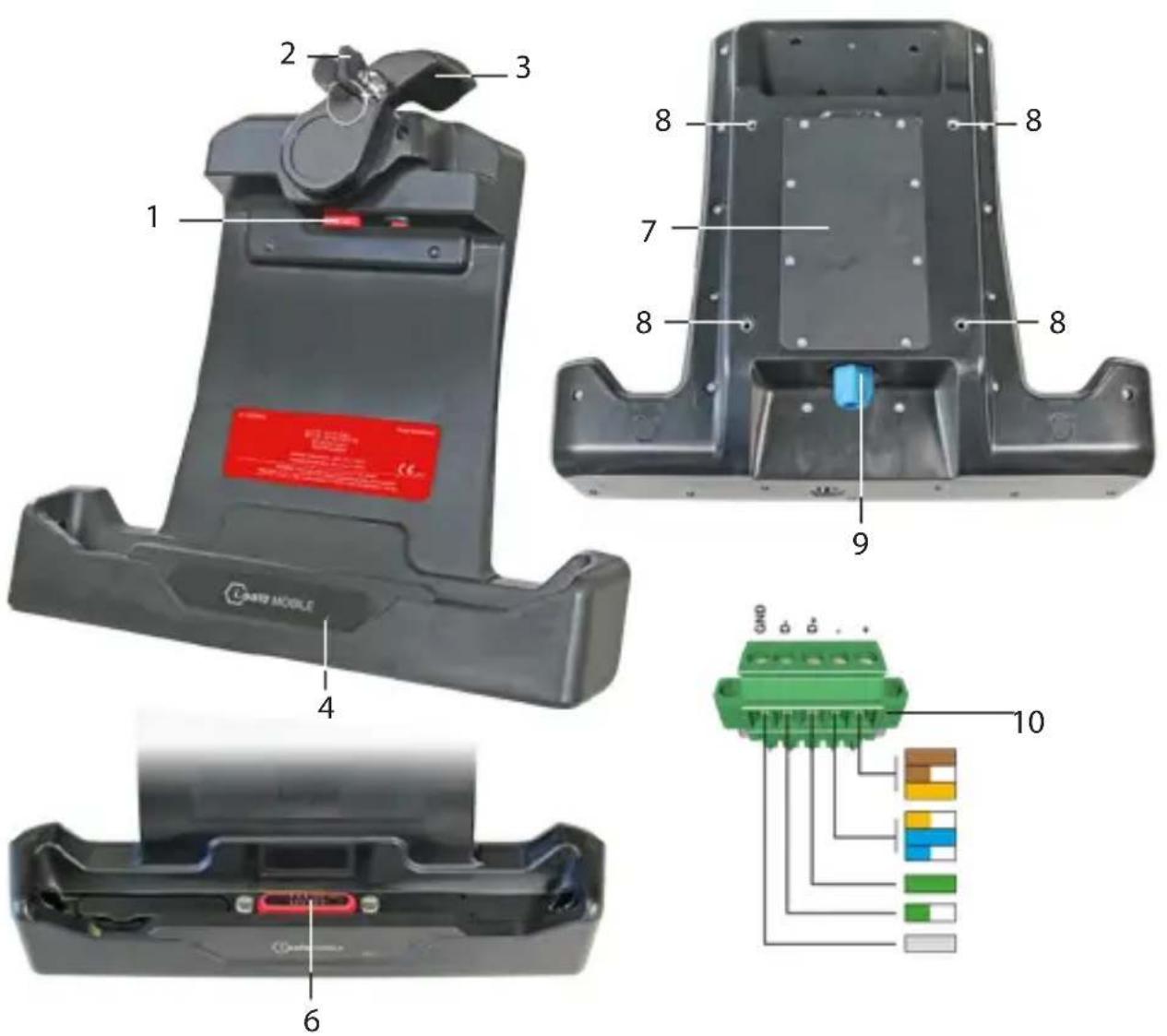

OPIS OGÓLNY

1 2 3 8 7 8 8 9 4 6 GND 10

1) BLOKADA
2> PRZYCISK
3) DŻWIGNIA BLOKUJĄCA
4) DIODA LED STANU: Wyświetlanie stanu ładowania IS940.x/IS945.x
5) POKRYWA INTERFEJSU
6)12-WTYKOWYINTERFEJS
7) POKRYWA TYLNA
8) POŁĄCZENIE ŚRUBOWE ZGODNE ZE STANDARDEM VESA 100
9) DŁAWIKA KABLOWEGO M16
10>ZŁĄCZE PCB

>INSTALACJA

NIEBEZPIECZEŃSTWO

Nieprawidłowa instalacja może spowodować śmierć lub poważne obrażenia ciała!

Urządzenie może być instalowane tylko przez osoby posiadające uprawnienia i kwalifikacje do instalowania podzespołów elektrycznych w obszarach zagrożenia wybuchem.
» Urządzenie musi zostać zainstalowane zgodnie z normą EN IEC 60079-14.
» Należy przestrzegać parametrów jednostki określonych w dokumencie 1065AD05.

» Odkręcić śruby tylnej pokrywy (7) i zdjąć ją.
» Przeprowadzić kabel przyłączeniowy przez dławik kablowy M16 (9) i wkręcić go w gwint śruby.
» Podłącz kabel połączeniowy do złącza PCB (10).
» Podłącz złącze PCB do płytki drukowanej IS-DS940.1.
» Założyć tylną pokrywę i dokręcić śruby ręcznie.
» Upewnić się, że wszystkie śruby pokrywy tylnej są prawidłowo dokręcone. Duży odstęp pomiędzy pokrywą a obudową jest niedopuszczalny.
» Sprawdzić, czy dławik kablowy M16 jest mocno osadzony.

MOCOWANIE URZĄDZENIA DO UCHWYTU MONITORA

Urządzenie można przymocować do uchwytu monitora w standardzie Vesa 100.
» Przykręcić uchwyt mocujący do połączeń śrubowych (8) w urządzeniu IS-DS940.1.

ŁADOWANIE/POŁĄCZENIE DANYCH

NIEBEZPIECZEŃSTWO

Nieprawidłowe użytkowanie może spowodować śmierć lub poważne obrażenia ciała!

» Urządzenia IS940.x i IS945.x lub urządzenia zatwierdzone przez firmę i.safe MOBILE GmbH mogą być podłączane w obszarach zagrożenia wybuchem wyłącznie do 12-pinowego interfejsu dokującego IS-DS940.1.
» W obszarach zagrożenia wybuchem 12-pinowy interfejs dokujący musi być chroniony za pomocą dołączonej pokrywy, gdy nie jest używany.
»Pokrywę interfejsu należy otwierać wyłącznie tuż przed umieszczeniem urządzenia IS940.x/IS945.x w IS-DS940.1.
»Należy sprawdzić, czy na 12-pinowym interfejsie dokującym nie ma kurzu i w razie potrzeby wyczyścić go.
»Ładować wyłącznie w temperaturze otoczenia w przedziale od 0 °C do +45 °C (+32 °F to +113 °F).

» Zdjąć pokrywę interfejsu (5) z 12-pinowego interfejsu dokującego (6).
»Umieścić pokrywę interfejsu w jej uchwycie.
»Umieścić urządzenie IS940.x/IS945.x w IS-DS940.1.
» Zamknąć dźwignię blokującą (3).
» Opcjonalnie można zablokować urządzenie kluczem (2) i wyjąć klucz.

Kontrolka LED stanu urządzenia IS-DS940.1 włącza się i świeci na czerwono. Po pełnym naładowaniu urządzenia IS940.x/IS945.x kontrolka LED stanu urządzenia IS-DS940.1 zmienia kolor z czerwonego na zielony.

>MOŻLIWE PROBLEMY Z URZĄDZENIEM

Informacje na temat możliwych problemów z urządzeniem i sposobów ich rozwiązywania można znaleźć na stronie www.isafe-mobile.com/en/support/service w pozycji „FAQ”.

W przypadku jakichkolwiek pytań dodatkowych, prosimy o kontakt z serwisem i.safe MOBILE GmbH na stronie www.isafe-mobile.com/en/support/service

KONSERWACJA / NAPRAWA

Urządzenie nie posiada żadnych części do obsługi przez użytkownika.

OSTRZEŻENIE

Nieprawidłowe naprawy stwarzają ryzyko wybuchu lub pożaru, które mogą spowodować śmierć lub poważne obrażenia ciała! Nie otwierać urządzenia i nie wykonywać żadnych napraw samodzielnie.

Jeżeli urządzenie nie działa prawidłowo, wymaga naprawy lub wymagane są części zamienne, skontaktować się z serwisem i.safe MOBILE GmbH www.isafe-mobile.com/en/support/service

WYSYŁKA ZWROTNA

Skontaktować się z serwisem

i.safe MOBILE GmbH www.isafe-mobile.com/en/support/service

PARTNER DETALICZNY

Partnerów sprzedaży detalicznej dla danego kraju można znaleźć na stronie www.isafe-mobile.com/en/contact

> CZYSZCZENIE

UWAGA

Nieprawidłowe czyszczenie może spowodować uszkodzenie urządzenia. Podczas czyszczenia przestrzegać następujących zaleceń:

» Przed przystąpieniem do czyszczenia odłączyć urządzenie od zasilania.
» Usuń IS940.x/IS945.x z IS-DS940.1.
» Do czyszczenia nie stosować środków chemicznych.
» Urządzenie należy czyścić za pomocą miękkiej, zwilżonej szmatki antystatycznej.

>PRZECHOWYWANIE

UWAGA

Nieprawidłowe przechowywanie może spowodować uszkodzenie urządzenia. Przechowywać urządzenie w warunkach wilgotności od 10 % do 60 % w następujących temperaturach otoczenia:

Do miesiąca: Od -20 °C do +45 °C (od -4 °F do +113 °F)
Do trzech miesięcy: Od -10 °C do +35 °C (od +14 °F do +95 °F)

Powyżej trzech miesięcy: Od -10 °C do +25 °C (od +14 °F do +77 °F)

RECYKLING

UWAGA

Nieprawidłowa utylizacja urządzeń elektronicznych, baterii i materiałów opakowaniowych stwarza ryzyko dla środowiska. Podczas utylizacji elementów przestrzegać następujących zaleceń:

» NIE wyrzucać baterii razem z odpadami z gospodarstwa domowego.
» Zawsze oddawać urządzenia elektroniczne, baterie i materiały opakowaniowe do odpowiednich punktów zbiórki. W ten sposób można zapobiec niekontrolowanemu pozbywaniu się odpadów i promować recykling materiałów.

Dodatkowe informacje na temat regionalnych firm gospodarki odpadami, władz państwowych lub ośrodka serwisowego i.safe MOBILE GmbH dla danego kraju lub regionu można znaleźć na stronie www.isafe-mobile.com/en/support/service

ZNAKI HANDLOWE

i.safe MOBILE GmbH i i.safe MOBILE GmbH Logo są markami i.safe MOBILE GmbH.

Wszystkie inne marki i prawa autorskie są własnością ich poszczególnych właścicieli.

PORTUGUÊS (EU)

1 x Kabelski vijčani spoj M16

1 x PCB konektor

> Raspon temperature:

-20 °C ≤ Ta ≤ +55 °C (EN/IEC 60079-0)

-10 °C ... +55 °C (EN/IEC 62368-1)

>Proizvođač:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Njemačka

DIJELOVI UREĐAJA

1 2 3 8 7 8 8 9 4 6 GND 10

1) ZAKLJUČAJ
2> KLJUČ
3) POLUGA ZA ZASUNJIVANJE
4) LED ZA STATUS: Prikaz statusa punjenja IS940.x/IS945.x.
5 POKROV SUČELJA
6) 12-PINSKO DOCKING SUČELJE
7) POKLOPAC NA STRAŽNJOJ STRANI
8) VESA STANDARD 100 VIJČANI SPOJ
9 KABELSKI VIJČANI SPOJ M16
10>PCB KONEKTOR

>INSTALACIJA

OPASNOST

Zbog krive instalacije postoji opasnost od smrti ili teških ozljeda!

»Instalirajte uređaj samo ako ste ovlašteni i kvalificirani, za instalaciju električnih komponenti u područjima ugroženima eksplozijom.
»Instalirajte uređaj samo u skladu s EN IEC 60079-14.
»Pridržavajte se parametara subjekta dokumenta 1065AD05.

» Otpustite vijke na poklopcu na stražnjoj strani (7) i isti skinite.
» Provedite priključni kabel kroz kabelski vijčani spoj M16 (9) i isti navrnite u vijčani navoj.
» Spojite priključni kabel na PCB konektor (10).
» Spojite PCB konektor na IS-DS940.1 PCB.
» Vratite stražnji poklopac na svoje mjesto i rukom zategnite vijke.
» Provjerite jesu li svi vijci na stražnjem poklopcu čvrsto zategnuti. Više ne smije postojati veliki procjep između poklopca i kućišta.
» Provjerite čvrsti dosjed kabelskog vijčanog spoja M 16.

PRIČVRSTITE UREĐAJ NA DRŽAČ ZA MONITOR.

Uređaj možete montirati na držač za monitor s pomoću Vesa standard 100.

» Pričvrstite vijcima držač monitora na vijčane priključke (8) na IS-DS940.1.

PUNJENJE/SPAJANJE PODATAKA

OPASNOST

Neodgovarajuća uporaba može dovesti do smrti ili teških ozljeda!

»Unutar područja ugroženih eksplozijom spajajte samo IS940.x/ IS945.x ili uređaje koje je odobrila tvrtka i.safe MOBILE GmbH na 12-pinsko docking sučelje.
»Unutar područja ugroženih eksplozijom 12-pinsko docking sučelje zaštitite u slučaju nekorištenja isporučenim pokrovom.
» Otvorite pokrov sučelja neposredno prije nego što IS940.x/IS945.x umetnete u IS-DS940.1.
»Provjerite ima li na 12-pinskom docking sučelju naslaga prašine i po potrebi ga očistiti.
»Punite samo na temperaturi okruženja od 0 °C do +45 °C (od +32 °F do +113 °F).

» Uklonite pokrov sučelja (5) s 12-pinskog docking sučelja (6).
» Stavite pokrov sučelja u njegov držač.
» Umetnite IS940.x/IS945.x u IS-DS940.1.
» Zatvorite polugu za zasunjivanje (3).
» Opcionalno zaključajte uređaj ključem (2) i izvucite ga van.
