IS-TC1A.M1 - Câmara térmica i.safe Mobile - Manual de utilização gratuito

MANUAL DE UTILIZADOR IS-TC1A.M1 i.safe Mobile

Português (BR)....70

Русский....76

Svenska....83

Korean....89

Japanese....95

Chinese....101

Arabic 106

Este Manual de Operações é parte do dispositivo IS-TC1A.M1 (modelo MTC1A01). O Manual de Operações fornece informações importantes para garantir o uso seguro do dispositivo.

» Antes de utilizar o dispositivo, leia cuidadosamente este Manual de Operações e esteja especialmente atento à seção „Segurança“ e aos alertas destacados com o símbolo de aviso.
» Certifique-se de ter acesso a este Manual de Operações sempre que precisar dele. Você pode encontrar o presente Manual de Operações em www.isafe-mobile.com/en/support/downloads
» Siga todas as instruções fornecidas no dispositivo e na embalagem.
» Siga os regulamentos de segurança locais.

USO PRETENDIDO

A IS-TC1A.M1é uma Câmera Térmica intrinsecamente segura e robusta para uso em áreas perigosas à explosão da Zona 1, 21, 2, 22, M1, M2, de acordo com a diretiva 2014/34/EU, 1999/92/EC e IECEx. Em combinação com a IS530.M1, a IS-TC1A.M1 pode registrar uma temperatura de exibição.

Utilize o dispositivo apenas conforme descrito neste Manual de Operações. Qualquer outro uso é considerado indevido e pode levar à morte, a ferimentos graves e a danos no dispositivo.

O fabricante i.safe MOBILE GmbH não assume qualquer responsabilidade por danos causados por uso indevido. A garantia expira em caso de uso indevido.

GARANTIA

Você pode encontrar as condições de garantia em

DECLARAÇÃO DE CONFORMIDADE EU

Você encontrará a declaração de conformidade EU em

> Faixa de temperatura:

-20°C ... +55°C (EN/IEC 60079-0)

-10°C ... +50°C (EN/IEC 62368-1)

Fabricado por:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Germany

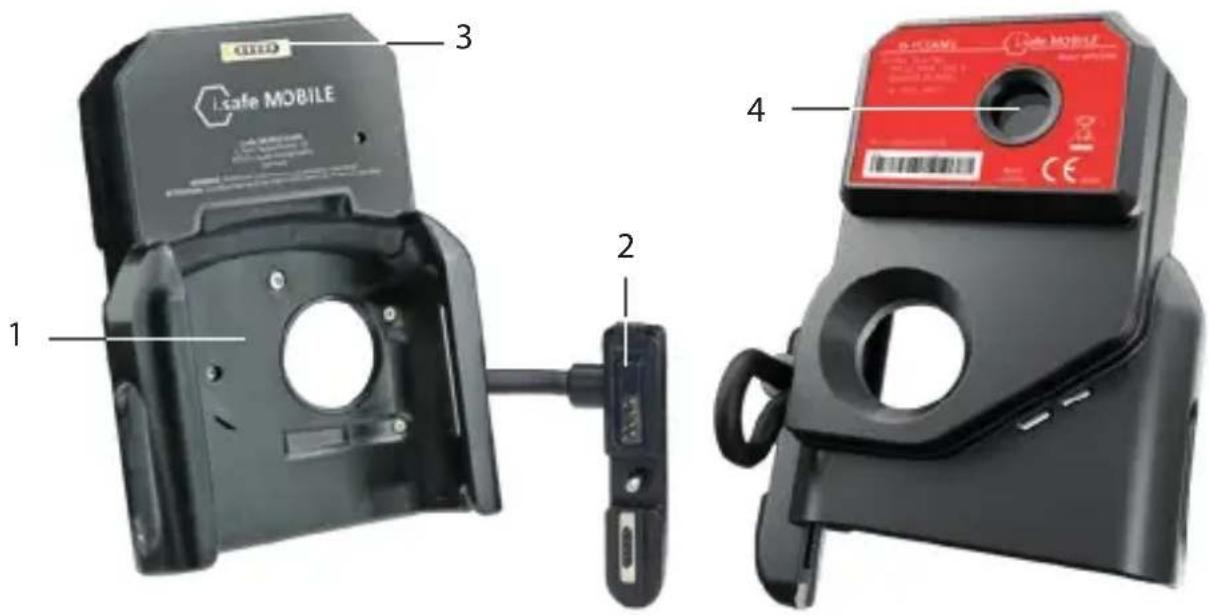

VISÃO GERAL DO DISPOSITIVO

1 2 3 4 Safe MOBILE D-CCANE Safe MOBILE

1> SUPORTES: Suportes para o IS530.M1
2> CONECTOR: Conectando o IS530.M1
3) PORTA DE CARREGADOR MAGNÉTICO: Conexão para o Cabo do carregador magnético do i.safe PROTECTOR 3.0 (incluído no pacote IS530.M1) para carregar o IS530.M1. Veja também a seção "Carregamento".
4> CÂMERA TÉRMICA: Temperaturas de captura.

> SEGURANÇA

Leia cuidadosamente a seção "Segurança" deste Manual de Operações antes de utilizar o dispositivo. Se você não seguir estas instruções ou não as compreender, isso poderá levar à morte, a ferimentos graves e a danos no dispositivo.

USUÁRIO

Apenas usuários treinados, que sejam qualificados para o uso de dispositivos Ex em áreas de risco de explosão e que tenham lido e compreendido este Manual de Operações têm permissão para utilizar este dispositivo.

REGULAMENTOS EX-RELEVANTES DE SEGURANÇA

O uso do dispositivo pressupõe que o usuário observe as normas de segurança comuns e leia o manual de operações, as normas de segurança e o certificado, para impedir falhas na operação no dispositivo. As seguintes normas de segurança também devem ser observadas em caso de uso em áreas potencialmente explosivas:

» Para garantir a proteção IP, é necessário garantir que todas as juntas estejam presentes e funcionais. A proteção IP não é mais garantida se as lacunas forem visíveis.
» Quando usado em áreas Ex, o dispositivo deve ser conectado com segurança à interface ISM.

» O dispositivo não pode ser exposto a ácidos ou álcalis agressivos.
»O dispositivo deve ser protegido contra a exposição de óleos, graxas lubrificantes e fluidos hidráulicos.
» O dispositivo pode ser usado apenas nas zonas 1, 21, 2, 22, M1, M2.
»O dispositivo deve ser protegido contra impactos com energia de alto impacto e contra emissão excessiva de luz UV e processos de alta carga eletrostática.
» Somente acessórios aprovados pela i.safe MOBILE GmbH pode ser usado.

USO EM ÁREAS DE RISCO DE EXPLOSÃO

PERIGO

O uso indevido pode ocasionar a morte ou ferimentos graves!

» Utilize o dispositivo somente em áreas de risco de explosão das zonas 1, 21, 2, 22, M1, M2 ou fora das áreas de risco de explosão.
» O dispositivo só pode ser conectado ao IS530.M1 por meio da interface ISM fora de áreas potencialmente explosivas!
» Antes de entrar em uma área de risco de explosão com o dispositivo,

• certifique-se de que o dispositivo esteja firmemente fixado à interface ISM do IS530.M1.
• certifique-se de que nenhuma lacuna possa ser vista entre as duas metades do dispositivo.
• certifique-se de que o dispositivo não esteja danificado,
• certifique-se de que todas as etiquetas do dispositivo estejam legíveis.

» Se for utilizar o dispositivo em uma área de risco de explosão, leia e siga as instruções da seção "Possíveis erros do usuário".
» Desligue o dispositivo imediatamente e saia da área de risco de explosão o mais rápido possível se

• o dispositivo apresentar mau funcionamento.
• se você tiver danificado a carcaca do dispositivo.
• se você tiver exposto o dispositivo a cargas excessivas e
• se as etiquetas do dispositivo não estiverem mais legíveis.

> POSSÍVEIS ERROS DO USUÁRIO

PERIGO

O uso indevido pode ocasionar a morte ou ferimentos graves! Siga as instruções abaixo:

» Não modifique a estrutura do dispositivo.
» Não exponha o dispositivo a altas temperaturas.
» Não exponha o dispositivo a forte radiacao UV.
» Não exponha o dispositivo a processos com altas cargas elétricas.
» Não exponha o dispositivo a fortes ácidos ou bases.

Ao trabalhar em áreas de risco de explosão, observe:

» Não solte os parafusos do dispositivo.
» Não abra nenhuma tampa de interface.
» Não carregue o IS530.M1.

» Não abra o dispositivo.

» Não danifique o dispositivo.

ESCOPO DE ENTREGA

A embalagem do seu dispositivo contém:

1×IS-TC1A.M1

O uso indevido pode ocasionar a morte ou ferimentos graves! O dispositivo só pode ser conectado ao IS530.M1 por meio da interface ISM fora de áreas potencialmente explosivas!

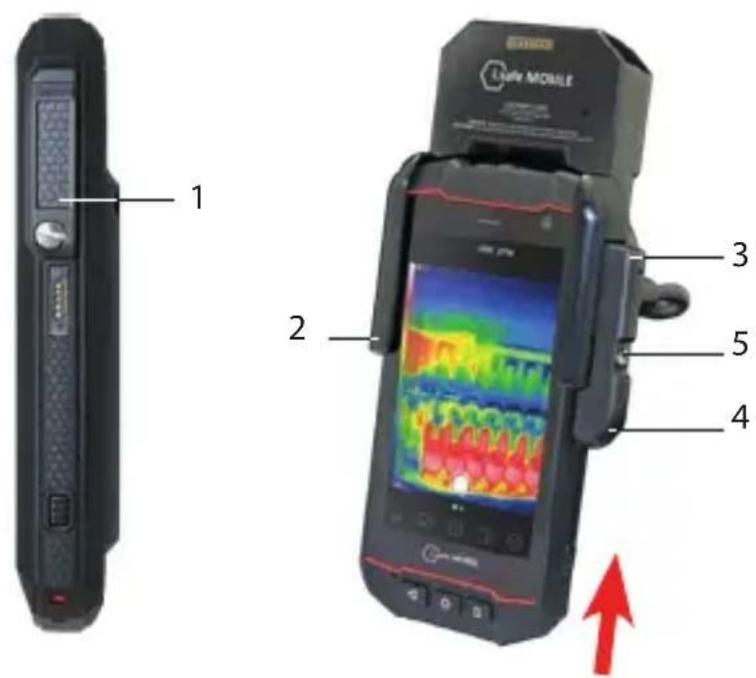

1 2 3 4 5

» Desaparafusar a tampa da interface ISM (1) no IS530.M1.

» Empurrar o IS530.M1 completamente para dentro do suporte (2) do dispositivo.

» Fixe o conector à interface ISM (3) na parte superior.

» Fixe o plugue pressionando na extremidade arredondada (4).

» Aperte o parafuso (5).

» Verifique se o conector está corretamente e firmemente preso à interface ISM.

O dispositivo agora pode ser usado em áreas perigosas juntamente com o IS530.M1 conectado.

> COMISSIONAMENTO

OBSERVAÇÃO:

As seguintes informações se aplicam ao IS-TC1A.M1 em combinação com o IS530.M1.

» Faça o download do aplicativo Seek Thermal a partir da loja virtual Google Playstore e instale-o.
» Abra o aplicativo Seek Thermal no IS530.M1 e lance o aplicativo.

IS530.M1 CARREGAMENTO

Você pode carregar o IS530.M1 através da porta do carregador magnético no IS-TC1A.M1.

PERIGO

Um procedimento incorreto em áreas de risco de explosão representa risco de morte ou ferimentos graves! Carregar o IS530.M1 somente fora de áreas de risco de explosão. Não carregue o IS530.M1 nas próximo a substâncias inflamáveis.

OBSERVAÇÃO

O carregamento incorreto pode causar danos ao dispositivo. Ao carregar, observe o seguinte:

» Siga as instruções na seção „Carregamento“ do manual de operação do IS530.M1.
» Somente carregue o IS530.M1 usando o Cabo do carregador magnético fornecido para o i.safe PROTECTOR 3.0 (incluído no pacote IS530.M1).
» Conecte o Cabo do carregador magnético do i.safe PROTECTOR 3.0 à porta de carga magnética do IS-TC1A.M1.

POSSÍVEIS PROBLEMAS DO DISPOSITIVO

Você pode encontrar informações sobre possíveis problemas do dispositivo e sobre como corrigi-los em www.isafe-mobile.com/en/support/service no item de menu „FAQ“.

Se você tiver outras perguntas, entre em contato com o serviço de reparo da i.safe MOBILE em www.isafe-mobile.com/en/support/service

MANUTENÇÃO / REPARO

O dispositivo em si não possui peças que possam ser reparadas pelo usuário.

AVISO

Reparos realizados de forma incorreta representam um risco de explosão ou incêndio, que podem resultar em morte ou ferimentos graves! Não abra o dispositivo nem efetue reparos por conta própria.

» Entre em contato com o serviço de reparos da i.safe MOBILE em www.isafe-mobile.com/en/support/service caso o dispositivo não esteja funcionando normalmente, caso o dispositivo precise ser reparado ou se precisar de uma peça de substituição.

DEVOLUÇÃO

Entre em contato com o serviço de reparos da i.safe MOBILE em www.isafe-mobile.com/en/support/service

PARCEIRO COMERCIAL

Você poderá encontrar o parceiro comercial especializado responsável pelo seu país em www.isafe-mobile.com/en/contact

LIMPEZA

OBSERVAÇÃO

A limpeza incorreta pode causar danos ao dispositivo. Ao realizar a limpeza, observe o seguinte:

» Não utilize produtos químicos para a limpeza.
» Limpe o dispositivo com um tecido macio, úmido e antiestático.

>ARMAZENAMENTO

OBSERVAÇÃO

O armazenamento incorreto pode causar danos ao dispositivo. Armazene o dispositivo em temperaturas ambiente entre +5 °C e +35 °C (41 °F a +95 °F) e com uma umidade entre 10 % e 60 %.

RECICLAGEM

OBSERVAÇÃO

O descarte incorreto de produtos eletrônicos, baterias e materiais de embalagem representa um risco ao meio ambiente. Ao descartar os itens, observe o seguinte:

» NÃO descarte baterias juntamente com o lixo doméstico.
» Sempre descarte produtos eletrônicos, baterias e materiais de embalagem nos pontos de coleta adequados. Desta forma, você evita o descarte descontrolado de lixo e promove a reciclagem de recursos materiais.

Você pode obter mais informações sobre as empresas de descarte de lixo regionais, sobre as autoridades públicas ou sobre o Centro de Serviço da i.safe MOBILE responsável pelo seu país ou região em www.isafe-mobile.com/en/support/service

MARCAS REGISTRADAS

i.safe MOBILE e a i.safe MOBILE logo são marcas registradas da i.safe MOBILE GmbH.

Todas as outras marcas comerciais e direitos autorais são de propriedade de seus respectivos proprietários.
