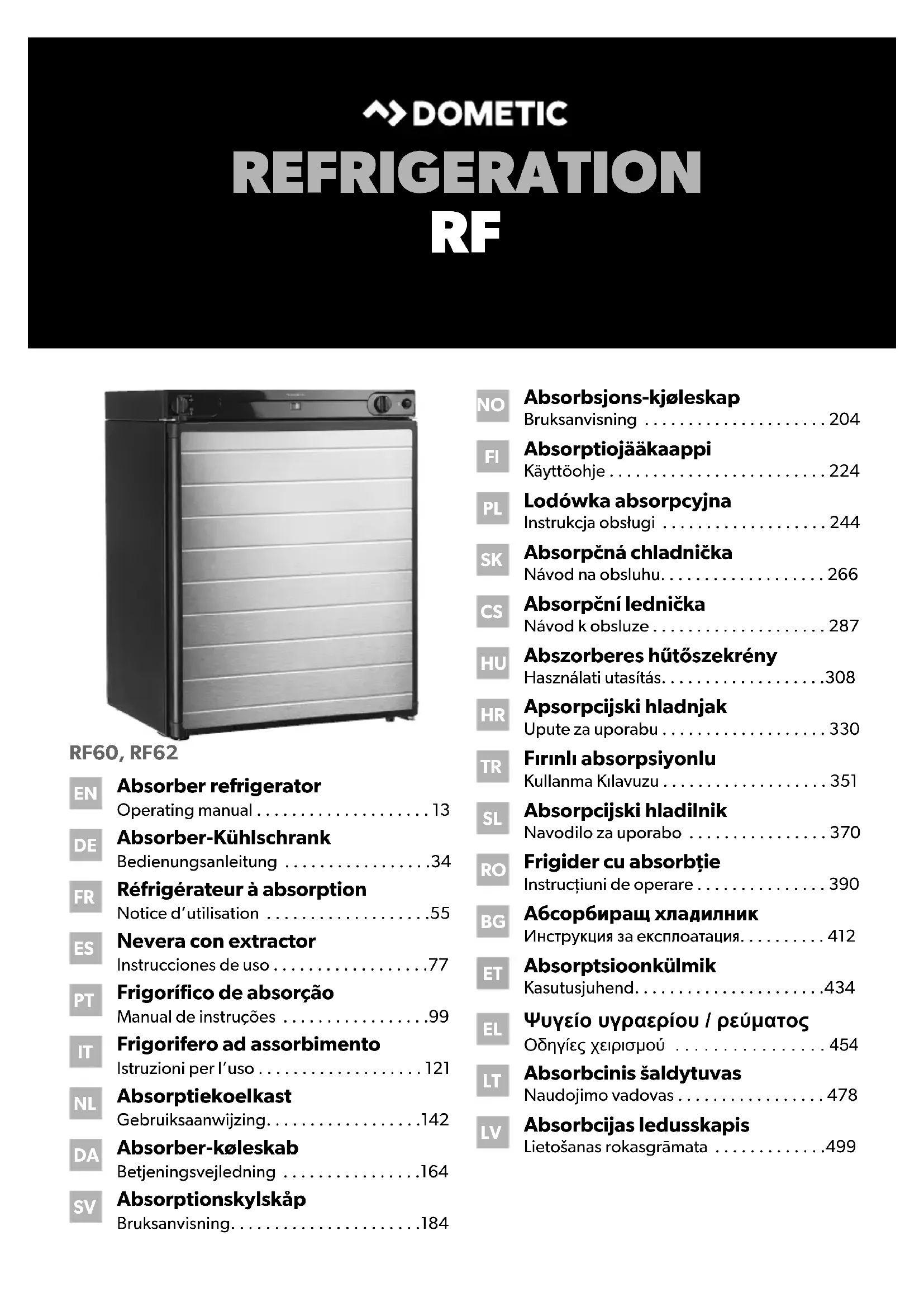

MODE D'EMPLOI CombiCool RF 60 DOMETIC
ER Réfrigérateur à absorption
Notice d'utilisation 55
Veuillez lire et suivre attentivement l'ensemble des instructions, directives et avertissements figurant dans ce manuel afin d'installer, d'utiliser et d'entretenir le produit correctement à tout moment. Ces instructions DOIVENT rester avec le produit.
En utilisant ce produit, vous confirmez expressément avoir lu attentivement l'ensemble des instructions, directives et avertissements et que vous comprenez et acceptez de respecter les modalités et conditions énoncées dans le présent document. Vous acceptez d'utiliser ce produit uniquement pour l'usage et l'application prévus et conformément aux instructions, directives et avertissements figurant dans le présent manuel, ainsi qu'à toutes les lois et réglementations applicables. En cas de non-respect des instructions et avertissements figurant dans ce manuel, vous risquez de vous blesser ou de blesser d'autres personnes, d'endommager votre produit ou d'endommager d'autres biens à proximité. Le présent manuel produit, y compris les instructions, directives et avertissements, ainsi que la documentation associée pourrait faire l'objet de modifications et de mises à jour. Pour obtenir des informations actualisées sur le produit, veuillez consulter le site dometic.com.
Sommaire
1 Signification des symboles 55 2 Consignes de sécurité 56 3 Contenu de la livraison 62 4 Usage conforme 62 5 Description technique 63 6 Positionnement et raccordement sécurisés de l'appareil. 65 7 Utilisation. 68 8 Nettoyage et entretien 72 9 Guide de dépannage 73
10 Garantie. 75 11 Mise au rebut. 75 12 Caractéristiques techniques. 76
1 Signification des symboles
AVERTISSEMENT!
Consignes de sécurité : Indiquent une situation dangereuse qui, si elle n'est pas évitée, est susceptible d'entraîner des blessures graves, voire mortelles.
ATTENTION!
Consignes de sécurité : Indiquent une situation dangereuse qui, si elle n'est pas évitée, est susceptible d'entraîner des blessures légères ou de gravité modérée.
AVIS!
Indiquent une situation dangereuse qui, si elle n'est pas évitée, peut entraîner des dommages matériels.
REMARQUE
Informations complémentaires sur l'utilisation de ce produit.
2 Consignes de sécurité
2.1 Sécurité générale
AVERTISSEMENT! Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles.
Risque d'électrocution
- Si l'appareil présente des dégâts visibles, ne le mettez pas en service.
- Si le câble de raccordement CA de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
- Seul un personnel qualifié est habilité à effectuer des réparations sur l'appareil. Des réparations inadéquates peuvent engendrer des risques considérables.
Risque d'explosion
- Ne stockez aucune substance explosive comme p. ex. des aérosols contenant des agents propulseurs inflammables dans l'appareil.
Risque d'incendie
- Le réfrigérant du circuit frigorifique s'enflamme facilement. En cas d'endommagement du circuit frigorifique (odeur d'ammoniaque) :
- Éteignez l'appareil.
- Évitez toute flamme nue et/ou étincelle. - Aérez bien la pièce.
Risque pour la santé
- N'ouvrez jamais l'unité de l'absorbeur. Elle se trouve sous haute pression et peut provoquer des blessures si elle est ouverte.
- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, s'ils sont sous surveillance ou ont reçu des instructions sur l'utilisation de l'appareil en toute sécurité et comprennent les risques impliqués.
- Les enfants ne doivent pas jouer avec cet appareil.
- Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
- Les enfants âgés de 3 à 8 ans peuvent charger et décharger les appareils.
Risque d'enfermement d'enfant
- Veillez à ce que les étagères soient montées et à ce que les enfants ne puissent pas s'enfermer dans l'appareil.
- Avant de mettre au rebut votre ancien réfrigérateur :
- Démontez les tiroirs.
- Laissez les clayettes dans le réfrigérateur, afin que les enfants ne puissent pas entrer dedans.
ATTENTION ! Le non-respect de ces mises en garde peut entraîner des blessures légères ou de gravité modérée.
Risque de blessure
- Ne touchez pas la charnière.
- Ne vous appuyez pas sur la porte de l'appareil lorsqu'elle est ouverte.
AVIS ! Le non-respect de cette mise en garde peut entraîner des dommages à l'appareil.
- La lampe doit uniquement être remplacée par le fabricant, un technicien du service après-vente ou toute autre personne de qualification similaire afin d'éviter tout danger.
- Lors du nettoyage du véhicule à proximité de la zone de la grille d'aération, n'utilisez pas de nettoyeur à haute pression.
- Montez les couvercles d'hivernage de la grille d'aération (accessoires) si le véhicule est nettoyé de l'extérieur ou n'est pas mis en service pendant une période prolongée.
- Le dispositif n'est pas adapté pour le transport des matières caustiques ou contenant des solvants.
- L'isolation de l'appareil contient un gaz inflammable (cyclopentane) et nécessite des procédures d'élimination spéciales. À la fin de son cycle de vie, déposez l'appareil dans un centre de recyclage approprié.
Veillez à ce que l'évacuation de la condensation soit toujours propre. - Ne plongez jamais l'appareil dans l'eau. - Tenez le dispositif et les câbles à l'abri de la chaleur et de l'humidité. - L'appareil ne doit pas être exposé à la pluie.
2.2 Positionnement et raccordement sécurisés de l'appareil
AVERTISSEMENT ! Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles.
Risque d'incendie
- Lors du transport, veillez à ne pas endommager le circuit de l'appareil.
- Veillez à ne pas coincer ni endommager le cordon d'alimentation lors de la mise en place de l'appareil.
- Ne placez pas de multiprises portables ou de blocs d'alimentation portables à l'arrière de l'appareil.
AVIS ! Le non-respect de cette mise en garde peut entraîner des dommages à l'appareil.
Risque de surchauffe
- Veillez toujours à ce que la chaleur produite lors du fonctionnement puisse se dissiper suffisamment. Veillez à ce que l'appareil se trouve à une distance suffisante des murs ou des objets, de sorte que l'air puisse circuler.
- Pour que le frigorigène puisse circuler correctement, l'appareil ne doit pas dépasser un angle d'inclinaison de 3°. Pour ce faire, placez l'appareil à l'horizontale à l'aide d'un niveau à bulle.
- Lors du transport, ne fixez l'appareil que par le corps de l'appareil. Ne le fixez jamais au module de l'absorbeur, aux ailettes de refroidissement, aux conduites de gaz, à la porte ou au panneau de commande.
- Ne montez pas l'appareil près de flammes nues ou d'autres sources de chaleur (chauffage, feux à gaz, etc.).
- Pour raccorder l'appareil au courant alternatif, veuillez utiliser exclusivement la prise de courant correspondante.
- Demandez au constructeur de votre véhicule si le système de batterie de votre véhicule arrête les appareils pour protéger la batterie.
- Placez la porte de l'appareil et du compartiment congélateur en position hiver si vous prévoyez de ne pas utiliser l'appareil pendant une période prolongée. Cela évite la formation de moisissures.
2.3 Consignes de sécurité concernant le fonctionnement de l'appareil
AVERTISSEMENT ! Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles.
Risque d'électrocution
- Avant de mettre l'appareil en service, assurez-vous que la ligne d'alimentation électrique et le connecteur sont secs.
- Coupez l'alimentation en courant de l'appareil
- avant tout nettoyage et entretien
- après chaque utilisation
Risque pour la santé
- Veuillez vérifier si la puissance frigorifique de l'appareil de réfrigération correspond à la température de conservation recommandée pour les aliments que vous souhaitez conserver au frais.
- N'utilisez l'appareil que dans des lieux bien aérés.
- Faites toujours fonctionner l'appareil avec une seule source d'énergie.
- Les aliments doivent être conservés dans leur emballage d'origine ou dans des récipients appropriés.
- Une ouverture prolongée peut entraîner une augmentation significative de la température dans les compartiments de l'appareil.
- Nettoyez régulièrement les surfaces qui entrent en contact avec les aliments, ainsi que les systèmes de drainage accessibles.
- Stockez la viande et le poisson crus dans des récipients appropriés à l'intérieur de l'appareil de façon à ce qu'ils ne soient pas en contact avec d'autres aliments ou ne gouttent pas sur ceux-ci.
- Si l'appareil est exposé de manière prolongée à une température ambiante inférieure à +10 °C, une régulation de température uniforme ne peut être garantie dans le compartiment de congélation. Cela peut entraîner une augmentation de la température du compartiment de congélation et la décongélation des produits stockés.
- Si l'appareil est laissé vide pendant une longue période :
- Éteignez l'appareil.
- Dégivrez l'appareil.
- Nettoyez et séchez l'appareil.
- Laissez la porte ouverte pour éviter que des moisissures ne se développent dans l'appareil.
ATTENTION ! Le non-respect de ces mises en garde peut entraîner des blessures légères ou de gravité modérée.
Risque de blessure
- Fermez et verrouillez la porte de l'appareil avant le début du trajet.
- Le groupe frigorifique situé à l'arrière de l'appareil devient très chaud pendant le fonctionnement. Protégez-vous du contact avec des pièces conductrices de chaleur quand les grilles d'aération sont reliées.
AVIS ! Le non-respect de cette mise en garde peut entraîner des dommages à l'appareil.
- Vérifiez que la tension indiquée sur la plaque signalétique correspond à l'alimentation électrique dont vous disposez. Raccordez l'appareil uniquement comme indiqué ci-dessous :
- Prise de courant continu : utilisez uniquement des câbles de section appropriée.
- Prise de courant alternative : utilisez uniquement le câble de raccordement fourni à la livraison.
- Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise.
- Si l'appareil est raccordé à une prise de courant continu : Le fonctionnement au courant continu (batterie) doit être choisi uniquement en cas d'utilisation d'un protecteur de batterie ou si le générateur fournit une tension suffisante.
- Si l'appareil est raccordé à une prise de courant continu : Débranchez ou éteignez le dispositif lorsque vous éteignez le moteur. Dans le cas contraire, il se pourrait que la batterie se décharge. Assurez-vous que les ouvertures d'aération ne sont pas recouvertes.
- N'exploitez aucun appareil électrique à l'intérieur du dispositif, sauf si le fabricant le recommande.
- Ne remplissez pas le bac intérieur de substances liquides ou de glace.
- Stockez uniquement les objets lourds, tels que les bouteilles ou canettes, dans la porte de l'appareil, dans le compartiment à légumes ou sur la grille inférieure.
2.4 Utilisation sécurisée en mode gaz
AVERTISSEMENT! Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles.
Risque d'explosion
- Utilisez uniquement l'appareil avec la pression indiquée sur la plaque signalétique. Utilisez uniquement des détendeurs à réglage fixe conformes aux réglementations nationales. Utilisez un détendeur à réglage fixe en conformité avec la norme DIN EN 16129.
Risque d'asphyxie
- L'exploitation de l'appareil au gaz entraîne un manque d'oxygène dans des aires non aérées.
- N'utilisez pas l'appareil en mode gaz dans des espaces non aérés tels que des pièces fermées, des tentes, des véhicules, des camping-cars, des caravanes, des navires, bateaux et yachts, ou encore des cabines de poids lourds.
- N'utilisez pas l'appareil dans des pièces dont le volume est inférieur à 40 m³.
- Ne placez pas l'appareil à proximité de matériaux inflammables (papier, feuilles mortes, textiles).
- Éloignez tout objet inflammable du brûleur.
- N'entreposez jamais les bouteilles de gaz liquide dans des lieux mal aérés ou sous le niveau du sol (dans des trous en forme d'entonnoir).
- Protégez les bouteilles de gaz liquide d'un rayonnement solaire direct. La température ne doit pas dépasser 50°C.
- Ne contrôlez jamais l'étanchéité de l'appareil à l'aide d'une flamme nue.
- Si vous sentez une odeur de gaz :
- Fermez le robinet d'arrêt de l'alimentation en gaz et la vanne de la bouteille. - N'actionnez aucun interrupteur. - Éteignez les flammes nues. - Faites contrôler l'installation de gaz par une entreprise spécialisée.
- Ne laissez pas l'appareil fonctionner sans surveillance lorsqu'il est en mode gaz.
AVIS ! Le non-respect de cette mise en garde peut entraîner des dommages de l'appareil.
- Utilisez uniquement du gaz propane ou butane (pas de gaz naturel).
3 Contenu de la livraison
Quantité Description
1 Dispositif d'absorption 1 Câble de raccordement CA
4 Usage conforme
L'appareil de réfrigération mobile est destiné à être utilisé dans des applications domestiques et similaires, telles que :
• Les maisons d'hôtes - les réfectoires destinés au personnel des magasins, des bureaux et autres environnements de travail - les hôtels, motels et autres environnements de type résidentiel - les gîtes et environnements similaires - la restauration et les applications similaires non liées à la vente au détail
L'appareil est conçu pour :
- Refroidissement, congélation rapide et stockage d'aliments
- Alimentation en courant continu, courant alternatif ou gaz
L'appareil n'est pas conçu pour :
- Utilisation comme appareil encastré
- Utilisation dans des bâtiments de grande hauteur, des pièces au-dessous du niveau du sol, des salles de bains et des chambres
- Utilisation dans des véhicules
- Utilisation dans des bateaux
- Utilisation dans des pièces d'un volume inférieur à 40 m³, par ex., des pièces de 4x4m sur une hauteur de 2,50 m
- Utilisation dans des zones mal ventilées
Les pièces bien ventilées sont des pièces avec plus d'un changement d'air par heure avec des fenêtres et des portes qui ne sont pas hermétiquement étanches. Les pièces doivent avoir au moins une fenêtre qui peut être ouverte ou une porte menant directement à l'extérieur
• Le stockage de denrées - Le stockage de substances corrosives ou contenant des solvants
Ce produit convient uniquement à l'usage et à l'application prévus, conformément au présent manuel d'instructions.
Ce manuel fournit les informations nécessaires à l'installation et/ou à l'utilisation correcte de l'appareil. Une installation, une utilisation ou un entretien inappropriés entraînera des performances insatisfaisantes et une éventuelle défaillance.
Le fabricant décline toute responsabilité en cas de blessure ou de dommage résultant :
- d'un montage ou d'un raccordement incorrect, y compris d'une surtension
- d'un entretien inadapté ou de l'utilisation de pièces de rechange autres que les pièces de rechange d'origine fournies par le fabricant
- de modifications apportées au produit sans autorisation explicite du fabricant
- d'usages différents de ceux décrits dans ce manuel
Domatic se réserve le droit de modifier l'apparence et les spécifications produit.
L'appareil est un réfrigérateur avec refroidissement par absorption. Le réfrigérant utilisé est de l'ammoniac. Les matériaux utilisés n'altèrent pas la qualité des aliments. Le circuit frigorifique est sans entretien.
5.1 Composants
| No. dans
fig. 1, page 3 | Explication |
| 1 Panneau de commande |
| 2 Dispositif de verrouillage de la porte |
| 3 Évaporateur |
| 4 Clayette |
| 5 Inserts de porte |
| 6 Compartiment à glace (RF 62 uniquement) |
5.2 Panneau de commande
| No. dans
fig. 2, page 3 | Description |
| 1 Sélécteur d'énergie |
| 2 Indicateur de flamme |
| 3 Thermostat |
| 4 Bouton d'allumage |
Sélecteur d'énergie
| Symbole
fig. 2, page 3 | Description |
| ○ | Arrêt |
| Fonctionnement sur source d'alimentation CA |
| Fonctionnement CC |
| Fonctionnement au gaz |
6 Positionnement et raccordement sécurisés de l'appareil
6.1 Instructions de positionnement de l'appareil
Observez les consignes suivantes lors du positionnement de l'appareil :
- Maintenez un espace libre d'au moins 10 mm par rapport aux murs.
- Maintenez les ouvertures de ventilation dégagées pour assurer une bonne ventilation. Placez l'appareil sur une surface plane et stable. Vérifiez que l'appareil est correctement positionné à l'aide d'un niveau à bulle.
6.2 Changement de la charnière de la porte
AVERTISSEMENT ! Risque d'électrocution
Avant toute intervention sur l'appareil, débranchez la fiche d'alimentation.
Vous pouvez modifier la charnière de la porte de sorte qu'elle s'ouvre vers la gauche plutôt que vers la droite.
Procédez comme indiqué pour changer la charnière de la porte (fig. 3, page 4 à fig. 4, page 4).
6.3 Changement du décor de la porte
AVERTISSEMENT ! Risque d'électrocution
Avant toute intervention sur l'appareil, débranchez la fiche d'alimentation.
Procédez comme indiqué pour remplacer le panneau de la porte
(fig. 5, page 5).
6.4 Raccordement à une alimentation CA
- Vérifiez que la tension indiquée sur la plaque signalétique correspond à l'alimentation électrique dont vous disposez.
- Branchez le câble de raccordement CA à une prise secteur CA.
6.5 Raccordement à une alimentation CC
AVIS ! Risque d'endommagement
- Lors du raccordement à une borne, veillez à respecter la polarité.
- Pour éviter des pertes de tension et de puissance frigorifique, le câble doit être le plus court possible et ne doit pas être interrompu. Évitez pour cette raison de placer des interrupteurs, des connecteurs ou des multi-adaptateurs supplémentaires.
- Débranchez l'appareil et les autres charges électriques de la batterie avant de connecter la batterie à un chargeur rapide. Les surtensions peuvent endommager les composants électroniques de l'appareil.
- Montez un fusible d'au moins 15 A sur le raccordement positif.
- Quand vous raccordez l'appareil à l'allume-cigare de votre véhicule, vous devez mettre le contact pour que l'appareil soit alimenté en électricité.
- Vérifiez que la tension indiquée sur la plaque signalétique correspond à l'alimentation électrique de votre batterie.
- Déterminez la section nécessaire du câble en fonction de sa longueur, selon le tableau suivant :
Longueur de câble Diamètre de câble
≤ 2,5 m 2,5 mm²
2,5 m / 4,0 m 4,0 mm²
4,0 m / 6,0 m 6,0 mm²
- Raccordez les câbles à un bornier relié à la batterie par un fusible de 15 A.
- Installez un coupe-circuit entre les deux pôles.
La distance minimale d'isolement entre les deux pôles est de 3 mm.
6.6 Raccordement de l'appareil à une bouteille de gaz
AVERTISSEMENT!
Seul un spécialiste est habilité à raccorder l'appareil à l'alimentation au gaz, conformément aux réglementations et normes en vigueur.
AVIS! Risque d'endommagement
- Utilisez uniquement des bouteilles de gaz propane ou butane (pas de gaz naturel ou gaz de ville) dont la vanne de réduction de pression a été contrôlée et un embout correspondant.
- Veuillez tenir compte des pressions autorisées dans votre pays. Utilisez un détendeur à réglage fixe certifié :
- Pour l'Europe : DIN EN 16129.
- L'appareil ne doit être utilisé qu'avec des flexibles en parfait état. Remplacez immédiatement toute conduite poreuse ou endommagée.
REMARQUE
Si la flamme de gaz s'éteint, le contrôle d'allumage coupe l'alimentation en gaz.
- Vérifiez que les spécifications de pression figurant sur la plage signalétique correspondent aux données inscrites sur le détendeur de la bouteille de propane ou de butane.
- Raccordez l'appareil au flexible de gaz comme indiqué (fig. 6, page 6).
- Raccordez le flexible de gaz à la bouteille de gaz, comme indiqué (fig. 7, page 7).
Après le raccordement de l'appareil à l'alimentation en gaz
- Vérifiez l'étanchéité de la conduite de gaz au niveau de tous les points de raccordement (tous les raccords filetés, les raccordements de tuyaux à colliers, le raccordement à la bouteille de gaz) à l'aide d'un produit moussant, par exemple du savon.
- Effectuez un contrôle visuel du flexible (pour vérifier l'absence de fissures, de signes d'usure et de dommages).
7 Utilisation
AVIS! Risque d'endommagement
- Veillez à ce que les boissons ou aliments placés dans des récipients en verre ne soient pas soumis à des températures trop basses. En gelant, le volume des boissons et aliments liquides augmente, ce qui peut détruire les récipients en verre.
REMARQUE
- Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et l'extérieur à l'aide d'un tissu humide pour des raisons d'hygiène (voir chapitre « Nettoyage et entretien », page 72).
- La puissance frigorifique peut être affectée par : - la température ambiante - la quantité des aliments à conserver - la fréquence d'ouverture du couvercle
- Quelques gouttes d'eau peuvent se former à l'intérieur de l'appareil s'il a été en mode de refroidissement pendant une longue période. Ce comportement est normal, car l'humidité de l'air se condense en gouttes d'eau lorsque la température baisse dans l'appareil. L'appareil n'est pas défectueux. Essuyez-le éventuellement avec un chiffon sec.
Pour éviter de gâcher des aliments, notez les éléments suivants :
- Évitez autant que possible les variations de température. Ouvrez le réfrigérateur uniquement lorsque c'est nécessaire et le moins longtemps possible. Entreposez les aliments de sorte que l'air puisse circuler librement entre eux.
- Ajustez la température en fonction de la quantité et de la nature des aliments.
- Entreposez les divers types d'aliments comme indiqué sur les figures.
- Les denrées alimentaires peuvent facilement absorber ou dégager des odeurs. Entreposez toujours les denrées alimentaires dans des conteneurs/bouteilles couverts ou fermés.
7.1 Économie d'énergie
- Ouvrez le réfrigérateur uniquement lorsque c'est nécessaire et le moins longtemps possible.
- Laissez refroidir les aliments chauds avant de les placer dans l'appareil.
- Dégivrez le réfrigérateur dès qu'une couche de glace s'est formée.
- Évitez une température intérieure inutilement basse.
Pour une consommation d'énergie optimale, positionnez les clayettes et les tiroirs conformément à leur position à la livraison. Vérifiez régulièrement que le joint de la porte est correctement positionné. Nettoyez régulièrement le condenseur pour enlever la poussière et les salissures.
7.2 Utilisation de l'appareil en mode courant continu
REMARQUE
- Lorsque l'appareil est raccordé à la prise de courant continu, il n'est pas possible de régler la puissance frigorifique.
- Refroidissez l'appareil environ 24 heures avant votre départ en le branchant sur le secteur ou en utilisant du gaz. Vous obtiendrez ainsi plus rapidement la puissance frigorifique souhaitée sur le lieu d'utilisation.
Mise en marche de l'appareil (fig. 2, page 3)
Placez le sélecteur d'énergie (1) en position. √ L'intérieur de l'appareil commence à être réfrigéré.
Arrêt de l'appareil
Placez le sélecteur d'énergie (1) en position O. L'appareil s'éteint.
7.3 Utilisation de l'appareil en mode courant alternatif
Mise en marche de l'appareil (fig. 2, page 3)
- Placez le sélecteur d'énergie (1) en position
- Tournez le thermostat (3) en position MAX.
√ L'intérieur de l'appareil commence à être réfrigéré.
Il faut environ 1 h pour que l'intérieur se refroidisse de manière perceptible. Après environ 5 h, vous pouvez régler le thermostat sur une température plus basse.
Pour augmenter la puissance frigorifique, tournez le thermostat (3) dans le sens des aiguilles d'une montre. Pour réduire la puissance frigorifique, tournez le thermostat (3) dans le sens inverse des aiguilles d'une montre.
Arrêt de l'appareil (fig. 2, page 3)
- Placez le sélecteur d'énergie (1) en position O.
- Tournez le thermostat (3) en position O.
√ L'appareil s'éteint.
7.4 Utilisation de l'appareil en mode gaz
Mise en marche de l'appareil (fig. 2, page 3)
- Placez le sélecteur d'énergie (1) en position .
- Ouvrez la bouteille de gaz.
- Tournez le thermostat (3) en position MAX.
- Appuyez sur le thermostat (3) et maintenez-le enfoncé.
- Appuyez pendant 10 secondes environ sur le bouton d'allumage (4) plusieurs fois consécutives jusqu'à ce que la flamme s'allume.
- Pour les appareils à allumage électronique, le bouton d'allumage (4) doit être maintenu enfoncé pendant quelques secondes. En raison de la présence d'air dans les tuyaux, cette opération peut prendre plus de 10 s lorsque l'appareil est resté longtemps hors service ou lorsque la bouteille de gaz a été remplacée.
- Après l'allumage, maintenez le thermostat (3) enfoncé pendant 30 s supplémentaires.
- Relâchez le thermostat (3).
✓ La présence d'une flamme peut être contrôlée par l'indicateur de flamme (2). ✓ L'intérieur de l'appareil commence à être réfrigéré.
Il faut environ 1 h pour que l'intérieur se refroidisse de manière perceptible. Après environ 5 h, vous pouvez régler le thermostat sur une température plus BASSE.
REMARQUE
Si la flamme ne s'allume pas, répétez la procédure d'allumage après 1 min.
Pour augmenter la puissance frigorifique, tournez le thermostat (3) dans le sens des aiguilles d'une montre. Pour réduire la puissance frigorifique, tournez le thermostat (3) dans le sens inverse des aiguilles d'une montre.
Arrêt de l'appareil
- Fermez la bouteille de gaz.
- Tournez le thermostat (3) en position O.
7.5 Positionnement des clayettes
Procédez comme indiqué pour positionner les clayettes (fig. 8, page 8).
7.6 Verrouillage de la porte
Procédez comme indiqué pour déverrouiller la porte (fig. 9, page 8). Procédez comme indiqué pour verrouiller la porte avant le transport (fig. 10, page 9).
7.7 Dégivrage de l'appareil
AVIS! Risque d'endommagement
- N'utilisez jamais d'outils mécaniques pour enlever les couches de glace ou pour détacher des objets pris dans le givre.
- N'utilisez jamais d'appareils chauffants ou de chauffages pour accélérer le processus de dégivrage.
REMARQUE
Avec le temps, du givre se forme sur les ailettes de refroidissement, à l'intérieur de l'appareil. Si cette couche de givre est d'environ 5 mm, vous devez dégivrer votre appareil.
- Coupez l'alimentation en tension et en gaz.
- Videz l'appareil.
- Placez un chiffon dans le compartiment pour absorber l'excès d'eau.
- Laissez la porte ouverte.
- Essuyez le compartiment avec un chiffon.
7.8 Arrêt et stockage de l'appareil
Si vous prévoyez de ne pas utiliser l'appareil pendant une période prolongée, procédez de la façon suivante :
- Coupez l'alimentation en tension et en gaz.
- Nettoyez l'appareil (voir chapitre « Nettoyage et entretien », page 72).
- Placez la serrure de la porte en position de ventilation (fig. 11, page 9) pour éviter la formation d'odeurs.
8 Nettoyage et entretien
AVERTISSEMENT ! Risque d'électrocution/d'incendie
- Avant toute opération de nettoyage ou d'entretien de l'appareil, veillez à débrancher celui-ci du secteur.
- Les travaux de réparation et de maintenance du groupe de refroidissement peuvent uniquement être effectués par un centre de réparation agréé.
AVIS ! Risque d'endommagement
N'utilisez jamais de produits corrosifs ou d'outils durs/pointus pour retirer la glace ou dégager des objets pris dans le givre.
Nettoyez l'appareil régulièrement et dès qu'il est sale à l'aide d'un chiffon humide. Veillez à ce que de l'eau ne goutte pas sur les joints. Cela risque d'endommager les composants électroniques. Essuyez l'appareil avec un chiffon après l'avoir nettoyé. Vérifiez régulièrement l'évacuation de la condensation.
Nettoyez l'évacuation de la condensation si nécessaire. Si elle est obstruée, la condensation s'accumule en bas de l'appareil.
Changement du filtre à gaz
Procédez comme indiqué pour changer le filtre à gaz (fig. 12, page 10).
Remplacement de la batterie d'allumage
Procédez comme indiqué pour remplacer la batterie d'allumage (fig. 13, page 11).
8.1 Nettoyage du système de brûleur à gaz
AVERTISSEMENT !
- Laissez le brûleur refroidir avant de le nettoyer.
- N'effectuez aucune modification sur les équipements au gaz.
REMARQUE
- La présence de saleté dans le brûleur à gaz entraîne un mauvais allumage ou une déflagration.
- Le fabricant recommande de nettoyer le brûleur après une période de non-utilisation prolongée et au moins une fois par an.
- En cas d'utilisation de GPL, l'intervalle de nettoyage est réduit à une fois par semestre ou par trimestre selon le niveau d'encrassement.
Procédez comme indiqué pour nettoyer le brûleur (fig. 14, page 11).
9 Guide de dépannage
| Problème Cause possible Solution proposée |
| L'appareil ne fonctionne pas. | L'appareil n'est pas correctement installé. | Vérifiez que l'appareil est en position horizontale. Assurez-vous que l'aération est suffisante. |
| Le circuit frigorifique est défectueux. | La réparation doit être effectué unquèment par un service après-venture agréé. |
| En mode courant continu:L'appareil ne fonctionne pas (le connecteur est branché). | La prise de courant continu de votre véri-cule n'est pas sous tension. | Dans la plupart des véri-cules, le contact doit être mis pour que la prise de courant continu soit sous tension. |
| Le fusible du véri-cule a grillé. | Remplacez le fusible du véri-cule de la prise de courant continu (normalement 15 A) (veuillez respecter les instructions du manuel d'entre-tien de votre véri-cule). |
Problème | Cause possible | Solution proposée
En fonctionnement au courant alternatif : L'appareil ne fonctionne pas (le connecteur est branché).
La prise de courant alternatif n'est pas sous tension.
Essayez une autre prise.
En fonctionnement au gaz : L'appareil ne fonctionne pas (l'appareil est raccordé au gaz).
L'appareil n'est pas correctement raccordé au gaz.
Vérifiez que l'alimentation de gaz est correcte et adéquate. Vérifiez que la vanne de la bouteille de gaz est ouverte. Assurez-vous qu'il y a encore du gaz dans la bouteille. Vérifiez que l'appareil est branché sur une seule source d'énergie. Maintenez enfoncé plus longtemps le régulateur de température lors de l'allumage.
Après une période prolongée où il n'a pas été utilisé, l'appareil ne se met pas en marche.
→ Coupez l'alimentation en courant de l'appareil.
▷ Retournez-le et attendez 5 minutes. ▷ Retournez l'appareil en position normale et rallumez-le.
10 Garantie
La période de garantie légale s'applique. Si le produit est défectueux, contactez votre revendeur ou la filiale locale du fabricant (voir dometic.com/dealer).
Pour toutes réparations ou autres prestations de garantie, veuillez joindre au produit les documents suivants :
- une copie de la facture avec la date d'achat
- un motif de réclamation ou une description du dysfonctionnement
Notez que toute réparation effectuée par une personne non agréée peut présenter un risque de sécurité et annuler la garantie.
11 Mise au rebut
AVERTISSEMENT ! Risque d'enfermement d'enfant
Lors de la mise au rebut d'un ancien appareil, démontez toutes les portes et laissez les clayettes dans l'appareil afin d'éviter tout risque d'enfermement et d'asphyxie accidentels des enfants.
Recyclage des emballages
Dans la mesure du possible, jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.
Recyclage des produits contenant des piles non remplaçables, des batteries ou des sources lumineuses rechargeables
Si le produit contient des piles non remplaçables, des batteries ou des sources lumineuses rechargeables, vous n'avez pas besoin de les retirer avant de le mettre au rebut. Si vous souhaitez mettre le produit au rebut, contactez le centre de recyclage le plus proche ou votre revendeur spécialisé afin d'être informé des réglementations liées au traitement des déchets. Le produit peut être mis au rebut gratuitement.
12 Caractéristiques techniques
| RF60 RF62 | |
| Volume total 61 l | |
| Capacité du compartment de congélation | - | 5 l |
| Tension 12 V=220-240 V~, 50/60 Hz |
| Puisance absorbée 110 W (CC) | 110 W (CA) |
| Consommation d'énergie 1,9 kWh/24 h (CC) | 1,9 kWh / 24 h (CA) |
| Charge thermique nominale 245 W (Butane) | 192 W (Propane) |
| Consommation de gaz 17,5 g/h (Butane) | 13,5 g/h (Propane) |
| Catégorie d'appareil l | 3B/P; 13B/P (50); 13+(28-30/37) |
| Puisance de refroidissement | Max. 30 °C en dessous de la température ambiente |
| Classe climatique | N |
| Utilisation prévue à température ambiente | 16 °C à 32 °C |
| Niveau de bruit | 0 dB |
| Réfrigérant | 357 g H2O + 168 g NH3 | 367 g H2O + 173 g NH3 |
| Dimensions (I x H x P) | Voir fig. 15, page 12 |
| Poids | Env. 24 kg |
| Contrôle/certification | CE UK CA |
5.2 Panneau de commande
| Kábelhossz Kábelkeresztmetszet |
| ≤ 2,5 m 2,5 mm² |
| 2,5 m - 4,0 m 4,0 mm² |
| 4,0 m - 6,0 m 6,0 mm² |
