BEDIENUNGSANLEITUNG CombiCool RF 60 DOMETIC
Bedienungsanleitung 34
DE, AT, CH, LU, DK, ES, FR, IE, IT, SE
CZ, ES, FR, GB, IT, NL, PT, SE, SK
DK, FI, NO
12 DE, AT, CH, LU
15
Lesen und befolgen Sie alle Anweisungen, Richtlinien und Warnhinweise in diesem Produkthandbuch sorgfältig, um sicherzustellen, dass Sie das Produkt ordnungsgemäß installieren und stets ordnungsgemäß betreiben und warten. Diese Anleitung MUSS bei dem Produkt verbleiben.
Durch die Verwendung des Produktes bestätigen Sie hiermit, dass Sie alle Anweisungen, Richtlinien und Warnhinweise sorgfältig gelesen haben und dass Sie die hierin dargelegten Bestimmungen verstanden haben und ihnen zustimmen. Sie erklären sich damit einverstanden, dieses Produkt nur für den angegebenen Verwendungszweck und gemäß den Anweisungen, Richtlinien und Warnhinweisen dieses Produkthandbuchs sowie gemäß allen geltenden Gesetzen und Vorschriften zu verwenden. Eine Nichtbeachtung der hierin enthaltenen Anweisungen und Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schaden an Ihrem Produkt oder zu Schaden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter dometic.com.
Inhaltsverzeichnis
1 Erläuterung der Symbole 34 2 Sicherheitshinweise 35 3 Lieferumfang 41 4 Bestimmungsgemäßer Gebrauch 41 5 Technische Beschreibung 42 6 Gerät aufstellen und anschließen 43 7 Betrieb 46 8 Reinigung und Pflege 50 9 Störungsbeseitigung 51 10 Garantie 53 11 Entsorgung 53 12 Technische Daten 54
1 Erläuterung der Symbole
WARNUNG!
Sicherheitshinweis: Kennzeichnet eine Gefahrensituation, die zum Tod oder zu schwerer Verletzung führen kann, wenn die jeweiligen Anweisungen nicht befolgt werden.
VORSICHT!
Sicherheitshinweis: Kennzeichnet eine Gefahrensituation, die zu leichter oder mittelschwerer Verletzung führen kann, wenn die jeweiligen Anweisungen nicht befolgt werden.
ACHTUNG!
Kennzeichnet eine Situation, die zu Sachschäden führen kann, wenn die jeweiligen Anweisungen nicht befolgt werden.
HINWEIS
Ergänzende Informationen zur Bedienung des Produktes.
2 Sicherheitshinweise
2.1 Grundlegende Sicherheit
WARNUNG! Nichtbeachtung dieser Warnungen kann zum Tod oder schwerer Verletzung führen.
Gefahr durch Stromschlag
- Wenn das Gerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen.
- Wenn das Wechselstrom-Anschlusskabel dieses Geräts beschädigt ist, muss es durch den Hersteller oder seinen Kundendienst bzw. eine entsprechend ausgebildete Fachkraft ersetzt werden, um Gefahren zu verhindern.
- Reparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.
Explosionsgefahr
- Lagern Sie keine explosionsfähigen Stoffe, wie z. B. Sprühdosen mit brennbarem Treibgas, im Gerät.
Brandgefahr
- Das Kältemittel im Kühlkreislauf ist leicht entflammbar.
Bei einer Beschädigung des Kühlkreislaufs (Ammoniakgeruch):
- Schalten Sie das Gerät aus.
- Vermeiden Sie offenes Feuer und Zündfunken.
- Lüften Sie den Raum gut.
Gesundheitsgefahr
- Öffnen Sie niemals das Absorberaggregat. Es steht unter hohem
Druck und kann Verletzungen verursachen, wenn es geöffnet wird.
- Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen verwendet werden, wenn diese Personen beaufsichtigt werden oder im sicheren Gebrauch des Geräts unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben.
- Kinder dürfen nicht mit dem Gerät spielen.
- Reinigung und Benutzerwartung dürfen nicht durch unbeaufsichtigte Kinder durchgeführt werden.
- Kinder von 3 bis 8 Jahren dürfen Geräte be- und entladen.
Gefahr des Einschließens von Kindern
- Stellen Sie sicher, dass die Tragroste so montiert und gesichert sind, dass sich Kinder nicht selbst im Gerät einschließen können. Vor der Entsorgung Ihres alten Kühlschranks:
Bauen Sie die Schublade aus. - Belassen Sie die Einlegeböden im Kühlschrank, damit Kinder nicht hineinsteigen können.
VORSICHT! Nichtbeachtung dieser Hinweise kann zu leichten bis mittelschweren Verletzungen führen.
Verletzungsgefahr
- Fassen Sie nicht in das Scharnier.
- Lehnen Sie sich nicht an die geöffnete Gerätetür.
ACHTUNG! Nichtbeachtung kann zu Schäden am Gerät führen.
- Die Lampe darf nur durch den Hersteller, einen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
- Benutzen Sie bei der Fahrzeugreinigung im Bereich der Lüftungsgitter keinen Wasser-Hochdruckreiniger.
- Montieren Sie die Winterabdeckungen des Lüftungsgitters (Zubehör), wenn das Fahrzeug von außen gereinigt oder für längere Zeit außer Betrieb genommen wird.
- Das Gerät ist nicht für den Transport ätzender oder lösungsmittelhaltiger Stoffe geeignet. Die Isolierung des Geräts enthält brennbares Cyclopentan und erfordert ein besonderes Entsorgungsverfahren. Entsorgen Sie das Kühlgerät am Ende seiner Nutzungsdauer in einem entsprechenden Recyclingcenter.
- Halten Sie die Kondensatöffnung stets sauber.
- Tauchen Sie das Gerät nie in Wasser.
- Schützen Sie das Gerät und die Kabel vor Hitze und Nässe.
- Das Gerät darf keinem Regen ausgesetzt werden.
2.2 Gerät sicher aufstellen und anschließen
WARNUNG! Nichtbeachtung dieser Warnungen kann zum Tod oder schwerer Verletzung führen.
Brandgefahr
- Achten Sie beim Transport darauf, den Gerätekreislauf nicht zu beschädigen.
- Achten Sie beim Aufstellen des Geräts darauf, dass das Netzkabel nicht eingeklemmt oder beschädigt wird.
- Platzieren Sie keine Steckdosenleisten oder tragbare Stromversorgungen hinter dem Gerät.
ACHTUNG! Nichtbeachtung kann zu Schäden am Gerät führen. Überhitzungsgefahr
- Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. Sorgen Sie dafür, dass das Gerät in ausreichendem Abstand zu Wänden oder Gegenständen steht, sodass die Luft zirkulieren kann.
- Damit das Kältemittel ordnungsgemäß zirkulieren kann, darf das Gerät einen Neigungswinkel von 3° nicht überschreiten. Stellen Sie das Gerät mit Hilfe einer Wasserwaage waagerecht ab.
- Halten Sie das Gerät beim Transport nur am Gerätekorpus fest. Halten Sie das Gerät niemals am Absorberaggregat, den Kührippen, den Gasleitungen, der Tür oder dem Bedienfeld fest.
- Stellen Sie das Gerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, direkte Sonneneinstrahlung, Gasöfen usw.) auf.
- Schließen Sie das Gerät nur mit dem zugehörigen Wechselstrom-Anschlusskabel an die Wechselstromsteckdose an.
- Fragen Sie bei Ihrem Fahrzeughersteller nach, ob das Batteriemanagement Ihres Fahrzeugs die Geräte zum Schutz der Batterie abschaltet.
- Bringen Sie die Gerätetür und die Frosterfachtür in die Winterstellung, wenn Sie das Gerät längere Zeit nicht nutzen. Schimmelbildung wird so vermieden.
2.3 Sicherheit beim Betrieb des Gerätes
WARNUNG! Nichtbeachtung dieser Warnungen kann zum Tod oder schwerer Verletzung führen.
Gefahr durch Stromschlag
- Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.
- Trennen Sie das Gerät vom Netz: - vor jeder Reinigung und Pflege - nach jedem Gebrauch
Gesundheitsgefahr
- Prüfen Sie, ob die Kühlleistung des Gerätes den Anforderungen der Lebensmittel entspricht, die Sie kühlen wollen.
- Betreiben Sie das Gerät nur an gut belüfteten Orten.
- Betreiben Sie das Gerät immer nur mit einer einzigen Energiequelle.
- Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern gelagert werden.
- Ein längeres Öffnen des Geräts kann zu einem erheblichen Anstieg der Temperatur in den Fächern des Geräts führen.
- Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln in Kontakt kommen können, sowie zugängliche Ablaufsysteme.
- Lagern Sie rohes Fleisch und rohen Fisch in geeigneten Behältern im Gerät, so dass sie nicht mit anderen Lebensmitteln in Berührung kommen oder auf diese tropfen.
- Wenn das Gerät längere Zeit einer Raumtemperatur unter +10°C ausgesetzt ist, kann eine gleichmäßige Regelung der Frosterfachtemperatur nicht gewährleistet werden. Dies kann zu einem möglichen Temperaturanstieg im Frosterfach und einem Auftauen des eingelagerten Gutes führen.
- Wenn das Gerät über längere Zeiträume leer bleibt:
- Schalten Sie das Gerät aus. Tauen Sie das Gerät ab.
- Reinigen und trocknen Sie das Gerät.
- Lassen Sie die Tür offenstehen, um Schimmelbildung im Gerät zu verhindern.
VORSICHT! Nichtbeachtung dieser Hinweise kann zu leichten bis mittelschweren Verletzungen führen.
Verletzungsgefahr
- Schließen Sie die Gerätetür vor Fahrtbeginn und verriegeln Sie sie.
- Das Kühlaggregat an der Rückseite des Geräts wird im Betrieb sehr heiß. Schützen Sie sich vor dem Kontakt mit hitzeführenden Teilen bei entnommenen Lüftungsgittern.
ACHTUNG! Nichtbeachtung kann zu Schäden am Gerät führen.
- Prüfen Sie, ob die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung übereinstimmt.
- Schließen Sie das Gerät nur wie folgt an:
- Gleichstromsteckdose: Verwenden Sie nur Kabel mit einem geeigneten Leitungsquerschnitt.
- Wechselstromsteckdose: Verwenden Sie nur das im Lieferumfang enthaltene Wechselstromkabel.
- Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose.
- Wenn das Gerät an eine Gleichstromsteckdose angeschlossen ist: Wählen Sie den Betrieb mit Gleichstrom (Batteriebetrieb) nur, wenn Sie einen Batterie-Computer verwenden oder der Fahrzeuggenerator ausreichende Spannung liefert.
- Wenn das Gerät an eine Gleichstromsteckdose angeschlossen ist: Trennen Sie die Verbindung oder schalten Sie das Gerät aus, wenn Sie den Motor ausschalten. Anderenfalls kann die Fahrzeugbatterie entladen werden.
- Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden.
- Benutzen Sie keine elektrischen Geräte innerhalb des Gerätes, außer wenn diese Geräte vom Hersteller davon empfohlen werden.
- Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.
- Verstauen Sie schwere Gegenstände wie z. B. Flaschen oder Dosen ausschließlich in der Gerätetur, in der Gemüseschale oder auf dem unteren Einlegeboden.
2.4 Sicherer Betrieb mit Gas
WARNUNG! Nichtbeachtung dieser Warnungen kann zum Tod oder schwerer Verletzung führen.
Explosionsgefahr
- Das Gerät darf ausschließlich mit dem auf dem Typenschild angegebenen Druck betrieben werden. Verwenden Sie nur festeingestellte Druckregler, die den nationalen Vorschriften entsprechen. Verwenden Sie einen festeingestellten Druckregler gemäß DIN EN 16129.
Erstickungsgefahr
- Der Betrieb des Geräts mit Gas in einem unbelüfteten Bereich führt zu Sauerstoffmangel in diesem Bereich.
- Verwenden Sie das Gerät nicht mit Gas in unbelüfteten Bereichen wie geschlossenen Räumen, Zelten, Kraftfahrzeugen, Wohnmobilen, Wohnwagen, Schiffen, Yachten, Booten und LKW-Kabinen.
- Nehmen Sie das Gerät nicht in Räumen mit einem Volumen von weniger als 40m3 in Betrieb.
- Stellen Sie das Gerät nicht in der Nähe von entzündlichen Materialien (Papier, trockenes Laub, Textilien) auf.
- Halten Sie brennbare Gegenstände vom Brenner fern.
- Bewahren Sie Flüssiggasflaschen niemals an unbelüfteten Plätzen oder unterhalb des Bodenniveaus (trichterförmige Erdmulden) auf.
- Schützen Sie Flüssiggasflaschen vor direkter Sonneneinstrahlung. Die Temperatur darf 50°C nicht überschreiten.
- Prüfen Sie das Gerät niemals mit einer offenen Flamme auf Undichtigkeit.
- Wenn Sie Gasgeruch wahrnehmen:
- Schließen Sie den Absperrhahn der Gasversorgung und das Flaschenventil. Betätigen Sie keine elektrischen Schalter.
- Löschen Sie offene Flammen.
- Lassen Sie die Gasanlage von einem Fachbetrieb prüfen.
- Lassen Sie das Gerät im Gasbetrieb nicht unbeaufsichtigt laufen.
ACHTUNG! Nichtbeachtung kann zu Schäden am Gerät führen.
- Verwenden Sie nur Propan- oder Butangas (kein Erdgas).
3 Lieferumfang
Anzahl Beschreibung
1 Absorberaggregat 1 Wechselstrom-Anschlusskabel
4 Bestimmungsgemäßer Gebrauch
Das mobile Kühlgerät ist für den Einsatz im Haushalt und ähnliche Anwendungen vorgesehen, wie:
- Landwirtschaftliche Gebäude
- Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen
- Hotels, Motels und andere wohnungsabhängige Einrichtungen, Bed and Breakfast u. a.
- Catering und ähnliche Anwendungen außerhalb des Einzelhandels
Das Gerät eignet sich für:
- Kühlen, Einfrieren und Lagern von Lebensmitteln
- Betrieb mit Gleichstrom, Wechselstrom oder Gas
Das Gerät ist nicht für folgende Verwendungszwecke geeignet:
- Verwendung als Einbaugerät
- Verwendung in Hochhäusern, Räumen unterhalb Bodenniveau, Bädern und Schlafzimmern
- Verwendung in Fahrzeugen
- Verwendung auf Booten
- Verwendung in Räumen mit einem Volumen von weniger als 40 m³, z. B. bei einer Raumgröße von 4 x 4 m und einer Raumhöhe von 2,50 m
- Verwendung in nicht ausreichend belüfteten Bereichen
Gut belüftete Räume sind Räume mit mehr als einem Luftwechsel pro Stunde sowie Fenstern und Türen, die nicht abgedichtet sind. Die Räume müssen über mindestens ein Fenster verfügen, das geöffnet werden kann, oder eine Tür, die direkt nach außen führt.
Lagerung von Medikamenten, Lagerung von ätzenden oder lösungsmittelhaltigen Stoffen
Dieses Produkt ist nur für den angegebenen Verwendungszweck und die Anwendung gemäß dieser Anleitung geeignet.
Dieses Handbuch enthält Informationen, die für die ordnungsgemäße Installation und den ordnungsgemäßen Betrieb des Geräts erforderlich sind. Installationsfehler und/oder ein nicht ordnungsgemäßer Betrieb oder eine nicht ordnungsgemäße Wartung haben eine unzureichende Leistung und u. U. einen Ausfall des Geräts zur Folge.
Der Hersteller übernimmt keine Haftung für Verletzungen oder Schäden am Produkt, die durch Folgendes entstehen:
- Unsachgemäße Montage oder falscher Anschluss, einschließlich Überspannung
- Unsachgemäße Wartung oder Verwendung von anderen als den vom Hersteller gelieferten Original-Ersatzteilen
- Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers
- Verwendung für andere als die in der Anleitung beschriebenen Zwecke
Domatic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern.
5 Technische Beschreibung
Das Gerät ist ein Kühlschrank mit Absorptionskühlung. Als Kältemittel wird Ammoniak verwendet. Alle verwendeten Materialien sind unbedenklich für Lebensmittel. Der Kühlkreislauf ist wartungsfrei.
5.1 Bestandteile
| Nr. in
Abb. 1, Seite 3 | Erläuterung |
| 1 | B | e | d | i | e |
| 2 Tüverriegelung |
| 3 Verdampfer |
| 4 Einlegeboden |
| 5 Türeinlagen |
| 6 Frosterfach (nur RF 62) |
5.2 Bedienfeld
| Nr. in
Abb. 2, Seite 3 | Beschreibung |
| 1 Energiewahlschalter | |
| 2 Flammenanzeige | |
| 3 Thermostatregler | |
| 4 Zündtaster | |
Energiewahlschalter
| Symbol
Abb. 2, Seite 3 | Beschreibung |
| ○ | Aus |
| Wechselstrombetrieb |
| Gleichstrombetrieb |
| Betrieb mit Gas |
6 Gerät aufstellen und anschließen
6.1 Hinweise zur Aufstellung des Geräts
Beachten Sie folgende Hinweise bei der Aufstellung des Geräts:
- Halten Sie mindestens 10 mm Abstand zu den Wänden ein.
- Halten Sie die Lüftungsöffnungen frei, um eine gute Belüftung zu gewährleisten.
Stellen Sie das Gerät auf einen ebenen Untergrund. Prüfen Sie dies mit einer Wasserwaage.
6.2 Türscharnier umstellen
WARNUNG! Gefahr durch Stromschlag
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.
Sie können den Türanschlag so wechseln, dass die Tür nach links statt nach rechts aufschwingt.
Gehen Sie wie gezeigt vor, um den Türanschlag zu wechseln (Abb. 3, Seite 4 bis Abb. 4, Seite 4).
6.3 Türdekor wechseln
WARNUNG! Gefahr durch Stromschlag
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.
Gehen Sie wie gezeigt vor, um den Türdekor auszutauschen (Abb. 5, Seite 5).
6.4 An eine Wechselstromversorgung anschließen
- Prüfen Sie, ob die Spannungsangabe auf dem Typenschild mit der vorhandenen Netzspannung übereinstimmt.
- Schließen Sie das Wechselstrom-Anschlusskabel an das Wechselstromnetz an.
6.5 An eine Gleichstromversorgung anschließen
ACHTUNG! Beschädigungsgefahr
- Achten Sie beim Anschluss an eine Klemme auf die richtige Polung.
- Um Spannungs- und Leistungsverluste zu vermeiden, sollte das Kabel möglichst kurz und nicht unterbrochen sein. Vermeiden Sie deshalb zusätzliche Schalter, Stecker oder Verteilerdosen.
- Klemmen Sie das Gerät und andere Verbraucher von der Batterie ab, bevor Sie die Batterie mit einem Schnelladegerät aufladen. Überspannungen können die Elektronik des Geräts beschädigen.
- Bringen Sie am Plusanschluss eine Sicherung von mindestens 15 A an.
- Wenn Sie das Gerät an die Stromversorgung des Fahrzeugs anschließen, beachten Sie, dass Sie ggf. die Zündung einschalten müssen, damit das Gerät mit Strom versorgt wird.
- Prüfen Sie, ob die Spannungsangabe auf dem Typenschild mit der Batteriespannung übereinstimmt.
- Bestimmen Sie den notwendigen Querschnitt des Kabels in Abhängigkeit von der Kabellänge gemäß folgender Tabelle:
| Kabellänge Kabelquerschnitt |
| ≤ 2,5 m 2,5 mm2 |
| 2,5 m - 4,0 m 4,0 mm2 |
| 4,0 m - 6,0 m 6,0 mm2 |
- Schließen Sie die Drähte an eine Anschlussleiste an, die über eine 15-A-Sicherung mit der Batterie verbunden ist.
- Installieren Sie einen Trennschalter zwischen den beiden Polen. Der Mindesttrennabstand zwischen den beiden Polen beträgt 3 mm.

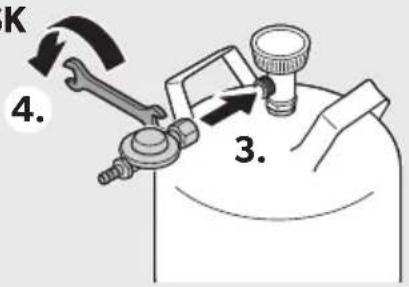

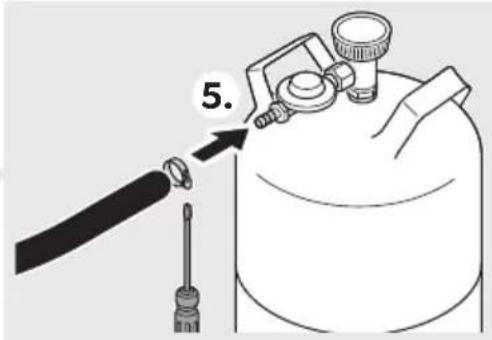

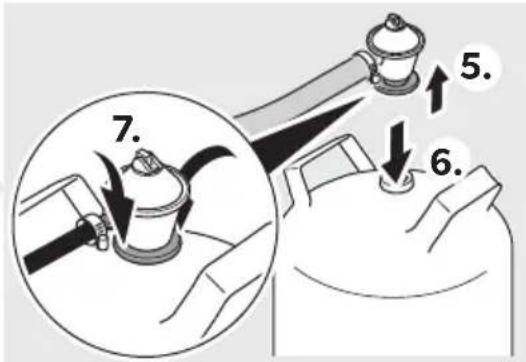

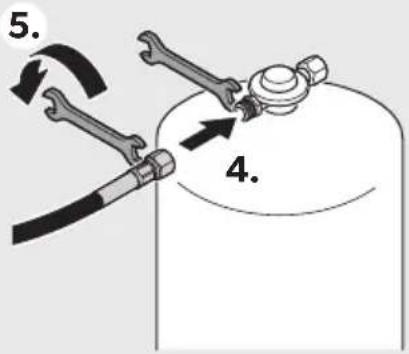

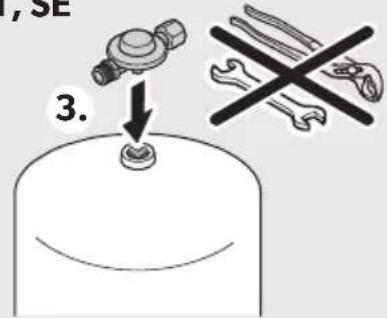

6.6 Gerät an eine Gasflasche anschließen
WARNUNG!
Das Gerät darf nur von einer Fachkraft gemäß den geltenden Vorschriften und Normen an die Gasversorgung angeschlossen werden.
ACHTUNG! Beschädigungsgefahr
- Verwenden Sie nur Propan- oder Butangasflaschen (kein Erdgas oder Stadtgas) mit geprüftem Druckreduzierventil und passendem Kopfstück.
- Beachten Sie die in Ihrem Land zugelassenen Drücke. Verwenden Sie einen fest eingestellten, anerkannten Druckregler: - Für Europa gilt: DIN EN 16129.
- Das Gerät darf nur mit technisch einwandfreien Schlauchleitungen betrieben werden. Ersetzen Sie poröse oder beschädigte Schlauchleitungen umgehend.
HINWEIS
Wenn die Gasflamme erlischt, schaltet die Zündsteuerung die Gaszufuhr ab.
- Vergleichen Sie die Druckangabe auf dem Typenschild mit der Druckangabe auf dem Druckregler der Propan- oder Butangasflasche.
- Schließen Sie das Gerät wie abgebildet an den Gasschlauch an (Abb. 6, Seite 6).
- Schließen Sie den Gasschlauch wie abgebildet an die Gasflasche an (Abb. 7, Seite 7).
Nach dem Anschluss des Geräts an die Gasversorgung
- Prüfen Sie die Dichtheit der Gasleitung an allen Verbindungsstellen (alle Gewindeverbindungen, Schlauchanschlussverbindungen mit Schellen, Verbindung mit der Gasflasche) mit einem schaumbildenden Mittel, z. B. mit Seite.
- Führen Sie eine Sichtprüfung des Schlauches durch (ob keine Risse, keine Verwitterung, keine Beschädigung vorhanden sind).
7 Betrieb
ACHTUNG! Beschädigungsgefahr
- Achten Sie darauf, dass Sie Getränke oder Speisen in Glasbehältern nicht zu stark abkühlen. Beim Gefrieren dehnen sich Getränke oder flüssige Speisen aus. Dadurch können die Glasbehälter zerstört werden.
HINWEIS
- Bevor Sie das neue Gerät in Betrieb nehmen, sollten Sie es aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe Kapitel „Reinigung und Pflege" auf Seite 50). Die Kühlleistung kann beeinflusst werden von:
- der Umgebungstemperatur
- der Menge der zu konservierenden Lebensmittel
- der Häufigkeit des Deckelöffnens
- Einige Wassertropfen können sich im Inneren des Geräts absetzen, wenn es über einen längeren Zeitraum gekühlt hat. Dies ist normal, weil die Feuchtigkeit in der Luft zu Wassertropfen kondensiert, wenn die Temperatur im Gerät sinkt. Dies ist kein Zeichen für einen Defekt des Geräts. Wischen Sie die Minibar ggf. mit einem trockenen Tuch aus.
Um Lebensmittelverschwendung zu vermeiden, beachten Sie bitte Folgendes:
- Halten Sie Temperaturschwankungen so gering wie möglich. Öffnen Sie den Kühlschrank nur so oft und so lange wie nötig. Lagern Sie Lebensmittel so, dass die Luft immer noch gut zirkulieren kann.
- Passen Sie die Temperatur der Menge und Art der Lebensmittel an.
- Lagern Sie die verschiedenen Lebensmittel wie in den Abbildungen gezeigt.
- Lebensmittel nehmen leicht Gerüche auf und geben Gerüche oder Aromen ab. Lagern Sie Lebensmittel deshalb stets abgedeckt oder in geschlossenen Behältern bzw. Flaschen.
7.1 Energie sparen
- Öffnen Sie den Kühlschrank nur so oft und so lange wie nötig.
- Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gerät kühl halten.
- Tauen Sie den Kühlschrank ab, sobald sich eine Eisschicht gebildet hat.
- Vermeiden Sie eine unnötig tiefe Innentemperatur.
- Für einen optimalen Energieverbrauch positionieren Sie die Regale und Schubladen entsprechend ihrer Position bei der Auslieferung.
- Prüfen Sie in regelmäßigen Abständen, ob die Dichtung der Tür noch richtig sitzt.
- Befreien Sie den Kondensator in regelmäßigen Abständen von Staub und Verunreinigungen.
7.2 Kühlgerät im Gleichstrombetrieb verwenden
HINWEIS
- Wenn das Gerät an die Gleichstromsteckdose angeschlossen ist, kann die Kühlleistung nicht eingestellt werden.
- Kühlen Sie das Gerät vor Reisebeginn etwa 24 Stunden am Netz oder mit Gas vor. Dadurch haben Sie am Einsatzort schneller die gewünschte Kühlleistung.
Gerät einschalten (Abb. 2, Seite 3)
Stellen Sie den Energiewahlschalter (1) auf die Position ✓. Das Gerät beginnt, den Innenraum zu kühlen.
Gerät ausschalten
Stellen Sie den Energiewahlschalter (1) auf die Position O. Das Gerät ist ausgeschaltet.
7.3 Gerät im Wechselstrombetrieb verwenden
Gerät einschalten (Abb. 2, Seite 3)
- Stellen Sie den Energiewahlschalter (1) auf die Position
- Drehen Sie den Thermostat (3) im Uhrzeigersinn in die Stellung MAX.
Das Gerät beginnt, den Innenraum zu kühlen.
Es dauert ca. 1 Stunde, bis der Innenraum spürbar kühl wird. Nach ca. 5 Stunden können Sie den Thermostat auf eine niedrigere Temperatur einstellen.
Um die Kühlleistung zu erhöhen, drehen Sie den Thermostat (3) im Uhrzeigersinn. Um die Kühlleistung zu verringern, drehen Sie den Thermostat (3) gegen den Uhrzeigersinn.
Gerät ausschalten (Abb. 2, Seite 3)
- Stellen Sie den Energiewahlschalter (1) auf die Position O.
- Drehen Sie den Thermostat (3) in die Stellung O.
√ Das Gerät ist ausgeschaltet.
7.4 Kühlgerät im Gasbetrieb verwenden
Gerät einschalten (Abb. 2, Seite 3)
- Stellen Sie den Energiewahlschalter (1) auf die Position
- Öffnen Sie die Gaszufuhr an der Gasflasche.
- Drehen Sie den Thermostat (3) im Uhrzeigersinn in die Stellung MAX.
- Drücken Sie den Thermostat (3) herunter und halten Sie ihn gedrückt.
- Drücken Sie nach ca. 10 Sekunden den Zündtaster (4) mehrmals, bis die Flamme zündet.
- Bei Geräten mit elektronischer Zündung muss der Zündtaster (4) für eine Sekunde gedrückt gehalten werden. Dies kann wegen der Luft in den Leitungen länger als 10 Sekunden dauern, wenn das Gerät längere Zeit außer Betrieb war oder wenn die Gasflasche ausgetauscht wurde.
- Nach der Zündung halten Sie den Thermostat (3) noch 30 Sekunden lang gedrückt.
- Lassen Sie den Thermostat (3) los.
√ Die Flamme kann über die Flammenanzeige (2) kontrolliert werden. √ Das Gerät beginnt, den Innenraum zu kühlen.
Es dauert ca. 1 Stunde, bis der Innenraum spürbar kühl wird. Nach ca. 5 Stunden können Sie den Thermostat auf eine niedrigere Temperatur einstellen.
HINWEIS
Wenn die Flamme nicht zündet, wiederholen Sie den Zündvorgang nach 1 Minute.
Um die Kühlleistung zu erhöhen, drehen Sie den Thermostat (3) im Uhrzeigersinn. Um die Kühlleistung zu verringern, drehen Sie den Thermostat (3) gegen den Uhrzeigersinn.
Gerät ausschalten
- Schließen Sie die Gaszufuhr an der Gasflasche.
- Drehen Sie den Thermostat (3) in die Stellung O.
7.5 Einlegeböden positionieren

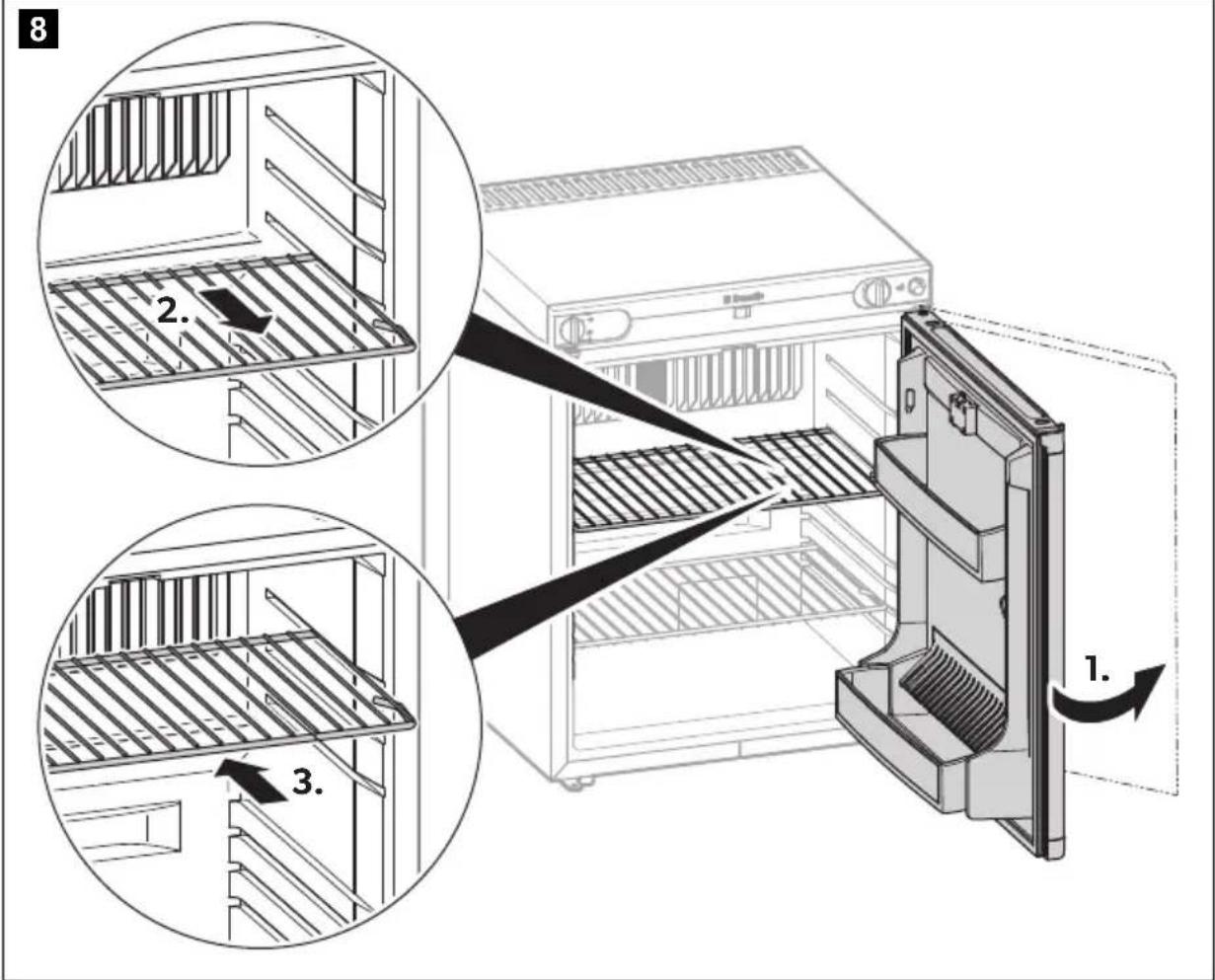

Gehen Sie zum Positionieren der Ablagen wie gezeigt vor (Abb. 8, Seite 8).
7.6 Tür verriegeln

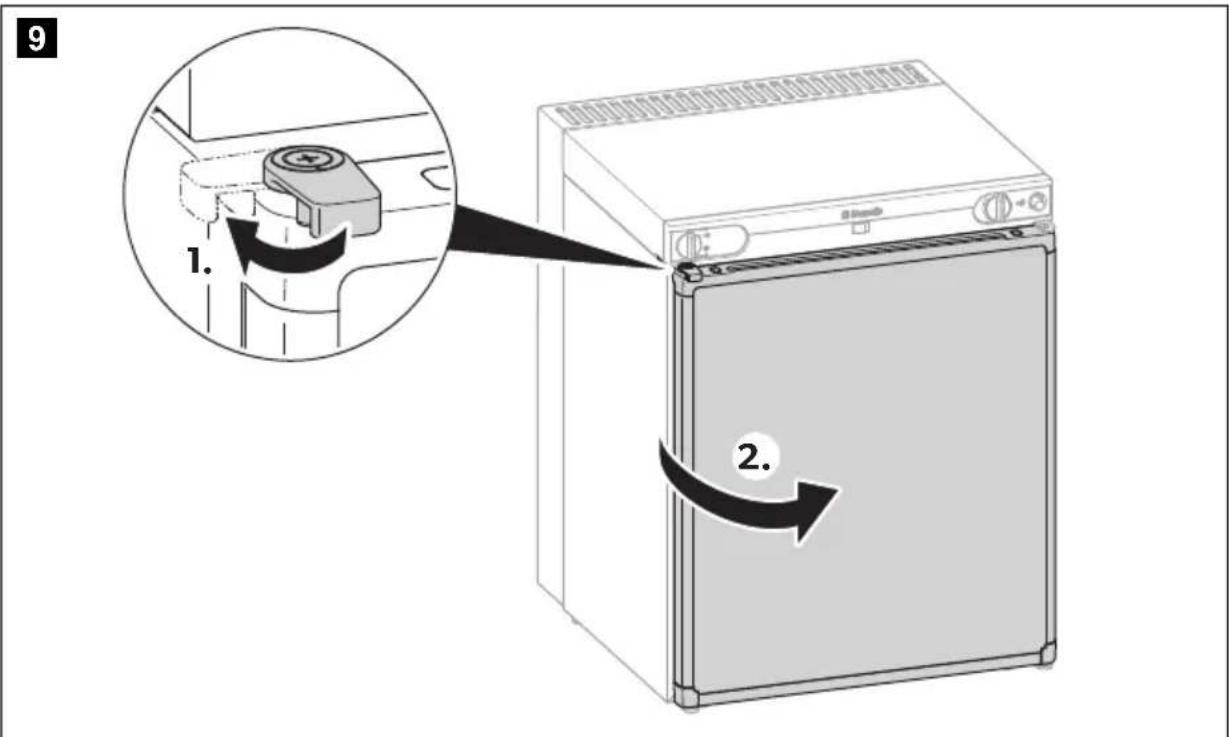

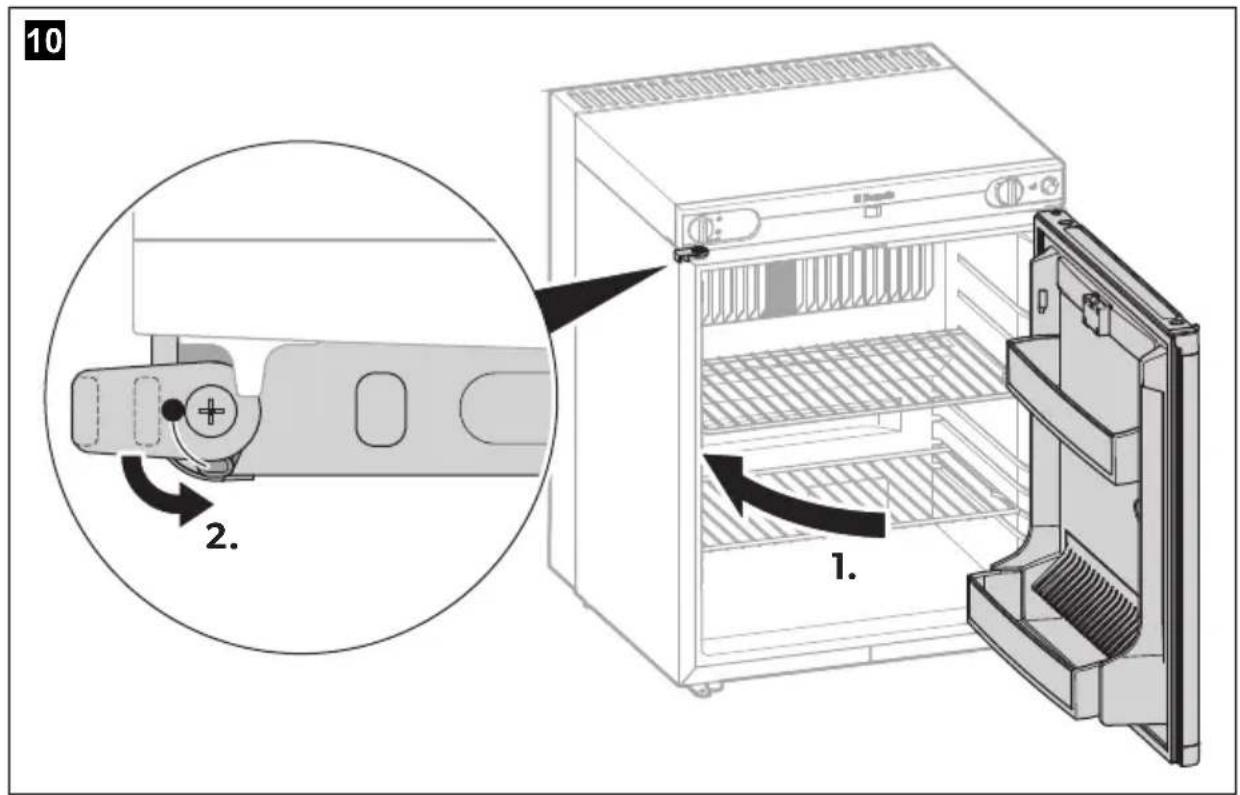

Gehen Sie zum Entriegeln der Tür wie gezeigt vor (Abb. 9, Seite 8). Gehen Sie zum Verriegeln der Tür für den Transport wie gezeigt vor (Abb. 10, Seite 9).
7.7 Gerät abtauen
ACHTUNG! Beschädigungsgefahr
- Verwenden Sie keine mechanischen Werkzeuge zum Entfernen von Eisschichten oder zum Lösen festgefrorener Gegenstände.
- Verwenden Sie niemals Heizgeräte oder Heizungen, um den Abtauprozess zu beschleunigen.
HINWEIS
Mit der Zeit bildet sich Reif auf den Kühlrippen im Inneren des Geräts. Wenn diese Reifschicht etwa 5 mm beträgt, sollten Sie das Gerät abtauen.
- Unterbrechen Sie die Spannungs- und Gaszufuhr.
- Leeren Sie das Gerät.
- Legen Sie ein Tuch in das Kühlfach, um überschüssiges Wasser aufzufangen.
- Lassen Sie die Tür geöffnet.
- Wischen Sie das Kühlfach mit einem Tuch trocken.
7.8 Gerät ausschalten und stilllegen
Wenn Sie das Gerät für längere Zeit stilllegen wollen, gehen Sie wie folgt vor:
- Unterbrechen Sie die Spannungs- und Gaszufuhr.
- Reinigen Sie das Gerät (siehe Kapitel „Reinigung und Pflege" auf Seite 50).

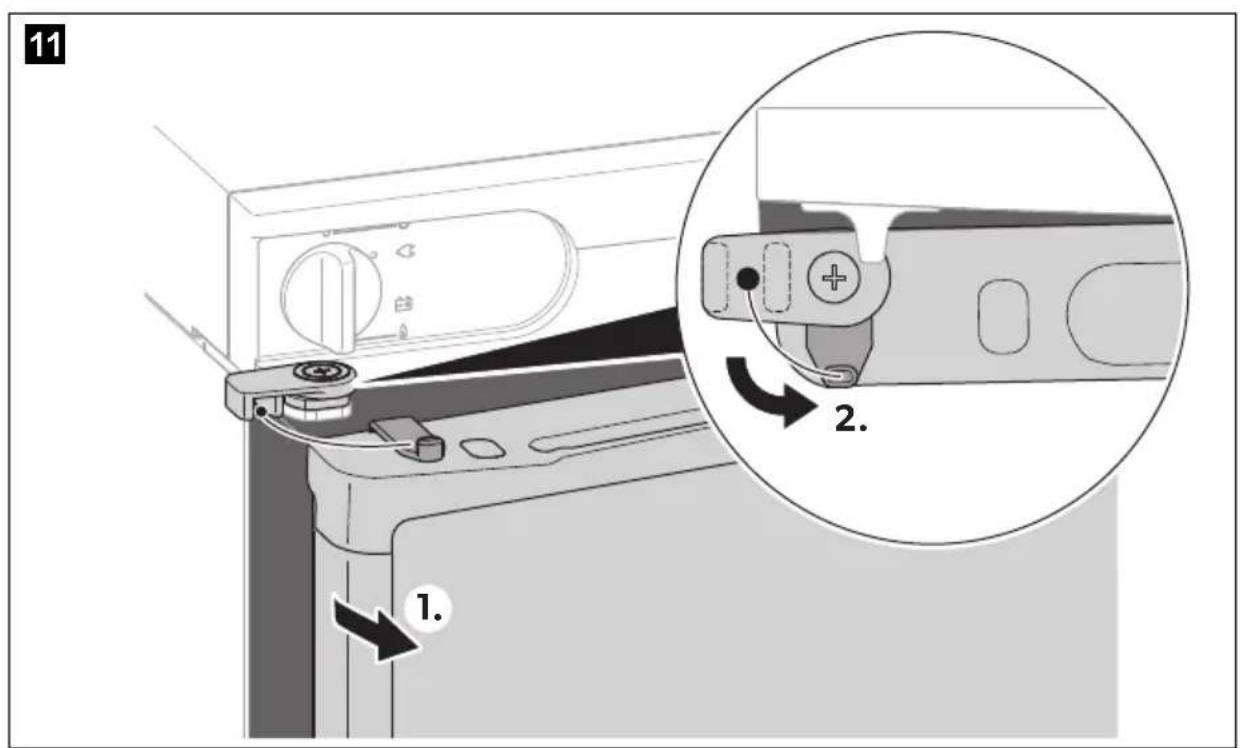

- Stellen Sie die Türverriegelung in die Belüftungsstellung (Abb. 11, Seite 9). So verhindern Sie, dass sich Gerüche bilden.
8 Reinigung und Pflege
WARNUNG! Stromschlaggefahr/Brandgefahr
- Trennen Sie vor jeder Reinigung und Pflege das Gerät vom Netz.
- Reparatur- und Wartungsarbeiten am Kühlaggregat dürfen nur von einer autorisierten Reparaturstelle durchgeführt werden.
ACHTUNG! Beschädigungsgefahr
Verwenden Sie keine scharfen Reinigungsmittel oder harten und spitzen Werkzeuge zum Entfernen von Eisschichten oder zum Lösen festgefrorener Gegenstände.
Reinigen Sie das Gerät regelmäßig und sobald es verschmutzt ist mit einem feuchten Tuch. Achten Sie darauf, dass kein Wasser in die Dichtungen tropft. Dies kann die Elektronik beschädigen. Wischen Sie das Gerät nach dem Reinigen mit einem Tuch trocken. Prüfen Sie den Tauwasserabfluss regelmäßig.
Reinigen Sie den Tauwasserabfluss, falls nötig. Wenn er verstopft ist, sammelt sich das Tauwasser auf dem Boden des Geräts.
Gasfilter wechseln

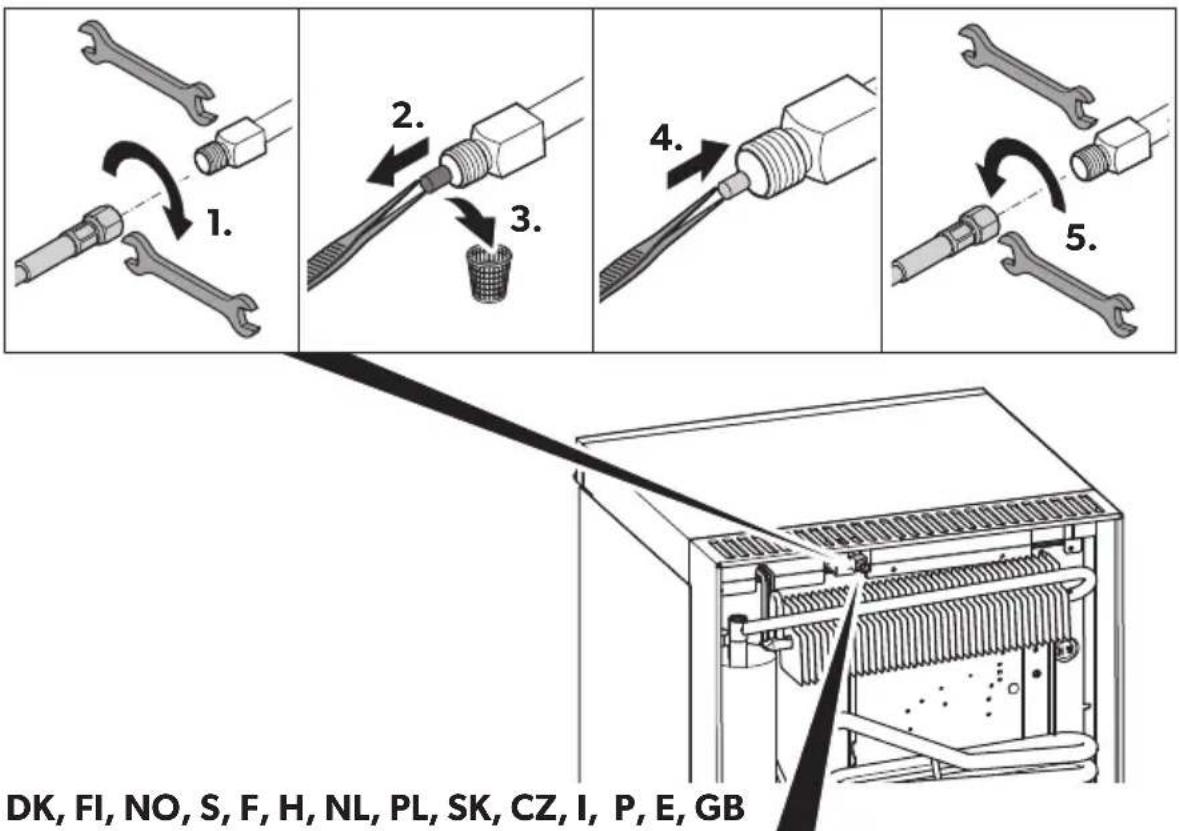

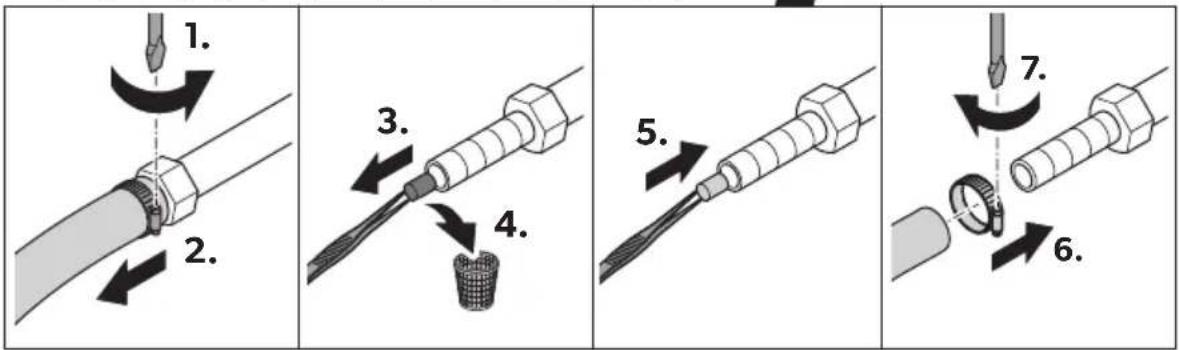

Gehen Sie wie gezeigt vor, um den Gasfilter zu wechseln (Abb. 12, Seite 10).
Zündbatterie austauschen

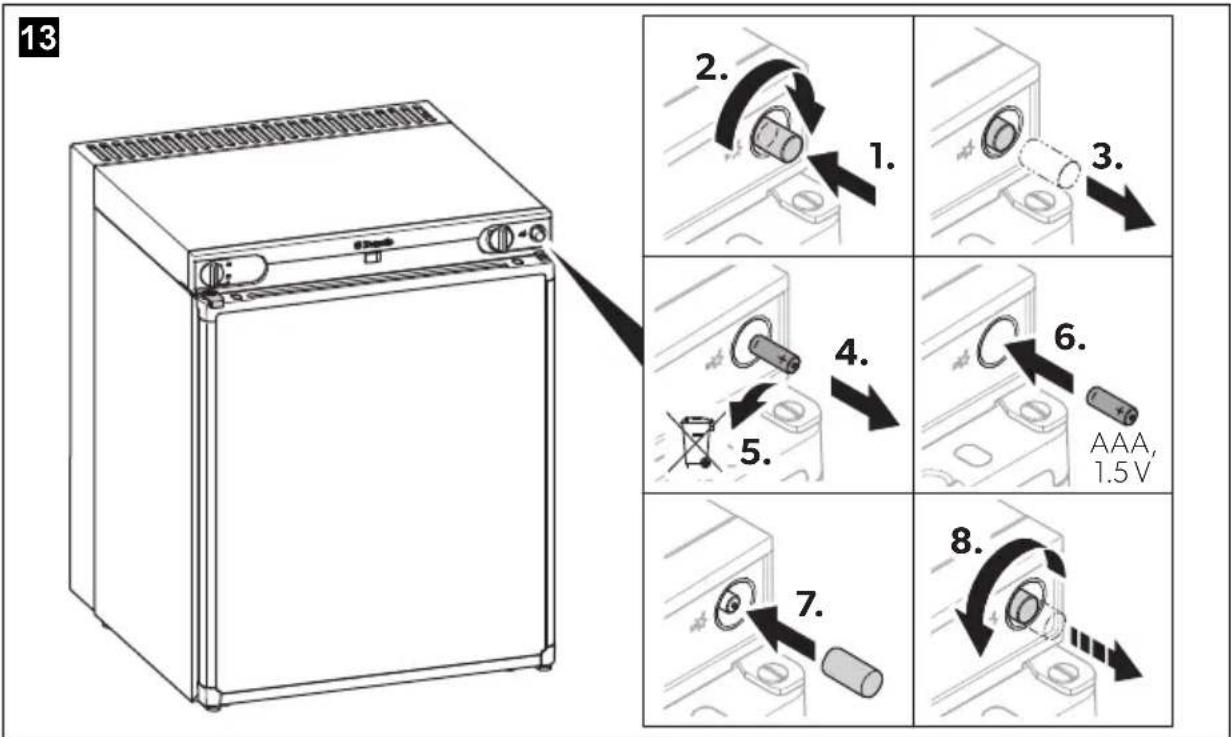

Gehen Sie wie gezeigt vor, um die Zündbatterie auszutauschen (Abb. 13, Seite 11).
8.1 Gasbrenneranlage reinigen
WARNUNG!
- Lassen Sie den Brenner abkühlen, bevor Sie ihn reinigen.
- Nehmen Sie keine Veränderungen an Gaseinrichtungen vor.
HINWEIS
- Verschmutzungen im Gasbrenner machen sich durch einen schlechten Zündvorgang bzw. Verpuffungen bemerkbar.
- Der Hersteller empfiehlt, den Brenner nach längerer Standzeit, mindestens jedoch einmal pro Jahr zu reinigen.
- Bei der Verwendung von LPG-Autogas verkürzt sich das Reinigungsintervall, je nach Verschmutzungsgrad, auf halb- oder vierteljährlich.

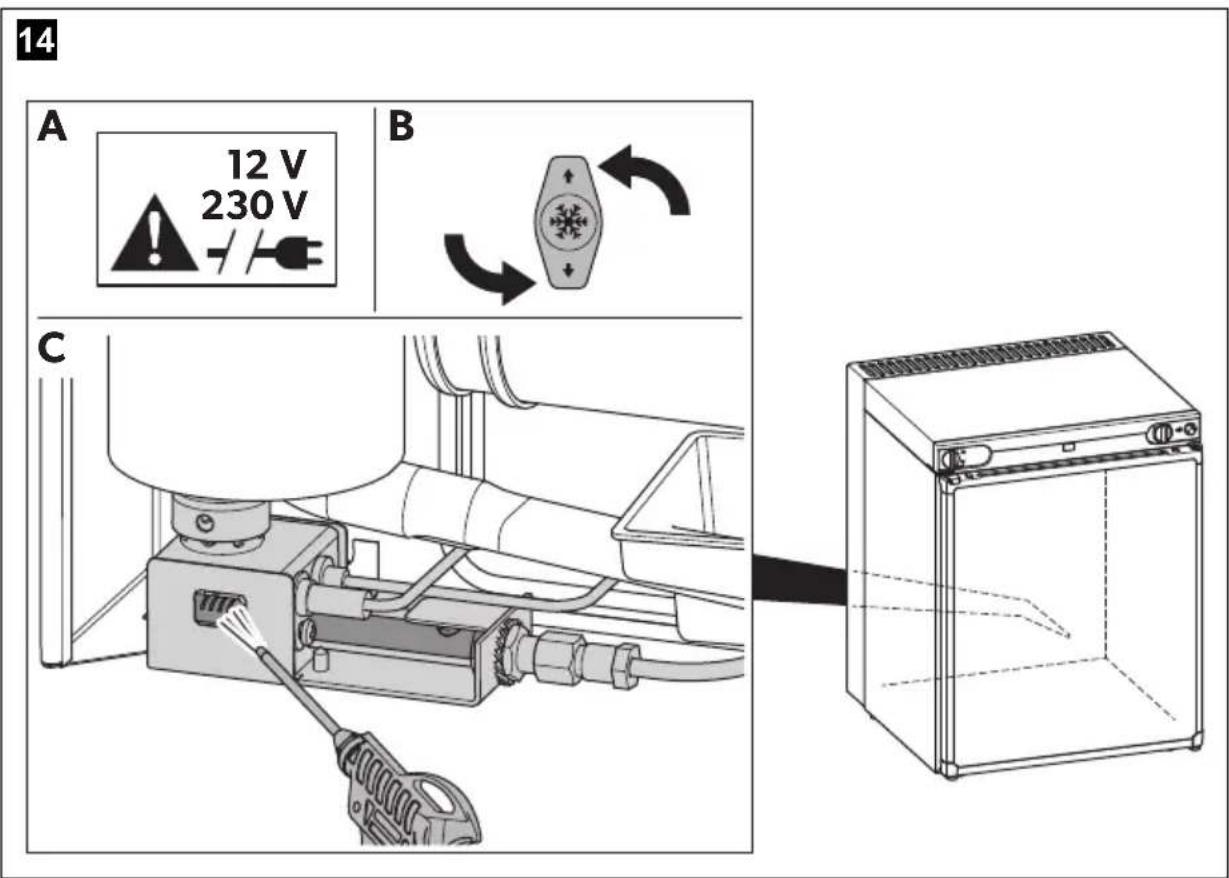

Gehen Sie wie gezeigt vor, um den Brenner zu reinigen (Abb. 14, Seite 11).
9 Störungsbeseitigung
Problem Mögliche Ursache Lösungsvorschlag
Das Gerät funktioniert nicht.
Das Gerät wurde nicht korrekt aufgestellt.
Kontrollieren Sie, ob das Gerät waagerecht steht. Kontrollieren Sie, ob eine ausreichende Belüftung gewährleistet ist.
Der Kühlkreis ist defekt.
Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden.
Problem Mögliche Ursache Lösungsvorschlag
| Bei Gleichstrombetrieb: Das Gerät faktioniert nicht (Stocker ist einge- steckt). | An der Gleichstrom- steckdose im Fahrzeug liegt keine Spannung an. | In den meisten Fahrzeugen muss der Zündschalter eingeschaltet sein, damit die Gleichstromsteck- dose Spannung hat. |
| Die Fahrzeug-Siche- rung ist durchgebrannt. | Tauschen Sie die Fahrzeug-Siche- rung der Gleichstromsteckdose (üblicherweise 15 A) aus (Beachten Sie dazu die Bedienungsanleitung zu ihrem KFZ). |
| Bei Wechselstrom- Betrieb: Das Gerät funktioniert nicht (Stocker ist einge- steckt). | Die Wechselstromsteck- dose führt keine Span- nung. | Versuchen Sie es an einer anderen Steckdose. |
| Im Gasbetrieb: Das Gerät funktioniert nicht (Gerät ist an Gas angeschlossen). | Das Gerät ist nicht kor- rekt am Gas ange- schlossen. | Kontrollieren Sie, ob die einwand- freie Gasversorgung gewährleistet ist.
Kontrollieren Sie, ob das Ventil der Gasflasche geöffnet ist.
Kontrollieren Sie, ob noch Gas in der Flasche ist.
Kontrollieren Sie, ob mehrere Energiequellen gleichzeitig ange- schlossen sind.
Halten Sie den Temperaturregler zum Entzünden länger gedrückt. |
| Das Gerätläuft nach län- gerem Nichtgebrauch nicht mehr an. | - > Trennen Sie das Gerät vom Netz:
Drehen Sie das Gerät auf den Kopf und warten Sie 5 Minuten.
Drehen Sie das Gerät wieder um und schalten Sie es erneut ein. |
10 Garantie
Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an ihren Fachhändler oder die Niederlassung des Herstellers in ihrem Land (siehe dometic.com/dealer).
Bitte senden Sie bei einem Reparatur- bzw. Gewährleistungsantrag folgende Unterlagen mit dem Produkt ein:
- eine Kopie der Rechnung mit Kaufdatum
- einen Reklamationsgrund oder eine Fehlerbeschreibung
Bitte beachten Sie, dass eigenständig oder nicht fachgerecht durchgeführte Reparaturen die Sicherheit gefährden und zum Erlöschen der Garantie führen können.
11 Entsorgung
WARNUNG! Gefahr des Einschließens von Kindern
Demontieren Sie alle Gerätetüren bei Entsorgung des Altgeräts und belassen Sie die Ablagen im Gerät, um ein versehentliches Einschließen und Ersticken von Kindern zu verhindern.
Recycling von Verpackungsmaterial
Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.
Recycling von Produkten mit nicht auswechselbaren Batterien, wiederaufladbaren Batterien oder Leuchtmitteln
Wenn das Produkt nicht auswechselbare Batterien, wiederaufladbare Batterien oder Leuchtmittel enthält, brauchen Sie diese vor der Entsorgung nicht zu entfernen. Wenn Sie das Gerät endgültig entsorgen möchten, informieren Sie sich bitte bei Ihrem Wertstoffhof vor Ort oder bei Ihrem Fachhändler, wie dies gemäß den geltenden Entsorgungsvorschriften zu tun ist. Das Produkt kann kostenlos entsorgt werden.
12 Technische Daten
| RF60 RF62 | |
| Gesamtinhalt 61 I | |
| Fassungsvermögen Frosterfach - 5 I | | |
| Spannung 12 V- | 220 - 240 V~, 50/60 Hz |
| Leistungsaufnahme 110 W (Gleichstrom) | 110 W (Wechselstrom) |
| Energieverbrauch 1,9 kWh/24 h (Gleichstrom) | 1,9 kWh/24 h (Wechselstrom) |
| Thermische Nennbelastung 245 W (Butan) | 192 W (Propan) |
| Verbrauch Gas 17,5 g/h (Butan) | 13,5 g/h (Propan) |
| Gerätekategorie I | 3B/P; 13B/P (50); 13+(28-30/37) |
| Kühlleistung | Max. 30 °C unter Umgebungstemperatur |
| Klimaklasse | N |
| Für den Gebrauch vorgesehene Umgebungstemperatur | 16 °C bis 32 °C |
| Geräuschemission | 0 dB |
| Kältemittel | 357 g H2O + 168 g NH3 | 367 g H2O + 173 g NH3 |

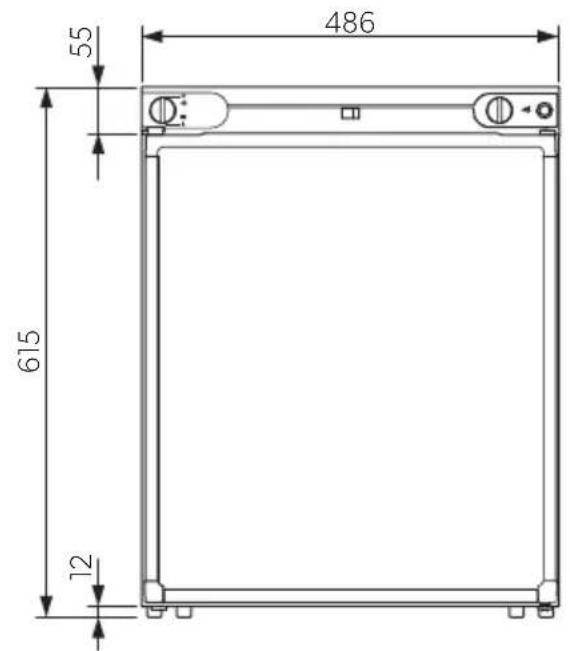

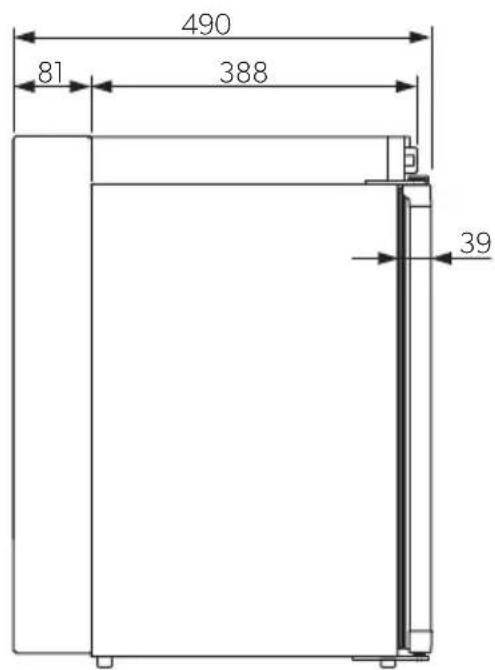

| Abmessungen (B × H × T) | Siehe Abb. 15, Seite 12 |
| Gewicht | ca. 24 kg |
| Prüfung/Zertifikat | CE UK CA |
12 Technische Daten
WARNUNG! Risiko für elektrischen Schlag/Brand
Berühren Sie keine elektrischen Kontakte.
