LE 12-3 100 WET - Polisseuse Flex - Notice d'utilisation et mode d'emploi gratuit

Marque	Flex
Modèle	LE 12-3 100 WET
Type de produit	Polisseuse à eau pour pierre
Diamètre max. de l'outil	115 mm
Logement d'outil	M14 (filetage mâle)
Plage de vitesses	1200 – 3700 tr/min (variable)
Vitesse circonférentielle max.	21,1 m/s
Puissance absorbée	1150 W
Puissance débitée	650 W
Raccord à eau	1/2" avec raccord rapide, max 6 bars
Poids (sans câble)	2,4 kg
Classe de protection	II (double isolation)
Niveau de pression acoustique	87 dB(A)
Niveau de puissance sonore	98 dB(A)
Émission vibratoire (ponçage pierre)	3,4 m/s² (incertitude K=1,5 m/s²)
Longueur de câble	4,0 m avec connecteur détrompeur ou PRCD
Dispositif de sécurité	Disjoncteur PRCD (protection des personnes)
Régulation de vitesse	Oui (molette 6 positions)
Utilisation professionnelle	Industrie et artisanat (pierre naturelle)
Outils compatibles	Disques éponges, caoutchouc mousse, diamantés auto-agrippants, anneaux corindon
Entretien	Nettoyer les ouïes de ventilation ; remplacer les balais de charbon usés
Garantie	Ne pas ouvrir le réducteur pendant la période de garantie

FOIRE AUX QUESTIONS - LE 12-3 100 WET Flex

Quels types d'outils puis-je utiliser avec la polisseuse Flex LE 12-3 100 WET ?

Vous pouvez utiliser des disques éponges, des disques en caoutchouc mousse, des disques diamantés auto-agrippants et des anneaux de ponçage au corindon (uniquement avec raccord en caoutchouc 240.338). Le diamètre maxi est de 115 mm et le filetage doit être M14.

Comment régler la vitesse de rotation ?

Tournez la molette de sélection de vitesse sur le chiffre souhaité : position 1 = 1200 tr/min, position 6 = 3700 tr/min. Adaptez la vitesse en fonction du travail (polissage, ponçage).

Comment raccorder l'alimentation en eau ?

Branchez un flexible à eau de 1/2 pouce avec un raccord rapide à fermeture automatique. Ouvrez le robinet de fermeture uniquement lorsque l'outil tourne et que vous êtes sur le lieu de travail. Pression maxi: 6 bars.

Que faire si le disjoncteur PRCD se déclenche ?

Appuyez d'abord sur RESET (voyant rouge allumé), puis sur TEST (le PRCD doit disjoncter et le voyant s'éteindre). Si le défaut persiste ou si le PRCD ne disjoncte pas, débranchez immédiatement l'appareil et faites-le réparer par un professionnel.

Comment changer l'outil de ponçage ?

Débranchez d'abord l'appareil. Appuyez sur le dispositif de blocage de la broche, puis dévissez le porte-outil. Enfilez le nouvel outil et revissez le porte-outil. Après montage, effectuez un test fonctionnel de 30 secondes sans charge.

Quels équipements de protection dois-je porter ?

Portez des lunettes de protection, un casque anti-bruit (si bruit >85 dB(A)), des gants en caoutchouc et un masque anti-poussière adapté. Protégez également vos pieds et portez des vêtements serrés.

Puis utiliser la polisseuse sans eau ?

Non, le modèle LE 12-3 100 WET est conçu pour un fonctionnement avec arrivée d'eau. Sans eau, le risque de surchauffe et d'endommagement de l'outil est élevé. Utilisez impérativement le raccordement à eau ou le réservoir sous pression WD 10.

Comment nettoyer et entretenir l'appareil ?

Nettoyez régulièrement les ouïes de ventilation avec de l'air comprimé sec. Les balais de charbon s'usent et coupent automatiquement l'alimentation ; remplacez-les uniquement par des pièces d'origine. Ne dévissez pas les vis du réducteur pendant la garantie.

Quelle est la signification des symboles sur l'appareil ?

Les symboles indiquent : lire la notice, porter des lunettes et un casque antibruit, et ne pas jeter l'appareil avec les déchets ménagers (symbole poubelle barrée). Respectez ces consignes pour votre sécurité.

Comment mettre au rebut la polisseuse en fin de vie ?

Rendez l'appareil inutilisable en coupant le câble d'alimentation. Conformément à la directive européenne 2012/19/UE, ne le jetez pas aux ordures ménagères : déposez-le dans un point de collecte pour recyclage des appareils électriques et électroniques.

MODE D'EMPLOI LE 12-3 100 WET Flex

Symboles utilisés 25

Symboles apposés sur l'appareil ..... 25

Pour votre sécurité 25

Bruit et vibrations 28

Données techniques 29

Vue d'ensemble 30

Instructions d'utilisation ..... 31

Maintenance et nettoyage 34

Consignes pour la mise au rebut ..... 35

Conformité C.€.... 35

Exclusion de responsabilité ..... 35

Symboles utilisés

AVERTISSEMENT!

Ce symbole prévient d'un danger imminent; le non-respect des consignes qui le suivent s'accompagne d'un danger de mort ou de blessures très graves.

PRUDENCE!

Ce symbole désigne une situation potentiellement dangereuse. Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de causer des dégâts matériels.

REMARQUE

Ce symbole vous donne des conseils d'utilisation et des informations importantes.

Symboles apposés sur l'appareil

Pour réduire le risque de blessure, veuillez lire attentivement la notice d'utilisation !

Portez des lunettes de protection !

Portez un casque anti-bruit !

Consignes pour la mise au rebut de l'ancien appareil (voir page 35) !

Pour votre sécurité

AVERTISSEMENT!

Avant d'utiliser cet appareil électrique, veuillez lire les documents suivants et respecter leurs contenus :

– la présente notice d'instructions,
- les « Consignes générales de sécurité » régissant l'emploi des appareils électriques et réunies dans le fascicule ci-joint (n° de référence: 315915),
- les règles et prescriptions préventives des accidents applicables sur le lieu de mise en œuvre.

Cet appareil électrique a été construit en l'état de la technique et des règles techniques de sécurité reconnues.

Toutefois, de son emploi peut émaner un danger de mort et un risque de blessures graves pour l'utilisateur ou les tiers, ou un risque d'endommager la machine elle-même ou d'autres objets de valeur.

Il ne faut utiliser cet appareil électrique

• qu'à des fins conformes à l'usage prévu,
• dans un état technique et de sécurité parfait.

Supprimez immédiatement tout dérangement susceptible de compromettre la sécurité.

Conformité d'utilisation

Les polisseuses à eau pour pierre sont conçues

- aux utilisations professionnelles dans l'industrie et l'artisanat,

- à traiter les surfaces des pierres naturelles avec des outils à cet effet (disques éponges, disques en caoutchouc mousse et disques diamantés auto-agrippants, anneaux de ponçage au corindon * ),

- à l'emploi avec des outils et accessoires indiqués dans la présente notice ou avec ceux recommandés par le fabricant. Il ne faut pas dépasser la vitesse circonférentielle admissible et le diamètre maximal.

La polisseuse à eau pour pierre ne doit pas être utilisée pour le tronçonnage ou le dégrossissage.

Sur cette machine, il est interdit d'utiliser les outils suivants : p. ex. les disques de fraisage à chaîne, les lames de scies et tous les outils requérant un capot de protection.

* admissible uniquement en liaison avec un raccord en caoutchouc 240.338

Consigne de sécurité

AVERTISSEMENT!

Veuillez lire toutes les consignes de sécurité et instructions. Si les consignes d'avertissement et instructions ne sont pas correctement respectées, cela engendre un risque d'électrocution, d'incendie et / ou de blessures graves. Veuillez conserver toutes les consignes de sécurité et instructions dans un endroit sûr pour pouvoir les reconsulter ultérieurement.

Consignes de sécurité conjointes pour poncer, poncer au papier émeri et pour polir

■ Il faut utiliser cet outil électroportatif comme ponceuse, ponceuse à papier émeri et comme polisseuse.
Veuillez respecter toutes les consignes de sécurité, instructions, illustrations et données reçues avec l'appareil.
Si vous ne respectez pas les instructions qui suivent, vous risquez une électrocution, de provoquer un incendie et / ou des blessures graves.
- Cet outil électroportatif ne convient pas pour travailler avec des brosses à crins métalliques et des disques de tronçonnage. Les formes d'utilisation non prévues de cet outil électroportatif peuvent engendrer des risques et des blessures.
N'utilisez jamais d'accessoires qui n'ont pas été spécialement prévus et recommandés par le fabricant pour servir sur cet outil électroportatif. Le seul fait de pouvoir fixer l'accessoire contre votre outil électroportatif ne garantit aucunement que son utilisation sera sûre.

■ La vitesse admissible de l'outil installé doit être au minimum aussi élevée que la vitesse maximum indiquée sur la ponceuse électroportative. Les accessoires tournant à une vitesse supérieure à celle admise peuvent casser et être catapultés dans trois les cours.

■ Le diamètre extérieur et l'épaisseur de l'outil installé doivent se conformer aux indications dimensionnelles de l'outil électroportatif. Les outils aux dimensions incorrectes ne peuvent pas être suffisamment protégés ou contrôlés.

■ Les disques abrasifs, brides, plateaux de ponçage et autres accessoires doivent correspondre exactement à la broche de ponçage de votre outil électroportatif. Les outils mis en œuvre qui ne correspondent pas exactement à la broche de ponçage de votre outil électroportatif tournent irrégulièrement, vibrent fortement et peuvent vous faire perdre le contrôle de ce dernier.

N'utilisez jamais d'outils endommagés. Avant chaque utilisation, vérifiez si des parties des outils mis en œuvre, tels que les disques de ponçage, se sont détachées par éclats, si ces outils présentent des fissures ; vérifiez si les plateaux de ponçage présentent des fissures, ou des traces de (forte) usure ; vérifiez si les brosses à crins métalliques présentent des crins détachés ou cassés. Si l'outil électroportatif ou l'outil monté chutent, vérifiez s'ils sont endommagés ou utilisez un outil intact. Après avoir contrôlé et monté l'outil, faites tourner l'appareil pendant une minute à la vitesse maximale en vous tenant, vous et d'autres personnes proches de vous, loin du plan de l'outil installé en train de tourner. Les outils installés endommagés cassent généralement au cours de cette période d'essai.

■ Portez une tenue de protection personnelle. Suivant l'utilisation, portez une protection faciale intégrale, une protection oculaire ou des lunettes enveloppantes. Si nécessaire, portez un masque à poussière, un casque anti-bruit, des gants de protection ou une

blouse spéciale faisant barrage aux particules poncées et de matière. Protégez-vous les yeux contre les corps étrangers catapultés, engendrés au cours des différentes applications. Les maques à poussière ou de protection respiratoire doivent pouvoir filtrer la poussière engendrée par l'application. Si vous restez exposé longtemps à un niveau de bruit élevé, vous risquez une perte d'acuité auditive.

■ Si d'autres personnes se trouvent à proximité, veillez à ce qu'elles soient à une distance sûre de votre zone de travail. Quiconque pénètre dans la zone de travail doit porter un équipement de protection personnelle. Des fragments de la pièce ou de l'outil installé brisé peuvent être catapultés et provoquer des blessures aussi hors de la zone de travail immédiate.
- Ne tenez l'appareil que par ses poignées isolantes lors de travaux au cours desquels l'outil installé risque de toucher des câbles électriques invisibles ou le cordon d'alimentation de l'appareil. Le contact avec une ligne électrique peut mettre les pièces métalliques sous tension et provoquer une électrocution.
- Éloignez le cordon électrique des outils en train de tourner. Si vous perdez le contrôle de l'appareil, l'outil risque de sectionner le cordon d'alimentation ou de la happer, et votre main ou votre bras risquent de se retrouver en contact avec l'outil en rotation.
- Ne déposez jamais l'outil électroportatif sur une surface tant que l'outil installé ne s'est pas complètement immobilisé. L'outil installé risquerait d'entrer en contact avec la surface de déposition et vous risqueriez de perdre le contrôle de l'outil électroportatif.
■ Ne laissez jamais l'outil électroportatif tourner pendant que vous le transportez. L'outil en train de tourner risquerait, s'il entre fortuitement en contact avec un vêtement, de le happer et de pénétrer dans votre corps.

■ Nettoyez régulièrement les ouïes de ventilation de votre outil électroportatif. Le ventilateur du moteur aspire de la poussière dans le carter, et une forte accumulation de poussières métalliques peut engendrer des risques électriques.
■ N'utilisez pas l'outil électroportatif à proximité de matériaux combustibles. Les étincelles risquent d'enflammer ces matériaux.

Recul brutal et consignes de sécurité correspondantes

Un recul brutal est la réaction qu'engendre un outil en train de tourner (meule, plateau de ponçage, brosse à crins métalliques, etc.) et qui vient subitement d'accrocher un objet ou de se bloquer. Un accrochage ou blocage provoque un arrêt brutal de l'outil installé qui était en train de tourner. De ce fait, un outil électroportative non fermement tenue subit une accélération en sens opposé de celui de l'outil installé.

Tenez fermement l'outil électroportatif et placez votre corps et vos bras dans une position qui vous permettra d'absorber les forces de recul. Utilisez toujours la poignée d'appoint si présente, pour conserver le contrôle le plus ample possible des forces de recul ou des couples de réaction pendant l'accélération. Par des mesures de précaution appropriées, l'opérateur peut maîtriser les forces de recule et de réaction.
■ N'approchez jamais vos mains des outils en place en train de tourner. Lors d'un recul brutal, l'outil en place pourrait passer sur votre main.
- Ne vous tenez pas dans la zone dans laquelle l'outil électroportatif risque de se déplacer en cas de recul brutal. Le choc du recul force l'outil électroportatif à tourner en direction opposée à celle de la meule à l'endroit où cette dernière s'est bloquée.

• Travaillez avec une particulière prudence dans les recoins, angles vifs, etc.. Empêchez que les outils installés rebondissent sur la pièce et s'y coïncent dedans. L'outil en place en train de tourner tend à se coincer dans les angles, sur les arêtes vives ou en cas d'impact. Ceci provoque une perte de contrôle ou un recul brutal.
  ■ N'utilisez jamais de chaîne de tronçonneuse ou de lame de scie dentée. De tels outils provoquent fréquemment des reculs brutaux ou vous feront perdre le contrôle de l'outil électroportatif.

Consignes de sécurité particulières pour le ponçage

■ N'utilisez aucun autre moyen de ponçage que ceux homologués pour votre outil électroportatif. Les moyens de ponçage qui ne sont pas prévus pour cet outil électroportatif ne pourront pas être suffisamment protégés et ne sont donc pas sûrs à l'emploi.
Il ne faut utiliser les meules que dans les domaines d'application recommandés. Exemple : Ne poncez jamais avec les flancs d'un disque de tronçonnage. Sur les disques de tronçonnage, seule la tranche du disque sert à abraser de la matière. L'application d'une force latérale sur ces moyens de ponçage peut les faire se briser.
- Utilisez toujours des brides de serrage intactes, ayant la taille et la forme correctement adaptées au disque de ponçage que vous avez choisi. Des brides appropriées soutiennent le disque de ponçage et réduisent ainsi le risque de cassure du disque. Les brides affectées aux disques de tronçonnage peuvent différer des brides affectées aux disques de ponçage.
- N'utilisez jamais de disques de ponçage usés provenant de plus gros outils électroportatifs. Les disques de ponçage installés sur de plus gros outils électroportatifs n'ont pas été conçus pour les vitesses plus élevées offertes par les petits outils électroportatifs, ils risquent donc de casser.

Consignes de sécurité particulières pour le ponçage au papier de verre

N'utilisez pas de disque de ponçage surdimensionné et respecter les indications du fabricant relatives à la taille des disques de ponçage. Les disques de ponçage qui dépassent du plateau peuvent provoquer des blessures, ils peuvent se bloquer, se déchirer et provoquer un recul brutal.

Consignes de sécurité particulières pour le polissage

■ Ne permettez jamais que des parties de la coiffe à polir se détachent, en particulier les cordelettes de fixation. Rangez ou raccourcissez les cordelettes de fixation. Les cordelettes de fixation mal fixées et entrées elles aussi en rotation peuvent happer vos doigts ou se prendre dans la pièce.

Bruit et vibrations

i REMARQUE

Les valeurs du niveau de bruit exprimé en décibels A ainsi que les valeurs totales des vibrations figurent dans le tableau « Données techniques ».

Les niveaux de bruits et vibrations ont été déterminés conformément à EN 60745.

PRUDENCE!

Les valeurs de mesure indiquées s'appliquent aux appareils neufs. Pendant la mise en œuvre quotidienne, les valeurs de bruit et de vibrations varient.

i REMARQUE

Le niveau de vibrations indiqué dans ces instructions a été mesuré selon un procédé standardisé dans la norme EN 60745, et peut servir à comparer les outils électroportatifs entre eux. Ce procédé convient également pour estimer provisoirement la contrainte en vibrations. Le niveau de vibrations indiqué se réfère aux principales applications de l'outil électroportatif.

Le niveau de vibrations représente les principales formes d'utilisation de l'outil électroportatif. Si toutefois ce dernier est utilisé à d'autres fins, avec des outils

montés différents ou s'il ne subit qu'une maintenance insuffisante, le niveau de vibrations pourra dévier de ce qui est indiqué. Cela peut accroître nettement la contrainte en vibrations sur l'ensemble de la période de travail. Pour pouvoir évaluer exactement la contrainte en vibrations, il faudrait également tenir compte des temps au cours desquels l'appareil est éteint, ou tourne mais sans être effectivement en action.

Cela peut réduire nettement la contrainte en vibrations sur l'ensemble de la période de

travail. Pour protéger l'utilisateur contre les effets des vibrations, définissez des mesures de sécurité supplémentaires, dont par exemple Maintenance de l'outil électroportatif et des outils installés, maintien des mains au chaud, organisation des séquences de travail.

PRUDENCE!

Lorsque la pression acoustique dépasse 85 dB(A), veuillez porter un casque antibruit.

Données techniques

		LE 12-3 100 WET L	12-3 100 WET
Type d'appareil Polisseuse à eau pour pierre
∅ max. de l'outil de meulage mm 115
Logement d'outil M14
Vitesse	tr / mn	1200–3700 3700
Régulation de la vitesse de rotation ja nein
Vitesse circonférentielle max. m/s 21,1
Puissance absorbée W		1150
Puissance débitée	W	650
Raccord à eau		12 " pour raccord rapide à ouverture / fermeture automatique, 6 bars max.
Poids (sans le cordon)	kg	2,4
Classe de protection– avec connecteur à détrompeur– avec disjoncteur PRCD		II/☐
Niveau de bruit exprimé en décibels A correspondant à EN 60745 (voir « Bruit et vibrations »):
Niveau de pression acoustique L_pA	dB(A)	87
Niveau de puissance sonore L_WA	dB(A)	98
Marge d'incertitude K	db	3
Valeur totale des vibrations correspondant à EN 60745 (voir « Bruit et vibrations »):
Valeur totale des vibrations (selon 3 axes) pendant le ponçage de la pierre naturelle avec des disques de ponçage diamantés à fixation auto-agrippante
Valeur d'émission a_h	m/s ^2	3,4
Marge d'incertitude K	m/s ^2	1,5

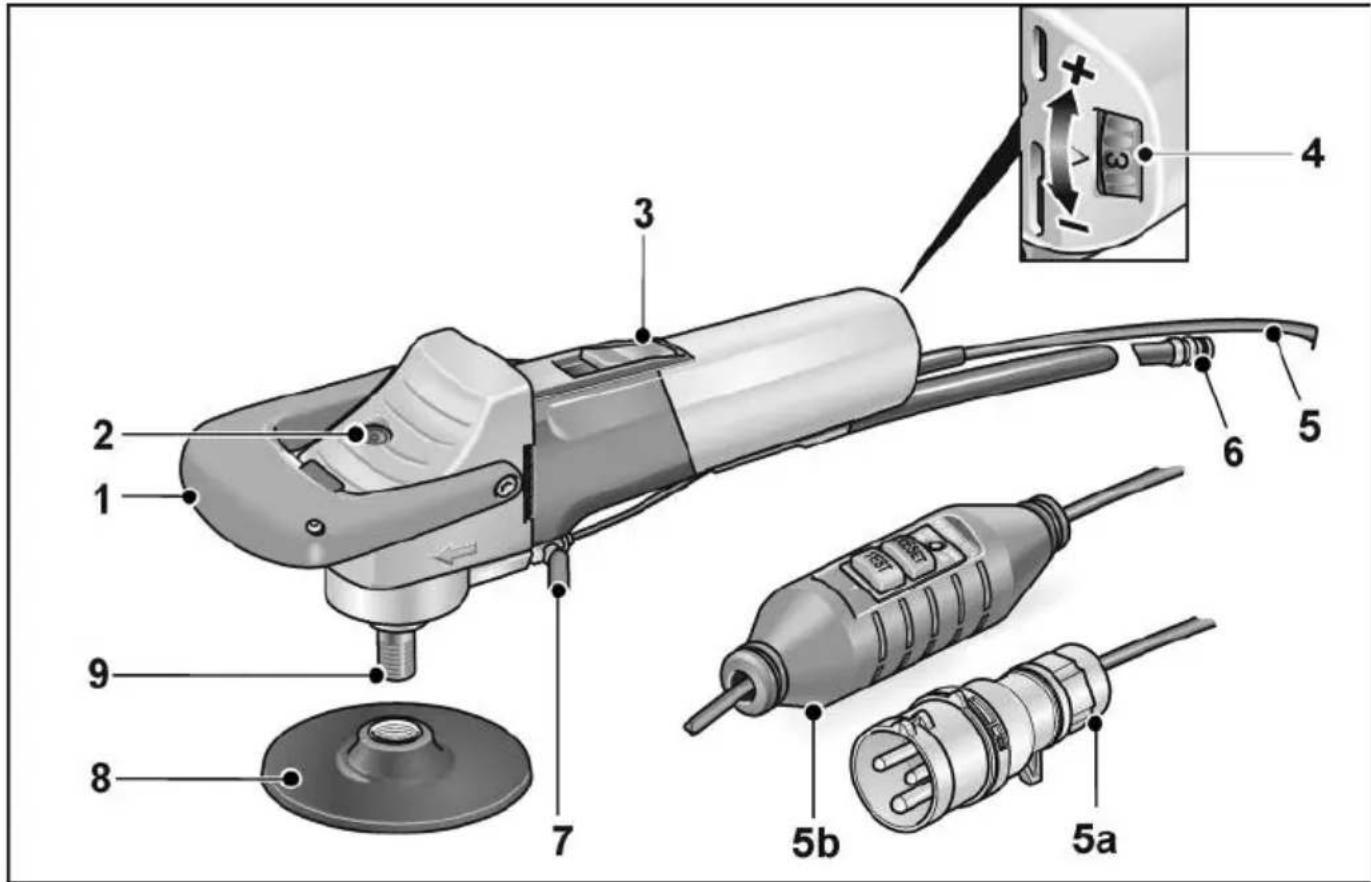

Vue d'ensemble

1 Poignée étrier
2 Dispositif de blocage de la broche

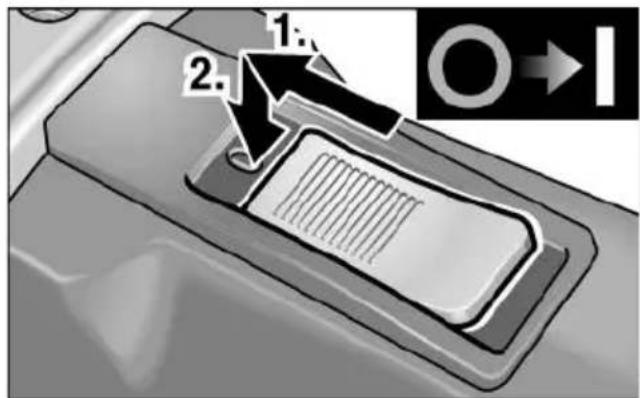

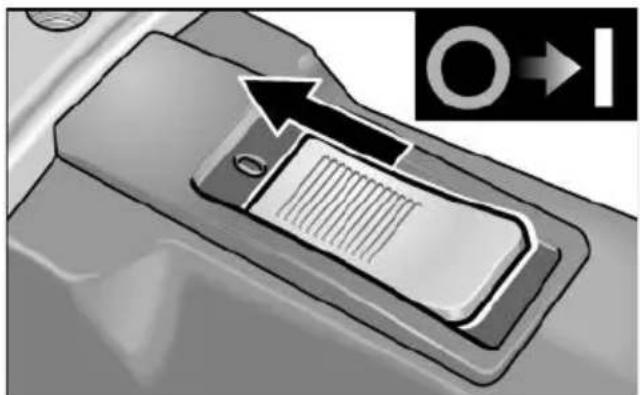

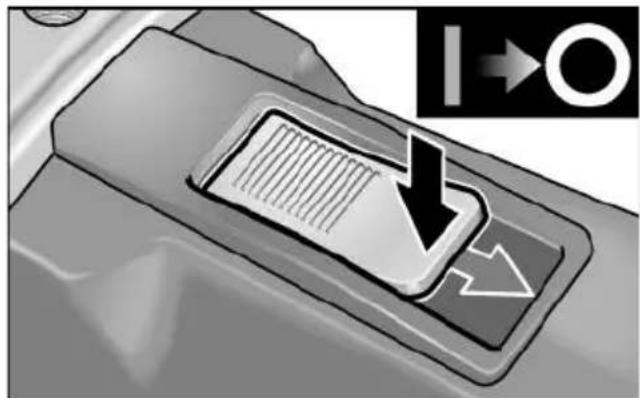

3 Interrupteur à bascule

Pour allumer et éteindre.

Avec position encrantée pour la marche permanente.

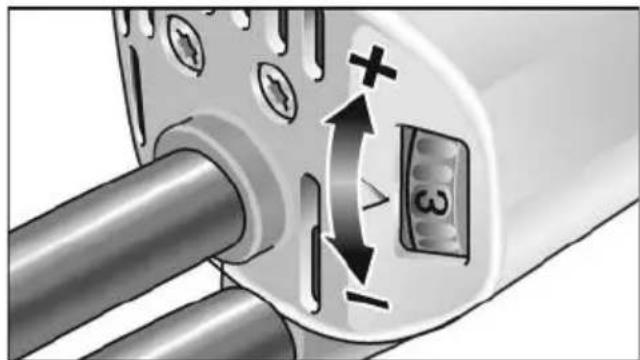

4 Sélection de la vitesse

(LE 12-3 100 WET uniquement)

5 Câble de branchement 4,0 m avec, à titre d'alternative

5a Connecteur selon IEC60309-2 à raccorder au transformateur de séparation
5b Disjoncteur PRCD de protection des personnes

6 Raccord rapide

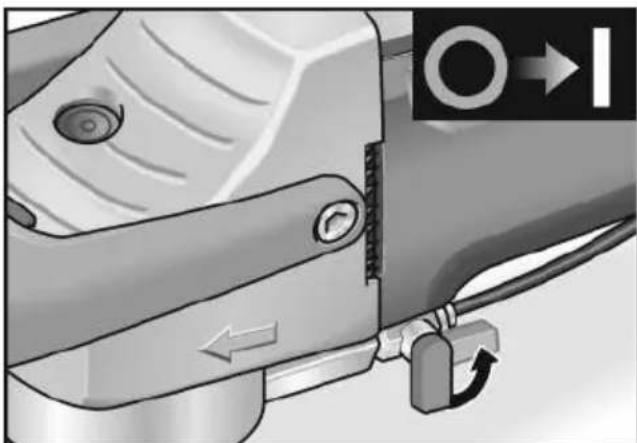

7 Robinet de fermeture de l'alimentation en eau
8 Porte-outil

9 B r o c h e

Instructions d'utilisation

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électroportatif, débranchez sa fiche mâle de la prise de courant.

Avant la mise en service

Déballez l'outil électroportatif puis vérifiez que la livraison est au complet et l'absence de dégâts survenus en cours de transport.

Raccordement au transformateur séparateur – Appareil à connecteur avec détrompeur

AVERTISSEMENT!

La norme VDE 0100 prescrit que les machines guidées à la main et destinées à fonctionner avec de l'eau doivent être exploitées avec un transformateur séparateur approprié conforme à EN 61558.

PRUDENCE!

La tension indiquée sur la plaque signalétique de l'outil électroportatif doit concorder avec la tension de sortie offerte par le transformateur séparateur utilisé. L'outil électroportatif est équipé d'un connecteur à détrompeur selon IEC 60309-2 avec contact de terre en position 12 heures, permettant le raccordement à un transformateur séparateur présentant une prise correspondante.

Le transformateur séparateur FLEX TT 2602/TT 2000 se conforme aux prescriptions indiquées.

AVERTISSEMENT!

Le remplacement de la fiche profilée de la polisseuse à eau pour pierre ne doit être réalisé que par des professionnels qualifiés ou par le service après-vente.

Raccordement à l'alimentation électrique – Appareils équipés d'un disjoncteur PRCD

AVERTISSEMENT!

L'exploitation de cette machine n'est autorisée qu'avec le disjoncteur PRCD livré d'origine.

Vous devrez vérifier le disjoncteur PRCD systématiquement avant chaque utilisation.

Vérification avant chaque utilisation :

1. Branchez la fiche mâle dans la prise de courant.

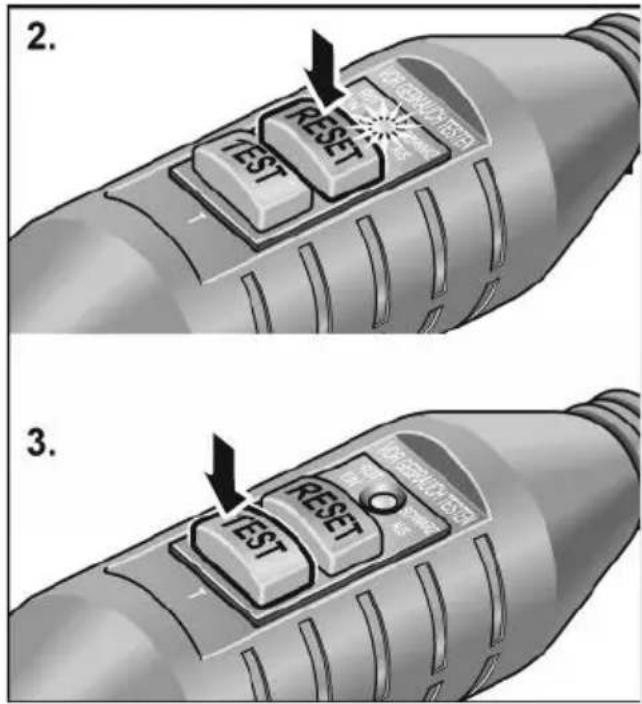

1. Actionnez la touche « RESET ». Le voyant de contrôle rouge doit s'allumer.

2. Actionnez la touche « TEST ». Le disjoncteur PRCD doit disjoncter et le voyant de contrôle s'éteindre.

3. Après avoir actionné à nouveau la touche « RESET », la machine doit se laisser rallumer.

AVERTISSEMENT!

Si au moment de rallumer la machine le disjoncteur PRCD disjoncte répétitivement ou s'il ne disjoncte pas, débranchez immédiatement la machine du secteur. Il est interdit d'en poursuivre l'exploitation. Confiez le remplacement du disjoncteur PRCD à des spécialistes qualifiés en conséquence ou au service après-vente.

Réaliser le raccordement à l'eau

AVERTISSEMENT!

Veillez à ce que l'eau n'entre pas en contact avec l'outil électroportatif et avec les personnes situées dans la zone de travail. Ne mettez en service que des appareils correctement reliés à l'alimentation en eau. Vérifiez régulièrement que si les joints, le robinet de fermeture et les raccords de branchement fonctionnent correctement.

REMARQUE

Si vous ne disposez d'aucun moyen de raccordement au réseau d'eau, nous recommandons d'utiliser le réservoir d'eau sous pression WD 10 (contenance 10 litres, flexible sous pression de 4 m, n° de réf. 251.622).

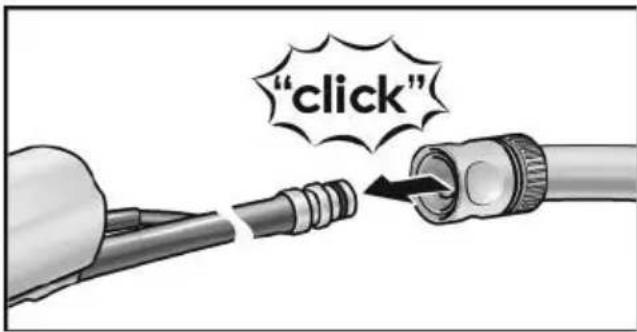

■ Branchez le flexible à eau ½" à l'aide d'un raccord rapide à fermeture automatique (en vente habituelle dans le commerce).

N'ouvrez le robinet de fermeture qu'une fois sur l'emplacement de mise en œuvre et avec l'outil de ponçage en train de tourner.
■ Lorsque vous débranchez le flexible, veillez à ce qu'il ne coule pas d'eau dans l'appareil.

Fixez l'outil de meulage ou changez-le

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électroportatif, débranchez sa fiche mâle de la prise de courant.

REMARQUE

Le taraudage M14 doit présenter une profondeur d'au minimum 20 mm.

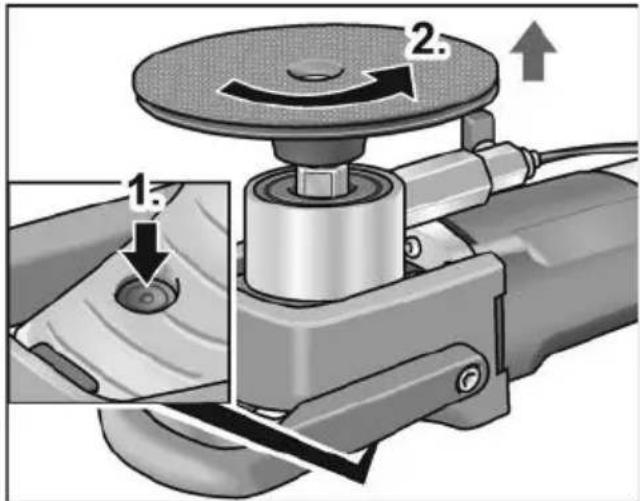

■ Appuyez sur le dispositif de blocage de la broche (1.).
■ Dévissez le porte-outil (2.).

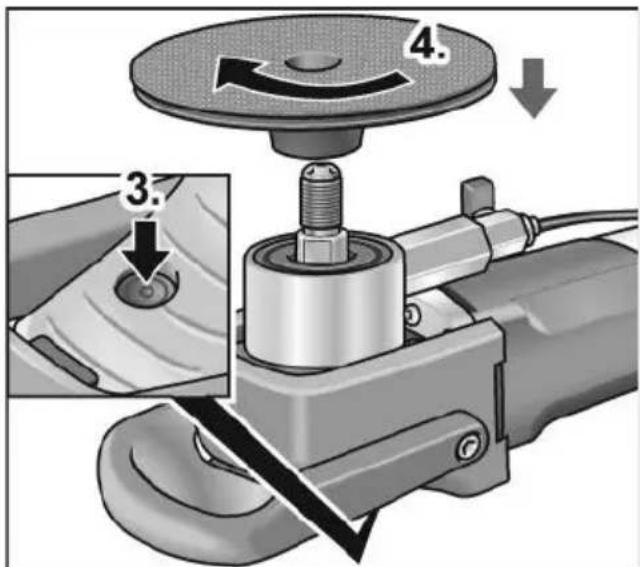

■ Appuyez sur le blocage de la broche (3.).
■ Vissez le nouveau porte-outil (4.).

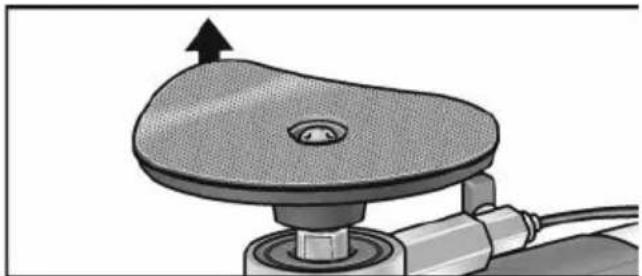

■ Le cas échéant, enlevez l'ancien accessoire de ponçage.

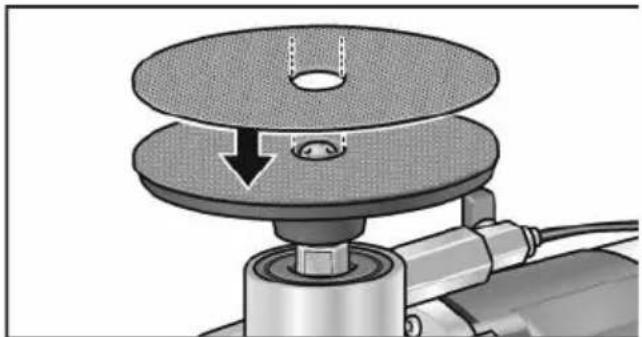

■ Fixez le nouveau disque abrasif sur le porte-outil.
■ Lors du premier montage, n'exécutez que les étapes 3. et 4..

Test fonctionnel :

■ Branchez la fiche mâle dans la prise de courant.
■ Allumez la polisseuse (sans utiliser le cran d'arrêt) puis laissez-la tourner pendant 30 secondes environ.

Contrôlez l'absence de balourds et de vibrations.

■ Éteignez la ponceuse.

Allumage et extinction

Marche de courte durée, sans activer le cran d'arrêt

■ Poussez l'interrupteur à bascule vers l'avant et maintenez-le en position.
■ Pour éteindre, relâchez l'interrupteur à bascule.

Marche permanente avec encrantage

PRUDENCE!

Après une coupure de courant, l'appareil redémarre tout seul s'il se trouvait encore en position enclenchée.

■ Poussez l'interrupteur à bascule (1.) vers l'avant puis appuyez sur sa partie avant (2.).

■ Pour éteindre l'appareil, appuyez sur la partie arrière de l'interrupteur.

Sélection de la vitesse (LE 12-3 100 WET uniquement)

Pour régler la vitesse de travail, amenez la molette sur le chiffre souhaité.

Réglage Vitesse (tr/mn)

1 1200
2	1	7
3	2	2
4	2	7
5	3	2
6	3	7

Démonter la poignée étrier

A titre d'option, démontez la poignée étrier en option.

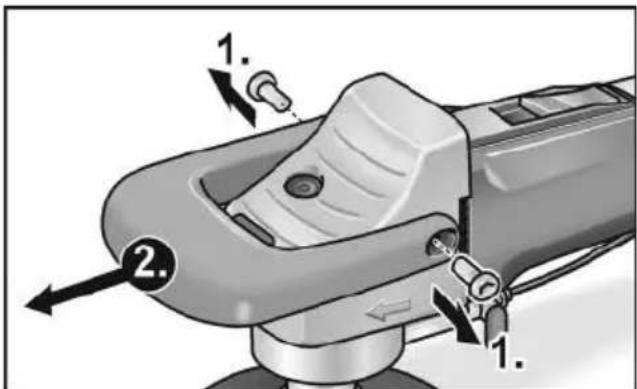

■ Dévissez les vis (1.) et retirez la poignée étrier (2.).

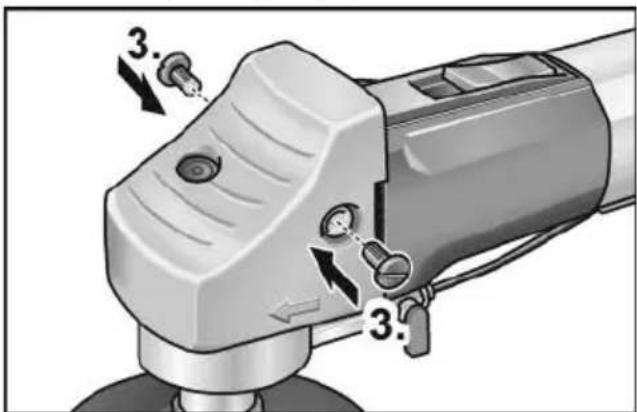

■ Fixez la poignée étrier avec vis en matière plastique (3.).

Maintenant, il est possible de mettre l'appareil en œuvre sans poignée étrier.

Consignes de travail

i REMARQUE

Après la mise à l'arrêt, l'outil de polissage continue à tourner un court instant.

■ Pendant l'utilisation de l'appareil, portez des gants en caoutchouc.
■ Fixez le moyen de ponçage.
■ Raccordez l'appareil à l'alimentation électrique.
■ Réalisez le raccordement à l'eau.

■ Si nécessaire, adaptez la vitesse à la tâche à accomplir (LE 12-3 100 WET uniquement). 0
■ Allumezøj'appareil. 0
■ Ouvrez le robinet équipant le point de branchement de l'eau.

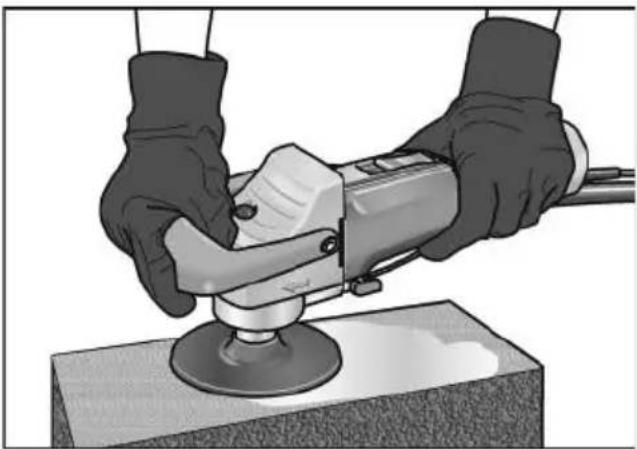

■ Appliquez l'outil de ponçage sur le matériau à traiter en exerçant une légère pression. Une pression excessive accroît l'usure de l'outil de ponçage et donne un moins bon résultat de ponçage.

■ La polisseuse peut être utilisée pour des opérations à l'horizontale ou à la verticale.
■ Tenez l'appareil de sorte que l'eau ne puisse pas pénétrer dans les ouïes d'aération.

Maintenance et nettoyage

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électroportatif, débranchez sa fiche mâle de la prise de courant.

Nettoyage

■ Nettoyez régulièrement l'appareil et les ouïes de ventilation. La fréquence des nettoyages dépend du matériau et de la durée d'utilisation.
■ Nettoyez régulièrement l'intérieur du boîtier et le moteur à l'aide d'air comprimé sec.

Balais de charbon

L'outil électroportatif est équipé de charbons coupant l'alimentation électrique une fois qu'ils sont usés. Une fois que ces charbons ont atteint leur limite d'usure, l'outil électroportatif s'éteint automatiquement.

i

REMARQUE

Ne remplacez ces balais que par des pièces d'origine fournies par le fabricant. En cas d'emploi de pièces d'autres marques, le fabricant déclinera toute obligation au titre du recours en garantie.

Réducteur

i

REMARQUE

Pendant la période de garantie, ne dévissez pas les vis situées contre la boîte d'engrenages. En cas de non-respect de cette consigne, le fabricant déclinera toute obligation au titre du recours en garantie.

Réparations

Ne confiez les réparations qu'à un atelier de SAV agréé par le fabricant.

Pièces de rechange et accessoires

D'autres accessoires, notamment les outils de meulage, figurent dans le catalogue du fabricant.

Vous trouverez des vues éclatées et des listes de pièces de rechange sur notre site Web : www.flex-tools.com

Consignes pour la mise au rebut

△

AVERTISSEMENT!

Lorsque les appareils ont fini de servir, enlevez leur cordon d'alimentation électrique pour les rendre inutilisables.

Pays de l'UE uniquement

Ne mettez pas les outils électriques à la poubelle des déchets domestiques !

Conformément à la directive européenne 2012/19/UE visant les appareils électriques et électroniques usagés, et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparément et introduits dans un circuit de recyclage respectueux de l'environnement.

i

REMARQUE

Pour connaître les possibilités de mise au rebut, veuillez consulter votre revendeur spécialisé.

Conformité C€

Nous déclarons sous notre responsabilité exclusive que le produit décrit à la rubrique « Données techniques » se conforme aux normes ou aux documents normatifs suivants :

EN 60745 conformément aux dispositions énoncées dans les directives

2014/30/UE, 2006/42/EG, 2011/65/UE.

Responsables de la documentation technique :

Exclusion de responsabilité

Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d'une interruption du fonctionnement de laffaire, provoqués par le produit ou par l'impossibilité de l'utiliser.

Le fabricant et son représentant ne pourront être tenus responsables des dommages provoqués par une utilisation inexperte du produit ou par son utilisation en association avec les produits d'autres fabricants.

Indice
