MANUALE UTENTE LE 12-3 100 WET Flex
Simboli utilizzati 36
Simboli sull'apparecchio 36
Per la vostra sicurezza 36
Rumore e vibrazione 39
Dati tecnici 40
Guida rapida 41
Istruzioni per l'uso 42
Manutenzione e cura ..... 45
Istruzioni per la rottamazione e lo smaltimento ....46
Conformità (€) 46
Esclusione della responsabilità ..... 46
Simboli utilizzati
PERICOLO!
Indica un pericolo imminente. In caso d'inosservanza dell'avvertenza, pericolo di morte o di ferite gravi.
PRUDENZA!
Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.
AVVISO
Indica consigli per l'impiego ed informazioni importanti.
Simboli sull'apparecchio
Per ridurre il pericolo di lesioni leggere le istruzioni per l'uso!
Indossare occhiali protettivi!
Indossare la protezione acustica!
Avviso per la rottamazione dell'apparecchio dimesso (vedi pagina 46)!
Per la vostra sicurezza
PERICOLO!
Leggere prima di usare l'elettroutensile ed agire conformemente:
– le presenti istruzioni per l'uso,
- le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'accluso fascicolo (Scrittin°: 315915),
– le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.
Questo elettroutensile è costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali. Usare l'elettroutensile solo
- per l'uso regolare previsto,
- in perfetto stato tecnico di sicurezza.
Eliminare immediatamente i guasti che pregiudicano la sicurezza.
Uso regolare
Le lucidatrici a umido per pietre sono certamente
- per l'impiego professionale nell'industria e nell'artigianato,
- per la lavorazione delle superfici di pietre naturali con utensili a tal fine idonei (dischi di spugna, dischi di gomma spugnosa e dischi abrasivi diamantati a velcro, mole ad anello di corindone *),
- all'impiego con gli utensili ed accessori indicati in questo libretto d'istruzioni per l'uso o consigliati dal costruttore. È vietato superare la velocità periferica ammessa ed il diametro massimo.
La lucidatrice a umido per pietre non deve essere utilizzata per separare o sgrossare. Non sono ammessi ad es. dischi per fresatrice a catena, lame di sega e tutti gli utensili, per i quali è necessaria una cuffia di protezione.
Istruzioni di sicurezza
PERICOLO!
Leggere tutte le avvertenze di sicurezza e le istruzioni. Omissioni nel rispetto delle avvertenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare per l'uso futuro tutte le avvertenze di sicurezza ed istruzioni.
Avvertenze di sicurezza comuni per levigatura, smerigliatura con carta vetrata e lucidatura
- Questo elettroutensile va usato come levigatrice, smerigliatrice a carta vetrata e lucidatrice. Osservare tutte le istruzioni di sicurezza, indicazioni, illustrazioni e dati consegnati con l'apparecchio. In caso di mancata osservanza delle istruzioni seguenti, possibilità di scossa elettrica, incendio e/o lesioni gravi.
- Questo elettroutensile non è idoneo per lavori con spazzole metalliche e per la troncatura. Gli impieghi, per i quali l'elettroutensile non è previsto, possono causare pericoli e lesioni.
- Non usare accessori, che non siano stati espressamente previsti e raccomandati dal costruttore per questo elettroutensile. Il solo fatto che l'accessorio può essere fissato a questo elettroutensile non garantisce un uso sicuro.
Il numero di giri consentito dell'utensile montato deve essere come minimo uguale al numero di giri massimo indicato sull'elettroutensile. L'accessorio che gira ad una velocità superiore a quella consentita può frantumarsi ed essere proiettato tutt'intorno. - Il diametro esterno e lo spessore dell'utensile montato devono corrispondere alle dimensioni indicate dell'elettroutensile. Gli utensili con caratteristiche sbagliate non possono essere schermati o controllati adeguatamente.
■ Dischi abrasivi, flange, mole o altri accessori devono essere precisamente adatti al mandrino portamola di questo elettroutensile. Gli utensili non esattamente adatti al mandrino portamola dell'elettroutensile girano in
modo irregolare, vibrano fortemente e possono causare la perdita del controllo.
Non impiegare utensili danneggiati. Prima di ogni uso controllare l'eventuale presenza di scheggiature ed incrinature su utensili, come i dischi abrasivi, incrinature, logorio o forte consumo delle mole a tazza, la presenza di fili allentati o rotti sulle spazzole metalliche. In caso di caduta dell'elettroutensile o dell'utensile, controllare se hanno subito danni, o montare un utensile di lavoro privo di danni. Dopo avere controllato e montato l'utensile di lavoro, allontanare le persone che sono nelle vicinanze dal piano di rotazione dell'utensile e fare girare l'apparecchio per un minuto al massimo numero di giri. In questo tempo di prova, gli utensili montati che presentano danni per lo più si rompono.
- Indossare l'equipaggiamento protettivo personale. A seconda dell'impiego, usare la protezione integrale per il viso, la protezione per gli occhi oppure occhiali protettivi. Se necessario, indossare la maschera antipolvere, la protezione per l'udito, guanti protettivi o il grembiule speciale, che impedisce il contatto con piccole particelle di abrasivo e di materiale. Gli occhi devono essere protetti contro corpi estranei volanti, che hanno origine in diversi impieghi. La maschera antipolvere o maschera di respirazione deve filtrare la polvere che si sviluppa durante l'impiego. In caso di lunga esposizione a forte rumore, vi è la possibilità di danni all'udito.
In presenza di altre persone, prestare attenzione alla loro distanza di sicurezza dalla vostra zona di lavoro. Chiunque entri nella zona di lavoro deve indossare l'equipaggiamento protettivo personale. Frammenti di materiale lavorato o di utensili montati che si rompono possono essere proiettati e causare anche lesioni all'esterno dell'area di lavoro diretta.
■ Quando si eseguono lavori, durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'elettroutensile solo sulle superfici di presa isolate. Il contatto con una linea elettrica sotto tensione può mettere sotto tensione anche le parti metalliche dell'elettroutensile e provocare una scossa elettrica.
- Tenere il cavo di alimentazione lontano da utensili montati in rotazione.
In caso di perdita del controllo dell'apparecchio, il cavo di alimentazione potrebbe essere troncato oppure potrebbe avvolgersi sull'utensile in rotazione avvicinandolo così alla vostra mano oppure al braccio.
- Non deporre mai l'elettroutensile, prima che l'utensile montato sia completamente fermo. L'utensile montato in rotazione può entrare in contatto con la superficie di appoggio, causando così la perdita del vostro controllo sull'elettroutensile.
Non tenere l'elettroutensile in funzione durante il trasporto. A causa del contatto accidentale con l'utensile in rotazione il vostro abbigliamento s'impiglia nell'uten- sile e così lo avvicina e lo fa penetrare nel vostro corpo.
- Pulire regolarmente le fessure di ventilazione dell'elettroutensile. La ventola del motore attira la polvere nella carcassa, ed un forte accumulo di polvere metallica può causare pericoli elettrici.
■ Non usare l'elettroutensile in prossimità di materiali infiammabili. Le scintille possono incendiare questi materiali.
Contraccolpo e corrispondenti istruzioni di sicurezza
Il contraccolpo è l'improvvisa reazione di un utensile montato in rotazione che s'incastra o si blocca, come disco abrasivo, mola a tazza, spazzola metallica ecc. L'incastrarsi o bloccarsi provoca un arresto improvviso dell'utensile in rotazione. A causa di ciò un elettroutensile, che non è mantenuto saldamente, subisce nel punto di arresto un'accelerazione nel senso di rotazione contrario a quello dell'utensile montato.
■ Afferrare saldamente l'elettroutensile e assumere con il corpo e le braccia una posizione, nella quale sia possibile intercettare le forze di contraccolpo. Se disponibile, usare sempre l'impugnatura supplementare, al fine di avere il massimo controllo possibile sulle forze di contraccolpo o sulle coppie di reazione durante l'accelerazione. Attraverso idonee precauzioni, l'operatore riesce a controllare le forze di contraccolpo e di reazione.
■ Non avvicinare mai la mano agli utensili in rotazione. In caso di contraccolpo l'utensile impiegato può raggiungere la mano.
■ Evitare con il proprio corpo la zona, verso la quale l'elettroutensile si muove in caso di un contraccolpo. Il contraccolpo spinge l'elettroutensile in direzione opposta al senso di rotazione della mola nel punto di arresto.
■ Lavorare con precauzione particolare negli angoli, sugli spigoli vivi, ecc. Impedire il rimbalzo o il bloccarsi dell'utensile montato sulla superficie lavorata. L'utensile in rotazione tende ad incastrarsi in prossimità di angoli, spigoli acuti oppure in caso di rimbalzo. Questo provoca una perdita di controllo oppure un contraccolpo.
■ Non impiegare lame per seghe a catena o lame per sega dentate. Questi utensili provocano spesso in contraccolpo o la perdita di controllo sull'elettroutensile.
Avvertenze di sicurezza speciali per la levigatura
■ Usare esclusivamente i corpi abrasivi autorizzati per l'elettroutensile. Le mole non previste per questo elettroutensile non possono essere adeguatamente schermate e perciò non sono sicure.
■ Usare le mole solo per le possibilità d'impiego raccomandate. Ad esempio: non levigare mai con la superficie laterale di una mola per troncare. Le mole per troncare sono destinate all'asportazione di materiale con il bordo della mola. L'effetto di forza laterale su questi corpi abrasivi può provocarne la rottura.
■ Usare sempre flange di serraggio prive di danni, della grandezza e forma adatte alla mola scelta. Le flange adatte supportano la mola riducendo così il pericolo della sua rottura. Flange e mole per troncare possono essere diverse dalle flange per altri tipi di mole abrasive.
■ Non utilizzare mole consumate di elettroutensili più grandi. Le mole per elettroutensili più grandi non sono previste per le maggiori velocità di rotazione degli elettroutensili più piccoli e possono rompersi.
Avvertenze di sicurezza speciali per la smerigliatura con carta vetrata
■ Non usare fogli abrasivi sovradimensionati, ma seguire le indicazioni del produttore sulla dimensione del foglio abrasivo. I fogli abrasivi che superano la grandezza del platorello possono provocare lesioni e condurre al bloccaggio, allo strappo del foglio abrasivo oppure al contraccolpo.
Avvertenze di sicurezza speciali per la lucidatura
■ Evitare la presenza di parti sciolte delle cuffie per lucidare, specialmente i lacci di fissaggio. Sistemare nell'interno o tagliare i lacci di fissaggio. I lacci di fissaggio sciolti durante la rotazione del disco possono colpire le dita o impigliarsi nel pezzo.
Rumore e vibrazione
i AVVISO
I valori per il livello di rumore stimato A ed i valori totali di vibrazione risultano dalla tabella „Dati tecnici”. I valori di rumore e vibrazione sono stati rilevati secondo EN 60745.
PRUDENZA!
I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.
i AVVISO
Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 60745 e può essere utilizzato per il confronto tra elettroutensili. Esso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile.
Se tuttavia l'elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro. Per una stima precisa della vibrazione considerare anche i tempi, nei quali l'apparecchio è spento oppure è in funzione, tuttavia non effettivamente impiegato. Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro. Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.
PRUDENZA!
In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.
Dati tecnici
| LE 12-3 100 WET L | 12-3 100 WET | ||
| Tipo di apparecchio Lucidatrice a umido per pietre | |||
| Max. ø utensile di rettifica mm 115 | |||
| Attacco utensile M14 | |||
| Giri g/min 1200–3700 3700 | |||
| Regolazione della velocità di rotazione | sì | no | |
| Max. velocità periferica m/s 21,1 | |||
| Potenza assorbita W 1150 | |||
| Potenza resa W | 650 | ||
| Raccordo dell'acqua | 12 " (per giunto rapido autobloccante), max. 6 bar | ||
| Peso (senza cavo) | kg | 2,4 | |
| Classe di protezione – con spina industriale – con PRCD | II/☐ | ||
| Livello rumore stimato A conforme alla norma EN 60745 (vedi «Rumore e vibrazione»): | |||
| Livello di pressione acustica L_pA | dB(A) 87 | ||
| Livello di potenza acustica L_WA | dB(A) 98 | ||
| Insicurezza K | db | 3 | |
| Valore totale di vibrazione conforme alla norma EN 60745 (vedi «Rumore e vibrazione»): | |||
| Valore totale di vibrazione (su 3 assi) nella levigatura di pietra naturale con dischi abrasivi diamantati a velcro | |||
| Valore di emissione a_h | m/s2 | 3,4 | |
| Insicurezza K | m/s2 | 1,5 | |

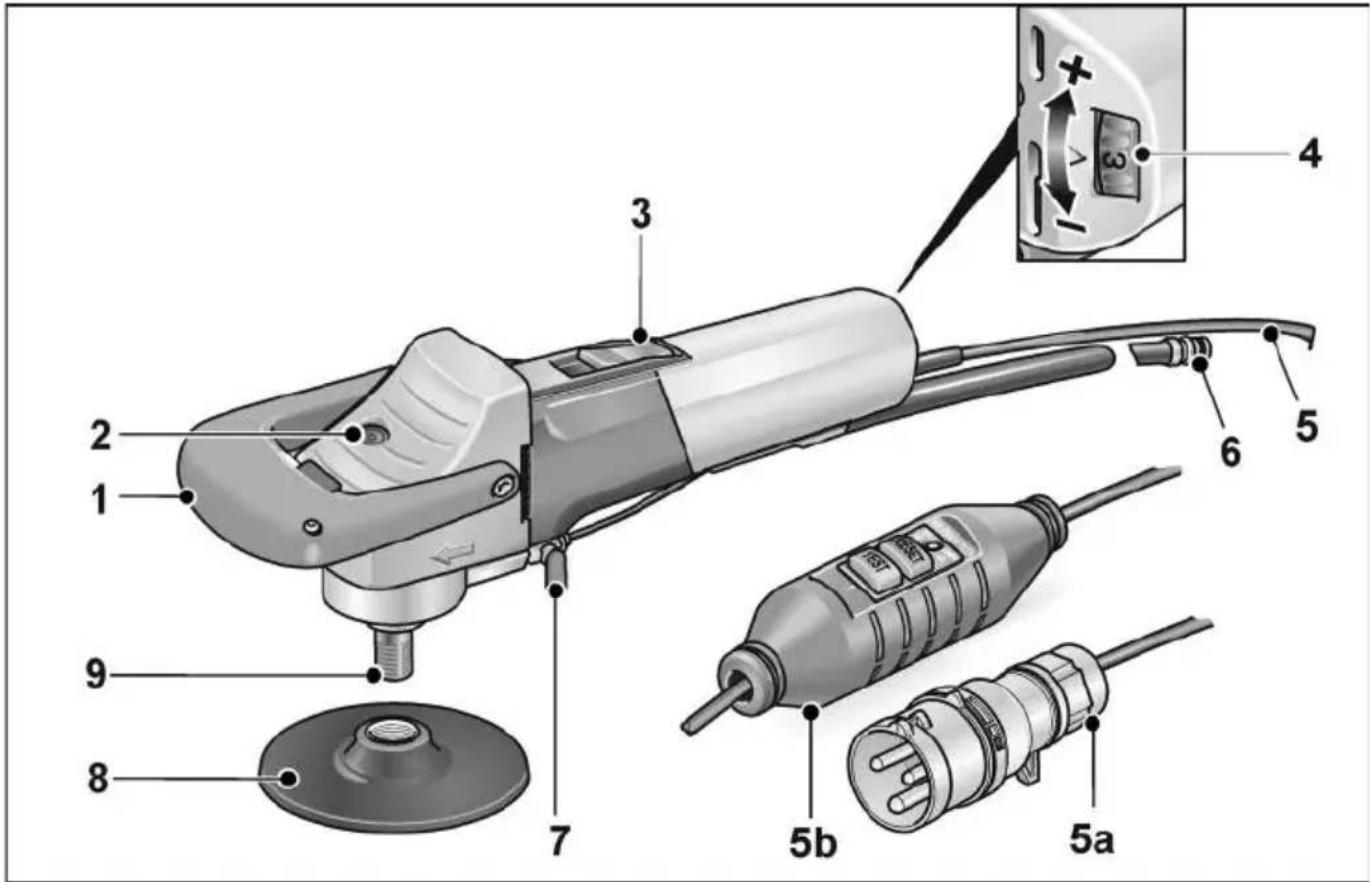

Guida rapida
1 Maniglia a staffa
2 Arresto alberino
3 Bilico dell'interruttore
Per accendere e spegnere.
Con posizione di arresto per il funzionamento continuo.
4 Preselezione del numero di giri (solo LE 12-3 100 WET)
5 Cavo di collegamento 4,0 m in alterativa con
5a spina a norma IEC60309-2 per il collegamento a trasformatore di isolamento
5b interruttore differenziale di protezione personale PRCD
6 Giunto rapido
7 Rubinetto di alimentazione acqua
8 Portautensili
9 Alberino
Istruzioni per l'uso
PERICOLO!
Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.
Prima della messa in funzione
Disimballare l'elettroutensile e controllare la completezza della fornitura ed eventuali danni di trasporto.
Collegamento al trasformatore di disaccoppiamento – Apparecchi con spina industriale
PERICOLO!
Secondo VDE 0100 le macchina a mano per lavori ad umido devono essere messe in funzione tramite un idoneo trasformatore di disaccoppiamento a norma EN 61558.
PRUDENZA!
L'indicazione della tensione sulla targhetta portadati dell'elettroutensile deve coincidere con la tensione di uscita del trasformatore di disaccoppiamento utilizzato.
L'elettroutensile è dotato di una spina industriale secondo IEC 60309-2 con contatto di terra in posizione ore 12, che permette il collegamento ad un trasformatore di disaccoppiamento con corrispondente presa.
Il trasformatore di disaccoppiamento FLEX TT 2602/TT 2000 corrisponde alle suddette norme.
PERICOLO!
Far sostituire il connettore perimetrale della lucidatrice a umido per pietre solo da specialisti adeguatamente qualificati o dal servizio clienti.
Collegamento all'alimentazione elettrica – Apparecchi con interruttore differenziale di sicurezza (PRCD)
PERICOLO!
L'uso di questa macchina è autorizzato solo con l'interruttore PRCD fornito a corredo. L'interruttore PRCD deve essere sempre controllato prima di ogni impiego.
Controllo prima di ogni impiego:
- Inserire la spina d'alimentazione nella presa.


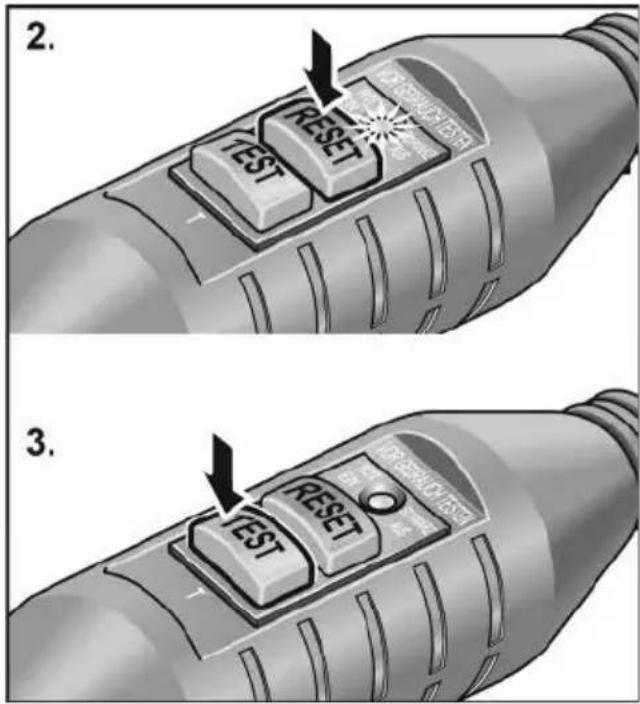

2. TEST RESET RESEARCH TEST 3. TEST RESET RESEARCH TEST- Attivare il tasto «RESET».
La spia di controllo rossa deve accendersi.
- Azionare il tasto «TEST»
L'interruttore PRCD deve disinserirsi, la spia di controllo si spegne.
- Attivando di nuovo il tasto «RESET» la macchina deve accendersi.
PERICOLO!
Se all'accensione della macchina l'interruttore PRCD si disinserisce ripetutamente oppure l'interruttore PRCD non scatta, staccare immediatamente la macchina dalla rete.
È vietato in tal caso l'ulteriore impiego. Fare sostituire l'interruttore PRCD solo da personale tecnico adeguatamente qualificato o dal servizio assistenza clienti.
Collegare l'acqua
PERICOLO!
Nella zona di lavoro tenere l'acqua lontano dall'elettroutensile e dalle persone.
Mettere in funzione l'apparecchio solo se correttamente collegato all'alimentazione dell'acqua. Controllare regolarmente la corretta funzione di guarnizioni, rubinetto di chiusura e raccordi.
AVVISO
Se non è disponibile un collegamento alla rete idrica, si consiglia l'uso del serbatoio mobile a pressione per acqua WD 10 (capacità 10 litri, tubo a pressione 4 m, codice d'ordine n° 251.622).


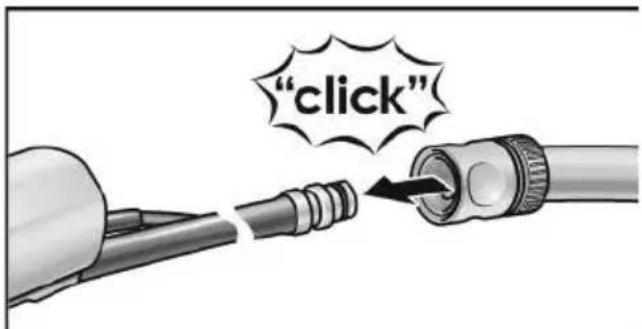

"click"■ Collegare il tubo flessibile dell'acqua 1/2" per mezzo di un giunto rapido autobloccante commerciale.

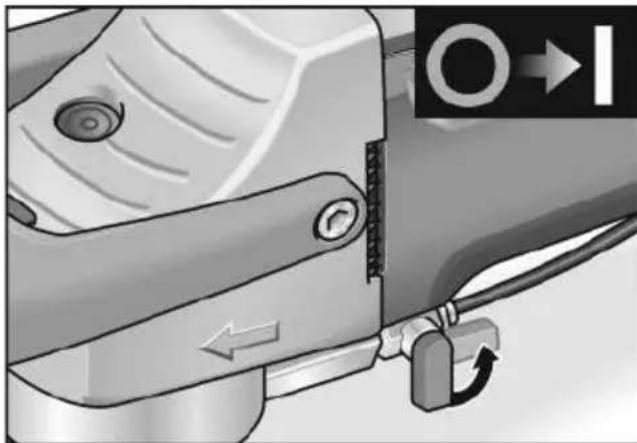

■ Aprire il rubinetto solo sul luogo d'impiego e con il mezzo abrasivo in rotazione.
■ Evitare la penetrazione di acqua nell'apparecchio quando si stacca il tubo flessibile.

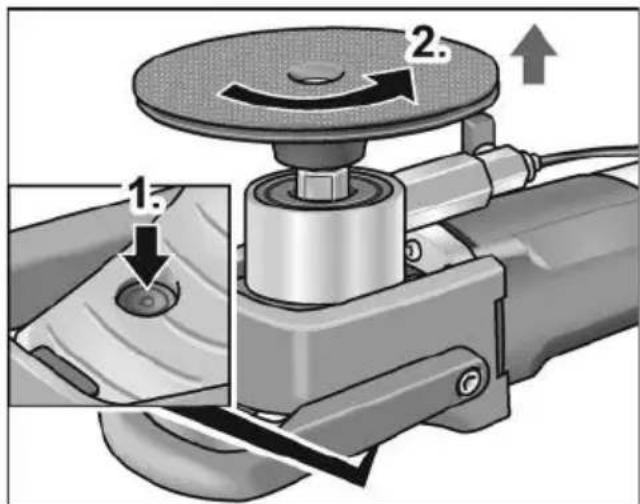

Fissare o sostituire la mola
PERICOLO!
Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.
AVVISO
La filettatura M14 deve avere una profondità di almeno 20 mm.
■ Premere di nuovo l'arresto dell'alberino3.).
■ Avvitare il portautensile nuovo (4.).

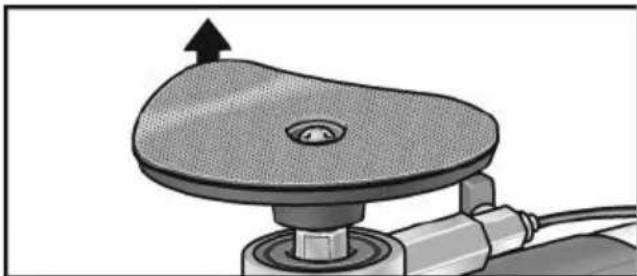

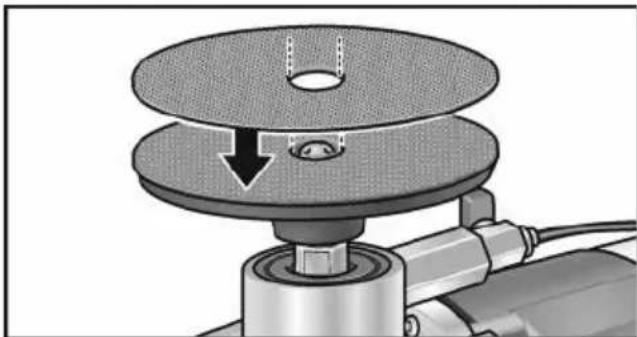

■ Rimuovere eventualmente il vecchio mezzo abrasivo.
■ Fissare il nuovo mezzo abrasivo sul portautensile.
■ Al primo montaggio eseguire solo i passi 3. e 4..
Test funzionale:
■ Inserire la spina d'alimentazione nella presa.
■ Accendere la lucidatrice (arresto disinserito) e lasciarla funzionare per ca. 30 secondi. Controllare eventuali squilibri e vibrazioni.
■ Spegnere la levigatrice.
Accendere e spegnere

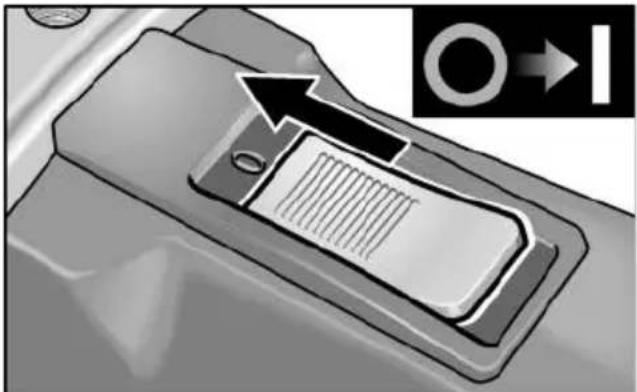

Servizio discontinuo senza arresto del bilico
■ Spingere il bilico dell'interruttore verso avanti e mantenerlo.
■ Per spegnere rilasciare il bilico dell'interruttore.
Servizio continuo con arresto del bilico:
PRUDENZA!
Dopo un'interruzione dell'energia elettrica l'apparecchio inserito si rimette in funzione.


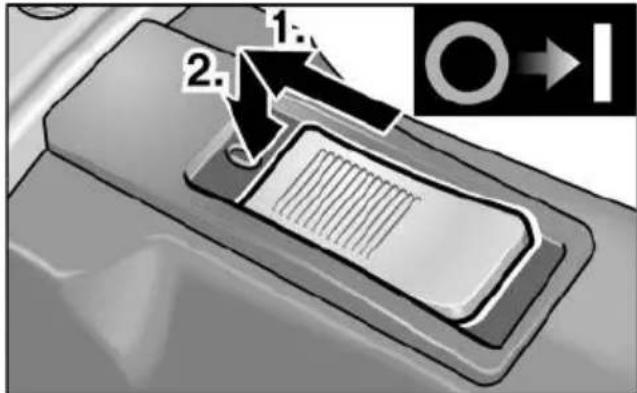

1. 2.■ Spingere il bilico dell'interruttore verso avanti (1.) ed arrestarlo con una pressione sull'estremità anteriore (2.).

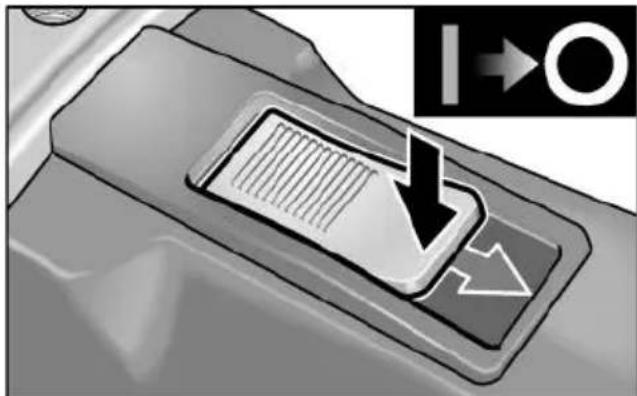

■ Per spegnere, sbloccare il bilico dell'interruttore premendo sull'estremità posteriore.

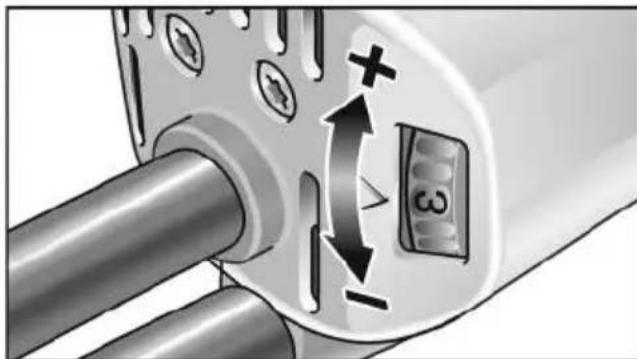

Preselezione del numero di giri (solo LE 12-3 100 WET)
Per la regolazione del numero di giri di lavoro, disporre la rotella di regolazione sul valore desiderato.
Regolazione Giri (g/min)
1 1200
2 1700
3 2200
4 2700
5 3200
6 3700

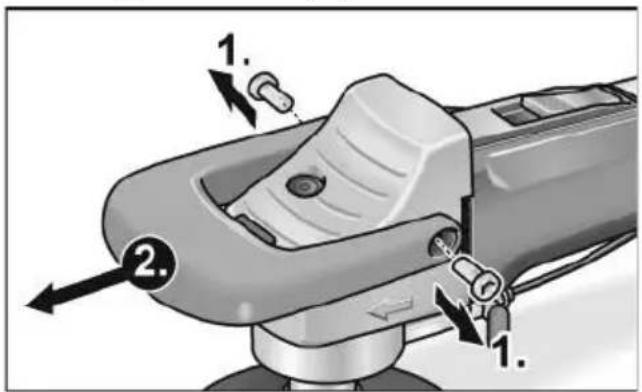

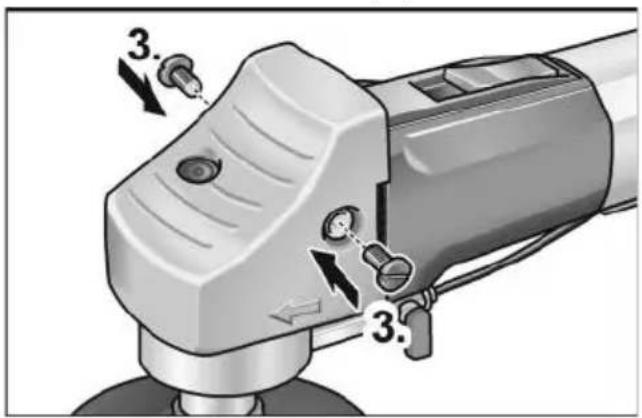

Smontare la maniglia a staffa
Smontare a scelta la maniglia a staffa.
■ Rimuovere le viti (1.) e togliere la maniglia a staffa (2.).
■ Fissare la cuffia con maniglia con viti in materiale sintetico (3.).
Ora l'apparecchio può essere impiegato senza maniglia a staffa.

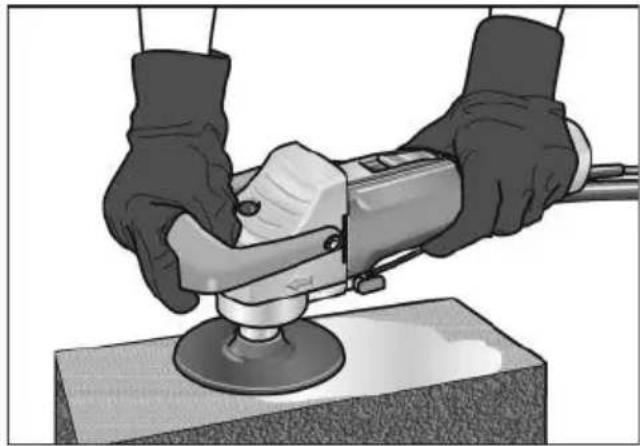

Istruzioni per il lavoro
i AVVISO
Dopo la disattivazione, l'utensile di lucidatura continua a girare ancora per un breve periodo.
■ Nell'impiego dell'apparecchio usare guanti di gomma.
■ Fissare il mezzo abrasivo.
■ Collegare l'apparecchio all'alimentazione elettrica.
■ Collegare l'acqua.
■ Se necessario, adattare il numero di giri al lavoro da eseguire (solo LE 12-3 100 WET).
■ Accendere l'apparecchio.
■ Aprire rubinetto sul collegamento dell'acqua.
■ Appoggiare con leggera pressione il mezzo abrasivo sul materiale da lavorare. Una pressione troppo alta aumenta l'usura del mezzo abrasivo e peggiora la qualità di levigatura.
■ La lucidatrice può essere utilizzata per lavorare sia in orizzontale che in verticale.
■ Mantenere l'apparecchio in modo che nelle fessure di ventilazione non possa penetrare acqua.
Manutenzione e cura
PERICOLO!
Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.
Pulizia
■ Pulire regolarmente l'apparecchio e le fessure di ventilazione. La frequenza dipende dal materiale lavorato e dalla durata dell'uso.
■ Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.
Spazzole di carbone
L'elettroutensile è dotato di spazzole di sicurezza. Raggiunto il limite di usura delle spazzole di sicurezza, l'elettroutensile si spegne automaticamente.
AVVISO
Per la sostituzione usare solo parti originali del produttore. In caso di uso di prodotti d'altra provenienza si estinguono i doveri di garanzia del produttore.
Meccanismo
AVVISO
Durante il periodo di garanzia, non svitare le viti sulla testa ingranaggi. In caso d'inosservanza si estinguono i doveri di garanzia del produttore.
Riparazioni
Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.
Ricambi ed accessori
Per altri accessori, specialmente utensili di rettifica, consultare i cataloghi del produttore.
Per i disegni esplosi e le liste dei ricambi consultare il nostro sito: www.flex-tools.com
Istruzioni per la rottamazione e lo smaltimento
PERICOLO!
Rendere inservibili gli apparecchi fuori uso eliminando il cavo d'alimentazione.
Solo per paesi dell'UE
Non gettare elettroutensili nei rifiuti domestici!
Secondo la Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.
AVVISO
Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.
Conformità €
Dichiariamo sotto nostra esclusiva responsabilità, che il prodotto descritto sotto «Dati tecnici» è conforme alle seguenti norme o documenti normativi:
EN 60745 ai sensi delle disposizioni delle direttive 2014/30/UE, 2006/42/CE, 2011/65/UE.
Il responsabile della documentazione tecnica:
Esclusione della responsabilità
Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto. Il produttore ed il suo rappresentante non rispondono di danni causati da impiego inappropriato o in collegamento con prodotti di altri produttori.
