BRUGSANVISNING LE 12-3 100 WET Flex
Anvendte symboler 80
Symboler på maskinen 80
For Deres egen sikkerheds skyld ..... 80
Støj og vibration 83
Tekniske data 84
Oversigt 85
Brugsanvisning 86
Vedligeholdelse og eftersyn ..... 89
Bortskaffelseshenvisninger ..... 90
C€-Overensstemmelse 90
Ansvarsudelukkelse 90
Anvendte symboler
ADVARSEL!
Betegner en umiddelbar truende fare.
Ved tilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst.
FORSIGTIG!
Betegner en mulig farlig situation.
Ved tilsidesættelse af henvisningen er der fare for tilskadekomst, eller der kan opstå materielle skader.
BEMAERK
Betegner anvendelsestips og vigtige informationer.
Symboler på maskinen
Læs betjeningsvejledningen for at formindske risikoen for kvæstelse!
Benyt øjenværn!
Brug høreværn!
Henvisning om bortskaffelse af den udtjente maskine (se side 90)!
For Deres egen sikkerheds skyld
ADVARSEL!
Læs betjeningsvejledningen inden elværktøjet tages i brug og følg:
– denne driftsvejledning,
- „Generelle sikkerhedsanvisninger” for håndtering af elværktøjer i vedlagte hæfte (skrift nr.: 315915),
- de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse af ulykker.
Dette elværktøj er konstrueret i henhold til aktuelt teknisk niveau og anerkendte sikkerhedstekniske regler. Alligevel kan der ved brug af maskinen opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, og der kan opstå materielle skader. Elværktøjet må kun benyttes
- til det dertil beregnede formål,
- i sikkerhedsteknisk korrekt tilstand.
Fejl, der har negativ indflydelse på sikkerheden, skal afhjælpes omgående.
Bestemmelsesmæssig brug
Vådstenspoleremaskiner er beregnet til
– til erhvervsmæssig brug inden for industri og håndværk,
– overfladebearbejdning af natursten med dertil egnede værktøjer (svampegummi-, ekspanderet gummi- og velcro-diamantskiver, korund-sliberinge *),
– anvendelse sammen med det værktøj og tilbehør, der er angivet I denne vejledning eller anbefalet af fabrikanten. Den tilladte periferihastighed og den maksimale diameter må ikke overskrides.
Vådstenspoleremaskinen må ikke bruges til skæring eller skrubning.
Det er ikke tilladt at anvende f.eks. kædefræseskiver, savblade og samtlige værktøjer, hvor der skal anvendes en beskyttelseshætte.
* kun tilladt i forbindelse med gummikobling 240.338
Sikkerhedsinstrukser
ADVARSEL!
Læs venligst alle sikkerhedshenvisninger og anvisninger. Ved tilsidesættelse af sikkerhedshenvisningerne og anvisningerne kan det medføre elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst sikkerhedshenvisningerne og instrukserne af hensyn til senere brug.
Generelle sikkerhedshenvisninger vedrørende slibning, sandpapirslibning og polering
■ Dette elværktøj skal anvendes som slibe-, sandpapirslibe- og poleremaskine. Følg alle sikkerhedshenvisninger, anvisninger, illustrationer og data, der følger med maskinen. Hvis efterfølgende anvisninger tilsidesættes, kan det medføre elektriske stød, brand og/eller alvorlige kvæstelser.
■ Dette elværktøj er ikke egnet til arbejder med trådbørster og til slibeskiveskæring. Hvis elværktøjet anvendes til andre formål, end det er beregnet til, kan personer udsættes for fare og kvæstes.
Der må ikke anvendes tilbehør, der ikke specielt er beregnet og anbefalet af fabrikanten til dette elværktøj. Selv om tilbehøret kan fastgøres på elværktøjet, er det ikke en garanti for en sikker brug.
Det tilladte omdrejningstal af indsatsværktøjet skal være mindst lige så højt som det på elværktøjet angivne maksimale omdrejningstal. Tilbehør med et ulovligt højt omdrejningstal kan brække og kastes rundt.
Det anvendte indsatsværktøjs yder-diameter og tykkelse skal svare til målangivelserne for elværktøjet. Forkert dimensionerede værktøjer kan ikke afskærmes tilstrækkeligt eller kontrolleres.
- Slibeskiver, flanger, slibetallerkner eller andet tilbehør skal passe nøjagtigt til slibespindlen på elværktøjet. Indsatsværktøjer, der ikke passer nøjagtigt på elværktøjets slibespindel, drejer ujævnt, vibrerer kraftigt, og det kan medføre, at man mister kontrollen over dem.
- Beskadigede indsatsværktøjer må ikke anvendes. Kontrollér altid værktøjerne inden brug, f.eks. slibeskiver med hensyn til afsplintring og revner, slibetallerkner for revner, slitage, trådbørster for løse tråde eller trådbrist. Hvis elværktøjet er faldet på gulvet, kontrolleres, om det er beskadiget. I så tilfælde skal der anvendes et ubeskadiget indsatsværktøj. Når indsatsværktøjet er kontrolleret og sat på plads, skal du holde dig selv og andre personer, der befinder sig i nærheden, uden for det niveau, hvor indsatsværktøjet roterer. Lad maskinen køre et minut med maks. omdrejningstal.
Beskadiget indsatsværktøj brækker for det meste i løbet af denne testtid.
■ Bær personligt beskyttelsesudstyr. Benyt helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Benyt afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter mod små slibe- og materialepartikler. ∅jnene skal beskyttes mod fremmedlegemer, der kastes rundt og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmasken skal filtrere det støv, der opstår under arbejdet. Udsættes du for kraftig støj i længere tid, kan du lide høretab.
■ Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker af arbejdsemnet eller brækket indsatsværktøj kan blive kastet rundt og medføre kvæstelser, også uden for selve arbejdsområdet. -
Tag fat i det isolerede håndtag, når der arbejdes på steder, hvor indsatsværktøjet vil kunne ramme skjulte strømledninger eller maskinens egen ledning. Kontakt med en spændingsførende ledning kan også sætte metaldele på maskinen under spænding og medføre elektriske stød.
-
Hold ledningen borte fra roterende indsatsværktøj. Mister du kontrollen over maskinen, kan netkablet skæres over eller rammes, og din hånd eller arm kan trækkes ind i det roterende indsatsværktøj.
■ Læg aldrig elværktøjet til side før det står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fralægningsfladen, hvorved du kan miste kontrollen over elværktøjet.
■ Lad ikke elværktøjet køre, mens det bæres. Ved tilfældig kontakt med det roterende indsatsværktøj kan dit tøj blive fanget og trukket ind i det roterende indsatsværktøj, hvorved indsatsværktøjet kan bore sig ind i din krop.
■ Ventilationsåbningerne på elværktøjet skal rengøres med regelmæssige mellemrum. Motorblæseren trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elektrisk. - Elværktøjet må ikke anvendes i nærheden af brændbare materialer. Gnister kan antænde disse materialer.
Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj, f.eks. slibeskive, slibetallerken, trådbørste osv., har sat sig fast eller blokerer. Fastsættelse eller blokering medfører et pludseligt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret elværktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet.
- Hold godt fast i elværktøjet og sørg for, at både krop og arme befinder sig i en position, der modvirker tilbageslagskræfterne. Anvend altid ekstrahåndtaget, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslagskræfterne eller reaktionsmomenterne, når maskinen kører op i hastighed. Brugeren kan beherske tilbageslags- og reaktionskræfterne ved at træffe egnede sikkerhedsforanstaltninger.
■ Sørg for at hænderne aldrig kommer i nærheden af det roterende indsatsværktøj. Indsatsværktøjet kan bevæge sig hen over din hånd i forbindelse med et tilbageslag.
■ Udgå at kroppen befinder sig i det område, hvor elværktøjet bevæger sig i forbindelse med et tilbageslag.
Tilbageslaget driver elværktøjet i modsat retning af slibeskivens bevægelse på blokeringsstedet.
■ Vær særlig forsigtig ved arbejder i områder som f.eks. hjørner, skarpe kanter osv. Det skal forhindres, at indsatsværktøjet slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast, når det anvendes i hjørner, skarpe kanter, eller hvis det springer tilbage. Dette medfører, at man mister kontrollen, eller der opstår et tilbageslag.
■ Brug ikke kædesavklinger eller fortandede savklinger. Sådant indsatsværktøj bevirker ofte et tilbageslag, eller at man mister kontrollen over elværktøjet.
Særlige sikkerhedsanvisninger vedrørende slibning
■ Anvend kun slibelegemer, der må anvendes til dette elværktøj.
Slibelegemer, der ikke er beregnet til elværktøjet, kan ikke afskærmes tilstrækkeligt og er usikre.
■ Slibelegemer må kun anvendes til de anbefalede anvendelsesmuligheder. Eksempel: Slib aldrig med sidefladen af en kapskive. Kapskiver er beregnet til at fjerne materiale med kanten af skiven. Udsættes disse slibetallerkner for sidevendt kraft-påvirkning, kan de knække.
■ Anvend altid ubeskadigede spænde-flanger i rigtig størrelse og form til den valgte slibeskive. Egnede flanger støtter slibeskiven og reducerer således risikoen for, at slibeskiven brækker. Flanger til kapskiver kan være anderledes end flanger til andre slibeskiver.
■ Anvend ikke slidte slibeskiver fra større elværktøjer. Slibeskiver til større elværktøjer er ikke dimensioneret til højere omdrejningstal på mindre elværktøjer og kan brække.
Særlige sikkerhedshenvisninger vedrørende sandpapirslibning
■ Anvend ikke overdimensionerede slibeblade men følg angivelserne fra fabrikanten vedrørende slibebladenes størrelse. Slibeblade, der rager ud over slibetallerknen, kan medføre kvæstelser, blokering og brist af slibebladene eller tilbageslag.
Særlige sikkerhedshenvisninger vedrørende polering
■ Løse dele på polerhætten, især fastgørelsessnore, er forbudt. Læg fastgørelsessnore på plads eller afkort dem. Løse fastgørelsessnore, der drejer med rundt, kan gribe fat i fingrene eller sætte sig fast i arbejdsemnet.
Støj og vibration
BEMAERK
Værdierne for det A-vægtede støjniveau samt de samlede svingningsværdier fremgår af tabellen „Tekniske data“. Støj- og svingningsværdierne er beregnet ifølge EN 60745.
FORSIGTIG!
De angivne måleværdier gælder kun for nye maskiner. Støj- og svingningsværdierne ændrer sig ved daglig brug.
BEMAERK
Det svingningsniveau, der er angivet i disse instruktioner, er blevet målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne elværktøjerne. Det egner sig også til en foreløbig vurdering af svingningsbelastningen. Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelse.
Hvis elværktøjet dog benyttes til andre formål, med afvigende arbejdsværktøjer eller det vedligeholdes utilstrækkeligt, kan svingningsniveauet ændre sig.
Dette kan øge svingningsbelastningen i hele arbejdstidsrummet. For nøjagtigt at kunne vurdere svingningsbelastningen bør man også tage højde for de tider, hvor apparatet er slukket eller kører, men ikke bruges.
Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet.
Fastlæg derfor yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren imod påvirkning af svingninger, f.eks. vedligeholdelse af elværktøj og arbejdsværktøjer, varmholdelse af hænder, organisation af arbejdsforløb
FORSIGTIG!
Ved et lydtryk på over 85 dB(A) skal der benyttes høreværn.
Tekniske data
| LE 12-3 100 WET L 12-3 100 WET | |||
| Maskintype Vådstenspoleremaskine | |||
| Slibeværktøjets max. ∅ mm 115 | |||
| Værktøjsoptagelse M14 | |||
| Omdrejningstal omdr./ | min | 1200–3700 3700 | |
| Regulering af omdrejningstal | ja nej | ||
| Maks. omfangshastighed m/s 21,1 | |||
| Optagen effekt W 1150 | |||
| Afgiven effekt W 650 | |||
| Vandtilslutning 1⁄2" til selvlukkende hurtig-kobling, maks. 6 bar | |||
| Vægt (uden kabel) | kg | 2,4 | |
| Beskyttelsesklasse – med konturstik: – med PRCD: | II/☐ | ||
| A-vægtet støjniveau i henhold til EN 60745 (se „Støj og vibration“): | |||
| Lydtryksniveau L_pA | dB(A) | 87 | |
| Lydeffektniveau L_WA | dB(A) | 98 | |
| Usikkerhed K | db | 3 | |
| Samlet svingningsværdi i henhold til EN 60745 (se „Støj og vibration“): | |||
| Total svingningsværdi (3-akslet) ved slibning af natursten med velcro-diamantslibeskiver | |||
| Emmisionsværdi a_h | m/s2 | 3,4 | |
| Usikkerhed K | m/s2 | 1,5 | |

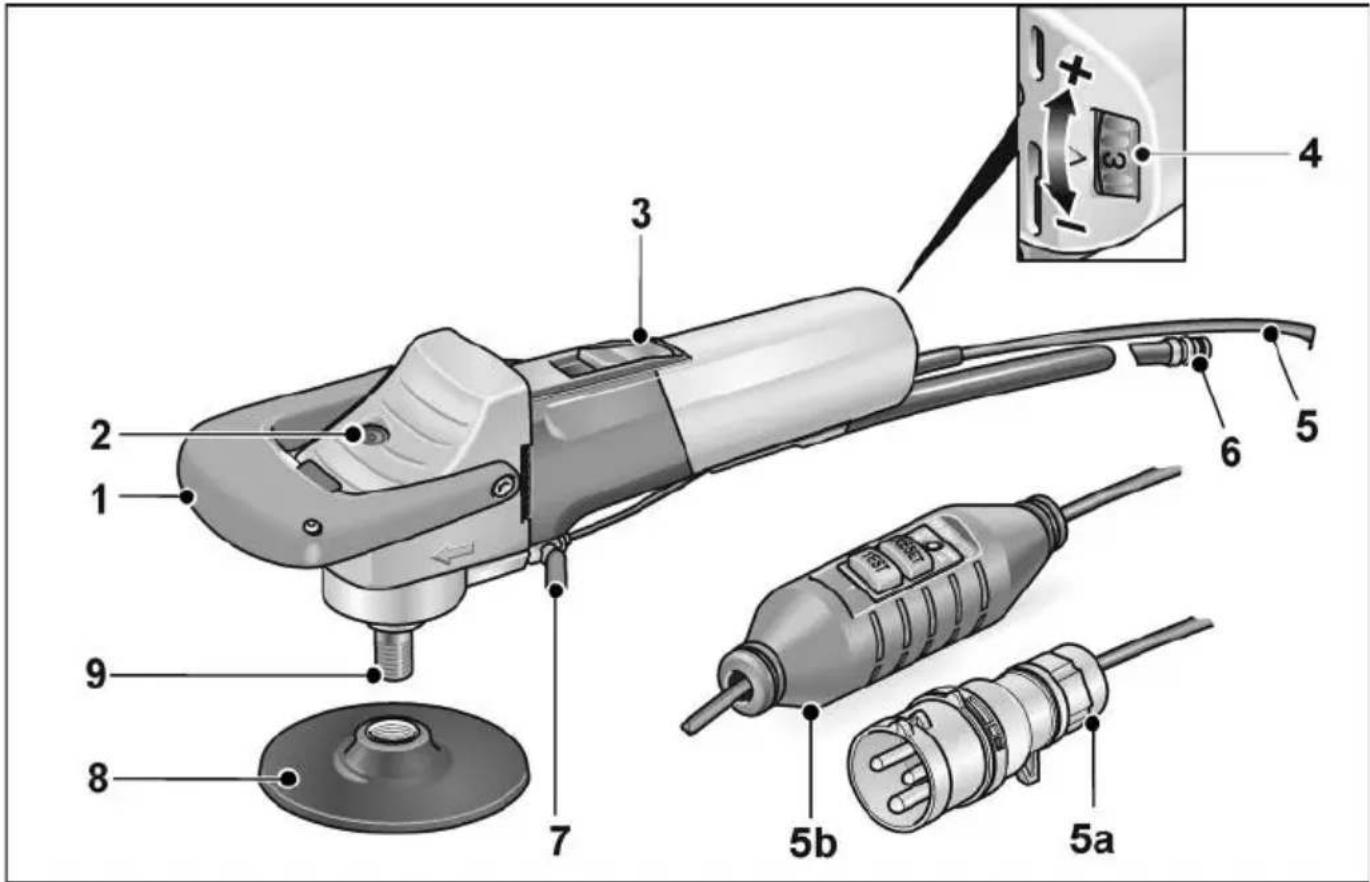

Oversigt
1 Bøjlegreb
2 Spindellås
3 Vippekontakt
Til tænd og sluk.
Låser kontakten i konstantdrift.
4 Forvalg af omdrejningstal
(kun LE 12-3 100 WET)
5 Tilslutningsledning 4,0 m med alternativt
5b PRCD-afbryder til beskyttelse af personer
Træk stikket ud af stikkontakten, før der udføres arbejde på elværktøjet.
Inden ibrugtagning
Pak elværktøjet ud og kontrollér om det er komplet og ubeskadiget.
Tilslutning til skilletransformer – maskiner med konturstik
ADVARSEL!
Manuelt førte maskiner til vådbearbejdning skal i henhold til VDE 0100 drives via en egnet skilletransformer ifølge EN 61558.
FORSIGTIG!
Spændingsangivelsen på elværktøjets typeskilt skal stemme overens med den anvendte skilletransformers udgangsspænding.
Elværktøjet er udstyret med et konturstik ifølge IEC 60309-2 med jordkontakt i position kl. 12, der tillader tilslutning til en skilletransformer med en tilsvarende stikkontakt.
FLEX-skilletransformer TT 2602/TT 2000 opfylder nævnte forskrifter.
ADVARSEL!
Konturstikket på vådstenspoleremaskinen må kun udskiftes af kvalificeret fagpersonale eller kundeservice.
Tilslutning til strømforsyning – maskiner med PRCD-kontakt
ADVARSEL!
Den medleverede PRCD-afbryder skal altid benyttes under driften af denne maskine. PRCD-afbryderen skal altid kontrolleres hver gang inden brug.

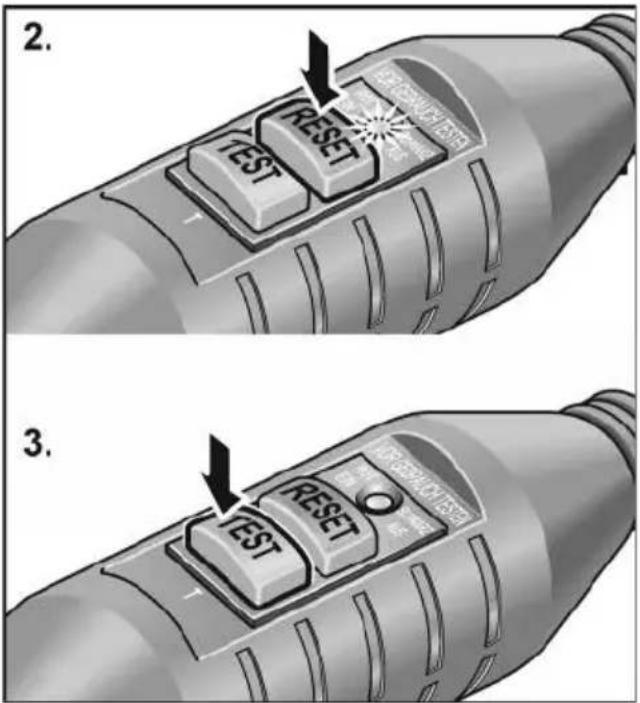

Kontrol inden brug:
- Sæt netstikket i stikkontakten.
- Tryk på „RESET“ knappen. Den røde kontrollampe skal lyse.
- Bekræft med „TEST“ knappen. PRCD-afbryderen skal slukke; kontrollampen slukkes.
ADVARSEL!
Hvis PRCD-afbryderen slukkes flere gange, när maskinen tændes, eller hvis PRCD-afbryderen ikke udløser, skal strømtilførslen til maskinen afbrydes omgående.
Maskinen må i dette tilfælde ikke benyttes. Lad kvalificerede faguddannede medarbejdere eller kundeservice udskifte PRCD-afbryderen.
Vandtilslutning
ADVARSEL!
Hold vand borte fra elværktøjet og fra personer i området, hvor der arbejdes. Maskinen må først ibrugtages, når den er sluttet korrekt til vandforsyningen. Kontrollér afspærringshanen og forbindelsesstykker med jævne mellemrum tætninger med hensyn til korrekt funktion.
BEMAERK
Hvis der ikke findes en tilslutning til vandforsyningsnettet, anbefales det at anvende den mobile vandtryksbeholder WD 10 (indhold 10 liter, 4 m-trykslange, vare-nr. 251.622).


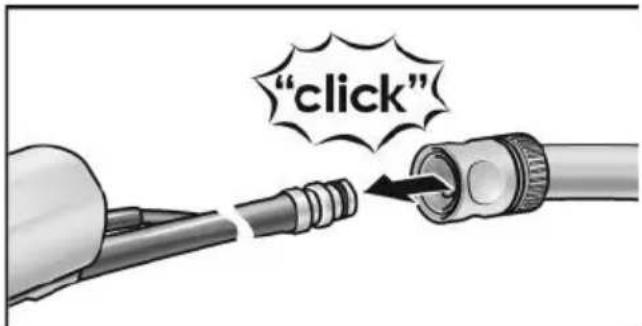

"click"■ Fastgør 1/2" vandslangen med en gængs selvlåsende lynkobling.
■ Afspærringshanen må først åbnes på stedet, hvor der arbejdes, när slibemidlet roterer.
■ Pas på at der ikke løber vand ind i maskinen, när slangen tages af.
Fastgøring eller udskiftning af slibeværktøj
ADVARSEL!
Træk stikket ud af stikkontakten, før der udføres arbejde på elværktøjet.
BEMAERK
M14-gevindet skal have en dybde på min. 20 mm.

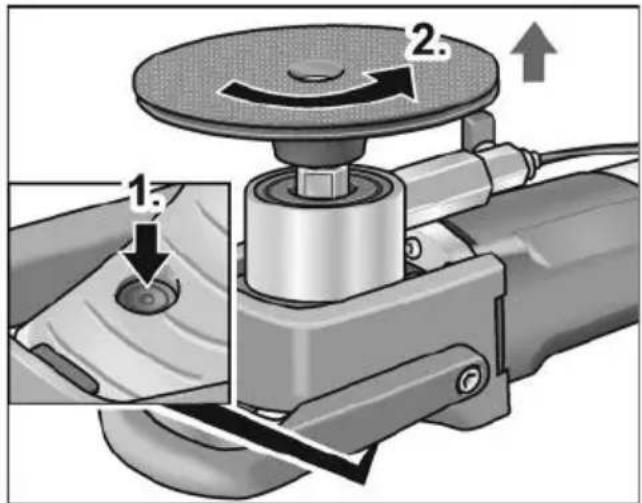

■ Tryk på spindellåsen (1.).
■ Skru værktøjsholderen af (2.).

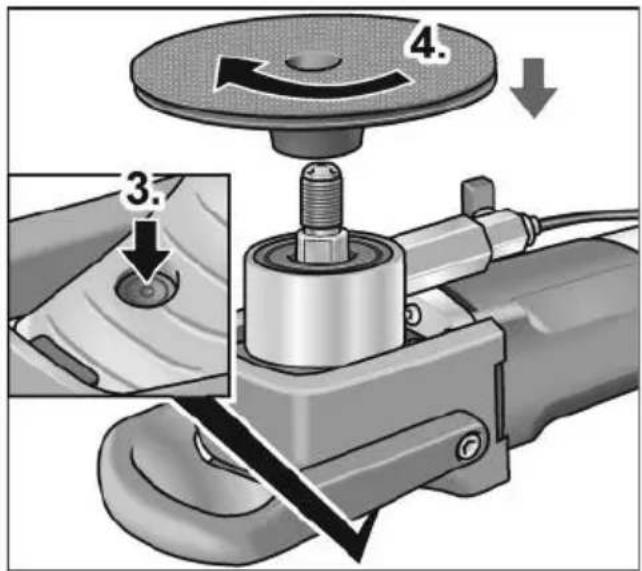

■ Tryk igen på spindellåsen (3.).
■ Skru en ny værktøjsholder på (4.).

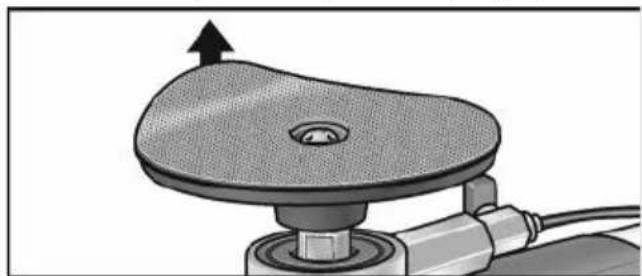

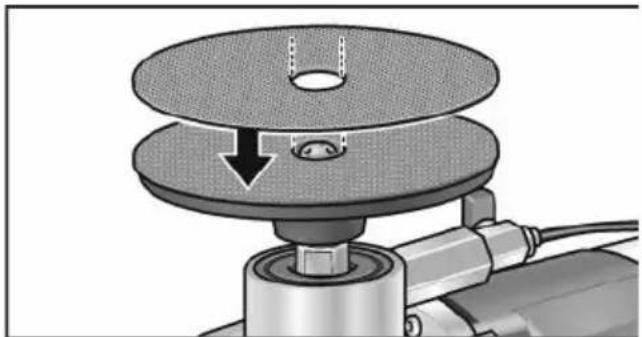

■ Fastgør det nye slibemiddel på værktøjsholderen.
■ Ved montering første gang skal der kun udføres trin 3. og 4..
Funktionstest:
■ Sæt netstikket i stikkontakten.
■ Tænd for poleremaskinen (uden indgreb), og lad poleremaskinen løbe i ca. 30 sekunder.
■ Sluk slibemaskinen.

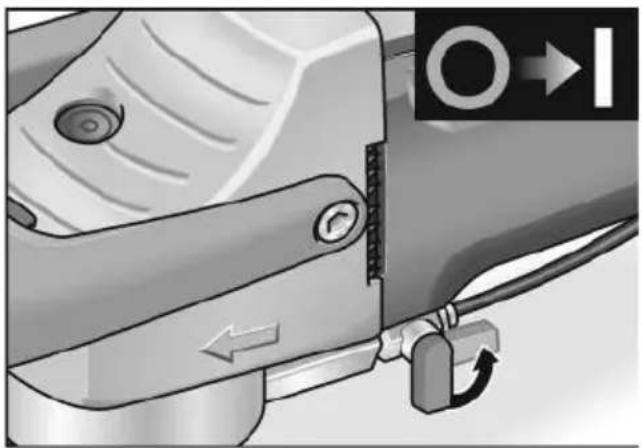

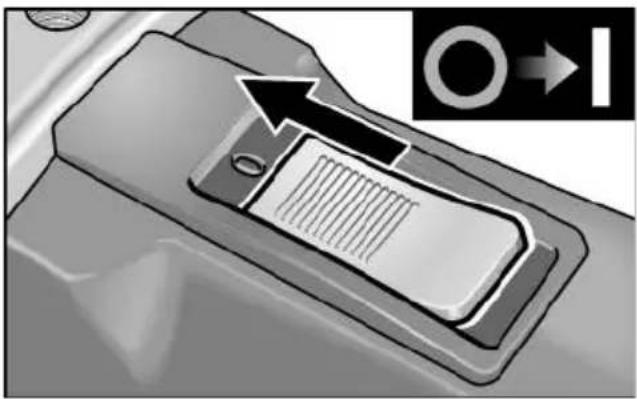

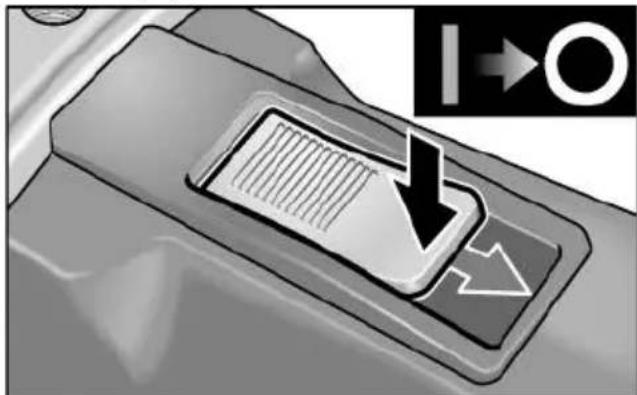

Tænd og sluk Kortvarig drift uden indgreb
Konstant drift med indgreb
FORSIGTIG!
Maskinen starter igen efter strømsvigt, hvis den er tændt.

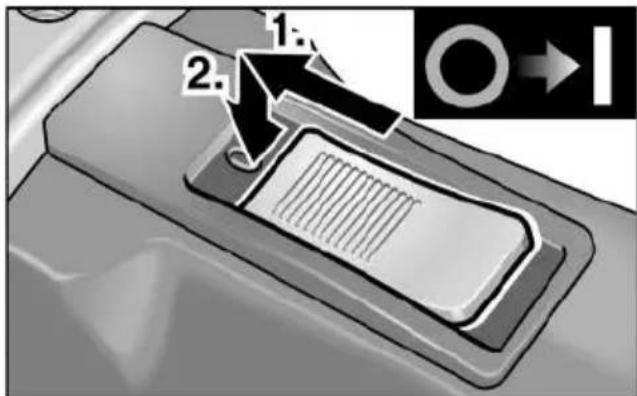

■ Skub vippekontakten fremad og lad (1.) den gå i indgreb ved at trykke på forreste ende (2.).

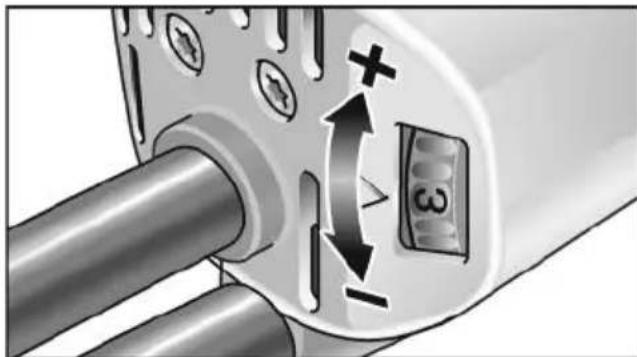

Stil indstillingshjulet på den ønskede værdi for indstilling af arbejdshastigheden.

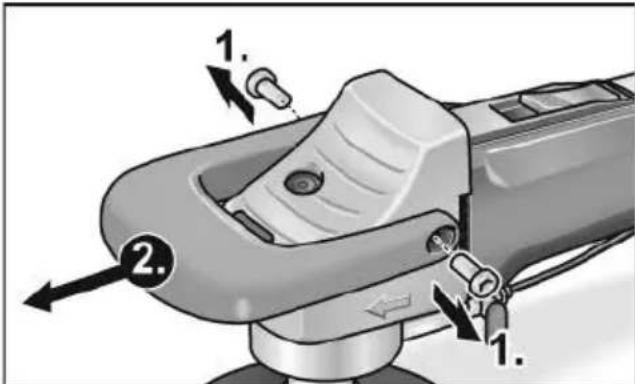

Afmontering af bøjlegreb
Afmontér bøjlegrebet, hvis det ønskes.
■ Fjern skruerne (1.) og tag bøjlegrebet af (2.).

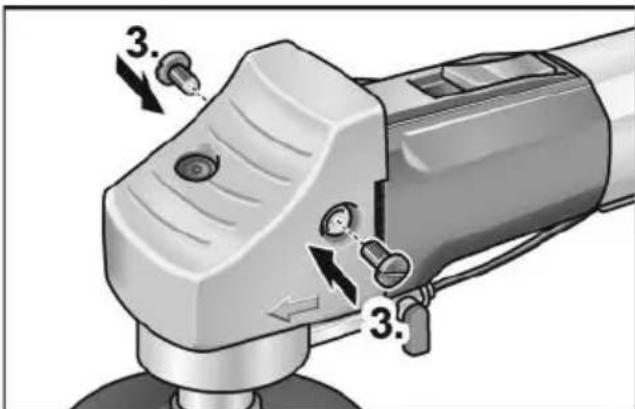

■ Fastgør grebshætten med kunststofskruerne (3.).
Maskinen kan nu anvendes uden bøjlegreb.

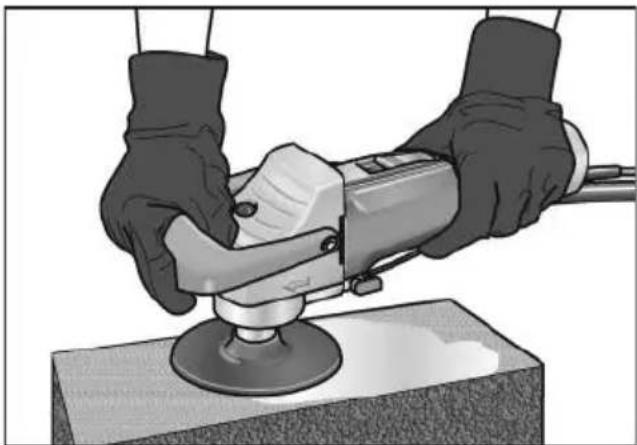

Arbejdsinstrukser
i BEMAERK
Efter slukningen har polereværktøjet et kort efterløb.
■ Benyt gummihandsker, när der arbejdes med maskinen.
■ Fastgør slibeværktøjet.
■ Slut maskinen til strømforsyningen.
■ Opret vandtilslutning.
- Tilpas om nødvendigt hastigheden til opgaven (kun LE 12-3 100 WET).
■ Tænd maskinen.
■ Luk afspærringshanen på vandtilslutningen op.
■ Anbring slibeemnet på materialet, der skal bearbejdes, og tryk lidt på det. Trykkes der for kraftigt, øges slitagen af slibeemnet, og sliberesultatet bliver dårligere.
■ Poleremaskinen kan bruges til vandret og lodret arbejde.
- Hold maskinen således, at der ikke kan løbe vand ind i ventilationsåbningerne.
Vedligeholdelse og eftersyn
ADVARSEL!
Træk stikket ud af stikkontakten, før der udføres arbejde på elværktøjet.
Rengøring
■ Rengør maskinen og ventilationsåbningerne regelmæssigt. Intervallerne afhænger af materialet, der skal bearbejdes, og af brugsvarigheden.
■ Blæs husets indre med motor ud regelmæssigt med tør trykluft.
Kulbørster
Elværktøjet er udstyret med udkoblingskul. Når slidgrænsen er nået, slukkes elværktøjet automatisk.
i BEMAERK
Der må kun anvendes originale dele fra fabrikanten ved udskiftning. Fabrikantens garantiforpligtelser bortfalder ved benyttelse af fremmede fabrikater.
Gearkasse
BEMAERK
Skruerne på gearhovedet må ikke løsnes i garantiperioden. Ved tilsidesættelse af dette bortfalder producentens garantiforpligtelser.
Reparationer
Reparationer må kun udføres af et af producenten godkendt kundeserviceværksted.
Andet tilbehør, især slibeværktøjer, findes i katalogerne fra producenten. Eksplosionstegninger og reservedelslister findes på vores hjemmeside: www.flex-tools.com
Bortskaffelseshenvisninger
ADVARSEL!
Elektroværktøjer er ikke normalt husholdningsaffald.
I henhold til europæisk direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og omsætning til national ret skal udtjente elektriske værktøjer samles separat og afleveres på et opsamlingssted for material-egenvinding.
BEMAERK
Faghandlen giver oplysninger om bortskaffelsesmuligheder!
CE-Overensstemmelse
Vi erklærer under almindeligt ansvar, at produktet beskrevet under „Tekniske data“ er i overensstemmelse med følgende standarder eller normative dokumenter : EN 60745 ifølge bestemmelserne i direktiv 2014/30/EU, 2006/42/EF, 2011/65/EU.
Ansvarlig for det tekniske dossier: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Fabrikanten og hans repræsentant overtager ikke ansvaret for skader og fortjeneste som virksomheden evt. er gået glip af som følge af driftsafbrydelse i virksomheden, forårsaget af produktet eller fordi produktet ikke kunne benyttes. Fabrikanten og hans repræsentant overtager ikke ansvaret for skader, der skyldes usagkyndig brug, eller for skader, der er opstået i forbindelse med anvendelse af produkter fra andre fabrikanter.
