BRUKSANVISNING LE 12-3 100 WET Flex

Henvisninger om avskaffing av gammelt apparat (se side 101)!

Teckenförklaring 102

Tecken på maskinen 102

För din säkerhet 102

Buller och vibration 104

Tekniska data 105

Översikt 106

Bruksanvisning 107

Underhåll 110

Skrotning och avfallshantering ..... 111

(€-Försäkran om överensstämmelse . 111

Ansvar 111

Teckenförklaring

WARNING!

Varnar för en omedelbart hotande fara!

Risk för liv och lem om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation.

Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS

Hänvisar till tips och viktig information.

Tecken på maskinen

Läs noggrant igenom

bruksanvisningen för att minska risken för skador!

Använd skyddsglasögon!

Använd hörselskydd!

Avfallshantering (skrotning)

(se sida 111)!

För din säkerhet

WARNING!

Läs innan elvertyget tas i bruk noggrant igenom och följ

– den föreligganden bruksanvisningen,

- "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (nr. 315915),

– gällande arbetarskyddsbestämmelser.

Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem liksom för maskinen eller andra föremål uppstå. Elverktyget får endast användas

- för avsett ändamål,

- i tekniskt felfritt tillständ.

Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Våtpolermaskiner är avsedda

– för användning inom industri och hantverk,

– för ytbehandling av natursten med för ändamålet lämpliga verktyg (svamp-, gummi- och kardborrdiamantskivor, korundslipringar *),

– användning med verktyg och tillbehör som anges i denna anvisning eller rekommenderas av tillverkaren. Den tillåtna periferihastigheten och maxdiametern får ej överskridas.

Våtpolermaskinen får inte användas för kapning eller grovbearbetning.

Förbjudet är t.ex. kedjefrässkivor, sågblad och alla verktyg för vilka ett sprängskydd är nödvändigt.

* endast tillåtet tillsammans med gummikopplingen 240.338

Läs noggrant igenom alla säkerhetsanvisningarna. Ej beaktade säkerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

Gemensamma säkerhetsanvisningar för slipning, sandpappersslipning och polering

• Detta elverktyg är avsett för användning som slipmaskin, sandpappersslipmaskin och polerare. Beakta alla säkerhets-anvisningar, anvisningar, bilder och data som erhålls med maskinen.
  Om följande anvisningar ej beaktas kan elektriska stötar, brand och/eller svåra personskador uppstå.
• Detta elverktyg är ej lämpligt för arbete med trådborstar och kapskivor. Ej avsedd användning av elverktyget kan leda till skador.
  ■ Använd aldrig tillbehör som inte av tillverkaren rekommenderats för detta elverktyg. Bara för att ett tillbehör kan monteras på elverktyget garanteras ingen säker användning.
• Det använda tillbehörets tillåtna varvtal måste vara minst så högt som elmaskinens angivna max varvtal. Tillbehör som roterar snabbare än tillåtet, kan gå sönder och flyga omkring.
• Det använda verktygets ytterdiameter och tjocklek måste motsvara elverktygets angivna mått. Felaktigt uppmätta verktyg kan inte skärmas eller kontrolleras tillräckligt.
  ■ Slipskivor, flänsar, sliptallrikar eller annat tillbehör måste passa exakt på elverktygets slipspindel. Verktyg som inte passar exakt på elverktygets slipspindel roterar ojämnt, vibrerar starkt och kan leda till att kontrollen förloras.
  ■ Använd aldrig defekta verktyg. Kontrollera verktygen före varje användning rörande kanturslag och sprickor och sliptallrikarna rörande sprickor, slitage eller stark nötning, trådborstar rörande lösa eller brutna

trådar. Kontrollera att elverktyget eller verktyget ej tagit skada om det fallit ner eller använd ett oskadat verktyg. När verktyget kontrollerats och monterats, måste du hålla dig och andra personer utanför det roterande verktygets plan och låta maskinen gå en minut med högsta hastighet. Defekta verktyg bryts oftast redan under denna testtid.

■ Använd personlig skyddsutrustning. Använd beroende på tillämpning ansiktsskydd, ögonskydd eller skyddsglasögon. Använd vid behov dammskydd, hörselskydd, skyddshandskar eller specialförkläde som skyddar mot fina slip- och materialpartiklar. Ögonen måste skyddas mot kringflygande partiklar, som uppstår vid olika tillämpningar.
Vid användning måste damm- eller andningsskyddsmask filtrera uppstående damm. Om du utsätter dig länge för starkt buller, kan hörseln ta skada.

■ Se till att andra personer håller tillräckligt avständ till ditt arbetsområde. Alla som beträder arbetsområdet måste bära personlig skyddsutrustning. Delar av arbetsstycket eller avbrutna verktyg kan flyga omkring och förorsaka skador även utanför det direkta arbetsområdet.

- Håll maskinen under arbete endast i de isolerade handtagen om verktyget kan träffa dolda strömledningar eller den egna nätsladden. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.

- Håll alltid nätsladden på avständ från roterande verktyg. Om du tappar kontrollen över maskinen, kan nätsladden kapas eller gripas och din hand eller arm komma i kontakt med det roterande verktyget.

- Lägg aldrig ifrån dig maskinen förrän verktyget står helt stilla. Det roterande verktyget kan komma i kontakt med avläggningsytan, varigenom du kan tappa kontrollen över maskinen.

■ Låt aldrig maskin vara igång när den bärs. Din klädsel kan genom tillfällig kontakt gripas av det roterande verktyget och verktyget kan borra in sig i din kropp.
■ Rengör maskinens luftöppningar regelbundet. Motorfläkten suger in damm i huset och en större mängd metalldamm kan förorsaka elektriska faror.
■ Använd ej maskinen i närheten av brännbart material. Gnistor kan tända dessa material.

Backslag och motsvarande säkerhetsanvisningar

Backslag är den plötsliga reaktionen när ett roterande verktyg som slipskiva, sliptallrik eller trådborste hakar fast eller blockeras, vilket leder till att det roterande verktyget stoppas abrupt. Därigenom slungas ett okontrollerat elverktyg bort från det blockerande stället i motsatt riktning till verktygets rotationsriktning.

• Håll fast maskinen ordentligt och ställ dig så, att du kan fånga upp eventuella backslagskrafter. Använd om möjligt alltid stödhandtaget för att ha största möjliga kontroll vid eventuella backslag eller reaktioner vid uppstarten. Operatören kan genom lämpliga försiktighetsåtgärder behärska backslags- och reaktionskrafterna.
  ■ Håll alltid händerna på avständ från roterande verktyg. Verktyget kan vid vid backslag röra sig över handen.
  ■ Undvik att med kroppen komma in i det område som elverktyget rör sig i vid ett eventuellt backslag. Bakslaget trycker maskinen i motsatt riktning till slipskivans riktning vid det blockerande stället.
• Arbeta särskilt försiktigt i närheten av hörn och vassa kanter. Se till att verktyget ej hoppar tillbaka från arbetsstycket eller fastnar. Det roterande verktyget tenderar till att fastna vid hörn och vassa kanter eller om det studsar tillbaka. Detta förorsakar kontrollförlust eller backslag.
  ■ Använd inte en kedjesåg eller ett tandat sågblad. Sådana verktyg förorsakar ofta ett backslag eller att man förlorar kontrollen över maskinen.

Särskilda säkerhetsanvisningar för slipning

■ Använd uteslutande för elverktyget tillåtet tillbehör. Slipverktyg som inte är avsedda för denna maskin kan inte avskärmas tillräckligt och är osäkra.
- Slipverktygen får endast användas för därför rekommenderat ändamål. Till exempel: Slipa aldrig med en kapskivas sidyta. Kapskivor är avsedda för arbete med skivans kant. Kraftinverkan från sidan kan bryta dessa slipverktyg.
■ Använd alltid oskadade spännflänsar med rätt storlek och form för resp slipskiva. Lämpliga flänsar stöder verktygen och minskar därmed risken för slipskivsbrott. Flänsar för kapskivor kan vara olika än flänsar för andra slipskivor.
■ Använd ej nötta slipskivor från större maskiner. Slipskivor för större elektriska maskiner är inte konstruerade för mindre maskiners höga varvtal och kan brytas.

Särskilda säkerhetsanvisningar för sandpappersslipning

■ Använd ej överdimensionerade slipblad utan följ tillverkarens anvisningar rörande slipbladets storlek. Slipblad som sticker ut utanför sliptallriken kan förorsaka skador liksom blockering, sönderrivning av slipbladen eller backslag.

Särskilda säkerhetsanvisningar för polering

■ Se till att inga lösa delar, särskilt fästsnören, hänger utanför polerhättan. Tryck in eller korta fästsnörena. Lösa medroterande fästsnören kan gripa tag i fingrarna eller fastna i verktyget.

Buller och vibration

i OBS

Värden för A-uppmätt bullernivå liksom sammanlagda svängningsvärden framgår av tabellen "Tekniska data".

Buller- och svängningsvärdena har uppmätts enligt EN 60745.

VAR FÖRSIKTIG!

De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller och svängningsvärdena.

OBS

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen. Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning.

Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande skötsel, kan svängningsnivån avvika. Detta kan avsevärt höja svängningsbelastningen över hela livslängden. För en

exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar tas med i beräkningen.

Detta kan tydligt minska svängningsbelastningen över hela livslängden.

Bestäm extra säkerhetsåtgärder för användarens skydd mot svängningar som till exempel: Skötseln av elverktyg, att händerna hålls varma och organisering av arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycksnivån överskrider 85 dB(A).

Tekniska data

		LE 12-3 100 WET L 12	-3 100 WET
Typ Våtpolermaskin för sten
Max ∅ slipverktyg mm 115
Verktygshållare M14
Varvtal rpm 1200–3700 3700
Varvtalsreglering ja nej
Max periferihastighet m/s 21,1
Märkeffekt	W	1150
Avgiven effekt	W	650
Vattenanslutning		12 " (för självlåsande snabbkoppling), max. 6 bar
Vikt utan kabel	kg	2,4
Skyddsisolering– med konturkontakt– med PRCD		II/☐
A-uppmätt bullernivå enligt EN 60745 (se "Buller och vibration"):
Ljudtrycksnivå L_pA	dB(A)	87
Ljudeffektsnivå L_WA	dB(A)	98
Osäkerhet K	db	3
Sammanlagt svängningsvärde enligt EN 60745 (se "Buller och vibration"):
Sammanlagt svängningsvärde (3-axligt) vid slipning av natursten med diamantskivor
Emmisionsvärde a_h	m/s^2	3,4
Osäkerhet K	m/s^2	1,5

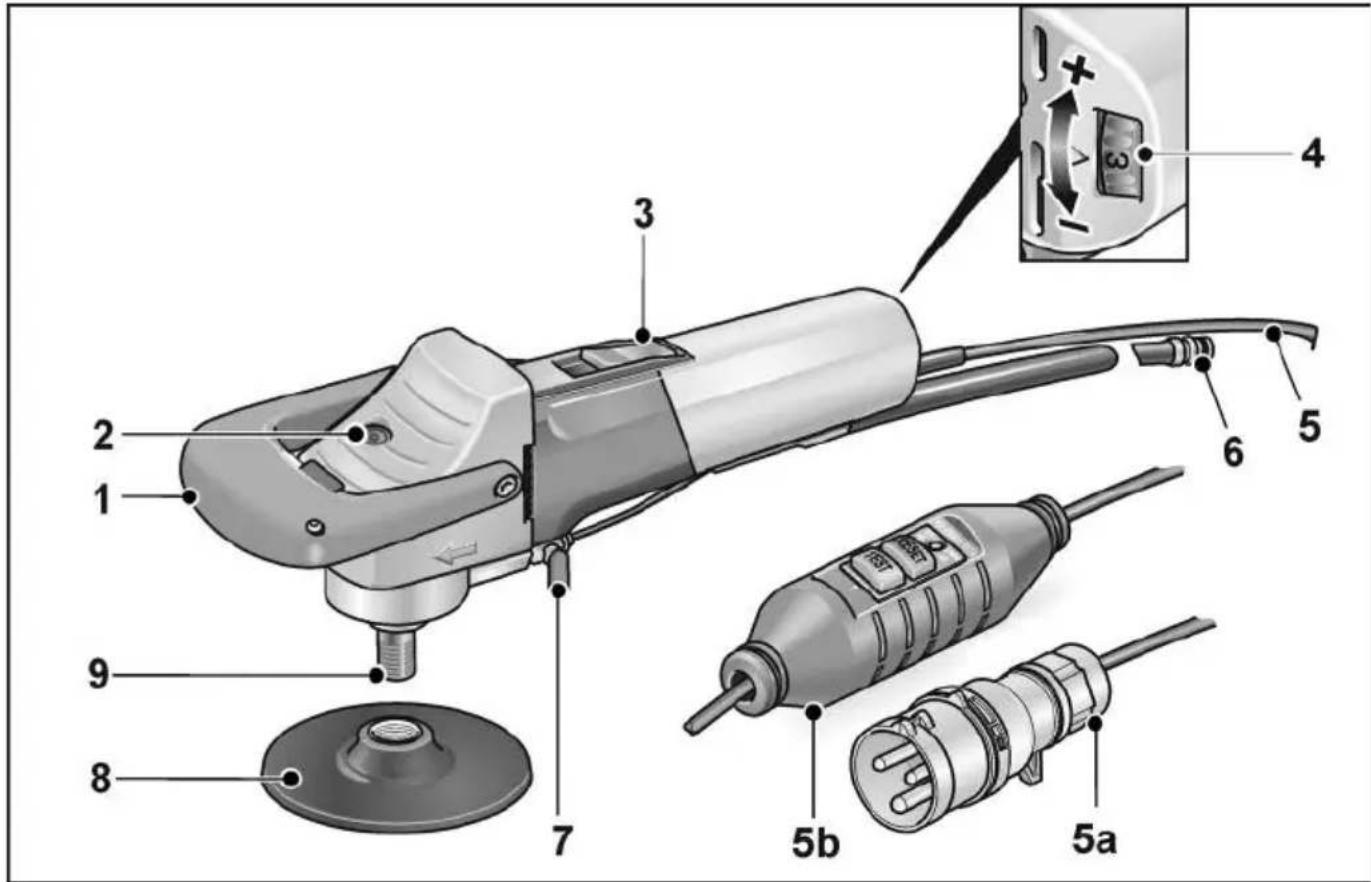

Översikt

För till- och frånslagning.

Med spärrläge för kontinuerlig drift.

4 Hastighetsinställning

(endast LE 12-3 100 WET)

5 Anslutningssladd 4,0 m med alternativt
5a Stickkontakt enligt IEC60309-2 för anslutning till skiljetransformator
5b PRCD-brytare

6 Snabbkoppling
7 Avstängningskran för vattentillförseln
8 Verktygshållare
9 Spindel

Bruksanvisning

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

Före start

Packa upp elverktyget och kontrollera att leveransen är fullständig och om transportskador uppstätt.

Anslutning till isolations- transformatorn – apparater med konturkontakt

WARNING!

Enligt VDE 0100 måste handstyrda maskiner för våtslipning drivas via en lämplig isolationstransformator enligt EN 61558.

VAR FÖRSIKTIG!

Den på elverktygets typskylt angivna spänningen måste överensstämma med isolationstransformators utgångsspänning.

Elverktyget är utrustat med en konturkontakt enligt IEC 60309-2 med jordkontakt i kl12-läge, vilken medger anslutning till en isolationstransformator med motsvarande uttag.

FLEX-isolationstransformatorn TT 2602/TT 2000 motsvarar ovannämnda föreskrifter.

WARNING!

Byte av konturkontakten på vätpolermaskinen får endast utföras av behörig yrkesperson eller av kundservice.

Anslutning till strömförsörjningen – apparater med PRCD-brytare

WARNING!

Maskinen får endast användas med den medlevererade PRCD-brytaren. PRCD-brytaren ska kontrolleras före varje användning.

Kontroll före varje användning: 1. Stick nätkontakten i uttaget.

2. 3.

1. Tryck på RESET-knappen. Den röda kontrollampan måste lysa.

2. Tryck på TEST-knappen. PRCD-brytaren måste slå från och kontrollampan slockna.

3. Efter ny tryckning på RESET-knappen måste maskinen kunna kopplas till.

WARNING!

Dra genast ut nätkontakten om PRCD-brytaren slår från upprepade gånger när maskinen kopplas till eller om PRCD-brytaren inte reagerar. Fortsatt drift är ej tillåtet. PRCD-brytaren får endast bytas ut av särskilt utbildad personal eller av kundtjänsten.

Vattenanslutning

WARNING!

Håll vatten på avständ från elverktyg och personer i arbetsområdet. Använd endast apparater som är anslutna till vattenför-sörjningen på föreskrivet sätt. Kontrollera tätningarnas, avstängningskranens och anslutningsstyckenas funktion regelbundet.

OBS

Om ingen anslutning till vattennätet finns, rekommenderas användning av den mobila vattentryckbehållaren WD 10 (volym 10 l, 4 m tryckslang, Best. nr 251.622).

"click"

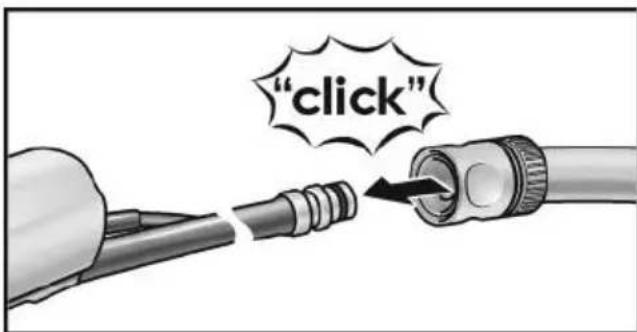

■ Koppla vattenslangen ½" med vanlig självlåsande snabbkoppling.

• Öppna avstängningskranen först på plats och med roterande slipverktyg.
  ■ Se till att inget vatten kommer in i maskinen när slangen tas av.

Montera eller byta tillbehör

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

OBS

M14-gängan måste ha ett djup på minst 20 mm.

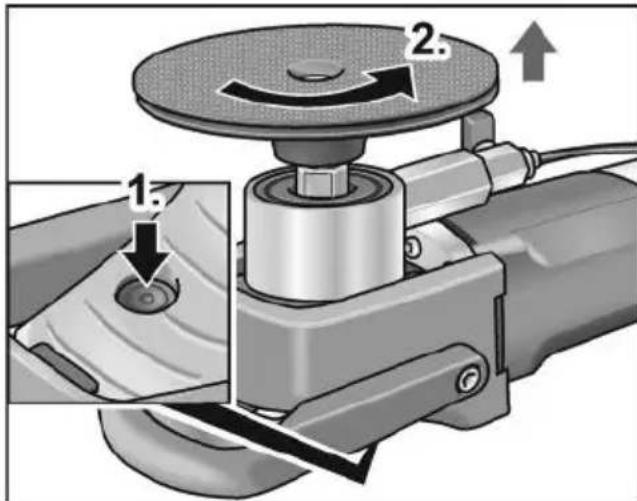

■ Tryck på spindelspärren (1.).
■ Skruva av verktygshållaren (2.).

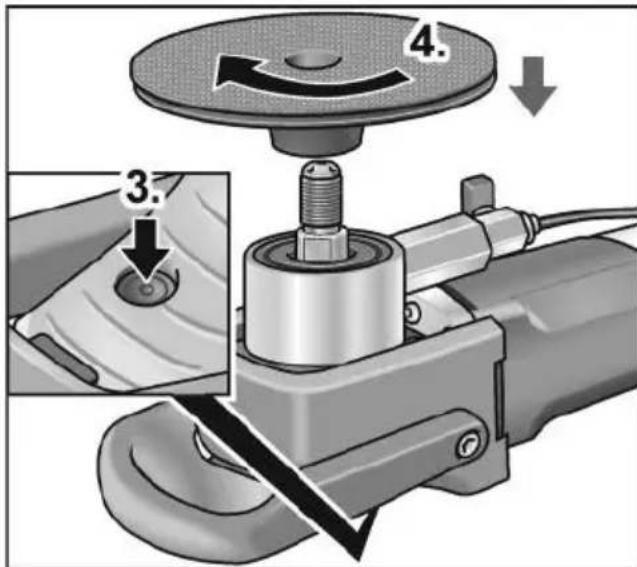

■ Tryck igen på spindelspärren (3.).
■ Skruva på ny verktygshållare (4.).

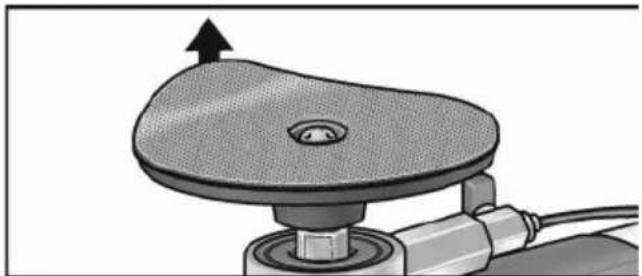

■ Avlägsna gammal slipskiva vid behov.

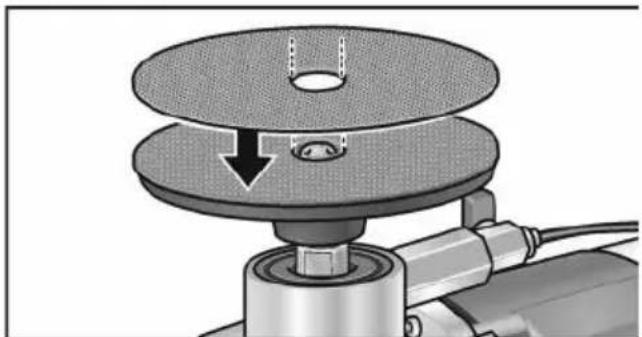

■ Montera ny slipskiva på verktygshållaren.
- Vid första montering är endast steg 3. och 4. nödvändiga.

Funktionstest:

■ Stick nätkontakten i uttaget.
- Koppla till polermaskinen (utan spärr) och låt polermaskinen gå ca 30 sekunder. Beakta eventuell obalans och vibration.
■ Koppla från slipmaskinen.

Till- och frånkoppling

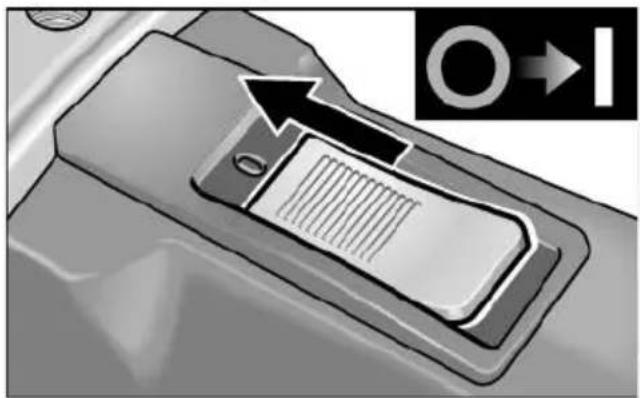

Kort drift utan spärr

• Tillkoppling: För vippkontakten framåt och håll fast den där.

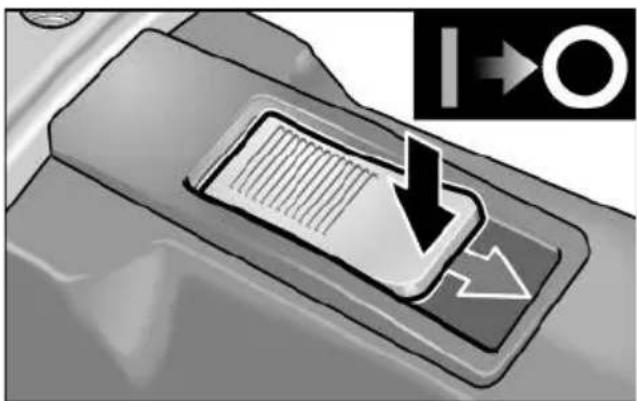

  ■ Fränkoppling: Släpp vippkontakten.

Efter strömavbrott startar den tillkopplade maskinen igen.

1. 2.

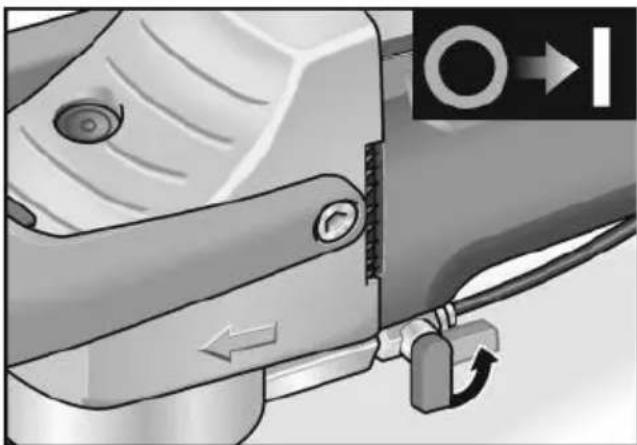

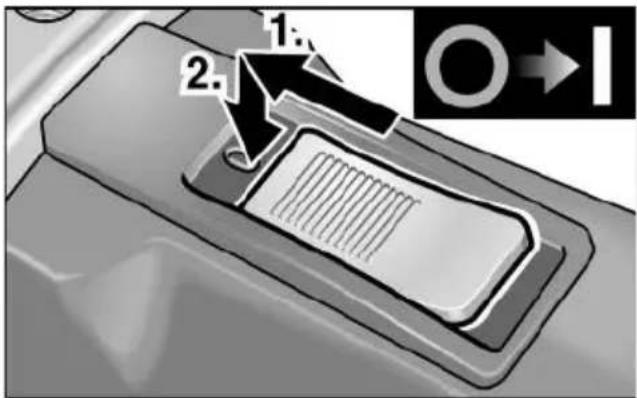

- Tillkoppling: För vippkontakten (1.) framåt och tryck på främre ändan tills den snäpper fast (2.).

■ Fränkoppling: Tryck på vippkontaktens bakre ända.

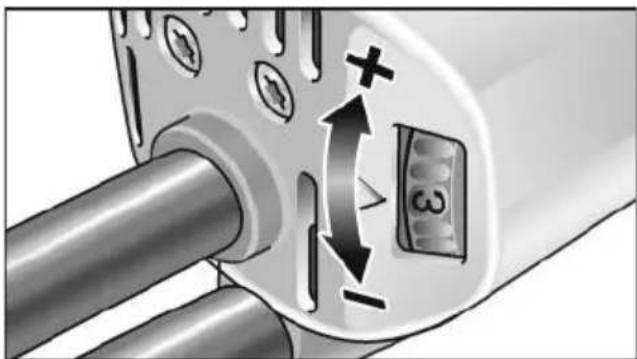

Hastighetsinställning (endast LE 12-3 100 WET)

Ställ ratten på önskat arbetsvarvtal.

Inställning Varvtal (rpm 1)

1 1200

2 1 7
3 2 2
4 2 7
5 3 2
6 3 7

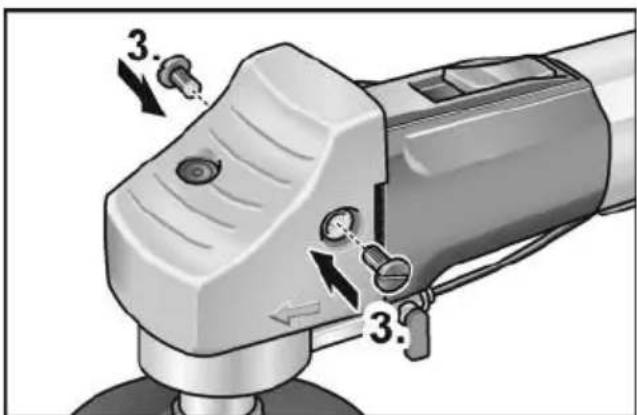

Demontering av stödhandtag

Stödhandtaget kan demonteras.

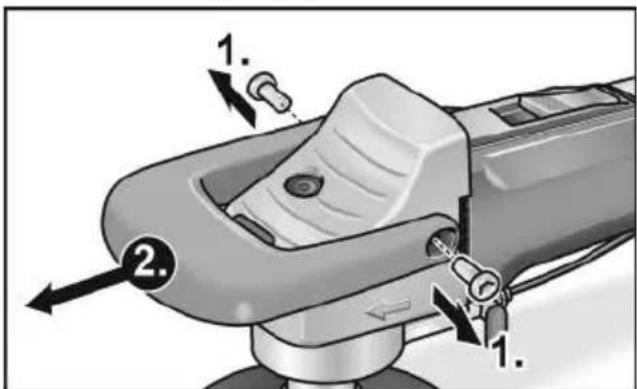

■ Skruva ut skruvarna (1.) och ta av stödhandtaget (2.).

■ Fäst grepphuven med plastskruvarna (3.).

Nu kan maskinen användas utan stödhandtag.

Arbetsanvisningar

i OBS

Polerverktyget fortsätter att rotera en kort stund efter avstängning.

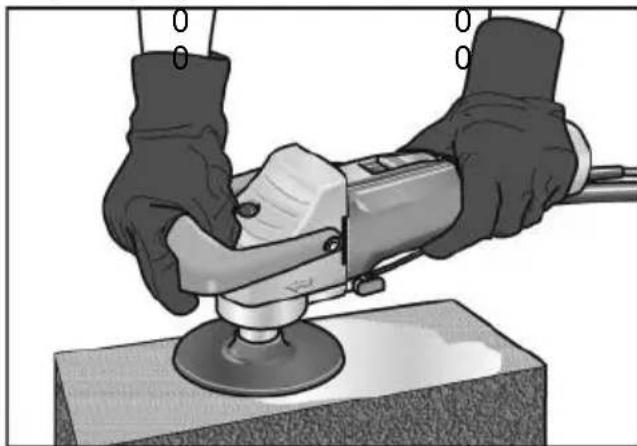

■ Använd gummihandskar vid arbete med maskinen.
■ Montera slipskiva.
■ Anslut maskinen till strömförsörjningen.
■ Anslut vattnet.
■ Anpassa hastigheten till arbetsuppgiften (endast LE 12-3 100 WET).
■ Starta maskinen.

■ Öppna vattenanslutningens avstängningskran.
- Tryck slipskivan lätt mot ytan som ska bearbetas. För starkt tryck ökar slitaget på slipskivan och försämran resultatet.

■ Polermaskinen kan användas för horisontella och vertikala arbeten.
■ Håll maskinen så, att vatten inte kan komma in i luftöppningarna.

Underhåll

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

Rengöring

■ Rengör maskin och luftöppningar regelbundet. Intervallen är beroende av det bearbetade materialet och arbetstiden.
■ Blås igenom motorrummet och kåpans insida med torr tryckluft regelbundet.

Kolborstar

Elverktyget är utrustat med frånkopplingskol. När frånkopplingskolborstarna nätt slitgränsen kopplas elverktyget automatiskt från.

i OBS

Använd vid byte alltid tillverkarens originaldelar. Vid användning av andra delar upphör tillverkarens garanti att gälla.

Drev

OBS

Lossa aldrig skruvarna på drevtoppen under garantitiden. I annat fall upphör tillverkarens garanti att gälla.

Reparation

Reparation får endast utföras av auktoriserad verkstad.

Reservdelar och tillbehör

För vidare tillbehör, se tillverkarens kataloger. Explosionsritningar och reservdelslistor återfinns på vår hemsida: www.flex-tools.com

Skrotning och avfallshantering

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätsladden.

Endast för EU-stater

Kasta ej elverktyg i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EU ska förbrukade elverktyg samlas separat och hanteras enligt gällande avfallsbestämmelser.

OBS

Fråga fackhandlaren rörande avfallsbestämmelser!

CE-Försäkran om överens- stämmelse

Härmed förklarar vi att den under "Tekniska data" beskrivna produkten uppfyller kraven i följande standarder eller regelgivande dokument:

EN 60745 enligt kraven i direktiven

2014/30/EU, 2006/42/EG, 2011/65/EU.

Ansvarig för tekniska underlag:

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.
