KASUTUSJUHEND LE 12-3 100 WET Flex

Melu ja tärinä .... 115

Tekniset tiedot 116

Kuva koneesta 117

Käyttöohjeet 118

Huolto ja hoito 121

Kasutatud sümbolid ..... 178

Sümbolid seadmel 178

Teie ohutuse heaks ..... 178

Müra- ja vibratsioon ..... 181

Tehnilised andmed 182

Ülevaade 183

Kasutusjuhend....184

Hooldus ja korrashoid ..... 187

Jäätmekäitlus 188

(€-Vastavus 188

Vastutuse välistamine 188

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ähvardavat ohtu.

Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi.

ETTEVAATUST!

Tähistab ohtlikku olukorda. Juhise eiramine vöib pöhjustada vigastusi vöi tekitada materiaalset kahju.

MÄRKUS

Tähistab olulist informatsiooni või nõuannet kasutajale.

Sümbolid seadmel

Vigastusohu vähendamiseks lugege kasutusjuhend läbi!

Kanda silmakaitset!

Kanda kuulmiskaitset!

Vana seadme jäätmekäitlus (vaata lehekülge 188)!

Teie ohutuse heaks

HOIATUS!

Enne elektritööriista kasutamist lugeda läbi järgmised juhendid ja pidada neist kinni:

• käesolev kasutusjuhend,
• lisatud broðüür "Üldised ohutusjuhised" elektritööriistadega käsitsemisel (vihikud-nr.: 315915),
• töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi.

Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Kasutada elektritööriista ainult

- selleks ette nähtud otstarbel,

– tehniliselt korras seisundis.

Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.

Otstarbekohane kasutamine

Märg-kivipoleerimismasinad on ette nähtud

– professionaalseks kasutamiseks tööstuses ja käsitöönduses,

– Ioodusliku kivi pealispinna töötlemiseks sobivate tarvikutega (svammist, käsn-kummist ja takjakinnitusega teemant-kettad, korundist lihvkettad*),

- kasutamiseks koos varustuse ja tarvi- kutega, mis on käesolevas kasutus- juhendis ära nimetatud või mida soovitab tootja. Lubatud ringkiirust ja maksimaalset läbimõõtu ei tohi ületada.

Märg-kivipoleerimismasinat ei tohi kasutada lõikamiseks ega jämelihvimiseks.

Niisuguste tarvikute kasutamine, mis nõuavad kaitsekattega töötamist, nagu näiteks ketiga freesimiskettad, saelehed vms, ei ole lubatud.

Ohutusjuhised

HOIATUS!

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste mittetäitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused. Hoidke köik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda.

Lihvimise, liivapaberiga lihvimise ja poleerimise kohta kehtivad ohutusnõuded

■ Kõnesolevat elektritööriista saab kasutada lihvimiseks, liivapaberiga lihvimiseks ja poleerimiseks. Pidage kinni kõikidest seadmega kaasa antud ohutusnõuetest, juhistest, kirjeldustest ja andmetest. Kui te ei järgi nimetatud õpetusi, võib selle tagajärjel tekkida elektrilöök, puhkeda tulekahju ja/ või tekkida tõsised vigastused.
Käesolev elektritööriist ei sobi traatharjaga töötlemiseks ja lõike-töödeks. Kui elektriseadmega tehakse töid, mille jaoks see ei ole ette nähtud, võivad tekkida ohtlikud olukorrad või vigastused.
- Årge kasutage tarvikuid, mida tootja ei ole spetsiaalselt selle elektritööriistaga töötamiseks ette näinud või soovitanud. Ainuuksi see, kui te saate tarviku elektritööriista külge kinnitada, ei tähenda veel, et sellega saab ka ohutult töötada.
Tarviku lubatud pöörded peavad olema vähemalt nii suured, kui on elektritööriista maksimaalsed pöörded. Tarvik, mis pöörleb lubatust kiiremini, võib puruneda ning ei püsi korralikult paigal.
Tarviku välisläbimõõt ja paksus peavad vastama elektritööriista mõõtudele. Valede mõõtmetega tarvikud ei ole piisavalt kaitstud ning neid ei ole võimalik piisavalt kontrollida.
■ Lihvkettad, äärikud, lihvtallad või muud tarvikud peavad teie elektritööriista lihvispindliga täpselt sobima. Tarvikud, mis ei sobi täpselt teie elektritööriista lihvispindliga, ei pöörle ühtlaselt, vibreerivad väga tugevalt ja võivad põhjustada seadme üle kontrolli kaotamise.

• Ärge kasutage kahjustunud tarvi-kuid. Enne kasutamist kontrollige alati, kas tarvikul, näiteks lihvkettal, ei ole katkisi kohti ja pragusid, kas lihvtallal ei ole pragusid või kulumisjäligi ning see ei ole tugevalt kulunud, kas traatharjal ei ole lahtisi või murdnud traate. Kui elektritööriist või tarvik kukub maha, kontrollige üle, ega see ei ole viga saanud, või võtke kasutusele uus tarvik. Pärast tarviku ülekontrol-limist ja paigaldamist astuge ise, ja astugu ka kõik teised läheduses viibivad inimesed pöörleva tarviku juurest eemale ning laske seadmel maksimaalsete pööretega töötada minut aega. Kahjustunud tarvikud purunevad tavaliselt selle katseaja jooksul.
  Kandke isikukaitsevahendeid. Sõltuvalt töö iseloomust kandke kogu nägu katvat näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmumaski, kuulmiskaitset, kaitsekindaid või spetsiaalset põlle, mis kaitseb teid väikeste lihvimis- ja materjaliosakeste eest. Silmi tuleks erinevate tööde puhul kaitsta öhku paiskuvate osakeste eest. Tolmu- ja hingamismask peavad kaitsema töötamisel tekkiva tolmu eest. Pikemat aega müra käes töötamise tagajärjel võib tekkida kuulmiskadu.
  ■ Hoolitsege selle eest, et teised inimesed jääksid teie tööpiirkonnast ohutusse kaugusesse. Igaüks, kes siseneb tööpiirkonda, peab kandma isikukaitsevahendeid. Töödeldava materjali või purunenud tarviku küljest võib üles lennata tükikesi, mis võivad põhjustada vigastusi ka otsesest tööpiirkonnast kaugemal.
• Tööde teostamisel, kus seade võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda võrgukaablit, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmetega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi.

■ Hoidke võrgukaabel pöörlevatest tarvikutest eemal. Seadme üle kontrolli kaotamisel võib seade võrgukaabli läbi lõigata või minna vastu võrgukaablit ning tõmmata teie käe või käsivarre vastu pöörlevat tarvikut.
- Ärge pange elektritööriista kunagi enne käest ära, kui tarvik on täielikult seisma jäänud. Pöörlev tarvik võib minna vastu pinda, millele te soovite seda asetada, ning te võite kaotada kontrolli elektritööriista üle.
- Ärge jätke elektritööriista ühest kohast teise viimise ajaks käima. Teie rõivad võivad kogemata puutuda vastu põörlevat tarvikut ning tarvik võib teid vigastada.
■ Puhastage regulaarselt oma elektritööriista ventilatsiooniavasid. Mootori jahutusventilaator tömbab korpusesse tolmu ning suur kogus metallitolmu võib põhjustada elektrilisi ohtusid.
- Ärge kasutage elektritööriista süttivate materjalide lähedal. Sädemed võivad need materjalid põlema süüdata.

Tagasilöök ja vastavad ohutusjuhised Pöörleva tarviku (lihvketta, lihvtalla, traatharja vms) kinnijäämise või kiilumise tagajärjel tekib äkilise reaktsioonina tagasilöök. Blokeerumisel seiskub pöörlev tarvik järsult. Kontrollimatult töötava elektriseadme tarvik hakkab kohas, kus see blokeerus, kiiresti pöörlema tarviku pöörlemissuunale vastupidises suunas.

■ Hoidke elektritööriistast korralikult kinni ning valige kehale ja kätele niisugune tööasend, mis võimaldab tagasilöögi tekkimisel optimaalselt reageerida. Kasutage alati lisakäepidet (kui see on olemas), et käivitumisel oleks kontroll tagasilöögijõudude või reaktsioonimomentide üle võimalikult suur. Sobivate ettevaatusabinõude rakendamisega saavad seadme kasutajad hoida tagasilöögijõudusid ja reaktsioonimomente kontrolli all.

• Ärge kunagi pange kätt pöörleva tarviku lähedale. Tagasilöögi tekkimisel vöib tarvik joosta üle teie käe.
  ■ Vältige oma kehaga seda piirkonda, kuhu elektritööriist tagasilöögi tekkimisel liigub. Tagasilöögijõu mõjul hakkab elektritööriist blokeerunud kohas liikuma lihvketta pöörlemisele vastupidises suunas.
  ■ Eriti ettevaatlik olge nurkade, teravate servade vms piirkonnas. Vältige tarvikute töödeldavalt detaililt eemalehüppamist ja kinnikiilumist. Pöörlev tarvik kiilub nurkades, teravatel servadel ja põrkumisel kergesti kinni. Tagajärjeks on kontrolli kaotamine või tagasilöögi teke.
• Ärge kasutage ketiga või hammastega saelehte. Nende tarvikute kasutamisel tekib sagedamini tagasilöök või kontrolli kaotamine seadme üle.

Eriohutusnõuded lihvimiseks

■ Kasutage ainult teie elektritööriista jaoks ette nähtud lihvimisvahendeid. Lihvimisvahendid, mis ei ole elektritööriistaga töötamise jaoks ette nähtud, ei ole piisavalt kaitstud ja on ohtlikud.
■ Lihvimisvahendeid tohib kasutada ainult sel otstarbel, milleks need on ette nähtud. Näiteks: ärge kunagi lihvige lõikeketta servaga. Lõikeketaste puhul kasutada materjali eemaldamiseks ketta serva. Surve avaldamine küljele võib lihvimisvahendi ära lõhkuda.
■ Kasutage teie poolt valitud lihvketta jaoks alati öige suuruse ja kujuga tervet kinnitusäärikut. Sobivad äärikud toestavad lõikeketast ja vähendavad lõikeketta purunemise ohtu. Lõikeketta äärikud võivad erineda muude lihvketaste äärikutest.
- Ärge kasutage suuremate elektritööriistade ärakulunud lõikekettaid. Suuremate elektritööriis-tade lõikekettad ei ole ette nähtud väiksemate elektritööriistadega suurematel pääretel töötamiseks ja võivad puruneda.

Eriohutusnõuded liivapaberiga lihvimiseks

- Ärge kasutage liiga suuri lihvkettaid, vaid pidage kinni tootja poolt lihvketaste suuruse kohta antud juhistest. Lihvkettad, mis ulatuvad üle lihvtalla serva, võivad põhjustada vigastusi, need võivad kinni kiiluda, puruneda või põhjustada tagasilöögi teket.

Eriohutusnõuded poleerimiseks

■ Poleerimiskatte sidumisnöörid peavad olema kinni ja poleerimis-katte küljes ei tohi olla lahtisi osakesi. Peitke sidumisnöörid ära või lõigake need lühemaks. Lahtised, kaasa pöörlevad sidumisnöörid võivad keerduda ümber teie sõrme või need võivad töödeldavasse detaili kinni jääda.

Müra- ja vibratsioon

i MÄRKUS

A-sageduskorrektsooniga mürataseme väärtused ja vibratsiooni koguväärtused on antud tabelis „Tehnilised andmed“. Müra- ja vibratsiooni näitajad on saadud EN 60745 kohaselt.

ETTEVAATUST!

Antud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad.

i MÄRKUS

Käesolevas öpetuses antud vibratsiooni tase on mõõdetud juhendi EN 60745 standarditud mõõtmismeetodi järgi ning seda võib kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Sobib ka vibratsiooni koormuse esialgseks hindamiseks. Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta.

Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsiooni tasemest. Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda. Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on

välja lülitatud või küll käib, ent sellega ei töötata.

See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada. Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni mõju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.

Tehnilised andmed

		LE 12-3 100 WET L 12-3 100 WET
Seadmetüüp Märg-kivipole	erimismasin
Max lihvketta ∅	mm 115
Tööriista kinnitus M14
Pöörded p/min 1200–3700	3700
Pöörete reguleerimine jah ei
Max ringkiirus m/s 21,1
Võimsustarve W 1150
Väljundvõimsus W 650
Veeühendus		12 " isesulguva kiirühendusega), max 6 bari
Kaal (ilma toitejuhtmeta)	kg	2,4
Kaitseklass– kontuurpistikuga– PRCD-ga		II/☐
A-sageduskorrektsooniga müratase vastab EN 60745 nõuetele (vt „Müra- ja vibratsioon”):
Helirõhu tase L_pA	dB(A)	87
Helivõimsus L_WA	dB(A)	98
Määramatus K	db	3
Vibratsiooni koguväärtus vastab EN 60745 nõuetele (vt „Müra- ja vibratsioon”):
Vibratsiooni koguväärtus (3 telge) loodusliku kivi lihvimisel takjakinnitusega teemantlihvke tastega
Emissiooniväärtus a_h	m/s2	3,4
Määramatus K	m/s2	1,5

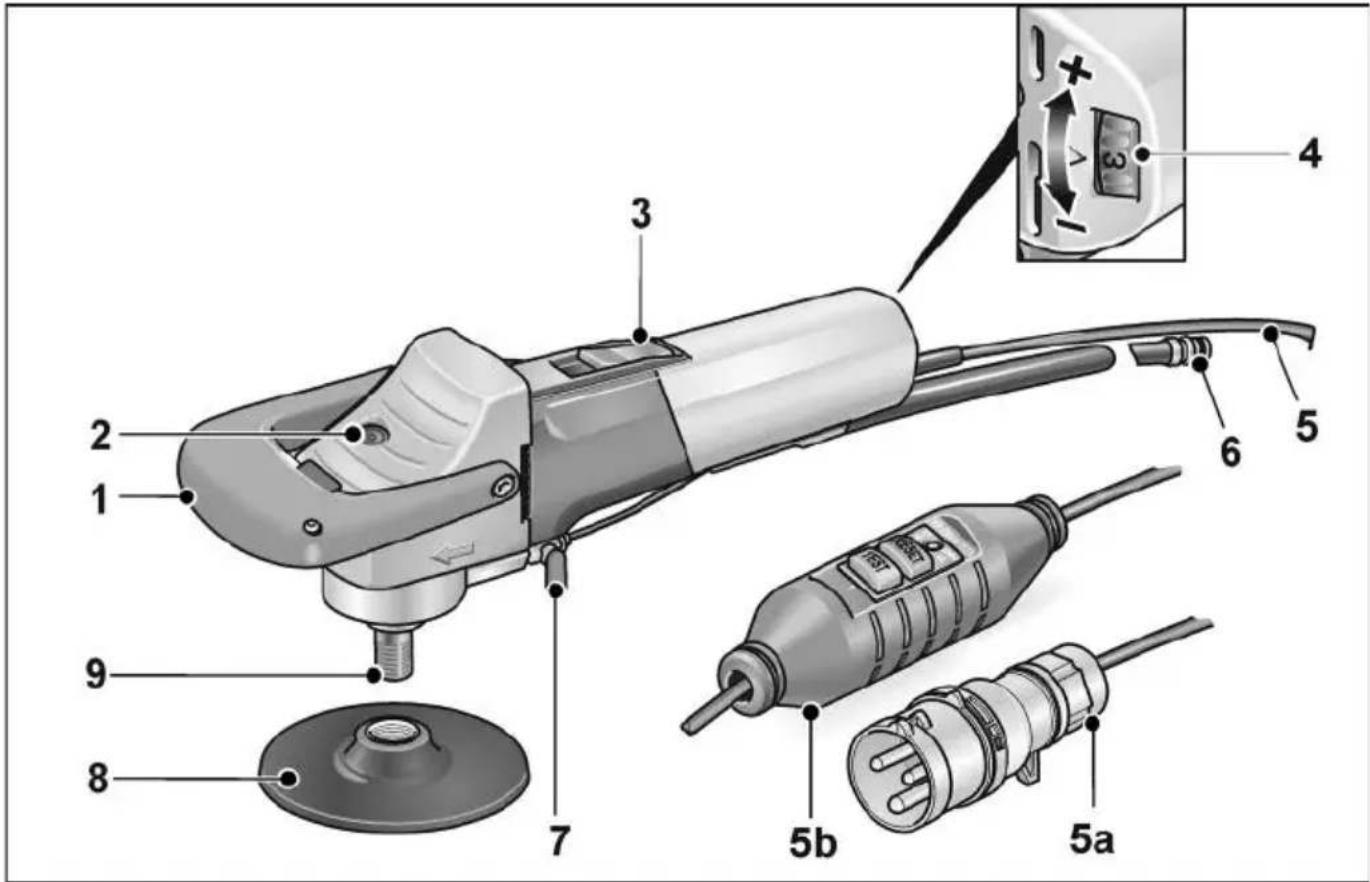

Ülevaade

Sisse- ja väljalülitamiseks.

Piirasendiga püsirepiimi jaoks.

4 Pöörete eelvalik

(ainult LE 12-3 100 WET)

5 4,0 m toitejuhe, või

5a pistik IEC60309-2 järgi eraldustrafoga ühendamiseks 5b PRCD-lüliti

6 Kiirliitmik

7 Vee sulgemiskraan

8 Kinnitusalus

9 Spindli

Kasutusjuhend

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.

Enne kasutuselevõttu

Võtta elektritööriist pakendist välja ja kontrollida, kas see on täielik ja ilma transpordikahjustuseta.

Ühendamine eraldustransformaatoriga – kontuurpistikuga seadmed

HOIATUS!

VDE 0100 kohaselt tuleb käega juhitavad masinad märjalt töötamisel ühendada EN 61558 järgi sobiva eraldustransformaatoriga.

ETTEVAATUST!

Pinge näitaja elektritööriista andmeplaadil peab olema samasugune nagu kasutatava eraldustransformaatori väljundpinge.

Elektritööriist on varustatud kontuurpistikuga IEC 60309-2, millel on kaitsekontakt kella 12 h asendis, võimaldades transformaatori ühendamist vastavasse pisitkupessa.

FLEX eraldustransformaator TT 2602/TT 2000 vastab nimetatud eeskirjadele.

HOIATUS!

Laske märg-kivipoleerimismasina kontuurpistikut vahetada ainult vastava kvalifikatsiooniga spetsialistil või klienditeenindusel.

Ühendamine elektritoitega – PRCD-lülitiga seadmed

HOIATUS!

Neid masinaid tohib kasutada ainult koos kaasapandud PRCD-lülitiga. Enne kasutamist tuleb PRCD-lüliti alati üle kontrollida.

Kontrollimine enne tööd:

1. Vajutada klahvi "RESET". Punane märgulamp peab süttima.

2. Vajutada "TEST" nuppu. PRCD-lüliti peab välja lülituma, märgulamp kustub.

3. Uuesti klahvile "RESET" vajutamisel peab masin laskma end sisse lülitada.

HOIATUS!

Kui PRCD-lüliti lülitab masina sisselülitamisel korduvalt välja või PRCD-lüliti ei lülitu välja, tuleb masin kohe vooluvõrgust lahti ühendada. Masinaga edasi töötamine on keelatud. PRCD-lüliti lasta välja vahetada ainult kvalifitseeritud spetsialistil või klienditeeninduses.

Veeühenduse teostamine

HOIATUS!

Hoida vesi elektritööriistast ja tööpiirkonnas viibivatest inimestest eemal. Vötta käitusse ainult seadmed, mis on nõuetele vastavalt veetoitega ühendatud. Kontrollida regulaarselt tihendite, kraani ja liitmike töökorras olekut.

MÄRKUS

Kui puudub veevärgiga ühendamise võimalus, soovitame kasutada mobiilset veesurvemahutit WD 10 (maht 10 liitrit, 4 m- survevoolik, tellimuse nr 251.622).

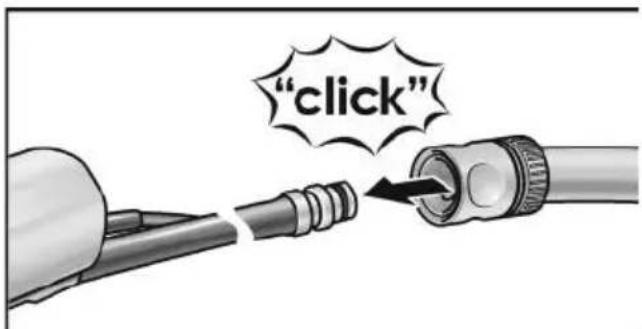

"click"

■ Veevoolik kinnitada tavalise 12 " isesulguva kiirühendusega.

■ Kraan avada alles töökohal, kui lihvimisvahend pöörleb.
■ Vooliku eemaldamisel jälgida, et vett ei voolaks seadmesse.

Lihvketta kinnitamine või vahetamine

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.

MÄRKUS

M14 keerme sügavus peab olema vähemalt 20 mm.

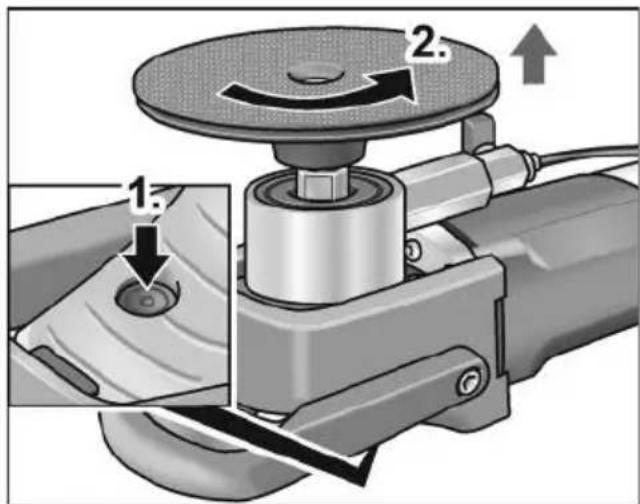

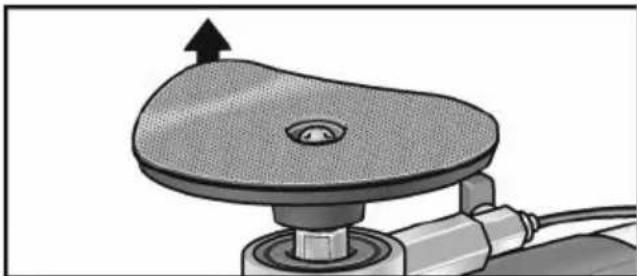

■ Vajutada uuesti spindli lukustusele (3.).

■ Keerata uus tarviku alus külge (4.).

■ Või võtta vana lihvimistarvik maha.

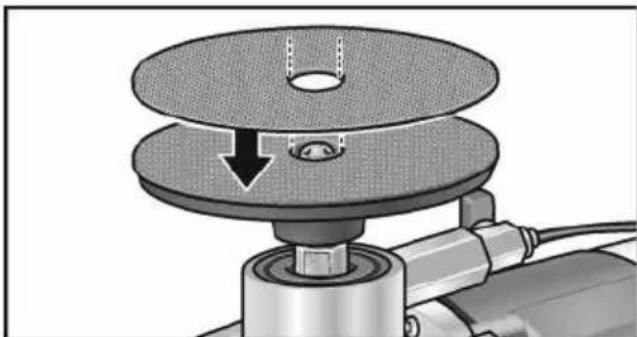

■ Kinnitada uus lihvimistarvik tarviku aluse külge.
■ Esimest korda paigaldamisel teha läbi ainult sammud 3. ja 4..

Funktsioonikatsetus:

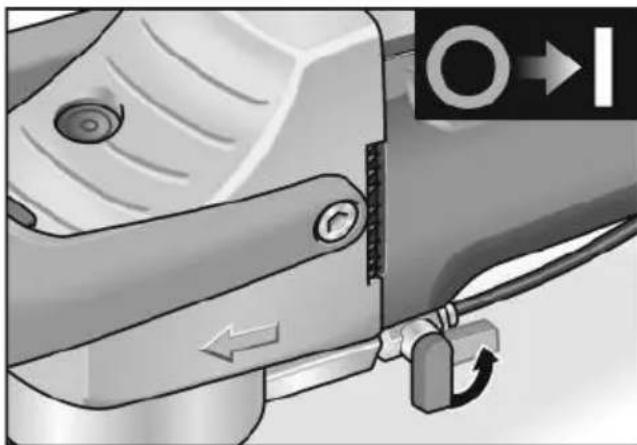

■ Panna pistik pistikupessa.
■ Lülitage poleerimismasin sisse (ilma fikseerimiseta) ja laske sellel u 30 sekundit töötada. Kontrollida disbalansi ja vibratsioonide suhtes.
■ Lülitada lihvija välja.

Sisse- ja väljalülitamine

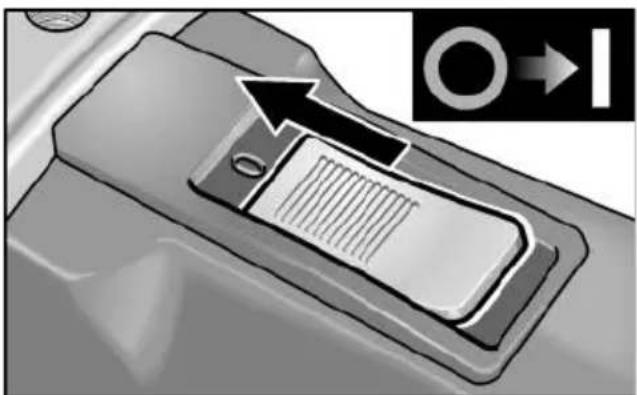

Lukustuseta lühirepiim

■ Lükata lüliti ette ja hoida kinni.
■ Väljalülitamiseks lasta lüliti lahti.

Lukustusega püsirepiim

ETTEVAATUST!

Pärast voolukatkestust käivitub sisselülitatud seade.

1: 2:

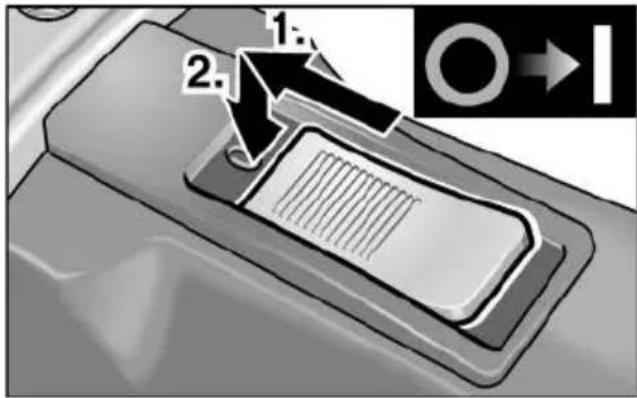

■ Lükata lüliti ette (1.) ning lukustada vajutusega esiotsale (2.).

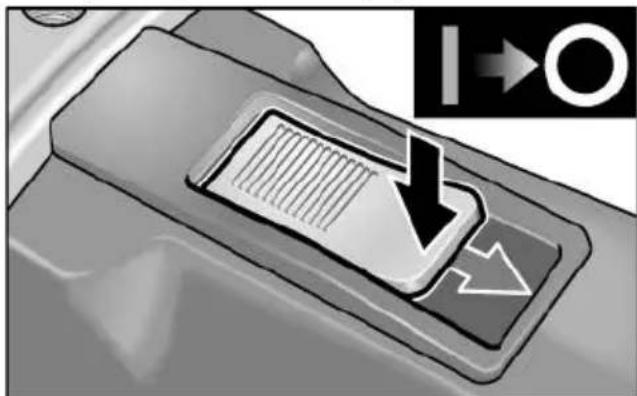

■ Väljalülitamiseks vajutada lüliti tagaotsale.

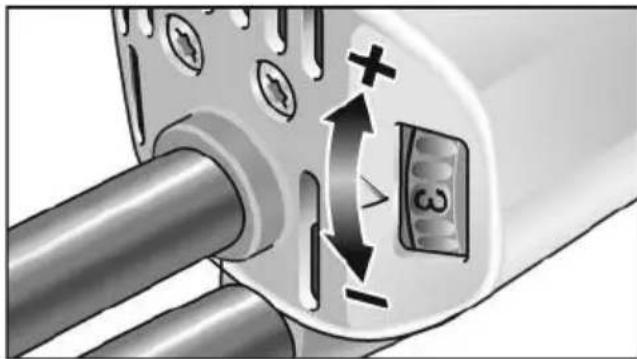

Pöörete eelvalik (ainult LE 12-3 100 WET)

Pöörete seadmiseks valida reguleerimisrattaga soovitud arvväärtus.

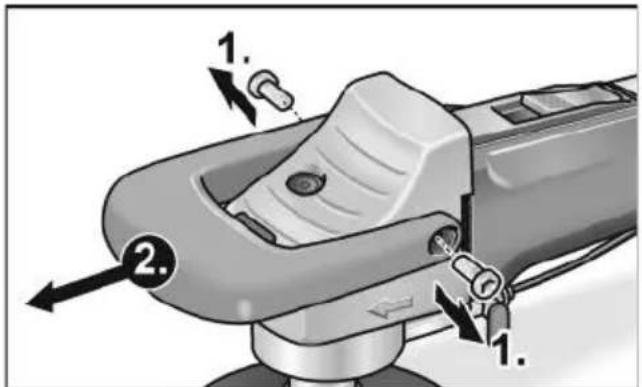

Vajaduse korral võib käepideme maha monteerida.

■ Keerata kruvid välja (1.) ja võtta käepide küljest ära (2.).

Nüüd saab seadet kasutada ilma käepidemeta.

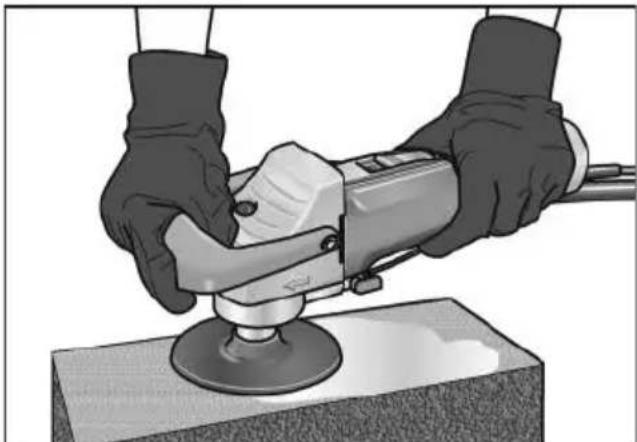

Käitus

i MÄRKUS

Pärast väljalülitamist liigub poleerimistööriist veel mõnda aega.

■ Seadme kasutamisel kanda kummikindaid.
■ Kinnitada lihvimistarvik.
■ Ühendada seade toiteallikaga.
■ Teostada veeühendus.
■ Vajaduse korral kohandada pöörete arv töö iseloomule (ainult LE 12-3 100 WET).
■ Lülitada seade sisse.
■ Avada veeühenduse juures veekraan.
■ Asetada lihvimisvahend kerge survega töödeldavale materjalile. Liiga tugev surve kiirendab lihvimisvahendi kulumist ning ei anna kvaliteetset lihvimistulemust.

■ Poleerimismasinat saab kasutada nii horisontaalseteks kui vertikaalseteks töödeks.
■ Seadet tuleb hoida nii, et ventilatsiooniavadesse ei satuks vett.

Hooldus ja korrashoid

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.

Puhastamine

■ Seadet ja ventilatsioonipilusid puhastada regulaarselt. Sagedus söltub töödeldavast materjalist ja kasutuse kestusest.
■ Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruõhuga.

Süsiharjad

Elektritööriist on välja lülitamiseks varustatud süsiharjadega. Kui süsiharjad saavutavad oma kulumispiiri, lülitatakse elektritööriist automaatselt välja.

i MÄRKUS

Kasutada ainult originaalvaruosasid. Võõrfirmade varuosade kasutamisel kaotab tootja garantii oma kehtivuse.

Reduktor

i MÄRKUS

Ajamimehhanismi pea juures olevaid kruvisid ei tohi garantiiaja jooksul lahti teha. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse.

Remonttööd

Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.

Varuosad ja tarvikud

Muud lisatarvikud, eriti aga lihvkettad, on tootja kataloogides.

Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks.

Ainult EL riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele.

MÄRKUS

Teavet jäätmekäitluse võimaluste kohta saate müüja käest!

-Vastavus

Kinnitame ainuvastutajana, et "Tehnilised andmed" all kirjeldatud toode on kooskõlas järgmiste direktiivide või normatiivsete dokumentidega:

EN 60745 kooskõlas direktiivide 2014/30/EL, 2006/42/EG, 2011/65/EL nõuetega.

Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

i.v. P.Gaudi B.S.A.D.

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mille põhjustab toote asjakohatu kasutamine või toote kasutamine koos teiste tootjate toodetega.
