NÁVOD NA OBSLUHU LE 12-3 100 WET Flex
Vylúčenie zodpovednosti ..... 177
Použité symboly
VAROVANIE!
Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.
POZOR!
Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.
UPOZORNENIE
Označuje aplikačné tipy a dôležité informácie.
Symboly na náradí
Pokyn pre likvidáciu použitého spotrebiča (pozri strana 177)!
– predložený návod na obsluhu,
- "Všeobecné bezpečnostné pokyny" na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315915),
- pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podl’a nich.
Toto elektrické náradie je konštruované podl'a súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel. Pri používaní môže napriek tomu dôjst' k ohrozeniu života používatel'a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt.
Používajte elektrické náradie len
– pre stanovené použitie,
- v bezchybnom bezpečnostne-technickom stave.
Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnost'.
Stanovené použitie
Určené použitie leštičiek kameňov za mokra
– na živnostenské nasadenie v priemysle a remeslníctve,
– na povrchové opracovanie prírodných kameňov s nástrojmi, ktoré sú vhodné pre tento účel (hubovité brúsne kotúče, brúsne kotúče z machovitej gumy a diamantové kotúče uchytené suchým zipsom, korundové prstencové brúsne kotúče * ),
– na nasadenie s nástrojom a príslušenstvom, ktoré sú v tomto návode uvedené alebo sú odporúčané výrobcom. Nesmie sa prekročit' prípustná obvodová rýchlost' a maximálny priemer.
Leštička kameňov za mokra sa nesmie používať na rezanie alebo hrubovanie.
Neprípustné sú napr. ret'azové frézovacie kotúče, pilové listy a všetky nástroje, pre ktoré je potrebný ochranný kryt.
Bezpečnostné upozornenia
VAROVANIE!
Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo t’ažké poranenia Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.
Všeobecné bezpečnostné upozor- nenia pre brúšenie, brúšenie s brús- nym papierom a leštenie
■ Používajte toto elektrické náradie ako brúsku, brúsku na brúsenie s brúsnym papierom a leštičku.
Dodržiavajte všetky bezpečnostné upozornenia, pokyny, zobrazenia a údaje, ktoré ste obdržali spolu s náradím.
Nedodržanie nasledujúcich pokynov môže viest' k úrazu elektrickým prúdom, požiaru a/lebo vážnym poraneniam.
■ Toto elektrické náradie nie je vhodné pre prácu s drôtenými kefami a rozbrusovanie. Použitia, pre ktoré nie je elektrické náradíe predpokladané, môžu spôsobit' ohrozenia a poranenia.
■ Nepoužívajte žiadne príslušenstvo, ktoré nebolo výrobcom predpokladané a odporúčané špeciálne pre toto elektrické náradie. Len to, že príslušenstvo môžete na Vašom elektrickom náradí upevnit', nie je zárukou žiadneho bezpečného použitia.
- Prípustné otáčky vloženého nástroja musia byt' najmenej tak vysoké, ako najvyššie otáčky uvedené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie ako je prípustné, sa môže rozlomit' a lietat'.
■ Vonkajší priemer a hrúbka vloženého nástroja musia zodpovedat' rozmerovým údajom elektrického náradia.
Nesprávne dimenzované pracovné nástroje nie je možné dostatočne zakryt' alebo kontrolovat'.
■ Brúsne kotúče, príruby, brúsne taniere alebo iné príslušenstvo sa musia presne hodit' na brúsne vreteno Vášho elektrického náradia. Pracovné nástroje, ktoré sa presne nehodia na brúsne vreteno elektrického náradia, sa otáčajú nerovnomerne, silne vibrujú a môžu viest' k strate kontroly.
Nepoužívajte žiadne poškodené pracovné nástroje. Pred každým použitím skontrolujte pracovné nástroje, ako napr. brúsne kotúče, z hl'adiska odlupovania a trhlín, brúsne taniere z hl'adiska trhlín, obrúsenia alebo silného opotrebenia, drôtené kefy z hl'adiska uvol'nených alebo zlomených drôtov. Ked' elektrické náradie alebo pracovný nástroj spadne, skontrolujte ich z hl'adiska poškodenia alebo použite nepoškodený pracovný nástroj. Ak ste pracovný nástroj skontrolovali a vložili, udržiavajte seba a osoby, ktoré sa nachádzajú v blízkosti, mimo rovinu rotujúceho pracovného nástroja a nechajte náradie jednu minútu bežat' s najvyššími otáčkami. Poškodené pracovné nástroje väčšinou v tejto testovacej dobe puknú.
■ Noste osobné ochranné pomôcky. Používajte podl’a spôsobu použitia celotvárovú ochranu, ochranu očí alebo ochranné okuliare. Ak je to adekvátne, noste protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktorá Vás chráni pred malými brúsnymi čiastočkami a čiastočkami materiálu. Oči sa majú chránit’ pred odlietavajúcimi cudzími telesami, ktoré vznikajú pri rôznych aplikáciách. Protiprachová maska alebo ochranná dýchacia maska musia filtrovať prach vznikajúci pri použití. Ked’ ste dlhšiu dobu vystavení hlasitému hluku, môžete utrpiet’ stratu sluchu.
■ Dbajte u ostatných osôb na bezpečnú vzdialenost' k Vašej pracovnej oblasti. Každá osoba, ktorá vstúpi do pracovnej oblasti, musí nosit' osobné ochranné pomôcky. Úlomky obrobku alebo zlomené pracovné nástroje môžu odletiet' a spôsobit' poranenie aj mimo priamu pracovnú oblast'.
- Držte náradie len za izolované plochy rukoväti, ak budete vykonávat' práce, pri ktorých môže pracovný nástroj zasiahnut' skryté elektrické vedenia alebo vlastný siet'ový kábel. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.
■ Ved'te siet'ový kábel v dostatočnej vzdialenosti od rotujúcich pracovných nástrojov. Ak stratíte kontrolu nad náradím, môže dojst' k pret'atiu alebo zachyteniu siet'ového kábla a Vaša ruka alebo paža sa môžu dostat' do otáčajúceho sa pracovného nástroja.
■ Neodkladajte nikdy elektrické náradie skôr, kým sa pracovný nástroj úplne nezastaví. Rotujúci pracovný nástroj sa môže dostať do kontaktu s odkládacou plochou, čím môžete stratit’ kontrolu nad elektrickým náradím.
■ Nenechajte nikdy elektrické náradie bežat' pri jeho nosení. Náhodným kontaktom s rotujúcim pracovným nástrojom sa môže zachytit' Váš odev a pracovný nástroj sa môže zavàtat' do Vášho tela.
■ Vetracie štrbiny Vášho elektrického náradia pravidelne čistite. Ventilátor motora vt'ahuje do telesa prach a silné nahromadenie kovového prachu môže spôsobit' elektrické nebezpečenstvo.
■ Nepoužívajte elektrické náradie v blízkosti horl'avých materiálov. Tieto materiály môžu iskry zapálit'.
Spätný ráz a príslušné bezpečnostné pokyny
Spätný ráz je nečakaná reakcia následkom zaseknutia alebo blokovania otáčajúceho sa pracovného nástroja, ako je brúsny kotúč, brúsny tanier, drôtená kefa atd'. Zaseknutie alebo blokovanie vedie k náhlemu zastaveniu rotujúceho pracovného nástroja. Tým sa nekontrolovatel'né elektrické náradie urýchli v mieste zablokovania proti smeru otáčania vloženého nástroja.
- Držte dobre elektrické náradie a zaujmite postoj Vášho tela a paží v polohe, v ktorej môžete sily spätného rázu zachytit'. Používajte vždy prídavnú rukovát', ak je k dispozícii, aby ste mali čo možná najväčšiu kontrolu síl spätného rázu alebo reakčných momentov pri rozbehu. Obsluhujúca osoba môže vhodnými preventivnymi opatreniami ovládat' sily spätného rázu a reakčné sily.
■ Nedávajte nikdy ruku do blízkosti otáčajúcich sa pracovných nástrojov. Pri spätnom ráze sa pracovný nástroj môže pohybovať nad Vašu ruku.
■ Vyhýbajte sa svojím telom oblasti, do ktorej sa bude elektrické náradie pri spätnom ráze pohybovat'. Spätný ráz pohybuje elektrickým náradím opačným smerom k pohybu brúsneho kotúča v mieste zablokovania.
■ Pracujte opatrne predovšetkým v oblasti rohov, ostrých hrán atd'. Zabráňte tomu, aby sa vložené nástroje od obrobku odrazili a zasekli. Rotujúci pracovný nástroj má v rohoch, na ostrých hranách alebo keď odskočí sklon k zaklineniu. To spôsobí stratu kontroly alebo spätný ráz.
■ Nepoužívajte žiadne ret'azové alebo ozubené pílové kotúče. Tieto pracovné nástroje spôsobujú často spätný ráz alebo stratu kontroly nad elektrickým náradím.
Zvláštne bezpečnostné upozornenia pre brúsenie
■ Používajte výhradne brúsne nástroje, ktoré sú schválené pre Vaše elektrické náradie. Brúsne nástroje, ktoré nie sú určené pre elektrické náradie, nie je možné dostatočne zakryt' a sú nebezpečné.
- Brúsne nástroje sa smú používať len pre odporúčané možnosti použitia.
Napríklad: Nikdy nebrúste bočnou plochou rozbrusovacieho kotúča.
Rozbrusovacie kotúče sú určené na úber materiálu hranou kotúča.
Bočné pôsobenie sily na tieto brúsne nástroje ich môže rozlomit'.
■ Používajte vždy nepoškodené upínacie príruby správnej vel'kosti a tvaru pre Vámi zvolený brúsny kotúč.
Vhodné príruby podopierajú brúsny kotúč a znižujú tým nebezpečenstvo jeho prasknutia. Príruby pre rozbrusovacie kotúče sa môžu líšit' od prírub pre iné brúsne kotúče.
■ Nepoužívajte žiadne opotrebené brúsne kotúče od väčších elektrických náradí. Brúsne kotúče pre väčšie elektrické náradia nie sú dimenzované pre vyššie otáčky menších elektrických náradí a môžu prasknút'.
Zvláštne bezpečnostné upozornenia pre brúsenie s brúsnym papierom
■ Nepoužívajte žiadne predimenzované brúsne kotúče, ale dodržiavajte údaje výrobcu k ich vel'kosti. Brúsne kotúče, ktoré presahujú brúsny tanier môžu spôsobit' poranenia, ako aj viest' k zablokovaniu, roztrhnutiu brúsneho kotúča alebo ku spätnému rázu.
Zvláštne bezpečnostné upozornenia pre leštenie
- Nepripustite žiadne vol'né diely leštiaceho návleku, najmä úväzu. Uviažte alebo skráťte úväzy. Vol'né, spolurotujúce úväzy môžu zachytit' Vaše prsty alebo sa zamotat' okolo obrobku.
Hlučnost' a vibrácia
i UPOZORNENIE
Hodnoty hladiny hluku ako aj celkové hodnoty vibrácií, vyhodnotené s filtrom A, si zistite v tabul'ke „Technické údaje”. Hodnoty hluku a vibrácií boli zistené podl'a EN 60745.
POZOR!
Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia.
i UPOZORNENIE
Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia.
Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit'Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adnit' doby, v których je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva.
Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovat'. Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.
POZOR!
Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.
Technické údaje
| LE 12-3 100 WET L | 12-3 100 WET | ||
| Typ náradia Leštička kameňov za mokra | |||
| Max. ∅ brúsneho nástroja mm 115 | |||
| Upnutie nástroja M14 | |||
| Otáčky ot./min 1200–3700 3700 | |||
| Regulácia otáčok áno nie | |||
| Max. obvodová rýchlost' m/s 21,1 | |||
| Príkon W 1150 | |||
| Výkon W | 650 | ||
| Vodná prípojka | 12 " (pre samouzatváraciu rýchlospojku), max. 6 bar | ||
| Hmotnosť (bez kábla) | kg | 2,4 | |
| Trieda ochrany– s konturovou zástrčkou– s ochranným spínačom PRCD | II/☐ | ||
| Hladina hluku vyhodnotená s filtrom A podl’a normy EN 60745 (pozri „Hlučnost’ a vibrácia”): | |||
| Hladina akustického tlaku L_pA | dB(A) | 87 | |
| Hladina akustického výkonu L_WA | dB(A) | 98 | |
| Neistota K | db | 3 | |
| Celková hodnota vibrácií podl’a normy EN 60745 (pozri „Hlučnost’ a vibrácia”): | |||
| Celková hodnota vibrácií (v troch osách) pri brúsení prírodného kameňa s diamantovými kotúčmi uchytenými suchým zipsom | |||
| Hodnota emisií a_h | m/s2 | 3,4 | |
| Neistota K | m/s2 | 1,5 | |

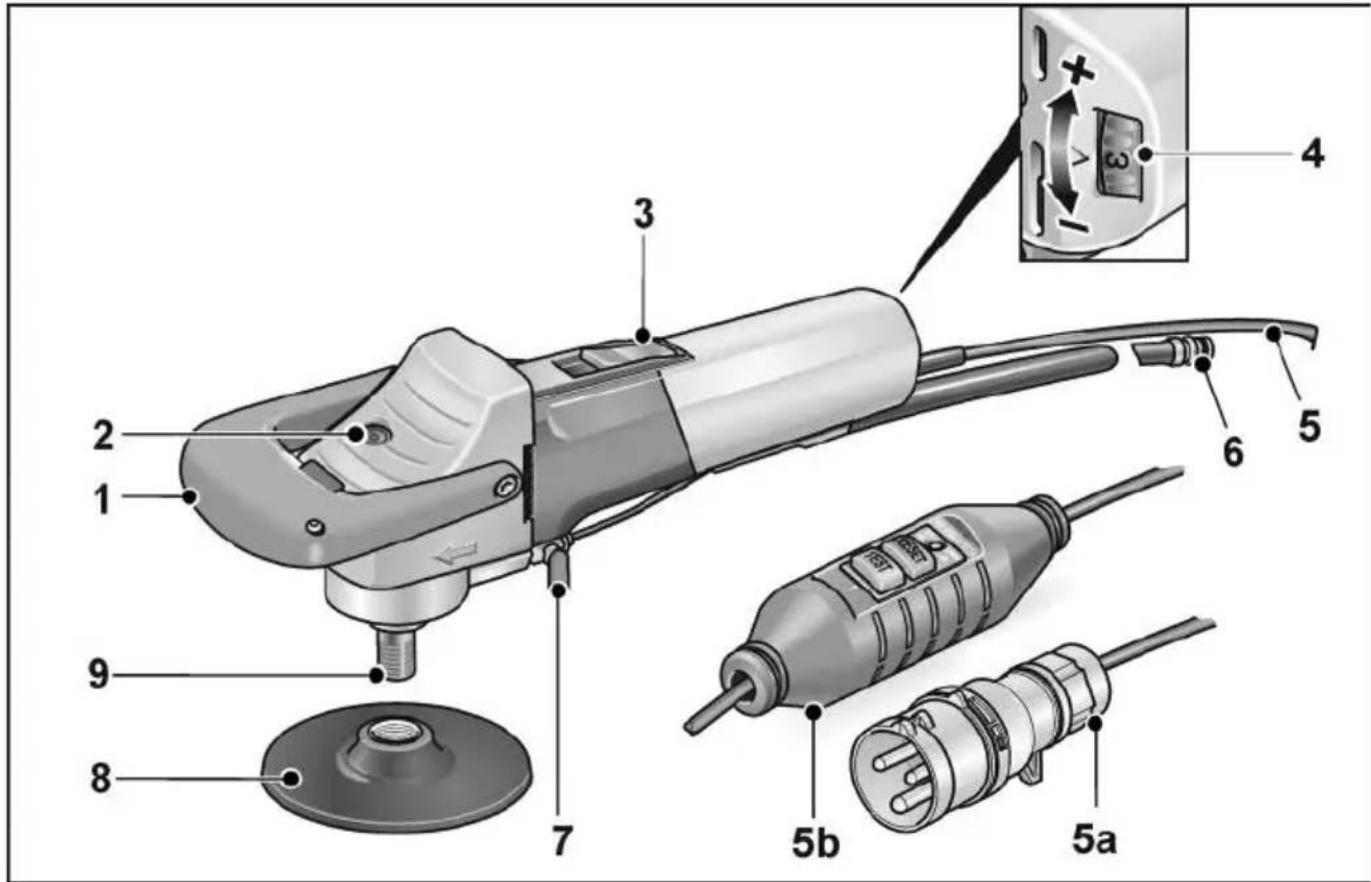

Na prvý pohl'ad
1 Strmeňová rukovät'
2 Aretácia vretena
3 Kolieskový vypínač
Na zapnutie a vypnutie.
So zaskakovacou polohou pre trvalú prevádzku.
4 Predvol'ba otáčok
(len LE 12-3 100 WET)
5 Pripojovací kábel 4,0 m alternatívne
5a so zástrčkou podl'a IEC60309-2 pre pripojenie na oddel'ovací transformátor
5b so spínačom pre ochranu osôb PRCD
6 Rýchlospojka
7 Uzatvárací kohút prívodu vody
8 Nosič nástroja
9 Vreteno
Návod na použitie
VAROVANIE!
Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.
Pred uvedením do prevádzky
Elektrické náradie je vybavené konturovou zástrčkou podl'a IEC 60309-2 s zemniacim kontaktom v polohe 12 h, umožňujúcim pripojenie na oddel'ovací transformátor so zodpovedajúcou zásuvkou.
Výmenu kontúrovej zástrčky na leštičke kameňov za mokra zverte len príslušne kvalifikovaným odborníkom alebo zákazníckemu servisu.
Pripojenie na napájanie elektrickým prúdom – náradie s ochranným spínačom PRCD
VAROVANIE!
Prevádzka tohto náradia je prípustná len s dodávaným spínačom PRCD.
- Zastrčte siet'ovú zástrčku do zásuvky.


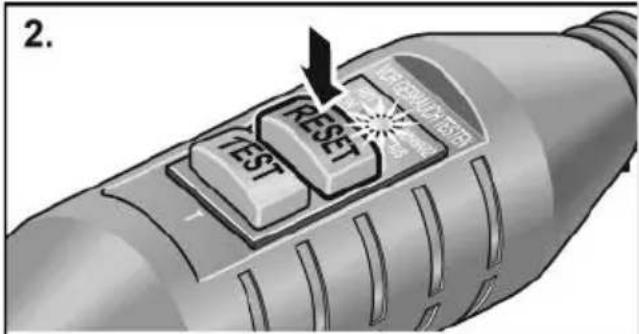

2. TEST RESET FEBRUARY TEST


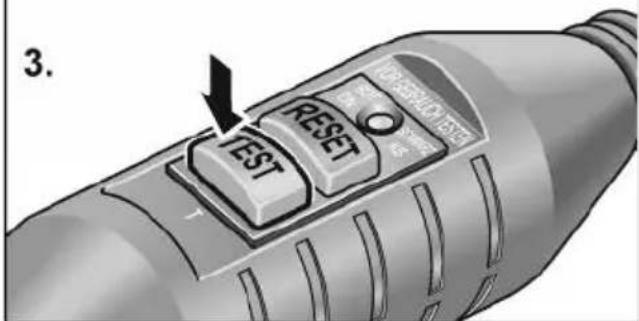

3. TEST RESET INSIGHT TEST- Stlačte tlačidlo „RESET”.
Musí sa rozsvietit' červená kontrolka.
- Stlačte tlačidlo „TEST”.
Spínač PRCD musí vypnút', kontrolka zhasne.
„RESET“ sa musí dat' náradie zapnút.
VAROVANIE!
Ak sa pri zapnutí náradí spínač PRCD opätovne vypne alebo spínač PRCD nezareaguje, odpojte náradie okamžite od elektrickej siete.
Đalšia prevádzka nie je prípustná.
Výmenu spínača PRCD nechajte vykonat' len príslušne kvalifikovaným odborným silám alebo v servise.
Zhotovenie vodnej prípojky
VAROVANIE!
Elektrické náradie a osoby v pracovnej oblasti sa musia nachádzat' v dostatočnej vzdialenosti od vody. Uvádzajte do prevádzky len náradie riadne pripojené na napájanie vodou. Pravidelne kontrolujte riadnu funkciu tesnení, uzatváracieho kohúta a prípojok.
UPOZORNENIE
Ak nie je k dispozícii žiadne pripojenie na rozvodnú vodovodnú siet, odporúča sa použitie mobilnej tlakovej nádoby na vodu WD 10 (objem nádoby 10 l, tlaková hadica 4 m, obj. číslo 251.622).


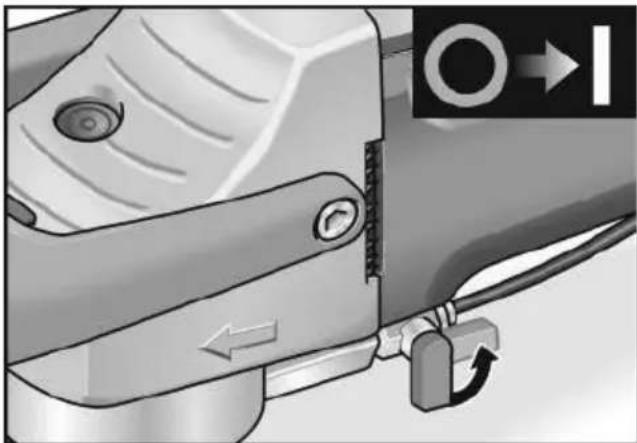

- Otvorte uzatvárací kohút až na mieste nasadenia a pri rotujúcom brúsnom prostriedku.
■ Pri odobratí hadice dbajte na to, aby do náradia nenatekla žiadna voda.
Upevnenie alebo výmena brúsneho nástroja
VAROVANIE!
Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.
UPOZORNENIE
■ Prípadne odstráňte starý brúsny prostriedok.

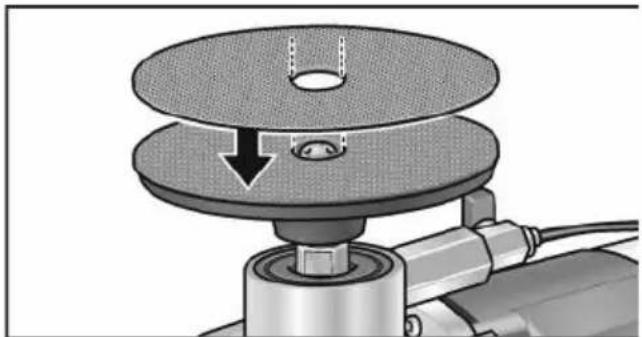

■ Upevnite nový brúsny prostriedok na nosič nástroja. ■ Pri prvej montáži vykonajte len kroky 3. a 4..
Funkčný test:
■ Zastrčte siet'ovú zástrčku do zásuvky.
■ Zapnite leštičku (bez zaaretovania) a nechajte ju bežat' asi 30 sekúnd. Skontrolujte nevyváženost' a vibrácie.
■ Brúsku vypnite.
Zapnutie a vypnutie

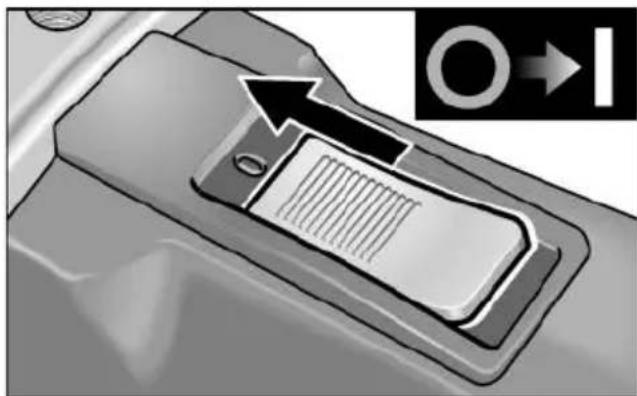

Krátkodobá prevádzka bez zaskočenia

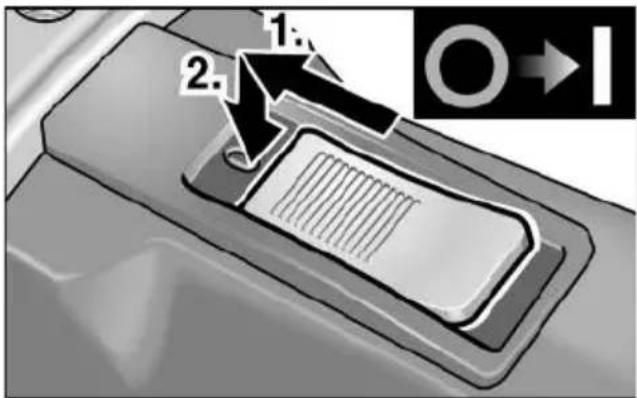

Trvalá prevádzka so zaskočením
POZOR!
Po výpadku elektrického prúdu sa zapnuté náradie opät' rozbehne.


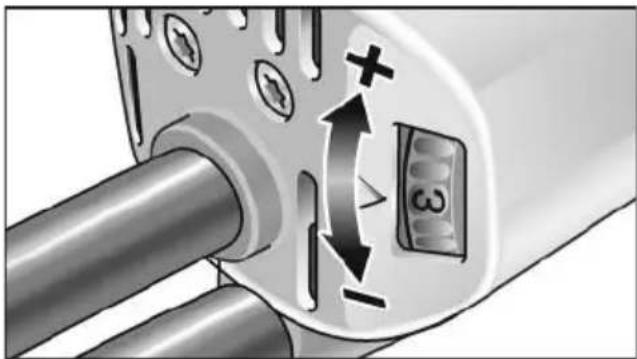

1. 2.Na nastavenie pracovných otáčok nastavte nastavovacie koliesko na požadovanú hodnotu.
Odmontovanie strmeňovej rukoväti Podl’a vol’by odmontujte strmeňovú rukovät’.
■ Odstráňte skrutky (1.) a snímte strmeňovú rukovát' (2.).
Teraz sa náradie môže používať bez strmeňovej rukoväti.
Pracovné pokyny
i UPOZORNENIE
Leštiaci nástroj po vypnutí ešte krátky čas dobieha.
■ Pri nasadení náradia používajte gumové rukavice.
■ Upevnite brúsny prostriedok.
■ Pripojte náradie na napájanie elektrickým prúdom.
■ Zhotovte vodnú prípojku.
■ V prípade potreby prispôsobte otáčky pracovnej úlohe (len LE 12-3 100 WET).
■ Zapnite θáradie. 0
■ Otvorte 0zatvárací kohút na vodnej prípojke.0 0

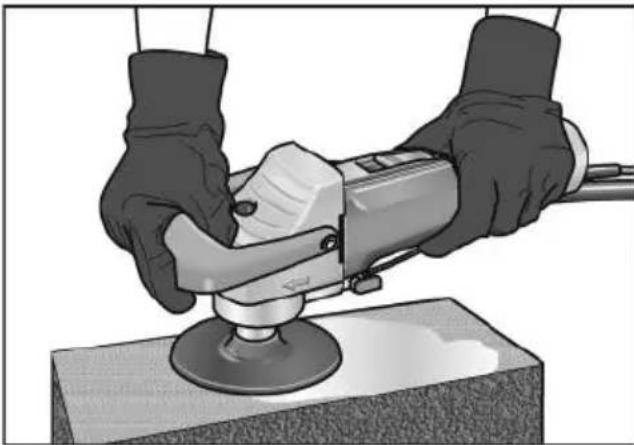

■ Nasadte ^0 brúsny prostriedok s l'ahkým prítlakom na opracovávaný materiál. Príliš silný prítlak zvyšuje opotrebovanie brúsnych prostriedkov a zhoršuje výsledok brúsenia.
■ Leštičku možno použit' na horizontálne aj vertikálne práce.
■ Držte náradie tak, aby do vetracích štrbín nemohla vniknút' žiadna voda.
Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.
Čistenie
Náradie a vetracie štrbiny pravidelne čistite. Častost' čistenia je závislá na opracovávanom materiáli a dobe používania.
■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.
Uhlíkové kefy
Pri výmene používajte len originálne diely výrobcu. Pri použití cudzích výrobkov zaniknú záručné záväzky výrobcu.
Prevodovka
i UPOZORNENIE
Počas záručnej doby neuvolňujte skrutky na prevodovej hlave. Pri nedodržaní zaniknú záručné záväzky výrobcu.
Opravy
Opravy nechajte vykonávat' výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.
Náhradné diely a príslušenstvo
Čalšie príslušenstvo, najmä brúsne nástroje, si preberte z katalógu výrobcu. Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke: www.flex-tools.com
Odstránením siet'ového kábla urobte doslúžené náradie nepoužitel'ným.
Len pre krajiny EU.
Podl'a evropskej smernice 2012/19/EÚ o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierat' oddelene a dodávat' do ekologickej recyklácie.
i UPOZORNENIE
O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!
Prehlásenie o zhode C€
Prehlasujeme na svoju výlučnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normatívnymi dokumentmi:
Vylúčenie zodpovednosti
Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia.
Výrobca a jeho zástupca neručia za škody, ktoré boli spôsobené neodborným použitím alebo v spojitosti s výrobkami iných výrobcov.
