BRUKSANVISNING LW 1202 SN Flex

Henvisninger om avskaffing av gammelt apparat (se side 103)!

Teckenförklaring 105
Tecken på maskinen .... 105
För din säkerhet 105
Buller och vibration 108
Tekniska data 109
Översikt 110
Bruksanvisning 111
Underhåll 113
Skrotning och avfallshantering ..... 113
Ansvar 113

Teckenförklaring

WARNING!

Varnar för en omedelbart hotande fara! Risk för liv och lem om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation. Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS

Hänvisar till tips och viktig information.

Tecken på maskinen

Läs igenom bruksanvisningen innan maskinen tas i bruk!

Använd skyddsglasögon!

Arbeta alltid med båda händerna!

Avfallshantering (skrotning) (se sida 113)!

Skyddsklass II (LW 1202 N)

CE-märkning

För din säkerhet

WARNING!

Läs innan elvertyget tas i bruk noggrant igenom och följ:

– den föreligganden bruksanvisningen,
- "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (nr 315.915)
- gällande arbetarskyddsbestämmelser. Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem liksom för maskinen eller andra föremål uppstå. Elverktyget får endast användas
- för avsett ändamål
- i tekniskt felfritt tillständ.
Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Våt stenpolerare är avsedda

–för användning inom industri och hantverk,
–för ytbehandling av natursten med för ändamålet lämpliga verktyg (svamp-, gummi- och kardborrdiamantskivor, korundslipringar),
–användning med verktyg och tillbehör som anges i denna anvisning eller rekommenderas av tillverkaren. Den tillåtna periferihastigheten och maxdiametern får ej överskridas.
-Maskinen får ej användas för kapning eller grovslipning.

Förbjudet är t ex kedjefrässkivor, sågblad och alla verktyg för vilka ett sprängskydd är nödvändigt.

Läs noggrant igenom alla säkerhetsanvis-ningarna. Ej beaktade säkerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

Gemensamma säkerhetsanvisningar för slipning, sandpappersslipning och polering

• Detta elverktyg är avsett för användning som slipmaskin, sandpappersslipmaskin och polerare. Beakta alla säkerhetsanvis-ningar, anvisningar, bilder och data som erhålls med maskinen. Om följande anvis-ningar ej beaktas kan elektriska stötar, brand och/eller svåra personskador uppstå.

- Detta elverktyg är ej lämpligt för arbete med trådborstar och kapskivor. Ej avsedd användning av elverktyget kan leda till skador.

■ Använd aldrig tillbehör som inte av tillverkaren rekommenderats för detta elverktyg. Bara för att ett tillbehör kan monteras på elverktyget garanteras ingen säker användning.

Det använda tillbehörets tillåtna varvtal måste vara minst så högt som elmaskinens angivna max varvtal. Tillbehör som roterar snabbare än tillåtet, kan gå sönder och flyga omkring.

Det använda verktygets ytterdiameter och tjocklek måste motsvara elverktygets angivna mått. Felaktigt uppmätta verktyg kan inte skärmas eller kontrolleras tillräckligt.

■ Slipskivor, flänsar, sliptallrikar eller annat tillbehör måste passa exakt på elverkty-gets slipspindel. Verktyg som inte passar exakt på elverktygets slipspindel roterar ojämnt, vibrerar starkt och kan leda till att kontrollen förloras.

■ Använd aldrig defekta verktyg. Kontrollera verktygen före varje användning rörande kanturslag och sprickor och sliptallrikarna rörande sprickor, slitage eller stark nöt-ning,

trådborstar rörande lösa eller brutna trådar. Kontrollera att elverktyget eller verktyget ej tagit skada om det fallit ner eller använd ett oskadat verktyg. När verktyget kontrollerats och monterats, måste du hålla dig och andra personer utanför det roterande verktygets plan och låta maskinen gå en minut med högsta hastighet. Defekta verktyg bryts oftast redan under denna testtid.

Använd personlig skyddsutrustning. Använd beroende på tillämpning ansikts-skydd, ögonskydd eller skyddsglasögon. Använd vid behov dammskydd, hörsel-skydd, skyddshandskar eller specialför-kläde som skyddar mot fina slip- och materialpartiklar. Ögonen måste skyddas mot kringflygande partiklar, som uppstår vid olika tillämpningar Vid användning måste damm- eller andningsskyddsmask filtrera uppstående damm. Om du utsätter dig länge för starkt buller, kan hörseln ta skada.

Se till att andra personer håller tillräckligt avständ till ditt arbetsområde. Alla som beträder arbetsområdet måste bära personlig skyddsutrustning.

Delar av arbetsstycket eller avbrutna verktyg kan flyga omkring och förorsaka skador även utanför det direkta arbetsområdet.

Håll maskinen under arbete endast i de isolerade handtagen om verktyget kan träffa dolda strömledningar eller den egna nätsladden. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.

Håll alltid nätsladden på avständ från roterande verktyg. Om du tappar kontrol-len över maskinen, kan nätsladden kapas eller gripas och din hand eller arm komma i kontakt med det roterande verktgyget.

Lägg aldrig ifrån dig maskinen förrän verk-tyget står helt stilla. Det roterande verk-tyget kan komma i kontakt med avlägg-ningsytan, varigenom du kan tappa kontrollen över maskinen.
Låt aldrig maskin vara igång när den bärs. Din klädsel kan genom tillfällig kontakt gripas av det roterande verktyget och verktyget kan borra in sig i din kropp.
■ Rengör maskinens luftöppningar regelbundet. Motorfläkten suger in damm i huset och en större mängd metall-damm kan förorsaka elektriska faror.
■ Använd ej maskinen i närheten av bränn-bart material. Gnistor kan tända dessa material.

Backslag och motsvarande säkerhetsanvisningar

Backslag är den plötsliga reaktionen när ett roterande verktyg som slipskiva, sliptallrik eller trådborste hakar fast eller blockeras, vilket leder till att det roterande verktyget stoppas abrupt. Därigenom slungas ett okontrollerat elverktyg bort från det blockerande stället i motsatt riktning till verktygets rotationsriktning.

Håll fast maskinen ordentligt och ställ dig så, att du kan fånga upp eventuella backslagskrafter. Använd om möjligt alltid stödhandtaget för att ha största möjliga kontroll vid eventuella backslag eller reaktioner vid uppstarten. Operatören kan genom lämpliga försiktig-hetsåtgärder behärska backslags- och reaktionskrafterna.
Håll alltid händerna på avständ från roterande verktyg. Verktyget kan vid vid backslag röra sig över handen.
■ Undvik att med kroppen komma in i det område som elverktyget rör sig i vid ett eventuellt backslag. Bakslaget trycker maskinen i motsatt riktning till slipskivans riktning vid det blockerande stället.

Arbeta särskilt försiktigt i närheten av hörn och vassa kanter. Se till att verktyget ej hoppar tillbaka från arbetsstycket eller fastnar. Det roterande verktyget tenderar till att fastna vid hörn och vassa kanter eller om det studsar tillbaka. Detta förorsakar kontrollförlust eller backslag.
■ Använd inte en kedjesåg eller ett tandat sågblad. Sådana verktyg förorsakar ofta ett backslag eller att man förlorar kontrollen över maskinen.

Särskilda säkerhetsanvisningar för slipning

■ Använd uteslutande för elverktyget tillåtet tillbehör. Slipverktyg som inte är avsedda för denna maskin kan inte avskärmas tillräckligt och är osäkra.
Slipverktygen får endast användas för därför rekommenderat ändamål. Till exempel: Slipa aldrig med en kapskivas sidyta. Kapskivor är avsedda för arbete med skivans kant. Kraftinverkan från sidan kan bryta dessa slipverktyg.
■ Använd alltid oskadade spännflänsar med rätt storlek och form för resp slipskiva. Lämpliga flänsar stöder verktygen och minskar därmed risken för slipskivsbrott. Flänsar för kapskivor kan vara olika än flänsar för andra slipskivor.
■ Använd ej nötta slipskivor från större maskiner. Slipskivor för större elektriska maskiner är inte konstruerade för mindre maskiners höga varvtal och kan brytas.

Särskilda säkerhetsanvisningar för sandpappersslipning

Använd ej överdimensionerade slipblad utan följ tillverkarens anvisningar rörande slipbladets storlek. Slipblad som sticker ut utanför sliptallriken kan förorsaka skador liksom blockering, sönderrivning av slipbladen eller backslag.

Särskilda säkerhetsanvisningar för polering

■ Se till att inga lösa delar, särskilt fästs-nören, hänger utanför polerhättan. Tryck in eller korta fästsnörena.

Lösa medroterande fästsnören kan gripa tag i fingrarna eller fastna i verktyget.

Buller och vibration

Buller- och svängningsvärdena har uppmätts enligt EN 62841.

Maskinens A-vägda ljudnivå uppmätta under typiska förhållanden följande värden:

	Ljudtrycksnivå[dB(A)]	Ljudeffektsnivå[dB(A)]	OsäkerhetK [dB]
LW 1202 N/~SN 9	2 100 3

Sammanlagt svängningsvärde (3 axlar) vid slip-ning av natursten med korundslipringar (LW 1202 N/\~SN):

	a_h [m/s2]		Osäkerhet K [m/s2]
	Slipringar K60	Diamantskiva K400, vät
LW 1202 N/~SN 3,0 – 1,5

VAR FÖRSIKTIG!

De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller och svängningsvärdena.

i OBS

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 62841 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen. Den angivna svängningsnivån gäller förrepresenterar elverktygets huvudsakliga användning.

Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande skötsel, kan svängningsnivån avvika.

Detta kan avsevärt höja svängningsbelastningen över hela livslängden. För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar tas med i beräkningen.

Detta kan tydligt minska svängningsbelastningen över hela livslängden. Bestäm extra säkerhetsåtgärder för användarens skydd mot svängningar som till exempel: Skötseln av elverktyg, att händerna hålls varma och organisering av arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycksnivån överskrider 85 dB(A).

Tekniska data

Typ Våt stenpolerare
		LW 1202 N LW 1202 SN
Max ∅ slipverktyg mm 130
Verktygshållare M14
Varvtal rpm 1750
Max periferihastighet m/s 11,9
Märkeffekt W 1600
Avgiven effekt W 1030
Vattenanslutning		12 “ (för självlåsande snabbkoppling), max. 6 bar
Vikt utan kabel kg 4,8
Skyddsisolering– med konturkontakt:– med PRCD:		II / ☐I

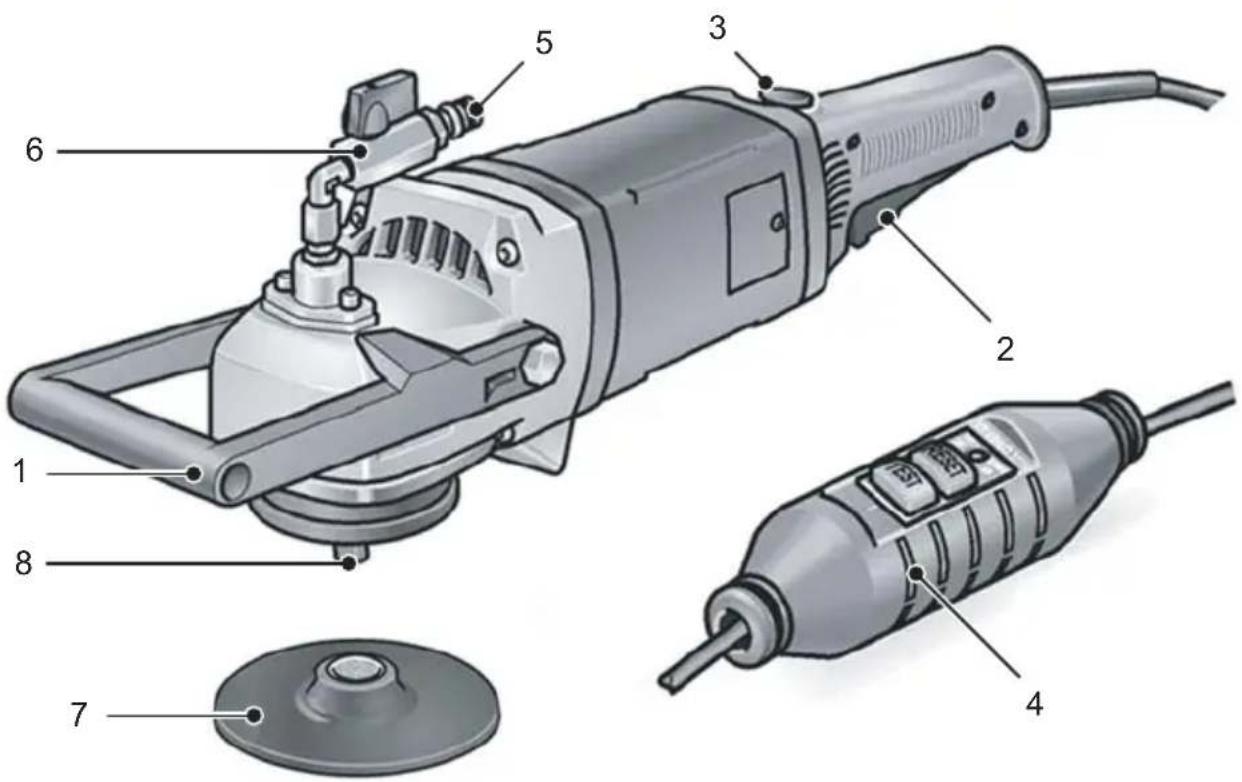

Översikt

1 Stödhandtag
2 Vippkontakt För till- och frånslagning
3 Spärrläge för kontinuerlig drift
4 Anslutningssladd 4,0 m (med PRCD-brytare)
5 Snabbkoppling
6 Avstängningskran för vattentillförseln
7 Verktygshållare
8 Spindel

Bruksanvisning

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

Före start

Packa upp elverktyget och kontrollera att leveransen är fullständig och om transportskador uppstått.

Anslutning till isolationstrans- formatorn – apparater med konturkontakt

(LW 1202 N)

WARNING!

Enligt VDE 0100 måste handstyrda maskiner för våtslipning drivas via en lämplig isolationstransformator enligt EN 61558.

Sakskador!

Den på elverktygets typskylt angivna spänningen måste överensstämma med isolationstransformators utgångsspänning. Elverktyget är utrustat med en konturkontakt enligt IEC 60309-2 med jordkontakt i kl 12-läge, vilken medger anslutning till en isolations-transformator med motsvarande uttag. FLEX-isolationstransformatorn TT 2000 motsvarar ovannämnda föreskrifter.

WARNING!

Byte av konturkontakten på vätslipmaskinen får endast utföras av särskilt utbildad personal eller kundtjänsten.

Anslutning till strömförsörjningen – apparater med PRCD-brytare

(LW 1202 SN)

WARNING!

Maskinen får endast användas med den medlevererade PRCD-brytaren. PRCD-brytaren ska kontrolleras före varje användning.

Kontroll före varje användning:

1. Tryck på RESET-knappen. Den röda kontrollampan måste lysa.
2. Tryck på TEST-knappen. PRCD-brytaren måste koppla från och kontrollampan slockna.
3. Efter ny tryckning på RESET-knappen måste maskinen kunna kopplas till.

WARNING!

Dra genast ut nätkontakten om PRCD-brytaren slår från upprepade gånger när maskinen kopplas till eller om PRCD-brytaren inte reagerar.

Fortsatt drift är ej tillåtet. PRCD-brytaren får endast bytas ut av särskilt utbildad personal eller av kundtjänsten.

Vattenanslutning

WARNING!

Håll vatten på avständ från elverktyg och personer i arbetsområdet. Använd endast apparater som är anslutna till vattenförsörjningen på föreskrivet sätt. Kontrollera tätningarnas, avstängningskranens och anslutningsstyckenas funktion regelbundet.

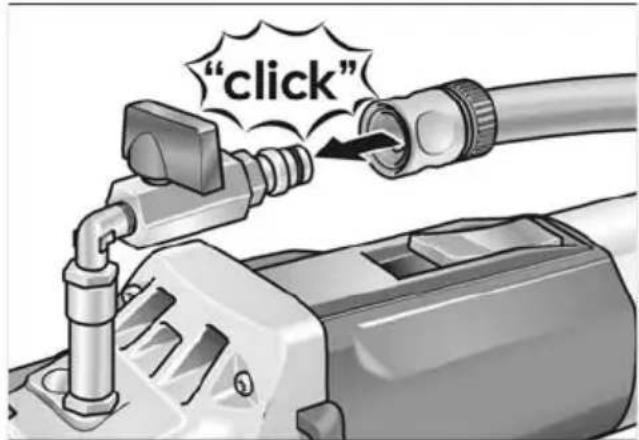

"click"

-Koppla vattenslangen 12 " med vanlig självlåsande snabbkoppling.
-Öppna avstängningskranen först på plats och med roterande slipverktyg.
-Se till att inget vatten kommer in i maskinen när slangen tas av.

Montera eller byta tillbehör

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

■ Dra ut nätkontakten.
■ Lägg maskinen på baksidan.

OBS

M14-gängan måste ha ett djup på minst 20 mm.

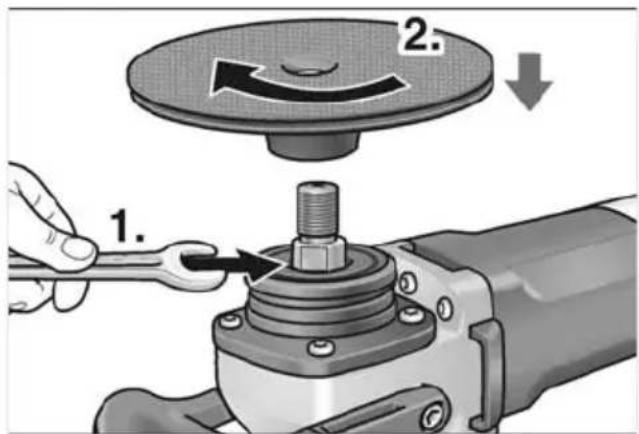

1. 2.

■ Håll fast spindeln med den bifogade nyckeln (1.).
■ Skruva fast verktyghållare på spindeln (2.).
■ Montera slipverktyg på verktygshållaren.

Funktionstest:

■ Stick nätkontakten i uttaget.
■ Starta slipmaskinen (utan att läta startknappen snäppa fast) och låt den gå ca 30 sekunder.
Beakta eventuell obalans och vibration.

■ Koppla från slipmaskinen.

Till- och frånkoppling

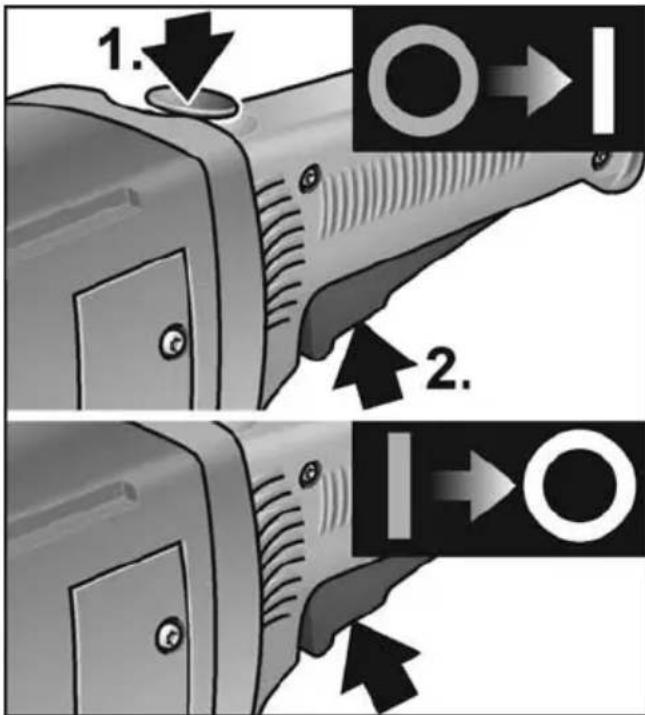

Korttidsdrift

■ Tryck och håll fast tillkopplingsspärren.
■ Tryck på brytaren och släpp tillkopplingsspärren.
■ Släpp strömställaren för att koppla från maskinen.

Efter strömavbrott startar den tillkopplade maskinen igen.

■ Tryck först på tillkopplingsspärren.
Tryck därefter på strömställaren och håll fast den.
■ För arretering: Håll spärrknappen intryckt och släpp strömställaren.
Släpp tillkopplingsspärren.
■ För frånkoppling: Tryck kort på strömställaren och släpp den.

Arbetsanvisningar

OBS

Slipverktyget fortsätter att rotera något när maskinen kopplas från.

■ Montera slipskiva.
■ Anslut maskinen till strömförsörjningen.
■ Anslut vattnet.
■ Starta maskinen.
■ Öppna vattenanslutningens avstängningskran.
■ Tryck slipskivan lätt mot ytan som ska bearbetas. För starkt tryck ökar slitaget på slipskivan och försämrar resultatet.

Underhåll

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

Rengöring

■ Rengör maskin och luftöppningar regelbundet. Intervallen är beroende av det bearbetade materialet och arbetstiden.
■ Blås igenom motorrummet och kåpans insida med torr tryckluft regelbundet.

Kolborstar

Elverktyget är utrustat med frånkopplingskol. När frånkopplingskolborstarna nätt slitgränsen kopplas elverktyget automatiskt från.

OBS

Använd vid byte alltid tillverkarens originaldelar. Vid användning av andra delar upphör tillverkarens garanti att gälla.

Drev

OBS

Lossa aldrig skruvarna på drevtoppen under garantitiden. I annat fall upphör tillverkarens garanti att gälla.

Reparation

Reparation får endast utföras av auktoriserad verkstad.

Reservdelar och tillbehör

För vidare tillbehör, se tillverkarens kataloger.

Explosionsritningar och reservdelslistor återfinns på vår hemsida:

www.flex-tools.com

Skrotning och avfallshantering

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätsladden.

Endast för EU-stater

Kasta ej elverktyg i hushållssoporna! Enligt det europeiska direktivet

2012/19/EU ska förbrukade elverktyg samlas separat och hanteras enligt gällande avfallsbestämmelser.

OBS

Fråga fackhandlaren rörande avfallsbestämmelser!

Ansvar

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.

Sisältö

sv € överensstämmelse

Vi förklarar som ensamt ansvarig tillverkare att nedan angivna produkter ^1 : tillhörande produkttyper ^21 samt artikel- och serienummer ^31 uppfyller alla relevanta förordningar och direktiv ^41 som anges nedan och att följande harmoniserade standarder ^51 har tillämpats. Ansvarig för tekniska underlag ^61
