NÁVOD K OBSLUZE LW 1202 SN Flex
cs Originální návod k obsluze .....171
Použité symboly....171
Symboly na nářadí 171
Pro Vaši bezpečnost ..... 171
Hlucnost a vibrace 174
Technické údaje.... 176
Na první pohled 177
Návod k použití ..... 178
Údržba a ošetřování....180
Pokyny pro likvidaci 181
Vyloučení odpovědnosti ..... 181
Použité symboly
VAROVÁNÍ!
Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.
POZOR!
Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.
UPOZORNÍNÍ
Označuje aplikační tipy a důležité informace.
Symboly na nářadí
Před uvedením do provozu si přečtěte návod k obsluze!
Noste ochranu očí!
Vždy pracujte oběma rukama!
Pokyn pro likvidaci použitého spotřebiče (viz stránka 181)!
Třída ochrany II (LW 1202 N)
Označení CE
Pro Vaši bezpečnost
VAROVÁNÍ!
Před použitím elektrického nářadí si přečtěte a potom jednejte:
– předložený návod k obsluze,
- "Všeobecné bezpečnostní pokyny" k zacházení s elektrickým nářadím v přiloženém sešitu (čís. publikace: 315.915),
- pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.
Toto elektrické nářadí je konstruováno podle současného stavu techniky a uznávaných bezpečnostně-technických předpisů. Při jejím používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot.
Elektrické nářadí používejte pouze
– pro stanovené použití,
- v bezvadném bezpečnostně-technickém stavu.
Okamžitě odstraňte poruchy omezující bezpečnost.
Stanovené použití
Leštička za mokra na kámen jsou určeny
-pro živnostenské použití v průmyslu a řemeslné živnosti,
-pro povrchové opracování přírodních kamenů s nástroji vhodnými k tomuto účelu (houbovité brusné kotouče, brusné kotouče z mechovité pryže a diamantové kotouče se suchým zipem, korundové prstencové brusné kotouče),
–k nasazení s nástrojem a příslušenstvím, které je v tomto návodu uvedeno nebo výrobcem doporučeno. Nesmí se překročit připustná obvodová rychlost a maximální průměr.
–Stroj se nesmí používat k rozbrušování nebo hrubování.
Nejsou přípustné např. řetězové frézovací kotouče, pilové listy a všechny nástroje, pro které je nutný ochranný kryt.
Bezpečnostní upozornění
VAROVÁNÍ!
Přečtěte si všechna bezpečnostní upozor-nění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bez-pečnostní upozornění a pokyny si do budoucna uschovejte.
Všeobecné bezpečnostní pokyny k broušení, broušení smirkovým papírem a leštění
■ Toto elektrické nářadí se má používat jako bruska, bruska k broušení smirkovým papírem a leštička. Dodržujte všechna bezpečnostní upozornění, pokyny, zobrazení a údaje, které jste obdrželi s nářadím. Nebudete-li následující pokyny dodržovat, může dojít k úrazu elektrickým proudem, požáru a/nebo těžkým poraněním.
■ Toto elektrické nářadí není vhodné k pracím s drátěnými kartáči a k rozbrušování. Použití, pro které není elektrické nářadí určeno, mohou způsobit ohrožení a poranění.
Nepoužívejte žádné příslušenství, které nebylo výrobcem určeno a doporučeno speciálně pro toto elektrické nářadí. Jenom to, že příslušenství můžete na Vašem elektrickém nářadí upevnit, není zárukou žádného bezpečného použití.
■ Přípustné otáčky vložného nástroje musí být nejméně tak vysoké, jako nejvyšší otáčky uvedené na elektrickém nářadí. Příslušenství, které se otáčí rychleji než je přípustné, se může rozlomit a rozletět.
Vnější průměr a tloušt'ka vložného nástroje musí odpovídat rozměrovým údajům Vašeho elektrického nářadí. Nesprávně stanovené vložné nástroje nelze dostatečně zakrýt nebo kontrolovat.
■ Brusné kotouče, příruby, brusné talíře nebo jiné příslušenství se musí přesně hodit na brusné vřeteno Vašeho elektrického nářadí. Vložné nástroje, které se přesně nehodí na brusné vřeteno elektrického nářadí, se otáčejí nerovnoměrně, silně vibrují a mohou vést ke ztrátě kontroly.
Nepoužívejte žádné poškozené vložné nástroje. Před každým použitím zkontrolujte vložné nástroje, jako jsou brusné kotouče, na odrolení a trhliny, brusné talíře na trhliny, obroušení a silné opotřebení, drátěné kartáče na uvolněné nebo zlomené dráty. Když elektrické nářadí nebo vložný nástroj spadne, zkontrolujte, zda nejsou poškozené nebo použijte nepoškozený vložný nástroj. Když jste vložný nástroj zkontrolovali a nasadili, udržujte sebe a osoby nacházející se v blízkosti, mimo rovinu rotujícího vložného nástroje a nechejte nářadí jednu minutu běžet s nejvyššími otáčkami. Poškozené vložné nástroje většinou v této testovací době prasknou.
Noste osobní ochranné pomůcky. Používejte podle použití úplnou ochranu obličeje, ochranu očí nebo ochranné brýle. Je-li to adekvátní, noste masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která Vás chrání před malými brusnými částečkami a částečkami materiálu. Oči se mají chránit před odletujícími cizími tělesy, která vznikají při různých aplikacích. Maska proti prachu nebo ochranná dýchací maska musí filtrovat prach vznikající při použití. Když jste delší dobu vystaveni hlasitému hluku, můžete utrpět ztrátu sluchu.
■ Dbejte u jiných osob na bezpečnou vzdálenost k Vaší pracovní oblasti. Každý, kdo vstoupí do pracovní oblasti, musí nosit osobní ochranné pomůcky. Úlomky obrobku nebo prasklé vložné nástroje mohou odletět a způsobit poranění také mimo přímou pracovní oblast.
Když provádíte práce, při kterých může vložný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.
■ Ved'te sít'ový kabel v dostatečné vzdálenosti od rotujících vložných nástrojů. Ztratíte-li kontrolu nad nářadím, může dojít k proříznutí nebo zachycení sít'ového kabelu a Vaše ruka nebo paže se může dostat do otáčejícího se vložného nástroje.
Nikdy neodkládejte elektrické nářadí dříve, než se úplně zastaví vložný nástroj. Rotující vložný nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektrickým nářadím.
Nikdy nenechejte elektrické nářadí běžet, zatím co je nosíte. Náhodným kontaktem s rotujícím vložným nástrojem může být zachycen Váš oděv a vložný nástroj se může zavrtat do Vašeho těla.
■ Pravidelně čistěte větrací štěrbiny Vašeho elektrického nářadí. Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrické nebezpečí.
■ Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů. Tyto materiály mohou jiskry zapálit.
Zpětný ráz a příslušné bezpečnostní pokyny
Zpětný ráz je náhlá reakce následkem zaseknutí nebo zablokování rotujícího vložného nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč atd. Zaseknutí nebo blokování vede k náhlému nastavení rotujícího vložného nástroje. Tím se nekontrolovatelné elektrické nářadí urychlí v místě zablokování proti směru otáčení vložného nástroje.
Držte dobře elektrické nářadí a zaujměte postoj Vašeho těla a paží v poloze, ve které můžete síly zpětného rázu zachytit. Používejte vždy přídavnou rukojeť, je-li k dispozici, abyste měli co možná největší kontrolu sil zpětného rázu nebo reakčních momentů při rozběhnutí. Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu a reakční síly.
Nikdy nedávejte Vaši ruku do blízkosti rotujících vložných nástrojů. Při zpětném rázu se vložný nástroj může pohybovat nad Vaši ruku.
Vyhýbejte se svým tělem oblasti, do které se bude elektrické nářadí při zpětném rázu pohybovat. Zpětný ráz pohybuje elektrickým nářadím opačným směrem k pohybu brusného kotouče v místě zablokování.
■ Pracujte zejména opatrně v oblasti rohů, ostrých hran atd. Zabraňte tomu, aby se vložné nástroje od obrobku odrazily a zaseknuly. Rotující vložný nástroj má v rozích, na ostrých hranách nebo když odskočí sklon ke vzpříčení. Způsobí to ztrátu kontroly nebo zpětný ráz.
■ Nepoužívejte žádné řetězové nebo ozubené pilové kotouče. Takové vložné nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.
Zvláštní bezpečnostní upozornění kbroušení
■ Používejte výhradně brusná tělesa, která jsou schválená pro Vaše elektrické nářadí. Brusná tělesa, která nejsou určena pro elektrické nářadí, nelze dostatečně zakrýt a jsou nebezpečná.
■ Brusná tělesa se smějí používat pouze pro doporučené možnosti použití. Například: Nikdy nebruste boční plochou rozbrušovacího kotouče. Rozbrušovací kotouče jsou určené k úběru materiálu hranou kotouče. Boční působení síly na tato brusná tělesa je může rozlámat.
■ Používejte vždy nepoškozené upínací příruby ve správné velikosti a tvaru pro Vámi zvolený brusný kotouč.
Vhodné příruby podpírají brusný kotouč a snižují tak nebezpečí jeho prasknutí. Příruby pro rozbrušovací kotouče se mohou lišit od přírub pro jiné brusné kotouče.
Nepoužívejte žádné opotřebované brusné kotouče od větších elektrických nářadí. Brusné kotouče pro větší elektrická nářadí nejsou dimenzované pro vyšší otáčky menších elektrických nářadí a mohou prasknout.
Zvláštní bezpečnostní upozornění k broušení smirkovým papírem
Nepoužívejte žádné předimenzované brusné kotouče, ale dodržujte údaje výrobce k jejich velikosti. Brusné kotouče přesahující brusný talíř mohou způsobit poranění a rovněž vést k zablokování, roztrhnutí brusného kotouče nebo ke zpětnému rázu.
Zvláštní bezpečnostní pokyny k leštění
■ Nepřipust'te žádné volné díly lešticího návleku, zejména úvazu. Uvažte nebo zkrat'te úvazy. Volné, spolurotující úvazy mohou zachytit Vaše prsty nebo se zamotat kolem obrobku.
Hlucnost a vibrace
Hodnoty hluku a vibrací byly zjištěny podle EN 62841.
Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:
| Hladina akustického tlaku [dB(A)] | Hladina akustického výkonu [dB(A)] | Nejistota K [dB] | |
| LW 1202 N/~SN | 92 100 | 3 |
Celková hodnota vibrací (ve 3-osách) při broušení přírodního kamene korundovými prstencovými brusnými kotouči (LW 1202 N/\~SN):
| a_h [m/s2] | Nejistota K [m/s2] | ||
| Prstencové brusné kotouče K60 | Diamantový kotouč K400, za mokra | ||
| LW 1202 N/~SN 3, | 0 – 1,5 | ||
POZOR!
Uvedené namerené hodnoty platí pro nová náradí. Pri denním nasazení se hodnoty hlucnosti a vibrací mení.
i UPOZORNÍNÍ
Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 62841 a lze ji použít k vzájemnému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmitavého namáhání. Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadí.
Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit. Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby. Pro přesné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepoužívá.
Může to podstatně redukovat kmitavé namáhání během celé pracovní doby. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu práce.
POZOR!
Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.
Technické údaje
| Typ nářadí Leštička za mokra na kámen | ||
| LW 1202 N LW 1202 SN | ||
| Max. ∅ brousicího nástroje mm 130 | ||
| Upnutí nástroje M14 | ||
| Otáčky ot./min 1750 | ||
| Maximální obvodová rychlost m/s 11,9 | ||
| Příkon W 1600 | ||
| Výkon W 1030 | ||
| Vodní přípojka | 12 " (pro samouzavírací rychlospojku), max. 6 bar | |
| Hmotnost (bez kabelu) kg 4,8 | ||
| Třída ochrany– s konturovou zástrčkou:– s ochranným spínačem PRCD: | II / ☐I | |

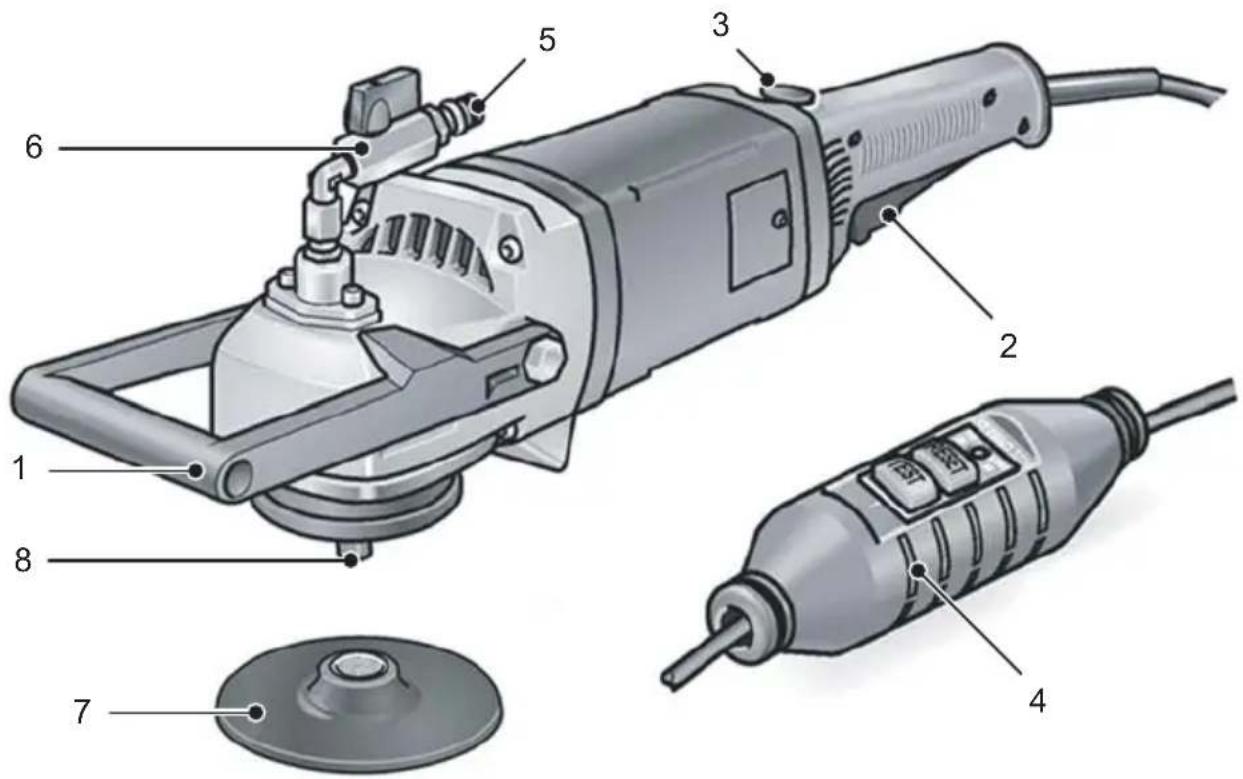

Na první pohled
1 Třmenová rukojet'
2 Kolébkový vypínač
K zapnutí a vypnutí
3 Zaskakovací polohou pro trvalý
provoz
4 Připojovací kabel 4,0 m
(se spínačem pro ochranu osob PRCD)
5 Rychlospojka
6 Uzavírací kohout přívodu vody
7 Nosič nástroje
8 V ř e t e n o
Návod k použití
VAROVÁNÍ!
Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.
Před uvedením do provozu
Vybalte elektrické nářadí a zkontrolujte je na kompletnost dodávky a transportní poškození.
Připojení na oddělovací transformátor – nářadí s konturovou zástrčkou
(LW 1202 N)
VAROVÁNÍ!
Podle normy VDE 0100 se ručně ovládané stroje pro práce za mokra musí provozovat přes vhodný oddělovací transformátor podle normy EN 61558.
Věcné škody!
Údaj napětí na typovém štítku elektrického nářadí musí souhlasit s výstupním napětím použitého oddělovacího transformátoru. Elektrické nářadí je vybaveno konturovou zástrčkou podle IEC 60309-2 se zemnicím kontaktem v poloze 12 h, umožňující připojení na oddělovací transformátor s odpovídající zásuvkou.
Oddělovací transformátor FLEX TT 2000 odpovídá uvedeným předpisům.
VAROVÁNÍ!
Výměnu konturové zástrčky na brusce za mokra nechejte provést pouze příslušně kvalifikovaným odborníkům nebo v zákaznickém servisu.
Připojení na napájení elektrickým proudem – nářadí s ochranným spínačem PRCD
(LW 1202 SN)
VAROVÁNÍ!
Provoz tohoto nářadí je přípustný pouze s dodávaným spínačem PRCD. Před každým použitím zásadně zkontrolujte spínač PRCD.
Kontrola před každým použitím:
- Zastrčte sít'ovou zástrčku do zásuvky.


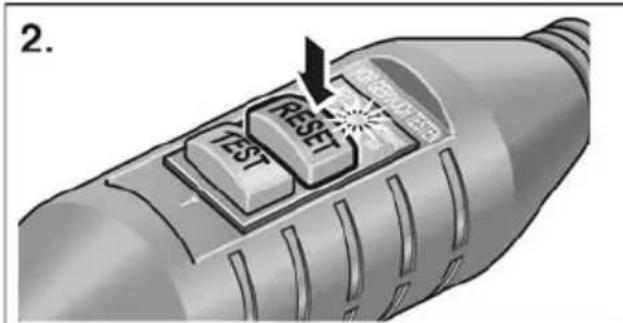

2. TEST RESET


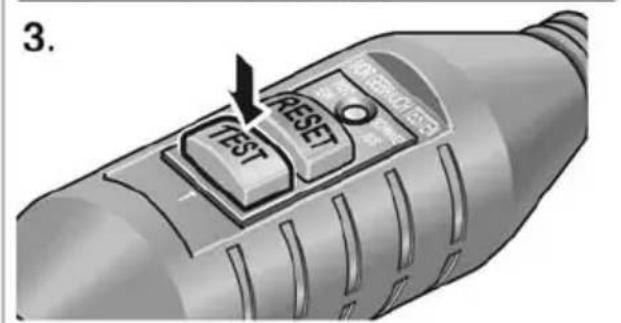

3. TEST RESET- Stiskněte tlačítko "RESET". Musí se rozsvítit červená kontrolka.
- Stiskněte tlačítko "TEST". Spínač PRCD musí vypnout, kontrolka zhasne.
- Po opětovném stisknutí tlačítka "RESET" se musí nechat nářadí zapnout.
VAROVÁNÍ!
Jestliže se při zapnutí nářadí spínač PRCD opětovně vypne nebo spínač PRCD nezareaguje, odpojte nářadí okamžitě od elektrické sítě.
Další provoz není přípustný. Nechejte provést výměnu spínače PRCD pouze příslušně kvalifikovaným odborným silám nebo v servisu.
Zhotovení vodní přípojky
VAROVÁNÍ!
Elektrické nářadí a osoby v pracovní oblasti musí být v dostatečné vzdálenosti od vody. Uveďte do provozu pouze nářadí řádně připojené na napájení vodou. Pravidelně kontrolujte řádnou funkci těsnění, uzavíracího kohoutu a přípojek.


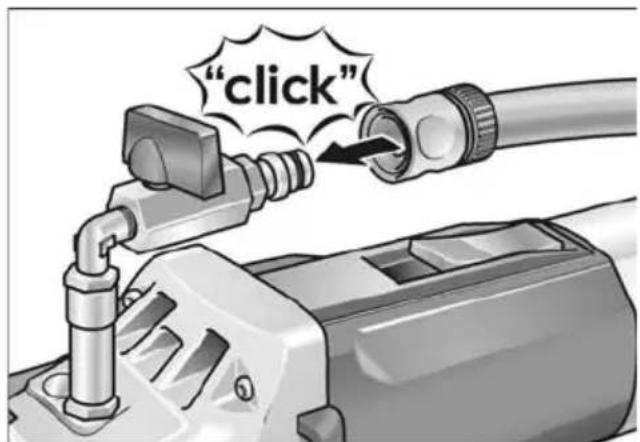

"click"-Upevněte hadici vody 12 " pomocí samouzavírací rychlospojky běžné v prodeji.
–Otevřete uzavírací kohout teprve v místě použití a při rotujícím brusném prostředku.
-Při sundávání hadice dbejte na to, aby do nářadí nenatekla žádná voda.
Upevnění nebo výměna brusného nástroje
VAROVÁNÍ!
Pred veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.
■ Vytáhněte sít'ovou zástrčku.
■ Položte nářadí na zadní stranu.
UPOZORNÍNÍ
Závit M14 musí mít minimálně hloubku 20 mm.


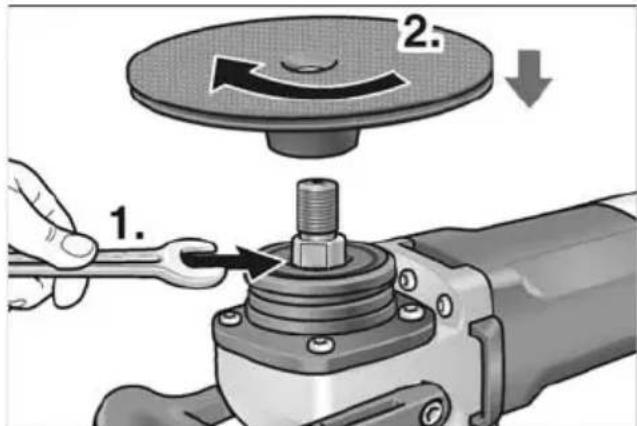

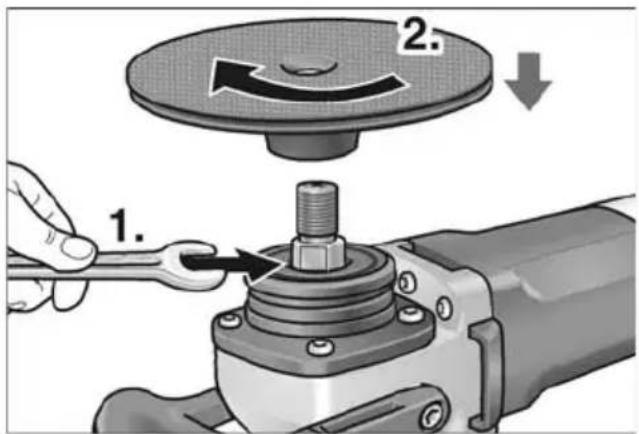

1. 2.■ Přidržujte vřeteno přiloženým klíčem (1.).
■ Našroubujte nosič nástroje (talíř se suchým zipem nebo upínací talíř) na vřeteno (2.).
■ Upevněte brusný prostředek na nosič nástroje.
Funkční test:
■ Zastrčte sít'ovou zástrčku do zásuvky.
■ Zapněte brusku (bez aretace) a nechejte ji cca 30 sekund běžet. Zkontrolujte nevyváženost a vibrace.
■ Brusku vypněte.

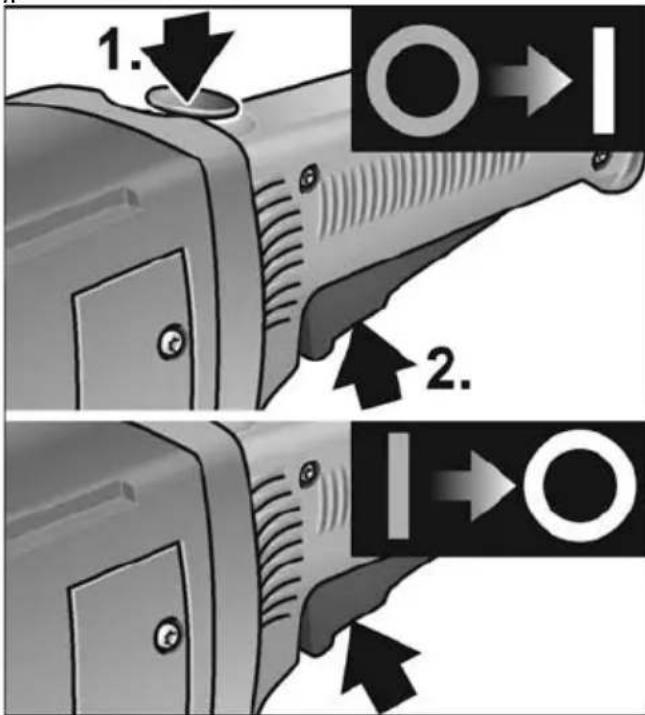

Zapnutí a vypnutí Krátkodobý provoz bez zaskočení
■ Stisknete a pevne držte blokování zapnutí.
■ Stiskněte vypínač a uvolněte blokování zapnutí.
K vypnutí vypínač uvolněte.
Trvalý provoz se zaskočením
POZOR!
Po výpadku elektrického proudu se zapnuté nářadí znovu rozběhne.
■ Nejdříve stiskněte a pevně držte blokování zapnutí, potom vypínač.
■ K zaskočení držte stisknutý aretační knoflík a uvolněte vypínač. Uvolněte blokování zapnutí.
■ K vypnutí krátce stiskněte a uvolněte vypínač.
Pracovní pokyny
UPOZORNÍNÍ
Po vypnutí frézovací nástroj ještě krátkou dobu dobíhá.
■ Upevněte brusný prostředek.
■ Připojte nářadí na napájení elektrickým proudem.
■ Zhotovte vodní přípojku.
■ Zapněte nářadí.
■ Otevřete uzavírací kohout na vodní přípojce.
■ Nasad'te brusný prostředek s lehkým přítlakem na opracovávaný materiál. Příliš silný přítlak zvyšuje opotřebování brusného prostředku a zhoršuje výsledek broušení.
Údržba a ošetřování
VAROVÁNÍ!
Před veškerými pracemi na elektrickém nářadí vytáhněte sit'ovou zástrčku.
Čistění
Nářadí a větrací stěrbiny pravidelně čistěte. Četnost čistění je závislá na opracovávaném materiálu a době používání.
■ Vnitřní prostor tělesa brusky s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.
Uhlíkové kartáčky
Elektrické nářadí je vybaveno vypínacími uhlíky. Po dosažení meze opotrebení vypínacích uhlíku se elektrické nářadí automaticky vypne.
UPOZORNÍNÍ
K výměně používejte pouze originální díly výrobce. Při použití cizích výrobků zaniknou záruční závazky výrobce.
Převodovka
UPOZORNÍNÍ
Během záruční doby nepovolujte šrouby na převodové hlavě. Při nedodržení zaniknou záruční závazky výrobce.
Opravy
Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem.
Náhradní díly a příslušenství
Další příslušenství, zejména brusné nástroje, si převezměte z katalogu výrobce.
Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce:
www.flex-tools.com
Pokyny pro likvidaci
VAROVÁNÍ!
Odstraněním sít'ového kabelu učiňte vysloužilé nářadí nepoužitelným.
Pouze pro země EU
Nevyhazujte elektrické nářadí do domovního odpadu!
Podle evropské směrnice 2012/19/EU o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadí musí sbírat odděleně a dodávat do ekologické recyklace.
UPOZORNÍNÍ
O možnostech likvidace se informujte u Vašeho specializovaného obchodníka!
Vyloučení odpovědnosti
Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití.
Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.
Obsah
Použité symboly ..... 182
Symboly na náradí ..... 182
Pre Vašu bezpečnost' ..... 182
Hlucnost a vibrácia ..... 185
Technické údaje ..... 187
Na prvý pohl'ad 188
Návod na použitie. 189
Údržba a ošetrovanie ..... 191
Pokyny pre likvidáciu ..... 192
Pred uvedením do prevádzky si prečítajte návod na obsluhu!
Noste ochranu očí!
Pracujte vždy oboma rukami!
Pre Vašu bezpečnost'
VAROVANIE!
Pred použitím elektrického náradia si prečítajte a potom jednajte:
| Hladina akustického tlaku [dB(A)] | Hladina akustického výkonu [dB(A)] | Neistota K [dB] | |
| LW 1202 N/~SN | 92 100 3 | ||
| a_h [m/s2] | Neistota K [m/s2] | ||
| Prstencové brúsne kotúče K60 | Diamantový kotúč K400, za mokra | ||
| LW 1202 N/~SN 3,0 – 1,5 | |||
POZOR!
Vybalte elektrické náradie, skontrolujte kompletnost' dodávky a transportné poškodenia.
Oddelovací transformátor FLEX TT 2000 zodpovedá uvedeným predpisom.
VAROVANIE!
Kontrola pred každým použitím:
Závit M14 musí mat' minimálnu håbku 20 mm.
VAROVANIE!
Elektrické náradie je vybavené vypínacími uhlíkmi. Po dosiahnutí medze opotrebenia vypínacích uhlíkov sa elektrické náradie automaticky vypne.
UPOZORNENIE
Pokyny pre likvidáciu
VAROVANIE!
Nevyhadzujte elektrické náradie do domového odpadu!
Označuje grozečo nevarnost.
Jako výrobce na výhradní zodpovědnost prohlašujeme, že níže uvedené výrobky ^1) s příslušnými typy výrobků ^2) a věcnými a sériovými čísly ^3) splňují všechny níže uvedené relevantní nařízení a směrnice ^4) a byly použity následující harmonizované normy ^5) . Odpovědnost za technickou dokumentaci: ^6)
