MANUAL DE UTILIZADOR LW 1202 SN Flex

pt Instruções de serviço originais ..... 59

Símbolos utilizados 59
Símbolos no aparelho 59
Para sua segurança 59
Ruído e vibração 62
Características técnicas ..... 64
Panorâmica da máquina 65
Instruções de utilização ..... 66
Manutenção e tratamento 69
Indicações sobre reciclagem ..... 69
Exclusão de responsabilidades ..... 69

Símbolos utilizados

AVISO!

Caracteriza um perigo imediato e eminente. A não observação da indicação, pode implicar morte ou ferimentos muito graves.

ATENÇÃO!

Caracteriza uma situação possivelmente perigosa. A não observação da indicação, pode implicar ferimentos ou prejuízos materiais.

INDICAÇÃO

Caracteriza conselhos para utilização e informações importantes.

Símbolos no aparelho

Antes da colocação em funcionamento ler as Instruções de Serviço!

Usar óculos de protecção!

Trabalhe sempre com as duas mãos!

Indicações sobre reciclagem para o aparelho antigo (ver a pág, 69)!

Classe de protecção II (LW 1202 N)

Marcação CE

Para sua segurança

AVISO!

Ler antes da utilização da ferramenta eléctrica e proceder em conformidade:

• as presentes Instruções de Serviço,
• Instruções gerais de segurança, para utilização com ferramentas eléctricas na documentação anexa (Textos n.º 315.915),
• As regras e as normas em vigor para prevenção contra acidentes no local de utilização e proceder em conformidade. Esta ferramenta eléctrica foi fabricada de acordo com a situação da Técnica e com as regras técnicas de segurança em vigor.
  No entanto, na sua utilização, podem existir danos para o utilizador ou terceiros, ou danos na máquina ou noutros bens.
  A ferramenta eléctrica é só para utilização
• de acordo com as disposições legais,
• em perfeita situação de segurança técnica.
  As anomalias que prejudiquem a segurança devem ser imediatamente eliminadas.

Utilização de acordo com as disposições legais

Polidor de pedra úmida estão preparadas

–para uma utilização na indústria e por profissionais,
-para o tratamento de superfícies de pedras naturais, utilizando as ferramentas adequadas (discos de polir de borracha esponjosa e de espuma sintética e discos de diamante autoaderentes, anéis de lixar de corindo),
-para utilização com ferramentas e acessórios indicados nestas instruções ou recomendados pelo fabricante. A velocidade periférica permitida e o diâmetro máximo não podem ser ultrapassados.
-A máquina não pode ser utilizada para cortar ou desbastar.

Não são permitidos, p. ex., discos de fresar de corrente, folhas de serra e todas as ferra-mentas, para as quais é necessária uma tampa de protecção.

Indicações sobre segurança

AVISO!

Leia todas as indicações de segurança e instruções. A não observância das indica-ções de segurança e das instruções podem ter como consequência um choque eléctrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para o futuro.

Instruções de segurança conjuntas para lixar normal, lixar com folhas de lixa e polir

■ Esta ferramenta eléctrica deve ser utilizada como lixadeira normal, lixadeira com folhas de lixa e polidora. Respeitar todas as indicações de segurança, instruções, apresentações e dados fornecidos juntamente com o aparelho. Se as instru-ções seguintes não forem respeitadas, podem ser surgir choques eléctricos, incêndios e/ou ferimentos graves.
■ Esta ferramenta eléctrica não está prepa-rada para trabalhar com escovas de arame nem executar cortes de separação. Utilizações para as quais a ferramenta eléctrica não está prevista podem provocar perigos e ferimentos.
Não utilizar qualquer acessório que não tenha sido previsto e recomendado especialmente pelo fabricante para esta ferramenta eléctrica. Só porque foi possível fixar o acessório na sua ferramenta eléctrica, isso não garante uma utilização com segurança.
A rotação permitida para a ferramenta de utilização tem, no mínimo, que ser tão elevada como a rotação máxima indicada na própria ferramenta eléctrica. Um acessório que gire com uma rotação superior à recomendada pode partir-se e ser projectado em várias direcções.

Diâmetro exterior e espessura da ferramenta de utilização têm que corresponder às indicações de medidas referidas na ferramenta eléctrica. Ferramentas mal dimensionadas podem não ser suficiente-mente protegidas ou controladas.
- Discos de lixar, flanges, pratos de lixar ou outros acessórios têm que estar adapta-dos com exactidão ao veio de lixar da sua ferramenta eléctrica. Ferramentas que não se adaptem com precisão ao veio de lixar da ferramenta eléctrica, têm uma rotação irregular, vibram fortemente e podem provocar perda de controlo do aparelho.
Nunca usar ferramenta danificadas. Controlar, antes de qualquer utilização, as ferramentas de utilização, como discos de lixar, quanto a estilhaços e fissuras, pratos de lixar, quanto a fissuras, des-gaste por atrito ou utilização, escovas de arame, quanto a fios de aço soltos ou quebrados. Se a ferramenta eléctrica ou a ferramenta de adaptação sofrer uma queda, verificar se alguma delas apresenta danos ou utilizar outra ferra-menta livre de danos. Depois de ter sido controlada e aplicada a ferramenta, o operador e, eventualmente, outras pessoas, devem manter-se fora da área da ferramenta em rotação e deixar o aparelho funcionar com a rotação máxima durante um minuto. As ferra-mentas danificadas partem-se na maioria das vezes durante este tempo de teste.
- Utilizar equipamento de segurança pessoal. De acordo com a utilização usar protecção total da face, protecção para os olhos e óculos de protecção. Se for considerado conveniente, utilizar máscara para o pó, protecção para os ouvidos, luvas de protecção ou aventais especiais que mantém afastadas peque-nas partículas de lixa e de material. Os olhos devem estar protegidos contra corpos estranhos projectados, o que pode acontecer em diversas situações de utilização do

aparelho. Máscaras para o pó e de respiração têm que filtrar o pó provocado durante a utilização. Se o operador estiver sujeito a ruído intenso e prolongado, pode sofrer danos de audição.

■ Tomar atenção relativamente a uma distância de segurança entre outras pessoas e o seu local de trabalho. Qualquer pessoa que entre na zona de trabalho tem que usar equipamento de protecção pessoal.
Pedaços de material da obra ou ferramentas partidas podem ser projectados e provocar ferimentos, mesmo distanciados do local de trabalho directo.
■ Segurar o aparelho somente pelas super-fícies de manipulação isoladas, quando se executam trabalhos, nos quais a ferra-menta pode encontrar cabos eléctricos ocultos ou o próprio cabo de alimentação de corrente. O contacto com um cabo sob tensão pode também colocar componen-tes metálicos do aparelho sob tensão e provocar um choque eléctrico.
■ Manter o cabo de rede afastado de ferra-mentas em rotação. Se o operador perder o controlo do aparelho, o cabo de rede pode ser cortado ou colhido e a mão ou o braço do operador podem ser atingidos pela ferramenta em rotação.
■ Nunca pousar o aparelho antes da ferra-menta estar completamente parada. A ferramenta em rotação pode entrar em contacto com a superfície de assento, o que pode provocar a perda de controlo do aparelho.
- Não deixar a ferramenta eléctrica funcionar enquanto esta é transportada. O vestuário do operador pode, por contacto ocasional, ser captado pela ferra-menta em rotação e provocar-lhe ferimen-tos graves.
■ Limpar regularmente as ranhuras de ventilação da ferramenta eléctrica.

A turbina do motor aspira pó para o interior do aparelho e uma forte acumulação de pó com teor de metal pode provocar perigo de choque eléctrico.

- Não utilizar a ferramenta eléctrica nas proximidades de materiais inflamáveis. Faíscas podem inflamar estes materiais.

Contragolpe e instruções de segurança correspondentes

Contragolpe é a reacção repentina em consequência de uma prisão ou bloqueio de uma ferramenta em rotação, como discos de lixar, pratos de lixar, escovas de arame etc. Prisão ou bloqueio dá origem a uma paragem abrupta da ferramenta em rotação. Devido a isso, uma ferramenta eléctrica descontrolada é acelerada, no ponto de bloqueio, contra o sentido de rotação da ferramenta de utilização.

■ Manter a ferramenta eléctrica bem presa e colocar o corpo e os braços numa posi-ção, em que as forças do contragolpe possam ser suportadas. Utilizar sempre o punho adicional, caso esteja disponível, para ter o máximo controlo possível sobre as forças do contragolpe ou momentos de reacção no funcionamento do apa-relho em rotação elevada. O operador pode dominar as forças de contragolpe e de reacção com medidas de precaução adequadas.
■ Nunca colocar as mãos na proximidade de ferramentas em rotação. A ferramenta em utilização pode movimentar-se contra as mãos do operador em caso de contragolpe.
■ Evite, com o seu corpo, o espaço onde a ferramenta eléctrica é movimentada no caso dum contragolpe. O contragolpe movimenta a ferramenta eléctrica no sentido contrário ao movimento do disco de lixar no ponto de bloqueio.
■ Trabalhar com precaução redobrada em esquinas, cantos aguçados etc. Evitar que ferramentas de utilização ressaltem da peça a trabalhar e se encravem. A ferramenta em rotação tem tendência para encravar em cantos, arestas aguçadas ou se fizer ricochete. Isto provoca uma perda de controlo ou um contragolpe.

- Não utilizar lâminas de serra de corrente ou de dentes. As ferramentas deste tipo provocam frequentemente um contra-golpe ou a perda de controlo sobre a ferramenta eléctrica.

Indicações de segurança especiais para lixar

• Utilizar exclusivamente os rebolos de lixar autorizados para a sua ferramenta eléctrica. Rebolos de lixar não previstos para esta ferramenta eléctrica podem não estar suficientemente protegidos e não são seguros.
  Os rebolos de lixar só podem ser utiliza-dos nas possibilidades de aplicação recomendadas. Por exemplo: Nunca lixar com a superfície lateral de um disco de corte. Os discos de corte estão prepara-dos para cortar o material com a aresta do disco. Um efeito de força lateral sobre este rebolo de lixar pode parti-lo.
• Utilizar sempre flanges de aperto intactos, com o tamanho e a forma correctos, para o disco de lixar por si seleccionado. Flanges adequados apoiam o disco de lixar e, por isso, reduzem o perigo da sua ruptura. Os flanges para discos de corte podem ser diferentes dos flanges para outros discos de lixar.
  ■ Nunca utilizar discos de lixar desgastados de ferramentas eléctricas maiores. Os discos de lixar para ferramentas eléctricas maiores não estão preparados para as rotações mais elevadas de ferramentas eléctricas mais pequenas e podem quebrar.

Indicações de segurança especiais para lixar com lixa de papel

- Não utilizar folhas de lixa sobredimensio-nadas, mas sim, seguir as indicações do fabricante sobre as dimensões das folhas de lixa. Folhas de lixa que fiquem salientes para fora do prato de lixar, podem provo-car ferimentos, bem como dar lugar a bloqueio, rompimento das folhas de lixa ou contragolpe.

Instruções de segurança especiais para polir

Não permitir a existência de peças soltas da boina de polir, principalmente fios de fixação. Arrumar ou encurtar os fios de fixação. Fios de fixação soltos ou rodando conjuntamente podem atingir os seus dedos ou enrolar-se na peça.

Ruído e vibração

Os valores de ruído e de vibração foram apurados de acordo com a EN 62841. O nível de ruído A estimado do aparelho comporta normalmente:

	Nível de pressão acústica [dB(A)]	Nível de potência acústica [dB(A)]	Insegurança K [dB]
LW 1202 N/~SN 9	2 100 3

Valor global de vibração (3-axial) ao lixar pedras naturais com anéis de lixar de corindo (LW 1202 N/\~SN):

	a_h [m/s2]		Insegurança K [m/s2]
	Anéis de lixar K60	Disco de diamante K400, húmido
LW 1202 N/~SN 3	0 – 1,5

ATENÇÃO!

Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária alteram-se os valores de ruído e de oscilação.

i INDICAÇÃO

O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 62841 e pode ser utilizado para a comparação de ferramentas eléctricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações. O nível de vibrações indicado representa as principais utilizações das ferramentas eléctricas.

Se, no entanto, a ferramenta eléctrica for aplicada noutras situações com ferramentas diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente.

Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho.

Para uma avaliação exacta da carga de vibrações, devem também ser considerados os tempos em que o aparelho está desligado ou embora estando a funcionar não está em utilização.

Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho. Determinar medidas de segurança adicionais para protecção do utilizador do efeito das vibrações, como, por exemplo: Manutenção da ferramenta eléctrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.

ATENÇÃO!

Com um nível de pressão acústica superior a 85 dB(A), deve ser usado um protector para os ouvidos.

Tipo do aparelho Polidor de pedra úmida
		LW 1202 N LW 1202 SN
∅ máx. da ferramenta abrasiva mm 130
Admissão da ferramenta M14
Rotações rpm 1750
Velocidade periférica máx. m/s 11,9
Potência absorvida W 1600
Potência útil W 1030
Ligação da água		12 “ (para acoplamento rápido de fecho automático), máx. 6 bar
Peso (sem cabo) kg 4,8
Classe de protecção– com ficha de contorno:– com PRCD:		II / ☐I

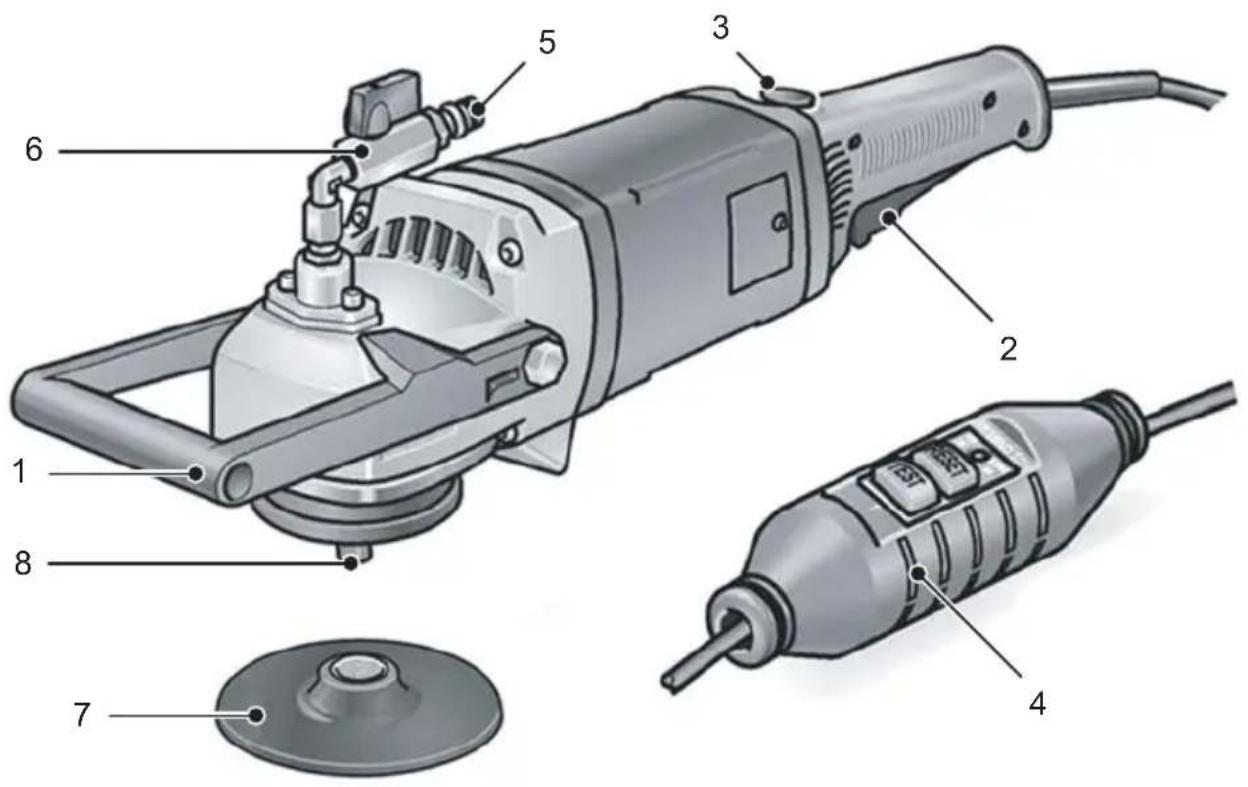

Panorâmica da máquina

1 Punho adicional
2 Interruptor basculante Para ligar e desligar
3 Posição de fecho para funcionamento contínuo
4 Cabo de ligação 4,0 m (com interruptor de protecção de pessoas PRCD)
5 Acoplamento rápido
6 Torneira de corte da alimentação de água
7 Porta ferramentas
8 Veio roscado

Instruções de utilização

AVISO!

Antes de qualquer intervenção na ferramenta eléctrica, desligar a ficha da tomada.

Antes da colocação em funcionamento

Desembalar a ferramenta eléctrica e controlar, se a totalidade do fornecimento está correcta e se existem danos provocados durante o transporte.

Ligação ao aparelho transformador de corte de ligação com ficha de contorno

(LW 1202 N)

AVISO!

Segundo a VDE 0100, as máquinas de condução manual para trabalhos a húmido têm que funcionar através de um transformador de corte de ligação adequado, em conformidade com a EN 61558.

Danos materiais!

A indicação de tensão referida na placa de características da ferramenta eléctrica tem que coincidir com a tensão de saída do transformador de corte de ligação utilizado. A ferramenta eléctrica está equipada com uma ficha de contorno de acordo com IEC 60309-2 com contacto de terra em posição de 12 h, que permite a ligação a um transformador de corte de ligação com a tomada corres-pondente.

O transformador de corte de ligação FLEX TT 2000 corresponde às normas referidas.

AVISO!

A substituição da ficha de contorno na lixa-deira a húmido só deve ser efectuada por pessoal técnico especializado com a formação correspondente ou pelos nossos Serviços Técnicos.

Ligação ao aparelho de alimentação de corrente com interruptor PRCD

(LW 1202 SN)

AVISO!

O funcionamento desta máquina só é autorizado com o interruptor PRCD incluído no fornecimento. O interruptor PRCD deve, em princípio, ser testado antes de qualquer utilização da máquina.

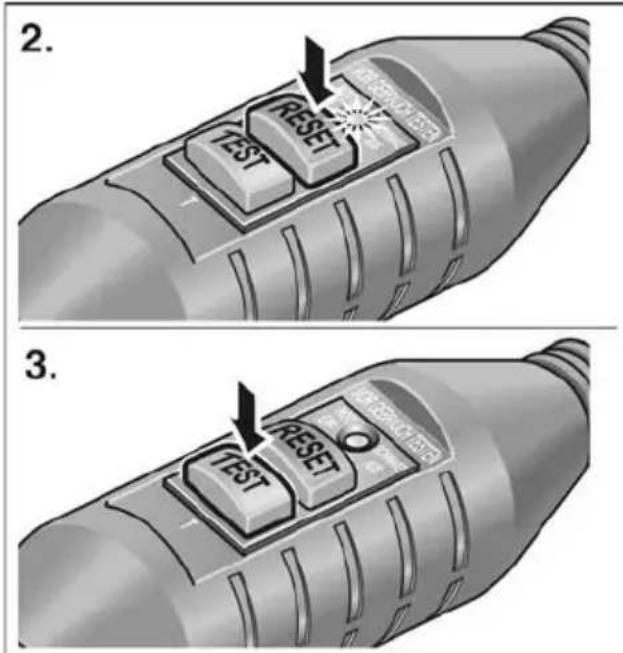

Controlo antes de qualquer utilização:

1. Encaixar a ficha de rede na tomada.

1. Activar a tecla «RESET».
   A lâmpada de controlo vermelha tem que acender.
2. Activar a tecla «TEST».
   O interruptor PRCD tem que desligar, a lâmpada de controlo apaga-se.
3. Depois de novo accionamento da tecla «RESET», a máquina tem que poder ser ligada.

AVISO!

Se o interruptor PRCD desligar, sempre que se ligar a máquina ou se o interruptor PRCD não desligar, fazer, imediatamente, o corte de corrente à máquina.

Não é permitida a continuação do funcionamento da máquina. A substituição do interruptor PRCD só pode ser efectuada por pessoal técnico devidamente qualificado ou pelos Serviços Técnicos.

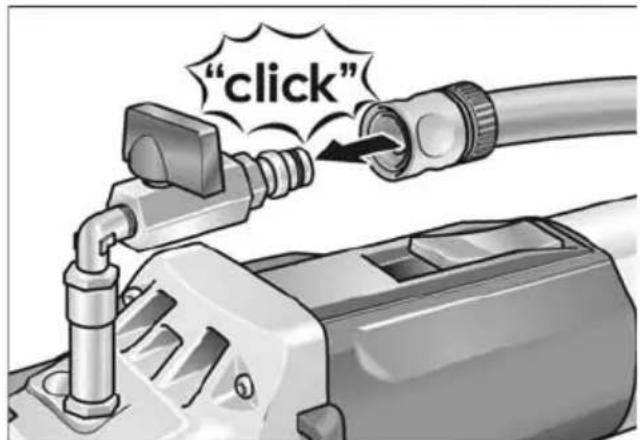

Efectuar a ligação da água

AVISO!

Manter a água afastada da ferramenta eléctrica e de pessoas no local de trabalho. Colocar em funcionamento só aparelhos correctamente ligados à rede de alimentação de água. Verificar regularmente vedantes, torneira de segurança e peças de ligação quanto ao seu perfeito funcionamento.

"click"

-Fixar a mangueira da água de ½" com acoplamento rápido e de fecho automático corrente no mercado.

-Só abrir a torneira de segurança no local de utilização e com o meio de lixar em rotação.

-Ao desmontar a mangueira, tomar atenção para que não escorra água para dentro do aparelho.

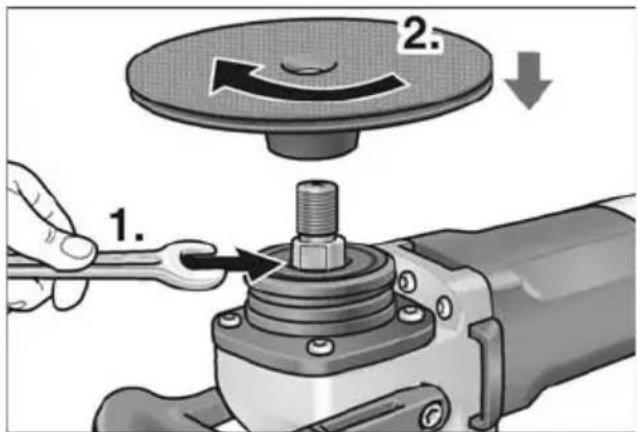

Fixar ou substituir a ferramenta de lixar

AVISO!

Antes de qualquer intervenção na ferramenta eléctrica, desligar a ficha da tomada.

■ Desligar a ficha da tomada.
■ Assentar a máquina virada para cima.

INDICAÇÃO

A rosca M14 tem que ter uma profundidade mínima de 20 mm.

1. 2.

■ Reter o veio com a chave incluída no fornecimento (1.).
■ Aparafusar o porta-ferramenta (prato auto-aderente ou de admissão) no veio (2.).
■ Fixar o meio de lixar no porta-ferramenta.

■ Encaixar a ficha de rede na tomada.
■ Ligar a lixadeira (sem engrenar) e deixar funcionar durante ca. de 30 segundos. Verificar, se existem desequilíbrios ou vibrações.
■ Desligar a lixadeira.

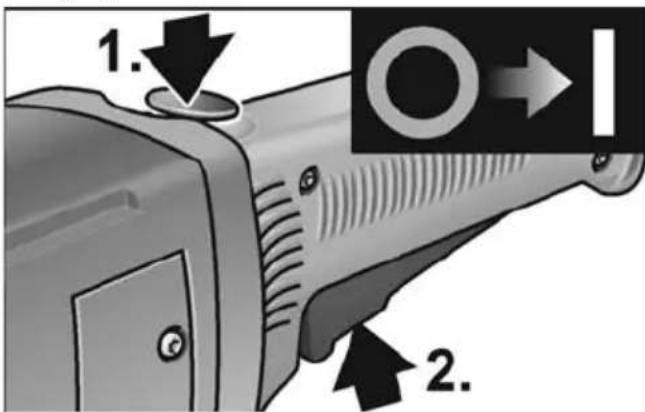

Ligar e desligar Efectuar uma curta prova de funcionamento sem engate

■ Pressionar e manter pressionado o bloqueio de ligação.
■ Pressionar o interruptor e libertar o bloqueio de ligação.

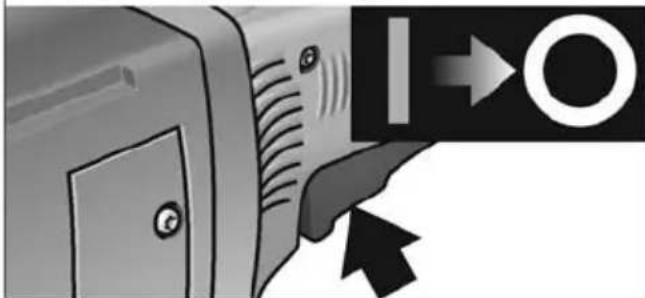

Para desligar, soltar o bloqueio de ligação.

1. 2.

Funcionamento contínuo com engate:

ATENÇÃO!

Numa falha de corrente, o aparelho volta a funcionar, se tiver sido deixado ligado.

■ Primeiro, accionar o bloqueio de ligação e, depois, o interruptor, mantendo-o premido.
Para engrenar, manter o botão de retenção premido e libertar o interruptor. Soltar o bloqueio de ligação.
■ Para desligar, premir o interruptor brevemente e, depois, soltá-lo.

Indicações sobre trabalho

i INDICAÇÃO

Depois de desligada, a rebarbadora ainda roda durante breves momentos.

■ Fixar o produto de lixar.
■ Ligar o aparelho à alimentação da corrente eléctrica.
■ Efectuar a ligação da água.
■ Ligar o aparelho.
■ Abrir a torneira de segurança na ligação da água.
■ Assentar o meio de lixar com uma pressão suave sobre o material a trabalhar. Pressão demasiado forte aumenta o des-gaste do meio de lixar e prejudica o resulta-do final de lixar.

Manutenção e tratamento

AVISO!

Antes de qualquer intervenção na ferramenta eléctrica, desligar a ficha da tomada.

Limpeza

■ Limpar regularmente o aparelho e as ranhuras de ventilação. A frequência da limpeza depende do material a trabalhar e da duração da utilização.
■ Limpar, regularmente, com ar comprimido seco, o interior da estrutura com motor.

Escovas de carvão

A ferramenta eléctrica está equipada com escovas de carvão para corte de ligação. Depois de se atingir o limite máximo de desgaste das escovas de carvão, a ferramenta eléctrica desliga automaticamente da corrente.

INDICAÇÃO

Na substituição, utilizar somente peças originais do fabricante. Sendo utilizadas peças de outros fabricantes, expiram as obrigações de garantia do fabricante.

Engrenagem

INDICAÇÃO

Não desapertar os parafusos da cabeça de engrenagem. Se esta indicação não for respeitada, expiram as obrigações de garantia do fabricante.

Reparações

As reparações devem ser executadas, exclu-sivamente, por Serviços Técnicos autorizados pelo fabricante.

Peças de reparação e acessórios

Para mais acessórios, principalmente ferramentas abrasivas, consulte o catálogo do fabricante.

Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage:

www.flex-tools.com

Indicações sobre reciclagem

AVISO!

Os aparelhos fora de serviço devem ser inutilizados, retirando-lhes os cabos de ligação à rede.

Só para os países da UE.

Não colocar as ferramentas eléctricas no lixo doméstico!

Em conformidade com a Directiva Europeia 2012/19/UE sobre aparelhos eléctricos e electrónicos usados e com a transposição para o Direito Nacional, as ferramentas eléctricas usadas têm que ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.

INDICAÇÃO

Informese sobre possibilidades de reciclagem junto do agente especializado!

Exclusão de responsabilidades

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio, provocada pelo produto ou pela possível não utilização do mesmo. O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em ligação com produtos de outros fabricantes.

Inhoud

Na qualidade de fabricante, declaramos sob a nossa exclusiva responsabilidade que os produtos abaixo indicados ^1 com os respetivos tipos de produto ^2 bem como os números de peça e de série ^3 , estão em conformidade com todos os regulamentos e diretivas relevantes ^4 listados abaixo e que as seguintes normas foram harmonizadas ^5 . Responsável pela documentação técnica:
